吊篮、围栏技术交底
施工单位名称：中建股份渝黔铁路9标二工区
交底日期：2015 年4月10日编号： QL--001
附表一：
直(曲）线桥墩L=24、32m围栏材料表（实心墩中间柱、转换柱）名称规格单位长度（m) 数量
直（曲）双线实体桥墩L=24+32m吊篮材料表（单侧）括号外为32m跨的数量括号内为24m跨的数量 J为两围栏内侧距离，K为中间标准段的
步板个数K=4
表C2-1 编号 工程名称北京华贸城四期27、28#楼交底日期2012年2月25日 施工单位中建二局第三建筑工程有限公司分项工程 名称电动吊篮的安装、调试、使用作业 交底提要 交底内容： 1.悬挂机构安装： 悬挂机构安装在建筑物顶部平台上，左右悬挂机构之间的距离与工作篮吊点间距离相等，其误差≤500㎜。前后支柱分别套在前后导向支柱上，通过销轴将悬臂挑梁、拉纤立柱、前后支柱固定。中间连接梁高度视屋面女儿墙尺寸而定（中间连接梁中心线至屋面高度可在1176～1776㎜范围内调节），标准悬臂挑梁外伸距离L≤1.5m（ZLP800型）或L≤1.9m（ZLP500型）。用销轴将前后两部分通过中间连接梁固定在一起；把三对支承板用销轴分别装在悬臂梁前端第三孔、中间连接梁前端第二孔和后支柱最后端孔；用绳夹将拉纤钢丝绳一端和索具螺旋扣连接，装在中间支承板上。拉纤钢丝绳另一端绕过后端支承板内卡套、拉纤立柱顶部和悬臂挑梁上的支承板内的卡套后夹紧。当前后支柱间距加大，至使拉纤钢丝绳长度不够时，可将固定后端支承板的连接销轴前移数孔安装。调节索具螺旋扣，绷紧悬臂挑梁消除各部间隙后，再将索具螺旋扣旋紧4～5扣。把工作钢丝绳用绳夹固定再悬臂挑梁前端第一销轴上，把安全钢丝绳用绳夹固定在悬臂挑梁前端第二销轴上。用绳夹固定钢丝绳时，必须把夹座扣在钢丝绳的工作段上，使U型螺栓扣在钢丝绳的松边上。四组绳夹各间隔60㎜，不得交替布置。紧固绳夹时考虑每个绳夹的合理受力，离套环最近处的绳夹（第一个绳夹）应尽可能地靠近套环夹紧，然后依次拧紧第二和第三个绳夹。拧紧第四个绳夹时，使钢丝绳松边少许拱起，以便受力后检查前三个绳夹是否拧紧。注：拉纤钢丝绳两端的固定方法同上。钢丝绳绳端固定后，把悬挂机构移到工作位置。在配重小车导向柱上装上配重，左、右均分。把长度不超过100米的四根钢丝绳徐徐放至地面； 交底人职务接受交底人 注：1、项目操作人员进行安全技术交底时填写此表。 2、签名处不够时，应将签到表附后。
安全技术交底表编号 工程名称 昌平区中关村科技园昌平园东区三期 0303-03地块住宅混合公建用地项目施工单位 中建一局集团建设发展有 限公司 作业单位河南合立北京分公 司 交底部位8# 工种安装工 存在的主要危险（及易发生的职业危害）高处坠落□物体打击□触电□坍塌□机械伤害□其它（及中毒粉尘□噪声□灼烫□窒息□）其它 应配备的个人劳动防护 用品安全帽□安全带□工作服□绝缘鞋□绝缘手套□护目镜□防尘口罩□防噪耳塞□其它 安全技术交底内容 内容应结合施工作业场所状况、特点、工序、作业条件的变化，对 重大危险源的控制、施工方案、规范标准、操作规程和应急措施进行交底 1、施工单位组织人员进场施工前，必须到项目安全部、消防保卫部办理相关进场手续。进 场施工人员办理出入证，未办理出入证的人员严禁入现场施工。临时入场施工人员需办理临时出入证后方可进场施工。施工人员撤场后需要将出入证退还消防保卫部注销。 2、入场施工人员必须参加安全部三级安全教育（或转场教育），并考试合格备案后方可进 场施工。 3、进入施工现场人员必须正确佩戴（使用）安全帽等个人安全防护用品； 3、高空作业2米以上（含2米）必须正确佩戴好个人安全防护用品，作业面必须有可靠的 安全防护设施。 4、施工现场内严禁吸烟、严禁饮酒或酒后作业、严禁打架斗殴，施工中严禁大声喧哗、严 禁嬉戏打闹。 5、施工单位及人员必须严格遵守项目关于现场安全及消防保卫的各项相关管理规定，严禁 违规施工作业。 6、本《安全技术交底》要求施工单位管理人员向施工班组长交底；施工班组长向施工工人 交底。任何施工内容开始前必须首先完成此《安全技术交底》的交底工作方可施工。逐级交底后要求接受交底人员在本交底表内签名确认。本表格自下发之日起，施工单位必须在当日内完成对施工人员的全员签名后返还项目部备案，逾期未完成交底的施工单位必须无条件停止施工。 必须严格遵守本工种的各项安全技术操作规程和严格遵守本项目经理部施工现场的各项安全管理规定以及各项施工方案。
吊篮作业安全技术交底
吊篮作业安全技术交底 交底单位：中建八局三公司交底人： 接受交底单位：时间： 1、进入吊篮必须戴好安全帽、穿防滑鞋、戴好安全带、钩牢保险锁（拴在安全保险绳上） 2、上吊篮人员必须身体健康，无高血压病、贫血病、心脏病、癫痫并的其他不适合高空作业的疾病，严禁酒后操作，禁止在吊篮内玩笑嬉闹。 3、吊篮的搭设必须派专人指挥，组装或拆除是应3人配合操作，严格按照搭设程序作业，每拆除从新安装时必须从新验收一次，否者不得使用。 4、吊篮的负载不得超过120公斤每平方米，吊篮上不得超过2人，吊篮上的材料和人员要对称分布，不得集中在一头，保持吊篮负载平衡。 5、承重钢丝绳与挑梁连接必须牢靠，并应有预钢丝绳受检的保护措施。 6、每班第一次升降吊篮前，必须先检查电源、钢丝绳、屋面悬臂架、悬臂架配重是否符合要求，检查安全锁和升降电机是否完好。 7、严禁将吊篮作为运输材料和人员的电梯使用，严格控制吊篮内的荷载。 8、上吊篮作业人员必须在上、下午离开吊篮前，对安全锁、升降机及钢丝绳等玷污的水泥浆等杂物垃圾做清除，以确保机械的安全。9、上吊篮人员在操作前必须做到以下几点：
14、
15、并用拉杆将吊篮拉牢，不使吊篮随风飘动。
安全教育内容 一、公司级： 目前我国安全生产的方针是“安全第一、预防为主”，安全生产是关系到国计民生的大事，每一名施工人员都要树立安全生产意识，提高安全生产作业水平，确保安全生产，现阶段我国与建设工程安全生产相关的法律法规主要有：《建筑法》、《安全生产法》、《建设工程安全生产管理条例》（以下简称条例）。指导目前建设工程安全生产的主要是条例中的相关条文。 第二十三条：施工单位应当设立安全生产管理机构，配备专职安全生产管理人员。专职安全生产管理人员负责对安全生产进行现场监督检查。发现安全事故隐患，应当及时向项目负责人和安全生产管理机构报告；对于违章指挥、违章操作的，应当立即制止。 第二十五条：垂直运输机械作业人员、安装拆卸工、爆破作业人员、起重信号工、登高架设作业人员等特种作业人员，必须按照国家有关规定经过专门的安全作业培训，并取得特种作业资格证书后，方可上岗作业。 第二十七条：建设工程施工前，施工单位负责项目管理的技术人员应当对
吊篮施工技术交底记录 编号： 表B2
悬挂机构的安装图 2.3. 悬吊平台的安装、调试 （1）将底板垫高200 mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。 （2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。 （3）装成后均匀紧固全部联接螺栓。 安装图示：
悬吊平台的 安装图 2.4. 提升机、安全锁、电器箱的安装 （1）将提升机安装在悬吊平台的安装架上，用手柄、锁销、螺栓固定。 （2）将安全锁安装在安装架的安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台侧）。 （3）拧下安全锁上的六角螺母，将提升机的上限位行程开关安装在该处。 （4）将电器箱挂在工作平台后篮片的中间空挡处，将电动机插头、手握开关插头分别插入 电器箱下部相应的插座（下限位行程开关安装在提升机安装架下部的安装板上）。 （5）各航空插头分别插入电器箱下面对应的插座，所有航空插头在接插过程中必须对准槽口，保证插接到位，以防止虚接损坏。确认无误后连接电源。 2.5. 穿绳检查 将电器箱面板上的转换开关拨至待穿钢丝绳的提升机一侧，工作钢丝绳从安全锁的限位轮与 挡环中穿过后插入提升机上端孔，启动上行按钮，提升机即可自动卷绕完成工作钢丝绳的穿绳进
位（穿绳过程中要密切注意有无异常现象，若有异常，应立即停止穿绳）。工作钢丝绳到位后，
将自动打开安全锁，然后安全钢丝绳从安全锁的上端孔插入。（另一侧提升机操作过程相同）注意：必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机和安全锁，以免钢丝绳产生扭曲。 2.6. 重锤的安装 重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升时将钢丝绳随同拉起 而影响悬吊平台正常运行。安装时，将两个半片夹在钢丝绳下端离开地面15 cm，然后用螺栓紧固于钢丝绳上，且钢丝绳垂直绷紧。 配重安装完成需用专用防护箱将配重锁住，以防他人移动配重，造成安全隐患。具体防护措施如下： 2.7. 安全绳和绳卡的安装 在吊篮安装完毕使用以前，必须从屋面垂下一根独立的安全绳，安全绳在楼顶的攀挂点必须牢固，切不可将安全绳攀挂在悬挂机构上面，顶部挂完后安全绳放置于吊篮的中间，自锁器直接安装在安全绳上面，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。必须遵守“入篮前先将安全带挂在安全绳上面的自锁器上、施工过程中安全带必须一直系挂在安全绳上面的自锁器上、出篮后再将安全带从自锁器上取 下” 。
吊篮施工技术交底记录 表 B2编号：工程名称：十堰万达广场住宅 2 幢交底时间：2016年 4月 1 日 交底内容 1、交底分部（子分部）、分项工程名称：吊篮施工工程 2、交底执行标准名称及编号： 3、交底内容摘要： 1、施工准备 （1）吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。 （2）在吊篮所使用位置的建筑物内，预备380 V 电源。 （3）为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，安排塔吊或者升 降机设备予以配合。 （4）在使用吊篮位置的楼层面上，具备基本平整条件（不需要预埋任何件）。已做防水保护层的，准备木板若干，以加强成品的保护。 （5）在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或 移动。 （6）派吊篮技术人员负责现场指导安装，配合工人负责搬运设备配件，协助吊篮的安装、 拆卸等工作。 （7）搬运：水平搬运包括平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢 丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。 2、吊篮的安装、移位和拆除 2.1 材料搬运 吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将篮体 部分搬运至相应位置的地面； 2.2. 悬挂机构的安装、调试 （1）安装地面选择水平面，遇有斜面时，应该修整铺平，如安装面是防水保温层时，前、 后座下加垫 5 cm 厚木板，防止压坏防水保温层。 （2）将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度， 用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支 架完成安装。 （3）将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地 的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。 （4）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5 厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在 安全钢丝绳适当处安装上限位块。 （5）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出 端悬伸长度为 1.5 m 。两套悬挂机构内侧之间的距离，其距离应等于悬吊平台的长度。配重均匀 放置在后支架底座上，用钢丝绳捆绑好。再将工作钢丝绳、安全钢丝绳从端部放下，此过程中注 意钢丝绳的缠绕现象。 安装图示：
安全技术交底 表 A3.1 编号: 交底内容：
d. 作业时应佩戴安全帽，使用安全带，安全带上的自锁钩应扣在单独悬挂于建筑物顶部牢固部位的安全保险绳上。 e. 酒后、过度疲劳、情绪异常者不得上岗。 f. 不允许单独一人进行作业。 g. 不允许穿拖鞋或塑料底等易滑鞋进行作业。 h. 作业人员必须在地面进出工作篮，不得在空中攀缘窗口出入。 i. 不允许作业人员从一悬挂篮跨入另一悬挂篮体。 j. 作业人员发现事故隐患或者不安全因素，有权要求单位领导采取相应劳动保护措施。 k. 对管理人员违章指挥，强令冒险作业，有权拒绝执行。 8. 操作环境： a. 严禁雨雪天进行作业。 b. 工作处阵风风速大于 8.3m/s （相当于5级风力）时，不准进行作业。 吊篮正常工作电压应保持在380+19V范围内，当现场电源电压低于342V时，不得进行作业。 c. 当现场电源电压在 361V?342V范围内或环境温度超过 40C或海拔高度超过1000m时，吊蓝的最大 载质量不得超过额定载质量80%。 d. 作业高度超过100m时，应配置电缆抗拉保护绳，而且相应减少工作篮中的最大载质量（即减去大 于100 m的钢丝绳和电缆线的重量，约合2kg/m）。 e. 施工范围下方如有道路时，必须设置警示线或安全护栏，并且在附近设置醒目的警示标志或配置安全监督员。 f. 夜间施工时，现场应有充足的照明设备，其照度应大于150LX。 9. 电气系统： a. 电源应由用户另设漏电保护装置。 b. 吊篮电气系统接入电源时，必须检查相序是否正确，否则限位开关不能正常工作。 c. 电气系统相间绝缘电阻 0.5兆欧；电气系统与机壳间绝缘电阻2兆欧。 d. 电气系统接地电阻4欧，接零电阻0.1欧。 e. 必须将电源电缆固定在工作篮栏杆上，避免电源线插头直接承受悬吊力。 f. 在工作钢丝绳上端必须安装升高限位块，限制工作篮最大提升高度，防止冒顶。 9.悬挂机构： 1）配套出厂的标准悬挂机构在使用时必须符合使用要求： 2）配套出厂的标准悬挂机构满足不了施工现场特殊需求时，用户可向厂家选购专用加长挑梁以适应不 同需要。但是用户必须按说明书的参数，严格控制挑梁最大外伸距离L,前后支柱最小间距 B合配重 块重量，并且使用时绝对不允许超过最大工作载重量，而且应注意表后所注内容。
吊篮施工技术交底记录 表B2编号：工程名称：十堰万达广场住宅2幢交底时间： 2016年4月 1日 交底内容 1、交底分部（子分部）、分项工程名称：吊篮施工工程 2、交底执行标准名称及编号： 3、交底内容摘要： 1、施工准备 （1）吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。 （2）在吊篮所使用位置的建筑物内，预备380 V电源。 （3）为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，安排塔吊或者升降机设备予以配合。 （4）在使用吊篮位置的楼层面上，具备基本平整条件（不需要预埋任何件）。已做防水保护层的，准备木板若干，以加强成品的保护。 （5）在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。 （6）派吊篮技术人员负责现场指导安装，配合工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。 （7）搬运：水平搬运包括平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。 2、吊篮的安装、移位和拆除 2.1材料搬运 吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将篮体部分搬运至相应位置的地面； 2.2.悬挂机构的安装、调试 （1）安装地面选择水平面，遇有斜面时，应该修整铺平，如安装面是防水保温层时，前、后座下加垫5 cm厚木板，防止压坏防水保温层。 （2）将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。 （3）将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。 （4）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。 （5）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5 m。两套悬挂机构内侧之间的距离，其距离应等于悬吊平台的长度。配重均匀放置在后支架底座上，用钢丝绳捆绑好。再将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象。 安装图示：
吊篮作业安全技术交底表 额定载荷的125%勺吊篮平■台停止运行并停住。
7、主制动器：该制动器应能使吊篮平■台在100mnf￡围内停住，采用常闭式制动器。 8、辅助制动器：辅助制动器一般应刚性安装在提升机构的机架或底座上，可用常闭式制动也可用手动机械制动，该制动器主要是使用在提升机构采用手摇驱动情况下，能使吊篮平■台在100m说围内停住，其安装位置要便丁操作、检修和调整，并有防水保护。 9、、提升结构上下运行最大额定速度不得超过10m/min。 (四)、安全保护装置的要求 1、行程限位 (1)吊篮必须装有上下限位开关，以防止吊篮平台上升或下降到端点超出行程 的范围。 2、安全锁 (1)吊篮上必须装有安全锁，并在吊篮平台悬挂处增设一根与提升机构上使用的相同型号的安全钢丝绳，每根安全钢丝绳上必须装有不能自动复位的安全锁。 (2)安全锁应能使吊篮平台在下滑速度大丁25m/min时动作，并在不超出100mm 的距离内停住。安全锁的动作要灵敏，工作要可靠，并需经严格的检验和试验， 不合格的产品不准装配和出厂。安全锁必须在有效期内使用，超期必须由专业厂检测合格后方可使用。 3、必要时吊篮上须有防倾斜装置。 4、吊篮上宜设超载保护装置。 (五)、钢丝绳的要求 1、钢丝绳的选择 应按作业条件和钢丝绳的破段拉力S选用,吊篮钢丝绳所选用的钢丝绳对丁爬升式必须符合GB8912要求，对丁卷扬式必须符合GB1102勺要求，并必须有产品性能合格证。 (1)吊篮使用的钢丝绳形式、规格和长度都应在说明书内写明。 (2)在任何情况下承重钢丝绳的实际直径不应小丁6mm 2、钢丝绳的固定应符合GB5144的规定
吊篮操作使用:安全技术交底-制度大全 吊篮操作使用:安全技术交底之相关制度和职责，一、操作人员1.吊篮操作人员必须年满18周岁,初中以上文化程度。2.吊篮操作人员必须身体健康,精神正常,能适应高空作业。3.必须经过专门的安全技术培训和考核,并取得有关部门颁发的吊篮操作证... 一、操作人员 1.吊篮操作人员必须年满18周岁,初中以上文化程度。 2.吊篮操作人员必须身体健康,精神正常,能适应高空作业。 3.必须经过专门的安全技术培训和考核,并取得有关部门颁发的吊篮操作证方可上岗,非指定人员不得使用吊篮。 4.吊篮作业时,工作人员必须偑带安全帽和安全带,安全带上的自锁钩应扣在安全绳上;安全绳必须与吊篮完全独立而悬挂与建筑物上。 5.酒后、过度疲劳、情绪异常者不得上岗操作吊篮。 6.吊篮操作人员必须有2人,但操作不得超过3人,不允许单独1人进行作业,以便突然停电时,可2人分别操作提升机手动释放装置安全将吊篮降至地面。 7.吊篮操作人员在上岗前必须认真学习使用说明书,必须按规定的检查项目严格检查,使用中必须严格执行安全操作规程。 8.吊篮操作人员必须在地面进出吊篮平台,不得在空中攀缘窗口出入,不允许从一悬挂平台跨入另一个悬挂平台。 9.吊篮操作人员发现事故隐患或不安全因素,有权要求停止使用该吊篮,并采取相应的保护措施。 10.吊篮操作人员不允许穿拖鞋或塑料底等鞋底易滑的鞋在吊篮内进行作业。 二、操作环境 1.严禁在雨雪天、雾天进行吊篮作业。 2.吊篮不得在酸碱等腐蚀环境中工作,工作时风速大于五级风力时,吊篮应停止使用。 3.当现场电源电压在361V-342V内或环境温度超过40℃或海拨高度超过1000m时,吊篮的最大载重量不得超过额定载重量80%。 4.施工范围下方如有道路时,必须设置警示线或安全护栏,并且在附近设置醒目的警示标志或配置安全监督员。 5.夜间施工时现场应有充足的照明设备,其照明度应大于150LX。 6.吊篮使用现场距整机10m范围内不得有高压线及高压装置。 7.工作环境温度为-20℃~+40℃。 三、提升机几平台: 1.禁止在平台内使用梯子或其它装置取得较高的工作高度。 2.不准将吊篮作为垂直运输工具或载人设备使用。 3.在平台内进行电焊时,不得将平台或钢丝绳当接地线使用。 4.吊篮负载标准:ZLD50型额定载荷为500kg。/ZLD6.3额定载荷为630kg。/ZLD80型额定载荷为800kg。吊篮额定载荷按以上规定进行使用。特殊情况以吊篮公司要求为准。 5.吊篮使用中有异常声音即停止使用通知我公司维修人员及时解决。吊篮提升机发生故障和安全锁发生故障,不得自行拆卸维修。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 吊篮安装拆卸及使用安全技术交 底(新版)
吊篮安装拆卸及使用安全技术交底(新版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 工程名称: 交底日期：2012年月日 一、电动吊篮的整体结构介绍 1、悬挂机构：悬挂机构是架设于建筑物或构筑物上部，通过钢丝绳来悬挂工作平台的装置。悬挂机构由可调节的前吊杆、中吊杆、后吊杆，前后支架、高度调节杆、加强钢丝绳等拼装，配以配重块组合而成。 2、悬挂系统：悬挂系统主要有工作钢丝绳2根和安全钢丝绳2根。工作钢丝绳用于悬挂工作平台，提升机带动平台沿工作钢丝绳上下运动。安全钢丝绳独立悬挂在悬挂机构上，安全锁工作时锁定在安全钢丝绳上，防止平台下坠。安全钢丝绳下端分别装有5KG重锤。 4、工作平台：工作平台是悬挂于空中，用于承载作业人员、工具、设备、作业材料进行高处作业的场地。他是由高、低护栏、低架和侧栏用螺栓连接而成，提升机和安全锁安装在两端侧栏上。
平台的基本长度为1.5m、2.0m、2.5m三种,可拼成6m以下（包括6m在内）任何长度的标准平台，可按需要自由组合。 二、吊蓝安全使用、拆卸、安装、维修特别注意事项 1、操作人员必须充分了解设备的使用要求、工作特性，应经过培训并取得劳动部门颁发的《高空作业操作证》人员，方有资格使用本设备。 2、操作人员必须佩带独立于吊篮、固定于建筑物上的安全带或其他安全装备。 3、吊篮使用区域应划出安全区，并设置护栏、安全网等防护设施，安全区的宽度离作业面不得少于6M。 4、吊篮内严禁使用梯登，上、下吊篮时禁止跳上跳下。 5、禁止在恶劣天气下操作，严禁在150LX光照度以下的环境中操作、维修、安装、拆卸吊蓝。 6、在吊篮上进行电、气焊作业时，严禁将电焊机、乙炔发生器、氧气瓶等放入工作平台。 7、开始工作前每班或每天还应对吊篮设备及现场安全设施、天气条件等环节进行日常检查，确认符合作业条件才可投入使用。 8、维护人员进入工地必须配带好安全帽，穿好工作服和绝缘鞋。
技术交底 施工单位：中铁十局山西中南部铁路通道ZNTJ-15标项目部三分部 工程名称 新建山西中南部铁路通道 ZNTJ-15标段工程交底 类别 正线跨京九铁路特大桥吊 篮围栏施工技术交底 技术交底内容： 1、新建山西中南部铁路通道ZNTJ-15标段工程正线跨京九铁路特大桥吊 篮围栏施工技术交底 2、严格按交底施工 （内容附后） 交底单位中铁十局中南铁路通道ZNTJ-15标三分部接收单位 交底人复核人批准人 现场负责人 接收人签名接收时间
吊篮围栏施工技术交底 一、吊篮、围栏安装施工方法及顺序 1、材料转运、散布：对照工程数量表采用人工配合机械作业，将材料转运到施工地点，并均匀散步于桥墩对应位置； 2、步行板吊装：采用吊车吊篮将步行板运至墩顶，吊装之前吊篮连接要紧密、无松动现象； 3、角钢支架矫正：角钢支架安装完成之后，进行角钢支架矫正，要求与墩（台）横向、竖向均垂直，无喇叭口现象存在，角钢支架净空距离要符合相应步行板尺寸要求； 4、步行板铺设：对应步行板铺设图，采用人工进行步行板铺设，步行板受拉面朝下，不能倒面放置； 二、安全质量注意事项 1、作业基准面距地面（或下一工作面）二米以上，且有垂直坠落可能的作业，均为高空作业。凡进行高空作业的人员必须遵守本规程。 2、墩台施工为高处作业，施工人员必需系好安全带，安全带应系挂在人体上方牢固可靠处； 3、工程施工地点两侧应安置施工作业标，提醒工程运输车辆前方施工，加强瞭望，同时设置防护，加强联系； 4、用撬棍调整步行板，禁止人站在步行板上进行调整，以防坠落。
5、高空作业时，应将手持工具、小型材料等放在工具袋内，严禁工具袋由高空掉下或使用破损的工具袋。 6、高空作业所有的材料和工具应用绳索或起重工具传递，不可投掷。 7、严禁在高空作业台架及其他设施上打闹跑跳，在风雪霜冻后，应及进清扫，并采取必要的防滑措施。 8、夜间禁止吊装步行板施工。 三：附件 1、简支T梁双线圆端形桥墩吊篮支架安装示意图1 2、双线空心桥台吊篮支架安装示意图2 正线桥梁声屏障统计 序 号 桥名里程段距离m 墩号折合孔数单侧 1 正线 跨京 九铁 路特 大桥DK834+999-DK836 +000左 1001 56.97#-87.77# 1孔单侧32m连续 梁,30孔单侧32m梁，1 孔单侧24m梁。 2 DK834+900-DK836 +000右 1100 54.2#-87.78# 3孔单侧32+48+32m连 续梁,30孔单侧32m 梁，2孔单侧24m梁。 3 DK836+800-DK837 +100左 300 112.5#-121.6# 9孔单侧32m米梁。 4 DK836+701-DK837 +100右 399 109.5#-121.6# 12孔单侧32m梁。 5 东仝 跨 S101 大桥 DK838+350-DK838 +700左 350 0#-5.3# 1孔单侧64m钢梁，2 孔单侧32m梁，2孔单 侧20m量，0#台单侧。
高处作业吊篮安全技术交底 1.上岗人员在操作前一定要认真学习和掌握使用说明书的内容，没 有特种设备作业资格证书不允许上岗操作。 2.上岗人员必须戴安全帽，系安全带，安全带系在安全绳上，没有 安全措施绝对不能上岗操作。 3.严禁在高空作业可攀沿窗户进出吊篮，或从一悬吊平台攀如另一 平台，严禁酒后操作。 4.在大风五级以上，雷雨，雾天等气候不准升空作业。 5.吊篮在高空作业时，吊篮下严禁人员做其他作业。 6.吊篮操作时不得发生倾斜，应用转换开关调整后才能使用。 7.如钢丝绳发生卡死，轧死，提升器内上下不工作时，应立即停止 使用，检修完毕后才能重新使用。 8.如钢丝绳起股，变形，折弯等，应调换钢丝绳后才可使用。 9.安全锁因三次钢丝绳断裂等原因产生的冲击力，但没有出标定期。 每次升时前，操作人员必须检查安全锁灵敏度。当安全锁锁住钢丝绳再需打开时，提升器工作。应先把提升器向上开致平衡，安全锁即自动开启。 10.发生异常声音及异常情况，应立即停止使用，查明原因。提升器 减速箱定期加注润滑油，首次使用20天~30天更换新油，在使用中6—12个月重新加注润滑油。 11.吊篮严禁超载作业，吊篮上的人员和材料对称分布，不得集中一
头，不允许作为载人和载物使用，不允许在吊篮上另设吊具。 12.在吊篮施工中严禁操作人员向下抛扔东西。 13.电气控制箱不得作为其它用电器的配电箱使用，箱内禁止摆放杂 物。吊篮内严禁电焊操作、严禁将电焊机搭铁线搭在吊篮上。并严禁电焊火光溅到钢丝绳上。 14.每天吊篮施工完毕，必须将吊篮降至地面，并将吊篮清扫干净。 15.根据有关规定严禁吊篮在夜间施工操作。 16.严格遵守操作规程和安全规范进行安全文明施工。施工中发现吊 篮出现异常情况时，应立即停机操作并切断电源，由指定维修人员检查维修，非检修人员不得随意拆检设备。
吊篮安装技术交底 一、吊篮进场前的准备工作 1、吊篮进场可根据场地大小和施工进度需要分批进场。 2、为了减少往楼顶搬运吊篮配件的强度，提高安装速度，有塔吊或者升降机设 备的应予以配合。 3、建筑物顶部具备基本平整条件（不需要预埋任何部件）。已做防水保护层的， 准备木板或竹夹板若干，以加强成品的保护。 4、现场根据吊篮平面布置图，在楼层或屋顶测放吊篮位置线和支撑定位线。 5、建筑物顶部有其它杂物的应清理干净，便于安装或移动。 6、搬运：水平搬运包括平台、绳坠铁、电器系统；垂直搬运包括屋面悬挂装置、 钢丝绳、配重块。 二、电动吊篮的安装、移位和拆除安全技术要求 （一）吊篮的安装程序： 屋顶吊篮支架位置选择屋顶悬挂机构的拼装悬挂平台的拼装电源线路安装验收、使用。 吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将篮体部分搬运至相应位置的地面。 （二）悬挂机构的安装、调试 1．安装地面选择水平面，遇有斜面时，应该修整铺平,如安装面是防水保温层时，前、后座下加垫5厘米厚木板，防止压坏防水保温层。 2．将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。 3．将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。 4．安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上
翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。 5．检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。两套悬挂机构内侧之间的距离应等于悬吊平台的长度。配重均匀放置在后支架底座上，上紧防盗螺栓,将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象，安装图示： （三）悬吊平台的安装、调试 1.将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的 篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。 2.将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。 3.装成后均匀紧固全部联接螺栓，安装图示：
1、新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业； 2、进入施工现场人员必须正确戴好合格的安全帽，系好下颚带，锁好带扣； 3、作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场； 4、在没有可靠安全防护设施的高处( 2 米以上含2 米)和陡坡施工时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋； 5、从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备； 6、施工现场禁止吸烟，禁止追逐打闹，禁止酒后作业； 7、施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。施工人员要严格遵守操作规程，遇有大风、雨、雪、大雾等恶劣天气应停止作业； 8、雨季施工要注意电器设备的防雨、防潮、防触电； 9. 吊蓝安装安全注意事项： (1) 必须严格按照说明书要求进行各部分安装； (2) 屋面悬挂机构是吊蓝的“根” 。他直接关系到作业人员生命安全，安装时必须注意下列事项: a 仔细检查所有待装受力构件有无明显弯曲、扭曲或局部变形；检查焊缝有无裂纹、裂缝；检查受力构件表面锈蚀情况，其锈蚀深度不得大于厚度10％。凡是缺陷的受力构件坚决更换或修复后再用； b. 必须装全厂家所配全部零件和构件，不得少装或漏装；不得采用代用品替代厂家配件；更不得用不同厂家的零部件，混装电缆整机；不得用小尺寸或底强度等级的紧固件代替大尺寸、高强度等级的紧固件；不准不安装前支架，而将横梁直接担在女儿墙或其它支撑物上。当现场确无安装前支架条件时，必须在本厂技术人员指导下，采用有效补偿措施后，方可将横梁固定在女儿墙或其它支撑物上； c. 前横梁外伸悬臂距离不得大于本说明书规定的最大极限尺寸；前后支柱间距不得小于本说明书规定的最小极限尺寸；配重压铁数量不得小于说明书规定的数量，并且与后支架之间的连接必须稳定可靠； d. 前支柱与支撑面的接触应扎实稳定。吊蓝工作时，前、后支柱的脚轮必须脱离支撑面，应在其附近垫实方木，不得靠脚轮承载； e悬挂机构横梁安装应保持水平，其水平高度差在横梁全长范围内，不得大于100伽，而且只允许前高后低，不允许前低后高； f.悬挂机构在安装前，应检查纤绳是否存在损伤或缺陷。确定合格后按前述要求安装绳夹，张紧纤绳时，必须严格按本说明书要求进行，不得使纤绳过松或过紧。过松会使横梁受力过大，过紧会使横梁失稳破坏，是非常危险的； g两组悬挂机构吊点之间的安装距离与工作篮两吊点间距相等，其误差W 50伽； h. 前支柱不得安装在女儿墙外。 (3) 工作钢丝绳和安全钢丝绳安装前应逐段仔细地检查是否存在损伤或缺陷，并且对绳上附着的涂料、水泥、玻璃胶等污物必须彻底清理。对不符合要求的钢丝绳坚决更换，将检查合格的钢丝绳按前述要求安装绳夹，然后稳妥地安装在悬挂机构的相应吊点上，最后认真检查紧固件或插接件是否安装到位，工作钢丝绳上部的升高限位块和安全钢丝绳下部的压铁的安装是否符合要求。 注意：钢丝绳必须符合《使用说明书》规定的类型、规格尺寸、破断拉力等要求，不得使用 价格低廉的伪劣产品代用。
幕墙吊篮施工安全技术交底 宝业幕墙公司浙江电力大楼项目部： 吊蓝作业风险大，要求制定完善管理制度和操作规程，强化安全管理环节，做到人人事事保安全。我部特对吊篮作业安全交底如下： 一、安全管理方面： 1、建立健全施工现场安全管理制度和机构，明确各级人员的安全责任，建立专人专篮负责制。 2、施工组织设计中安全技术措施全面、具有针对性；编制吊篮的实施方案，安全操作规程。 3、吊篮操作人员必须适合高处作业并经过技术培训，考核合格后持证岗上；作业前必须进行安全技术交底。 4、建立吊篮验收、定期检查制度；吊篮使用前必须经检查、验收合格后方可投入使用。 5、备齐吊篮出厂资料；产品合格证；安装、使用和维修保养说明书；安装图、易损件图、电气原理图及接线图、液压系统图等；产品必须有明确、醒目、耐久的标志牌，标志牌上应注明名称、主要技术性能、制造日期、出厂编号、制造厂等。并报杭州市安监站备案。 二、吊蓝的安全使用： 1、每次使用前必须检查吊篮各部件如电器系统、提升机构、安全锁、铁丝绳、悬挂机构等的工况是否正常。 2、吊篮平台上工作人员必须正确佩戴好安全帽，安全带，必须严格遵守操作规程；平台内的载荷分布大致均匀，严禁超载使用。 3、在吊篮作业区范围内必须设立警戒区，且有醒目标志及监护人员。 4、当吊篮平台沿着外墙而移动需要由导引构件引导时，外墙面应设置该种构件。外墙构件应设置该种构件。外墙构件应能使吊篮平台内进行作业的部分，而不得使操作人员悬空俯身。 5、若在工作中发生钢丝绳断绳等紧急情况，操作人员应沉着冷静，在确报安全的情况下撤离工作平台，由专业维修人员进行处理。 6、工作结束后，啳闭电源开关，锁好电箱；露天存放应做好防雨措施，避免雨水进入提升机、电箱和安全锁。 三、安全技术措施： 实行施工现场安全标准化是箞现安全生产的根本措施，是强化安全管理和安全技术的有效途径。针对该工程的具体情况应制定相应的安全技术防范措施。
高处作业吊蓝工程安全技术交底 1．吊篮操作工，必须经市认定的机构培训合格，持证上岗。无操作上岗证的人员，严禁操作吊篮。 2．进入吊篮，必须戴好安全帽，戴好安全带、钩牢保险钩(拴在安全保险绳上)。 3．吊篮操作工和上篮人员，应严格遵守吊蓝“使用说明书“和“安全技术规定”。 4．上吊篮人员必须身体健康，无高血压病、贫血病、心脏病、癫痫病和其他不适宜高空作业的疾病，严禁酒后操作，禁止在吊篮内玩笑戏闹。 5．吊蓝搭设构造必须遵照专项安全施工组织设计(施工方案)规定，组装或拆除时，应3人配合操作，严格按搭设程序作业，任何人不允许改变方案。 6．吊篮的负载不得超过1176N／m2(120kg／m2)，吊篮上的作业人员和材料要对称分布，不得集中在一头，保持吊篮负载平衡。 7．承重钢丝绳与挑梁连接必须牢靠，并应有预钢丝绳受剪的保护措施。 8．吊篮的位置和挑梁的设置应根据建筑物实际情况而定。挑梁挑出的长度与吊蓝的吊点必须保持垂直，安装挑梁时，应使挑梁探出建筑物一端稍高于另一端。挑梁在建筑物内外的两端应用钢管连接牢固，成为整体。
9．每班第一次升降吊篮前，必须先检查电源、钢丝绳、屋面悬、臀架，悬臀架压铁是否符合要求．检查安全锁和升降电机是否完好。 10．吊篮升降范围内，必须清除外场面的障碍物。11．严禁将吊篮作为运输材料和人员的“电梯”使用，严格控制吊篮内的荷载。 12．上篮作业人员必须在上、下午离开吊蓝前，对安全锁、升降机及钢丝绳等沾污的水泥浆等杂物垃圾作一次清除，以确保机械的安全可冤性。 13．上吊篮人员在操作前必须做到下列几点： (1)检查电源线连接点，观察指示灯； (2)按启动按钮，检查平台是否处于水平； (3)检查限位开关； (4)检查提升器与平台的连接处； (5)检查安全绳与安全锁连接是否可靠，动作是否正常。 14．每天下班停用吊篮，应将吊放下降到二层楼窗厅口，并用拉杆将吊篮拉牢在建筑物窗洞口上，不使吊篮随风飘动。 15．电动升降吊篮必须实施二级漏电保护。 16．补充交底内容；
页眉内容 2 吊篮施工安全技术交底 1、 吊篮的安装要在专业人员现场的指导下进行。 2、 吊篮设备应严格按照说明书的有关内容进行组装，严禁省略、替换、更改任何零部件、标准件。吊篮安装完成后，要验收通过方可使用。 3、 吊篮设备应在严遵守保养规范的前提下使用，严禁使用有故障的设备。吊篮维修人员要每天对吊篮进行一次巡检，填写《吊篮施工日检查表》。 4、 吊篮的安全绳要系在固定结构上，严禁系在吊篮的支架上或配重铁上。 5、 严禁减少吊杆的配重数量、并且配重还要固定在配重盘上。严禁使用带油脂的钢丝绳。 6、 使用者必须充分了解本设备的使用要求，工作特性，应经过培训并取得劳动部门颁发的《吊蓝操作证》人员，方有资格使用本设备。 7、 吊篮上施工人员一定要系好安全带，并且安全带一定要独立的系在固定结构上或保险绳的安全卡扣上，严禁系在篮体或钢丝绳上。 8、 吊蓝必须离高压线10米以上，不得在吊蓝上使用腐蚀性物质，不宜在吊蓝上进行电、气焊作业。吊篮上焊接时焊把线要双线到位，绝缘皮绝对不能破损，严禁用钢丝绳做零线。 9、 吊篮挡板要安装齐全，施工时吊篮内要配备固定的材料箱及工具箱，小材料及小工具要放在箱内，禁止散乱放在吊篮内。 10、 吊篮维修工及在吊篮上施工的工人要注意钢丝绳及保险绳有无断股现象，如有此种现象立即通知有关人员进行维修。 11、 还未维修的吊篮要挂牌予以标识。不用的吊篮要断电。 12、 吊篮靠近面材的地方要做好保护，防止上下时损坏面材。 13、 吊篮严禁超载运输，装运物料时要注意左右的平衡性，运输过程中，要注意电源线不要漏电不要刮断。 14、 在使用本设备的作业区附近有可能出现人员的情况下，应划出安全区，并设置护栏，安全网等防护设备，安全区的宽度离作业面不得少于6米。 15、 严禁在阵风风速大于10.8m/s （相当于6级风力），环境温度在-200C 以下，+400C 以上，及雨、雪、雾、雷电等恶劣天气情况下使用吊蓝施工。 16、 严禁在150LX 光照度以下的环境中操作吊蓝。 17、 患不宜高空作业疾病者，酒后人员严禁使用本设备。 18、 禁止在吊蓝内使用梯子或其他登高装置以取得较高的工作高度。 服从吊篮专业维修人员的规定 19、
分部（分项）工程与各工种安全技术交底记录表单位工程名称交底时间2016年月日 分部（分项）工程各工种名称电动吊篮安装工程交底人 交底内容： 交底目标：合格，满足安全使用要求。 1.悬挂机构安装： 悬挂机构安装在建筑物顶部平台上，左右悬挂机构之间的距离与工作篮吊点间距离相等，其误差≤500㎜。前后支柱分别套在前后导向支柱上，通过销轴将悬臂挑梁、拉纤立柱、前后支柱固定。中间连接梁高度视屋面女儿墙尺寸而定（中间连接梁中心线至屋面高度可在1176～1776㎜范围内调节），标准悬臂挑梁外伸距离L≤1.5m（ZLP800型）或L≤1.9 m（ZLP500型）。用销轴将前后两部分通过中间连接梁固定在一起；把三对支承板用销轴分别装在悬臂梁前端第三孔、中间连接梁前端第二孔和后支柱最后端孔；用绳夹将拉纤钢丝绳一端和索具螺旋扣连接，装在中间支承板上。拉纤钢丝绳另一端绕过后端支承板内卡套、拉纤立柱顶部和悬臂挑梁上的支承板内的卡套后夹紧。当前后支柱间距加大，至使拉纤钢丝绳长度不够时，可将固定后端支承板的连接销轴前移数孔安装。调节索具螺旋扣，绷紧悬臂挑梁消除各部间隙后，再将索具螺旋扣旋紧4～5扣。 把工作钢丝绳用绳夹固定再悬臂挑梁前端第一销轴上，把安全钢丝绳用绳夹固定在悬臂
挑梁前端第二销轴上。用绳夹固定钢丝绳时，必须把夹座扣在钢丝绳的工作段上，使U型螺栓扣在钢丝绳的松边上。四组绳夹各间隔60㎜，不得交替布置。紧固绳夹时考虑每个绳夹的合理受力，离套环最近处的绳夹（第一个绳夹）应尽可能地靠近套环夹紧，然后依次拧紧第二和第三个绳夹。拧紧第四个绳夹时，使钢丝绳松边少许拱起，以便受力后检查前三个绳夹是否拧紧。注：拉纤钢丝绳两端的固定方法同上。钢丝绳绳端固定后，把悬挂机构移到工作位置。在配重小车导向柱上装上配重，左、右均分。把长度不超过100米的四根钢丝绳徐徐放至地面； 当悬臂挑梁外伸距离L>1.5m（ZLP800型）或L>1.9m（ZLP500型）时，必须更换加长挑梁，并且增加足够数量的配重，所增加配重的数量应以达到“稳定力矩与倾覆力矩之比大于2”的标准为原则。①使用标准工作篮时允许加入篮内的最大载质量、在使用加长篮时，最大工作载重质量应减少120kg（即减去接长篮所增加的质量）。②悬挂机构为ZL系列的吊蓝提升机配套通用的。只允许大规格提升机降低载荷使用，绝不允许以小代大，超载使用。③产品出厂时，所有吊蓝配置标准配重块52块，重1040kg。用户可根据需要另外增购配重块。④产品出厂时，悬挂机构按标准挑梁（最大外伸距离L＝1.9m）配置，但此时ZLP800和ZLP630型吊蓝的最大外伸距离L＝1.5m，不允许超长使用。用户可根据需要另外选购加长型挑梁L=2.3m，但需要根据此表增加配重。 2.地面部分安装： 将工作篮底架和两侧架用M12螺栓接好；将脚轮装在吊架底部后，用12条M12螺栓将两吊架固定在篮体两端。将支墙轮组用螺栓固定在吊架底部方管内，支墙轮要放在靠墙一侧，其外伸长度可调。

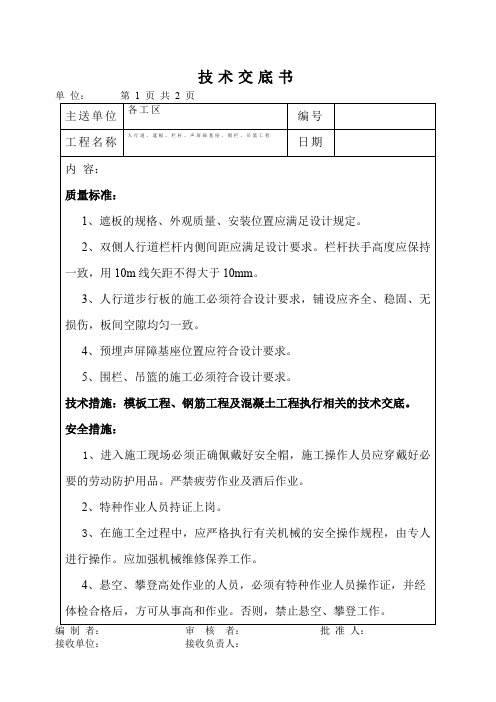

技术交底书三级技术交底
附件：计算书
采用直径Φ20的HRB400螺纹钢筋，抗拉强度设计值f y 为540Mpa； 1、钢筋抗剪检算： 抗剪强度f ud，v =540*0.6=324Mpa； 本工程为无杠杆臂受剪 V a=f ud，v A s =324×3.14×0.012=101736 N 本地区属于7度区。 V a ---锚栓钢材受剪承载力设计值； A s ---锚栓的有效截面积 f ud，v ---锚栓抗剪强度设计值 按照最不利荷载计算，得剪切力N=17KN=17000。 植筋所受最大剪切力为17000N，远小于101736 N，故钢筋受剪满足要求。 2、抗拔力检算 按照最不利荷载计算，得抗拔力N=37KN（只计算上部螺栓受力，下部螺栓不考虑）。 为保证施工质量，胶粘剂采用A级胶，构造条件：s1≥7d、s2≥3.5d，粘结强 度设计值f bd 内插计算，取（4+4.5)/2=4.25。 粘结强度设计值f bd 约束拉拔条件下的粘结强度f b.c =N u /πd l b 式中 N u ---拉拔的破坏荷载，N； d ---钢筋公称直径，mm； l b ---钢筋锚固深度，mm； 故N u =4.25×π×20×200=53380N
拉拔破坏荷载53380N>抗拔力37000N，满足要求。 吊篮检算图 3、植筋深度计算 砼强度为C35，胶粘剂采用A级胶，构造条件：s1≥7d、s2≥3.5d，粘结强度设计值f bd 内插计算，取（4+4.5)/2=4.25； 基本锚固深度L s =0.2ɑ spt df y /f bd =0.2×1.0×20×540/4.25=508mm 按照构造要求植筋时，受拉区最小锚固长度l min 符合： Max{0.3L s ；10d；100mm}=Max{0.3×508=152.4；10×20=200；100mm} 故最小锚固长度l min 为200mm。 吊篮为悬挑结构、构件应乘以1.5的修正系数。 故锚固长度l=200×1.5=300mm
