鞍钢冷轧硅钢厂简介
发布时间:2010-03-12 关键词:鞍钢,冷轧,硅钢,厂简,介

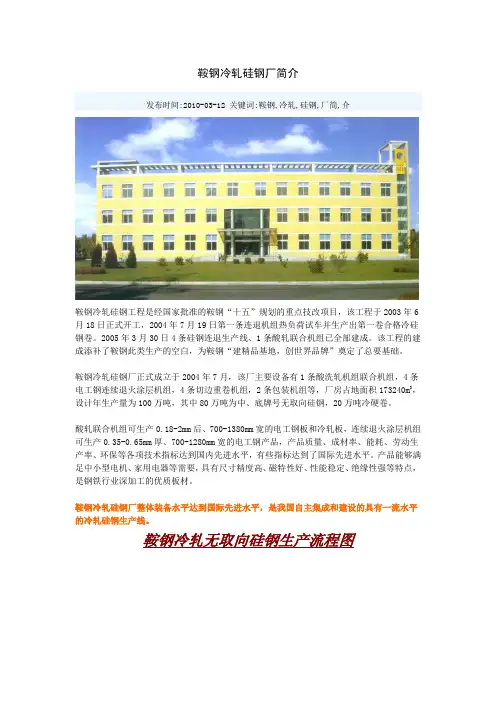

鞍钢冷轧硅钢工程是经国家批准的鞍钢“十五”规划的重点技改项目，该工程于2003年6月18日正式开工，2004年7月19日第一条连退机组热负荷试车并生产出第一卷合格冷硅钢卷。2005年3月30日4条硅钢连退生产线、1条酸轧联合机组已全部建成。该工程的建成添补了鞍钢此类生产的空白，为鞍钢“建精品基地，创世界品牌”奠定了总要基础。
鞍钢冷轧硅钢厂正式成立于2004年7月，该厂主要设备有1条酸洗轧机组联合机组，4条电工钢连续退火涂层机组，4条切边重卷机组，2条包装机组等，厂房占地面积173240m3，设计年生产量为100万吨，其中80万吨为中、底牌号无取向硅钢，20万吨冷硬卷。
酸轧联合机组可生产后、700-1380mm宽的电工钢板和冷轧板，连续退火涂层机组可生产厚、700-1280mm宽的电工钢产品，产品质量、成材率、能耗、劳动生产率、环保等各项技术指标达到国内先进水平，有些指标达到了国际先进水平。产品能够满足中小型电机、家用电器等需要，具有尺寸精度高、磁特性好、性能稳定、绝缘性强等特点，是钢铁行业深加工的优质板材。
鞍钢冷轧硅钢厂整体装备水平达到国际先进水平，是我国自主集成和建设的具有一流水平的冷轧硅钢生产线。
鞍钢冷轧无取向硅钢生产流程图
酸洗-轧机联合机组硅钢连退涂层机组
硅钢连退涂层机组包装机组
包装机组磨辊间可供产品牌号、规格及主要用途
产品特性：
1.产品性能稳定：制造工艺先进、钢质纯净、磁性稳定。
2.尺寸精度高：表面光滑、厚度均匀，同板差小，使用于连续高速冲床使用。
3.加工性能优良：冲片性和焊接性能良好便于剪切和冲压。
4.产品规格齐全，满足不同生产要求。
5.产品图层性能稳定，符合环保要求。
牌号及性能
表面绝缘涂层
目前鞍钢生产的硅钢涂层为半有机涂层TM4和I4，已通过上海SGS检验均符合欧盟的《关于电子电气设备中禁止使用某些有害物质的指令》简称ROHS指令，也可提供不含六价格的涂层产品。
产品尺寸与外形
厚度：产品厚度控制在±,横向同板厚度差参考值为<。
宽度：产品宽度为1000-1200mm，宽度偏差为±。
产品力学性能
厚度：产品厚度控制在±,横向同板厚度差参考值为<。
宽度：产品宽度为1000-1200mm，宽度偏差为±。
包装与标识
根据运输方式、距离和是否出口分为五种包装，分别适合长短距离、海陆等运输。标识采用粘贴标签的方式。内标签一个粘贴在纲卷内侧；成品标签三个，其中二个粘贴在钢卷两端，另一个粘贴在钢卷内侧；国际化标识一个，粘贴在钢卷端部下方。
硅钢卷包装
简易包装（适用于本市、附近直供用户、汽车自提用户） 1.打1道PET （1000mm 宽以上打2道）
2.内、外硅钢专用防锈纸全封闭
3.塑料薄膜全封闭
4.内、外纸护角
5.内、外铁角
6.内、外复合纤维板
7.周向3道，径向4道（8吨以上6道）捆带 8.锁扣垫片
9.草支垫运输
标准包装1（适用于铁路运输方式直接到达的用户或水陆
联运用户）
1.打1道PET （1000mm 宽以
上打2道）
2.内、外塑料护角
3.内、外硅钢专用防锈纸全封闭
4.塑料薄膜全封闭
5.内、外复合纤维板
6.内、外铁角
7.周向3道，径向4道（8吨以上6道）捆带
8.锁扣垫片
9.草支垫运输
标准包装2（适用于水陆联运用户） 1、打1道PET(1000mm 宽以上打2道)
2、内、外塑料护角
3、内、外硅钢专用防锈纸全封闭
4、塑料薄膜全封闭
5、内、外、端部塑料护板
6、内、外铁护角
7、周向3道，径向4道(8吨以上6道)捆带 8、锁扣垫片 9、草支垫运输
精包装1（适用于水陆联运用户，海上运输超过6天）1、打1道PET(1000mm 宽以上打2道)
2、内、外硅钢专用防锈纸全封闭
3、塑料薄膜全封闭
4、瓦楞纸内、外护板、内外纸护角、纸端板
5、内、外、端部铁护板、铁护角
6、周向3道，径向4道(8吨以上6道)捆带
7、锁扣垫片
9、草支垫运输
精包装2（1.钢卷内径粘贴二个标签，端部粘贴二个标签
2.钢卷端部下方粘贴一个国际化标识）1、打1道PET(1000mm 宽以上打2道)
2、内、外塑料护角
3、内、外硅钢专用防锈纸全封闭
4、塑料薄膜全封闭
5、瓦楞纸内、外护板、内外纸护角、纸端板
6、内、外端部铁护板、铁护角
7、周向3道，径向4道(8吨以上6道)捆带
8、锁扣垫片
9、草支垫运输
取向硅钢——工艺大师的作品 工艺品，即通过手工或机器将原料或半成品加工而成的产品，是对一组价值艺术品的总称。工艺品来源于生活，却又创造了高于生活的价值。它是人民智慧的结晶，充分体现了人类的创造性和艺术性，是人类的无价之宝。然而，大 多数人一提到工艺品一定会联想到，木雕、竹雕、唐三彩、刺绣等，但是在特殊钢行业中也有一种产品被称作工艺品，那就是取向硅钢。 为什么说取向硅钢被称为工艺品呢？1、这是因为 取向硅钢制备工艺非常精细准确，合金成分的严格控制，MnS/AlN抑制剂粒子的尺寸、分布、数量的准确控制，特别是织构或晶粒取向的控制达到了极致的水平。在特定的工艺下，使230 mm厚的连铸坯中3个晶区(表层细晶区、 柱状晶区、中心粗大等轴晶区)的不均匀组织(材料科学基础 中称其为组织不均匀性，此外还有物理不均匀性(指缩孔)和 成分不均匀性(指偏析))，变为最终0.3 mm厚的近 100%Goss(称高斯或戈斯)取向{110}等轴晶，如下图(图中的{200}极图显示晶粒的取向分布，即所有晶粒{200}面法线的 极射投影，看上去像个冬天下雪后堆出的有面部表情的雪人)，这需要每道工序的严格控制。
2、再者就是取向硅钢的“技术秘密”：要使取向硅钢具有近100%的Goss取向晶粒，就要通过非常缓慢的二次再结晶过程(也称晶粒异常长大)。Goss织构的获取是目前惟一的通过二次再结晶获得有利织构的例子，一般二次再结晶的发生都不是人们所希望的。异常长大的发生主要靠一次再结晶后有利的初次织构，即强的{111}织构，极少量的Goss取向晶粒作为种子，和钉扎力合适的第二相粒子“密切配合”，以及合适均匀的晶粒尺寸。若Goss种子晶粒位向不准，或数目过多，或钉扎用的MnS/AlN粒子含量过多或过少，尺寸不合适都得不到非常锋锐的Goss织构。 理想的二次再结晶还要靠理想的一次再结晶，合适的一次再结晶晶粒尺寸要靠合适的一次再结晶退火温度和时间。而合适的一次再结晶织构要靠合适的冷轧压下量，即87%的压下量。进一步的细节是热轧时表层剪切织构的形成与控制、中心层平面应变压缩时轧制织构的形成、87%冷轧时特定强度的{111}织构的形成、形变晶粒内部剪切带内Goss 亚晶的保留、退火后强{111}织构的形成。二次再结晶时Goss 晶粒择优长大先吃掉尺寸较小的{111}晶粒，再陆续吃掉尺寸较大的{114}及相关取向晶粒，见下图b~e，简言之就是{100}
高硅钢的制造方法和硅钢 申请号/专利号：99801041 通过轧制硅含量在３ｗｔ％以上的硅钢板制备森达斯特铁硅铝磁性合金钢薄板的方法及所述的合金钢薄板，包括：作为初始原料，使用平均晶粒粒径为３００μｍ以下板状烧结体或急冷钢板，或者使用将纯Ｆｅ粉末和Ｆｅ－Ｓｉ粉末以一定比例配合的混合粉而制成的板状烧结体，使烧结体中残存富Ｆｅ相。在过去，轧制这类高硅钢板和森达斯特铁硅铝磁性钢板认为是不可能的。还公开了一种事先添加非磁性金属元素如Ｔｉ的方法，这导致富铁相和富硅相易子固溶，而且能够促进晶粒成长，从而提供具有优异磁性能的硅钢薄板。公开了一种制备具有优异磁性能的森达斯特铁硅铝磁性合金钢薄板的方法，包括在该硅钢板的两面沉积铝并进行热处理，由此使铝扩散浸透到该薄板的内部，并增大晶粒直径。 申请日：1999年05月28日 公开日：2000年11月15日 授权公告日：2003年01月22日 申请人/专利权人：住友特殊金属株式会社 申请人地址：日本大阪 发明设计人：山下治;槇田显;能见正夫;西乡恒和 专利代理机构：中国国际贸易促进委员会专利商标事务所 代理人：龙传红 专利类型：发明专利 分类号：C21D8/12;C22C33/02;C22C33/04;C22C38/00 高硅钢及其制备方法 申请号/专利号：200310108897 一种高硅钢及其制备方法。属于材料制备领域。高硅钢包含的各个成分及其重量百分比为：５－１０％硅，０．００７－１％碳、杂质Ｍｎ和／或Ｐ和／或Ｓ和／或Ｃｒ和／或Ｎｉ含量小于０．０１％，其余为铁。其制备方法是：在５％－１０％含硅量的高硅钢中加入０．０１－１％碳，并对高硅钢的样品进行均匀化热处理，即从１２００℃至低于钢熔点的固熔热处理，保温退火消除高硅钢中大部分第二相，均匀化退火在保护气氛中进行。本发明显著改善了硅钢拉伸塑性和加工性能，从而令不同厚度高硅钢片的大规模生产成为可能，不仅可用
矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。它直接影响 变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的 与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10% 国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。而现在正规厂家都按照新的标号标示。 旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨} H12 50H270 50WW270 B50A270 21000元 H14 50H310 50WW310 B50A310 15800元 H18 50H470 50WW470，B50A470 14000元 H23 50H600 50WW600，B50A600 12600元 H30 50H700 50WW700，B50A700 11000元 H40 50H800 50WW800，B50A800 9600元 H50 50H1000 50WW1000， B50A1000 8500元 H60 50H1300 50WW1300，B50A1300 8000元 从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量， H型无取向性钢片也有0.35MM的薄片。但是产量很少，一般用于要求较高的场合。 无取向硅钢片常用的有下列几种： H50 H23 H18 H14 H12 比重 7.85 7.75 7.65 7.65 7.65 铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6 磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6 按温升来说H18低于H23，H23低于H50 按空载电流则相反。 另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。另外同一牌号铁芯尺寸不同性能也不同。 有取向硅钢带常用的牌号有
文章编号:１００１-９７３１(２０１５)０１-０１１１７-０４ PVD法渗Si制备６．５％Si高硅钢过程组织结构与性能演化研究? 田广科１,２,孙一勇１,孔令刚１,毕晓昉２ (１．兰州交通大学国家绿色镀膜工程中心,兰州７３００７０; ２．北京航空航天大学材料科学与工程学院,北京１００１９１) 摘一要:一基于物理气相沉积(PVD)之直流磁控溅射镀膜技术在低硅钢薄板双面共沉积富Si膜,然后高温真空扩散处理使Si渗入低硅钢基体,提高基体含Si 量.以沉积Fe５Si３膜＋１１８０??１h扩散为１回合增Si处理,研究了多回合循环增Si处理过程硅钢基体组织结构与性能的演化机理.采用光学显微镜对样品进行了金相分析,采用扫描电镜(SEM)观察了样品的微观组织形貌,并用能谱分析仪(EDS)进行成分分析.用X射线衍射仪(XRD)和透射电镜(TEM)表征了样品的结构特征.经过４回合循环增Si处理可将０．３５mm厚低硅钢基体含Si量由３％提高到６．５％,且沿厚度方向Si浓度分布均匀.相比于初始态低硅钢基片,PVD法制成６．５％Si高硅钢中高频铁损值降低４０％~５０％. 关键词:一６．５％Si高硅钢;磁控溅射;扩散;组织结构; 磁性能 中图分类号:一TM２７５文献标识码:A DOI:１０．３９６９/j．issn．１００１-９７３１．２０１５．０１．０２４ １一引一言 ６．５％Si(质量分数,下同)高硅钢被公认为是一种非常优秀的软磁材料,具有优异的软磁性能,如:中高频铁损低二磁滞伸缩几乎为零二矫顽力小二磁导率和饱和磁感应强度高等,同时它还具有稳定性好等优点,是制作低噪音二低铁损铁芯的理想材料[１-２].但是６．５％Si高硅钢由于室温脆性问题以及极低的热加工性能使其难以采用传统轧制工艺制造,所以严重地影响了其在工业领域中的应用.为突破高硅钢室温脆性的技术瓶颈,多年来国内外科研工作者进行了多种研究尝试,研究工作主要集中在以下３个方面:(１)直接制备法,如用热轧冷轧法[３-５]二激冷甩带法[６-７]二粉末轧制[８]或喷射[９]法以及EB－PVD技术[１０]等;(２)塑化改性法:如采用添加合金元素适当牺牲软磁性能而改善加工性能,再利用传统工艺方法及设备轧制[１１-１２];(３)扩散增Si法:如采用化学渗镀二涂镀或气相沉积的方法在已经轧制成型的普通低硅钢薄板表面沉积富Si层或者纯Si层,然后通过热扩渗方式提高含Si量,制备得到６．５％Si高硅钢薄板[２,１３-１４].日本钢管公司(NKK)基于CVD扩散增Si法成功实现６．５％Si高硅钢工业化生产.但是由于CVD法存在腐蚀设备二污染环境等弊端,文章作者近年来开发了物理气相沉积(PVD)法制备６．５％Si高硅钢薄板技术途径[１３].本文研究了PVD 法渗Si制备６．５％Si高硅钢过程硅钢组织二结构与性能的演化机理. ２一实一验 本文采用改造型JCK-１００磁控溅射镀膜仪在３５WW２５０低硅钢片基片双面共沉积富Si膜.靶材按Fe５Si３化学计量比配料,真空电弧熔铸成合金锭,均匀化退火之后切割成?６０mm?４mm靶材.低硅钢基片尺寸为０．３５mm?４０mm?４０mm,化学成分列于表１.沉积富Si膜层前,基片预先用４００＃砂纸打磨去除表面绝缘层二氧化物层,然后进行１２００??１h高真空退火处理.镀膜之前基片依次用丙酮二三氯乙烯和无水乙醇在超声波中清洗１０min,吹干备用. 表１一低硅钢基片化学成分Table１Chemical com p ositions of the low-Si steel substrates C Si Mn S P Fe ０．００５２．９８０．００１０．００３０．００２balance 一一溅射镀膜工艺列于表２.本文定义硅钢基片双面共沉积１５μm厚Fe５Si３膜并经１１８０??１h真空(真空度１．０?１０－３Pa)扩散为单回合增Si处理工艺,多回合增Si为单回合增Si处理过程的叠加.用OLYM-PUS BX５１M光学显微镜进行样品(１０％过硫酸铵溶液浸蚀)金相分析,用S-５３０扫描电镜观察样品微观组织形貌,用其配置的Oxford INCA能谱分析仪(EDS)进行成分检测.用D/max２２００PC型自动X射线衍射仪(Cu靶,λKα＝０．１５４０５６nm)和２１００F高分辨透射电镜(TEM)表征样品的结构变化.用TPS-５００M型硅钢测试仪测试样品的交流软磁性能.磁性能测试样品用电火花线切割机加工成外径１９mm二内径１５mm环形样品,然后经８００??１h真空去应力退火处理. ７１１１０ 田广科等:PVD法渗Si制备６．５％Si高硅钢过程组织结构与性能演化研究 ?基金项目:国家自然科学基金资助项目(５１４６１０２８);甘肃省科技支撑计划资助项目(２０１０GS０４１４３) 收到初稿日期:２０１４-０５-２０收到修改稿日期:２０１４-０９-１５通讯作者:田广科,E-mail:tian g ke＠mail．lz j tu．cn 作者简介:田广科一(１９６８－),男,甘肃靖远人,副教授,博士,主要从事薄膜功能材料研究.
包钢无取向硅钢生产线生产工艺解析 硅钢是指含硅量在0. 5% ～ 4. 5% 左右的硅铁合金，是电力、电子和军事行业不可缺少的重要软磁合金，被称为钢铁产品中的“艺术品”。 经过对包钢薄板厂20万t硅钢生产工艺的探索与总结,钢板清洗质量、退火炉退火温度、涂覆膜厚度等因素,是影响硅钢成品性能的关键因素.优化前清洗段的清洗质量是降低炉辊结瘤概率的有效手段.保证退火炉的退火温度在750~950℃是细化钢板晶粒,调整组织,消除组织缺陷的核心工艺.涂覆膜均匀、厚度合理,保证在3.2~3.5 g/m2,是确保硅钢片免受各种腐蚀介质的侵蚀的重要措施。 1、硅钢生产工序 铁水预脱硫处理→转炉冶炼→ＲH 处理→薄板坯连铸连轧→酸洗→冷轧→连续退火→涂层→卷取( 取样检验) →包装出厂 在硅钢生产末段，即退火、涂层段，是直接决定硅钢成品的性能好坏及成品等级的阶段，如何管控好相应的工艺变得尤为重要。 2、退火涂层工艺解析 2.1 前清洗段 硅钢生产线主要控制的是退火与涂层两部分。然而，在冷轧原料进入退火炉退火前，由于生产环境的不同，硅钢原料表面不可避免的包含一些污染物，这些污物主要包括：轧制过程中残留的乳化液、润滑油和铁粉，以及在冷硬卷存放过程中产生的锈和落上的尘土。因此，必须对板带进行清洗，否则将严重影响最终成品表面质量，从而影响成品等级。 硅钢生产线在退火炉前专门设置了前清洗段，并且针对不同性质的杂质，设计不同种类的清洗介质，做到对症下药，有的放矢。 硅钢线前清洗段的清洗结构与清洗原因如下所述：前清洗段的布置结构依次为：碱浸洗段、碱刷洗段、电解清洗段、水刷洗段、水浸洗段、水漂洗段。各段针对不同性质的杂质，分类清洗，主要清洗原理是： (1) 乳化液、润滑油：利用清洗液中NaOH的皂化反应初步去除板面上植物性油脂，在利用活性剂成分初步去除板面上的矿物性油脂。结合刷洗和电解清洗深层次去除钢带表面的油脂。 (2) 铁粉：利用刷洗初步去除钢带外层的铁粉，利用电解清洗深层次去除钢带表面的铁粉。 (3) 锈：钢带表面的粘附的铁锈颗粒可以经刷洗去除。 (4) 尘土：可经脱脂清洗去除。 (5) 经过前清洗段对板带各种类型的冲洗，原板污物绝大多数已经清洗干净，能够满足后续生产工艺的要求。 2.2 连续退火 退火是一种金属热处理工艺，指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却。目的是降低硬度，改善切削加工性；消除残余应力，稳定尺寸，减少变形与裂
电工钢基础知识普及 电工钢已有上百年的历史，电工钢包括Si<%电工钢和Si含量~%的硅钢两类，主要用作各种电机、变压器和镇流器铁芯，是电力、电子和军事工业中不可缺少的重要软磁合金。电工钢在磁性材料中用量最大，也是一种节能的重要金属功能材料。 电工钢，特别是取向硅钢的制造工艺和设备复杂，成分控制严格，制造工序长，而且影响性能的因素多，因此常把取向硅钢产品质量看作是衡量一个国家特殊钢制造技术水平的重要标志，并获得特殊钢中“艺术产品”的美称。 1、电工钢的发展历史 ?热轧硅钢发展阶段（1882~1955年） 铁的磁导率比空气的磁导率高几千到几万倍，铁芯磁化时磁通密度高，可产生远比外加磁场更强的磁场。普通热轧低碳钢板是工业上最早应用的铁芯软磁材料。1886年美国Westinghouse电气公司首先用杂质含量约为%的热轧低碳钢板制成变压器叠片铁芯。1890年已广泛使用厚热轧低碳钢薄板制造电机和变压器铁芯。但由于低碳钢电阻率低，铁芯损耗大；碳和氮含量高，磁时效严重。1882年英国哈德菲尔特开始研究硅钢，1898年发表了%Si-Fe合金的磁性结果。1903年美国取得哈德菲尔特专利使用权。同一年美国和德国开始生产热轧硅钢板。1905年美国已大规模生产。在很短时间内全部代替了普通热轧低碳钢板制造电机和变压器，其铁损比普通低碳钢低一半以上。1906~1930年期间，是生产厂与用户对热轧硅钢板成本、力学性能和电机、变压器设计制造改革方面统一认识、改进产品质量和提高产量的阶段。 ?冷轧电工钢发展阶段（1930~1967年） 此阶段主要是冷轧普通取向硅钢（GO）板的发展阶段。1930年美国高斯采用冷轧和退火方法开始进行大量实验，摸索晶粒易磁化方向<001>平行于轧制方向排列的取向硅钢带卷制造工艺。1933年高斯采用两次冷轧和退火方法制成沿轧向磁性高的3%Si钢，1934年申请专利并公开发表。1935年Armco钢公司按高斯专利技术与Westinghouse电气公司合作进行生产。之后，Armco钢公司采用快速分析微量碳等技术和不断改进制造工艺及设备，使产品质量逐步提高。直到1958年在掌握MnS抑制剂和板坯高温加热两个前工序制造工艺后，制造取向
鞍钢冷轧硅钢厂简介 发布时间:2010-03-12 关键词:鞍钢,冷轧,硅钢,厂简,介 鞍钢冷轧硅钢工程是经国家批准的鞍钢“十五”规划的重点技改项目，该工程于2003年6月18日正式开工，2004年7月19日第一条连退机组热负荷试车并生产出第一卷合格冷硅钢卷。2005年3月30日4条硅钢连退生产线、1条酸轧联合机组已全部建成。该工程的建成添补了鞍钢此类生产的空白，为鞍钢“建精品基地，创世界品牌”奠定了总要基础。 鞍钢冷轧硅钢厂正式成立于2004年7月，该厂主要设备有1条酸洗轧机组联合机组，4条电工钢连续退火涂层机组，4条切边重卷机组，2条包装机组等，厂房占地面积173240m3，设计年生产量为100万吨，其中80万吨为中、底牌号无取向硅钢，20万吨冷硬卷。 酸轧联合机组可生产后、700-1380mm宽的电工钢板和冷轧板，连续退火涂层机组可生产厚、700-1280mm宽的电工钢产品，产品质量、成材率、能耗、劳动生产率、环保等各项技术指标达到国内先进水平，有些指标达到了国际先进水平。产品能够满足中小型电机、家用电器等需要，具有尺寸精度高、磁特性好、性能稳定、绝缘性强等特点，是钢铁行业深加工的优质板材。 鞍钢冷轧硅钢厂整体装备水平达到国际先进水平，是我国自主集成和建设的具有一流水平的冷轧硅钢生产线。 鞍钢冷轧无取向硅钢生产流程图
酸洗-轧机联合机组硅钢连退涂层机组 硅钢连退涂层机组包装机组
包装机组磨辊间可供产品牌号、规格及主要用途 产品特性： 1.产品性能稳定：制造工艺先进、钢质纯净、磁性稳定。 2.尺寸精度高：表面光滑、厚度均匀，同板差小，使用于连续高速冲床使用。 3.加工性能优良：冲片性和焊接性能良好便于剪切和冲压。 4.产品规格齐全，满足不同生产要求。 5.产品图层性能稳定，符合环保要求。 牌号及性能
无取向硅钢片生产技术要点 一、无取向硅钢片生产技术要点 首先要求钢水纯净,经真空处理后碳含量降至0.01～0.005%,氧<0.005%,保护浇铸成厚板坯,低温热送,加热到1100～1200℃,保温3～4h,使AlN粗化,若轧机能力强,最好是1050～1100℃加热,防止铸坯中较粗的AlN、MnS析出物再固溶,使热轧及退火后晶粒细化,组分增多,磁性变坏。终轧温度要高些,以防止晶粒变粗,铁损降低。 对无取向的Si>1.7%的硅钢,由于变形抗力显著提高,导热性降低,并且连铸后柱状晶粗大,产品表面易产生瓦垅状缺陷,铸坯易产生内、外裂纹,故需慢热慢冷,加热温度也可略高一些,达1 200℃。这更便于热轧而且使终轧温度提高,热轧板晶粒粗化,可改善磁性。加热到1200℃,Mn S不会固溶,而AlN可能部分固溶,但由于钢中碳含量降低(如<0.01%,至0.004%),可使AlN固溶度明显减小,亦即使固溶温度提高。则≤1200℃加热仍可使AlN粗化,P15降低。通常开轧温度1180±20℃,终轧温度850±20℃。应注意含Si<1.7%或Si<2.5%而C>0.01%的硅钢在约1 000℃时存在明显的α+γ两相区,热轧塑性显著降低,γ相与α相变形抗力之差易引起不均匀变形,使板形不好,易出现裂边,成材率下降。故应尽量降低碳含量,使热轧精轧基本处于α相区或避开α+γ两相区,C≤0.003%的1.5%Si钢,热轧时由于γ相数量减少,也不裂边。碳量低,以后退火也不需要脱碳。 二、无取向硅钢片和取向硅钢片的关系： 1、二者都是冷轧硅钢片，但含硅量不同。冷轧无取向硅钢片含硅量0.5%-3.0%，冷轧取向硅钢片含硅量在3.0%以上。 2、生产工艺及性能的不同：无取向硅钢片较取向硅钢片工艺要求相对较低。 无取向硅钢片是将钢坯或连铸坯热轧成厚度约2.3mm带卷。制造低硅产品时,热轧带卷酸洗后一次冷轧到0.5mm厚。制造高硅产品时，热轧带酸洗后（或先经800～850℃常化后再酸洗）,冷轧到0.55或0.37mm厚,在氢氮混合气氛连续炉中850℃退火，再经6～10％小压下率冷轧到0.50或0.35mm厚。这个小压下率的冷轧可使退火时晶粒长大，铁损降低。这两种冷轧板都在20％氢氮混合气氛下连续炉中850℃最终退火,然后涂磷酸盐加铬酸盐的绝缘膜。经冷轧至成品厚度，供应态多为0.35mm和0.5mm厚的钢带。冷轧无取向硅钢的Bs高于取向硅钢。 取向硅钢片要求钢中氧化物夹杂含量低,并必须含有C0.03～0.05％和抑制剂（第二相弥散质点或晶界偏析元素）。抑制剂的作用是阻止初次再结晶晶粒长大和促进二次再结晶的发展，从而获得高的(110)[001]取向。抑制剂本身对磁性有害，所以在完成抑制作用后，须经高温净化退火。采用第二相抑制剂时，板坯加热温度必须提高到使原来粗大第二相质点固溶，随后热轧或常化时再以细小质点析出，以便增强抑制作用。冷轧成品厚度为0.28、0.30或0.35mm。冷轧取向薄硅钢带是将0.30或0.35mm厚的取向硅钢带，再经酸洗、冷轧和退火制成。与冷轧无取向硅钢相比，取向硅钢要比无取向硅钢铁损低很多，磁性具有强烈的
冷轧无取向硅钢性能指标检测方法及性能指标控制管理制度汇编
目录 第一部分冷轧无取向硅钢性能指标控制管理制度 1、冷轧无取向硅钢磁性能指标控制管理制度-----------------------------2 2、冷轧无取向硅钢叠装系数指标控制管理制度--------------------------10 3、冷轧无取向硅钢反复弯曲指标控制管理制度--------------------------12 4、冷轧无取向硅钢力学性能指标控制管理制度--------------------------15 5、冷轧无取向硅钢硬度指标控制管理制度------------------------------21 第二部分附录 1、GB/T 228.1-2010 金属材料拉伸试验第1部分：室温试验方法 2、GB/T 235-1999 金属材料厚度等于或小于3mm薄板或薄带反复弯曲试验方法 3、GB/T 3655-2008 用爱泼斯坦方圈测量电工钢片（带）磁性能的方法 4、GB/T 13789-2008 用单片测试仪测量电工钢片（带）磁性能的方法 5、GB/T 19289-2003 电工钢片（带）的密度、电阻率和叠装系数的测量方法 6、GB/T 230.1-2009 金属材料洛氏硬度试验第1部分：试验方法 7、GB/T 231.1-2009 金属材料布氏硬度试验第1部分：试验方法 8、GB/T 4340-2009 金属材料维氏硬度试验第1部分：试验方法
冷轧无取向硅钢磁性能指标控制管理制度 一、目的 磁性是判定所有硅钢产品牌号以及订货和交货的依据。产品磁性应满足国家标准中规定的相应牌号及订货合同中规定的磁性水平。为了对硅钢片的磁性进行有效监控，现制定本管理制度。 二、用爱泼斯坦方圈测量磁性能的标准方法（用于实验料） 依据GB/T 3655-2008提供的用爱泼斯坦方圈测量电工钢片（带）磁性能的方法如下： 1、装置 25cm 爱泼斯坦方圈由四个线圈组成，它形成一个空载的变压器。爱泼斯坦方圈应包含一个用于空气磁通补偿的互感线圈。支撑线圈的绕组骨架由硬的绝缘材料制成，如酚醛树脂纸板。绕组骨架具有矩形横截面，其内部宽度为32mm ，推荐高度约为10mm 。 线圈安放在一个绝缘的无磁性的底板上，形成一个方框（见图1）。由样片的内缘形成的正方形边长为 图1 标准25cm 爱泼斯坦方圈 四个线圈中的每一个都应有2个绕组：初级绕组（外层，磁化绕组）、次级绕组（内层，感应电压绕组）。 。 mm 2201 0-
五金知识：矽钢片 -------------------------------------------------------------------------------- 来源: 发布日期： 电工用硅钢薄板俗称矽钢片或硅钢片。顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。一般厚度在1mm以下，故称薄板。硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。 电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。 （1）硅钢片的分类 A、硅钢片按其含硅量不同可分为低硅和高硅两种。低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为 2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。两者在实际使用中并无严格界限，常用高硅片制造大型电机。 B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。 （2）硅钢片性能指标 A、铁损低。质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。 B、磁感应强度高。在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。 C、叠装系数高。硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。 D、冲片性好。对制造小型、微型电机铁芯，这点更重要。 E、表面对绝缘膜的附着性和焊接性良好。 F、磁时效 G、硅钢片须经退火和酸洗后交货。 （一）电工用热轧硅钢薄板（GB5212-85） 电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。电工用热轧硅钢薄板也称热轧硅钢片。 热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。 （二）电工用冷轧硅钢薄板（GB2521-88）
高硅钢发展及制备技术研究进展 1高硅钢的特点概述 高硅钢一般是指含4.5 wt % - 6.7 wt %的Si-Fe合金，通用的高硅钢为6.5% Si-Fe。6.5wt%高硅钢是一种具有高磁导率、低矫顽力、低铁损等优异性能的软磁合金，6.5% Si高硅钢的电阻率p=82μΩ?cm，比3 wt% Si硅钢约高一倍(3 wt% Si硅钢ρ=48 μΩ?cm)，饱和磁感B s= 1.80T，相对于3 wt%Si硅钢较低（3 wt%Si硅钢为B s=2.03 T ），磁致伸缩系数λs凡近似为零，磁各向异性常数K1比3 wt%Si硅钢约低40%。高硅钢的磁性特点是高频下铁损明显降低，最大磁导率伽高和矫顽力H o低。正因为具有低铁损、高磁导率和低磁致伸缩系数等优异的软磁性能，所以高硅钢在高性能发电机、变压器、继电器、特别是微型电器部件等方面的应用前景十分广泛。然而，高硅钢的室温脆性大、加工性能差，很难釆用常规（铸造轧制）工艺制备薄板和带材，严重影响了该合金广泛的应用。 2硅钢研宄的现状 2.1高硅钢的发展现状 1953年日本NKK钢铁公司田中悟等采用一次大压下率冷轧、退火后明显的提高了含碳0. 05%、硅2. 94%,铝0. 02%。氮0. 0062%钢板中{110} <001>织构的取向度，且其磁性能也随之提升。由此研究者们开始逐渐意识到用AlN为抑制剂的一次大压下率轧制工艺可以制备出磁性高于普通取向硅钢的板材。因此，NKK公司于1961年在引进了美国Armco钢专利技术的基础上开始使用A1N和MnS混合作为抑制剂来制备高取向硅钢。直到1964年NKK才使用该工艺成功试制了高磁感取向硅钢，后被命名为Hi-B钢，但由于对该工艺的研究仍是处于初级阶段，因此其所制备的Hi-B钢磁性还极不稳定。与此同时，D. Brown等通过试验证明6. 5% Si-Fe单晶体铁损比普通的3% Si-Fe单晶体要低0. 2W/Kg，磁致伸缩也约为3%Si-Fe单晶体的1/10，磁各向异性约降低1/3。1965年，DJ. Burr通过拉伸试验测得5% Si-Fe的伸长率为1%~2%。随后，其有对加入Ni的5%Si-Fe的钢板进行拉伸试验，试验结果表明在钢中加入Ni明显的提高了钢的伸长率，如加入6%的Ni使得伸长率提高9%，加入7.5%的Ni使得伸长率提高20%。1966年，T. IShizaka等采用70%压下率在600℃-750℃对6.5%S i硅钢进行热轧，随后对其进行剪边处理后冷轧可使其从1mm轧到0. 3mm厚。至此，所生产的普通取向硅钢磁性能基本稳定，其铁损约下降到0. 05W/Kg。由此，研究者们开始着手致力于对6.5%Si制造过程简便化、经济化以及易操作化的研究。
硅钢带的生产 1903年美国和德国首先生产了热轧硅钢。美国阿姆柯钢公司于1935年开始生产冷轧 取向硅钢，20世纪40年代初生产无取向硅钢。50年代主要工业发达国家陆续引进阿姆柯技术专利。70年代前，世界约80％取向硅钢都按此专利生产。1968年日本新日铁正式生 产高磁感取向硅钢(Hi-B钢)。从1971年开始，美国等6个国家引进了日本Hi—B钢专利。从1968年开始，日本在冷轧电工钢产品质量、制造技术和装备、开发新产品和新技术、科研和测试技术各方面都远超过美国，处于领先地位。 我国太原钢铁(集团)公司于1954年首先生产热轧硅钢。1957年钢铁研究总院研制成功 冷轧取向硅钢，到1973年已掌握阿姆柯技术专利要点。1974年武汉钢铁(集团)公司从日本新日铁引进冷轧硅钢制造装备和专利，1979年正式生产11个牌号的冷轧取向及无取向硅钢。 4．1电工钢的分类及性能 4．1．1电工钢的分类 电工钢按其成分分为低碳低硅(碳含量很低，硅的质量分数小于0．5％)电工钢和硅钢 两类；按最终加工成形的方法分为热轧硅钢和冷轧硅钢两大类；按其磁各向异性分为取向电工钢和无取向电工钢。 热轧硅钢板均系无取向硅钢，硅钢的磁各向异性是在冷轧后通过二次再结晶过程发展 而成的，因此只有冷轧电工钢才有取向与无取向之分。由于产品的用途不同对磁各向异性的要求不同。在旋转状态下工作的电机要求电工钢磁各向同性，用无取向电工钢制造；变压器在静止状态下工作，要求沿一个方向磁化(轧制方向)，用冷轧取向硅钢制造，因此取向硅钢又称变压器钢。 我国电工用热轧硅钢薄板的国家标准号为GB5212—85；从20世纪60年代开始，主要 工业发达国家陆续停止了热轧硅钢板的生产。 我国冷轧晶粒取向、无取向磁性钢带(片)的国家标准号为GB2521—1996。 标准中的牌号表示方法为：以字母W表示无取向钢带(片)；以字母Q表示取向钢带(片)；以字母G表示取向钢中的高磁感材料。 在一些资料、书籍中，称普通取向硅钢为GO钢，高磁感取向硅钢为Hi-B钢， 电工钢分类见表3—1。 4．1．2电工钢的性能要求 4．1．2．1磁性能 电工钢是以其铁损和磁感应强度作为产品磁性保证值的。用户对电工钢的磁性能要求 如下： (1) 低的铁损。铁损(尸t)是由磁滞损耗(Ph)、涡流损耗(Pe)和反常损耗(Pa)三部分组成的。铁损低可节省大量电力、延长电机和变压器工作时间并简化冷却装置。因电工钢的铁损造成的电量损失占一个国家年发电量的2．5％一4．5％，其中变压器约占50％，小电机占30％，镇流器占15％。因此，各国生产电工钢板总是千方百计地降低铁损，并以铁损作为考核产品磁性能的最重要的指标，按铁损值作为划分牌号的依据。 (2) 高的磁感应强度。磁感应强度高，铁芯激磁电流(空载电流)降低，导线电阻引起的 铜损和铁芯铁损降低，可节省电能。当电机或变压器容量不变时，磁感应强度高可使铁芯体积缩小和质量减轻，节省电工钢板、导线等的用量，并使铁芯铁损和制造成本降低，有利于
磁场退火生产取向硅钢 近年来，各种物理外场已经越来越多地应用到金属的凝固和热处理中，其中磁场退火在调控材料微观组织结构上的潜力便受到广泛关注。已有研究表明，在金属材料的制备过程中引入磁场热处理，可以在一定程度上影响其再结晶织构。 目前，磁场已经应用于硅钢的研究中，磁场退火可以使取向硅钢织构得到一定程度的改善。沙玉辉等沿轧向施加磁场，对取向硅钢薄带进行退火处理发现，磁场退火能显著增加对称轧制薄带的再结晶Goss织构组分，减少非对称轧制薄带的Goss织构组分。 Masahashi N等的研究结果表明，磁场退火可以强化冷轧Fe-3.25%Si中（0 0 1）晶向沿外磁场方向的分布，但对平均晶粒尺寸没有明显影响。 目前，对于磁场对取向硅钢织构的影响机理主要从以下2个方面进行分析： ( 1 ) 由于磁晶各向异性，取向硅钢（0 0 1）方向具有最大磁导率，故其磁晶各向异性能最低，即磁场导致的自由能增加最小，促进（0 0 1）晶向平行磁场方向的晶粒长大，从而得到较大的晶粒尺寸。 ( 2 ) 磁场诱发产生的磁有序会阻碍原子扩散，进而降低了晶界的可动性，晶界可动性的降低将导致再结晶进程延迟，使原本不利的取向( 即非Goss组分) 获得较多的发展时间。 因此，磁场一方面通过磁晶各向异性能促进织构发展，另一方面通过降低晶界可动性促进非Goss织构发展。目前磁场对取向硅钢影响的研究尚待进一步开展，对磁场退火影响其再结晶机理的研究也有待于深入。 取向硅钢的退火技术根据取向硅钢的生产需要大致分为两种 普通取向硅钢带是指CGO 。CGO是1935年美国Armca 公司根据Goss专利技术开始组织生产的。该专利利用两阶段冷轧及高温退火，形成( 1 l 0 ) < 0 0 1 > 晶粒取向( 即Goss织构) 的硅钢片。 CGO的退火技术结合其生产分成4个独立阶段：第一阶段为一次冷轧后的中间退火。主要功能是消除应力、形成一次再结晶晶粒；第二阶段为二次冷轧后的脱碳退火。主要目的是脱碳；第三次退火为高温退火，进行二次再结晶、净化钢质和形成烧结硅酸镁底层；最后进行的热拉伸退火。完成烧结绝缘涂层、热拉伸平整，同时具有一定的消除应力、降低铁损的功能。 高磁感取向硅钢即Hi -B 。Hi -B是新日铁专利。于1968年正式生产后就开始陆续卖给世界各地。该专利的核心为A 1 N + M n S抑制剂和一次大压下率冷轧法。Hi -B的晶相结构比CGO具有更加完善的Goss织构。相比较CGO而言，其磁感应强度提高了1000高斯以上，导磁率约为3.5倍，磁致伸缩则小得多，约为1／2；另外，H i-B对应力的敏感性也大大降低。 H i-B的退火技术也分为四个独立阶段：第一阶段为常化退火，促进有利夹杂AlN的固溶析出；第二阶段为冷轧后连续退火，主要完成两个功能，其一为脱碳，另一个是完成初次再结晶，形成均匀细小的初次晶粒及少量的二次晶核；第三、四阶段分别为高温退火、热拉伸退火，其目的与CGO一致。
30XQ120及30Q130适用于S9 ,S10,S11A,S11B(必要结构调整)，适用种类为干式变压器，油浸变压器。同板差是指在一块钢板上厚度的偏差，是指测厚仪测量一块钢板的实际厚度值与实际厚度平均值的差，英文简称In bar。 同板差是指在一块钢板上厚度的偏差，指在同一张钢板上任意两点之间的厚度差的最大值。同板差就是根据纵向厚度和横向厚度两种检验结果确定的。它是检验同一张钢板上厚度差是否符合公差标准要求的一项指标。 在生产中板带钢的厚度是根据其中心点处的厚度波动加以控制的，出厂时也只作纵向厚度检验。对于轧后还要进行焊接或继续加工的钢板，如造船、锅炉、桥梁及冲压用钢板等，除了作纵向厚度检验外，还要作横向厚度检验。 1同一张钢板上任意两点之间的厚度差的最大值 使用测厚仪测几个点后（点的数量越多当然越精确），用最大值减去最小值得出的差值 1.》硅钢基础知识（含义、分类、牌号表示方法、涂层） 硅钢 silicon steel 含硅量0.5％～4.8％的铁硅合金。是电工领域广泛使用的一种软磁材料。电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。 硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。 硅钢分类： 热轧硅钢片： 热轧硅钢片是将Fe-Si合金用平炉或电炉熔融，进行反复热轧成薄板，最后在800-850℃退火后制成。热轧硅钢片主要用于发电机的制造，故又称热轧电机硅钢片，但其可利用率低，能量损耗大，近年相关部门已强冷要求淘汰。冷轧无取向硅钢片：冷轧无取向硅钢片最主要的用途是用于发电机制造，故又称冷轧电机硅钢。其含硅量0.5%-3.0%，经冷轧至成品厚度,供应态多为0.35mm和0.5mm厚的钢带。冷轧无取向硅钢的Bs高于取向硅钢；与热轧硅钢相比，其厚度均匀，尺寸精度高，表面光滑平整，从而提高了填充系数和材料的磁性能。冷轧取向硅钢片：冷轧取向硅钢带最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。与冷轧无取向硅钢相比，取向硅钢的磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。取向钢带在轧制方向的铁损仅为横向的1/3，磁导率之比为6：1，其铁损约为热轧带的1/2，磁导率为后者的2.5倍。硅钢片牌号表示方法： DR510-50表示铁损值...由公称厚度(扩大100倍的值)+代号A+铁损保证值(将频率50HZ,最大磁通密度为1.5T时的铁损值扩大100倍后的值) DR510-50表示铁损值为5.1,厚度为0.5mm的热轧硅...特点:铝的密度小,比重为2.7,约为铜的1/3;导电性,导热性,塑性,冷韧性都好冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T 的单位重量铁损值。）的100倍+厚度值的100倍。 如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。 （2）冷轧取向硅钢带（片） 表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T 的单位重量铁损值。）的100倍+厚度值的100倍。有时铁损值后加G表示高磁感。如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。 （3）热轧硅钢板 热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。 表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。如DR510-50表示铁损值为5.1，厚度为0.5mm的热轧硅钢板。家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。 2、日本牌号表示方法： （1）冷轧无取向硅钢带
高硅钢的轧制工艺 高硅硅钢片(6.5wt%Si) 由于具有十分优异的软磁性能，被广泛用于制作变压器和电机等机电设备铁芯。高硅钢具有低的中高频铁损，故易于实现高效节能；其磁致伸缩系数近似为零，故可实现清净无噪音；其磁导率很高，故可提高灵敏度。因此，高硅硅钢片特别适合在中高频、低铁损、低噪音条件下应用，是一类有利于环保节能且性能优异的软磁材料。但是，6.5%Si 高硅钢室温脆性大，热加工性能差，难以用通常的热轧、冷轧和退火传统工艺进行生产，这严重影响了其在工业领域的应用。为此，现在正在积极研发针对高硅钢特点的特殊轧制工艺。 有研究表明，含 4%～7%Si 的高硅钢坯，在 900℃以上温度范围内有很好的 加工性能，在900℃以下时加工性能下降，到600℃左右就难以轧制。可见高硅钢带轧制时，存在不可轧制的极限温度。日本 NKK 公司提出一项采用包套轧制法制造高硅钢板的专利，其方法是将一块或数块叠层高硅钢板作为芯材，周围由包覆材料如低碳钢(～0.1%C) 包覆并加以焊封，然后在芯材温度低于900℃时热轧。为便于轧制钢板的剥离，在钢板包覆前需涂上剥离剂，能与钢板表面形成一层绝缘膜，并在轧制温度下不发生分解。常用无机剥离剂如MgO、Al2O3、SiO2、TiO2和 MgPO5当中的一种或数种。包套轧制成品钢带表面形状好，宽度和厚度范围宽，但整个生产过程中工艺控制因素非常复杂和严格，工艺范围窄，因而很难掌握，成本较高，未能实现工业化。 我国北京科技大学通过微合金化并结合适当热处理方式利用传统轧制法制备出了0.03mm 厚 6.5%Si 高硅钢。通过添加微量 Al、Ti、Ni、B 缩小高硅钢的 B + DO3有序相区，改善晶界间的结合，避免高脆相的形成，提高塑性和机械加2 工性能。通过铸锭退火、自由锻造、控温热轧(1050 ～850℃)、热轧退火、控温温轧(350～650℃) 、温轧热处理、反复冷轧制备出了 0.03～0.05 mm 厚的6.5 %S i 高硅钢薄板，在 H2+ N2保护气氛中退火得到P0. 07 /40k为 26.1W/kg的高频铁损。 除了改进传统轧制之外，人们也在积极研发新的制备方法。粉末压延法就是其中之一。粉末压延工艺的要点为: 将颗粒尺寸为150μm的高纯铁粉和纯度为 9 9.9 %、颗粒尺寸为60μm的硅粉，按 m(Fe) ∶ m(Si) = 93.5∶ 6.5(重量百分比) 称

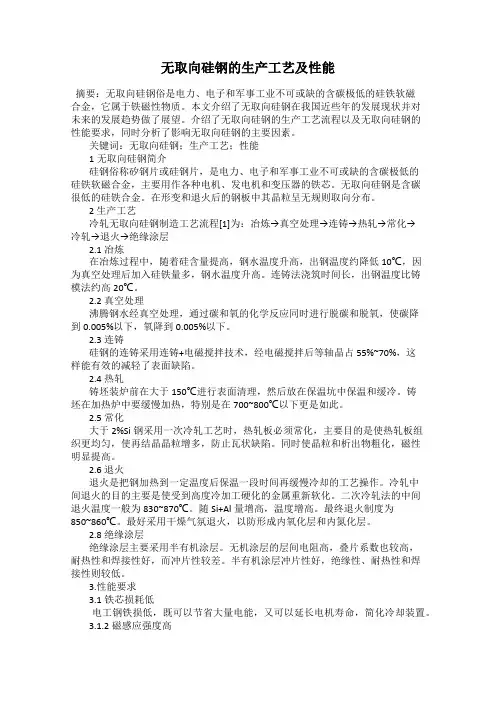

无取向硅钢的生产工艺及性能 摘要：无取向硅钢俗是电力、电子和军事工业不可或缺的含碳极低的硅铁软磁 合金，它属于铁磁性物质。本文介绍了无取向硅钢在我国近些年的发展现状并对 未来的发展趋势做了展望。介绍了无取向硅钢的生产工艺流程以及无取向硅钢的 性能要求，同时分析了影响无取向硅钢的主要因素。 关键词：无取向硅钢；生产工艺；性能 1无取向硅钢简介 硅钢俗称矽钢片或硅钢片，是电力、电子和军事工业不可或缺的含碳极低的 硅铁软磁合金，主要用作各种电机、发电机和变压器的铁芯。无取向硅钢是含碳 很低的硅铁合金。在形变和退火后的钢板中其晶粒呈无规则取向分布。 2 生产工艺 冷轧无取向硅钢制造工艺流程[1]为：冶炼→真空处理→连铸→热轧→常化→ 冷轧→退火→绝缘涂层 2.1 冶炼 在冶炼过程中，随着硅含量提高，钢水温度升高，出钢温度约降低10℃，因 为真空处理后加入硅铁量多，钢水温度升高。连铸法浇筑时间长，出钢温度比铸 模法约高20℃。 2.2 真空处理 沸腾钢水经真空处理，通过碳和氧的化学反应同时进行脱碳和脱氧，使碳降 到0.005%以下，氧降到0.005%以下。 2.3 连铸 硅钢的连铸采用连铸+电磁搅拌技术，经电磁搅拌后等轴晶占55%~70%，这 样能有效的减轻了表面缺陷。 2.4 热轧 铸坯装炉前在大于150℃进行表面清理，然后放在保温坑中保温和缓冷。铸 坯在加热炉中要缓慢加热，特别是在700~800℃以下更是如此。 2.5 常化 大于2%Si钢采用一次冷轧工艺时，热轧板必须常化，主要目的是使热轧板组 织更均匀，使再结晶晶粒增多，防止瓦状缺陷。同时使晶粒和析出物粗化，磁性 明显提高。 2.6 退火 退火是把钢加热到一定温度后保温一段时间再缓慢冷却的工艺操作。冷轧中 间退火的目的主要是使受到高度冷加工硬化的金属重新软化。二次冷轧法的中间 退火温度一般为830~870℃。随Si+Al量增高，温度增高。最终退火制度为 850~860℃。最好采用干燥气氛退火，以防形成内氧化层和内氮化层。 2.8 绝缘涂层 绝缘涂层主要采用半有机涂层。无机涂层的层间电阻高，叠片系数也较高， 耐热性和焊接性好，而冲片性较差。半有机涂层冲片性好，绝缘性、耐热性和焊 接性则较低。 3.性能要求 3.1铁芯损耗低 电工钢铁损低，既可以节省大量电能，又可以延长电机寿命，简化冷却装置。 3.1.2磁感应强度高
