图（3）所示的全波整滤电路，需要变压器有一个使两端对称的次级中心抽头，这给制作上带来很多的麻烦。另外，这种电路中，每只整流二极管承受的最大反向电压，是变压器次级电压最大值的两倍，因此需用能承受较高电压的二极管。
三、桥式整流电路
桥式整流电路是使用最多的一种整流电路。这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。
课题单相桥式整流电路执教者教学时间40×2分钟 教学方法启发讲授、项目示范、练习巩固教学用具黑板/粉笔，投影，二极管整流电路示范装置，交流电源调节器，通用双踪示波器，万用表 教学目的通过对单相桥式整流电路原理的理解，能够正确的使用和安装单向桥式整流电路或桥堆（1）根据二极管的单向导电性正确判断桥中二极管的导通、截止状态，并用波形表示；（2）使用示波器分析工作中电路的波形，正确判断桥及桥中二极管的工作情况是否正常；（3）使用万用表对桥的输入、输出电压进行测量、监控，掌握桥的输入、输出关系；（4）根据要求正确地选择二极管或集成的桥堆； （5）正确安装整流桥并接入电路，注意好的职业习惯的培养； 教学重点单向桥式整流电路原理的理解及电路安装 教学难点（1）桥中各桥臂二极管的工作情况分析；（2）整流桥中二极管参数的选择； （3）二极管在整流电路安装时的操作要点。 教学过程 项目内容备注 导入：8min 1、二极管的单向导电性； 2、单向半波、全波整流电路的优劣特点 使用万用表和示波器 对相关内容进行复习。
教学过程( 续) 新 课： 65 min 单相桥式 整流电路 原理 (35min) 1、用不同颜色的发光二极管代替普通的整流二极管组成桥式整流电路，正确接入电 路，演示二极管整流过程。 2、将双踪示波器分别接入相邻、相对两桥臂，观察其变化过程。(1、2共18min) 3、使用万用表对其输入、输出电压进一步跟踪，调节输入电压的大小，测量输出电 压，发现它们之间的数量关系。（14min） 4、师生对上述过程进行分析，探究上述现象形成的原因。(3min) 运用模块式任务导向 教学原理，展开教学， 以突出重点、分化难 点。 器件的选 择与电路 安装 (30min) 1、根据上述原理分析，获得二极管桥式整流电路中二极管上承受最大反压、流过二 极管整流电流值与整流桥交流侧输入电压的关系，从而理解该电路在选择二极管时 所采用的经验式。 2、示范练习并指导学生根据需要选择二极管，并将其正确接入电路。 注意事项 电路安装时，一定要认准交流侧“阴阳-阴阳”串联，直流侧“阴阴-阳阳”并联； 测试桥式整流电路输入、输出电压时要注意万用表使用安全； 测试信号波形时，因测试探头“公共接地”端在测试中的作用，在测试时为了分析方便，当测试扫描一旦确 定，在进行输出、管压降测试时，不要再次调节该参数。 课堂总结及作 业布置(5min) 总结本教学单元的重点，巧妙设置问题考查学生的掌握程度，同时提出思考，为进入滤波电路学习做好铺垫。课堂答疑（2 min）针对本教学单元内的相关问题，课堂上回答学生的疑问，并对比较集中的、非常规性的问题在全班进行解释。教学反思（附后） 2
半波整流、全波整流、桥式整流的详细介绍,适合入门者

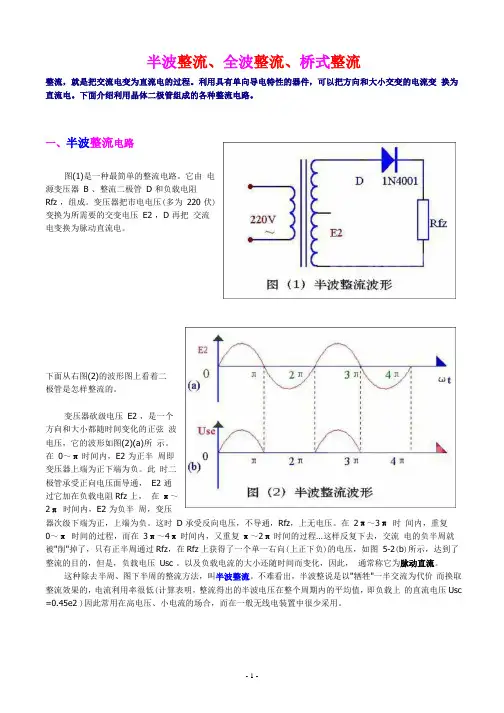

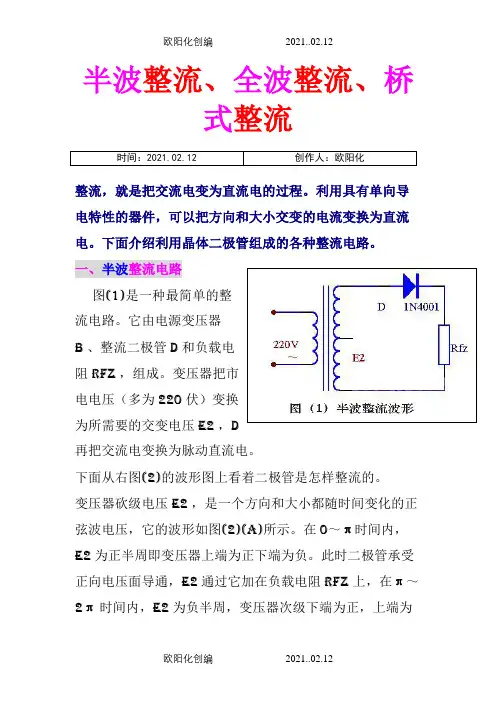

半波整流、全波整流、桥式整流 整流，就是把交流电变为直流电的过程。利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。下面介绍利用晶体二极管组成的各种整流电路。 一、半波整流电路 图(1)是一种最简单的整流电路。它由 电源变压器B 、整流二极管D 和负载电阻 Rfz ，组成。变压器把市电电压（多为220 伏）变换为所需要的交变电压E2 ，D 再把 交流电变换为脉动直流电。 下面从右图(2)的波形图上看着二 极管是怎样整流的。 变压器砍级电压E2 ，是一 个方向和大小都随时间变化的正 弦波电压，它的波形如图(2)(a) 所示。在0～π时间内，E2 为正 半周即变压器上端为正下端为 负。此时二极管承受正向电压面 导通，E2 通过它加在负载电阻 Rfz上，在π～2π时间内，E2 为负半周，变压器次级下端为正，上端为负。这时D 承受反向电压，不导通，Rfz，上无电压。在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。 这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
1.第一种得模拟电子书上(第三版442页)介绍得经典电路。A1用得就是半波整流并且放大 两倍,A2用得就是求与电路,达到精密整流得目得。(R1=R3=R4=R5=2R2) 2.第二种方法瞧起来比较简单A1就是半波整流电路,就是负半轴有输出,A2得电压跟随器 得变形,正半轴有输出,这样分别对正负半轴得交流电进行整流！(R1=R2) 3.第三种电路
仿真效果如下: 这个电路真就是她妈得坑爹,经过我半天得分析才发现就是这样得结论:Uo=-|Ui|,整出来得电路全就是负得,真想不通为什么作者放到这里,算了先把分析整理一下: 当Ui>0得时候电路等效就是这样得
放大器A就是同相比例电路,Uo1=(1+R2/R1)Ui=2Ui 放大器B就是加减运算电路,Uo2=(1+R2/R1)Ui-(R4/R3)Uo1=-Ui 当Ui<0得时候电路图等效如下: 放大器A就是电压跟随器,放大器B就是加减运算电路 式子整理:Uo2=(1+R4/(R2+R3))Ui- R4/(R2+R3)Ui=Ui 以上就是这个电路得全部分析,但就是想达到正向整流得效果就应该把二极管全部反向过来电路与仿真效果如下图所示
4.第四种电路就是要求所有电阻全部相等。这个仿真相对简单。 电路与仿真效果如下 计算方法如下: 当Ui>0时,D1导通,D2截止(如果真就是不清楚为什么就是这样分析,可以参照模拟电子技术书上对于第一种电路得分析),这就是电路图等效如下(R6就是为了测试信号源用得跟这个电路没有直接得关系,不知道为什么不加这个电阻就仿真不了)
放大器A构成反向比例电路,uo1=-ui, 这时在放大器B得部分构成加减运算电路,uo2=-uo1=-(-ui) 注意:这里放大器B得正相输入端就是相当于接地得,我刚开始一直没有想通,后来明白了,这一条线路上就是根本就没有电流得,根本就没有办法列出方程来。(不知道这么想就是不就是正确得) 当Ui<0得时候,D1截止,D2导通,电路图等效如下: 这时就需要列方程了 Ui<0时Ui/R1=-(U2/R5+U2/(R2+R3))计算得到U2=-2/3 Ui 再根据U2/(R2+R3)=(U0-U2)/R4 得到U0=3/2 U2 带入得到U0=-Ui
1主电路的原理 1.1主电路 其原理图如图1所示。 图1 三相桥式全控整理电路原理图 习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。从后面的分析可知，按此编号，晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。 1.2主电路原理说明 整流电路的负载为带反电动势的阻感负载。假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角α=0o时的情况。此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。此时电路工作波形如图2所示。
图2 反电动势α=0o时波形 α=0o时，各晶闸管均在自然换相点处换相。由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。在分析ud的波形时，既可从相电压波形分析，也可以从线电压波形分析。从相电压波形看，以变压器二次侧的中点n为参考点，共阴极组晶闸管导通时，整流输出电压ud1为相电压在正半周的包络线；共阳极组导通时，整流输出电压ud2为相电压在负半周的包络线，总的整流输出电压ud = ud1－ud2是两条包络线间的差值，将其对应到线电压波形上，即为线电压在正半周的包络线。
半波整流电路 ★工作原理 电路如右图所示，设 在u2的正半周，A点为正，B点为负，二极管外加正向电压， 因而处于导通状态。电流从A点流出，经过二极管D和负载 电阻流入B点，。 在u2的负半周，B点为正，A点为负，二极管外加反向电压，因而处于截止状态。。波形如下图所示。 ★主要参数 ◆输出电压的平均值：就是负载电阻上电压的平均值U O(A V)。 ◆负载电流的平均值 ◆整流输出电压的脉动系数S：为整流输出电压的基波峰值U OM与输出电压平均值U O(A V)之比，即 S愈大，脉动愈大。 半波整流电路的输出脉动很大。
★二极管的选择 二极管的正向平均电流等于负载电流平均值，即 二极管承受的最大反向电压等于变压器副边的峰值电压，即 允许电源电压波动±10％，最大整流平均电流I F 最高反向工作电压U R均应至少留有10%的余地， 单相半波整流的特点：电路简单、所用二极管少。输出电压低、交流分量大(即脉动大)，效率低。只适用于整流电流小，对脉动要求不高的场合。 单相桥式整流电路 ★工作原理 设变压器，U2为其有效值。 ◆当u2为正半周时，D1和D3管导通，D2和D4管 截止，电流由A点流出，方向如右图所示。 u O=u2，D2和D4管承受的反向电压为-u2。 ◆当u2为负半周时，D2和D4管导通，D1和D3 管截止，电流由B点流出，方向如右图所示。 u O=-u2，D1和D3管承受的反向电压为u2。 由于D1、D3和D2、D4两对二极管交替导通， 致使负载电阻R L上在u2的整个周期内都有电 流通过，而且方向不变，输出电压 。如右图所示为其电压 和电流的波形，实现了全波整流。 ★输出电压平均值U O(A V)和输出电流平均值I O(A V) ◆输出电压平均值
三相半波桥式（全波）整流及六脉冲整流电路 1. 三相半波整流滤波 当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来。图1所示就是三相半波整流电路原理图。在这个电路中，三相中的每一相都和单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差120o 叠加，并且整流输出波形不过0点，其最低点电压 式中Up——是交流输入电压幅值。 并且在一个周期中有三个宽度为120o的整流半波。因此它的滤波电容器的容量可以比单相半波整流和单相全波整流 时的电容量都小。 图1 三相半波整流电路原理图 2. 三相桥式（全波）整流滤波 图2所示是三相桥式全波整流电路原理图。图3是它们的整流波形图。图3(a)是三相交流电压波形；图3(b)是三相半波整流电压波形图；图3(c)是三相全波整流电压波形图。在输出波形图中，N粗平直虚线是整流滤波后的平均输出电压值，虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输出电压波形。
图2 三相桥式全波整流电路原理图 由图1和图2可以看出，三相半波整流电路和三相桥式全波整流电路的结构是有区别的。 （1）三相半波整流电路只有三个整流二极管，而三相全波整流电路中却有六只整流二极管； (2) 三相半波整流电路需要输入电源的中线，而三相全波整流电路则不需要输入电源的中线。 由图3可以看出三相半波整流波形和三相全波整流电路则不需要输入电源的中线。 图3 三相整流的波形图 ①三相半波整流波形的脉动周期是120o而三相全波整流波形的脉动周期是60o； ②三相半波整流波形的脉动幅度和输出电压平均值：三相半波整流波形的脉动幅度是： (1) 式中U——脉动幅度电压；Up是正弦半波幅值电压，比如有效值为380V的线电压， 其半波幅值电压为： (2)
一、三相桥式全控整流电路分析 三相桥式全控整流电路原理图如图所示。三相桥式全控整流电路是由三相半波可控整流电路演变而来的，它由三相半波共阴极接法(VT1，VT3，VT5)和三相半波共阳极接法(VT1，VT6，VT2)的串联组合。 其工作特点是任何时刻都有不同组别的两只晶闸管同时导通，构成电流通路，因此为保证电路启动或电流断续后能正常导通，必须对不同组别应到导通的一对晶闸管同时加触发脉冲，所以触发脉冲的宽度应大于π／3的宽脉冲。宽脉冲触发要求触发功率大，易使脉冲变压器饱和，所以可以采用脉冲列代替双窄脉冲；每隔π／3换相一次，换相过程在共阴极组和共阳极组轮流进行，但只在同一组别中换相。接线图中晶闸管的编号方法使每个周期内6个管子的组合导通顺序是VT1-VT2-VT3-VT4-VT5-VT6；共阴极组T1，T3，T5的脉冲依次相差2π／3；同一相的上下两个桥臂，即VT1和VT4，VT3和VT6，VT5和VT2的脉冲相差π，给分析带来了方便；当α=O时，输出电压Ud一周期内的波形是6个线电压的包络线。所以输出脉动直流电压频率是电源频率的6倍，比三相半波电路高l倍，脉动减小，而且每次脉动的波形都一样，故该电路又可称为6脉动整流电路。
在第（1）段期间，a相电压最高，而共阴极组的晶闸管VT1被触发导通，b相电位最低，所以供阳极组的晶闸管KP6被触发导通。这时电流由a相经VT1流向负载，再经VT6流入b 相。变压器a、b两相工作，共阴极组的a相电流为正，共阳极组的b相电流为负。加在负载上的整流电压为ud=ua-ub=uab 经过60°后进入第(2)段时期。这时a相电位仍然最高，晶闸管VTl继续导通，但是c 相电位却变成最低，当经过自然换相点时触发c相晶闸管VT2，电流即从b相换到c相，VT6承受反向电压而关断。这时电流由a相流出经VTl、负载、VT2流回电源c相。变压器a、c 两相工作。这时a相电流为正，c相电流为负。在负载上的电压为ud=ua-uc=uac 再经过60°，进入第(3)段时期。这时b相电位最高，共阴极组在经过自然换相点时，触发导通晶闸管VT3，电流即从a相换到b相，c相晶闸管VT2因电位仍然最低而继续导通。此时变压器bc两相工作，在负载上的电压为ud=ub-uc=ubc 余相依此类推。 仿真实验 “alpha_deg”是移相控制角信号输入端，通过设置输入信号给它的常数模块参数便可以得到不同的触发角α，从而产生给出间隔60度的双脉冲。 二、MATLAB仿真 （1）MATLAB simulink模型如图 （2）参数设置 电源参数设置：电压设置为380V，频率设为50Hz。注意初相角的设置，a相电压设为0，b相电压设为-120，a相电压设为-240。
1 单相桥式整流电路设计 单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。下面分析两种单相桥式整流电路在带电感性负载的工作情况。 单相半控整流电路的优点是：线路简单、调整方便。弱点是：输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。 单相全控式整流电路其输出平均电压是半波整流电路2倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。 单相半波相控整流电路因其性能较差，实际中很少采用，在中小功率场合采用更多的是单相全控桥式整流电路。 根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负载）。 1.1元器件的选择 1.1.1晶闸管的介绍 晶管又称为晶体闸流管，可控硅整流（Silicon Controlled Rectifier--SCR），开辟了电力电子技术迅速发展和广泛应用的崭新时代; 20世纪80年代以来，开始被性能更好的全控型器件取代。能承受的电压和电流容量最高，工作可靠，以被广泛应用于相控整流、逆变、交流调压、直流变换等领域，成为功率低频（200Hz 以下）装置中的主要器件。晶闸管往往专指晶闸管的一种基本类型--普通晶闸管。广义上讲，晶闸管还包括其许多类型的派生器件 1)晶闸管的结构 晶闸管是大功率器件，工作时产生大量的热，因此必须安装散热器。 晶闸管有螺栓型和平板型两种封装 引出阳极A、阴极K和门极（或称栅极）G三个联接端。 对于螺栓型封装，通常螺栓是其阳极，能与散热器紧密联接且安装方便
精密全波整流电路 图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计.图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益 图2优点是匹配电阻少,只要求R1=R2 图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3 图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点. 图5 和图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计 图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K 图8的电阻匹配关系为R1=R2 图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称. 图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性. 图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡. 精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态. 结论: 虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种. 图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波. 图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了.

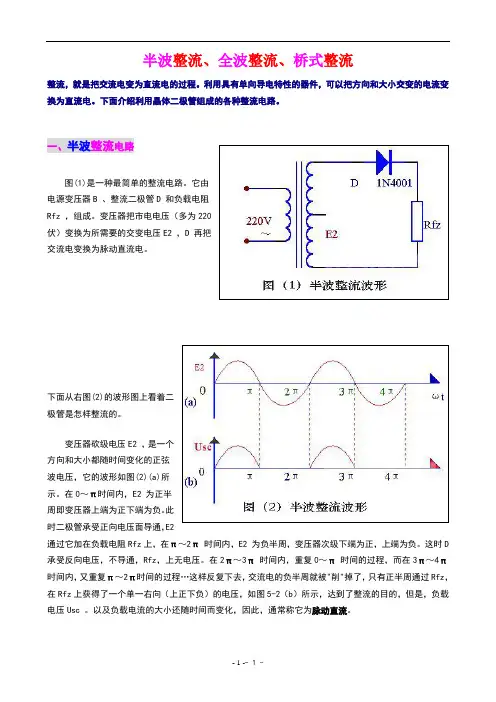

一、半波整流电路 图１ 图1是一种最简单的整流电路。它由电源变压器B、整流二极管D和负载电阻Rfz组成。变压器把市电电压变换为所需要的交变电压e2，D 再把交流电变换为脉动直流电。 下面从图2的波形图上看看二极管是怎样整流的。 图２ 变压器次级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图2（a）所示。在0～π时间内，e2 为正半周即变压器上端为正下端为负。此时整流二极管承受正向电压而导通，e2 通过它加在负载电阻Rfz上，在π～2π时间内，e2 为负半周，变压器次级下端为正，上端为负。这时D承受反向电压，不导通，Rfz上无电压。在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图2（b）所示，达到了整流的目的，但是，负载电压Usc 。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。 这种除去半周、留下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。 二、全波整流电路 如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图3是全波整流电路的电原理图。 图３ 全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。
十种运放精密全波整流电路 图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计. 图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益 图2优点是匹配电阻少,只要求R1=R2 图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3
图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点. 图5 和图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计 图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K
图8的电阻匹配关系为R1=R2 图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称. 图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性. 图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡. 精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态. 结论: 虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种. 图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波. 图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了. 图3的优势在于高输入阻抗. 其它几种,有的在D2导通的半周内,通过A2的复合实现A1的负反馈,对有些运放会出现自激. 有的两个半波的输入阻抗不相等,对信号源要求较高. 两个单运放型虽然可以实现整流的目的,但是输入\输出特性都很差.需要输入\输出都加跟随
半波整流全波整流桥式整流的详细介绍适合入门者 The Standardization Office was revised on the afternoon of December 13, 2020

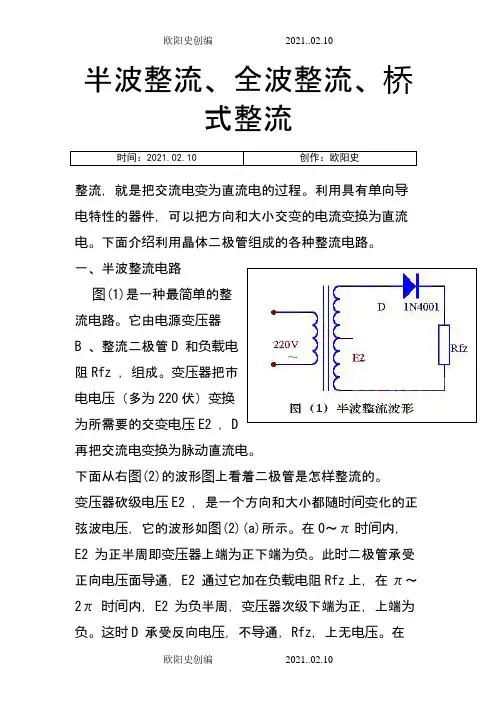

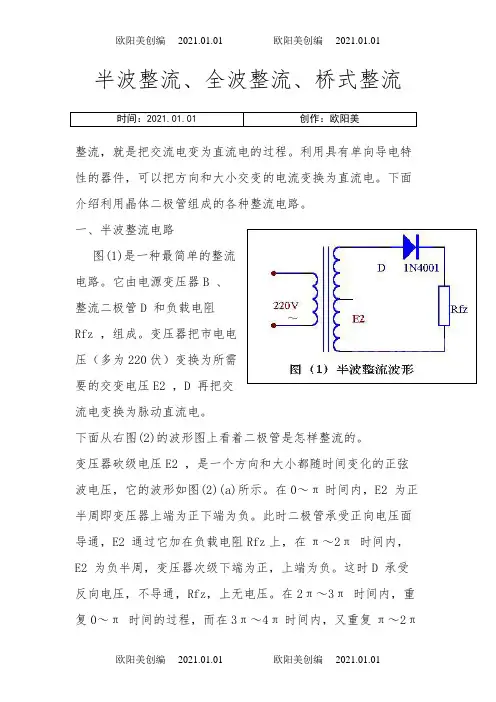

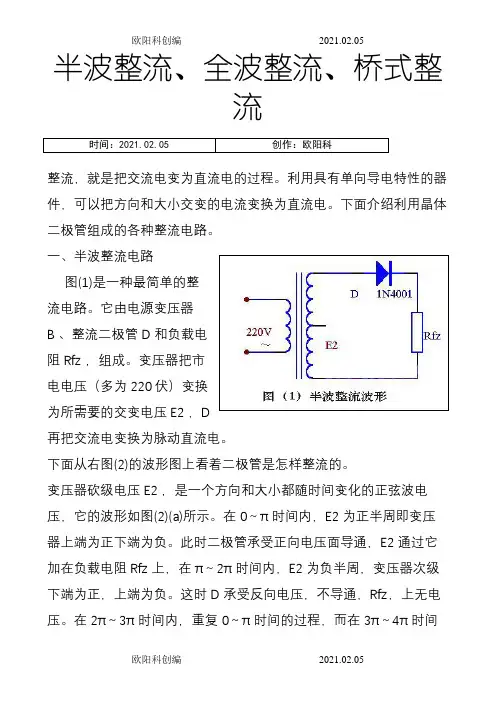

半波整流、全波整流、桥式整流 整流，就是把交流电变为直流电的过程。利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。下面介绍利用晶体二极管组成的各种整流电路。 一、半波整流电路 图(1)是一种最简单的整流电路。它由 电源变压器B 、整流二极管D 和负载电阻 Rfz ，组成。变压器把市电电压（多为220 伏）变换为所需要的交变电压E2 ，D 再把 交流电变换为脉动直流电。 下面从右图(2)的波形图上看着二 极管是怎样整流的。 变压器砍级电压E2 ，是一 个方向和大小都随时间变化的正 弦波电压，它的波形如图(2)(a) 所示。在0～π时间内，E2 为正 半周即变压器上端为正下端为 负。此时二极管承受正向电压面 导通，E2 通过它加在负载电阻 Rfz上，在π～2π时间内，E2 为负半周，变压器次级下端为正，上端为负。这时D 承受反向电压，不导通，Rfz，上无电压。在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。 这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc = ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
1.第一种的模拟电子书上（第三版442页）介绍的经典电路。A1用的是半波整流并且放 大两倍，A2用的是求和电路，达到精密整流的目的。（R1=R3=R4=R5=2R2） 2.第二种方法看起来比较简单A1是半波整流电路，是负半轴有输出，A2的电压跟随器的 变形，正半轴有输出，这样分别对正负半轴的交流电进行整流！(R1=R2) 3.第三种电路
仿真效果如下： 这个电路真是他妈的坑爹，经过我半天的分析才发现是这样的结论：Uo=-|Ui|，整出来的电路全是负的，真想不通为什么作者放到这里，算了先把分析整理一下： 当Ui>0的时候电路等效是这样的
放大器A是同相比例电路，Uo1=（1+R2/R1）Ui=2Ui 放大器B是加减运算电路，Uo2=（1+R2/R1）Ui-（R4/R3）Uo1=-Ui 当Ui<0的时候电路图等效如下： 放大器A是电压跟随器，放大器B是加减运算电路 式子整理：Uo2=（1+R4/（R2+R3））Ui- R4/（R2+R3）Ui=Ui 以上是这个电路的全部分析，但是想达到正向整流的效果就应该把二极管全部反向过来电路和仿真效果如下图所示
4.第四种电路是要求所有电阻全部相等。这个仿真相对简单。 电路和仿真效果如下 计算方法如下： 当Ui>0时，D1导通，D2截止（如果真是不清楚为什么是这样分析，可以参照模拟电子技术书上对于第一种电路的分析），这是电路图等效如下（R6是为了测试信号源用的跟这个电路没有直接的关系，不知道为什么不加这个电阻就仿真不了）
放大器A构成反向比例电路，uo1=-ui， 这时在放大器B的部分构成加减运算电路，uo2=-uo1=-(-ui) 注意：这里放大器B的正相输入端是相当于接地的，我刚开始一直没有想通，后来明白了，这一条线路上是根本就没有电流的，根本就没有办法列出方程来。（不知道这么想是不是正确的） 当Ui<0的时候，D1截止，D2导通，电路图等效如下： 这时就需要列方程了 Ui<0时Ui/R1=-(U2/R5+U2/(R2+R3))计算得到U2=-2/3 Ui 再根据U2/(R2+R3)=(U0-U2)/R4 得到U0=3/2 U2 带入得到U0=-Ui
十种精密全波整流电路图 图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计. 图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益。 图2优点是匹配电阻少,只要求R1=R2
图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3 图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点。 图5 和图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计。
图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K 图8的电阻匹配关系为R1=R2 图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称。
图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性。 图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡。 精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态。 结论: 虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种。 图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波。 图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了。 图3的优势在于高输入阻抗。 其它几种,有的在D2导通的半周内,通过A2的复合实现A1的负反馈,对有些运放会出现自激. 有的两个半波的输入阻抗不相等,对信号源要求较高。
1、桥式整流 桥式整流电路是使用最多的一种整流电路。这种电路,只要增加两只二极管口连接成"桥"式结构,便具有全波整流电路的优点,而同时在一定程度上克服了它的缺点。 桥式整流电路如图Z0705所示，其中图（a）、（b）、（c）是它的 三种不同画法。它是由电源变压器、四只整流二极管D1~4 和负载 电阻R L组成。四只整流二极管接成电桥形式，故称桥式整流。 桥式整流电路的工作原理如图Z0706所示。在u2的正半周，D1、 D3导通，D2、D4截止， 电流由T R次级上端经 D1→R L →D3回到 TR次级下端，在负载 RL上得到一半波整流 电压。 在u2的负半周，D1、 D3截止，D2、D4导通， 电流由Tr次级的下端 经D2→R L→D4回到 Tr次级上端，在负载RL 上得到另一半波整流 电压。 这样就在负载RL上得到一个与全波整流相同的电压波形，其电 流的计算与全波整流相同，即 UL = 0.9U2 GS0709 I L = 0.9U2／R L GS0710 流过每个二极管的平均电流为 I D= I L／2 = 0.45 U2／R L 每个二极管所承受的最高反向电压为 2、半波整流电路 半波整流电路，由电源变压器Tr整流二极管D和负载电阻RL组成，如下图所示。电路的工作过程是：在u2的正半周（ωt=0~π），二极管因加正向偏压而导通，有电流iL流过负载电阻RL。由于将二极管看作理想器件，故RL上的电压uL与u2的正半周电压基本相同。
市电（交流电网）变为稳定的直流电需经过变压、整流、滤波和稳压四个过程。利用二极管的单向导电性，将大小和方向都随时间变化的工频交流电变换成单方向的脉动直流电的过程称为整流。有时将变压器、整流电路和滤波电路一起统称为整流器。 （1）正半周u2瞬时极性a(+)，b(-)，VD正偏导通，二极管和负载上有电流流过。若向压降UF忽略不计，则uo=u2。 （2）负半周u2瞬时极性a(-)，b(+)，VD反偏截止，IF≈0，uD=u2。

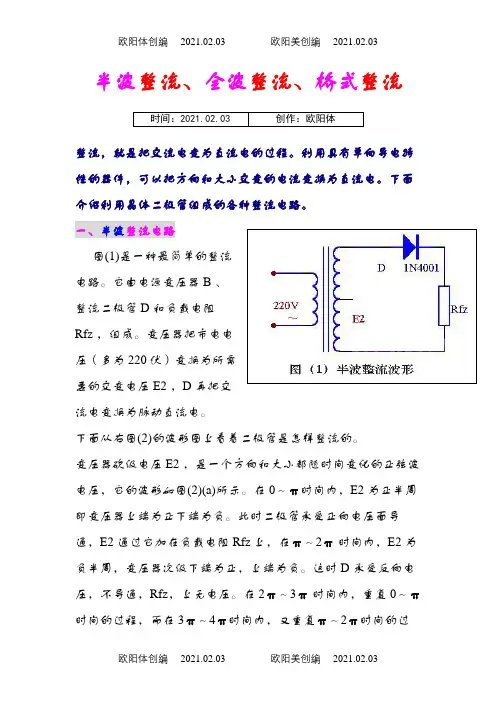

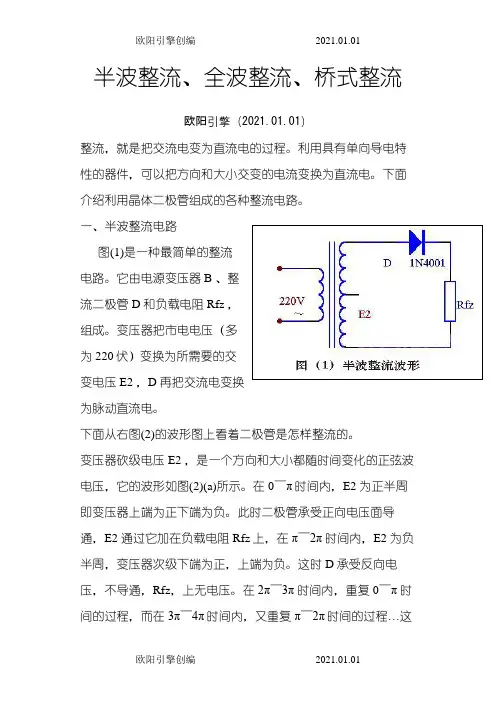

1、交流整流分类： 半波整流、全波整流、桥式整流 2、分类介绍： 半波整流： 图1-1、是一种最简单的整流电路。它由电源变压器B 、整流二极管D 和负载电阻Rfz组成。变压器把市电电压（多为220伏）变换为所需要的交变电压e2 ，D 再把交流电变换为脉动直流电。 下面从图1-2的波形图上看着二极管是怎样整流的。 变压器砍级电压e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图1-2（a）所示。在0～K时间内，e2 为正半周即变压器上端为正下端为负。此时二极管承受正向电压面导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。这时D 承受反向电压，不导通，Rfz，上无电压。在π～2π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图1-2（b）所示，达到了整流的目的，但是，负载电压Usc。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。 这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整流是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc = ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
全波整流 如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图2-1是全波整流电路的电原理图。全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b，构成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。全波整流电路的工作原理，可用图2-2所示的波形图说明。在0～π 间内，e2a 对Dl为正向电压，D1 导通，在Rfz上得到上正下负的电压；e2b对D2 为反向电压，D2 不导通（见图2-2 b）。在π-2π时间内，e2b对D2 为正向电压，D2 导通，在Rfz 上得到的仍然是上正下负的电压；e2a 对D1 为反向电压，D1 不导通（见图2-2 c）。
十种精密全波整流电路 图中精密全波整流电路的名称，纯属本人命的名，只是为了区分；除非特殊
说明，增益均按1设计。 图1是最经典的电路，优点是可以在电阻R5上并联滤波电容。电阻匹配关系为R1=R2，R4=R5=2R3；可以通过更改R5来调节增益 图2优点是匹配电阻少，只要求R1=R2 图3的优点是输入高阻抗，匹配电阻要求R1=R2，R4=2R3 图4的匹配电阻全部相等，还可以通过改变电阻R1来改变增益。缺点是在输入信号的负半周，A1的负反馈由两路构成，其中一路是R5，另一路是由运放A2复合构成，也有复合运放的缺点。 图5 和图6 要求R1=2R2=2R3，增益为1/2，缺点是:当输入信号正半周时，输出阻抗比较高，可以在输出增加增益为2的同相放大器隔离。另外一个缺点是正半周和负半周的输入阻抗不相等，要求输入信号的内阻忽略不计 图7正半周，D2通，增益=1+(R2+R3)/R1；负半周增益=-R3/R2；要求正负半周增益的绝对值相等，例如增益取2，可以选R1=30K，R2=10K，R3=20K 图8的电阻匹配关系为R1=R2 图9要求R1=R2，R4可以用来调节增益，增益等于1+R4/R2；如果R4=0，增益等于1；缺点是正负半波的输入阻抗不相等，要求输入信号的内阻要小，否则输出波形不对称。 图10是利用单电源运放的跟随器的特性设计的，单电源的跟随器，当输入信号大于0时，输出为跟随器；当输入信号小于0的时候，输出为0。使用时要小心单电源运放在信号很小时的非线性。而且，单电源跟随器在负信号输入时也有非线性。 图7，8，9三种电路，当运放A1输出为正时，A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的，由于两个运放的复合(乘积)作用，可能环路的增益太高，容易产生振荡。 精密全波电路还有一些没有录入，比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的，其实和这个高阻抗型的原理一样，就没有专门收录，其它采用A1的输出只接一个二极管的也没有收录，因为在这个二极管截止时，A1处于开环状态。 结论: 虽然这里的精密全波电路达十种，仔细分析，发现优秀的并不多，确切的说只有3种，就是前面的3种。 图1的经典电路虽然匹配电阻多，但是完全可以用6个等值电阻R实现，
摘要 随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。但是晶杂管相控整流电路中随着触发角α的增大，电流中谐波分量相应增大，因此功率因素很低。把逆变电路中的SPWM控制技术用于整流电路，就构成了PWM整流电路。通过对PWM 整流电路的适当控制，可以使其输入电流非常接近正弦波，且和输入电压同相位，功率因素近似为1。这种整流电路称为高功率因素整流器，它具有广泛的应用前景。 关键词：晶闸管，单相桥式电路，整流
第一章设计要求及方案的选择 1.1设计任务 1、进行设计方案的比较，并选定设计方案； 2、完成单元电路的设计和主要元器件说明； 3、完成主电路的原理分析,各主要元器件的选择； 4、驱动电路的设计,保护电路的设计； 1.2设计要求 1、负载为感性负载L=700mH,R=500欧姆. 2、电网供电电压为单相220V； 3、电网电压波动为+5%－-10%； 4、输出电压为0～100V.。 1.3 整体方案的选择 单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。下面分析两种单相桥式整流电路在带电感性负载的工作情况。 单相半控整流电路的优点是：线路简单、调整方便。弱点是：输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。 单相全控式整流电路其输出平均电压是半波整流电路2倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。 单相半波相控整流电路因其性能较差，实际中很少采用，在中小功率场合采用更多的是单相全控桥式整流电路。 根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负载）。
实验 精密整流电路 一、实验目的 （1） 了解精密半波整流电路及精密全波整流电路的电路组成、工作原理及参数估算； （2） 学会设计、调试精密全波整流电路，观测输出、输入电压波形及电压传输特性。 二、知识点 半波精密整流、全波精密整流 三、实验原理 将交流电压转换成脉动的直流电压，称为整流。众所周知，利用二极管的单向导电性，可以组成半波及全波整流电路。在图1（a ）中所示的一般半波整流电路中，由于二极管的伏安特性如图1（b ）所示，当输入电压 幅值小于二极管的开启电压 时，二极管在信 号的整个周期均处于截止状态，输出电压始终为零。即使幅值足够大，输出电压也只反 映 大于 的那部分电压的大小，故当用于对弱信号进行整流时，必将引起明显的误差， 甚至无法正常整流。如果将二极管与运放结合起来，将二极管置于运放的负反馈回路中，则 可将上述二极管的非线性及其温漂等影响降低至可以忽略的程度，从而实现对弱小信号的精密整流或线性整流。 1.精密半波整流 图2给出了一个精密半波整流电路及其工作波形与电压传输特性。下面简述该电路的工作原理： 当输入>0时，<0，二极管D 1导通、D 2截止，由于N 点“虚地”，故≈0（≈-0.6V ）。 图1 一般半波整流电路 V i V O
当输入<0 时，>0，二极管D2导通、D1 截止，运放组成反相比例运算器，故，若R1=R2，则=-。其工作波形及电压传输特性如图所示。电路的输出电压可表示为 v0 = 0 v i>0 -v i v i<0 （a）电路（b）波形 （c）电压传输特性 图2 精密半波整流电路
这里，只需极小的输入电压，即可有整流输出，例如，设运放的开环增益为105 ，二 极管的正向导通压降为0.6V ，则只需输入为 μV 以上，即有整流输出了。同 理，二极管的伏安特性的非线性及温漂影响均被压缩了105 倍。 2.精密全波整流 图3给出一个具有高输入阻抗的精密全波整流电路及其工作波形与电压传输特性。 当输入 >0时， <0，二极管D 1导通、D 2截止，故 = = 。运放A 2为差分输入 放大器，由叠加原理知。 v o v i V OM （b ）工作波形 （c ） 电压传输特性 图3 精密全波整流电路 v i R － ＋ A 1 +15V -15V N D 1 R D 2 v o1 － ＋ A 2 +15V -15V N R 2R R L v o （a ）电路 t v i v o t
《电力电子技术》课程设计任务书 一、设计课题一 单相桥式整流电路设计 二、设计要求 1、单相桥式相控整流的设计要求为： 负载为感性负载 ,L=600H,R=500 欧姆 . 2、技术要求 : (1).电网供电电压为单相220V； (2).电网电压波动为+5%－-10%； (3).输出电压为0～200V 在整个设计中要注意培养灵活运用所学的电力电子技术知识和创造性的思 维方式以及创造能力要求具体电路方案的选择必须有论证说明，要说明其有哪些 特点。主电路具体电路元器件的选择应有计算和说明。课程设计从确定方案 到整个系统的设计，必须在检索、阅读及分析研究大量的相关文献的基础上，经 过剖析、提炼，设计出所要求的电路（或装置）。课程设计中要不断提出问题， 并给出这些问题的解决方法和自己的研究体会。 在整个设计中要注意培养独立分析和独立解决问题的能力 前言 随着科学技术的日益发展 , 人们对电路的要求也越来越高 , 由于在生产实际中需要大小可调的直流电源 , 而相控整流电路结构简单、控制方便、性能稳定 , 利用它 可以方便地得到大中、小各种容量的直流电能 , 是目前获得直流电能的主 要方法 , 得到了广泛应用。但是晶杂管相控整流电路中随着触发角α的增大，电 流中谐波分量相应增大，因此功率因素很低。把逆变电路中的SPWM控制技术用于整流电路，就构成了PWM整流电路。通过对PWM整流电路的适当控制，可以使其输入电流非常接近正弦波，且和输入电压同相位，功率因素近似为1。这种整 流电路称为高功率因素整流器，它具有广泛的应用前景 第 1 章方案的选择 单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。下面分析两种单相桥式整流电路 在带电感性负载的工作情况。
