一、写出下图所示的三结点三角形单元的插值函数(形函数)Ni,Nj,Nm及插值函数矩阵[N],应变矩阵[B]。
二、如下图所示的三结点三角形单元,厚度为t,弹性模量是E,泊松比μ.试求:插值函数(形函数)矩阵[N],应变矩阵[B],应力矩阵[S],单元刚度矩阵[K]e.
三、下图所示的三结点三角形单元在jm边作用有线性分布的面载荷（x方向）,试求等效结点载荷向量.
四、如下图所示,一正方形平板,厚度为t,边长为a,弹性模量E,泊松比μ.划分为两个三角形单元.求:1,3点的位移.
五、下图所示矩形板，分成四个三结点三角形单元.要求:
(1)写出由单元刚度矩阵组装总体刚度矩阵的表达式;
(2)如1234就是一个矩形单元,试求此单元的单元刚度矩阵.

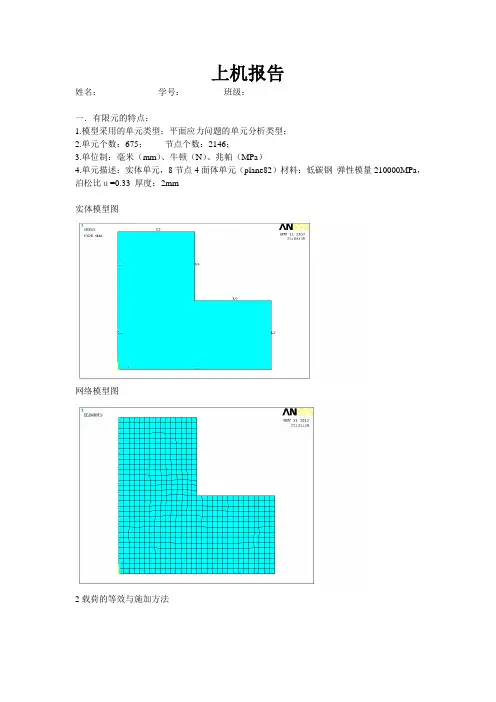

姓名：学号：班级：
有限元分析及应用作业报告 一、问题描述 图示无限长刚性地基上的三角形大坝，受齐顶的水压力作用，试用三节点常应变单元和六节点三角形单元对坝体进行有限元分析，并对以下几种计算方案进行比较： 1)分别采用相同单元数目的三节点常应变单元和六节点三角形单元计算； 2)分别采用不同数量的三节点常应变单元计算； 3)当选常应变三角单元时，分别采用不同划分方案计算。
二、几何建模与分析 图1-2力学模型 由于大坝长度>>横截面尺寸，且横截面沿长度方向保持不变，因此可将大坝看作无限长的实体模型，满足平面应变问题的几何条件；对截面进行受力分析，作用于大坝上的载荷平行于横截面且沿纵向方向均匀分布，两端面不受力，满足平面应变问题的载荷条件。因此该问题属于平面应变问题，大坝所受的载荷为面载荷，分布情况及方向如图1-2所示，建立几何模型，进行求解。 假设大坝的材料为钢，则其材料参数：弹性模量E=2.1e11，泊松比σ=0.3 三、第1问的有限元建模 本题将分别采用相同单元数目的三节点常应变单元和六节点三角形单元计算。 1）设置计算类型：两者因几何条件和载荷条件均满足平面应变问题，故均取Preferences为Structural 2）选择单元类型：三节点常应变单元选择的类型是PLANE42（Quad 4node42），该单元属于是四节点单元类型，在网格划分时可以对节点数目控制使其蜕化为三节点单元；六节点三角形单元选择的类型是PLANE183（Quad 8node183），该单元属于是八节点单元类型，在网格划分时可以对节点数目控制使其蜕化为六节点单元。因研究的问题为平面应变问题，故对Element behavior（K3）设置为plane strain。 3）定义材料参数 4）生成几何模 a. 生成特征点 b.生成坝体截面 5）网格化分：划分网格时，拾取所有线段设定input NDIV 为10，选择网格划分方式为Tri+Mapped，最后得到200个单元。 6)模型施加约束： 约束采用的是对底面BC全约束。 大坝所受载荷形式为Pressure，作用在AB面上，分析时施加在L AB上，方向水平向右，载荷大小沿L AB由小到大均匀分布（见图1-2）。以B为坐标原点，BA方向为纵轴y，则沿着y方向的受力大小可表示为： ρ（1） = gh P- =ρ g = - 10 {* } 98000 98000 (Y ) y
??????? ????? ???グ?? ? ??? ????φ??? ????φ??? ????φ??? ??? 1 Corresponding author: zzq_890709@https://www.doczj.com/doc/3d10515138.html,
?? Contents 0 ????????????? (2) 0.1 ?????? (2) 0.2 ????????? (2) 0.3 ?????? (3) 1????????仈 (4) 1.1 ???? (4) 1.2 ?????????????? (5) 1.3 ???? (7) 1.4 ???????ウ (13) 2 ???????????仈 (14) 2.1 ???? (14) 2.2 ???? (15) 2.3 ???? (16) 3 й???????????仈 (19) 3.1 ??????? (19) 3.2 ?????????????? (19) 3.3 ???? (20) 3.4 ???????ウ (22) 4 ??????????仈 (23) 4.1 ???? (23) 4.2 ???? (24) 4.3 ???? (25) 5 ??????????????仈 (32) 5.1 ???? (32) 5.2 ???? (33) 6 ???仈 (39) 6.1 ???? (39) 6.2 ??傼? (41) 6.3 ???? (44) 6.4 ???? (45) 7 ?? (48)
0 ????????????? 0.1 ?????? ????????????????лй??僔? 1????——?????????????Gambit. 2??????——????Matlab??????? 3????——??Matlab??.dat?????Tecplot??? 0.2 ????????? ?0 Matlab????????? ?????bandwidth.m ????????? elem_B_plane.m ????????B elem_D_plane.m ??????D elem_MK_plane.m ????????K elem_stressIntp.m ??儈??????? input.m ?????? input_readload.m ???? integrate_gauss_1.m 1?儈??? integrate_gauss_2.m 2?儈??? integrate_hammer.m й??Hammer?? main_AssemSolve.m ???????????Ka = P main_CalStress.m ?????????? output2tec.m ??.dat???Tecplot?? plot_mesh.m ?Matlab????? plot_stress.m ?Matlab??????? shape_cubic_820.m 3?8?20??Serendipity??????shape_lagrange.m 1?Lagrange???? shape_quadrangle_9.m ???9???????? shape_quadrangle_48.m ???4?8??Serendipity??????shape_triangle_36.m й??3?6????????
受均匀内压作用的厚壁圆筒： 问题描述： 受均匀内压p=12.5N/mm 2作用的厚壁圆筒。其几何参数为：内径R i =100mm ， 外径R e =200mm ，桶壁后h=100mm ，材料参数为：E=8666.67Mpa ，v=0.3， s σ=17.32Mpa ，材料符合Mise 屈服条件。 (a)求理想塑性材料的解，给出应力r σ和θσ沿径向r 的分布曲线，并求完全卸载 后圆筒内的残余应力分布。 (b)求线性强化材料(E 1=0.6E 或E 1=0.6E)的解，即应力r σ和θσ沿径向r 的分布 曲线。 (c)求幂硬化材料的解并绘出当弹塑性比例系数为m=0,1/4,1/2,2/3和m=1.0时， 即应力r σ和θσ沿径向r 的分布曲线。 求解分析： 由于该厚壁筒模型是轴对称模型，所以在求解过程中，我们选取了1/4模型进行了进行建模分析，具体如下图： 建模时取了柱坐标系下厚壁筒从0。~90。范围内的部分，高度取为100mm ，模型完成后进行网格的划分，这里利用了Patran 的Mesh Seed 功能，通过在径向、周向，高度方向撒种生成Mesh 网格，网格划分如上图。 考虑到实体的变形情况，关于模型的边界条件，定义如下： (1)模型的上、下表面为两个平面，在该两平面上限制z 方向的位移为0； (2)对于模型的内外两圆弧面，为了方便定义边界条件，建立了柱坐标，该两平
是延径向变形的，所以ρ坐标是放开的，为了限制模型的刚体移动，这里限制角坐标θ为0。 (3)对于模型两个侧平面，是属于模型的对称面，所以该两平面的单元在垂直于平面的方向上位移为零，这里利用柱坐标，即沿周向的位移为零，所以同样要限制角坐标θ为0。 由于厚壁筒受到均匀内压，所以在施加载荷时选择均布载荷Pressure，大小为p=12.5N/mm2，作用在内圆弧表面上。 对于材料塑性的定义，首先定义样式模量和泊松比，然后在弹塑性对话框里定义屈服载荷和硬化系数或通过在Stress/Strain Curve栏中添加事先定义的材料属性场来表征弹塑性比例系数m。 对于求解分析，求解器选择Nastran进行计算分析，单元属性选择3D Solid 属性，分析类型定义为非线性并设置大变形和跟随力及载荷增量步等，以此来进行弹塑性的非线性求解。 结果分析： (a)对于理性塑性材料，即硬化系数为0，求解结果如下： 该图为100%载荷作用下模型的应力云图及变形情况。观察可知，筒内壁应力较高且首先达到屈服应力发生塑性变形，沿径向方向向外，各层应力逐渐递减，且外层部分属于弹性变形的范畴，模型某一层为弹塑性变形的分界面。
CATIA有限元分析计算实例 CATIA有限元分析计算实例 11.1例题1 受扭矩作用的圆筒 11.1－1划分四面体网格的计算 （1）进入【零部件设计】工作台 启动CATIA软件。单击【开始】→【机械设计】→【零部件设计】选项，如图11－1所示，进入【零部件设计】工作台。 图11－1单击【开始】→【机械设计】→【零部件设计】选项 单击后弹出【新建零部件】对话框，如图11-2所示。在对话框内输入新的零件名称，在本例题中，使用默认的零件名称【Part1】。点击对话框内的【确定】按钮，关闭对话框，进入【零部件设计】工作台。 （2）进入【草图绘制器】工作台 在左边的模型树中单击选中【xy平面】, 如图11-3所示。单击【草图编辑器】工具栏内的【草图】按钮，如图11-4所示。这时进入【草图绘制器】工作台。 图11－2【新建零部件】对话框
图11－3单击选中【xy平面】 （3）绘制两个同心圆草图 点击【轮廓】工具栏内的【圆】按钮，如图11-5所示。在原点点击一点，作为圆草图的圆心位置，然后移动鼠标，绘制一个圆。用同样分方法再绘制一个同心圆，如图11-6所示。 图11－4【草图编辑器】工具栏 图11－5【轮廓】工具栏 下面标注圆的尺寸。点击【约束】工具栏内的【约束】按钮，如图11-7所示。点击选择圆，就标注出圆的直径尺寸。用同样分方法标注另外一个圆的直径，如图11-8所示。 图11－6两个同心圆草图 图11－7【约束】工具栏 双击一个尺寸线，弹出【约束定义】对话框，如图11－9所示。在【直径】数值栏内输入100mm，点击对话框内的【确定】按钮，关闭对话框，同时圆的直径尺寸被修改为100mm。用同样的方法修改第二个圆的直径尺寸为50mm。修改尺寸后的圆如图11-10所示。
1.1有限单元法中“离散”的含义是什么？有限单元法是如何将具有无限自由度的连续介质问题转变成有限自由度问题的？位移有限元法的标准化程式是怎样的？ （1）离散的含义即将结构离散化，即用假想的线或面将连续体分割成数目有限的单元，并在其上设定有限个节点；用这些单元组成的单元集合体代替原来的连续体，而场函数的节点值将成为问题的基本未知量。 （2）给每个单元选择合适的位移函数或称位移模式来近似地表示单元内位移分布规律，即通过插值以单元节点位移表示单元内任意点的位移。因节点位移个数是有限的，故无限自由度问题被转变成了有限自由度问题。 （3）有限元法的标准化程式：结构或区域离散，单元分析，整体分析，数值求解。 1.3单元刚度矩阵和整体刚度矩阵各有哪些性质？各自的物理意义是什么?两者有何区别? 单元刚度矩阵的性质：对称性、奇异性（单元刚度矩阵的行列式为零）。 整体刚度矩阵的性质：对称性、奇异性、稀疏性。 单元Kij物理意义Kij即单元节点位移向量中第j个自由度发生单位位移而其他位移分量为零时，在第j个自由度方向引起的节点力。 整体刚度矩阵K中每一列元素的物理意义是：要迫使结构的某节点位移自由度发生单位位移，而其他节点位移都保持为零的变形状态，在所有个节点上需要施加的节点荷载。 2.2什么叫应变能？什么叫外力势能？试叙述势能变分原理和最小势能原理，并回答下述问题：势能变分原理代表什么控制方程和边界条件？其中附加了哪些条件？ (1)在外力作用下，物体内部将产生应力ζ和应变ε，外力所做的功将以变形能的形式储存起来，这种能量称为应变能。 (2)外力势能就是外力功的负值。 (3)势能变分原理可叙述如下：在所有满足边界条件的协调位移中，那些满足静力平衡条件的位移使物体势能泛函取驻值，即势能的变分为零 δΠp=δUε+δV=0 此即变分方程。对于线性弹性体，势能取最小值，即 δ2ΠP=δ2Uε+δ2V≧0 此时的势能变分原理就是著名的最小势能原理。 势能变分原理代表平衡方程、本构方程和应力边界条件，其中附加了几何方程和位移边界条件。 2.3什么是强形式？什么是弱形式？两者有何区别？建立弱形式的关键步骤是什么？ 等效积分形式通过分部积分，称式 ∫ΩC T(v)D(u)dΩ+∫ΓE T(v)F(u)dΓ为微分方程的弱形式，相对而言，定解问题的微分方程称为强形式。 区别：弱形式得不到解析解。 建立弱形式的关键步骤：对场函数要求较低阶的连续性。 2.4为了使计算结果能够收敛于精确解，位移函数需要满足哪些条件？为什么？ 只要位移函数满足两个基本要求，即完备性和协调性，计算结果便收敛于精确解。 2.6为什么采用变分法求解通常只能得到近似解？变分法的应用常遇到什么困难？Ritz法收敛的条件是什么？ （1）在Ritz 法中，N决定了试探函数的基本形态，待定参数使得场函数具有一定的任意性。如果真实场函数包含在试探函数之内，则变分法得到的解答是精确的；如果试探函数取自完全的函数序列，则当项数不断增加时，近似解将趋近于精确解。然而，通常情况下试探函数不会将真实场函数完全包含在内，实际计算时也不可能取无穷多项。因此，试探函数只能是真实场函数的近似。可见，变分法就是在某个假定的范围内找出最佳解答，近似性就源于此。 （2）采用变分法近似求解，要求在整个求解区域内预先给出满足边界条件的场函数。通常情况下这是不可能的，因而变分法的应用受到了限制。 （3）Ritz 法的收敛条件是要求试探函数具有完备性和连续性，也就是说，如果试探函数满足完备性和连续性的要求，当试探函数的项数趋近于无穷时，则Ritz 法的近似解将趋近于数学微分方程的精确解。 3.1构造单元形函数有哪些基本原则？形函数是定义于单元内坐标的连续函数。单元位移函数通常采用多项式，其中的待定常数应该与单元节点自由度数相等。为满足完备性要求，位移函数中必须包括常函数和一次式，即完全一次多项式。多项式的选取应由低阶到高阶，尽量选择完全多项式以提高单元的精度。若由于项数限制而不能选取完全多项式时，也应使完全多项式具有坐标的对称性，并且一个坐标方向的次数不应超过完全多项式的次数。有时为了使位移函数保持一定阶次的完全多项式，可在单元内部配置节点。然而，这种节点的存在将增加有限元格式和计算上的复杂性，除非不得已才加以采用。形函数应保证用它定义的位移函数满足收敛要求，即满足完备性要求和协调性条件。 3.1构造单元形函数有哪些基本原则？试采用构造单元的几何方法，构造T10 单元的形函数，并对其收敛性进行讨论。 通常单元位移函数采用多项式，其中的待定常数由节点位移参数确定，因此其个数应与单元节点自由度数相等。根据实体结构的几何方程，单元的应变是位移的一次导数。为了反映单元刚体位移和常应变即满足完备性要求，位移函数中必须包含常数项和一次项，即完全一次多项式。 3.3何谓面积坐标？其特点是什么？为什么称其为自然坐标或局部坐标？ （1）三角形单元中，任一点P(x,y)与其3个角点相连形成3个子三角形,其位置可以用下述称为面积坐标的三个比值来确定： L1=A1/A L2=A2/A L3=A3/A 其中A1,A2,A3分别为P23,P31,P12的面积。 （2）面积坐标的特点： a T3单元的形函数Ni就是面积坐标Li b面积坐标与三角形在整体坐标系中的位置无关。 c三个节点的面积坐标分别为节点1（1, 0, 0）、节点2（0, 1, 0）、节点3（0, 0, 1），形心的面积坐标为（1/3, 1/3, 1/3）。 d单元边界方程为Li=0(i=1,2,3) e在平行于23边的一条直线上，所有点都有相同的面积坐标L1（L1对应的三角形具有相同的高和底边），而且L1就等于此直线至23边的距离与节点1至23边的距离之比值。
有限元法的基本思想及计算步骤 有限元法是把要分析的连续体假想地分割成有限个单元所组成的组合体，简称离散化。这些单元仅在顶角处相互联接，称这些联接点为结点。离散化的组合体与真实弹性体的区别在于：组合体中单元与单元之间的联接除了结点之外再无任何关联。但是这种联接要满足变形协调条件，即不能出现裂缝，也不允许发生重叠。显然，单元之间只能通过结点来传递内力。通过结点来传递的内力称为结点力，作用在结点上的荷载称为结点荷载。当连续体受到外力作用发生变形时，组成它的各个单元也将发生变形，因而各个结点要产生不同程度的位移，这种位移称为结点位移。在有限元中，常以结点位移作为基本未知量。并对每个单元根据分块近似的思想，假设一个简单的函数近似地表示单元内位移的分布规律，再利用力学理论中的变分原理或其他方法，建立结点力与位移之间的力学特性关系，得到一组以结点位移为未知量的代数方程，从而求解结点的位移分量。然后利用插值函数确定单元集合体上的场函数。显然，如果单元满足问题的收敛性要求，那么随着缩小单元的尺寸，增加求解区域内单元的数目，解的近似程度将不断改进，近似解最终将收敛于精确解。 用有限元法求解问题的计算步骤比较繁多，其中最主要的计算步骤为： 1）连续体离散化。首先，应根据连续体的形状选择最能完满地描述连续体形状的单元。常见的单元有：杆单元，梁单元，三角形单元，矩形单元，四边形单元，曲边四边形单元，四面体单元，六面体单元以及曲面六面体单元等等。其次，进行单元划分，单元划分完毕后，要将全部单元和结点按一定顺序编号，每个单元所受的荷载均按静力等效原理移植到结点上，并在位移受约束的结点上根据实际情况设置约束条件。 2）单元分析。所谓单元分析，就是建立各个单元的结点位移和结点力之间的关系式。现以三角形单元为例说明单元分析的过程。如图1所示，三角形有三个结点i，j，m。在平面问题中每个结点有两个位移分量u，v和两个结点力分量F x，F y。三个结点共六个结点位移分量可用列
1.1 有限单元法中“离散”的含义是什么？有限单元法是如何将具有无限自由度的连续介质问题转变成有限自由度问题的？位移有限元法的标准化程式是怎样的？ （1）离散的含义即将结构离散化，即用假想的线或面将连续体分割成数目有限的单元，并在其上设定有限个节点；用这些单元组成的单元集合体代替原来的连续体，而场函数的节点值将成为问题的基本未知量。 （2）给每个单元选择合适的位移函数或称位移模式来近似地表示单元内位移分布规律，即通过插值以单元节点位移表示单元内任意点的位移。因节点位移个数是有限的，故无限自由度问题被转变成了有限自由度问题。 （3）有限元法的标准化程式：结构或区域离散，单元分析，整体分析，数值求解。 1.3 单元刚度矩阵和整体刚度矩阵各有哪些性质？各自的物理意义是什么?两者有何区别?单元刚度矩阵的性质：对称性、奇异性（单元刚度矩阵的行列式为零）。整体刚度矩阵的性质：对称性、奇异性、稀疏性。单元 Kij 物理意义 Kij 即单元节点位移向量中第 j 个自由度发生单位位移而其他位移分量为零时，在第 j 个自由度方向引起的节点力。整体刚度矩阵 K 中每一列元素的物理意义是：要迫使结构的某节点位移自由度发生单位位移，而其他节点位移都保持为零的变形状态，在所有个节点上需要施加的节点荷载。 2.2 什么叫应变能？什么叫外力势能？试叙述势能变分原理和最小势能原理，并回答下述问题：势能变分原理代表什么控制方程和边界条件？其中附加了哪些条件？ (1)在外力作用下，物体内部将产生应力σ和应变ε，外力所做的功将以变形能的形式储存起来，这种能量称为应变能。 (2)外力势能就是外力功的负值。 (3)势能变分原理可叙述如下：在所有满足边界条件的协调位移中，那些满足静力平衡条件的位移使物体势能泛函取驻值，即势能的变分为零 δ∏p=δ Uε+δV=0 此即变分方程。对于线性弹性体，势能取最小值，即 δ2∏P=δ2Uε+δ2V≥0 此时的势能变分原理就是著名的最小势能原理。 势能变分原理代表平衡方程、本构方程和应力边界条件，其中附加了几何方程和位移边界条件。 2.3 什么是强形式？什么是弱形式？两者有何区别？建立弱形式的关键步骤是什么？ 等效积分形式通过分部积分，称式 ∫ΩCT(v)D(u)dΩ+∫ΓET(v)F(u)dΓ 为微分方程的弱形式，相对而言，定解问题的微分方程称为强形式。 区别：弱形式得不到解析解。建立弱形式的关键步骤：对场函数要求较低阶的连续性。2.4 为了使计算结果能够收敛于精确解，位移函数需要满足哪些条件？为什么？ 只要位移函数满足两个基本要求，即完备性和协调性，计算结果便收敛于精确解。 2.6 为什么采用变分法求解通常只能得到近似解？变分法的应用常遇到什么困难？Ritz 法收敛的条件是什么？ （1）在 Ritz 法中，N 决定了试探函数的基本形态，待定参数使得场函数具有一定的任意性。如果真实场函数包含在试探函数之内，则变分法得到的解答是精确的；如果试探函数取自完全的函数序列，则当项数不断增加时，近似解将趋近于精确解。然而，通常情况下试探函数不会将真实场函数完全包含在内，实际计算时也不可能取无穷多项。因此，试探函数只能是真实场函数的近似。可见，变分法就是在某个假定的范围内找出最佳解答，近似性就源于此。 （2）采用变分法近似求解，要求在整个求解区域内预先给出满足边界条件的场函数。通常情况下这是不可能的，因而变分法的应用受到了限制。 （3）Ritz 法的收敛条件是要求试探函数具有完备性和连续性，也就是说，如果试探函数满足完备性和连续性的要求，当试探函数的项数趋近于无穷时，则 Ritz 法的近似解将趋近于数学微分方程的精确解。 3.1 构造单元形函数有哪些基本原则？ 形函数是定义于单元内坐标的连续函数。单元位移函数通常采用多项式，其中的待定常数应该与单元节点自由度数相等。为满足完备性要求，位移函数中必须包括常函数和一次式，即完全一次多项式。多项式的选取应由低阶到高阶，尽量选择完全多项式以提高单元的精度。若由于项数限制而不能选取完全多项式时，也应使完全多项式具有坐标的对称性，并且一
有限元分析》大作业基本要求： 1.以小组为单位完成有限元分析计算，并将计算结果上交； 2.以小组为单位撰写计算分析报告； 3.按下列模板格式完成分析报告； 4.计算结果要求提交电子版，一个算例对应一个文件夹，报告要求提交电子版和纸质版。 有限元分析》大作业 小组成 员： 储成峰李凡张晓东朱臻极高彬月 Job name ：banshou 完成日 期： 2016-11-22 一、问题描述 （要求：应结合图对问题进行详细描述，同时应清楚阐述所研究问题的受力状况 和约束情况。图应清楚、明晰，且有必要的尺寸数据。）如图所示，为一内六角螺栓扳手，其轴线形状和尺寸如图，横截面为一外 接圆半径为0.01m的正六边形，拧紧力F为600N，计算扳手拧紧时的应力分布 图1 扳手的几何结构 数学模型
要求：针对问题描述给出相应的数学模型，应包含示意图，示意图中应有必要的尺寸数据；
图 2 数学模型 如图二所示，扳手结构简单，直接按其结构进行有限元分析。 三、有限元建模 3.1 单元选择 要求：给出单元类型， 并结合图对单元类型进行必要阐述， 包括节点、自由度、 实常数等。） 图 3 单元类型 如进行了简化等处理，此处还应给出文字说
扳手截面为六边形，采用4 节点182单元，182 单元可用来对固体结构进行
二维建模。182单元可以当作一个平面单元，或者一个轴对称单元。它由4 个结点组成，每个结点有2 个自由度，分别在x,y 方向。 扳手为规则三维实体，选择8 节点185单元，它由8 个节点组成，每个节点有3 个自由度，分别在x，y，z 方向。 3.2 实常数 （要求：给出实常数的具体数值，如无需定义实常数，需明确指出对于本问题选择的单元类型，无需定义实常数。） 因为该单元类型无实常数，所以无需定义实常数 3.3材料模型 （要求：指出选择的材料模型，包括必要的参数数据。） 对于三维结构静力学，应力主要满足广义虎克定律，因此对应ANSYS中的线性，弹性，各项同性，弹性模量EX：2e11 Pa, 泊松比PRXY=0.3 3.4几何建模由于扳手结构比较简单，所以可以直接在ANSYS软件上直接建模，在ANSYS建 立正六 边形，再创立直线，面沿线挤出体，得到扳手几何模型 图4 几何建模
《有限元分析与应用》详细例题 试题1：图示无限长刚性地基上的三角形大坝，受齐顶的水压力作用，试用三节点常单元和六节点三角形单元对坝体进行有限元分析，并对以下几种计算方案进行比 较： 1）分别采用相同单元数目的三节点常应变单元和六节点三角形单元计算； 2）分别采用不同数量的三节点常应变单元计算； 3）当选常应变三角单元时，分别采用不同划分方案计算。 一．问题描述及数学建模 无限长的刚性地基上的三角形大坝受齐顶的水压作用可看作一个平面问题，简化为平面三角形受力问题，把无限长的地基看着平面三角形的底边受固定支座约束的作用，受力面的受力简化为受均布载荷的作用。 二．建模及计算过程 1. 分别采用相同单元数目的三节点常应变单元和六节点三角形单元计算 下面简述三节点常应变单元有限元建模过程（其他类型的建模过程类似）： 1.1进入ANSYS 【开始】→【程序】→ANSYS 10.0→ANSYS Product Launcher →change the working directory →Job Name: shiti1→Run 1.2设置计算类型 ANSYS Main Menu: Preferences →select Structural →OK 1.3选择单元类型 单元是三节点常应变单元，可以用4节点退化表示。 ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4 node 42 →OK (back to Element Types window)→Options… →select K3: Plane Strain→OK→Close (the Element Type window) 1.4定义材料参数
有限元大作业程序设计 学校：天津大学 院系：建筑工程与力学学院 专业：01级工程力学 姓名：刘秀 学号：\\\\\\\\\\\ 指导老师：
连续体平面问题的有限元程序分析 [题目]： 如图所示的正方形薄板四周受均匀载荷的作用，该结构在边界 上受正向分布压力， m kN p 1=，同时在沿对角线y 轴上受一对集中压 力，载荷为2KN ，若取板厚1=t ，泊松比0=v 。 [分析过程]： 由于连续平板的对称性，只需要取其在第一象限的四分之一部分参加分析，然后人为作出一些辅助线将平板“分割”成若干部分，再为每个部分选择分析单元。采用将此模型化分为4个全等的直角三角型单元。利用其对称性，四分之一部分的边界约束，载荷可等效如图所示。
[程序原理及实现]： 用FORTRAN程序的实现。由节点信息文件NODE.IN和单元信息文件ELEMENT.IN，经过计算分析后输出一个一般性的文件DATA.OUT。模型基本信息由文件为BASIC.IN生成。 该程序的特点如下： 问题类型：可用于计算弹性力学平面问题和平面应变问题 单元类型：采用常应变三角形单元 位移模式：用用线性位移模式 载荷类型：节点载荷，非节点载荷应先换算为等效节点载荷 材料性质：弹性体由单一的均匀材料组成 约束方式：为“0”位移固定约束，为保证无刚体位移，弹性体至少应有对三个自由度的独立约束 方程求解：针对半带宽刚度方程的Gauss消元法
输入文件：由手工生成节点信息文件NODE.IN，和单元信息文件ELEMENT.IN 结果文件：输出一般的结果文件DATA.OUT 程序的原理如框图：
有限元分析软件 有限元分析是对于结构力学分析迅速发展起来的一种现代计算方法。它是50 年代首先在连续体力学领域--飞机结构静、动态特性分析中应用的一种有效的数值分析方法，随后很快广泛的应用于求解热传导、电磁场、流体力学等连续性问题。 有限元分析软件目前最流行的有：ANSYS、ADINA、ABAQUS、MSC 四个比较知名比较大的公司，其中ADINA、ABAQUS 在非线性分析方面有较强的能力目前是业内最认可的两款有限元分析软件，ANSYS、MSC 进入中国比较早所以在国内知名度高应用广泛。目前在多物理场耦合方面几大公司都可以做到结构、流体、热的耦合分析，但是除ADINA 以外其它三个必须与别的软件搭配进行迭代分析，唯一能做到真正流固耦合的软件只有ADINA。ANSYS是商业化比较早的一个软件，目前公司收购了很多其他软件在旗下。ABAQUS专注结构分析目前没有流体模块。MSC是比较老的一款软件目前更新速度比较慢。ADINA是在同一体系下开发有结构、流体、热分析的一款软件，功能强大但进入中国时间比较晚市场还没有完全铺开。 结构分析能力排名：ABAQUS、ADINA、MSC、ANSYS 流体分析能力排名：ANSYS、ADINA、MSC、ABAQUS 耦合分析能力排名：ADINA、ANSYS、MSC、ABAQUS 性价比排名：最好的是ADINA，其次ABAQUS、再次ANSYS、最后MSC ABAQUS 软件与ANSYS 软件的对比分析： 1．在世界范围内的知名度：两种软件同为国际知名的有限元分析软件，在世界范围内具有各自广泛的用户群。ANSYS 软件在致力于线性分析的用户中具有很好的声誉，它在计算机资源的利用，用户界面开发等方面也做出了较大的贡献。ABAQUS软件则致力于更复杂和深入的工程问题，其强大的非线性分析功能在设计和研究的高端用户群中得到了广泛的认可。由于ANSYS 产品进入中国市场早于ABAQUS，并且在五年前ANSYS 的界面是当时最好的界面之一，所以在中国，ANSYS 软件在用户数量和市场推广度方面要高于ABAQUS。但随着ABAQUS北京办事处的成立，ABAQUS软件的用户数目和市场占有率正在大幅度和稳步提高，并可望在今后的几年内赶上和超过ANSYS。 2．应用领域：ANSYS 软件注重应用领域的拓展，目前已覆盖流体、电磁场和多物理场耦合等十分广泛的研究领域。ABAQUS 则集中于结构力学和相关领域研究，致力于解决该领域的深层次实际问题。 3．性价比：ANSYS 软件由于价格政策灵活，具有多种销售方案，在解决常规的
1、何为有限元法？其基本思想是什么？ 有限元法是一种基于变分法而发展起来的求解微分方程的数值计算方法，该方法以计算机为手段，采用分片近似，进而逼近整体的研究思想求解物理问题。 基本思想是化整为零集零为整。 2、为什么说有限元法是近似的方法，体现在哪里？ 有两点：用离散单元的组合体来逼近原始结构，体现了几何上的近似；而用近似函数逼近未知变量在单元内的真实解，体现了数学上的近似。 3、单元、节点的概念？ 节点：表达实际结构几何对象之间相互连接方式的概念 单元：网格划分中的每一个小部分称为单元，网格间相互联结点称为节点 4、有限元法分析过程可归纳为几个步骤？ 结构离散化、单元分析、整体分析 5、有限元方法分几种？本课程讲授的是哪一种？ 位移法、力法、混合法本课程讲授位移法 6、弹性力学的基本变量是什么？何为几何方程、物理方程及虚功方程？弹性矩阵的特点？ 弹性力学变量:外力、应力、应变和位移。 描述弹性体应变分量与位移分量之间的方程称为几何方程；物理方程描述应力分量与应变分量之间的关系；弹性体上外力在虚位移发生过程中所做的虚功与储存在弹性体内的需应变能相等。 弹性矩阵由材料的弹性模量和泊松比确定，与坐标位置无关。 7、何为平面应力问题和平面应变问题？ 平面应力问题：在结构上满足a几何条件：研究对象是等厚度薄板。b载荷条件：作用于薄板上的载荷平行于板平面且沿厚度方向均匀分布，而在两板面无外力作用。 平面应变问题：满足a几何条件：长柱体，即长度方向的尺寸远远大于横截面的尺寸，且横截面沿长度方向不变。b载荷条件：作用于长柱体结构上的载荷平行于横截面且沿纵向方向均匀分布，两端面不受力两条件的弹性力学问题。 1、何为结构的离散化？离散化的目的？何为有限元模型？ ①离散化:把连续的结构看成由有限个单元组成的集合体。②目的：建立有限元计算模型③通常把由节点,单元及相应的节点载荷和节点约束构成的模型称为有限元模型2、结构离散化时，划分单元数目的多少以及疏密分布，将直接影响到什么？确定单元数量的原则？通常如何设置节点？
ansys有限元分析工程实例大作业
————————————————————————————————作者：————————————————————————————————日期：
辽宁工程技术大学 有限元软件工程实例分析 题目基于ANSYS钢桁架桥的静力分析专业班级建工研16-1班（结构工程）学号 471620445 姓名 日期 2017年4月15日
基于ANSYS钢桁架桥的静力分析 摘要：本文采用ANSYS分析程序，对下承式钢桁架桥进行了有限元建模;对桁架桥进行了静力分析，作出了桁架桥在静载下的结构变形图、位移云图、以及各个节点处的结构内力图（轴力图、弯矩图、剪切力图），找出了结构的危险截面。 关键词：ANSYS；钢桁架桥；静力分析；结构分析。 引言：随着现代交通运输的快速发展，桥梁兴建的规模在不断的扩大，尤其是现代铁路行业的快速发展更加促进了铁路桥梁的建设，一些新建的高速铁路桥梁可以达到四线甚至是六线，由于桥面和桥身的材料不同导致其受力情况变得复杂，这就需要桥梁需要有足够的承载力，足够的竖向侧向和扭转刚度，同时还应具有良好的稳定性以及较高的减震降噪性，因此对其应用计算机和求解软件快速进行力学分析了解其受力特性具有重要的意义。 1、工程简介 某一下承式简支钢桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表1，材料属性见表2。桥长32米，桥高5.5米，桥身由8段桁架组成，每个节段4米。该桥梁可以通行卡车，若只考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1，P2，和P3，其中P1=P3=5000N，P2=10000N,见图2,钢桥的形式见图1，其结构简图见图3。
有限元分析软件的比较（购买必看）－转贴 随着现代科学技术的发展，人们正在不断建造更为快速的交通工具、更大规模的建筑物、更大跨度的桥梁、更大功率的发电机组和更为精密的机械设备。这一切都要求工程师在设计阶段就能精确地预测出产品和工程的技术性能，需要对结构的静、动力强度以及温度场、流场、电磁场和渗流等技术参数进行分析计算。例如分析计算高层建筑和大跨度桥梁在地震时所受到的影响，看看是否会发生破坏性事故；分析计算核反应堆的温度场，确定传热和冷却系统是否合理；分析涡轮机叶片内的流体动力学参数，以提高其运转效率。这些都可归结为求解物理问题的控制偏微分方程式，这些问题的解析计算往往是不现实的。近年来在计算机技术和数值分析方法支持下发展起来的有限元分析（FEA，Finite Element A nalysis）方法则为解决这些复杂的工程分析计算问题提供了有效的途径。在工程实践中，有限元分析软件与CAD系统的集成应用使设计水平发生了质的飞跃，主要表现在以下几个方面： 增加设计功能，减少设计成本； 缩短设计和分析的循环周期； 增加产品和工程的可靠性； 采用优化设计，降低材料的消耗或成本； 在产品制造或工程施工前预先发现潜在的问题； 模拟各种试验方案，减少试验时间和经费； 进行机械事故分析，查找事故原因。 在大力推广CAD技术的今天，从自行车到航天飞机，所有的设计制造都离不开有限元分析计算，FEA在工程设计和分析中将得到越来越广泛的重视。国际上早20世纪在50年代末、60年代初就投入大量的人力和物力开发具有强大功能的有限元分析程序。其中最为著名的是由美国国家宇航局（NASA）在1965年委托美国计算科学公司和贝尔航空系统公司开发的NASTRAN有限元分析系统。该系统发展至今已有几十个版本，是目前世界上规模最大、功能最强的有限元分析系统。从那时到现在，世界各地的研究机构和大学也发展了一批规模较小但使用灵活、价格较低的专用或通用有限元分析软件，主要有德国的ASKA、英国的PA FEC、法国的SYSTUS、美国的ABQUS、ADINA、ANSYS、BERSAFE、BOSOR、COSMOS、ELAS、MARC和STARDYNE等公司的产品。 以下对一些常用的软件进行一些比较分析： 1. LSTC公司的LS-DYNA系列软件
有限元分析及其应用-2010 思考题： 1、有限元法的基本思想是什么？有限元法的基本步骤有那些？其中“离散”的含义是什 么？是如何将无限自由度问题转化为有限自由度问题的？ 答：基本思想：几何离散和分片插值。 基本步骤：结构离散、单元分析和整体分析。 离散的含义：用假想的线或面将连续物体分割成由有限个单元组成的集合，且单元之间仅在节点处连接，单元之间的作用仅由节点传递。当单元趋近无限小，节点无限多，则这种离散结构将趋近于实际的连续结构。 2、有限元法与经典的差分法、里兹法有何区别？ 区别：差分法：均匀离散求解域，差分代替微分，要求规则边界，几何形状复杂精度较低； 里兹法：根据描述问题的微分方程和相应的定解构造等价的泛函表达式，求得近似解； 有限元：基于变分法，采用分片近似进而逼近总体的求解微分方程的数值计算方法。 3、一根单位长度重量为q的悬挂直杆，上端固定，下端受垂直向下的外力P，试 1）建立其受拉伸的微分方程及边界条件； 2）构造其泛函形式； 3）基于有限元基本思想和泛函求极值构造其有限元的计算格式（即最小势能原理）。4、以简单实例为对象，分别按虚功原理和变分原理导出有限元法的基本格式（单元刚度矩 阵）。 5、什么是节点力和节点载荷？两者有何区别？ 答：节点力：单元与单元之间通过节点相互作用 节点载荷：作用于节点上的外载 6、单元刚度矩阵和整体刚度矩阵各有何特点？其中每个矩阵元素的物理意义是什么（按自 由度和节点解释）？ 答：单元刚度矩阵：对称性、奇异性、主对角线恒为正 整体刚度矩阵：对称性、奇异性、主对角线恒为正、稀疏性、带状性。 Kij，表示j节点产生单位位移、其他节点位移为零时作用i节点的力，节点力等于节点位移与单元刚度元素乘积之和。 7、单元的形函数具有什么特点？有哪些性质？ 答：形函数的特点：Ni为x，y的坐标函数，与位移函数有相同的阶次。 形函数Ni在i节点的值为1，而在其他节点上的值为0； 单元内任一点的形函数之和恒等于1； 形函数的值在0~1间变化。 8、描述弹性体的基本变量是什么？基本方程有哪些组成？ 答：基本变量：外力、应力、应变、位移 基本方程：平衡方程、几何方程、物理方程、几何条件 9、何谓应力、应变、位移的概念？应力与强度是什么关系？ 答：应力：lim△Q/△A=S △A→0 应变：物体形状的改变 位移：弹性体内质点位置的变化 10、问题的微分方程提法、等效积分提法和泛函变分提法之间有何关系？何谓“强形 式”？何谓“弱形式”，两者有何区别？建立弱形式的关键步骤是什么？
有限元作业
有限元分析大作业 学院： 班级： 姓名： 学号： 日期：
试题一（对应第二章） 如图所示，有一受轴向拉伸载荷2000P N =作用的变截面杆件，在0x =处，杆件截面积为2020A mm =，在180x L mm ==处，杆件截面积为201102 A mm =，杆件弹性模量为200GPa ，泊松比为0.3，试建立该杆件的有限元模型，并计算端部位移。（在划分网格时，沿长度方向取三个等长度杆单元） x P 0A 012A L 解：计算分析 000()(1)2(1)2(1)2x x x x A P x A A x A L P x A L P x E EA L σσσε===-=-==-
[ ]00 000022()[ln(2)]ln 2ln(2)12x x x x P dx PL PL u x dx L x L L x x EA EA EA L ε===--=--??- ??? ?? 0() 1.3860.1242mm PL u L EA == 数学建模：将其用二维模型进行降维处理，分为四个节点，三个等长度单元。 后处理
读出最大应力：1.750*10^2mpa 则计算得到右端部位移u（L）=0.12683 轴向位移随杆长变化图如下：

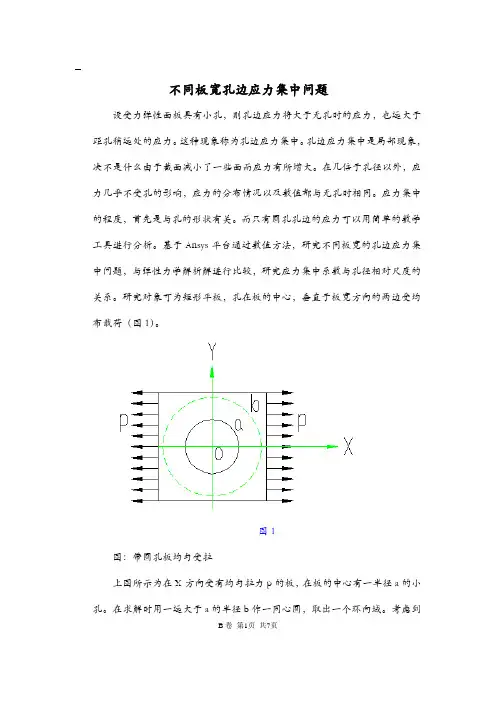

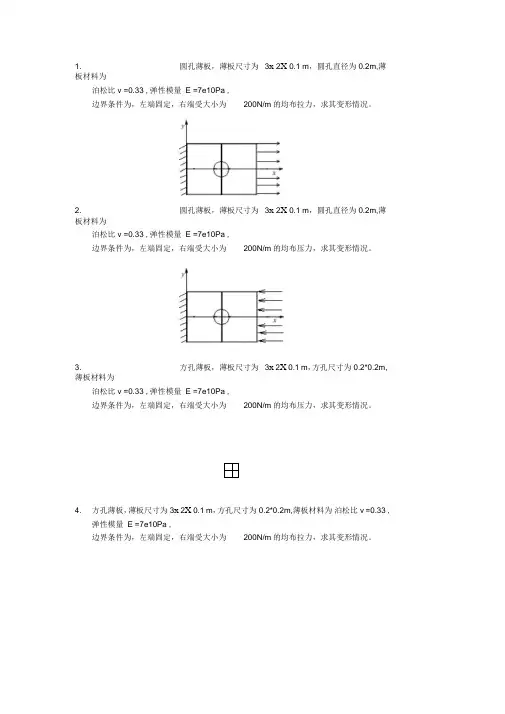

试题二（对应第三章） 一正方形平板,尺寸为40 mm×40 mm,厚度为2 mm,板中央有直径为d的圆孔如下图所示,板材弹性模量为200GPa,泊松比为0.3,在板的左端和右端分别施加20 MPa的拉力载荷.试建立该平板的有限元模型，并分别计算圆孔直 d=5,10,15,20和25mm时，平板开孔应力集中系数。
有 限 元 大 作 业 程 序 设 计 学校：天津大学 院系：建筑工程与力学学院 专业：01级工程力学 姓名：刘秀 学号：\\\\\\\\\\\ 指导老师： 连续体平面问题的有限元程序分析 [题目]： 如图所示的正方形薄板四周受均匀载荷的作用，该结构在边界 上受正向分布压力， m kN p 1=，同时在沿对角线y 轴上受一对集中压 力，载荷为2KN ，若取板厚1=t ，泊松比0=v 。 [分析过程]： 由于连续平板的对称性， 只需要取其在第一象限的四分之一部分
参加分析，然后人为作出一些辅助线将平板“分割”成若干部分，再为每个部分选择分析单元。采用将此模型化分为4个全等的直角三角型单元。利用其对称性，四分之一部分的边界约束，载荷可等效如图所示。 [ 用和单元信息文件DATA.OUT。 位移模式：用用线性位移模式 载荷类型：节点载荷，非节点载荷应先换算为等效节点载荷 材料性质：弹性体由单一的均匀材料组成 约束方式：为“0”位移固定约束，为保证无刚体位移，弹性体至少应有对三个自由度的独立约束 方程求解：针对半带宽刚度方程的Gauss消元法 输入文件：由手工生成节点信息文件NODE.IN，和单元信息文件ELEMENT.IN 结果文件：输出一般的结果文件DATA.OUT 程序的原理如框图：
（1） ID ： ID=2时为平面应变问题 （平面问题） ，LJK_ELE(I,1)，LJK_ELE(I,2)， X(I),Y(I)分别存放节点I 的x ，y 表示第I 个作用有节点载荷的节点x,y 方向的节点载荷数值 存放节点载荷向量，解方程后该矩 （2 READ_IN ： 读入数据 BAND_K ： 形成半带宽的整体刚度矩阵 FORM_KE ： 计算单元刚度矩阵 FORM_P ： 计算节点载荷 CAL_AREA ：计算单元面积 DO_BC ： 处理边界条件 CLA_DD ： 计算单元弹性矩阵 SOLVE ： 计算节点位移 CLA_BB ： 计算单元位移……应变关系矩阵 CAL_STS ：计算单元和节点应力 （3）文件管理： 源程序文件： chengxu.for 程序需读入的数据文件：
