首届太阳能热水器行业技术交流大会
会议初选议题
?冬季太阳能采暖的研究和应用；
?控制器传感技术；
?平板集热器镀膜技术；
?平板集热器的设计优化；
?真空管集热器的设计优化及质量可靠性；
?分体式太阳能热水系统的设计优化；
?发泡材料HCFC-141b替代技术的研发及应用；?热水器水箱内胆材料；
?太阳能热水器与建筑一体化；
?中高温太阳能热水器；
?多种热能资源的集成。
已报名演讲的议题汇总
注：演讲报名募集中，请有意向演讲的单位务必在3月28日前将演讲议题和摘要回执给会务组。
首届太阳能热水器行业技术交流大会参加会议报名表
单位名称
通讯地址
邮政编码
联系人电子信箱
手机传真
本单位在太阳能热水器行业技术交流大会上将：（有意向的，请在□内划√）
□发表演讲（如是，请直接联系主办方）
□做会议协办、支持单位（如是，请直接联系主办方）
参加会议人员个人资料
欢迎留下您的意见和建议：
北京希尔顿逸林酒店位置示意图
首届太阳能热水器技术交流大会会议住宿标准和住宿预订1、会议住宿标准（北京希尔顿逸林酒店）
2、会议住房预订
注：
1、酒店离店时间是中午12:00前；
2、请于3月28日前返回给会议主办方。
周边酒店信息，请自行选择预订：
太阳能热水器的通用控制器研制 武汉工程大学刘增华李伟 1、系统功能与指标 1.1功能特点 具有目前产品的一般功能： 1)设置上限水位：设置水位上限，可选择50% ~99%之间（我们选取80%），并且在使用中，不得自动上水。矚慫润厲钐瘗睞枥庑赖。 2)设置水箱水温：设置电加热的温度上限，可选择0°C~80°C（我们选取60°C），自动加热。 3)水位指示：LED五段显示。 4)水温指示：LCD液晶数字显示。 5) 自动上水：为防止空晒，当水位低于10%时，系统强制上水；当水位低于30%时，提示报警，若没有使用，启动自动上水，若使用，则报警提示先上水，再使用。聞創沟燴鐺險爱氇谴净。 6)辅助加热：当出现阴雨天气，水温达不到要求，启动辅助电加热，电加热温度上限设置为60°C。 同时还具有新加功能： 1)智能模式：检测淋浴水温，自动调节凉水的流量，自动调节，使水温保持在设定温度的2°C范围内，并保持有足够的流量。残骛楼諍锩瀨濟溆塹籟。 1.2技术指标 1)设置上限水位：设置水位上限，可选择50% ~99%之间（我们选取80%），并且在使用中，不得自动上水。酽锕极額閉镇桧猪訣锥。 2)设置水箱水温：设置电加热的温度上限，可选择60°C，自动加热。 3)水位指示：分段显示（5段显示）。 4)水温指示：数字显示（精度为1度）。 5)自动上水：为防止空晒，当水位低于30%时，提示报警，若没有使用，启动自动上水。若使用，则报警提示先上水，再使用。彈贸摄尔霁毙攬砖卤庑。 6)智能模式：检测淋浴水温，自动调节热水、凉水的流量，自动调节，使水温保持在设定温度的2°C范围内，并保持有足够的流量。謀荞抟箧飆鐸怼类蒋薔。 2、系统结构设计 2.1系统的工作原理 太阳能热水器辅助控制系统结构如图1所示。在太阳能热水器的储水箱内增加一个电加器，采用220V市电加热，由辅助控制系统的继电器控制通断电，用来在温度达不到要求的时候进行辅助加热来保证热水温度。水位、水温探测器从保温储水箱顶部安装在水箱中，通过电缆线接入用户室内控制器。流量控制阀用通过步进电机来精确控制冷水即自来水的流量，来保证热水与冷水混合后的温度达到用户的要求。当水位不足报警时，通过电磁阀启动上水，上水的过程中，不允许淋浴，且放水电磁阀关闭。当需要淋浴时，放水电磁阀打开，通过自动控制冷水电磁阀的开度来保证冷水与热水混合后的温度与用户设定值基本一致（水温保持在设定温度的2°C范围内），淋浴过程中，系统禁止上水和辅助加热。当淋浴完后按下”淋浴完键”，系统停止放水并且电机要复位。系统的总体结构图如下。厦礴恳蹒骈時盡继
太阳能热水器控制仪使用 说明书 The following text is amended on 12 November 2020.
太阳能热水器控制仪使用说明书 太阳能热水器使用说明，一般情况下也就是说的太阳能热水器控制仪的使用方法，在这里我们拿最常用的西子控制仪说明书，为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题，方便大家使用。 TMC至尊全天候测控仪使用说明书 【主要技术指标】 1.使用电源：220VAC 功耗：<5W 2.测温精度：±2℃ 3.测温范围：0-99℃ 4.控温精度：±2℃ 5.水位分档：五档环形显示 6.可控水泵或电热带功率：≤500W 7.可控电加热功率：≤1500W 可选：3000W 8.漏电动作电流：≤10mA/ 9.电磁阀参数：直流DC12V，可选用有压阀或无压阀 有压阀工作压力：～
无压阀工作压力：，适用于水箱供水或低压供水 10.广域亮彩显示屏低功耗：< 【主要功能】 1.北京时间：实时显示北京时间 2.水位预置：可预置加水水位50、80、100% 3.水温预置：可预置加热温度范围：30℃-80℃，定时加热若不需要启动电加热，可预置为00℃ 4.水温指示：显示太阳能热水器内部实际水温 5.水位指示：显示太阳能热水器内部所存水量 6.缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁 7.缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位 8.手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。启动加热时水位若低于50%，则先启动上水再加热。正在加热时水位低于50%自动关闭加热，保护电加热管。启动手动上水时，若实际水位大于等于预置水位时，测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预
系统总体结构设计 排气管 图2-1系统结构图
图2-1为系统设计的结构图，该图的系统控制原理图如下图2-2： T3 T2 D F2 图2-2 系统控制原理图 注释：T1：热水箱的温度传感器
T2：循环水管中的温度传感器 T3：集热器中的温度传感器 F1：循环水阀门 F2：冷水阀门 F3：热水阀门 此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制。 1.早晨水温控制 由于清晨太阳光较弱，所以太阳能热水器从系统发挥作用。为了提供温度不低于30摄氏度的水，热水器在清晨4-7点之间对水箱进行电加热，具体控制过程如下： 首先，关闭冷水阀门F2和循环水阀门F1，然后微机开始进行水箱的温度采集，同时进行温度的比较，当水箱的温度小于30摄氏度时，电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。当温度加热到大于30摄氏度时电热器断开，如此反复循环保证了温度的稳定。 2.循环水集热过程 早晨水温控制之后（7～9点），设定当日的水箱温度N（由两位BCD次齿轮开关设定），输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度N。具体控制过程如下： 打开循环阀门F1，关闭冷水进水阀门F2，热水阀门F3处于空控状态。然后开始比较温度，若（T3-T1>5摄氏度，T2>T1）为止。如若T1=N，那么循环水集热过程结束，进入冷水集热控制过程。 3.冷水集热控制 此时热水箱温度已达到了N，冷水要进入太阳能集热器，这时温度为T3，和当日的设定温度值相比较，若T3>N则将已加热的水送入热水箱，每天的控制时段大概为9点～20点。具体控制过程如下： 关闭循环水阀门F2，打开冷水阀门F2，热水阀门F3处于可控状态。若T3>N，
第7课时做个太阳能热水器 一、填空题 1、太阳能热水器是把（太阳能）转化为（热能）的设备。 2、太阳能热水器的优点是（节能）、（环保）、（安全）。 3、太阳能热水器主要构造是（保温水箱）、（集热器）、（控制系统）。 4、太阳能热水器，所依赖的能量是（太阳能）。 5、我们看到屋顶的太阳能热水器一般都是（斜放的），这样便于阳光（垂直照射）。 6、太阳能热水器的效能和选用的材料，结构，运用的原理等因素有关。 二、判断题 （）1、太阳能是一种取之不尽用之不竭的能源。 （）2、太阳能将成为未来能源的主流。 （）3、太阳能热水器的集热管是倾斜的，是为了使太阳能热水器的集热管吸收更多的太阳能。 （）4、太阳能电池是利用太阳能，把太阳能转化为热能。 （）5、太阳能热水器的受热面倾斜放置就是为了美观。 （）6、储水箱要用保温材料制作。 （）7、无论是何种品牌的太阳能热水器，其工作原理都是相同的。 （）8、在太阳能热水器中，有些材料吸热能力很强。 （）9、太阳能是一种没有污染的洁净能源。
（）10、太阳能热水器是利用多种科学原理设计出来的一种节能装置。 三、选择题 1、制作太阳能热水器，为了增强吸热本领，我选用（）做“集热器” A、无色玻璃瓶， B、白色泡沫塑料， C、白色塑料瓶， D、黑铁罐子 2、要把照射到盒子里面的光反射到集热器，用作反光镜的最好材料是（） A、塑料膜， B、锡纸， C、白纸， D、粉纸 3、太阳能热水器的受热面都是（） A、在阳光下水平放置， B、在阳光下直立放置， C、和太阳光垂直放置 4、太阳能集热管多采用颜色较深的材料做成的，而太阳灶多采用颜色较浅的材料做成的，这样做的理论依据是（） A、吸收更多的热量， B、太阳能的集热管用颜色较深的材料做成，为了更好地吸收热量， C、太阳灶用颜色较浅的材料做成为了更好地吸收热量 四、简答题 1、太阳能热水器的工作原理是什么？ 答：利用集热器吸收太阳光，将光能转化成热能，并通过储水箱将热水储存。
太阳能热水器控制器的功能和安装介绍 太阳能热水器控制器是用数字的方式显示水温、水位，也称太阳能控制仪表，或者微电脑控制仪表和控制器等。今天小编为大家介绍太阳能热水器控制器的功能和安装须知。 太阳能热水器控制器的功能 当进行全自动水位控制时，水位低于规定值报警并自动上水，上水到规定水位时自动停止上水；水位界于高低水位之间时，可以通过触摸键手动上水、停水；当水压不足时，自动控制增压泵投入工作，避免因水压不足导致上水失败；全自动的温度控制，禁止高温空晒后进水，可以防止真空管因突然注入冷水而爆裂。 太阳能热水器控制器的安装施工 1、根据用户居室情况，确定主机的固定位置。主机应安装在距地面高度不小于1.4m且用户操作比较方便的墙上。 2、在墙上打膨胀螺栓或钢钉时，须避开墙体内埋设的电线。 3、配线敷设：应符合国标的要求。 4、护套线与电热器及主机的联结。 太阳能热水器控制器 5、传感器安装 （1）将传感器由溢流管插入，轻拉引线，使之贴紧进口处，再向内伸进1公分左右，然后将固定件套在溢流管上。 （2）将传感器专用线引入室内，并且固定，不等用力过猛，以免擦伤或拉断。
（3）安装过程中禁止插座淋湿。传感器不能与电加热管相碰或距离过近。 （4）若选配下置式传感器，从水箱底部向上安装，拧紧固定螺帽，检查有无渗水情况。 （5）若现配上置式传感器，从水箱顶部向下安装，并用扎带将导线固定。 6、电磁阀安装 （1）应在安装前将管道内的杂质冲洗清理干净，电磁阀应安装在冷热水管道相通的管道上。 （2）电磁阀进水端与出水端不得装错,有滤网的一端为进水端,底部箭头所示为水流方向。连接进水端的管子应采用软管或易拆卸的管子，以方便清除滤网上的阻塞物。定期清洗电磁阀滤网。 （3）两芯对接线与电磁阀相连，引线可加长，应选用线径较大的铜芯电缆线。 （4）有压电磁阀自身带有止回装置，可不安装机械式单向止回阀。无压电磁阀有的没有止回装置，需安装机械式单向止回阀。 （5）安装时应注意避免使用管钳、扳手等工具打击或直接作用于电磁阀线圈或塑料主阀体部位。为防止渗漏等意外事故发生，电磁阀应安装在不发生渗漏到室内或喷射至可能造成事故的地方。 以上就是小编为您带来的太阳能热水器控制器的相关知识，许多用户在选择太阳热水器时往往会忽略控制器，其实控制器也是非常重要的，包括它的功能、安装等等知识，只有了解这些才会在实际使用的时候更便捷、舒适。
太阳能热水器控制仪使用说明书 太阳能热水器使用说明,一般情况下也就就是说的太阳能热水器控制仪的使用方法,在这里我们拿最常用的西子控制仪说明书,为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题,方便大家使用。 TMC至尊全天候测控仪使用说明书 【主要技术指标】 1、使用电源:220VAC功耗:<5W 2、测温精度:±2℃ 3、测温范围:0-99℃ 4、控温精度:±2℃ 5、水位分档:五档环形显示 6、可控水泵或电热带功率:≤500W 7、可控电加热功率:≤1500W可选:3000W 8、漏电动作电流:≤10mA/0、1s 9、电磁阀参数:直流DC12V,可选用有压阀或无压阀 有压阀工作压力:0、02MPa～0、8MPa 无压阀工作压力:0、0MPa,适用于水箱供水或低压供水 10、广域亮彩显示屏低功耗:<0、5W 【主要功能】 1、北京时间:实时显示北京时间 2、水位预置:可预置加水水位50、80、100% 3、水温预置:可预置加热温度范围:30℃-80℃,定时加热若不需要启动电加热,可预置为
00℃ 4、水温指示:显示太阳能热水器内部实际水温 5、水位指示:显示太阳能热水器内部所存水量 6、缺水提示:当水位从高变低,出现缺水状态时,蜂鸣报警,同时20%水位闪烁 7、缺水上水:当水位从高变低,出现缺水状态时,延时30分钟自动上水至预置水位 8、手动控制:可手动启动上水、加热,在操作时首先显示预置的水位或水温,用户可利用▲、▼键调整预置参数,确认后,启动上水、加热,也可手动关闭。启动加热时水位若低于50%,则先启动上水再加热。正在加热时水位低于50%自动关闭加热,保护电加热管。启动手动上水时,若实际水位大于等于预置水位时,测控仪自动上调预置水位,以保证用户上水需求,启动手动加热时,若实际水温大于等于预置水温时,自动上调预置水温,以保证用户加热需求,建议用户预置水温不超过60℃ 9、自选模式:有智能、定时、温控三种模式可选 定时模式:可设定二次定时上水、二次定时加热,原厂设置定时上水第一次9:00上水至100%水位,第二次15:00启动上水至100%水位。定时加热,第一次4:00加热至50℃,第二次16:00加热至50℃。用户可重新设定时间及参数,完全满足用户个性化需求、温控模式:当水箱水未加满,水温高于用户设定的温控上水温度(原厂设置为60℃)自动补水至低于温控温度10℃的合适水温,此功能可防止出现低水量、高水温的不合理现象。当正在用水(水位发生变化)时,则延时60分钟启动,以避免用户正在用水时启动上水。几倍温控功能的时间:8:00-17:00。此模式下不自动启动电加热,用户根据需要可选择手动加热,此模式最为节能。 智能模式:3:00启动上水至50%水位,4:00加热至50℃,保证用户早晨起床后的洗漱用水,9:00上水至100%水位,若中途用户有用水,水位低于80%水位,则测控仪16:0再补水至80%水位。若水温低于50则测控仪在17:00启动加热至50℃,保证晚上有50℃80%
文章转自：华帝热水器维修 热水器这个电器相信每个家庭都是必不可少的，因为它能在任何时候给人们带来热水，不过，大家喜爱的热水器种类都是不相同的，比如有些人喜欢燃气热水器，有些人喜欢电热水器，还有太阳能的，空气能的等等，那么今天我们就带大家了解一下太阳能热水器的结构知识。 1、从集热部分来分：真空玻璃管太阳能热水器：是目前吸热效率最高的集热部分，它的优点在于，不需要在集热部分在增加保温层，而且现在的真空玻璃管无论在抗高温，抗打击和保温上，性能都是一流的，也被绝大部分太阳能热水器生产厂家所采用。其缺点在于体积比较庞大，管中容易集结水垢。金属平板太阳能热水器：是在传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。其有点是外观美观，安装方便，可以做成平板，而且不容易损坏。缺点在于：保温要花很大的代价，成本高，间接的就是增加消费者负担； 2、从结构来分类：普通式太阳能热水器：就是将真空玻璃管直接插入水箱中，利用加热水的循环，使得水箱中的水温升高，这是目前厂家都采用的。也是一只流行到现在的最常规的热水器。一般改类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。分体式热水器：分体式热水器是为了解决不是顶层用户也能使用太阳能热水器而诞生的。分体式的循环有2种，一种是靠水的自然循环，这种热水器热交换效率很低，远远不能满足用水要求；另一种是靠泵循环热交换，这也是为了解决自然循环效率低的问题，使用泵循环，可以明显改善水的热交换。 3、从水箱受压来分：承压式太阳能热水器：目前，无论是哪一种分体式热水器，都有一个致命的缺点，必须使用承压式水箱，这是所有分体式热水器的基本思路，这就直接考验你的集热部分的密封性能；还有制造承压水箱成本极高，也存在安全性问题，一般要求耐压7个大气；而且循环效果不是很理想。虽然解决了水的循环问题和使用水时的方便性。非承压式太阳能热水器：目前装在屋顶的普通太阳能热水器都是属于非承压式热水器，它的水箱有一根管子与大气相通，是利用屋顶和家里的高度落差，使用水时产生压力。其安全性，成本，使用寿命都比承压式要显著得多。 怎么样？相信你看完上面的知识后也会对太阳能热水器产生一定的认知吧，其实每个热水器都有有点
太阳能热水器微电脑全智能测控仪使用说明现在目前大多数太阳能微电脑的功能与操作如下：（说明：为了用户跟好使用，本人义务为大家扫描微电脑说明书，有可能个别字乱码错误，见谅） 特点：上水实现全自动，有恒温补水功能，定时上水，水温水位数码彩屏显示，采用人性化设计，具有水位预置、低水压上水模式、可定时控制，手动控制、自动防溢流、高温保护等主要功能，使用更方便、更安全、更实用。 一、主要技术指标 1、使用电源：220VAC功耗：＜5W 2、测温精度：土2C 3、测温范围：0-99 %C 4、水位分档：五档 5 、电磁阀参数：直流DCI 2V，可选用有压阀或无压阀 二、主要功能 1、开机自检：开机时发出“嘀”提示音，表示机器处于正常状态 2、水位预置：可预置加水水位50、80、100％ 3、水位显示：显示太阳能热水器内部所有水量 4、水温显示：可显示太阳能热水器内部实际水温 5、水温预置：可预置加热温度 3 0％-80 ％，若不需要加热功能，可预置为00 C。 6、缺水报警：当水位从高变低，出现缺水状态时，蜂呜报警，同时位时，测控仪会自动进入低水压模式，“低水压” 图案点亮，在此上水模
式中，测控仪会间隔30 分钟启动一次，同时测控仪自动静音，以免上水、关闭时经常蜂呜，打扰用户休息：按“上水键”可取消该次低水压上水模式： 11 、温控上水：当水箱水未加满，水温以超过85~C 时，自动补水至合适水温65cC 左右，此功能可防止出现低水量高水温的不合理现象。 12 、定时上水：若有供水不正常，有时有水，有时没水等特殊情况用户可根据自己的生活习惯，设定定时上水或定时加热，设定完毕后测控仪每天会根据所设定的时间自动上水及加热。 1 3、强制上水：水位传感器出现故障时，可按“上水”键，实现强制止水，每分钟会出现蜂鸣提示，注意有无溢水，8 分钟后自动关闭上水。 三、使用方法 通电后，测控仪会自动将水位加满至100％，如果无太阳光照使 水温升高，则3小时后自动加热至水温50C，太阳能上水、加热是合智能运行的，因此，用户不必作任何操作，若想变更预置水位、水温或采用定时模式，可按如下方法操作： 1 、水温水位设置：先按“预置”键，当前预置温度。预置水位快速跳动，然后按“上水、水位”键设置水位，按“加热、水温”键设置水温，请用户根据自己的需要设置到所需水位和水温；建议设置水温不超过60?C,可充分利用太阳能，减少电加热，节约电能。2、定时控制：在需要定时上水或加热时，长按“上水、水位”键或“加热、水温”键盘，约 3 秒钟听到“嘀”短提示音后放手，数码显示“ 00''， 然后按“上水、水位”或“加热、水温”键调整时间，设定温度C或圆圈图案闪烁：若3小时后上水或加热，先按“上水、水位”键或“加热、保温” 键盘约3 秒钟，听到“嘀” 短提示音后放手，再按“上水、水位”
太阳能热水工程（热水器）是产生热水的换热设备。水是真空管的换热介质，真空管给水的水质好坏，对于太阳能的安全运行、能源消耗和使用寿命有至关重要的影响。集热效率是太阳能热水器品质的重要指标之一，按推荐性国家标准GB/T17049-2005《全玻璃真空太阳能集热管》规定，全玻璃真空管的太阳能吸收比应不小于0.86，相信能达到这一指标的太阳能热水器占90%以上，但这只是指新的在未使用的状态下，而在实际使用中，因水中的水垢很快（最多一两个月）在真空管的内壁形成一个垢膜（用过热水瓶的人都有这个体验），使阳光对真空管的穿透率大幅下降，所以一般太阳能热水器在使用半年以后，其太阳能吸收比会下降至0.5以下。所以不论什么样吸收比的太阳能真空集热管，使用半年后其吸收比这样一个关键性的指标最后都差不多。这个问题在行业二十年中为大多数人所知道，却又不愿意提及的一件事。很像三聚氰胺在食品行业中作为添加剂，可以提高蛋白质的检测指标（含氮量增高了），但实际上蛋白质含量并未增加；真空管新的时候吸收比高，但是实际使用后（太阳能热水器是买来用的，不是买来看的）其吸收比如何却无人问津。在水垢严重的地区，甚至会发生管道堵塞的现象。 从上可知，水质不良的危害是十分严重的，在不重视太阳能水处理工作的单位，其太阳能运行状况往往是：半年好，一年赖，有上贰年就全坏。：这不仅会带来巨大的经济损失，而且还会产生停产和炸管，

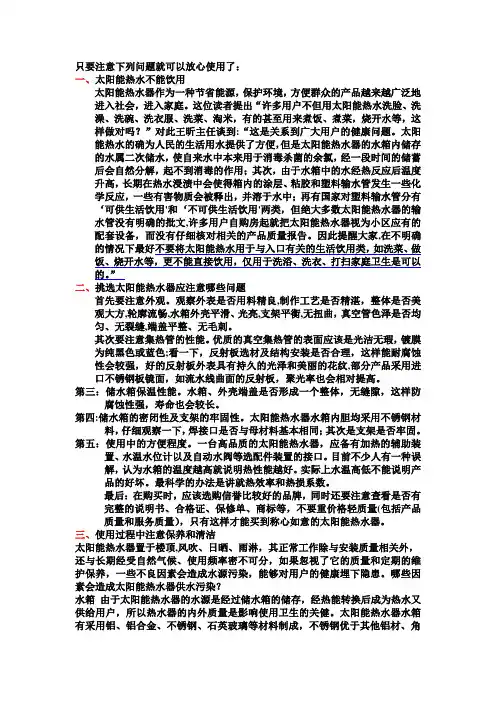

漏水等重大安全责任事故。但是，水质不良的危害往往是一个积累过程，需经过一定的时间才能发现，可是上述危害一旦发现，那就已经形成了难以挽回的局面和损失，因此，安装太阳能水处理设备(硅磷晶)是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！ 热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。太阳能热水的确为人民的生活用水提供了方便，但是太阳能热水器的水箱内储存的水属二次储水，使自来水中本来用于消毒杀菌的余氯，经一段时间的储蓄后会自然分解，起不到消毒的作用；其次，由于水箱中的水经热反应后温度升高，长期在热水浸渍中会使得箱内的涂层、粘胶和塑料输水管发生一些化学反应，一些有害物质会被释出，并溶于水中；再有国家对塑料输水管分有‘可供生活饮用’和‘不可供生活饮用’两类，但绝大多数太阳能热水器的输水管没有明确的批文，许多用户自购房起就把太阳能热水器视为小区应有的配套设备，而没有仔细核对相关的产品质量报告。因此提醒大家，在不明确的情况下最好不要将太阳能热水用于与入口有关的生活饮用类，如洗菜、做饭、烧开水等，更不能直接饮用，仅用于洗浴、洗衣、打扫家庭卫生是可以的。” 二、挑选太阳能热水器应注意哪些问题
太阳能热水器的工作原理图解与结构图解 太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿管壁传递到管的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。平板式太阳能热水器：其中介质在集热板因热虹吸自然循环，随后将太阳辐热量及时传送到水箱，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。不过这两种太阳能集中供热系统均采用泵循环。由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。太阳能热水器自然循环集热原理示意图3、

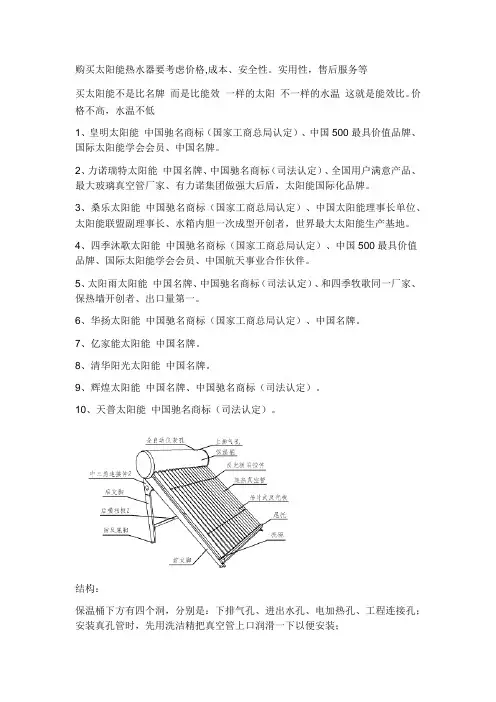

系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱的水达到设定的温度。2）地暖管道循环系统这个系统是增加热水循环泵作为不 同点，然后通过控制器更好得控制地暖管道循环为工作原理。然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室循环，从而使室温度不断提高。如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。太阳能热水器结构图解太阳能热水器结构图太阳能热水器的安装准 备工作（1）准备施工工具。比如：螺丝刀、扳手、电钻等。（2）打开热水器包装，按照装箱单检查配件是否齐全。1)真空管数目齐全且是否完好;2)电加热是否完好;3)水箱箱体是否有凹痕;4)支撑辅件是否齐全;5)只能控制仪包装是否完好等。1、安装支架（1）安装位置选择。一般选择在屋顶，方向是坐北向南，正向南偏西 5~10°，确保没有遮挡物。入户管线也应该减少，这样可以增加日照时间。（2）组装支架。安装时应当按照说明谁把前片和后片组装在一起，然后使用扳手上紧螺丝，无松
研究性学习案例 自制简易的太阳能热水器 实施学校：宜章县城关一完小 实施年级：五年级 指导教师：胡慧芳李恪光
一、主题由来 太阳能热水器是一种利用多种科学原理设计出来的一种节能装置。由于它在日照时间相对较长的地区可以长时间利用，可以节能减排，为家庭节省一笔开支，在没有阳光的时候还可以用电加热，方便、快捷、节省，所以受到了许多家庭的青睐。近年来，太阳能热水器普及程度逐年上升，有许多农村家庭也安装了太阳能热水器。绿色环保、节能减排的理念已经深入人心。 五年级课本里有关于太阳能热水器的内容是：第一单元第七节《做个太阳能热水器》，我们四位同学就按照课本内容，设计制作简易的太阳能热水器。 二、活动过程 （一）收集资料 太阳能热水器主要由太阳能集热器、连接管道、绝热贮水箱、支架和控制系统等部分组成，大多数还配有电热装置。 制造太阳能热水器的材料有玻璃管、不锈钢管、铁皮、保温层材料、塑料管通、电线、钢架（有的是铝合金支架）、控制器等。 太阳能热水器的集热器用真空玻璃管制成，像热水瓶胆一样。它内层是黑色的，外层是透明的，这样可以更快更多地吸收太阳能。它的集热面是倾斜的，安装时朝向南方，使集热管大致与阳光垂直，便于更好地吸收太阳光，它的支架做成三角形，下部固定在地面或水泥板上，非常稳固。集热管背后没有装反射光用的镜子，据卖热水器的人说，这是为了防止冬天下雪，把支架压垮，特别是在北方，更容易出现事故。可是我们觉得装
上反光的凹面镜，不是更有利于集热吗？我们这里冬天很少下雪。 在夏天，阳光充足的时候，即使把热水器的贮水箱全部装满，一天下来，水的温度都可以达到70多度，而在冬天，为了使水变热，一般只上1/4左右的水，只要稍微有点太阳水温能达到30多度到40多度。除了阴天和雨雪天，太阳能热水器都可以起作用，真是方便。 （二）设计太阳能热水器 我们分成了2个组，各自设计了自己的太阳能热水器。 设计一： 材料： 大纸盒、泡沫塑料、小塑料瓶、透明塑料薄膜、透明胶。 制作方法： 1、把小塑料瓶涂成黑色，泡沫塑料中间挖成小塑料瓶大小的槽，把瓶子放进去，用透明胶固定。 2、把泡沫塑料和塑料瓶放进纸盒，把纸盒的盖中间割出一个长方形的孔，与瓶子大小差不多，盖在纸盒上，蒙上透明塑料薄膜，再用透明胶固定好。 3、在瓶盖上钻一个小孔，插入温度计。 设计二： 材料： 小玻璃瓶、锡箔、泡沫塑料、透明塑料薄膜。 制作方法： 把泡沫塑料中间挖出一个凹槽，玻璃瓶子背面用锡箔纸蒙上，放进凹
太阳能热水器控制器原理图 家用太阳能热水器方便、节能、无污染，应用广泛。本文介绍的太阳能热水器辅助控制系统以单片机为核心，对储水箱水位、水温等进行检测和显示；水位过低时进行自动上水、水满自停，防止溢水；在无光照阴雨天或寒冷季节进行辅助电加热，且温度可由用户预置；在寒冷的冬季能对上水管道的水进行排空，防止管道冻裂；具有防漏电、防干烧等多种安全保护和声光报警功能。 一、系统结构 太阳能热水器辅助控制系统结构如图1所示。在真空管太阳能热水器的保温储水箱内增加一个与电热水器类似的电热元件并固定在绝缘底座上，引出交流电源线入户，由辅助控制系统的继电器控制通断电。水位、水温探测器从保温储水箱顶部安装在水箱中，通过电缆线接入用户室内控制器。进行管道排空时，由控制系统关闭排空控制阀，打开热水开关和淋浴开关，将管道中的水放掉；用水时则打开排空控制阀。系统自动上水时，通过单项电磁阀上水。水流电开关用于检测淋浴开关是否打开、是否有水的流动，当淋浴开关打开用水时，系统自动停止上水、切断辅助电加热器的电源。 二控制系统组成 太阳能热水器控制系统的组成如图2所示。整个系统以AT89C51单片机为核心，对水温、水位等参数进行智能检测和显示，读取水流开关、排空阀门的状态，经键盘操作和单片机内部运算比较，控制相应得执行机构进行通、断电；进行防漏电、防干烧等保护，并进行相应得声光报警。
对水箱水温信号的检测采用DALLAS公司生产的一线式数字温度传感器DS18B20，它具有3引脚TO-92小体积封装形式，CPU只需一根端口线就能与DS18B20通信控制读取温度值。水流开关信号的检测采用开关式传感器，其内部是一个霍尔开关，排空阀是一个带行程开关的球型阀，由 5W交流伺服电机带动，每旋转90度输出一个开关信号，排空阀的开闭状态对应于该开关信号。上水电磁阀采用12V直流单项电磁阀；辅助电加热体的通断电采用继电器控制；排空阀由36V（5W）交流伺服电机带动，由排空阀的开闭状态信号确定并通过继电器控制交流伺服电机电源通断电。 三、控制软件设计主程序流程图如图3所示。子程序流程图如图4所示。主程序首先完成串行口、定时器、中断源的初始化，设置初始运行参数、开中断，然后循环读取键盘状态、检测系统是否漏电。一旦检测到系统漏电，进行声音和显示报警，将所有执行机构断电；若系统不漏电则根据存储的键盘状态和检测的水温、水位等状态信号进行相应得处理并等待中断服务程序的执行。系统正常控制时，首先显示水温和水位，若检测到水流开关打开用水时，自动断开上水阀和电加热体电源，即实现水电联动，用水停电。当检测到水位过低时打开电磁阀上水；到达最高水位后，自动关闭电磁阀。在水位超过第二档时，将检测的实际水温与设置水温进行比较，若实际水温低于设置水温，则加热体通电进行辅助电加热；若实际水温高于设置水温时，切断加热体电源；若检测到水位低于第二档，不管设置温度高低，总是停止加热，以防止加热体干烧。
太阳能热水器安装图详解以及安装过程 如今各类采用新型环保能源的电器受到广大群众的追捧，太阳能电器同样的也越来越受到大众的青睐。那么这类太阳能电器安装起来复杂吗？能够自己安装吗？新浪装修抢工长将为你讲解太阳能热水器安装图以及安装流程。 太阳能热水器安装图之一：手动控制太阳能热水器安装图
是最简单的太阳能热水器的安装图，在用户房间内，打开进水阀门4，自来水通过打开的手阀1进入太阳能水箱，待水箱的水装满了，就会通过排气口3外接的管道流出来，流到用户的接水槽，用户看到水流出的信号，关掉进水阀。太阳能热水器进水过程结束。太阳能的水经一天太阳的照射，水温逐步提高，晚上就可以使用了。 太阳能热水器安装图之二：机械式自动进水安装 减压阀控制的机械自动进水方案
由于手动进水存在不方便的地方，人们采用了一些机械式自动进水的方法，在这里我们介绍二种比较普遍，安装比较简单又比较可靠的方案：减压阀如上图，是一种经常用到的机械式自动进水的控制部件，它的可靠性较高。 太阳能热水器安装图之三：带太阳能控制仪的太阳能热水器的安装
这是是太阳能热水器安装中应用的最广的方案，太阳能的运行由太阳能控制仪8控制，当太阳能热水器水箱水位低于最低水位时，由控制器打开电磁阀1，使得水箱进水，当水位升到用户设定的最高水位时，控制器关闭电磁阀1，进水停止。用户可以指定上水时间，当指定时间到时，只要水位不超过最高水位，控制器就打开电磁阀1进水，直至水位达到最高水位为止。控制器也可以手动强制进水：当按下手动进水键时，控制器打开电磁阀进水直到水位达到最高水位为止。控制器还可以控制电加热，当按下电加热键时，控制器导通电加热器7的电源，电加热器工作，直到用户指定的温度为止。当温度下降到指定温度以下3-5度，控制器重新启动电加热，将水加热至指定温度。用户还可以指定加热时间，在某一时间，太阳能水箱的温度达不到设定的温度，控制器就会导通电加热器，将水箱的水加热至设定的温度为止。控制仪还有保护作用，当水位下降到某一点时，电加热停止，直到水位回升到该点以上。 安装流程： 1.安装向阳 太阳能热水器应安装在无遮阳的地方，主体朝阳（正南或偏西10度左右），并固定牢固以免恶劣强风天气刮倒热水器。 2.主体安装顺序
摘要 太阳能热水器以其诸多的优点受到人们的欢迎。本文结合实际太阳能热水器的具体应用，在介绍太阳能、传感器、单片机的特点基础上，详细描述了太阳能热水器的工作原理和设计方案。这里根据太阳能热水器对控制器的要求与特点，提出了一种基于DS12887的太阳能热水器智能控制器的设计方法，给出了系统硬件设计及软件实现方法。 全文分三大部分。第一部分包括第一章，描述太阳能的利用和前景发展状况。第二部分包括第二章，描述太阳能系统组成及工作原理。第三部分包括第三、四章硬件设计及电路原理和软件设计，分别介绍了传感器的特点及应用、一般的太阳能热水器及循环系统、单片机发展和原理，这也是此款太阳能热水器的理论基础和必要前提。 关键词：太阳能热水器;传感器; 模糊控制; 实时时钟;单片机
1绪论 1.1太阳能热水器的发展概况及市场竞争分析 目前，中国已成为世界上最大的太阳能热水器生产国，年产量约为世界各国之和，已有一百多家太阳能热水器生产厂。但是与之配套的太阳能热水器控制器却一直处在研究与开发阶段。这种控制器只具有温度和液位显示功能，而且为分段显示，温度显示误差为10%，水位显示误差为25%。这种显示器(还称不上控制器)不具有温度控制功能，当由于天气原因而光强不足时，就会给热水器用户带来不便；即使热水器具有辅助加热功能，由于加热时间不能控制而产生过烧，从而浪费大量的电能。本文设计的太阳能热水器控制器以80C51单片机为检测控制核心，采用DS12887 实时时钟，不仅实现了时间、温度和水位三种参数实时显示和FUZZY控制功能，而且具有时间设定、温度设定与控制功能。温度控制采用模糊控制，控制器可以根据天气情况利用辅助加热装置使蓄水箱内的水温在设定时间达到预先设定的温度，从而达到24小时供应热水的目的。太阳能热水器是太阳能利用中最常见的一种装置，经济效益明显，正在迅速的推广应用，太阳能热水器能够将太阳辐射能转换热能，供生产和生活使用。他主要由平板集热器、蓄水器和连接管道等部件组成，可分循环式、直流式和闷晒式。 此款热水器包括主、从两大系统：主系统的特点是在晴好的天气利用太阳光能为热水器加热；从系统相当于电热水器，它在无光照的情况下利用电辅助加热。它充分利用太阳能的丰富的免费的资源的优势，同时考虑到在阴天及夜间无法利用太阳能的缺点，充分发挥太阳能热水器和电热水器的各自优势，这是世面上大部分热水器所不能比拟的。 1.2太阳能热水器的应用及意义 众所周知，太阳能是取之不尽，用之不竭，没有污染的巨大能源。随着世界上煤、油、气的储量日益减少，能源危机已日益增长，环境污染的危机已威胁着生态平衡，太阳能开发利用的课题已提到人类的面前。有人预测：二十一世纪太阳能将由辅助能源上升为主要能源。但由于太阳能的分散性、季节性和地区性又给太阳能利用带来重重困难，有些技术难点尚未突破，产品造价偏高（如光电池）。因而尚未被人们大规模的使用。 在太阳能热利用技术中，太阳能热水器是技术上比较成熟、造价比较低廉的产品，同时给人民提供不耗能源、保护环境、绝对安全的热水而受到人们的欢迎。 太阳能热水器是以太阳能光热转换，利用温室效应和虹吸原理使水加热的装置，此装置分为两个不同的概念： 1.太阳能热水工程系统，这种系统由太阳能集热器、储水箱管线、补
太阳能热水器的结构 平板型太阳能热水器主要是由平板集热器、水箱、水管、支架及配件等部分组成。 （一）平板集热器 平板集热器是平板型太阳能热水器的核心，包括吸热器、盖板、保温层、外壳四大部分。 1、吸热器：也叫集热器或集热芯子，其作用是吸收太阳的辐射能量并向水传递热量。 1）吸热器的结构：吸热器由吸热板（也叫肋片）和水管组成（如图2-3所示），水管有排管和集管之分。排管夹在肋片之间，用来传递热量使水温升高；集管与所有排管相接相通，并且通过水管与水箱连通，使排管中水进入水箱，水箱中的冷水进入排管被加热。吸热器在结构上有管板槽式（图2-4a）和翼片式（图2-4b）等多种形式。将排管夹在肋片之间的方法很多：较为简单粗糙的方法就是在排管长度方向，隔一定距离用铁丝捆扎或铆接，也有在排管和吸热板交接处，沿管子长度方向锡焊的，也有在结合缝隙中填充各种导热胶的；随着太阳能热水器工艺水平的不断提高，北京市太阳能研究所引进了加拿大八十年代末的一条生产线，将两片铝带与一根铜管（在两铝带中间）轧制在一起，再用高压气体吹胀，形成铜铝复合式吸热板芯，如图2-5所示，其特点是：I热效率高；II寿命长，水质清洁；III 节约铜材，降低成本；IV有很好的耐压性能。正因为这些特点，铜铝复合板芯已经形成潮流，是平板型太阳能集热器的先进代表。 2）吸热器的材料：国外基本上都用铜和不锈钢，国内已大量采用铜材、铝合金、钢材、镀锌板，沿海水质较差的地区，则可用塑料或玻璃来替代。 3）吸热器表面上的涂层：因为金属表面的反射率高，吸收率低（一般只有20~40%的太阳辐射能被吸收），为了增强吸收效果，必须在金属表面上刷涂层。涂层有选择性和非选择性两种，所谓选择性涂料（因为这种涂料价格便宜），是对太阳光的短波辐射具有高吸收率（a），而本身所处温度的长波发射率（qT）却很低的一种涂料，可用a/qT大于1来表示。若a/qT=1，则称之为中性吸收层，也称为非选择性涂料。平板型太阳能热水器的吸热
做个太阳能热水器 做个太阳能热水器做个太阳能热水器做个太阳能热水器家用太阳能热水器其基本结构： 由太阳能集热器、绝热贮水箱、连接管道、支架和控制系统组成。 工作过程：利用集热器吸收太阳光，将光能转化成热能，并通过储水箱将热水储存。通过控制系统进出冷热水。 设计我们的太阳能热水器 1 、我们应该选择哪些材料？ 2 、怎样使我们的太阳能热水器的水热得快，温度高？设计我们的太阳能热水器塑料瓶、盒子既是集热器又是保温箱。用塑料瓶装水，容易让阳光射进去，但可以减少热量外流，起到升温和保温的双重作用。盒子里面涂黑色，是为了吸收更多的太阳辐射。盒子内瓶子的背面贴锡纸是为了加强反射，让透过瓶子的阳光反射回瓶子，减少热量外流。盒子的盖用塑料薄膜，也和塑料瓶一样，减少了盒内的热量向外辐射。瓶子周围用塑料泡沫，是为了保温。装塑料瓶的盒子支起来，可以改变角度，以保持使阳光直射。设计我们的太阳能热水器设计我们的太阳能热水器设计我们的太阳能热水器设计我们的太阳能热水器设计我们的太阳能热水器设计我们的太阳能热水器做个太阳能热水器做个太阳能热水器 太阳能是一种清洁、节能、安全的能源，人类一直都在研究如何接收更多的太阳光，以便获得更多的热能。 《太阳能热水器》课堂实录 [2009-8-3] [浏览:389次] [编辑：希望之光] - 一、教学内容 让学生初步了解太阳能热水器，指导学生自己动手尝试制作“简易太阳能热水器”，研究怎样使热水器的水热得快，温度高。 二、教学构想 课内校外相融合，大胆设想勤实践。自探自悟求新异，科学素质尽发展。 三、教学过程 第一课时 (一)收集信息，交流信息 1．课前布置学生通过多渠道、多方法广泛地了解、观察太阳能热水器，并且收集有关的资料和图片，进行整理、记录。 2．交流信息。学生之间相互交流，展示自己收集的太阳能热水器的资料和图片(先小组交流，再让代表在全班交流)。 师：下面请各小组代表介绍收集的有关“太阳能热水器”的信息，其他同学也可以补充。 生1：我家的太阳能热水器放在楼顶上，它有一块吸热板，上面有一个水箱。 生2：我家的太阳能热水器是玻璃的，黑色，上面有很多的管子。 生3：我发现太阳能热水器都是斜着放的，斜面正对太阳。 生4：我收集到有关热水器的图片(拿出来给大家看)，并在图书馆找到一些资料……但是图书馆里这方面的资料不多，很难找。 生5：我上网查找到一些有关太阳能热水器的资料…… …… 评：让学生从多种渠道、多种途径收集信息、整理信息、加工信息，培养学生主动获取信息的能力。从而使学生了解、关心现代科技信息，开阔学生的视野。 (二)提出问题，作出假设 现在我们来研究一种与刚才同学们介绍的家用太阳能热水器不同的“简易太阳能热水
太阳能热水器控制器原 理图 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
太阳能热水器控制器原理图 家用太阳能热水器方便、节能、无污染，应用广泛。本文介绍的太阳能热水器辅助控制系统以单片机为核心，对储水箱水位、水温等进行检测和显示；水位过低时进行自动上水、水满自停，防止溢水；在无光照阴雨天或寒冷季节进行辅助电加热，且温度可由用户预置；在寒冷的冬季能对上水管道的水进行排空，防止管道冻裂；具有防漏电、防干烧等多种安全保护和声光报警功能。 一、系统结构 太阳能热水器辅助控制系统结构如图1所示。在真空管太阳能热水器的保温储水箱内增加一个与电热水器类似的电热元件并固定在绝缘底座上，引出交流电源线入户，由辅助控制系统的继电器控制通断电。水位、水温探测器从保温储水箱顶部安装在水箱中，通过电缆线接入用户室内控制器。进行管道排空时，由控制系统关闭排空控制阀，打开热水开关和淋浴开关，将管道中的水放掉；用水时则打开排空控制阀。系统自动上水时，通过单项电磁阀上水。水流电开关用于检测淋浴开关是否打开、是否有水的流动，当淋浴开关打开用水时，系统自动停止上水、切断辅助电加热器的电源。 二控制系统组成 太阳能热水器控制系统的组成如图2所示。整个系统以AT89C51单片机为核心，对水温、水位等参数进行智能检测和显示，读取水流开关、排空阀门的状态，经
键盘操作和单片机内部运算比较，控制相应得执行机构进行通、断电；进行防漏电、防干烧等保护，并进行相应得声光报警。 对水箱水温信号的检测采用DALLAS公司生产的一线式数字温度传感器DS18B20，它具有3引脚TO-92小体积封装形式，CPU只需一根端口线就能与DS18B20通信控制读取温度值。水流开关信号的检测采用开关式传感器，其内部是一个霍尔开关，排空阀是一个带行程开关的球型阀，由5W交流伺服电机带动，每旋转90度输出一个开关信号，排空阀的开闭状态对应于该开关信号。上水电磁阀采用12V 直流单项电磁阀；辅助电加热体的通断电采用继电器控制；排空阀由36V（5W）交流伺服电机带动，由排空阀的开闭状态信号确定并通过继电器控制交流伺服电机电源通断电。 三、控制软件设计主程序流程图如图3所示。子程序流程图如图4所示。主程序首先完成串行口、定时器、中断源的初始化，设置初始运行参数、开中断，然后循环读取键盘状态、检测系统是否漏电。一旦检测到系统漏电，进行声音和显示报警，将所有执行机构断电；若系统不漏电则根据存储的键盘状态和检测的水温、水位等状态信号进行相应得处理并等待中断服务程序的执行。系统正常控制时，首先显示水温和水位，若检测到水流开关打开用水时，自动断开上水阀和电加热体电源，即实现水电联动，用水停电。当检测到水位过低时打开电磁阀上水；到达最高水位后，自动关闭电磁阀。在水位超过第二档时，将检测的实际水温与设置水温进行比较，若实际水温低于设置水温，则加热体通电进行辅助电加热；若实际水温高于设置水温时，切断加热体电源；若检测到水位低于第二档，不管设置温度高低，总是停止加热，以防止加热体干烧。
