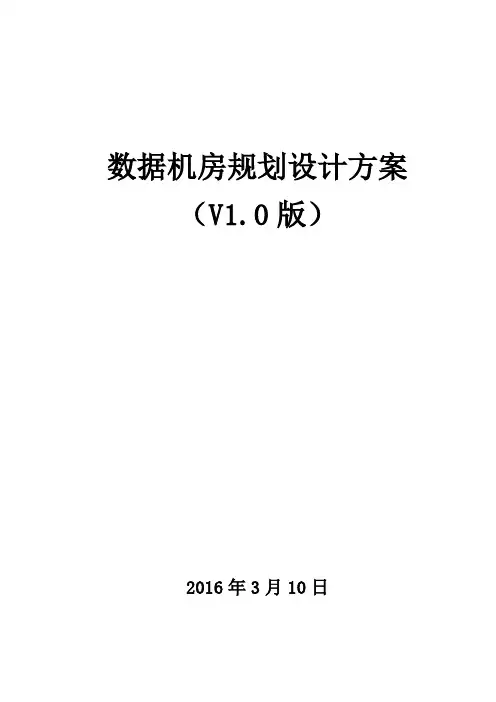

数据机房规划设计方案（V1.0版）
2016年3月10日
目录
目录 (2)
第一章前言 (3)
一、总体目标及设计原则 (3)
二、实施要求 (4)
第二章机房系统设计 (5)
1.1吊顶工程 (7)
1.2地面工程 (8)
1.3门窗工程 (8)
1.4墙面工程 (8)
1.5 防水处理 (9)
1.6 保温处理 (9)
1.7 防尘处理 (9)
二、机房电气系统设计 (10)
2.1供电电源系统 (10)
2.2配电系统 (11)
2.3UPS电源系统 (11)
2.4机房接地防雷系统 (12)
三、机房空调系统 (13)
3.1精密空调 (13)
3.2新风系统 (14)
四、机房监控系统 (17)
4.1机房环境监控 (17)
4.2机房门禁系统 (18)
4.3视频监控系统 (18)
五、机房消防安全系统 (21)
六、办公网络布线系统 (23)
第三章建设预算 (24)
第一章前言
中心数据机房计划建在综合楼，建设内容包括机房装修工程、电气工程（包括UPS、配电系统、防雷接地等）、空调工程（含机房精密空调、给新风系统）、机房监控系统（含环境监控、门禁系统、视频监控系统）、消防安全系统。
新机房建成之后，需安装相关网络设备，部分设备和通讯线路需从原机房迁移过来，进行系统集成，实现所有机房重要设备（包括精密空调、不间断电源、服务器、交换机、路由器、机柜、门禁系统）通过软件进行远程控制和操作，对环境条件（安全、温度、湿度、烟火、红外线）进行远程监控、达到机房无人值守目标，保证所有应用系统正常运行。
一、总体目标及设计原则
计算机机房建设的实质是一电子环境工程，除装修外，更应注重机房内网络关键物理基础设施的建设，通过先进的设备和工艺将室内装修、空调系统、电气工程、消防报警、综合布线、网络管理、监控子项目等系统地结合起来，建造一个系统的、特定环境的空间以保证计算机设备的可靠运行。因此建设该项目充分考虑贯彻如下原则：
高可用性
为保证整个信息系统能提供连续不间断的7×24小时可靠运行，机房建设必须具有高可靠性、可用性。在设计系统时尽量减少单点故障的存在，对存在单点故障的环节，在设计上减少其对整个系统的影响，要求以整体的、系统性的思维来设计，标准化，提高整个机房的可用性。
主要设备包括：机房UPS供配电系统、制冷系统、物理支撑系统和环境集中监控系统。
可扩展性
鉴于技术的不断提高，在设计时考虑这些变化对资源需求的改变，以使整个系统具有灵活的可扩展性，特别是空调、配电开关及配电柜、UPS 及供电母线等。
易于管理和维护
通过使用先进和可靠的管理工具来实现系统的高品质统一管理，采用标准化模块级维护（特别是配电系统，UPS供电系统等），通过监控软件进行统一管理，以节约人力资源。
高效率
机房整体设计充分合理地利用空间。供电系统设计合理，提高用电效率，减少运营成本。
高性能价格比
机房的设计、设备的选型应以适用为主，不要造成资源浪费。
二、实施要求
通过先进的设备和工艺将室内装修、空调系统、电气工程、门禁、集中监控、消防等系统地结合起来，建造一个系统的、特定环境的空间以保证计算机设备的可靠运行。
第二章机房系统设计
根据设计规划，本次建设机房内可用总面积约为92平方米（6.2M×14.8M），机房设备间外围分别设有监控室、技术支持办公室等5间办公室。
中心机房建设要求：提供可靠的高品质的机房环境。一方面机房建设要满足计算机系统网络设备，安全可靠，正常运行，延长设备的使用寿命，提供一个符合国家各项有关标准及规范的优秀的技术场地。另一方面，机房建设能够给机房工作人员提供一个舒适安全的工作环境。机房建设包括如下内容：
1）机房装修工程
?机房天花吊顶采用防尘铝扣板材料；
?机房内地面安装优质防静电地板，并用铜网连接至专用接地线路，保证
防静电地板与大地的良好接触；
?机房墙面、地面、顶部全部做防水防潮处理；
?机房内采用防火材料。
2）机房电气系统
?配备大功率UPS电源，支持机房内的设备；
?配套专用双备动力线配电系统，保障电力供应稳定；
?部署接地防雷系统。
3）机房空调系统
?机房采用恒温恒湿的专用精密空调；
?机房送风方式为下送风上回风的循环送风方向，这样可保证网络通讯设
备在恒温恒湿的环境下工作。
4）机房监控系统
?机房环境监控系统，对机房运转设备的温湿度、电压、浸水进行监控和
报警。
?为了防止精密空调机的加湿器漏水，需要在每台空调机周围安装漏水检
测报警系统。
?在进入电脑机房的地方给工作人员分别设置了进入权限和历史记录的
门禁系统。
?机房内外安装摄像机进行24小时监控。
5）机房消防安全系统
?为了机房的安全可靠、正常运行，对该机房的设计必须符合国家标准、
行业标准及规范；在防火安全方面，要按照一级防火要求设计；配置机房专用气体灭火装置和二氧化碳灭火器等。
6）办公布线系统
?基于办公需要，机房设备间外围设有的监控室、技术支持办公室等5
间办公室需敷设专用布线系统，直接连入机房。
一、机房装修工程设计
机房装修工程主要包括吊顶、地面、活动地板、门窗、墙面、防水防潮、保温、隔音、防尘等。
1.1吊顶工程
机房棚顶装修采用吊顶方式。吊顶是机房中重要的组成部分。吊顶上部可以安装着强电、弱电线槽和管线，同时也可以安装着消防灭火的气体管路等。在吊顶面层上安装着嵌入式灯具、风口、消防报警探测器、气体灭火喷头等。考虑机房吊顶必须防尘、防火、吸音性能好、无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观和易于拆装。
本方案采用的是T型装配式轻钢龙骨吊顶，装配式轻钢龙骨吊顶具有：自重轻，仅为一般抹灰吊顶重的1/4。耐火性能好，轻钢龙骨及顶板都是不燃或阻燃材料，有利于防火。以钢代木，节约木材。装配化施工作业，改善劳动条件，有利于实现装修工程工业化等优点。用T型轻钢龙骨作为骨架，在中、小龙骨间安装顶板，然后用铅丝将中、小龙骨紧固。吊顶具有一定的承载能力，必须能够承受住所安装设备比如灯具等的重量。吊顶以上的空间留有30cm的间隔。
为达到良好的吸音、防尘、牢固等效果，并确保机房的消防需要，整个机房采用具有吸音、屏蔽特性的材料，吊顶设计采用的是铝制微孔吸音板敷设吊顶，铝合金微孔板产品特点是：机械强度高、耐弯曲不变形、耐潮湿及盐渍、附着力强、耐划擦、不起尘、易清洁，有吸音效果，色调柔和，不产生眩光等特点，长期使用不出现色差现象。经过严格测试，不易燃。符合《CGB 50174-93》规范要求及《GB 50222-95》的防火要求。
为保证吊顶上部防火、洁净无尘，需在微孔吊顶上部墙面进行防尘处理,涂刷防火涂料2-3遍。吊顶吊杆均用胀栓固定于结构真顶上，吊杆表面均刷涂防锈漆。在吊顶上安装与之相一致的照明灯具，照明灯具为嵌装式。灯具的安装与吊顶的安装必须有机的结合，使机房的装修达到和谐的统一效果。同时，又必须保证灯具的维护和更换方便快捷。
1.2地面工程
机房地板采用全钢抗静电活动地板，地板安装高度为0.3M。地板与墙体交界处用不锈钢踢脚板封边。全钢抗静电活动地板技术指标
序号性能技术指标
1 规格600×600
2 重量13.5kg
3 集中载荷45
4 kg
4 均布载荷5672kg/ m2
5 方直度对角线差≤0.3
6 电性能A级1x105-1 x108Ω；B级1x106-1 x1010Ω
7 防火指标氧指数≥32%B1级
1.3门窗工程
整个机房原先的外墙玻璃保持不动，内部使用砖墙进行封闭处理。
主入口设置的防火防盗门一套；设备间设置单开防火玻璃门一套；电源区间设置单开防火玻璃门一套；玻璃门采用门禁系统，刷卡进出。
1.4墙面工程
机房内墙采用采用不起尘、易清洁的装修材料，在保证材料强度高、防火能力强、不变形、不褪色、不脱漆、平整美观的基础上，配以相应的
踢脚线，以提高整体装饰效果。地脚线的处理采用配套配件。
1.5 防水处理
机房内的防水处理至关重要，设计对机房进行全方位防水处理，施工时先平整墙面，用混合防水材料的水泥砂浆找平，机房屋顶、地板、内墙面均涂刷防潮、抗菌内墙漆，并按照标准防水工艺进行处理，确保机房内无渗水现象发生。墙壁和顶棚表面应平整，减少积灰面，并应避免眩光。如为抹灰时应符合高级抹灰的要求。
1.6 保温处理
机房内在做完防水处理后，铺设静电地板前，在地面找平后，铺设保温棉，以保持室内空调运行温度的恒久保持。
1.7 防尘处理
在机房装修的各个细节，始终考虑到机房的整洁和防尘处理，在机房隔音层的内墙选材上，我们设计了采用防火装饰板作为内墙面，保持室内洁净，不易积累灰尘且易清洗。
二、机房电气系统设计
电气系统工程要包括供电电源系统、UPS系统、照明装置、防雷接地装置等。
2.1供电电源系统
项目考虑与设计的内容如下：
1）机房内用电设备供电电源均为单相三线制，采用单回路供电。
2）市电与发电机的输出经过ATS自动切换系统后进入整个机房的输入配电柜；其中一路直接进入UPS，一路输出到空调，一路输出到照明，一路输出到插座，其他的作为预留。
3）用电设备作接地保护，并入土建大楼配电系统。
4）机房配电系统所用电线为阻燃聚氯乙烯绝缘导线，敷设镀锌铁管及金属软管等管材。
5）机房的设备供电、空调、照明供电分别采用不同的回路，其中设备供电由UPS提供并按设备总用电量的1.3倍进行预留，而空调、照明用电由市电提供并按空调设备的要求供配。
6）机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于300LUX，事故照明亮度应大于60LUX。
7）机房内的配电系统考虑了与应急照明系统的自动切换。
8）该机房电源进线正常时由市电供电,市电故障时由UPS供电，进线直接引入机房专用配电柜总输入开关。
9）机房设计了一个市电配电柜，对机房的市电进行配电，配电柜为机房专用标准配电箱，配备低压开关。柜内配有市电备用回路，安装防雷保
护器。
10）机房设计了一个UPS配电柜，对机房的UPS电进行配电，配电柜为机房专用标准配电柜，配备低压开关。柜内配有UPS电源备用回路，安装防雷保护器。
11）机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板。
2.2配电系统
空调照明部分：该部分采用专用配电柜来完成，它接到机房输入配电柜送过来的电源，通过总电源开关，输出到分支回路中，该部分设计了以下回路：空调回路2条，照明回路3条，维修插座回路2条，其它辅助插座回路2条，备用回路2条。
UPS电源部分：该部分采用机房专用配电柜来完成，它接到UPS送过来的单路电源，通过总电源开关，输出到分支回路中，该部分设计了以下回路：服务器回路3条，监控报警回路2条，交换机回路2条，工作站回路2条，消防回路1条，备用回路3条；
2.3UPS电源系统
机房将用来放置网络核心交换机、服务器等IT设备。因此对供电系统有很高要求。机房需要配备专用的UPS电源系统，保证在市电停止时保障其机房内的所有设备能够正常运行（不包括空调，因为空调内部有大功率电动机，感应电流很大，并且启动电流是正常额定电流的3倍左右，故不把空调纳入UPS供电）。
根据估算,中心机房内采用2台30KVA容量的纯在线UPS,续航时间不
低于4小时。由于在线式UPS的工作特点，切换时间为0ms。该UPS应用专业的IC、CPU以及DSP等技术实现交流电源的功率因数校正和电流谐波抑制，输入谐波失真低于3％，功率因数可高达0.98，平均无故障运行时间高达48万小时，能够有效减轻电网负荷，实现UPS电源输入的高效节能; 整机效率高、发热量小，运行损耗小，能大大提高电能利用率，实现节能省电。
2.4机房接地防雷系统
接地系统是机房环境的重要组成部分，它不仅直接影响机房设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。接地系统的电阻主要由接地体附近的土壤电阻所决定。如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。机房接地系统其实不能单独自成一个独立的系统，必须要与建筑物的防雷与接地系统形成一个整体。
本接地系统是利用建筑物基础地作防雷地及电源地。在机房防静电地板下，在防静电地板支架上用铜网相互连接。在铜网和支架上开孔，并用螺丝固定起来将两者固定接起来,用镀锌钢排接地汇流母与铜网连接起来,连接到柱子主钢筋，建筑基础柱子主钢筋及四周墙体钢筋直通到达屋顶女儿墙防雷带，其接地电阻值一般都能满足GB50057—94的要求，即≦4Ω。
本次安装弱电系统设备主要集中于室内应用，防雷设计上主要在于电源部分设置防雷措施，在楼层配电房安装二级电源防雷保护器，在设备机房安装三级电源防雷保护器，在设备机房终端安装精密电源防雷保护插座。
三、机房空调系统
3.1精密空调
在网络机房中，运行着大量的计算机、服务器等电子设备，这些设备发热量大，对环境温湿度有着严格的要求。机房的温度、湿度和清洁度，它们是整个网络系统能否长期可靠运行的重要因素。温度的变化率很高，或者忽高忽低，这些都会影响设备的使用寿命。如果温度过高，元器件就会发生故障，如果湿度过高，则会产生冷凝水并造成设备的短路，湿度过低，则会造成静电过高，而静电被称为“电子元件的杀手”。维持机房内的温度、湿度、洁净度，才能保障机房的持续、稳定运行，机房专用空调则成了保障整个机房持续稳定运行的关键。
我们常用的普通民用空调不能满足机房的需求。首先，应用对象不同。机房专用空调就是为机房设备控温的，而民用空调都是直接服务于人的。它们的设计理念和功能都完全不同。设计理念最大的区别在于，机房专用空调是大风量，小焓差，高显热比（显热比的概念是指空调降温与除湿两种功率相对之比）；民用空调刚好相反，是小风量，大焓差，低显热比。为符合机房环境要求，我们配置了机房精密空调，机房精密空调系统的任务是为保证机房设备能够连续、稳定、可靠地运行，需要排出机房内设备及其它热源所散发的热量，维持机房内恒温恒湿状态，并控制机房的空气含尘量。为此要求机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力，为机房提供一个长期稳定、合理、温湿度分布均匀的运行环境。
依据电子计算机机房设计规范(GB50174-93)第3.1.1条主机房、基本
工作间内的温、湿度必须满足计算机设备的要求。第3.1.2条电子计算机机房内温、湿度应满足下列要求：
一、开机时电子计算机机房内的温、湿度，应符合下表的规定。
级别项目
A 级
B 级夏季冬季全年
温度23 ±2 ℃20±218-28℃
相对湿度45%-65% 40%-70%
温度变化率<5℃\h 并不得结露<10℃/h 并不得结露
二、停机时电子计算机机房内的温、湿度，应符合下表的规定
项目 A 级 B 级
温度5-35℃5-35℃
相对湿度40%-70% 20%-80%
温度变化率<5℃/h并不得结露<10℃/h并不得结露
根据机房各电气设备的安装情况，为确保电气设备良好运行，设计安装2套机房精密空调，一套主用，一套备用。主、备机房空调可定时调换使用，即方便了日常人员检修也避免一台机房空调出现故障而导致机房环境变化。
3.2新风系统
机房的空调系统的送风、回风方式是多种多样的：有上送风、下送风，有上回风、下回风、侧回风等。在实际应用中机房专用空调机送风形式多为上送下回和下送上回式。
根据机房设计，机房中铺设防静电活动地板，本案机房专用空调采用
下送上回式送风，使冷气直接进入活动地板下，这样使地板下形成静压箱，然后通过地板送风口，把冷气均匀地送入机房内，送入设备机柜内，机房专用空调还具备了足够大的风量把机房中的热量带走。
采用这种送风形式可大大提高空调效率，同时还可以大幅度节省过去习惯的管道送风的工程费用，降低工程造价，使室内布局美观。这是机房理想的送风方式。
气流组织方式示意图：
场地的基本要求和安装规范：
一、尽量避免将空调机组放置在阳光直接照射的地方。
1.机组的正面以及两侧应保留1米距离的维修空间，如果房间有足够的空间，空调的后面最好也能留40cm以上的空间，方便设备的安装。
2.下送风、上回风的空调，要求机房地板支架的高度不少于25cm，机组的顶部与天花板之间的高度要求不少于50cm，以保证达到最佳的气流循环效果。
3.为方便设备的维修，应在空调机组的右侧3米范围内设置电源开关，
空调机组的输入电源可从此电源开关连接。
4.空调机组的供电为三相+零线+接地线，电源线必须采用四芯多股软线，避免使用单芯硬铜线，另加独立的接地线连接在机组的外壳。
5.室内机组以及室外冷凝器的电源线应由安装单位负责引到机组的接线端旁，以方便技术人员在现场连接。
四、机房监控系统 4.1机房环境监控
该系统连接温湿度、烟雾、浸水传感器等，收集UPS
，空调，精密智能配电柜，环境的全部信息，通过温湿度设定限制温度，湿度，当电源断
电（停电）或机房温湿度超过限定值时，会发出短信、打电话，声光报警，
并通过发送短信通知机房管理人员，接警人员接到短信电后，
，根据来短信内容，接警人员可确定何处出现异常，达到一有故障立即通知有关人员的目的，以便及时处理。
1）集中管理
集中监控系统
智能配电柜 ATS
机柜配电条 环境监
控单元
NMS
UPS 机房集中监控 系统网络管理结构图
空调
可以通过网络上任何位置的web浏览器远程配置、控制和监视整个系统以及所有子系统的组件（包括电源系统、机柜系统、制冷系统）2）环境监测
通过环境监测器可监测环境温度、湿度、漏水报警和干节点输入，对于潜在的环境问题产生报警通知，以预防由于环境问题对物理基础系统组件造成损坏；
3）电子邮件/短信通知
可以在电源系统或环境发生问题，并可能对负载造成影响之前及时通知用户。可通过电子邮件的形式通知管理员，甚至还可以将通过电子邮件服务商借助移动通信网络把电子邮件转换成手机短信来通知UPS管理员。
4.2机房门禁系统
机房内为了控制无关人员进入和对机房出入进行记录，应该安装门禁装置。我们设计了机房的IC卡门禁系统，配合电控锁，对机房进行门禁控制。主要设计：
1）采用感应式卡片。
2）出入系统首先具有权限设置的功能，即每张卡可进出的时间，不同的卡片持有者应有不同的权限。
3）对每次有效的进入存档或统计。
4）电锁采用安全可靠的产品，有电闭锁或无电闭锁根据要求可调。
6、系统配备有备用电源
4.3视频监控系统
1）视频监控系统构成
系统主要由三部分组成:前端监控点、视频监控服务器、视频监控工作站（客户端）。
2）视频前端监控点
摄像点根据具体监控点的位置和功能选择,可以选配普通摄像机、带旋转功能的摄像机或高速球型摄像机。根据机房实地情况，共设计7个监控点：机房设备间入口1个，走道1个，设备间内根据房型按对角原则设5个点，实现对射监控。
3）视频监控服务器
监控中心设置一台DVR服务器（硬盘录像机），用户可通过局域网上任一台计算机登录到服务器系统，对图像进行监视、查询、录像回放等。 4）视频监控工作站（客户端）
计算机上用户由系统管理员提供登陆服务器的合法身份和系统使用权限，就可成为监控工作站。
5）视频监控示意图
