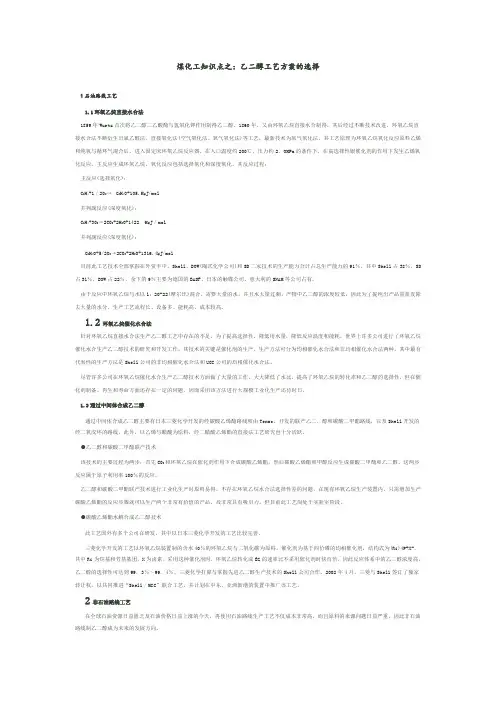

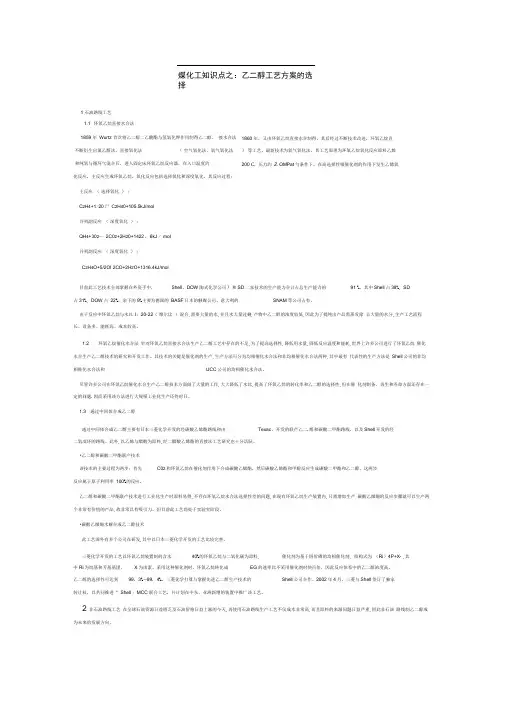

煤化工知识点之：乙二醇工艺方案的选择
1石油路线工艺
1.1环氧乙烷直接水合法
1859年Wurtz首次将乙二醇二乙酸酯与氢氧化钾作用制得乙二醇。1860年，又由环氧乙烷直接水合制得，其后经过不断技术改进，环氧乙烷直接水合法不断衍生出氯乙醇法、直接氧化法(空气氧化法、氧气氧化法)等工艺，最新技术为氧气氧化法，其工艺原理为环氧乙烷氧化反应原料乙烯和纯氧与循环气混合后，进入固定床环氧乙烷反应器，在入口温度约200℃，压力约2．OMPa的条件下，在高选择性银催化剂的作用下发生乙烯氧化反应，主反应生成环氧乙烷，氧化反应包括选择氧化和深度氧化，其反应过程：
主反应(选择氧化)：
C2H4+1／202→ C2H40+105.5kJ/mol
并列副反应(深度氧化)：
C2H4+302→2C02+2H20+1422．6kJ／mol
并列副反应(深度氧化)：
C2H4O+5/2O2→2CO2+2H2O+1316.4kJ/mol
目前此工艺技术全部掌握在外资手中，Shell、DOW(陶式化学公司)和SD二家技术的生产能力合计占总生产能力的91％，其中Shell占38％，SD占31％，DOW占22％，余下的9％主要为德国的BASF、日本的触媒公司、意大利的SNAM等公司占有。
由于反应中环氧乙烷与水以l：20-22(摩尔比)混合，需要大量的水，并且水大量过剩，产物中乙二醇的浓度较低，因此为了提纯出产品需蒸发除去大量的水分，生产工艺流程长、设备多、能耗高、成本较高。
1.2环氧乙烷催化水合法
针对环氧乙烷直接水合法生产乙二醇工艺中存在的不足，为了提高选择性，降低用水量，降低反应温度和能耗，世界上许多公司进行了环氧乙烷催化水合生产乙二醇技术的研究和开发工作。其技
页脚内容1
术的关键是催化剂的生产，生产方法可分为均相催化水合法和非均相催化水合法两种，其中最有代表性的生产方法是Shell公司的非均相催化水合法和UCC公司的均相催化水合法。
尽管许多公司在环氧乙烷催化水合生产乙二醇技术方面做了大量的工作，大大降低了水比，提高了环氧乙烷的转化率和乙二醇的选择性，但在催化剂制备、再生和寿命方面还存在一定的问题．因而采用该方法进行大规模工业化生产还待时日。
1.3通过中间体合成乙二醇
通过中间体合成乙二醇主要有日本三菱化学开发的经碳酸乙烯酯路线和由Texac。开发的联产乙二．醇和碳酸二甲酯路线，以及Shell开发的经二氧戊环的路线。此外，以乙烯与醋酸为原料，经二醋酸乙烯酯的直接法工艺研究也十分活跃。
●乙二醇和碳酸二甲酯联产技术
该技术的主要过程为两步：首先C02和环氧乙烷在催化剂作用下合成碳酸乙烯酯，然后碳酸乙烯酯和甲醇反应生成碳酸二甲酯和乙二醇。这两步反应属于原子利用率100％的反应。
乙二醇和碳酸二甲酯联产技术进行工业化生产时原料易得，不存在环氧乙烷水合法选择性差的问题，在现有环氧乙烷生产装置内，只需增加生产碳酸乙烯酯的反应步骤就可以生产两个非常有价值的产品，故非常具有吸引力。但目前此工艺尚处于实验室阶段。
●碳酸乙烯酯水解合成乙二醇技术
此工艺国外有多个公司在研发，其中以日本三菱化学开发的工艺比较完善。
三菱化学开发的工艺以环氧乙烷装置制的含水40％的环氧乙烷与二氧化碳为原料，催化剂为基于四价磷的均相催化剂，结构式为(Ri)4P+X-，其中Ri为烷基和芳基基团，X为卤素。采用这种催化剂时，环氧乙烷转化成EG的速率比不采用催化剂时快百倍，因此反应体系中的乙二醇浓度高，乙二醇的选择性可达到99．3％～99．4％。三菱化学打算与掌握先进乙二醇生产技术的Shell公司合作。2002年4月，三菱与Shell签订了独家转让权，以共同推进“Shell／MCC”联合工艺，并计划在中东、亚洲新增的装置中推广该工艺。
2非石油路线工艺
页脚内容2
在全球石油资源日益匮乏及石油价格日益上涨的今天，再使用石油路线生产工艺不仅成本非常高，而且原料的来源问题日益严重，因此非石油路线制乙二醇成为未来的发展方向。
2.1合成气直接合成法
合成气直接合成法是一种最为简单和有效的乙二醇合成方法合原子经济性，是理论价值最高的一条工艺路线。其方程式如下：
2C0+3H2=HOCH2CH20H
此反应属于Gibbs自由能增加的反应，在热力学上很难进行，需要催化剂和高温高压条件。此方法最早是由美国杜邦公司于1947年提出来的。该工艺技术的关键是催化剂的选择。早期采用的钴催化剂，要求的反应条件苛刻，高温高压下乙二醇的产率也很低。1971年，美国UCC首先公布用铑催化剂从合成气制乙二醇，其催化活性明显优于钴，但所需压力仍太高(340MPa)。上世纪80年代以来，确定为合成气直接合成乙二醇的优良催化剂主要分为铑和钌两大类。UCC采用铑催化活性组分，以烷基膦、胺为配体，配置在四甘醇二甲醚溶剂中，反应压力可降至50MPa，反应温度为230℃，不过合成气的转化率和选择性仍偏低。日本研究的铑和韦了均相系催化剂，乙二醇选择性达57％，产率达259g／(1．h)。
目前，由合成气直接合成乙二醇仍处于研究阶段，所得结果与实现工业化仍有相当距离，主要问题是合成压力太高，所用催化剂在高温下才显示出活性，但在高温下稳定性变差。
2.2草酸酯加氢两步合成法
C0催化偶联合成草酸酯再加氢生成乙二醇是当前Cl化工研究的重要课题，也是C1化工中最有前途的研究方向之一。该工艺具有原料来源丰富、成本低、无污染、反应条件温和、产品纯度高、生产连续化等优点，是洁净生产、环境良好的先进绿色化学工艺。此方法是利用醇类与N0及氧气反应生成亚硝酸酯，然后在Pd系催化剂上氧化偶联制得草酸二酯，再经在铜系催化剂上加氢制得乙二醇。
此工艺最早是由美国联合石油公司D．M．Fenton于1966年提出，1978年日本宇部兴产公司进行了改进，选用2％Pd／C催化剂，并通过反应条件下引亚硝酸酯，解决了原方法的腐蚀等问题，并提高了草酸酯的收率。该公司建成了一套6kt／a的草酸二丁酯的工业装置，初步实现了工业化，之后，宇部和美国UCC公司联合开发了常压气相合成草酸酯研究，并完成了模试。
国内从20世纪80年代也开始研究C0催化合成草酸酯及其衍生物产品如草酸、乙二醇的研究，其中中国科学院福建物质结构所走在技术的前沿。
页脚内容3
C0气相催化合成草酸酯及相应衍生物的工艺开发，是我国Cl化学工业的一项重大科技开发项目，合成草酸酯工艺反应条件温和(近常压，160℃以下)，能耗低，设备投资小，C0资源丰富易得，并可同时生产草酸、乙二酯、草酰胺等多种重要化工产品。
该技术不但能实现用煤或天然气(油田气)代替石油乙烯，二步间接合成乙二醇的战略目标，而且能使合成气资源全部得到充分利用。首先，把煤或天然气(油田气)制成合成气(C0+H2)；然后通过变压吸附或膜分离技术，将氢气与C0汽提分离开来。氢气用作将草酸酯加氢生成乙二醇的氢源，C0气体经脱氢净化用做羰基化合成草酸酯的原料，从而实现合成气的两个组分C0和H2都全部充分利用。
2.3原料路线确定的原则和依据
石油、天然气和煤是目前世界能源的三大支柱。按世界储量油可开采约50年，而天然气和煤则分别为130年和230年。
中国是——个“富煤少油缺气”的国家，在世界已探明的化工能源储量中，中国的煤炭资源约占世界总量的15％、石油占2．7％、天然气占0．9％。
其中煤炭资源的储量在5万亿吨以上，探明储量达到1145亿吨，能源资源的特点决定了我国是世界上少有的以煤为主要能源的国家，在未来二十年，煤炭资源是我国最可靠的一次能源。
我国一方面缺油少气，而另一方面国内燃油消耗逐年增加。从1993年我国开始净进口石油以来，其净进口数量每年不断递增。到2020年，我国的石油进口量将超过3亿吨。随着经济持续增长和生活水平的捉高，我国能源供应的紧张状况将日益凸显，形成了严重的潜在能源安全和经济安全问题。我国对石油进口的依赖率将会远远超过国际公认的国家能源安全警戒线。如何利用我国丰富的煤炭资源已成为人们关注的焦点和热点。
国家“十五”和“十一五”发展规划将洁净煤技术作为今后能源建设的战略重点和国家重点推进的产业。发展新型煤化工正在成为我国能源建设的重要任务，建设煤化工产业，生产煤基清洁燃料和化工产品，是当前和未来几十年我国能源建设的重要需求。同时，国家特别要求在发展煤化工过程中，开发具有自主知识产权的大型化、高效率、低成本和对煤种适应性强的煤化工技术，形成工业示范，推进工业的整体系统发展。
由于全球石油资源的日益匮乏，在21世纪以石油为基础的燃料和有机原料工业逐步转向以煤或天然气为原料的合成燃料和有机原料工业已成必然发展趋势。从长远观点看，考虑到开发时间、供给量、价格等因素，开辟以合成气为原料的非石油路线制乙二醇，以代替、补充石油路线生产乙二醇的
页脚内容4
短缺，具有重要的战略意义和经济意义。以天然气或煤制得的合成气出发生产乙二醇工艺分为直接工艺和间接工艺。直接工艺即由合成气直接合成乙二醇；间接工艺是合成气经某种中间化合物，如甲醇、甲醛等后再转化为乙二醇。与直接法相比，间接法具有反应条件温和、选择性高等优点，但反应步骤多，能量消耗大。从目前的研究情况看，由合成气出发生产乙二醇的许多过程均可与传统的乙烯路线相竞争。
世界上乙二醇生产大多采用环氧乙烷直接水合法，和国外一样，我国的乙二醇生产均采用环氧乙烷直接水合法，其能耗和物耗等技术指标与国际先进水平相比还存在较大差距。其工艺水用量超过理论值的20倍，单乙二醇的选择性只有90％，其它的9％是二甘醇，1％是三甘醇和聚乙二醇，因此降低水气比催化工艺成为焦点，但基于乙烯路线经环氧乙烷的乙二醇生产已经没有多少工艺改进的空间。
由于石油资源的短缺和天然气、煤资源的相对丰富，开发以合成气为原料的乙二醇工艺路线十分引人关注。1983年，中科院福建物构所开始承担国家“八五”科技攻关项目，研究“C0气相催化合成草酸、草酸酯及乙二醇”，是国内研究最早的单位，己成功开发出2个催化剂和5部分配套艺技术，获4项国家发明专利，通过由科学院和国家计委组织专家组的验收鉴定，各项技术指标达到世界先进水平。
C0气相催化合成草酸、草酸酯及乙二醇”，即以煤制合成气为原料，由C0采用两步法工艺生成乙二醇；第一步由C0进行气相反应生成草酸酯，第二步草酸酯加氢生成乙二醇。
2005年开始，中科院福建物构所与金煤公司合作，建成300t／a乙二醇中试装置和10000t／a乙二醇工业化试验装置各一套。两套试验装置运行平稳，安全可靠。中国科学院主持的技术成果鉴定会全面考核考察了万吨工业试验装置，确认了工艺、设备和催化剂等方面技术经济指标的先进性、合理性，完全具备工业化放大的条件。该工业试验装置的平稳运行标志着羰化、加氢两步间接法制取乙二醇工艺已经成熟。这些完全是自主开发、技术创新的成果，它将引发乙二醇生产工艺历史性的革命。即将投产的金煤公司通辽一期20万吨／年乙二醇项目的实施正是基于上述试验装置所提供技术数据
的基础上加以完善所形成的成套工艺技术。
综上所述，选择以煤制合成气为原料，采用羰化、加氢两步法合成乙二醇的原料路线，既适应国家以煤替代石油的长远目标，又有可靠的技术依托。
3乙二醇的生产工艺
目工艺过程分为羰化合成和酯加氢两部分。
页脚内容5
3.1生成草酸酯
●生产原理
方程式如下：
2C0 + 2RONO → (COOR)2 + 2NO ①
一氧化碳亚硝酸酯草酸酯一氧化氮
2NO+ 1／202 + 2ROH→2RONO + 2H20 ②
一氧化氮氧气醇类亚硝酸酯水
2C0 + 1／202 + 2ROH→( COOR) 2+ H20 ③
一氧化碳氧气醇类草酸酯水
第一步是把C0和亚硝酸酯气相催化合成草酸酯(式①)，反应尾气中的N0气体和氧气及醇类反应再生成亚硝酸酯回收循环使用(式②)：由式①+式②得式③，即由C0加空气中的氧和醇类，就可以合成出草酸酯。
●生产方法的先进性比较
即由草酸与醇类在甲苯中高温酯化的化学反应方法相比[见反应式④]，原料路线和工艺过程都有极大的优越性。每生产一吨草酸酯，可省去一吨草酸和大量的甲苯及浓硫酸，成本可降低40％以上，并可连续大量生产，能耗低、安全、不污染环境。特别是产品质量好，草酸甲酯产品纯度达到99.8%,不含微量重金属及酸，这在国内外尚未见报导。
(COOH)2 . 2H20 + 2ROH→(COOR) 2+4H20 ④
乙二酸醇类草酸酯水
Ube公司1978年建成6000吨／年草酸二丁酯水解生产草酸工厂，在10．0MPa和100℃条件下，液相催化合成草酸二丁酯并水解生产草酸，成本比用甲酸钠法生产草酸的成本降低36％。该方法的缺点是反应压力高，能耗大，液相催化剂需要分离回收和再生，工艺较复杂等，因此至今没有推广。
页脚内容6
目前世界上尚未有气相催化合成草酸酯新工艺的工业化装置，金煤公司的工业试验在原、辅材料消耗、催化剂产率和寿命等方面均达到了设计要求。
3.2草酸酯加氢制乙二醇
本生产工艺采用中国科学院福建物质结构研究所的草酸酯气相催化合成加氢制乙二醇技术。
●生产原理
反应方程式如下：
(COOH)2 + 4H2→(CH2OH) 2 + 2ROH ⑤
草酸酯氢气乙二醇醇类
2CO + 1/2O2 + 4H2→(CH2OH) 2 + H2O ⑥
一氧化碳氧气乙二醇水
第二步是把草酸酯催化加氢生成乙二醇。③+⑤得⑥，即只要用煤或天然气制成的合成气(C0和H 2)以及空气中的氧气，就能合成出乙二醇。
页脚内容7
化工安全期末作业 题目: 讨论煤制乙二醇工厂的定位、选址、工厂的初步布局、工艺设计的安全设计、职业毒害和职业病的防治。 工艺路线： 煤气化 合成气CO+RON 草酸酯 分离气固相催化反应 气固相催化反应 H+草酸酯乙二醇 2 一，煤制乙二醇工厂的定位： 1.工厂定位应该满足： (1)有原料、燃料供应和产品销售的良好的流通条件。对于煤制乙二醇工艺，主要原料为煤、亚 硝酸酯和氢气，因此工厂应该靠近煤矿产地，并且有良好的亚硝酸酯和氢气的购买渠道，以减少原料运输成本。； (2)有储运、公用工程和生活设施等方面良好的协作环境。工厂附近的基础设施完善，能够提供 良好的生活、工作条件； (3)靠近水量充足、水质良好的水源。工厂附近尽可能有河流、湖泊，能够提供充足的生活、生 产和灭火用水； (4)有便利的交通条件。工厂附近有高速公路、铁路或者港口码头，这样便于原料、产品的运输， 减少生产和销售成本； (5)有良好的工程地质和水文气象条件。该地区的地质地形、风速风向、雨雪量、雷电频发率及 自然灾害状况应该符合工厂要求。 2. 工厂应避免定位在 （1）发震断层地区和基本烈度在9级以上的地震区； （2）厚度较大的三级自重湿陷性黄土地区； （3）易受洪水、滑坡、泥石流等自然灾害危害的地区； （4）有开采价值的矿藏地区； （5）对机场、电台等使用有影响的地区； （6）国家规定的历史文物、生物保护和风景游览地区； （7）城镇等人口密集的地区。 3. 实际工厂定位过程中，主要考虑原料、燃料流通经济性问题，以尽可能减少经济成本。 二，煤制乙二醇工厂的选址 工厂选址应注意一下几点： （1）依据主导风向，把工厂置于社区的下风区域，以防止工厂逸出的有毒有害气体进入居民区或其他人口稠密地区，或者易燃易爆气体飘过其他工厂的煅烧炉之类的火源，又或者冷却塔的烟雾飘过交通繁忙的高速公路或道路等情况发生。厂区应该是一片平地，不应该有洼地，否则可能会形成毒性或易燃蒸汽或液体的聚集。相对于周围地区，厂区最好地势较高而不应该是低洼地。
环氧乙烷水合制乙二醇 乙二醇是合成聚酯树脂的主要原料,大家熟知的涤纶纤维就是由乙二醇与对苯二甲酸合成的。乙二醇还可用作防冻液,w(乙二醇)=55%的水溶液的冰点为-36℃,可用作中国北方冬天汽车必需的冷却液。此外,乙二醇还可用作溶剂和用于化妆品、毛皮加工、烟叶润湿和纺织工业染整等。据预测,2000年乙二醇的世界产量将达到10Mt/a。中国1995年的产量为53×１０４ t/a,到2000年将达72×１０４ t/a。 1.乙二醇生产方法综述 现在,乙二醇有多种工业生产方法,但环氧乙烷水合制乙二醇法仍占主导地位。 (1)环氧乙烷法 可用酸作催化剂,但用得较多的是加压水合: 反应中生成约10%的二乙二醇醚(二甘醇)和三乙二醇醚(三甘醇),它们是有用的化工产品,故反应所得的有用产品总产率按环氧乙烷计接近100%,生成的二乙二醇醚用作纤维素、树胶、涂料、喷漆的溶剂或稀释剂。三乙二醇醚主要用来生产刹车液。它们的售价比乙二醇还高,因此可改善生产装置的经济效益。 环氧乙烷法因环氧乙烷售价高,生产总成本也比较高。 (2)乙烯乙酰氧基化法 乙烯乙酰氧基化法又称奥克西兰(Oxirane)法,它可由乙烯为原料生产乙二醇。工艺分二步进行,第一步乙烯与醋酸反应生成乙二醇-醋酸酯和乙二醇二醋酸酯: 反应条件:反应温度160℃,反应压力,催化剂TeO２/HBr[w(HBr)=48%的水溶液]，还可用醋酸锰加碘化钾作催化剂,乙烯转化率60%,选择性95%～97%,产品分布:乙二醇二醋酸酯70%,乙二醇一醋酸酯25%,乙二醇5%。 第二步是醋酸酯水解生成乙二醇和醋酸:
反应条件为:反应温度107～130℃,压力,选择性95%。 该法的总反应式为: ２ＣＨ２=ＣＨ２＋２Ｈ２Ｏ＋Ｏ２→２ＨＯＣＨ２-ＣＨ２ＯＨ 以乙烯计的摩尔产率为94%,高于以环氧乙烷法生产乙二醇的产率。 该法虽然以廉价的乙烯作原料,但投资和能耗比环氧乙烷法高,经济上是否比环氧乙烷法好尚有争论,再加上醋酸对设备的腐蚀是一个头痛问题,催化剂的再生和回收问题也没有很好解决,致使已开工生产的a生产装置被迫停产关闭。 (3)乙烯氧氯化法 该法又称帝人(Teijin)法。由日本帝人公司开发成功,是对老式的氯乙醇法生产环氧乙烷的改进。采用TiCl３-CuCl２-HCl水溶液为催化剂。化学反应如下: ＣＨ２＝ＣＨ２＋ＴiCl３＋Ｈ２Ｏ→ClCH２－ＣＨ２ＯＨ＋TiCl＋ＨCl ClCH２－ＣＨ２ＯＨ＋Ｈ２Ｏ→ＨＯＣＨ２－ＣＨ２ＯＨ＋HCl 催化剂再生: TiCl+2CuCl２→2CuCl２+H２Ｏ 2CuCl+2HCl+ 1/2 O２→2CuCl２＋Ｈ２Ｏ 反应条件为:反应温度160℃,压力,pH<4,乙二醇选择性为89%,乙醛6%,其他(二氧杂环己烷和二乙二醇)5%,如果Cl－∶Ti３＋的比例小于4∶1时,乙醛产率将显著增大,在反应温度大于120℃时,氯乙醇可在同一装置内水解。 乙烯的氧氯化亦可在另一个催化剂体系中进行: 催化剂再生: 2Cu＋(或2Fe２＋)＋２Ｈ＋＋１/２Ｏ２→2Cu２＋(或2Fe３＋)＋Ｈ２Ｏ 反应条件:反应温度150～180℃,压力～,乙二醇选择性86%,该法的优点是乙烯消耗定额很低,仅 kg/kg乙二醇,但有强腐蚀性,产物与催化剂溶液的分离比较困难。 (4)由合成气制乙二醇 合成气是一氧化碳和氢气混合物的总称。现在工业上用煤、天然气和劣质重油为原料可廉价、大量的生产出来,目前主要用来生产甲醇、合成氨、羰基化产品等。由合成气制乙二醇已引
炼化公司的各个装置工艺的流程图大全及其简介 从油田送往炼油厂的原油往往含盐(主要是氧化物)带水（溶于油或呈乳化状态），
可导致设备的腐蚀，在设备内壁结垢和影响成品油的组成，需在加工前脱除。电脱盐基本原理： 为了脱掉原油中的盐份，要注入一定数量的新鲜水，使原油中的盐充分溶解于水中，形成石油与水的乳化液。 在强弱电场与破乳剂的作用下，破坏了乳化液的保护膜，使水滴由小变大，不断聚合形成较大的水滴，借助于重力与电场的作用沉降下来与油分离，因为盐溶于水，所以脱水的过程也就是脱盐的过程。 CDU装置即常压蒸馏部分 常压蒸馏原理：
精馏又称分馏，它是在精馏塔内同时进行的液体多次部分汽化和汽体多次部分冷凝的过程。 原油之所以能够利用分馏的方法进行分离，其根本原因在于原油内部的各组分的沸点不同。 在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进行部分汽化，其中汽油、煤油、轻柴油、重柴油这些较低沸点的馏分优先汽化成为气体，而蜡油、渣油仍为液体。 VDU装置即减压蒸馏部分
减压蒸馏原理： 液体沸腾必要条件是蒸汽压必须等于外界压力。 降低外界压力就等效于降低液体的沸点。压力愈小，沸点降的愈低。如果蒸馏过程的压力低于大气压以下进行，这种过程称为减压蒸馏。 轻烃回收装置是轻烃的回收设备，采用成熟、可靠的工艺技术，将天然气中比甲烷或乙烷更重的组分以液态形式回收。
RDS即渣油加氢装置，渣油加氢技术包含固定床渣油加氢处理、切换床渣油加氢处理、移动床渣油加氢处理、沸腾床渣油加氢处理、沸腾床渣油加氢裂化、悬浮床渣油加氢裂化、渣油加氢一体化技术及相应的组合工艺技术。
Technology 技术纵横 摘要：为了推广一体化解决方案在煤制乙二醇装置上的应用，提高国产自控系统的竞争力，降低国内同类项目全生命周期成本，和利时HOLLiAS 一体化解决方案提供了覆盖用户工厂全部需求的产品和服务，从工艺控制、安全管理、资产管理、控制优化、生产管理等方面为用户提供增值的解决方案，使生产运营逐步实现精益化、智能化，最终的目标是实现企业运营最优化。一体化方案在乙二醇装置上的优势和实力，可为今后国内同行业自控装置的选型与配置提供借鉴和支撑。关键词：K 系列DCS ；乙二醇；一体化方案；控制 Abstract: In order to promote the integration of application in the Coal-to-ethylene Glycol plant, improve the competitiveness of automatic control system in China, and reduce the cost of whole life cycle of similar projects, HOLLiAS integration solution provides all customers' requirements for products and services in plant, and provides customers with value-added solutions for process control, safety management, asset management, control optimization, production management, etc., which make the operation gradually realize the streamline and intelligent, and its ultimate goal is to realize the enterprise operation optimization. Integration in the ethylene glycol plant's advantage and strength, is a reference and support for the automatic control system selection and con?guration for the future plant in China. Key words: K series DCS; Ethylene glycol; Integration solution; Control 目前，和利时已成功实施多个煤制乙二醇项目，为用户提供了DCS 与SIS 系统的一体化解决方案，并对氧煤比等主要回路进行 优化控制，实现安全稳定、优化控制与操作方便的统一。 1 行业简述 乙二醇（EG ）是一种重要的有机化工原料，主要用于生产聚酯纤维和防冻剂，此外还可用于生产不饱和聚酯树脂、润滑剂、增塑剂、非离子表面活性剂以及炸药等，用途十分广泛。 截至2015年底，中国已投产运行和试车成功的煤（合成气）制乙二醇（CTMEG ）项目共10个，总产能170万吨。早期投产的示范项目运行渐入佳境。 2016年将是中国煤制乙二醇产能爆发的开端之年，将新建10个项目，总计乙二醇产能166万吨/年。草酸酯路线煤制乙二醇的技术研发正在向低成本、高选择性、长催化剂寿命和环境友好的方向发展。由于产品质量不断优化，煤制乙二醇已经开始被大规模应用于聚酯化纤行业。来自亚化咨询的消息称，至2020年中国将总计建成41个煤制乙二醇项目，总产能将达到1026万吨。煤制乙二醇将成为中国聚酯化纤行业的重要原料来源。 2 主要工艺介绍 目前我国乙二醇的生产技术主要有两种路线。一种是以乙烯为原料经环氧乙烷（EO ）非催化液相水合法生产乙二醇的石化路线。这种工艺存在乙烯氧化制环氧乙烷的选择性较低、环氧乙烷水合副产物多（主要为二乙二醇、三乙二醇）、分离精制工艺复杂、能耗大等问题，生产乙烯的原料是石油产品，原油来源受控因素较多。
本项目设计主要是一台年产60 万吨丙烯的丙烷脱氢装置（PDH），项目建设地为中国浙江省宁波市北仑区青峙开发区。项目采用的丙烷脱氢装置引进美国CB&I LUMMUS 公司的CATOFIN 丙烷脱氢制丙烯工艺，该工艺采用高效的铬系催化剂和HGM 材料；具有丙烷转换率高、丙烯选择性好、原料适应性强及装置在线率高等优点，是目前丙烷脱氢制丙烯的先进技术之一。CATOFIN PDH 工艺通过固定床反应器，在氧化铬-氧化铝催化剂上将丙烷转换为丙烯。未转化的丙烷将被分离并且循环利用，丙烯是唯一的主产品。 PDH装置规模大，PDH装置操作条件比较复杂，导致设备规格大型化。设备大型化对设备设计、制造、检验等都会带来很多不利问题。根据基础设计开工报告可知，PDH装置设备涉及反应器、塔器、容器、换热器、压缩机、透平、泵和过滤器等诸多类型。统计各设备的数量装置大型设备就有199台，并且绝大多数为国外进口设备。根据PDH的工艺物料的特性，本装置属于甲类生产装置，生产过程中涉及的主要物料为丙烷、丙烯、乙烯、装置尾气和天然气。这些物料都属于易燃、易爆的物质，乙烯、氢气、共聚单体均属甲类火灾危险物质。这些物质一旦泄漏与空气或氧化物接触，形成爆炸混合气体，极易引发火灾爆炸事故。因此，火灾、爆炸是本装置的主要危险，防泄漏、防火、防爆是装置安全生产工作的重点。 丙烯工艺流程主要包括物料反应，产物压缩分离及尾气回收和产品提纯三个大的部分。PDH装置规模大，PDH装置操作条件比较复杂，导致设备规格大型化。设备大型化对设备设计、制造、检验等都会带来很多不利问题。根据基础设计开工报告可知，PDH装置设备涉及反应器、塔器、容器、换热器、压缩机、透平、泵和过滤器等诸多类型。统计各设备的数量装置大型设备就有199台，并且绝大多数为国外进口设备。根据PDH的工艺物料的特性，本装置属于甲类生产装置，生产过程中涉及的主要物料为丙烷、丙烯、乙烯、装置尾气和天然气。这些物料都属于易燃、易爆的物质，乙烯、氢气、共聚单体均属甲类火灾危险物质。这些物质一旦泄漏与空气或氧化物接触，形成爆炸混合气体，极易引发火灾爆炸事故。因此，火灾、爆炸是本装置的主要危险，防泄漏、防火、防爆是装置安全生产工作的重点 首先，新鲜丙烷进料与来自产品分离塔的循环丙烷以及脱油塔顶的丙烷混合后，送入进料汽化器。汽化后的原料气被多个换热器逐步加热，最终在进料加热
目录 第一章总论 (3) 1.1项目背景 (3) 1.2硫磺性质及用途 (4) 第二章工艺技术选择 (4) 2.1克劳斯工艺 (4) 2.1.1MCRC工艺 (4) 2.1.2CPS硫横回收工艺 (5) 2.1.3超级克劳斯工艺 (6) 2.1.4三级克劳斯工艺 (9) 2.2尾气处理工艺 (9) 2.2.1碱洗尾气处理工艺 (9) 2.2.2加氢还原吸收工艺 (13) 2.3尾气焚烧部分 (13) 2.4液硫脱气 (14) 第三章超级克劳斯硫磺回收工艺 (15) 3.1工艺方案 (15) 3.2工艺技术特点 (15) 3.3工艺流程叙述 (15) 3.3.1制硫部分 (15) 3.3.2催化反应段 (15) 3.3.3部分氧化反应段 (16) 3.3.4碱洗尾气处理工艺 (17) 3.3.5工艺流程图 (17) 3.4反应原理 (18) 3.4.2制硫部分一、二级转化器内发生的反应: (18) 3.4.3尾气处理系统中 (18) 3.5物料平衡 (19)
3.6克劳斯催化剂 (19) 3.6.1催化剂的发展 (19) 3.6.2催化剂的选择 (21) 3.7主要设备 (21) 3.7.1反应器 (21) 3.7.2硫冷凝器 (21) 3.7.3主火嘴及反应炉 (22) 3.7.4焚烧炉 (22) 3.7.5废热锅炉 (22) 3.7.6酸性气分液罐 (22) 3.8影响Claus硫磺回收装置操作的主要因素 (23) 3.9影响克劳斯反应的因素 (24) 第四章工艺过程中出现的故障及措施 (26) 4.1酸性气含烃超标 (26) 4.2系统压降升高 (27) 4.3阀门易坏 (28) 4.4设备腐蚀严重 (28)
工艺流程图制图规范 工艺流程图一般有如下几种: 1．全厂总工艺流程图或物料平衡图，在化工厂设计中，为总说明部分提供的全厂流程图样。对综合性化工厂则称全厂物料平衡图。图上各车间(工段)用细实线画成长方框来示意。流程线只画出主要物料，用粗实线表示。流程方向用箭头画在流程线上。图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。 2．物料流程图MBD（material balance diagram），是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。在流程上标注出各物料的组分、流量以及设备特性数据等。 3．工艺管道及仪表流程图PID(Piping&Instrument Diagram)，是以物料流程图为依据，内容较为详细的一种工艺流程图。在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。 绘图软件 工艺流程图一般绘图软件为AutoCAD，但企业及设计院一般使用在AutoCAD平台上二次开发的软件,如：国产软件——PIDCAD工艺流程图设计软件、工艺流程设计软件。其中后者是将常用化工设备以组件形式构建数据库，用户直接调用即可。 绘制程序 工艺流程图绘制程序为: 首先选择图纸图副、标题栏等；其次，绘制主要设备； 再次，绘制管线；然后，添加阀门、仪表、管件等，添加标注信息； 最后，核查图纸正确性；
工艺流程表示标准 1总则 1.1目的 为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。 1.2范围 1.2.1本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。 1.2.2本标准适用于炼油装置和石油化工装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。对于有特殊要求的项目，须结合具体情况，灵活运用。 1.3引用标准 使用本标准时，应使用下列标准最新版本。 SH/T3101《炼油厂流程图图例》 EMGS0807《设计文件复用规定》 SEPM0101.1《管道材料等级规定（炼油）》 2工艺流程图的绘制方法 工艺流程图的图例应按SH/T3101的有关规定绘制。 2.1名称 定名为工艺流程图（简称PFD）。
硫磺回收工艺介绍
————————————————————————————————作者：————————————————————————————————日期:
目录 第一章总论 .............................................................................. 错误!未定义书签。 1.１项目背景 (2) 1.2硫磺性质及用途2? 第二章工艺技术选择2? ２.１克劳斯工艺 (2) ２．１.1MＣRC工艺2? ２.1.2CPS硫横回收工艺2? 2.１.３超级克劳斯工艺2? ２.1.4三级克劳斯工艺....................................................... ２ 2.2尾气处理工艺 (2) 2．2.1碱洗尾气处理工艺 (2) 2.2.2加氢还原吸收工艺 (2) 2.３尾气焚烧部分2? 2.4液硫脱气........................................................................................ ２第三章超级克劳斯硫磺回收工艺. (2) 3.1工艺方案 (2) 3.2工艺技术特点?２ 3.３工艺流程叙述 (2) 3．３.1制硫部分 (2) ３.3.2催化反应段............................................ 错误!未定义书签。 3.3.3部分氧化反应段....................................... 错误!未定义书签。 3．３.4碱洗尾气处理工艺 (2) 3.3．5工艺流程图2? 3.4反应原理 (2) 3.４．2制硫部分一、二级转化器内发生的反应: (2)
义马煤业综能煤制乙二醇项目 技术方案 东华工程科技股份有限公司 2010年5月于合肥
目录 1. 产品方案和产品规模 2. 工艺技术路线选择 3. 工艺流程简述 4. 公用工程简述 5. 消耗 6. 投资估算 7. 技术经济分析
1.产品方案和产品规模 义马煤业综能有限责任公司现正在建设一套30万吨/年的甲醇项目，由于现在甲醇市场效益的降低，公司预以现有的流程生产乙二醇产品。原有的气化、变换、甲醇洗等装置不变，公用工程规模做相应大小的修改，增上H2/CO分离、草酸二甲酯合成、乙二醇合成和精馏等装置，达到生产乙二醇的要求。目前根据以前甲醇气化装置的能力，现在乙二醇正常操作的能力如下： 产品方案：乙二醇 产品规模： 31.2万吨/年 操作时间： 8000小时/年 2.工艺技术路线选择 传统乙二醇生产技术路线主要为石油路线，采用乙烯为原料，通过环氧乙烷再生产乙二醇；由于石油价格的不断攀升，以及中国的石油缺口越来越大，使得采用以煤为原料，通过合成气生产乙二醇技术得到快速发展，并使得以煤为原料代替石油路线生产乙二醇成为可能。 日本宇部兴产采用合成气（CO+H2）生产草酸二甲酯的工业化生产装置已经稳定运行了20多年，且宇部兴产也对草酸二甲酯加氢生产乙二醇进行了催化剂筛选和实验室试验，并获得了很高的转化率和选择性。 因此，本技术方案拟采用日本宇部的草酸二甲酯生产技术，以及宇部筛选的催化剂加氢生产乙二醇。 3.工艺流程简述 气化技术采用美国SES公司的U-gas气化工艺。 3.1 煤干燥 来自煤贮运的原料煤，通过皮带送入四齿辊破碎机，破碎到8mm后，去干燥窑进行干燥，干燥后的煤水分不超过6.87％。 3.2 气化 干燥后的煤粉通过管状皮带输送到气化框架上的缓冲煤斗，通过锁斗、加料罐把煤粉送入的气化炉，在蒸汽和纯氧的作用下，气化成粗煤气。气化压力
催化裂化的装置简介及工艺流程 概述 催化裂化技术的发展密切依赖于催化剂的发展。有了微球催化剂，才出现了流化床催化裂化装置；分子筛催化剂的出现，才发展了提升管催化裂化。选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。 催化裂化装置通常由三大部分组成，即反应 / 再生系统、分馏系统和吸收稳定系统。其中反应--再生系统是全装置的核心，现以高低并列式提升管催化裂化为例，对几大系统分述如下： （一）反应—再生系统 新鲜原料（减压馏分油）经过一系列换热后与回炼油混合，进入加热炉预热到370C 左右，由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温（约650C ~700C ）催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7 米/ 秒~8 米/ 秒的高线速通过提升管，经快速分离器分离后，大部分催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。 积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催化剂表面上的少量油气。待生催化剂经待生斜管、待生单动滑阀进入再生器，与来自再生器底部的空气（由主风机提供）接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度（密相段温度约650E ~680C ）。再生器维持0.15MPa~0.25MPa表）的顶部压力，床层线速约0.7 米/秒~1.0 米/秒。再生后的催化剂经淹流管，再生斜管及再生单动滑阀返回提升管反应器循环使用。 烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部分催化剂，烟气经集气室和双动滑阀排入烟囱。再生烟气温度很高而且含有约5%~10%CO为了利用其热量，不少装置设有 CO锅炉，利用再生烟气产生水蒸汽。对于操作压力较高的装置，常设有烟气能量回收系统，利用再生烟气的热能和压力作功，驱动主风机以节约电能。 （二）分馏系统 分馏系统的作用是将反应/ 再生系统的产物进行分离，得到部分产品和半成品。
文件编号 MZYC-AS-ZY.013-2007(A/0) 受控状态受控 发放编号——————————————— 硫磺回收装置 操作手册 中国神华煤制油有限公司煤制油厂 二〇〇七年
操作手册编审表 编制： 车间审核： 车间主任： 汇审 消防气防队： 技术监督部： 机动部： 安全生产部： 审批：
目录 第1章装置正常开工方案 (1) 1.1开工准备及注意事项 (2) 1.2装置吹扫、贯通、气密 (2) 1.3系统的烘干 (10) 1.4催化剂及其填料填装 (13) 1.5装置投料步骤及关键操作 (15) 1.6装置正常开车步骤及其说明 (19) 1.7装置正常开工盲板表 (20) 第2章装置停工方案 (20) 2.1正常停工方案 (21) 2.2非正常停工方案（紧急停工方案） (28) 第3章事故处理预案 (29) 3.1事故处理的原则 (30) 3.2原料、燃料中断事故处理 (30) 3.3停水事故处理 (32) 3.4停电及晃电 (34) 3.5净化风中断 (36) 3.6其它 (37) 3.7DCS故障处理 (39) 3.8关键设备停运（风机） (40) 第4章装置冬季防冻凝方案 (40) 4.1伴热线流程及现场编号 (41) 4.2防冻凝方案 (41) 4.3相关物料及带水物料管线冬季防冻凝措施 (41) 4.4间断输送物料的管线防冻凝措施 (42) 第5章岗位操作法 (42) 5.1正常及异常操作法 (43) 5.2单体设备操作法 (54) 5.3高温掺合阀操作法 (63) 5.4制硫燃烧燃烧器的操作 (64) 附表一硫磺装置盲板一览表 (68) 附图―硫磺回收装置伴热流程图 (70)
全球乙二醇生产工艺路线及成本对比 一目前全球乙二醇生产工艺路线及成本对比 目前世界上大规模生产乙二醇的方法有3种： 1）采用天然气为原料制乙二醇（主要集中在中东地区），2009年产能620万吨，占全球总产能的32%，预计2011年产能将达到1000万吨； 2）以石油为原料制乙二醇，2009年全球产能1300万吨，占世界的68%； 3）采用褐煤做原料生产乙二醇（丹化科技），年产能20万吨。 目前中东地区天然气3乙二醇每吨生产成本约250美元。据丹化科技披露，即便能以非常优惠的价格（130元/吨）获得褐煤资源，煤制乙二醇生产成本依然高达2600元/吨（约合380美元/吨）。因此相比天然气制乙二醇，即使加上运费（从中东到中国最新报价20美元/吨），煤制乙二醇也不具备竞争力。 与石油制乙二醇相比，煤制乙二醇是否具备成本优势，取决于国际油价和能否获得廉价煤炭资源。根据丹化科技煤制乙二醇实验数据推算，若煤价为750元/吨，当石油价跌到67美元/桶以下时，煤制乙二醇将不具备成本优势。 以天然气为原料制乙二醇（环氧乙烷水合法）：具体工艺路线是：首先以天然气生产乙烯，然后乙烯生产乙二醇。采用该工艺路线，乙二醇的生产成本主要由两部分构成：1）原料成本约为6300元（其中乙烯市场价格按照10 000元/吨计算，成本6 000元）；2）其他成本约700元（其中固定成本约330元，动力成本约380元）。 以石油为原料制作乙二醇（环氧乙烷水合法）：具体工艺路线是：首先石脑油生产乙烯，然后使用乙烯生产乙二醇，本工艺路线和天然气为原料的工艺路线的区别在于获得乙烯的方式，前者通过石脑油制作乙烯，后者通过天然气制
煤化工知识点之：乙二醇工艺方案的选择 1石油路线工艺 1.1环氧乙烷直接水合法 1859年Wurtz首次将乙二醇二乙酸酯与氢氧化钾作用制得乙二醇。1860年，又由环氧乙烷直接水合制得，其后经过不断技术改进，环氧乙烷直接水合法不断衍生出氯乙醇法、直接氧化法(空气氧化法、氧气氧化法)等工艺，最新技术为氧气氧化法，其工艺原理为环氧乙烷氧化反应原料乙烯和纯氧与循环气混合后，进入固定床环氧乙烷反应器，在入口温度约200℃，压力约2．OMPa的条件下，在高选择性银催化剂的作用下发生乙烯氧化反应，主反应生成环氧乙烷，氧化反应包括选择氧化和深度氧化，其反应过程： 主反应(选择氧化)： C2H4+1／202→C2H40+105.5kJ/mol 并列副反应(深度氧化)： C2H4+302→2C02+2H20+1422．6kJ／mol 并列副反应(深度氧化)： C2H4O+5/2O2→2CO2+2H2O+1316.4kJ/mol 目前此工艺技术全部掌握在外资手中，Shell、DOW(陶式化学公司)和SD二家技术的生产能力合计占总生产能力的91％，其中Shell占38％，SD 占31％，DOW占22％，余下的9％主要为德国的BASF、日本的触媒公司、意大利的SNAM等公司占有。 由于反应中环氧乙烷与水以l：20-22(摩尔比)混合，需要大量的水，并且水大量过剩，产物中乙二醇的浓度较低，因此为了提纯出产品需蒸发除去大量的水分，生产工艺流程长、设备多、能耗高、成本较高。 1.2环氧乙烷催化水合法 针对环氧乙烷直接水合法生产乙二醇工艺中存在的不足，为了提高选择性，降低用水量，降低反应温度和能耗，世界上许多公司进行了环氧乙烷催化水合生产乙二醇技术的研究和开发工作。其技术的关键是催化剂的生产，生产方法可分为均相催化水合法和非均相催化水合法两种，其中最有代表性的生产方法是Shell公司的非均相催化水合法和UCC公司的均相催化水合法。 尽管许多公司在环氧乙烷催化水合生产乙二醇技术方面做了大量的工作，大大降低了水比，提高了环氧乙烷的转化率和乙二醇的选择性，但在催化剂制备、再生和寿命方面还存在一定的问题．因而采用该方法进行大规模工业化生产还待时日。 1.3通过中间体合成乙二醇 通过中间体合成乙二醇主要有日本三菱化学开发的经碳酸乙烯酯路线和由Texac。开发的联产乙二．醇和碳酸二甲酯路线，以及Shell开发的经二氧戊环的路线。此外，以乙烯与醋酸为原料，经二醋酸乙烯酯的直接法工艺研究也十分活跃。 ●乙二醇和碳酸二甲酯联产技术 该技术的主要过程为两步：首先C02和环氧乙烷在催化剂作用下合成碳酸乙烯酯，然后碳酸乙烯酯和甲醇反应生成碳酸二甲酯和乙二醇。这两步反应属于原子利用率100％的反应。 乙二醇和碳酸二甲酯联产技术进行工业化生产时原料易得，不存在环氧乙烷水合法选择性差的问题，在现有环氧乙烷生产装置内，只需增加生产碳酸乙烯酯的反应步骤就可以生产两个非常有价值的产品，故非常具有吸引力。但目前此工艺尚处于实验室阶段。 ●碳酸乙烯酯水解合成乙二醇技术 此工艺国外有多个公司在研发，其中以日本三菱化学开发的工艺比较完善。 三菱化学开发的工艺以环氧乙烷装置制的含水40％的环氧乙烷与二氧化碳为原料，催化剂为基于四价磷的均相催化剂，结构式为(Ri)4P+X-，其中Ri为烷基和芳基基团，X为卤素。采用这种催化剂时，环氧乙烷转化成EG的速率比不采用催化剂时快百倍，因此反应体系中的乙二醇浓度高，乙二醇的选择性可达到99．3％～99．4％。三菱化学打算与掌握先进乙二醇生产技术的Shell公司合作。2002年4月，三菱与Shell签订了独家转让权，以共同推进“Shell／MCC”联合工艺，并计划在中东、亚洲新增的装置中推广该工艺。 2非石油路线工艺 在全球石油资源日益匮乏及石油价格日益上涨的今天，再使用石油路线生产工艺不仅成本非常高，而且原料的来源问题日益严重，因此非石油路线制乙二醇成为未来的发展方向。
炼油生产安全技术一催化裂化的装置简介类型及工艺流程 催化裂化技术的发展密切依赖于催化剂的发展。有了微球催化剂，才出现了流化床催化裂化装置；分子筛催化剂的出现，才发展了提升管催化裂化。选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。 催化裂化装置通常由三大部分组成，即反应？再生系统、分馏系统和吸收稳定系统。其中反应--再生系统是全装置的核心，现以高低并列式提升管催化裂化为例，对几大系统分述如下： ㈠反应--再生系统 新鲜原料（减压馏分油）经过一系列换热后与回炼油混合，进入加热炉预热到370 C左右，由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温（约650 C ~700C ）催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒的高线速通过提升管，经快速分离器分离后，大部分催化 剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。 积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催 化剂表面上的少量油气。待生催化剂经待生斜管、待生单动滑阀进入再生器，与来自再生器底部的空气（由主风机提供）接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度（密相段温度约650 C ~68 0 C ）。再生器维持0.15MPa~0?25MPa （表）的顶部压力，床层线速约0.7米/秒~1.0米/秒。再生后的催化剂经 淹流管，再生斜管及再生单动滑阀返回提升管反应器循环使用。 烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部 分催化剂，烟气经集气室和双动滑阀排入烟囱。再生烟气温度很高而且含有约5%~10%CO 为了利用其热量，不少装置设有Co锅炉，利用再生烟气产生水蒸汽。对于操作压力较高的 装置，常设有烟气能量回收系统，利用再生烟气的热能和压力作功，驱动主风机以节约电 能。 ㈡分馏系统 分馏系统的作用是将反应？再生系统的产物进行分离，得到部分产品和半成品。 由反应？再生系统来的高温油气进入催化分馏塔下部，经装有挡板的脱过热段脱热后进入分 馏段，经分馏后得到富气、粗汽油、轻柴油、重柴油、回炼油和油浆。富气和粗汽油去吸收稳定系统；轻、重柴油经汽提、换热或冷却后出装置，回炼油返回反应--再生系统进 行回炼。油浆的一部分送反应再生系统回炼，另一部分经换热后循环回分馏塔。为了取走 分馏塔的过剩热量以使塔内气、液相负荷分布均匀，在塔的不同位置分别设有4个循环回流：顶循环回流，一中段回流、二中段回流和油浆循环回流。 催化裂化分馏塔底部的脱过热段装有约十块人字形挡板。由于进料是460 C以上的带有催化 剂粉末的过热油气，因此必须先把油气冷却到饱和状态并洗下夹带的粉尘以便进行分馏和避免堵塞塔盘。因此由塔底抽出的油浆经冷却后返回人字形挡板的上方与由塔底上来的油 气逆流接触，一方面使油气冷却至饱和状态，另一方面也洗下油气夹带的粉尘。 ㈢吸收--稳定系统： 从分馏塔顶油气分离器出来的富气中带有汽油组分，而粗汽油中则溶解有C3 C4甚至C2 组分。吸收--稳定系统的作用就是利用吸收和精馏的方法将富气和粗汽油分离成干气 （≤ C2）、液化气（C3、C4）和蒸汽压合格的稳定汽油。 一、装置简介 （一）装置发展及其类型
第十四章硫磺回收装置 第一节装置概况及特点 一、装置概况 硫磺回收装置是环保装置，它是洛阳分公司500万吨/年炼油工程主体生产装置之一。该装置主要处理液态烃、干气脱硫酸性气及含硫污水汽提酸性气等，其产品是国标优等品工业硫磺。 二、装置组成及规模 硫磺回收（Ⅰ）设计生产能力为3000t/a，1987年8月开工，2001年4月扩能改造至1.0×104t/a；硫磺回收（Ⅱ）设计生产能力为5650t/a，1997年9月开工，2000年3月扩能至1.0×104t/a。 三、工艺流程特点 两套硫磺回收装置均采用常规克劳斯工艺，采用部分燃烧法，即将全部酸性气引入酸性气燃烧炉，按烃类完全燃烧和1/3硫化氢完全燃烧生成二氧化硫进行配风。过程气采用高温外掺合、二级转化、三级冷凝、三级捕集，最终硫回收率达到93%以上。尾气中硫化物及硫经尾气焚烧炉焚烧，70m烟囱排放。 第二节工艺原理及流程说明 一、工艺原理 常用制硫方法中根据酸性气浓度不同，分别采用直接氧化法、分流法和部分燃烧法。本装置采用的是部分燃烧法，即将全部酸性气引入燃烧炉，按烃类完全燃烧和1/3硫化氢完全燃烧生成二氧化硫进行配风。对于硫化氢来说，反应结果炉内约有65%的硫化氢转化为硫，余下35%的硫化氢中有1/3燃烧生成二氧化硫，2/3保持不变。炉内反应剩余的硫化氢、二氧化硫在转化器内催化剂作用下发生反应，进一步生成硫，其主要反应如下： 主要反应： 燃烧炉内：H2S+3/2O2=H2O+SO2+Q 2H2S+ SO2= 2H2O+3/2S2+Q H2S+CO2=COS+ H2O+Q 2H2S+CO2=CS2+2 H2O+Q 反应器内：2H2S+SO2=H2O+3/nSOn+Q COS+ H2O = H2S+CO2-Q CS2+ 2H2O=2H2S+CO2-Q 为获得最大转化率，必须严格控制转化后过程气中硫化氢与二氧化硫的摩尔比为2：1。 二、工艺流程说明

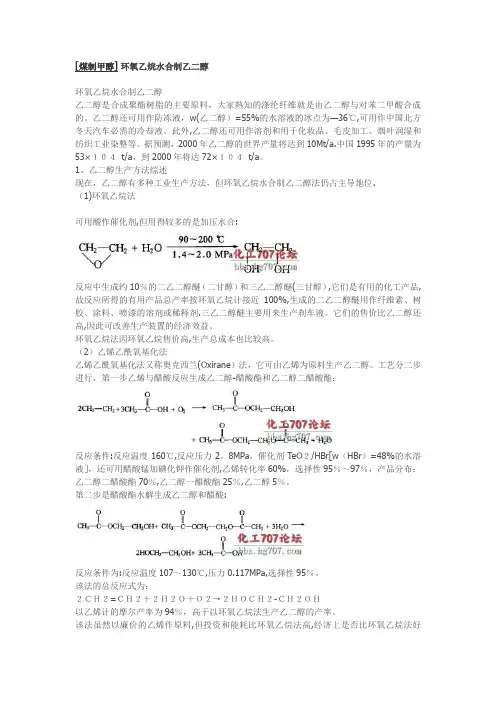

［煤制甲醇］环氧乙烷水合制乙二醇 可用酸作催化剂，但用得较多的是加压水合 反应中生成约10%的二乙二醇醚（二甘醇）和三乙二醇醚（三甘醇），它们是有用的化工产品，故反应所得的有用产品总产率按环氧乙烷计接近100%,生成的二乙二醇醚用作纤维素、树胶、涂料、喷漆的溶剂或稀释剂。三乙二醇醚主要用来生产刹车液。它们的售价比乙二醇还高 ， 因此可改善生产装置的经济效益。 环氧乙烷法因环氧乙烷售价高，生产总成本也比较高。 （2）乙烯乙酰氧基化法 乙烯乙酰氧基化法又称奥克西兰（Oxirane）法，它可由乙烯为原料生产乙二醇。工艺分二步进行,第一步乙烯与醋酸反应生成乙二醇-醋酸酯和乙二醇二醋酸酯： JCH J—CH S C-HJH * 6 —* CH C~ —CH3OI I + CH*—I—OCHi—屛般' 反应条件：反应温度160 C，反应压力2.8MPa,催化剂TeO 2 /HBr［w（HBr）=48% 的水溶液］，还可用醋酸锰加碘化钾作催化剂，乙烯转化率60%,选择性95%?97%,产品分布：乙二醇二醋酸酯70%,乙二醇一醋酸酯25%,乙二醇5%。 第二步是醋酸酯水解生成乙二醇和醋酸： O O O “丨! I 匚冃$—匚OCHj—THiOK* CHj C—OCHg -diO-C CH, * ―r o CT^OHt 3CH,—C- 5们「蚀 反应条件为：反应温度107?130 C ,压力0.117MPa,选择性95%。 该法的总反应式为：
