一、初中物理欧姆定律问题
1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是
A ．小灯泡电阻随温度的增大而减小
B ．灯泡的实际电功率为0.6 W
C ．定值电阻的阻值为0.05Ω
D ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合U
R I
=
可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：
2V 0.3A 0.6W L L P U I ==?=
故B 正确；
C ．由B 项数据可知，电阻的阻值：
6V
20Ω0.3A
R U R I =
==， 故C 错误；
D ．电阻的实际功率：
6V 0.3A 1.8W R R P U I ==?=，
故D 错误。
2．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“8V 8W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“8V 4W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率
A ．大于4W
B ．等于4W
C ．小于4W
D ．无法确定
【答案】A 【解析】 【分析】 【详解】 根据公式
可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡
电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．
3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是（ ）
A ．甲图适合测量阻值较大的电阻，误差会减小
B ．乙图适合测量阻值较大的电阻，误差会减小
C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小
D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】
A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；
B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；
C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值
R A R
U U U R R R
+=
>甲 即测量值与真实值相比偏大，故C 错误；
D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值
R V R
U U
R
I I I
=<
+
乙
即测量值与真实值相比偏小，故D错误。
故选A。
4．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）
A．滑动变阻器的电阻允许调节的范围是0~24Ω
B．电流表示数的变化范围是0.1A~0.5A
C．电压表示数的变化范围是1V~3V
D．灯泡的最小功率是0.54W
【答案】D
【解析】
【详解】
从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI
=可知灯的额定电流是
L
L
L
1.5W
0.5A
3V
P
I
U
===
额
额
额
还可知道灯泡的电阻是
L
L
L
3V
6Ω
0.5A
U
R
I
===
额
额
因为电压表的量程是0到3V，所以当灯泡两端的电压是3V，电路中的电流最大，大小是
max L
0.5A
I I
==
额
由此可计算得电路中的最小总电阻是
min
max
9V
18Ω
0.5A
U
R
I
===
总
那么滑动变阻器接入电路的最小阻值是
L
min min
-18Ω-6Ω12Ω
R R R
===
滑总
而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是
L
max 6Ω24Ω30ΩR R R =+=+=总
电路中的最小电流是
min max
9V
0.3A 30Ω
U I R =
=
=总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是
Lmin min L 0.3A 6Ω 1.8V U I R ==?=
所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是
()2
2
Lmin min L 0.3A 6Ω0.54W P I R ==?=
故选D 。
5．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）
A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小
B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2W
C ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10Ω
D ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【答案】D 【解析】 【分析】
(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；
(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据
P UI =求出此时甲的实际电功率；
(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；
(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。 【详解】
A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随
着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意； B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得
1V
052A
Ω.U R I =
==甲甲甲 此时甲的实际电功率
1V 0.2A 0.2W P U I ==?=甲甲甲
故B 正确，不符合题意；
C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V ，根据U
R I
=
可知，此时甲乙的阻值相同，则电路总电阻 5Ω5Ω10ΩR R R =+=+=甲乙
故C 正确，不符合题意；
D ．如图c 所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V 时，由图a 可知
0.4A I =甲，0.2A I =乙
根据并联电路中干路电流等于各支路电流之和可知，干路电流
0.4A 0.2A 0.6A I I I =+=+=甲乙
则此时电路的总功率
2V 0.6A 1.2W P UI ==?=
故D 错误，符合题意。 故选D 。
6．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）
A ．电源电压为 4V
B ．电路总功率的最大值为 2.4W
C ．R 1 电功率的最小值为 0.4W
D ．R 2 的最大阻值为 10Ω
【答案】C 【解析】 【详解】
由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由U
I R
=
可得，电
源的电压
111
0.6A
U I R R
==?…①
当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，
I2=0.2A，U2=4V，则滑动变阻器的最大阻值
2
2
2
4V
=20Ω
0.2A
U
R
I
==
故D错误；
因串联电路中总电压等于各分电压之和，所以电源的电压
2121
0.2A4V
U I R U R
=+=?+…②
因电源的电压不变，由①②可得
11
0.6A0.2A4V
R R
?=?+
解得：R1=10Ω，电源的电压
1
0.6A0.6A10Ω6V
U R
=?=?=
故A错误；
电路消耗的最大功率
11
6V0.6A 3.6W
P UI
==?=
故B错误；
R1电路消耗的最小功率
22
121
0.2A10Ω0.4W
P I R
==?=
（）
故C正确。
故选C。

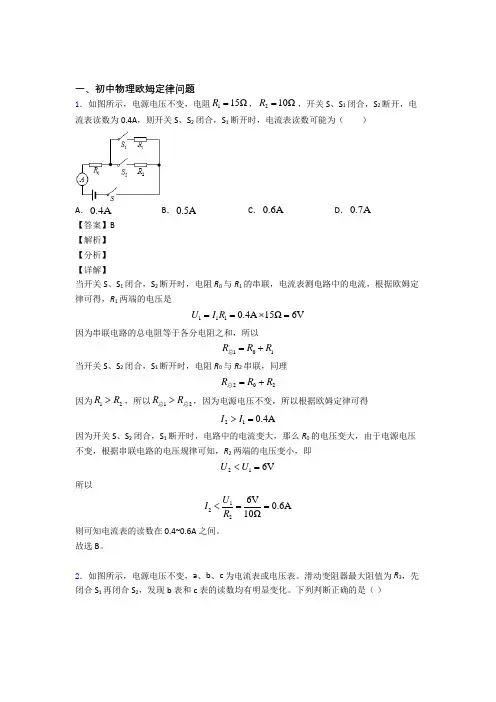

7．如图所示，电源电压不变，电阻115Ω
R=，
2
10Ω
R=，开关S、S1闭合，S2断开，电流表读数为0.4A，则开关S、S2闭合，S1断开时，电流表读数可能为（）
A．0.4A B．0.5A C．0.6A D．0.7A
【答案】B
【解析】
【分析】
【详解】
当开关S、S1闭合，S2断开时，电阻R0与R1的串联，电流表测电路中的电流，根据欧姆定律可得，R1两端的电压是
111
0.4A15Ω6V
U I R
==?=
因为串联电路的总电阻等于各分电阻之和，所以
01
1
R R R
=+
总
当开关S 、S2闭合，S1断开时，电阻R0与R2串联，同理
02
2
R R R
=+
总
因为12
R R
>，所以
12
R R
>
总总
，因为电源电压不变，所以根据欧姆定律可得
21
0.4A
I I
>=
因为开关S、S2闭合，S1断开时，电路中的电流变大，那么R0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R2两端的电压变小，即
21
6V
U U
<=
所以
1
2
2
6V
0.6A
10Ω
U
I
R
<==
则可知电流表的读数在0.4~0.6A之间。
故选B。
8．如图所示的电路中，电源电压恒定，0R为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )
A．电压表示数随电流表示数变化图像
B．电流表示数随变阻器变化图像
C．变阻器的功率和定值电阻的功率的比值Q随变阻器电阻R的变化
图像
D ．电流表示数变化量△I 随电压表示数变化量△U 的变化图像
【答案】B 【解析】 【详解】
A ．从图中可以看到，定值电阻R 和滑动变阻器串联接在电路中，在移动滑动变阻器滑片过程中，设电流表的示数是I ，电压表的示数是U ，电源电压的大小是U 电，由题意可以得到
U U
R I I
=+电 化简可得到
-U IR U =+电
I 和U 电大小不变，可知电压U 与I 是一次函数关系，A 正确，不合题意；
B ．设电流表的示数是I ，滑动变阻器的电阻大小是R ，电源电压的大小是U 电，由欧姆定律可以得到
0U R R I
=+电
变换可得
01
I U R R =
?+电
从这条式子可以看到，随着滑动变阻器的电阻R 的增大，电流表的示数变小，电流减小得越来越慢，这个图像不对，B 错误，符合题意；
C ．由题意可知，变阻器的功率是2
R P I R =，定值电阻的功率是02
R 0P I R =，那么变阻器
的功率和定值电阻的功率的比值是
02R 2R 00
1
P I R Q R P I R R ===?
从这条式子可以看到，Q 与 R 成正比，那么它的关系图像是一条过原点的直线，C 正确，不合题意；
D ．设滑动变阻器接入电路中的阻值在变小，从A R 变小到B R ，那么电流表示数变化量是
00-B A
U U
I R R R R ?=
++
同样可以知道电压表示数变化量是
00-A B A B
U U
U R R R R R R ?=
??++
00000-1-B A A B A B
U U
R R R R I U U U R R R R R R R ++?==???++
即
1
I U R ?=
?? 从这条式子可以知道，电流表示数变化量△I 随电压表示数变化量△U 的变化图像是一条过原点的直线，D 正确，不合题意。
9．如图所示，电源电压和灯泡电阻不变，当闭合开关S 2和S 3，断开S 1，灯泡L 正常发光；当闭合开关S 1和S 3，断开S 2，电压表示数为6V ，电流表示数为1.6A ；当只闭合开关S 2时，灯泡L 消耗的实际功率为其额定功率的1
9
，R 1与R 2消耗的功率之比为3∶1，下列说法正确的是（ ）
A ．电源电压为10V
B ．灯泡L 的额定功率为3.6W
C ．R 2的阻值为15Ω
D ．当只闭合S 2时，R 1的电功率为1.2W 【答案】B 【解析】 【分析】
【详解】
A ．当闭合开关S 1和S 3，断开S 2时，电阻R 1与R 2并联，电流表测干路电流，电压表测电源电压，即电源电压为6V ，故A 错误；
BCD ．当只闭合开关S 2时，电阻R 1、R 2与灯泡串联，电压表测R 1两端的电压，由R 1与R 2消耗的功率之比为3∶1，根据2P I R =可知，R 1与R 2之比为3∶1，即R 1=3R 2；则电阻R 1与R 2并联时的电流之比为1∶3，根据并联电路的电流规律可知
12113 1.6A I I I I I =+=+=
解得：10.4A I =，2 1.2A I =；根据欧姆定律可知，R 1与R 2的阻值分别为
116V 15Ω0.4A U R
I =
==，226V 5Ω1.2A
U R I === 当闭合开关S 2和S 3，断开S 1时，电路为灯泡的简单电路，此时灯泡L 正常发光，则灯泡L
的额定电压为6V ；又灯泡L 消耗的实际功率为其额定功率的19，根据2
U P R
=可知，灯泡
L 的实际电压为额定电压的
1
3
，即实际电压为 11
6V 2V 33
U U ==?=额实
根据串联电路的电压规律可知，R 1与R 2的总电压为
6V 2V 4V U U U =-=-=总实
此时电路中的电流为
124V
0.2A 15Ω5Ω
U I R R '=
==++总
则灯泡L 的额定功率为
9992V 0.2A 3.6W P P U I '===??=额实实
当只闭合S 2时，R 1的电功率为
()2
2110.2A 15Ω0.6W P I R
'==?= 故B 正确，CD 错误； 故选B 。
10．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2．下列说法正确的是
A ．V 1示数不变，V 2示数变大
B ．V 1示数变小，V 1示数和电流表示数之比变小
C ．V 2示数变大，ΔU 1＞ΔU 2
D ．电流表示数变小，1
U I
?? 不变 【答案】D 【解析】 【分析】 【详解】
由图知：定值电阻和滑动变阻器串联，电压表V 1测量定值电阻两端电压，电压表V 2测量
滑动变阻器两端电压，电流表测量电路电流。
A．在串联电路中，电阻具有分压作用。滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V2示数增大，而电源电压一定，所以电压表V1示数减小．此选项错误；B．由A知，电压表V1示数减小，但定值电阻阻值一定，所以V1示数和电流表示数之比即定值电阻阻值不变。此选项错误；
C．由A知，电压表V2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU1＝ΔU2。此选项错误；
D．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R1，而R1是定值电阻，所以不变。此选项正确。
故选D。
11．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
【答案】B
【解析】
【详解】
A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；
B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；
C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关
S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；
D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电
路，流过它们的电流都是0.5A ，电流表A 1测的是总电流，大小为 1.0A ，D 错误。
12．如图所示的四个电路，整个实验过程中电池的电压不变，R 已知，则不能测出R x 阻值的电路是( )
A ．
B ．
C ．
D ．
【答案】C 【解析】 【分析】 【详解】
A ．当S 闭合S 1断开时，电路为R 的简单电路，电流表测电路电流，读出此时电流表示数I 1，则可由欧姆定律求出电源电压为I 1R ，当闭合开关S 、S 1，电路为R 与R x 并联电路，电流表测干路电流，R 所在支路不受影响，读出电流表示数为I 2，由并联分流及电压规律可求R x 电阻如下：
x 1x x 21
U I R
R I I I =
=- 故A 不符合题意；
B ．闭合S 、S 1时，R x 被短路，电路为R 的简单电路，电压表测电源电压，读出示数为U 1，闭合S 断开S 1，电路为R 与R x 串联电路，电压表测R 两端电压，读出示数为U 2，由串联分压及电压之比等于电阻之比可求R x 阻值为：
x x 2
12
R R U U R U U U ==- 解得：
2x 12
U R
R U U =
-
故B 不符合题意；
C ．当开关S 闭合后，电路为R 与R x 串联电路，电压表测R 两端电压，电流表测电路电流，由于不知道电源电压，则只能得到R x 电流，无法得到电压，无法测量其电阻大小，故C 符合题意；
D ．闭合S 断开S 1时，电路为R 与R x 串联电路，读出电流表示数为I 1，闭合S 和S 1时，电路为R x 简单电路，读出电流表示数I 2，由于电源电压不变，设电源电压为U ，则有：
1x ()U I R R =+
2x
U I R
=
解得：
1
x
21
I R
R
I I
=
-
故D不符合题意。
13．在探究“通过导体的电流与导体电阻的关系”实验中电流表取0~0.6A的量程，电压表取0~15V的量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻，先后与滑动变阻器R2串联，在能完成实验的前提下，下列判断正确的是（）
A．若电源电压4.5V不变，控制电压为3V，则变阻器R2最大阻值至少为10Ω
B．若变阻器R2最大阻值为20Ω，控制电压为2V，则电源的选取范围是2~3V
C．若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压的选取范围是2~6V D．若电源电压6V不变，控制电压为2V，R2最大阻值为30Ω，则只能完成三次实验
【答案】AD
【解析】
【分析】
【详解】
A．由于电源电压不变为4.5V，定值电阻两端电压保持为3V，则滑动变阻器两端电压始终为1.5V，根据串联电路电压之比等于电阻之比可知
1.5V1
3V2
R U
R U
===
滑滑
定定
则当定值电阻接入阻值最大为20Ω时，对应滑动变阻器接入阻值最大，为
11
20Ω=10Ω
22
R R
==?
滑定
故A正确；
B．控制电压为2V，则电源电压最小为2V，此时滑动变阻器在整个实验接入阻值均为0，由串联分压可知，当定值电阻换用最大阻值时，滑动变阻器接入阻值越大，此时电源电压越大，则当定值电阻接20Ω，滑动变阻器滑到20Ω时，此时电源电压最大，此时电压之比等于电阻之比，则滑动变阻器两端电压也为2V，则最大电压为4V，则电源的选取范围是2~4V，故B错误；
C．由于始终保证定值电阻两端电压不变，则当换用更大阻值的定值电阻时，由串联分压可知，滑动变阻器接入阻值应相应增大，则当定值电阻接入最大阻值时，滑动变阻器滑到最大阻值处，可使定值电阻电压最小，此时电流为
min 4max 6V
0.1A 40Ω20Ω
U I R R =
==++滑
则定值电阻两端最小电压为
min min 40.1A 20Ω=2V U I R ==?
由于电流表量程为0~0.6A ，则电流最大为0.6A ，当定值电阻阻值最小时，电流最大，则最大电压为
max max 10.6A 5Ω=3V U I R ==?
综合范围为2~3V ，故C 错误；
D ．由于电源电压不变为6V ，定值电阻两端电压保持为2V ，则滑动变阻器两端电压始终为4V ，根据串联电路电压之比等于电阻之比可知
2V 1
4V 2
R U R U ===定定滑滑 则当滑动变阻器接入阻值最大为20Ω时，对应可进行实验的最大阻值，为
11
30Ω=15Ω22
R R =
=?滑定 则只能进行前三次实验，故D 正确。 故选AD 。
14．如图所示，电源电压不变，P 置于中点，a 为电流表或电压表。任意闭合开关，电路都是安全的，下列说法正确的是（ ）
A ．a 是电压表
B ．只闭合S 1，P 向右滑动，a 的示数的变化量与A 2示数的变化量的比值变小
C ．闭合S 1、S 3，断开S 2，A 1的示数大于A 2的示数
D ．闭合S 1、S 2、S 3，P 向左滑动，A 1的示数减小 【答案】AC 【解析】 【分析】 【详解】
A ．由电路图可知，当S 1与S 2闭合时，电表a 与电源串联，若a 为电流表，会造成电源短路，故a 不是电流表；此时电路是安全的，说明a 是电压表，故A 正确；
B ．只闭合S 1，R 1和滑动变阻器串联，电压表a 测滑动变阻器两端的电压，两电流表测电
路中的电流，设P 向右滑动前后电路中的电流分别为I 1、I 2，因串联电路中总电压等于各分电压之和，所以，由I =
U
R
可得，电压表a 示数的变化量 ΔU 2=U 滑﹣U 滑′=(U ﹣I 1R 1)﹣(U ﹣I 2R 1)=(I 2﹣I 1)R 1=ΔIR 1
则
2
U I
??=R 1，即a 的示数的变化量与A 2示数的变化量的比值不变，故B 错误； C ．闭合S 1、S 3，断开S 2，R 2与滑动变阻器并联后再与R 1串联，电流表A 1测干路电流，电流表A 2测变阻器支路的电流，因并联电路中干路电流等于各支路电流之和，所以，干路电流表A 1的示数大于支路电流表A 2的示数，故C 正确；
D ．闭合S 1、S 2、S 3时，R 2与滑动变阻器并联，R 1和A 1被短路，A 1示数为0，滑片移动时电流表A 1的示数仍然为0，即示数不变，故D 错误。 故选AC 。
15．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙。下列说法中正确的是（ ）
A ．电源电压为9V
B ．滑动变阻器的最大阻值为14Ω
C ．小灯泡的额定功率为6W
D ．电路总功率的变化范围是6W~12W
【答案】BCD 【解析】 【分析】
由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。 【详解】
由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；
AC．当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电
路的总功率最大，两电压表的示数最大且电压表V1测电源两端的电压；由图乙可知，电路中的最大电流max 1.0A
I=，电压表V2的示数
6V
U=，电压表V1的示数为12V，即电源的电压U=12V；因串联电路中总电压等于各分电压之和，则此时灯泡两端的电压
L0
12V6V6V
U U U
=-=-=
因此时小灯泡恰好正常发光，则灯泡的额定功率
L L max
6V 1.0A6W
P U I
==?=
电路的最大总功率
max max
12V 1.0A12W
P UI
==?=
故A错误、C正确；
BD．当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图像可知，电路中的最小电流min0.5A
I=，电压表V1的示数U1=5V，此时滑动变阻器两端的电压
R1
12V5V7V
U U U
=-=-=
由
U
I
R
=可得，滑动变阻器的最大阻值
R
min
7V
14Ω
0.5A
U
R
I
===
电路的最小总功率
min min
12V0.5A6W
P UI
==?=
则电路总功率的变化范围是6W～12W，故BD正确。
故选BCD。
二、初中物理欧姆定律的实际应用问题
16．如图所示电路中，当滑动变阻器的滑片在滑动过程中，电压表V1、数的变化量的大小分别为1
U
?和
2
U
?，那么（）
A．12
U U
??
＜
B．12
U U
??
＞
C．12
U U
?=?
D ．因为无具体数据，故无法比较 【答案】B 【解析】 【详解】
滑动变阻器R 与电阻1R 并联，再与2R 、3R 串联，电压表V 1测并联部分电路两端的电压；V 2测中间定值电阻2R 两端的电压；当滑动变阻器滑片由B 向A 移动时，滑动变阻器的阻值减小，引起并联电路部分的总电阻变小，即电压表V 1的示数变小，变化量为1U ?，根据串联电路的电阻分压特点可知，定值电阻2R 、3R 两端的电压变大；因为：
123U U U U =--
所以：
123U U U ?=?+?
故：
12U U ?>?
故B 项符合题意、ACD 项不符合题意；
17．体育中考跳绳的次数是自动记录，其简化电路如图甲所示。1R 是光敏电阻，信号处理系统记录ab 间的电压，每当绳子挡住射向1R 的红外线时，1R 的阻值会变大，自动计数器会计数一次。若电源电压为6V ，ab 间电压随时间变化的图像如图乙所示；则（ ）
A ．有红外线照射时，1R 与2R 阻值之比为21:
B ．自动计数器计数一次时，ab 间的电压2V
C ．若该同学匀速连续跳，1min 可跳的次数为120次
D ．有红外线照射和无红外线照射时，光敏电阻的阻值之比为1:4 【答案】D 【解析】 【分析】 【详解】
由甲图电路知，R 1与R 2串联，ab 间电压为R 1两端的电压；
AB ．由题知，当射向R 1的激光被挡时，R 1阻值变大，根据串联电路的分压原理知，R 1分得
电压增大，R 2分得电压减小，由图像知，此时
14V ab U U ==
因为R 1
的电阻变大，自动计数器会计数一次，即ab 间电压为4V 计数一次，故B 不符合题意；
由串联电路的分压原理有
111212
U U R U U U R ==- 即
124V 2 6V-4V 1
R R == 即当射向R 1的激光被挡时，R 1与R 2阻值之比为2：1，R 1=2R 2，当射向R 1的激光没有被挡时，R 1阻值变小，R 1分得电压减小，R 2分得电压增大，由图像知，此时
1''2V ab U U ==
由串联电路的分压原理有
1112122V 1 6V-2V 2U U R U U U R '''===='
-' 有红外线照射时，R 1与R 2阻值之比为1：2，121
2
R R '= ，故A 不符合题意； C ．由图乙知，跳动一次的时间为
0.4s+0.2s=0.6s
所以1min 可跳的次数为
60s
1000.6s
=次 故C 不符合题意；
D ．有红外线照射和无红外线照射时，光敏电阻的阻值之比为
2112112 24
R
R R R '== 故D 符合题意。 故选D 。
18．如图所示，电源电压为 5V ，闭合开关 S ，电压表的示数为 1V 。则
A ．通过灯泡 L 1
的电流比 L 2的电流大 B ．灯泡 L 2两端的电压是 1V C ．灯泡 L 1和 L 2的电阻之比是 4：1 D ．若灯泡 L 2灯丝烧断，电压表示数为零 【答案】D 【解析】 【详解】
A ．由图知，两灯串联在电路中，电压表测L 1两端电压，即L 1两端的电压是1V ， 串联电路中电流处处相等，所以通过灯泡的电流和的电流相等，故A 不符合题意；
B ．由串联电路的电压特点知，灯泡 L 2两端的电压是：
U 2=U-U 1=5V-1V=4V ,
故B 不符合题意；
C ．通过两灯电流相等，由欧姆定律有：
11U R =2
2
U R ，即： 12R R =12U U =1V 4V =14
， 故C 不符合题意;
D ．由图知，若灯泡灯丝烧断，则整个电路断路，所以电压表示数为零，故D 符合题意。
19．随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。小林出于好奇设计了一种酒精气体浓度测试电路。图中R 0为定值电阻，R 为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图所示。小林希望随着气体中酒精气体浓度的增大，电表的示数也增大。若电源两端的电压不变，则闭合开关S 后，能够实现上述功能的电路是（ ）
A ．
B ．
C．
D．
【答案】B
【解析】
【分析】
根据图像知气敏元件阻值随酒精浓度的变化情况，由此结合各选项的电路图分析解答。【详解】
由图像知，酒精气敏元件R，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大；
A．R与R0并联，电压表测电源电压，所以R的阻值变化不会引起电源电压的变化，即电
压表示数不变，故A错误；
B．R与R0串联，电压表测R两端电压，由串联电路的分压原理可知，R阻值增大时，它分得的电压增大，即电压表示数变大，故B正确；
C．R与R0并联，电流表测R支路的电流，由并联电路电压特点知R两端电压不变，由U
I
R
=可知，R变大时，电流表示数变小，故C错误；
D．R与R0并联，电流表测电路中电流，R变大时，总电阻变大，电源电压不变，由
U
I
R
=可知，电流表示数变小，故D错误。
故选B。
20．根据欧姆定律可以得到公式R=U
I
，关于这个公式的下列说法中，正确的是
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变【答案】D
【解析】
【分析】
一、初中物理欧姆定律问题 1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是 A．电阻R一定断路B．电阻R一定短路 C．灯L可能变亮D．灯L的亮度可能不变 【答案】C 【解析】 【分析】 【详解】 两表一个示数变大，另一示数变小有两种可能： 电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮； 电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭． 由以上分析可得，A、B、D判断均错误，C判断正确． 2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是 A．B． C．D． 【答案】C 【解析】 【详解】
A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意； B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意； CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由 U I R =可知，电路中的电流越小，由U IR =可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意； D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意． 故选C． 3．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是 （） A．电源电压为 4V B．电路总功率的最大值为 2.4W C．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω 【答案】C 【解析】 【详解】 由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由 U I R =可得，电源的电压 111 0.6A U I R R ==?…① 当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知， I2=0.2A，U2=4V，则滑动变阻器的最大阻值 2 2 2 4V =20Ω 0.2A U R I == 故D错误； 因串联电路中总电压等于各分电压之和，所以电源的电压 2121 0.2A4V U I R U R =+=?+…②
一、初中物理欧姆定律问题 1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是 A．电路消耗的总功率保持不变 B．电压表与电流表示数的比值变小 C．电流表的示数增大，电压表的示数减小 D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量 【答案】D 【解析】 【分析】 【详解】 AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误； P UI B．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误； D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。 故选D。 2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是（）
A．甲图适合测量阻值较大的电阻，误差会减小 B．乙图适合测量阻值较大的电阻，误差会减小 C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小 D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】 A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确； B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误； C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值 R A R U U U R R R + => 甲 即测量值与真实值相比偏大，故C错误； D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值 R V R U U R I I I =< + 乙 即测量值与真实值相比偏小，故D错误。 故选A。 3．在图所示的电路中，电源电压U保持不变。现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。其中可以使电流表A1示数与A2示数的比值变大的操作有
一、初中物理欧姆定律的实际应用问题 1．甲、乙两地相距40 km ，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R 0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V ，电流表的示数为0.5 A ，则短路位置离甲地的距离为 A ．7.5 km B ．15 km C ．25 km D ．30 km 【答案】B 【解析】 【详解】 当电压表的示数为3.0V ，电流表的示数为0.5A ，线路总电阻R 为： 3V =6Ω0.5A U R I = = 输电线每千米的电阻为0.2Ω．所以输电线的长为： 6Ω =30km 0.2Ω/km ， 又因为是两条输电线，故短路点距甲地为： 30km =15km 2 ， 选B ． 2．如图所示电路中，电源电压保持不变，开关S 闭合后将滑片P 向右移动时，下列说法中正确的是（灯丝电阻变化忽略不计）（ ） A ．电路消耗的总功率变小 B ．小灯泡两端电压变化量和V 2示数变化量相当 C ．电压表V 1示数和电压表V 2示数之和不变 D ．电压表V 1示数变化量与电流表A 示数变化量之比不变 【答案】ABD 【解析】 【分析】 【详解】
设灯泡电阻为R L ，由电路图可知，开关S 闭合后，R 0、R 1、R L 串联，V 1测R 1和R L 两端电压之和，V 2测R 0和R 1两端电压之和，A 测电路电流；滑片P 移动前，R L 、R 0、R 1两端电压分别为U L 、U 0、U 1，电路电流为I 1，滑片P 移动后，R L 、R 0、R 1两端电压分别为' L U 、' 0U 、 '1U ，电路电流为I 2；将滑片P 向右移动时，R 1接入电路电阻变大，电路总电阻变大，电源 电压恒定，由欧姆定律U I R = 可知，电路电流变小。 A ．由=P UI 可知，电源电压恒定，电路电流变小，电路总功率变小，故A 正确； B ．将滑片P 向右移动时，电路电流变小，R L 和R 0阻值一定，由U I R = 可知，R L 和R 0分压变小，由串联电路分压规律可知，R 1分压变大。则R L 两端电压变化量 ' L L L =-U U U ? V 2示数变化量 ()()()()2''' 'V 0101L L L L U U U U U U U U U U U ?=+-+=---=- 则 2V L =U U ?? 所以小灯泡两端电压变化量和V 2示数变化量相当，故B 正确； C ．滑片P 移动前，电压表V 1示数和电压表V 2示数之和为 L 1011U U U U U U +++=+ 滑片P 移动后，电压表V 1示数和电压表V 2示数之和为 ''' ''L 1011U U U U U U +++=+ 因为R 1分压变大，所以电压表V 1示数和电压表V 2示数之和变大。故C 错误； D ．根据串联电路分压规律，总电压等于各部分电压之和，所以，电压表V 1示数变化量 1V 20101200=()()()U U I R U I R I I R IR ?---=-=? 所以 1V 0U R I ?=? 即电压表V 1示数变化量与电流表A 示数变化量之比不变，故D 正确。 故选ABD 。 3．两个小灯泡L 1和L 2，规格分别是“6V ，3W ”和“3V ，3W ”，分别如图甲乙所示接入电路，闭合开关S ，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
欧姆定律培优训练题 1、小刚同学用图6所示的电路研究电流跟电阻的关系。在实验过程中，当A 、B 两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是 ( ) A ．记录电流表和电压表的示数 B ．将变阻器滑片向左移动 C ．将变阻器滑片向右移动 D ．增加电池的数 2、在图15-19所示的电路中，电源电压保持不变，闭合开关S 1、S 2，两 灯 都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数变化的情况是 A ．L 1亮度不变，电流表示数变小 B ．L 1亮度不变，电流表示数不变 C ．L 1变亮，电流表示数不变 D ．L 1变亮，电流表示数变小 3．在如图所示的电路中，电源电压为5伏，L 1、L 2发光时的电阻均为6欧，小柯应选择两电表的量程分别为 A ．电流表(0～0.6A)、电压表(0～3V) B. 电流表(O ～0.6A)、电压表(0～15V) c ．电流表(0～3A)、电压表(0～3V) D ．电流表(0～3A)、电压表(0～15V) 4、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A 至2A 之间，电压表的示数范围在6V 至9V 之间．则定值电阻R 的阻值及电源电压分别是（ ） A ．3Ω15V B ．6Ω15V C ．3Ω12V D ．6Ω12V 5、小明同学做电学实验，通过改变滑动变阻器R 3电阻的大小，依次记录的电压表和电流表的读数如下表 图15-19
6．如图5所示，电源电压恒定，当S 接a 时，电流表A1与A2的示数之比为3：5；当S 接b 时，电流表A1与A2的示数之比为2：3， 则R2与R3的电阻之比为 ( ) A 9：10 B ．4：3 C ．3：4 D ，5：2 7．一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R 1=8Ω，滑动变阻器R 2的最大阻值为10Ω。他所选用的电压表量程为0～3V ，电流表量程为0～0.6A 。为了保证电路安全，实验中滑动变阻器接入电路的阻值 范围是( ) A ．0～2Ω B ．0～8Ω C ．2Ω～8Ω D ．8Ω～10Ω 8．如图10（甲）所示电路中，R 为滑动变阻器，R 0为定值电阻，电源两端的电压不变，改变R 的滑片位 置，电压表示数随电流变化的图线画在图10（乙）的坐标系中，则根据以上条件可知R 0的阻值为________Ω，电源电压为________V 。 9、如图所示,R 2=R 4,用电压表测量时,U ac =4V,U bd =6V,则ae 之间的电压 为 。 10、如图是黎明同学用伏安法测小灯泡电阻的实物电路图，图中有一处接线错误，请在错误的接线上用“×”标出，闭合开关后，这根错误接线对电路产生的后果是 ．去掉这根错误的接线后，请在图中再补上一根接线，使实验能够正确测量出小灯泡正常发光时的电阻． 11、用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx 为待测电阻，R 为电阻箱 ，S 为单刀双掷开关，R 0为定值电阻．某同学用该电路进行实验，主要步骤有： A ．把开关S 接b 点，调节电阻箱，使电流表的示数为I, B ．读出电阻箱的示数R C ．把开关S 接a 点，读出电流表的示数为I D ．根据电路图，连接实物，将电阻箱的阻值调至最大

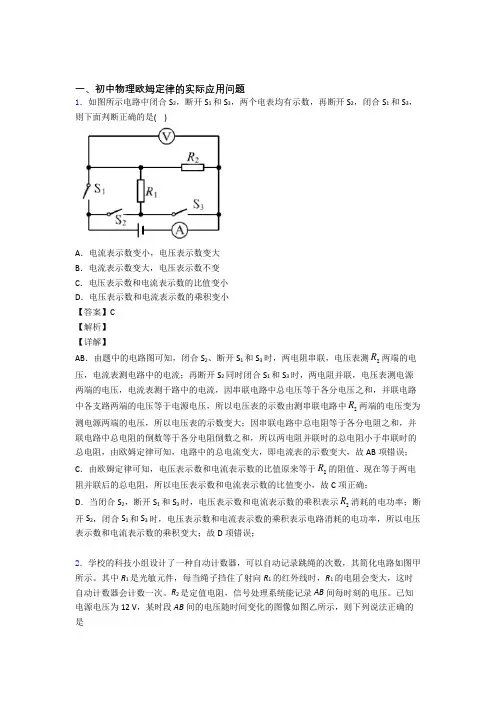

一、初中物理欧姆定律的实际应用问题 1．如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是( ) A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数不变 C．电压表示数和电流表示数的比值变小 D．电压表示数和电流表示数的乘积变小 【答案】C 【解析】 【详解】 AB．由题中的电路图可知，闭合S2、断开S1和S3时，两电阻串联，电压表测2R两端的电压，电流表测电路中的电流；再断开S2同时闭合S1和S3时，两电阻并联，电压表测电源两端的电压，电流表测干路中的电流，因串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压等于电源电压，所以电压表的示数由测串联电路中2R两端的电压变为测电源两端的电压，所以电压表的示数变大；因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻并联时的总电阻小于串联时的总电阻，由欧姆定律可知，电路中的总电流变大，即电流表的示数变大，故AB项错误；C．由欧姆定律可知，电压表示数和电流表示数的比值原来等于2R的阻值、现在等于两电阻并联后的总电阻，所以电压表示数和电流表示数的比值变小，故C项正确； D．当闭合S2，断开S1和S3时，电压表示数和电流表示数的乘积表示2R消耗的电功率；断开S2，闭合S1和S3时，电压表示数和电流表示数的乘积表示电路消耗的电功率，所以电压表示数和电流表示数的乘积变大；故D项错误； 2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是 A．B．
一、欧姆定律的计算问题难题易错题 1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则 A．电源电压为20V B．EF是V1表示数随A表示数变化的图像 C．滑动变阻器的最大阻值为10Ω D．整个电路的最大功率为14.4W 【答案】D 【解析】 【详解】 AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误； C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得， R2=2 8V 0.4A U I =20Ω 故C错误； D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大 P=UI=12V×1.2A=14.4W， 故D正确； 故选D。 2．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（）
A ．电源电压为12V B ．两灯都正常发光时电流表的示数为3A C ．整个电路的最小功率2.25W D ．整个电路的最大功率9W 【答案】D 【解析】 【分析】 (1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。 (2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。 (3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总 电阻最大，电路的总功率最小，根据电阻的串联和2 U P UI R ==求出电路的最小总功率。 (4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。 【详解】 A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压 126V U U U === 故A 错误； B ．由P UI =可得，两灯泡都正常发光时通过的电流 1 113W 0.5A 6V P I U = ==，2226W 1A 6V P I U === 因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数 120.5A 1A 1.5A I I I =+=+= 故B 错误； C ．由U I R = 可得，两灯泡的电阻
一、初中物理欧姆定律的实际应用问题 1．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，R X是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。闭合开关S，被测人身高越高，电流表、电压表示数都变大的电路是 A．B．C．D． 【答案】B 【解析】 【分析】 【详解】 A．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入 电路的电阻变小，电路中的总电阻变小，由I＝U R 可知，电路中的电流变大，即电流表的 示数变大，由U＝IR可知，R0两端的电压变大，则R X两端的电压变小，即电压表的示数变小， A不符合题意； B．两电阻串联，电压表测R0两端的电压，电流表测电路中的电流，身高越高时，R X接入 电路的电阻变小，总电阻变小，由I＝U R 可知，电路中的电流变大，即电流表的示数变 大，由U＝IR可知，R0两端的电压变大，即电压表的示数变大，B符合题意； C．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入 电路的电阻变大，电路中的总电阻变大，由I＝U R 可知，电路中的电流变小，即电流表的 示数变小，由U＝IR可知，R0两端的电压变小，根据串联电路中总电压等于各分电压之和可知，R X两端的电压变大，即电压表的示数变大，C不符合题意； D．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入 电路的电阻变大，电路中的总电阻变大，由I＝U R 可知，电路中的电流变小，即电流表的 示数变小，由U＝IR可知，R0两端的电压变小，即电压表的示数变小，D不符合题意。 故选B。 2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。其中，电源两端电压U=4V（恒定不变），电压表量程为0~3V，R0是阻值为300Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（）
周末提高班（欧姆定律一） 1、在如图所示的电路中，电源电压保持不变．闭合幵关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是（） A．两电流表示数的差值变小 B．电压表V示数与电流表A1示数的比值不变 C．电压表V示数与电流表A2示数的比值不变 D．电压表V示数与电流表A2示数的乘积变大 2、张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图象．分析图象得出的下列说法中错误的是（） A．通过导体A的电流与其两端的电压成正比B．导体A和B的电阻之比为1：2 C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端电压为2V 3、如图所示，L1“2.5V 0.3A”、L2“3.8V 0.3A”，灯丝电阻不变，电源电压可调，闭合开关S，下列说法正确的是（） A．L1、L2两端实际电压不同B．L1、L2电阻之比为25：38 C．L1、L2的电流之比为25：38 D．通过调节电源电压，能使L1、L2同时正常工作 第1题第2题第3题 4、小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到Rx的阻值为（） A．5ΩB．3ΩC．2ΩD．1.75Ω 5、如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（） A．6V 20ΩB．12V 20ΩC．6V 30ΩD．12V 30Ω 6、如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示．则下列判断正确的是（） A．图线A是电阻R1的I-U关系图象B．电源电压为18V C．R1的阻值是40Ω D．滑动变阻器R2的最大阻值为30Ω
一、初中物理欧姆定律问题 1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是 A．B． C．D． 【答案】C 【解析】 【详解】 A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意； B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意； CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的 总电阻越大，由 U I R =可知，电路中的电流越小，由U IR =可知，R两端的电压越小， 因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意； D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意． 故选C． 2．如图a所示是电阻甲和乙的I—U图像，下列说法不正确的是（） A．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小
B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2W C ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10Ω D ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【答案】D 【解析】 【分析】 (1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答； (2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率； (3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻； (4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。 【详解】 A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意； B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得 1V 052A Ω.U R I = ==甲甲甲 此时甲的实际电功率 1V 0.2A 0.2W P U I ==?=甲甲甲 故B 正确，不符合题意； C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V ，根据U R I =可知，此时甲乙的阻值相同，则电路总电阻 5Ω5Ω10ΩR R R =+=+=甲乙 故C 正确，不符合题意； D ．如图c 所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V 时，由图a 可知 0.4A I =甲，0.2A I =乙 根据并联电路中干路电流等于各支路电流之和可知，干路电流 0.4A 0.2A 0.6A I I I =+=+=甲乙 则此时电路的总功率 2V 0.6A 1.2W P UI ==?= 故D 错误，符合题意。 故选D 。
一、初中物理欧姆定律问题 1．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R 1是一种光敏元件，每当绳子挡住了射向 R 1的红外线时，R 1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB 间每时刻的电压。若己知电源电压为12V ，某时段AB 间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ） A ．A B 两端电压为6V 时，跳绳自动计数器会计数一次 B ．绳子挡住了射向R 1的红外线时，R 1和R 2的阻值相等 C ．绳子没有挡住射向R 1的红外线时，R 1两端的电压是R 2两端电压的3倍 D ．绳子挡住了射向R 1的红外线时，R 1两端的电压是R 2两端电压的5倍 【答案】D 【解析】 【详解】 A ．由甲图电路知，R 1与R 2串联，A B 间电压为R 2两端电压。由题知，当射向R 1的激光被挡时，R 1阻值变大，根据串联电路的分压原理知，R 1分得电压增大，R 2分得电压减小，由图象知，此时U 2＝U AB ＝2V ，因为R 1的电阻变大，自动计数器会计数一次，即AB 间电压为2V 计数一次，故A 错误； B ．由串联电路的分压原理有： 121 222 U U U R U U R -==， 即： 1 2 12V 2V 2V R R -=， 所以：R 1＝5R 2，故B 错误； C ．当射向R 1的激光没有被挡时，R 1阻值变小，R 1分得电压减小，R 2分得电压增大，由图象知，此时， 2AB 6V U U ''== 由串联电路的分压原理有： 121222 U U U R U U R ''' ''-==，
一、欧姆定律的计算问题难题易错题 1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ） A ．此时灯泡的电阻为8Ω B ．此时灯泡和滑动变阻器的阻值之比为8∶7 C ．该电路能探究串联电路电流的特点 D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】 由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。 【详解】 A ．此时灯泡电阻 L 2.4V 8Ω0.3A U R I = == 故A 正确，不符合题意； B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑 此时灯泡与滑动变阻器的阻值之比 L L 2.4V 82.1V 7 R U R U ===滑滑 故B 正确，不符合题意； C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。 D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。 故选D 。

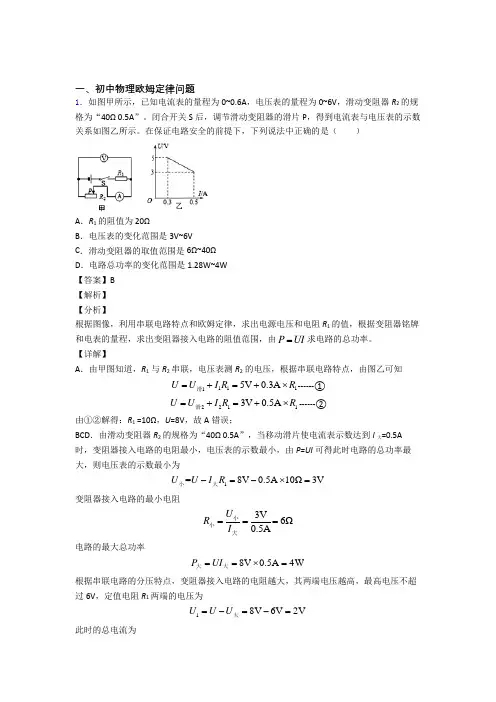

2．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。在保证电路安全的前提下，下列说法中正确的是（ ） A ．R 1的阻值为20Ω B ．电压表的变化范围是3V~6V C ．滑动变阻器的取值范围是6Ω~40Ω D ．电路总功率的变化范围是1.28W~4W 【答案】B 【解析】 【分析】 根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。 【详解】 A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知 1111.3V A 50U U I R R =+=+?滑------① 2112.5V A 30U U I R R =+=+?滑------② 由①②解得：R 1 =10Ω，U =8V ，故A 错误； BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为 18V 0.5A 10Ω=3V U U I R --?==小大 变阻器接入电路的最小电阻 Ω3V 0 6.5A R U I = ==小小大 电路的最大总功率 8V 0.5A 4W P UI ==?=大大 根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为 18V 6V 2V U U U =-=-=大 此时的总电流为
欧姆定律计算题专题训练 1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：3 2. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 A. 1∶5 B. 5∶1 C. 1∶4 D. 4∶1 3. 如图所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。 4．如图所示，设电源电压保持不变，R0=10Ω。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为： A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是 A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 V C．电压表示数与电流表示数的比值不变D．电压表的示数减少 （1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω 7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。 8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是： A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压 C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流 9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是( ) A．滑动变阻器阻值太小 B．电源电压3V太高 C．20Ω的阻值太小 D．控制的电压1．5V太高
欧姆定律培优 姓名 学号 一. 选择题 1.某同学设计了一个电子身高测量仪。下列四个电路中，R 是定值电阻，R ＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是( ) 2.如图所示，电源电压保持不变，R 1和R 2为定值电阻,下列说法正确的是( ) A ．只闭合S 1，滑片P 向右滑动，电压表示数变大 B ．先闭合S 1，再闭合S 2，电压表示数变大，电流表示数不变 C ．先闭合S 1和S 2，再闭合S 3，电压表与电流表示数的比值变小 D ．闭合S 1、S 2和S 3，滑片P 向右滑动，电压表与电流表示数的比值变大 3.如图所示电路，电源两端的电压一定，当开关S 1闭合、S 2断开时，电流表 和 电压表示数分别为 I 1、U 1；当再闭合S 2，且将滑片P 适当右移后，电流表和电压表示数分别为I 2、U 2，则下列叙述一定正确的是( ) A ．I 1﹥I 2 U 1﹥U 2 B ．U 1﹤U 2 I 1大于、小于或等于I 2都有可能 C ．U 1﹤U 2 I 1=I 2 D ．I 1﹥I 2 U 1大于、小于或等于U 2都有可能 4.下图所示，当开关S 闭合，甲、乙两表为电压表时，两表读数之比U 甲：U 乙 为4∶1；当开关S 断开，甲、 乙两表为电流表时，两表的读数之比I 甲∶I 乙为 ( ) A ．4∶3 B ．3∶2 C ．3∶4 D ．3∶1 5.某型号天燃气泄漏检测仪器的电路如图甲所示，图中R 为气敏电阻，其阻值R 与天然气浓度β的变化关系如 6.如图所示的电路中，电源电压保持不变，R 2、R 3是两个定值电阻。闭合开关S 、滑片P 向左滑动：当电流表示数变化量的绝对值为ΔI 时，电压表示数变化量的绝对值为ΔU ；当电流表示数变化量的绝对值为ΔI ′时，电压表示数变化量的绝对值为ΔU ′。若ΔI<ΔI ′，则 （ ） C A B D R 2 R 1 S 2
一、欧姆定律的计算问题难题易错题 1．把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（） A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小 B．电路的总功率最大值为10.8W C．小灯泡的电功率最小值为0.75W D．滑动变阻器允许调节的范围是24Ω~60Ω 【答案】ACD 【解析】 【分析】 分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A），电压表测量滑动变阻器两端的电压（所选量程为0~15V）。 (1)滑片向左移动时，根据滑动变阻器的变阻原理判定连入电路的电阻的变化；再判定总电阻的变化，根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况；(2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻，利用P UI =求电路的总功率最大值； (3)为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；最后利用P UI =求小灯泡的电功率最小值； (4)由(2)(3)得出滑动变阻器允许调节的范围。 【详解】 A．由图知道，由实物电路图可知：灯泡与滑动变阻器串联；电流表测量串联电路的电流（所选量程为0~0.6A），电压表测量滑动变阻器两端的电压（所选量程为0~15V），当滑片向左移动时，则滑动变阻器连入电路的电阻变小，电路的总电阻变小，由于电源电压不 变，由 U I R =知道，电路中的电流变大，即电流表的示数变大；滑动变阻器连入电路的电 阻变小、分压变小，所以电压表示数的变小，故A正确；B．由P UI =可知，当灯正常发光时的电流
一、初中物理欧姆定律问题 1．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是（） A．甲图适合测量阻值较大的电阻，误差会减小 B．乙图适合测量阻值较大的电阻，误差会减小 C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小 D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】 A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确； B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误； C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值 R A R U U U R R R + => 甲 即测量值与真实值相比偏大，故C错误； D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值 R V R U U R I I I =< + 乙 即测量值与真实值相比偏小，故D错误。 故选A。 2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）
欧姆定律培优题 一、欧姆定律选择题 1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（） A. 灯L断路 B. 灯L短路 C. 变阻器R断路 D. 变阻器R 短路 【答案】B 【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意； B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意； C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意； D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意； 故答案为：B。 【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路. 2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（） A. 缩短 B. 伸长 C. 静止不动 D. 先伸长后缩短【答案】B 【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。 【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）. 3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（） A. B. C. D. 【答案】 B 【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意； BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小； 由I= 可知，电路中的电流变大， 由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意； 因串联电路中总电压等于各分电压之和， 所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意． 故选B． 【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键． 4．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻

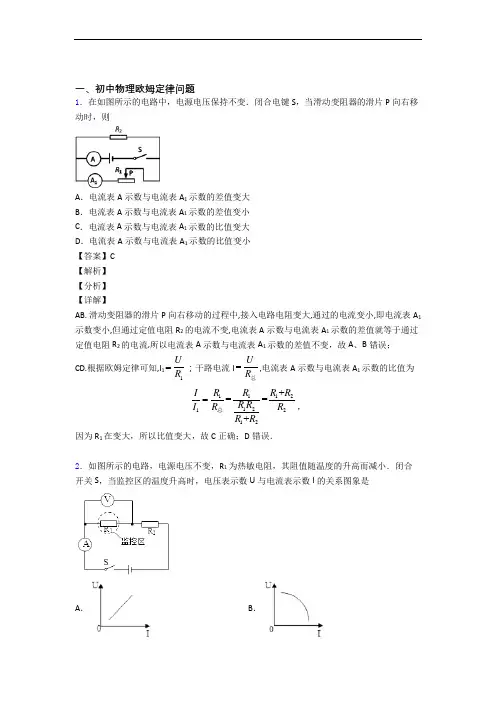

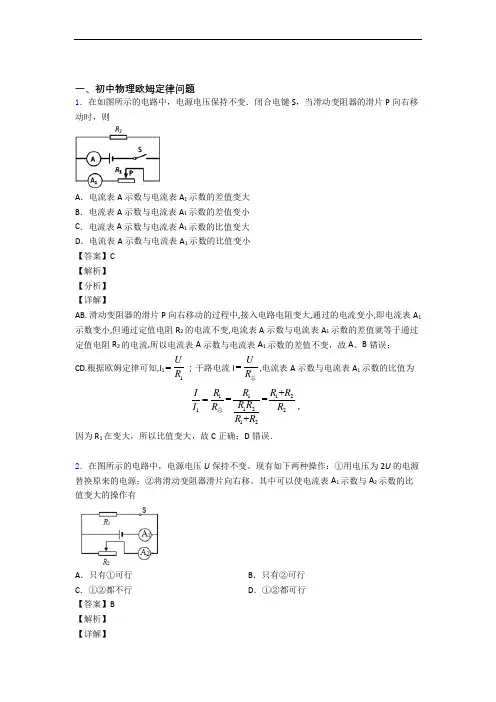

一、初中物理欧姆定律问题 1． 在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则 A．电流表A示数与电流表A1示数的差值变大 B．电流表A示数与电流表A1示数的差值变小 C．电流表A示数与电流表A1示数的比值变大 D．电流表A示数与电流表A1示数的比值变小 【答案】C 【解析】 【分析】 【详解】 AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误； CD.根据欧姆定律可知,I1 1 U R =；干路电流I U R 总 =,电流表A示数与电流表A 1示数的比值为 1112 12 12 12 + == + R R R R I R R I R R R R = 总 ， 因为R1在变大，所以比值变大，故C正确；D错误． 2．如图a所示是电阻甲和乙的I—U图像，下列说法不正确的是（） A．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小 B．当电阻甲两端电压为1V时，R甲＝5Ω，此时甲的实际电功率为0.2W C．如图b所示，当开关闭合，电路电流为0.5A时，电路总电阻是10Ω
D ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【答案】D 【解析】 【分析】 (1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答； (2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据 P UI =求出此时甲的实际电功率； (3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻； (4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。 【详解】 A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意； B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得 1V 052A Ω.U R I = ==甲甲甲 此时甲的实际电功率 1V 0.2A 0.2W P U I ==?=甲甲甲 故B 正确，不符合题意； C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V ，根据U R I = 可知，此时甲乙的阻值相同，则电路总电阻 5Ω5Ω10ΩR R R =+=+=甲乙 故C 正确，不符合题意； D ．如图c 所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V 时，由图a 可知 0.4A I =甲，0.2A I =乙 根据并联电路中干路电流等于各支路电流之和可知，干路电流 0.4A 0.2A 0.6A I I I =+=+=甲乙 则此时电路的总功率 2V 0.6A 1.2W P UI ==?= 故D 错误，符合题意。 故选D 。 3．在如图甲所示的电路中，R 1为定值电阻，滑动变阻器R 2上标有“20Ω 0.5A"，当滑片P 由c 点移到a 端的过程中，电压表示数U 随滑动变阻器R 2接入电路的阻值变化情况如图乙
