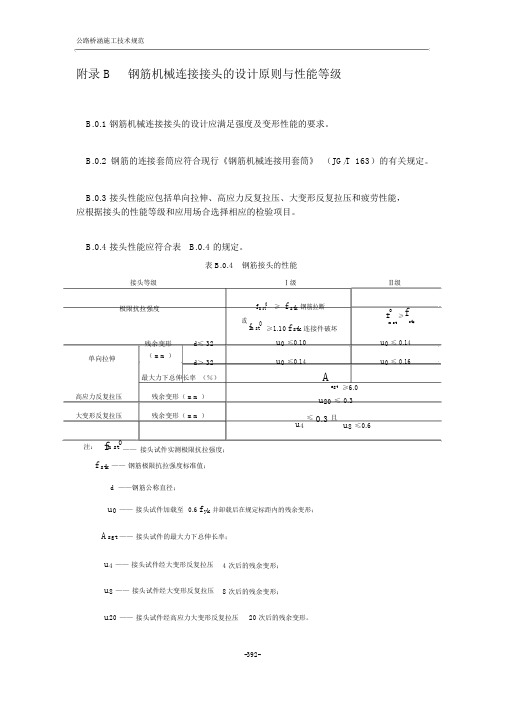

1 接头的设计应满足强度及变形性能的要求。
2 接头连接件的屈服承载力和抗拉承载力的标准值应不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍。
3 接头应根据其等级和应用场合，对单向拉伸性能、高应力反复拉压、大变形反复拉压、抗疲劳、耐低温等各项性能确定相应的检验项目。
4 根据抗拉强度以及高应力和大变形条件下反复拉压性能的差异，接头应分为下列三个等级：
Ⅰ级：接头抗拉强度不小于被连接钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值，并具有高延性及反复拉压性能。
Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值，并具有高延性及反复拉压性能。
Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1.35倍，并具有一定的延性及反复拉压性能。
5 Ⅰ级、Ⅱ级、Ⅲ级接头的抗拉强度应符合表3.0.5的规定。
6 Ⅰ级、Ⅱ级、Ⅲ级接头应能经受规定的高应力和大变形反复拉压循环，且在经历拉压循环后，其抗拉强度仍应符合本规程表3.0.5的规定。
7 Ⅰ级、Ⅱ级、Ⅲ级接头的变形变形性能应符合表3.0.7的规定。
8 对直接承受动力荷载的结构构件，接头应满足设计要求的抗疲劳性能。当无专门要求时，对连接HRB335级钢筋的接头，其疲劳性能应能经受应力幅为100N/`MM^2`，最大应力为180N/`MM^2`的200万次循环加载。对连接HRB400级钢筋的接头，其疲劳性能应能经受应力幅为100N/`MM^2`，最大应力为190N/`MM^2`的200万次循环加载。
钢筋机械连接技术规范强制条款及常用要点 混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应选用Ⅱ级接头。当在同一连接区段内必须实施100%钢筋接头的连接时，应采用Ⅰ级接头。 接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头百分率不应大于25％；Ⅱ级接头的接头百分率不应大于50％； 接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅱ级接头或I级接头，且接头百分率不应大于50％。
受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。 对直接承受动力荷载的结构构件，接头百分率不应大于50％。 接头连接件的屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值得（1.10）倍。
钢筋机械连接的连接区段长度按35d计算 钢筋直螺纹加工应符合下列规定：钢筋端部应切平或镦平后加再工螺纹，墩粗头不得有与钢筋轴线相垂直的横向裂纹；
钢筋丝头长度应满足企业标准中产品设计要求，公差应为0～2．0p(p为螺距)：钢筋丝头宜满足6f级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。抽检数量10%，检验合格率不应小于95％。
安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准型接头安装后的外露螺纹不宜超过2p。 直螺纹接头安装时的最小拧紧扭矩值 钢筋机械连接接头的现场检验应按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格接头，应以（500）个为一个验收批进行检验与验收，不足（500）个也应作为一个验收批
目录 一、工程概况 (2) 二、试验目的 (2) 三、编制的依据 (2) 四、施工准备 (2) 五、适用范围 (3) 六、工艺原理 (3) 七、工艺流程及操作要点 (3) 八、质量要求 (5) 九、钢筋连接接头检验 (6) 十、结论 (7) 十一、安全及环保措施 (7) 十二、附页 (8)
1 滚轧直螺纹钢筋机械连接工艺性试验方案 一、工程概况。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 二、试验目的 通过滚轧直螺纹工艺性试验确定各项参数，确保现场钢筋机械连接的质量。 三、编制的依据 1、招标文件。 2、《钢筋机械连接通用技术规程》JGJ107-2010。 3、《滚轧直螺纹钢筋连接接头》JG163-2004。 4、《水工混凝土施工规范》（SDJ207—1982）。 四、施工准备 1、机械设备 机械连接主要设备是AX-40C型直螺纹滚丝机。其各种参数见下表： 产品型电源电压主电机功主轴转速最大加工重量电机频率（HZ）长度（mm）（kg）号（V）率(KW) r/min80 50 AX-40C 4380 62 50 4 2、人员配置 机械连接人员配置：焊工1名、试验人员1名、试验协作工1名、安全员1名、电工1名、钢筋工2名。 3、材料 （1）、钢筋：所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。（每批数量不得大于60t）。其中，外观检测中，重点检查钢筋表面不得出现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差，并测量本批钢筋的直径偏差。对外观检查合格的每批钢筋中任2 选两根钢筋，对其母材质物理性能分别做拉伸和冷弯实验。试验合格之后才能使用。严禁使用不符合要求的原材。 （2）、连接套筒：钢筋连接直螺纹套筒为定型产品。套筒母材质为45#钢。每批套筒进场时须核实其产品合格证，两端有保护套进行保护，经进场质检员复核合格后方可用于施工。材质应符合有关钢材的现行国家标准及《钢筋机械连接通用技术规程》JGJ 107-2003的有关规定。
钢筋机械接头的类型 一、套筒挤压连接接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。 有两种形式，径向挤压连接和轴向挤压连接。由于轴向挤压连接现场施工不方便及接头质量不够稳定，没有得到推广；而径向挤压连接技术，连接接头得到了大面积推广使用。现在工程中使用的套筒挤压连接接头，都是径向挤压连接。由于其优良的质量，套筒挤压连接接头在我国从二十世纪90年代初至今被广泛应用于建筑工程中。 二、锥螺纹连接接头：通过钢筋端头特制的锥形螺纹和连接件锥形螺纹咬合形成的接头。锥螺纹连接技术的诞生克服了套筒挤压连接技术存在的不足。锥螺纹丝头完全是提前预制，现场连接占用工期短，现场只需用力矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。但是锥螺纹连接接头质量不够稳定。 螺纹套连接法的原理比较直观和简单，它的工作示意见图5-13。在被连接的钢筋端部加工出外丝扣，而套筒两端则设有内丝扣，将套筒拧在1根钢筋上，再把另1根钢筋拧上套筒
的另一端，就实现了连接。 由于加工螺纹的小径削弱了母材的横截面积，从而降低了接头强度，一般只能达到母材实际抗拉强度的85～95%。我国的锥螺纹连接技术和国外相比还存在一定差距，最突出的一个问题就是螺距单一，从直径16～40mm钢筋采用螺距都为2.5mm，而2.5mm螺距最适合于直径22mm钢筋的连接，太粗或太细钢筋连接的强度都不理想，尤其是直径为36m m,40mm钢筋的锥螺纹连接，很难达到母材实际抗拉强度的0.9倍。 许多生产单位自称达到钢筋母材标准强度，是利用了钢筋母材超强的性能，即钢筋实际抗拉强度大于钢筋抗拉强度的标准值。由于锥螺纹连接技术具有施工速度快、接头成本低的特点，自二十世纪90年代初推广以来也得到了较大范围的推广使用，但由于存在的缺陷较大，逐渐被直螺纹连接接头所代替。 三、直螺纹连接接头: 等强度直螺纹连接接头是二十世纪90年代钢筋连接的国际最新潮流，接头质量稳定可靠，连接强度高，可与套筒挤压连接接头相媲美，而且又具有锥螺纹接头施工方便、速度快的特点，因此直螺纹连接技术的出现给钢筋连接技术带来了质的飞跃。目前我国直螺纹连接技术呈现出百花齐放的景象，出现了多种直螺纹连接形式。
钢筋机械连接对型式检验的要求 相关标签： 机械连接接头 钢筋机械连接 滚轧直螺纹连接 1 接头型式检验报告超过4年时必须重新取样做型式检验。接头型式检验主要作用是对各类接头按性能分级。 2 经型式检验确定其等级后，工地现场只需进行现场检验；当接头质量有严重问题，其原因不明，对定型检验结论有重大怀疑时，上级主管部门或质检部门可以提出重新进行型式检验要求。 3 考虑到国产钢筋的延性较好，在达到强度要求后，接头试件通常已有较大延性；为简化检验验收规则，取消了原规程中接头试件强度与钢筋实际强度进行对比的要求。 4 对每种型式、级别、规格、材料、工艺的钢筋机械连接接头，型式检验试件不应少于9个：单向拉伸试件不应少于3个，高应力反复拉压试件不应少于3个，大变形反复拉压试件不应少于3个。同时应另取3根钢筋试件作抗拉强度试验，全部试件均应在同一根钢筋上截取。由于型式检验比较复杂和昂贵，对各类钢筋接头只要求对标准型接头进行型式检验； 5 此外，相同类型的直螺纹接头或锥螺纹接头用于连接不同强度级别（HRB500、HRB400、HRB335）的钢筋时，可以选择其中较高强度级别(如HRB500)的钢筋进行接头试件的型式检验；在连接套筒的尺寸、材料，内螺纹以及现场丝头加工工艺均不变的情况下，HRB500级钢筋接头的型式检验报告可以兼作HRB400、HRB335级钢筋的同类型、同等级接头的型式检验报告使用，反之则不允许。钢筋母材强度试验用来判别接头试件用钢筋的母材性能和钢筋牌号。
6 用于型式检验的直螺纹或锥螺纹接头试件应散件送达检验单位，由型式检验单位或在其监督下由接头技术提供单位按本规程表6.2 l或表6.2.2规定的拧紧扭矩进行装配，拧紧扭矩值应记录在检验报告中，型式检验试件必须采用未经过预拉的试件。 7 型式检验应由国家、省部级主管部门认可的检测机构进行，并应按本规程附录B的格式出具检验报告和评定结论。
钢筋机械连接施工方案 安阳国际大酒店工程 钢筋机械连接施工方案 审批: 审核: 编制: 项目经理: 焦作建工集团有限公司 2011年3月18日 钢筋机械连接施工方案 一、工程综述: 安阳国际大酒店工程位于安阳市东部开发区，西邻中华路，北临文明大道，东临永明路，南临德隆街。该工程为25层框架剪力墙结构、有地下室，总占地面积为6431.68m2。总建筑面积68777.7m2，地下室面积10622.66m2，地上 58154.41m2。地下1层，地上25层，局部4层，建筑总高度97.55m. 二、使用部位 三层及以下楼层d?25的钢筋，框支柱、框支梁纵筋，基础筏板钢筋采用剥肋滚轧直螺纹连接，基础筏板要求接头等级为?级，其余为?级。三、材料要求 1、成型钢筋:必须符合配料单的规格、尺寸、形状、数量。 2、套筒必须采用优质碳素结构钢，必须有出厂合格证。四、机具设备 钢筋剥肋滚轧直螺纹专用机床、限位挡铁、螺纹环规、力矩扳手及普通扳手、砂轮切割机等。 五、作业条件 1、参加剥肋滚轧直螺纹丝头的施工的操作人员必须经过技术培训，并经考核合格后持证上岗;
2、钢筋采用砂轮切割机下料，切口端面要与钢筋轴线垂直，端头有弯曲、马蹄的要切去，严禁气割下料。 3、施工场地，钢筋丝头的加工场在钢筋加工场地完成，要求设备摆放相对固定，设备安装位置要求有防雨设施及380V~220V电源，设备电容量为3KW/台。 六、滚压直螺纹套筒 滚压直螺纹接头用套筒，采用优质碳素结构钢,连接套筒的类型为标准型。 标准型套筒的几何尺寸 剥肋滚丝头加工尺寸(mm) 表9-76 规格剥肋直径螺纹尺寸丝头长度完整丝扣圈数 16 15.1?0.2 M16.5×2 22.5 ?8 18 16.9?0.2 M19×2.5 27.5 ?7 20 18.8?0.2 M21×2.5 30 ?8 22 20.8?0.2 M23×2.5 32.5 ?9 25 23.7?0.2 M26×3 35 ?9 28 26.6?0.2 M29×3 40 ?10 32 30.5?0 .2 M33×3 45 ?11 36 34.5?0.2 M37×3.5 49 ?9 40 38.1?0.2 M41×3.5 52.5 ?10 七、操作工艺 1、钢筋丝头加工 工艺流程: 钢筋端面平头 ? 剥肋滚轧螺纹 ? 丝头质量检查 ? 带保护帽 ? 丝头质量检验 ? 存放待用 1)、钢筋下料:
钢筋机械连接接头工艺 评定 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
恒山·天成住宅小区2#住宅楼工程钢筋机械连接接头工艺评定 编制： 审批： 河北恒山建设集团有限公司 2016年7月
目录 一、施工工艺及技术要求。 二、评定方法及评定报告。
一、材料准备 钢筋 套筒 二、施工工艺及技术要求。
1、工艺流程 2..操作步骤 （1）、检查被加工钢筋是否符合设计要求，然后将被连接钢筋用砂轮片切割机切断，使钢筋端面平整并与钢筋轴线垂直。 （2）、钢筋直螺纹滚轧设备经调试运转正常后，方可加工直螺纹丝头。钢筋滚轧直螺纹丝头加工采用剥肋滚轧工艺 3、操作过程
（1）直螺纹接头钢筋端部使用砂轮切割机切断钢筋，切口面与钢筋轴线垂直，严禁马蹄形或翘曲，严禁用剪断机剪断或用气割切割下料；墩粗头严禁有与钢筋轴线相垂直的横向裂纹。 （2）采用专业设备将待连接钢筋端头加工成螺纹，丝头加工长度为标准套筒长度的，公差应0～2P(P为螺距)加工时操作人员应控制丝头质量，保证丝头的合格率，避免返工。 （3）丝头质量的检验：操作人员对加工成型的钢筋丝头进行质量检验，检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。检查合格后按规格分类堆放整齐。 （4）钢筋丝头的连接：连接是用扳手将直螺纹连接套拧松并拔出钢筋连接端得保护帽，检查钢筋丝头是否和连接套规格一致，直螺纹牙是否完好无损、清洁，如发现杂物或锈蚀时用铁刷清除干净，然后用扳手或管钳将直螺纹连接套与一端钢筋拧到位，再将另一端钢筋与连接套拧到位。连接示意图如下： 根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法，见下图： 标准型接头安装
机 械 连 接 接 头 施 工 方 目录 钢筋机械连接施工方案 (1) 1总则 (1) 1.1编制目的 (1) 1.2编制依据 (1) 1.4人员要求 (1) 1.6原材要求 (1) 2、接头等级的选定 (2)
3、型式检验 (3) 4施工工序 (3) 4.1钢筋下料 (3) 4.2钢筋加工 (3) 5施工质量要求 (5) 5.1加工要求 (5) 5.2丝头加工质量 (5) 5.3丝头外观质量 (5) 5.4直螺纹钢筋接头的安装质量 (5) 6施工注意事项 (6) 7成品保护 (7) 8施工现场接头的检验与验收 (7) 1、工程中应用钢筋机械接头时，应由该技术提供单位提交有效的型式检验报告。 (7) 2、钢筋连接工程开始前，应对不同钢筋生产厂的进场钢筋进行接头工艺检验；施工过程中，更换钢筋生产厂时，应补充进行工艺检验。工艺检验应符合下列规定： (7) 1）每种规格钢筋的接头试件不应少于3根； (7)
2）每根试件的抗拉强度和3根接头试件的残余变形的平均值均应符合JGJ107-2010表3.0.5和表3.0.7的规定； (7) 3）接头试件在测量残余变形后可再进行抗拉强度试验，并宜按JGJ 107—2010附录A表A 1.3 中的单向拉伸加载制度进行试验； (10) 4）第一次工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时，允许再抽3根试件进行复检，复检仍不合格时判为工艺检验不合格。 (10) 3、接头安装前应检查连接件产品合格证及套筒表面生产批号标识；产品合格证应包括适用钢筋直径和接头性能等级、套简类型,生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。 (10) 4、现场检验应按JGJ107-2010进行接头的抗拉强度试验，加工和安装质量检验；对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。现场检验是由检验部门在施工现场进行的抽样检验。一般应进行接头试件单向拉伸强度试验以及加工和安装质量检验。 (10) 5、接头的现场检验应按验收批进行。同一施工条件下采用同一批材料的同等级、同型式，同规格接头，应以500个为一个验收批进行检验与验收，不足500个也应作为一个验收批。 (10) 6、螺纹接头安装后应接JGJ107-2010第7.0.5条的验收批，抽取其中10%的接头进行拧紧扭矩校核，拧紧扭矩值不合格数超过被校核接头数的5%时，应重新拧紧全部接头，直到合格为止。 (10) 7、对接头的每一验收批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。当3个接头试件的抗拉强度均符合JGJ107-2010表3.0.5中相应等级的强度要求时，该验收批应评为合格。 (10)
钢筋接头机械连接实施细则 1. 总则 1.1本细则主要用于工程建设中的各类钢筋机械连接接头的检验。 1.2本细则依据JGJ107-2010编制。 2.仪器设备 2.1 WE-600液压式万能材料试验机、WI-100油压式万能材料试验机、游标卡尺(0～300)mm。 3.接头的性能等级要求 3.1接头连接件的屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍。 3.2接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异，分为下列三个性能等级：Ⅰ级接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.10倍钢筋抗拉强度标准值。 Ⅱ级接头抗拉强度不小于被连接钢筋抗拉强度标准值。
Ⅲ级接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍。 3.3Ⅰ级、Ⅱ级、Ⅲ级接头的抗拉强度必须符合下表的规定。 接头的抗拉强度 4. 4.1对每种型式、级别、规格、材料、工艺的钢筋机械连接接头，型式检验试件不应少于9个：单向拉伸事件不应小于3个，同时应另取3根钢筋试件作抗拉强度试验。全部试件均应在同一根钢筋上截取。 5.钢筋接头试件的试验方法 5.1型式检验试件的仪表布置和变形测量标距应符合下列规
定： 5.1.1单向拉伸和反复拉压试验时的变形测量仪表应在钢筋两侧对称布置（图一），取钢筋两侧仪表读数的平均值计算残余变形值。 5.1.2变形测量标距 式中：——变形测量标距； ——机械接头长度； ——钢筋公称直径。 图一接头试件变形测量标距和仪表布置 5.2型式检验试件最大力总伸长率的测量方法应符合下列要求： 5.2.1试件加载前，应在其套筒两侧的钢筋表面（图二）分别用细划线A、B和C、D标出测量标距为的标记线，不应小于100mm，标距长度应用最小刻度值不大于0.1mm的量具测量。 图二总伸长率的测点布置 1—夹持区；2—测量区
大唐三门峡火电厂三期扩建工程 钢筋机械连接施工方案 编制: 审核: 批准: 东北电业管理局烟塔工程公司大唐三门峡电厂项目部 2014年09月13日
1总贝U (1) 1.1编制依据 (1) 1.2人员要求 (1) 1.3原材要求 (1) 2操作步骤 (2) 2.1钢筋下料 (2) 2.2钢筋加工 (2) 3施工质量要求 (3) 3.1加工要求 (3) 3.2丝头加工质量 (4) 3.3丝头外观质量 (4) 3.4直螺纹钢筋接头的安装质量 (4) 4施工注意事项 (5) 5施工验收标准及内容 (5) 5.1接头等级的选定 (5) 5.2搭接要求 (5) 6试件 (6) 6.1工艺检验 (6) 7安全及环保要求 (7)
1总则 1.1编制依据 1）本作业指导书是以《钢筋机械连接通用技术规程》JGJ107-2010、《混凝土结构设计规范》GB50010-2002和《水工混凝土施工规范》DL/T5144-2001为主要依据，指导书未提及的部分，仍执行现行国家规范及行业标准。 2）钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点，对抢工期具有显著的优势，接头可预制，工厂化生产，质量稳定可靠。常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金届充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平■接头等。在工程施工中，采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。从几种接头连接技术的对比优势来看，宜优先采用滚压直螺纹套筒接头，并经设计与监理单位审查同意。 3）各种类型的钢筋机械连接各有特点，施工工艺大同小异，本作业指导书以施工工艺和检测手段比较简单、连接质量比较稳定可靠的滚压型等强直螺纹连接技术为例进行编写，其它类型的钢筋机械连接可依此为参考。 4）实行本作业指导书的目的是在我局承建的各类工程混凝土结构中推广使用钢筋机械连接，做到技术先进、安全适用、经济合理，使钢筋机械连接施工程序化，以实现工程施工快速、优质、安全、高效，同时提高我局的施工管理水平和施工队伍素质。 5）在施工管理和作业中，凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者，应按我局的有关规章制度视其情节和严重程度给予罚款及行政处罚。 1.2人员要求 加工钢筋技术人员必须按该技术交底进行培训，经考核合格后方可进行上岗操作，人员应相对稳定。 1.3原材要求 1.3.1钢筋原材 所有钢筋原材进场后，必须对到场钢筋的质量保证书、出厂合格证等进行复核，并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。（每批数量不得大丁 60t ）。其中，外观检测中，重点检查钢筋表面不得出现裂纹、结疤和折叠；表面的凸块和其他缺陷的深度和高度不得大丁所在部位尺寸的偏差，并测量本批钢筋的直径偏差。对外观检查合格的每批钢筋中任选两根钢筋，对其母材质物理性能分别做拉伸和冷弯实验。实 验合格之后才能使用。严禁使用不符合要求的原材。 1.3.2连接套（套筒）
钢筋的机械连接方法有哪些？ 钢筋连接技术可分为钢筋焊接和钢筋机械连接两大类。钢筋焊接有6种焊接方法，有的适用于预制厂，有的适用于现场施工，有的两者都适用。钢筋机械连接常用有3种方法，主要适用于现场施工。各种方法有其自身特点和不同的适用范围，并在不断发展和改进。在实际生产中，应根据具体的工作条件、工作环境和技术要求，选用合适的方法以期达到最佳的综合效益。 钢筋焊接连接 1 电阻点焊 将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。 特点：钢筋混凝土结构中的钢筋焊接骨架和焊接网，宜采用电阻点焊制作。以电阻点焊代替绑扎，可以提高劳动生产率、骨架和网的刚度以及钢筋（钢丝）的设计计算强度，宜积极推广应用。 适用范围：适用于Ф6～16mm的热轧Ⅰ、Ⅱ级钢筋，Фb3～5mm的冷拔低碳钢丝和Ф4～12mm冷轧带肋钢筋。 2 闪光对焊 将两钢筋安放成对接形式，利用焊接电流通过两钢筋接触点产生塑性区及均匀的液体金属层，迅速施加顶锻力完成的一种压焊方法特点：具有生产效益高、操作方便、节约能源、节约钢材、接头受力性能好、焊接质量高等很多优点，故钢筋的对接连接宜优先采用闪光
对焊。 适用范围：适用于Ф10～40mm的热轧Ⅰ、Ⅱ、Ⅲ级钢筋，Ф10～25mm 的Ⅳ级钢筋。 3 电弧焊 以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。 特点：轻便、灵活，可用于平、立、横、仰全位置焊接，适应性强、应用范围广。 适用范围：适用于构件厂内，也适用于施工现场。可用于钢筋与钢筋，以及钢筋与钢板、型钢的焊接。 4 电渣压力焊 将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋、加压完成的一种焊接方法。 特点：操作方便、效率高。 适用范围：适用于Ф14～40mm的热轧Ⅰ、Ⅱ级钢筋连接。主要用于柱、墙、烟囱、水坝等现浇钢筋混凝土结构（建筑物、构筑物）中竖向或斜向（倾斜度在4：1范围内）受力钢筋的连接。 5 气压焊 采用氧炔焰或氢氧焰将两钢筋对接处进行加热，使其达到一定温度，加压完成的方法。 特点：设备轻便，可进行钢筋在水平位置、垂直位置、倾斜位置
目前，市场上常用的钢筋机械连接接头类型如下： 一、套筒挤压连接接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。有两种形式，径向挤压连接和轴向挤压连接。由于轴向挤压连接现场施工不方便及接头质量不够稳定，没有得到推广；而径向挤压连接技术，连接接头得到了大面积推广使用。现在工程中使用的套筒挤压连接接头，都是径向挤压连接。由于其优良的质量，套筒挤压连接接头在我国从二十世纪90年代初至今被广泛应用于建筑工程中。 二、锥螺纹连接接头：通过钢筋端头特制的锥形螺纹和连接件锥形螺纹咬合形成的接头。锥螺纹连接技术的诞生克服了套筒挤压连接技术存在的不足。锥螺纹丝头完全是提前预制，现场连接占用工期短，现场只需用力矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。但是锥螺纹连接接头质量不够稳定。由于加工螺纹的小径削弱了母材的横截面积，从而降低了接头强度，一般只能达到母材实际抗拉强度的85～95%。我国的锥螺纹连接技术和国外相比还存在一定差距，最突出的一个问题就是螺距单一，从直径16～40mm钢筋采用螺距都为2.5mm，而2.5mm螺距最适合于直径22mm钢筋的连接，太粗或太细钢筋连接的强度都不理想，尤其是直径为36mm,40mm钢筋的锥螺纹连接，很难达到母材实际抗拉强度的0.9倍。许多生产单位自称达到钢筋母材标准强度，是利用了钢筋母材超强的性能，即钢筋实际抗拉强度大于钢筋抗拉强度的标准值。由于锥螺纹连接技术具有施工速度快、接头成本低的特点，自二十世纪90年代初推广以来也得到了较大范围的推广使用，但由于存在的缺陷较大，逐渐被直螺纹连接接头所代替。 三、直螺纹连接接头 等强度直螺纹连接接头是二十世纪90年代钢筋连接的国际最新潮流，接头质量稳定可靠，连接强度高，可与套筒挤压连接接头相媲美，而且又具有锥螺纹接头施工方便、速度快的特点，因此直螺纹连接技术的出现给钢筋连接技术带来了质的飞跃。目前我国直螺纹连接技术呈现出百花齐放的景象，出现了多种直螺纹连接形式。 直螺纹连接接头主要有镦粗直螺纹连接接头和滚压直螺纹连接接头。这两种工艺采用不同的加工方式，增强钢筋端头螺纹的承载能力，达到接头与钢筋母材等强的目的。 1. 镦粗直螺纹连接接头：通过钢筋端头镦粗后制作的直螺纹和连接件螺纹咬合形成的接头。其工艺是：先将钢筋端头通过镦粗设备镦粗，再加工出螺纹，其螺纹小径不小于钢筋母材直径，使接头与母材达到等强。国外镦粗直螺纹连接接头，其钢筋端头有热镦粗又有冷镦粗。热镦粗主要是消除镦粗过程中产生的内应力，但加热设备投入费用高。我国的镦粗直螺纹连接接头，其钢筋端头主要是冷镦粗，对钢筋的延性要求高，对延性较低的钢筋，镦粗质量较难控制，易产生脆断现象。 镦粗直螺纹连接接头其优点是强度高，现场施工速度快，工人劳动强度低，钢筋直螺纹丝头全部提前预制，现场连接为装配作业。其不足之处在于镦粗过程中易出现镦偏现象，一旦镦偏必须切掉重镦；镦粗过程中产生内应力，钢筋镦粗部分延性降低，易产生脆断现象，螺纹加工需要两道工序两套设备完成。 2. 滚压直螺纹连接接头：通过钢筋端头直接滚压或挤（碾）压肋滚压或剥肋后滚压制作的直螺纹和连接件螺纹咬合形成的接头。 其基本原理是利用了金属材料塑性变形后冷作硬化增强金属材料强度的特性，而仅在金属表层发生塑变、冷作硬化，金属内部仍保持原金属的性能，因而使钢筋接头与母材达到等强。 目前，国内常见的滚压直螺纹连接接头有三种类型：直接滚压螺纹、挤（碾）压肋滚压螺纹、剥肋滚压螺纹。这三种形式连接接头获得的螺纹精度及尺寸不同，接头质量也存在一定差异。 （1）直接滚压直螺纹连接接头： 其优点是：螺纹加工简单，设备投入少，不足之处在于螺纹精度差，存在虚假螺纹现象。由于钢筋粗细不均，公差大，加工的螺纹直径大小不一致，给现场施工造成困难，使套筒与丝头配合松紧不一致，有个别接头出现拉脱现象。由于钢筋直径变化及横纵肋的影响，使滚丝轮寿命降低，增加接头的附加成本，现场施工易损件更换频繁。 （2）挤（碾）压肋滚压直螺纹连接接头： 这种连接接头是用专用挤压设备先将钢筋的横肋和纵肋进行预压平处理，然后再滚压螺纹，目的是减轻钢
新建********************项目部 钢筋机械连接施工方案 编制： 审核： 批准： **************************目部 ********** 2011年 4月2日 目录 钢筋机械连接施工方案 (1)
1总则 (1) 1.1编制依据 (1) 1.2人员要求 (2) 1.3原材要求 (2) 2操作步骤 (3) 2.1钢筋下料 (3) 2.2钢筋加工 (3) 3施工质量要求 (5) 3.1加工要求 (5) 3.2丝头加工质量 (6) 3.3丝头外观质量 (6) 3.4直螺纹钢筋接头的安装质量 (6) 4施工注意事项 (7) 5施工验收标准及内容 (8) 5.1接头等级的选定 (8) 5.2搭接要求 (8) 6试件 (9) 6.1工艺检验 (9) 7安全及环保要求 (11)
钢筋机械连接施工方案 1总则 1.1编制依据 1）本作业指导书是以《钢筋机械连接通用技术规程》JGJ107-2010、《混凝土结构设计规范》GB50010-2002和《水工混凝土施工规范》DL/T5144-2001为主要依据，指导书未提及的部分，仍执行现行国家规范及行业标准。 2）钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点，对抢工期具有显著的优势，接头可预制，工厂化生产，质量稳定可靠。常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。在工程施工中，采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。从几种接头连接技术的对比优势来看，宜优先采用滚压直螺纹套筒接头，并经设计与监理单位审查同意。 3）各种类型的钢筋机械连接各有特点，施工工艺大同小异，本作业指导书以施工工艺和检测手段比较简单、连接质量比较稳定可靠的滚压型等强直螺纹连接技术为例进行编写，其它类型的钢筋机械连接可依此为参考。 4）实行本作业指导书的目的是在我局承建的各类工程混凝土结构中推广使用钢筋机械连接，做到技术先进、安全适用、经济合理，使钢筋机械连接施工程序化，以实现工程施工快速、优质、安全、高效，同时提高我局的施工管理水平和施工队伍素质。
GB 50204-2015《混凝土结构工程施工质量验收规范》摘选 5.2.6 钢筋机械连接套筒、钢筋锚固板以及预埋件等的外观质量应符合国家现行有关标准的规定。 检查数量：按国家现行有关标准的规定确定。 检验方法：检查质量证明文件；观察，尺量。 【条文说明】钢筋机械连接用套筒的外观质量应符合现行行业标准《钢筋机械连接技术规程》JGJ 107、《钢筋机械连接用套筒》JG/T 163的有关规定。钢筋锚固板质量应符合现行行业标准《钢筋锚固板应用技术规程》JGJ 256的规定。本条规定还适用于按商品进场验收的预埋件等结构配件。 钢筋机械连接套筒、钢筋锚固板以及预埋件等外观质量的进场检验项目及合格要求应按有关标准的规定执行。 5.4.2 钢筋采用机械连接或焊接连接时，钢筋机械连接接头、焊接接头的力学性能、弯曲性能应符合国家现行有关标准的规定。接头试件应从工程实体中截取。 检查数量：按现行行业标准《钢筋机械连接技术规程》JGJ 107、《钢筋焊接及验收规程》JGJ18的规定确定。 检验方法：检查质量证明文件和抽样检验报告。 【条文说明】国家现行标准《钢筋机械连接技术规程》JGJ 107、《钢筋焊接及验收规程》JGJ 18分别对钢筋机械连接、焊接的力学性能、弯曲性能（仅针对焊接）质量验收等提出了明确的规定，应按其规定进行验收。对机械连接，质量证明文件应包括有效的型式检验报告。为保证接头试件能够代表实际工程质量，本条要求接头试件应在钢筋安装后、混凝土浇筑前从工程实体中截取。 5.4.3 钢筋采用机械连接时，螺纹接头应检验拧紧扭矩值，挤压接头应量测压痕直径，检验结果应符合现行行业标准《钢筋机械连接技术规程》JGJ 107的相关规定。 检查数量：按现行行业标准《钢筋机械连接技术规程》JGJ 107的规定确定。 检验方法：采用专用扭力扳手或专用量规检查。 【条文说明】螺纹接头的拧紧扭矩值和挤压接头的压痕直径是钢筋机械连接过程中的重要技术参数，应按现行行业标准《钢筋机械连接技术规程》JGJ 107的相关规定进行检验，检验应使用专用扭力扳手或专用量规检查。 一般项目 5.4.4 钢筋接头的位置应符合设计和施工方案要求。有抗震设防要求的结构中，梁端、柱端箍筋加密区范围内钢筋不应进行钢筋搭接。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。 检查数量：全数检查。 检验方法：观察，尺量。 【条文说明】钢筋接头的位置影响受力性能，应根据设计和施工方案要求设置在受力较小处。梁端、柱端箍筋加密区的范围可按现行国家标准《混凝土结构设计规范》GB 50010-2011的有关规定确定，加密区范围内尽可能不设置钢筋接头，如需连接则应采用性能较好的机械连接和焊接接头。
你知道钢筋机械连接接头有哪些类型吗？长长见识！ 一、套筒挤压连接接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。 有两种形式，径向挤压连接和轴向挤压连接。由于轴向挤压连接现场施工不方便及接头质量不够稳定，没有得到推广；而径向挤压连接技术，连接接头得到了大面积推广使用。现在工程中使用的套筒挤压连接接头，都是径向挤压连接。由于其优良的质量，套筒挤压连接接头在我国从二十世纪90年代初至今被广泛应用于建筑工程中。
二、锥螺纹连接接头：通过钢筋端头特制的锥形螺纹和连接件锥形螺纹咬合形成的接头。锥螺纹连接技术的诞生克服了套筒挤压连接技术存在的不足。锥螺纹丝头完全是提前预制，现场连接占用工期短，现场只需用力矩扳手操作，不需搬动设备和拉扯电线，深受各施工单位的好评。但是锥螺纹连接接头质量不够稳定。 螺纹套连接法的原理比较直观和简单，它的工作示意见图5-13。在被连接的钢筋端部加工出外丝扣，而套筒两端则设有内丝扣，将套筒拧在1根钢筋上，再把另1根钢筋拧上套筒的另一端，就实现了连接。
由于加工螺纹的小径削弱了母材的横截面积，从而降低了接头强度，一般只能达到母材实际抗拉强度的85～95%。我国的锥螺纹连接技术和国外相比还存在一定差距，最突出的一个问题就是螺距单一，从直径16～40mm钢筋采用螺距都为2.5mm，而2.5mm螺距最适合于直径22mm钢筋的连接，太粗或太细钢筋连接的强度都不理想，尤其是直径为36mm,40mm钢筋的锥螺纹连接，很难达到母材实际抗拉强度的0.9倍。 许多生产单位自称达到钢筋母材标准强度，是利用了钢筋母材超强的性能，即钢筋实际抗拉强度大于钢筋抗拉强度的标准值。由于锥螺纹连接技术具有施工速度快、接头成本低的特点，自二十世纪90年代初推广以来也得到了较大范围的推广使用，但由于存在的缺陷较大，逐渐被直螺纹连接接头所代替。 三、直螺纹连接接头:等强度直螺纹连接接头是二十世纪90年代钢筋连接的国际最新潮流，接头质量稳定可靠，连接强度高，可与套筒挤压连接接头相媲美，而且又具有锥螺纹接头施工方便、速度快的特点，因此直螺纹连接技术的出现给钢筋连接技术带来了质的飞跃。目前我国直螺纹连接技术呈现出百花齐放的景象，出现了多种直螺纹连接形式。 直螺纹连接接头主要有镦粗直螺纹连接接头和滚压直螺纹连接接头。这两种工艺采用不同的加工方式，增强钢筋端头螺纹的承载能力，达到接头与钢筋母材等强的目的。 1. 镦粗直螺纹连接接头：通过钢筋端头镦粗后制作的直螺纹和连接件螺纹咬合形成的接头。其工艺是：先将钢筋端头通过镦粗设备镦粗，再加工出螺纹，其螺纹小径不小于钢筋母材直径，使接头与母材达到等强。国外镦粗直螺纹连接接头，其钢筋端头有热镦粗又有冷镦粗。热镦粗主要是消除镦粗过程中产生的内应力，但加热设备投入费用高。我国的镦粗直螺纹连接接头，其钢筋端头主要是冷镦粗，对钢筋的延性要求高，对延性较低的钢筋，镦粗质量较难控制，易产生脆断现象。
钢筋直螺纹机械连接施工方案 红太阳花园1#楼工程所采用的大直径钢筋，按设计要求采用直螺纹机械连接。为在砼结构中使用钢筋剥肋滚压直螺纹接头，做到连接质量稳定可靠，提高工作效率，特编制本施工方案。 1技术特点 钢筋等强直螺纹连接可充分发挥钢筋强度或接头延展性要求高的各类砼结构。其接头连接可靠，精度高，抗疲劳性能好，接头性能符合《钢筋机械连接通用技术规程》JGJ107－2003标准I级接头的性能要求。 2材料及机具设备 用于连接的钢筋须符合《钢筋混凝土用热扎带勒钢筋》GB1499－1998标准和《中国科学研究院企业标准》Q/JY16－2003标准的要求，用于连接的套筒须采用优质炭素结构钢（45）。 钢筋剥肋滚压直螺纹用于加工钢筋丝头，主要由剥肋机构、滚丝机构、电机减速机、冷却系统、电器系统、机座、台钳等组成；限位挡铁对钢筋的夹持位置进行限位，用砂轮切割机用于钢筋端面平头切割，使用钢筋扳手或管钳进行施工。 3 工艺原理 将钢筋待连接部分剥肋滚压成螺纹，利用连接套筒进行连接，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接的目的。 4 工艺流程及操作要点
钢筋丝头加工工艺及操作要点： 钢筋端面平头→剥肋滚压螺纹→带护帽保护→丝头质量抽检→存放待用 钢筋端面平头：平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其他专用切断设备，严禁气割。 剥肋滚压螺纹：使用钢筋剥肋滚压螺纹机将待连接的端头加工成螺纹。 丝头质量检验：操作者对加工丝头进行质量检验。 带护帽保护：用专用的钢筋丝头保护帽防止螺纹被磕碰或被污物污染。 丝头质量抽检：对自检合格的丝头进行抽样检验，存放待用。及时检测丝头的误差趋势，分析原因，及时调整机器参数。对不合格产品，要有明显的区分标记或单独放置。 钢筋连接工艺及操作要点： 钢筋就位→拧下钢筋保护帽→检查套筒丝扣→接头拧紧→作标记→施工检验 钢筋就位：将丝头检验合格的钢筋搬运至待连接处。 接头拧紧：使用扳手或管钳等工具将连接接头拧紧。 作标记：对已拧紧的接头作标记，与未拧紧的接头区分开。 施工检验：对施工完的接头进行的质量检验。 5 钢筋丝头加工 将待加工的钢筋夹持在夹钳上，开动机器，扳动进给装置，使动
建筑施工之钢筋机械连接 钢筋机械连接是指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。这类连接方法是我国近10年来陆续发展起来的，它具有以下优点：接头质量稳定可靠，不受钢筋化学成分的影响，人为因素的影响也小；操作简便，施工速度快，且不受气候条件影响；无污染、无火灾隐患，施工安全等。在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。 9-6-1 一般规定 钢筋机械连接方法分类及适用范围，见表9-56。钢筋机械连接接头的设计、应用与验收应符合行业标准《钢筋机械连接通用技术规程》（JGJ 107-96）和各种机械连接接头技术规程的规定。 钢筋机械连接方法分类及适用范围表9-56 钢筋机械连接接头，应根据静力单向拉伸性能以及高应力和大变形条件下反复拉、压性能的差异，分为下列三个性能等级。 A级：接头抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。 B级：接头抗拉强度达到或超过母材屈服强度标准值的1.35倍，具有一定的延性及反复拉压性能。 C级：接头仅承受压力。 A、B、C级的接头性能，应符合表9-57的规定。
钢筋机械接头性能检验指标表9-57 钢筋机械连接（JGJ 107-96）的符号意义如下： 对直接承受动力荷载的结构，其接头应满足设计要求的抗疲劳性能。当无专门要求时，对连接HRB335（HRB400）级钢筋的接头，其疲劳性能应能经受应力幅为100N/mm2，上限应力为180（190）N/mm2的200万次循环加载。 1998年对JGJ 107-96规程进行局部修订。主要修订内容有2项：①增加了SA级，其强度指标为或1.15f tk；②取消了原割线模量指标，改用接头试件加载至0.6f yk后，残余变形小于0.1mm。 接头性能等级的选定，应符合下列规定： （1）混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位，应采用A级接头； （2）混凝土结构中钢筋受力小或对接头延性要求不高的部位，可采用B级接头； （3）非抗震设防和不承受动力荷载的混凝土结构中钢筋只承受压力的部位，可采用C级接头。
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工准备 (2) 四、钢筋接头基本规定 (2) 五、施工工艺 (3) 5.1、工艺流程 (3) 5.2钢筋下料 (3) 5.3钢筋加工 (4) 5.4钢筋连接 (5) 六、施工质量要求 (5) 七、直螺纹接头试验及抽检 (7) 八、质量保证措施 (8) 九、安全及环保措施 (8) 十、附表 (9)
一、编制依据 1、《混凝土结构工程施工质量验收规范》GB50204-2002（2011年） 2、《建筑工程施工质量验收统一标准》GB50300-2013 3、《滚轧直螺纹钢筋连接接头》GJ163-2004 4、《建筑机械使用安全技术规程》JGJ33-2001 5、《钢筋机械连接通用技术规程》JGJ107-2010 6、《钢筋机械连接用套筒》JG/T163-2013 7、《钢筋剥肋滚轧直螺纹连接技术规程》（DB50/5027-2004） 8、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1） 9、本工程施工组织设计及施工图 二、工程概况： 工程名称：寸滩三期农转非安置房工程（三标段） 工程地点：重庆市江北区寸滩街道原红沙坡社 建设规模：约68717㎡ 建设单位：重庆北部土地整治有限责任公司 监理单位：重庆建北工程监理有限责任公司 设计单位：重庆市全城建筑设计有限公司 施工单位：重庆市覃家岗建设（集团）有限公司 寸滩三期农转非安置房工程三标段位于重庆市江北区寸滩街道原红沙坡社，项目东临市政主干道海尔路，西侧为规划市政道路，南侧为海语江山商业小区，渝怀铁路在项目北侧穿过，交通较为便利。本标段施工范围包括6#-C楼、7#-C楼、8#-A楼、2#地下车库及本标段范围内挡墙；6#楼为31/-2F,7#楼、8#楼为32/-2F，结构形式均为剪力墙结构；2#车库为-2F，框架结构；挡墙包括桩板挡墙级重力式挡墙。建筑结构安全等级均为二级，抗震设防烈度为6度，建筑结构设计合理使用年限为50年。 本工程所用钢筋类别为Ⅰ级钢（HPB300）、Ⅲ级钢(HRB400及HRB400E)，钢筋直径（mm）为6.5、8、10、12、14、16、18、20、22、25、32.钢筋接头形式：直径≥22mm的钢筋采用直螺纹机械连接；其余采用绑扎搭接及焊接。本工程钢筋机械连接接头等级根据使用部位不同分为Ⅰ级机械连接接头和Ⅱ级机械连接接头；其中框支柱、框支梁部位采用Ⅰ级机械连接接头，其余部位采用Ⅱ级机械连接接头。为更好的指导现场施工生产，确
恒山·天成住宅小区2#住宅楼工程 钢筋机械连接接头工艺评定 编制： 审批： 河北恒山建设集团有限公司 2016年7月 目录 一、施工工艺及技术要求。 二、评定方法及评定报告。
一、材料准备 1.1 钢筋 规格批次号产地复试报告编号 HRB400 18 2970/16Y204753 河北钢铁股 份有限公司 承德分公司 160713413 HRB400 20 2719/16Y306442 河北钢铁股 份有限公司 承德分公司 160713414 HRB400 22 530/16Y306381 河北钢铁股 份有限公司 承德分公司 160713415 HRB400 25 162404673 河钢集团宣 化钢铁集团 有限责任公 司 160713416
1.2 套筒 规格接头等级产地 HRB400 18 I级沧州万力通 建筑 备件有限公 司 HRB400 20 I级沧州万力通 建筑 备件有限公 司 HRB400 22 I级沧州万力通 建筑 备件有限公 司 HRB400 25 I级沧州万力通 建筑 备件有限公 司 二、施工工艺及技术要求。
1、工艺流程 是 钢筋滚轧（剥肋）直螺纹丝头加工 直螺纹丝头尺寸及外观质量检查、是否符合要求 将不合格的 丝头切去 连接套筒质量 检查及验收 连接完成后，对接头及拧紧 力矩值进行检查 用扳手或管钳 现场拧合安装 丝头螺丝用塑料保护帽或 拧上连接套筒保护 待连接钢筋断料、端头切 否
2..操作步骤 （1）、检查被加工钢筋是否符合设计要求，然后将被连接钢筋用砂轮片切割机切断，使钢筋端面平整并与钢筋轴线垂直。 （2）、钢筋直螺纹滚轧设备经调试运转正常后，方可加工直螺纹丝头。钢筋滚轧直螺纹丝头加工采用剥肋滚轧工艺 3、操作过程 （1）直螺纹接头钢筋端部使用砂轮切割机切断钢筋，切口面与钢筋轴线垂直，严禁马蹄形或翘曲，严禁用剪断机剪断或用气割切割下料；墩粗头严禁有与钢筋轴线相垂直的横向裂纹。 （2）采用专业设备将待连接钢筋端头加工成螺纹，丝头加工长度为标准套筒长度的?，公差应0～2P(P为螺距)加工时操作人员应控制丝头质量，保证丝头的合格率，避免返工。 （3）丝头质量的检验：操作人员对加工成型的钢筋丝头进行质量检验，检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。检查合格后按规格分类堆放整齐。 （4）钢筋丝头的连接：连接是用扳手将直螺纹连接套拧松并拔出钢筋连接端得保护帽，检查钢筋丝头是否和连接套规格一致，直螺纹牙是否完好无损、清洁，如发现杂物或锈蚀时用铁刷清除干净，然后用扳手或管钳将直螺纹连接套与一端钢筋拧到位，再将另一端钢筋与连接套拧到位。连接示意图如下：根据待接钢筋所在部位及转动难易情况，选用不同的套筒类
