铁路客车DC600V供电设计技术
作者 胡晓春 温晋峰
内容提要: 本文重点介绍了铁路客车DC600V供电系统的组成：逆变器箱、充电机箱、电气综合控制柜、蓄电池箱、车端连接器及布线等设备；介绍了DC600V供电系统在25G/T型车的设计步骤及设计验证,并对DC600V供电系统的安全设计作简要描述。
※ ※ ※
1 概述
供电技术是客车转向架、制动和供电三大核心技术之一，是列车快速、舒适、安全运行的基本保证。近几年来，随着我国铁路运输事业的快速发展，旅客列车的供电技术也在不断进步，列车供电电源由客车轴驱发电到发电车集中供电和机车集中供电，其供电制式从最初的DC48V发展到现代的AC380V 和DC600V，尤其在客车实现DC600V供电后，列车的供电技术、控制技术和应用技术已经有了质的飞跃，供电设计技术已成为客车设计中的关键技术之一。为了便于相关设计师对DC600V供电技术的学习和了解，我们编制了本教材，供大家学习参考。
本文就列车DC600V供电系统、客车DC600V系统组成、系统安全设计和DC600V供电的25G/T型车设计步骤进行重点介绍，并对DC600V供电制式的客车电气设计步骤进行简要阐述。
2列车DC600V供电系统
目前我国铁路客车DC600V供电电源是由机车提供的，采用的是机车集中整流客车分散变流方式。
采用DC600V供电电压，是参照了国外供电制式并结合我国国情和技术现状所作出的选择。高压供电从经济性考虑虽然具备优势，但是采用高压供电系统无疑需将降压、整流和逆变环节全部集中在客车上，其安装和配重难度较大。而机车集中整流后向客车供电，由客车分散变流，在技术上没有太大的困难。由于直/交变换存在电压利用率的问题，所以要达到输出AC380V,要求输入电压应在DC600V左右。同时基于国外有直流540V、600V、660V、750V等级，所以我国采用DC600V电压，一方面可以提高逆变器的可靠性，另一方面这个等级的电压，实际在绝缘、耐压等方面与AC380V基本一致，安全性好。 2.1 机车供电电源
在电气化区段，电力机车的列车辅助供电装置将受电弓接受的25 kV单相高压交流电降压、整流、滤波，形成两套独立DC600V直流电源，两套装置分两路通过连接器向空调客车供电，供电容量2x400kW。
在非电气化区段，内燃机车发电机组发电、整流、滤波，形成两套独立DC600V直流电源，两套装置分两路通过连接器向空调客车供电，供电容量2×400kW。
2.2 客车电源变换
机车输送至客车的DC600V直流电源,经客车逆变电源装置的转换，将DC600V直流变为AC380V交流电源供车辆空调等交流设备使用，车下分线箱从车下干线上引出DC600V支线至车上，供电热器、开水炉等DC600V直流设备使用。车下充电机箱将DC600V直流电变换为DC110V直流电供车上控制系统使用(并对蓄
电池充电)。车辆各用电装置的电能分配及控制由客车综合控制柜完成。
2.3 供电路径
客车车下设两路DC600V干线，分别布设在车下两侧线槽，通过车端连接器的连接，实现全列贯通。DC110V干线也分两路分别布设在车下两侧线槽，通过车端连接器实现全列贯通，但DC110V干线与机车之间没有联系。车下电源经铁地板线槽引至车上综合控制柜，再经过车上线槽将电源引至各用电设备。 3客车DC600V系统组成
客车DC600V供电系统主要由以下装置组成：逆变电源装置（以下简称逆变器箱）、DC600V/DC110V 电源装置（以下简称充电机箱）、电气综合控制柜、蓄电池箱、车端连接器及布线等设备组成。本文以25G/T型客车为例，详细介绍系统各组成部分。
3.1逆变器箱
逆变器箱包括两个容量及硬件结构完全相同的逆变器和一台容量为15KVA的隔离变压器。两个逆变器在硬件结构和容量上完全相同，控制软件采用一致性设计，只是逆变器内部配线稍有不同。两个逆变器电路相互独立，通过输出接触器的控制使两个逆变器的输出相互备份，提高了系统的可靠性。
正常工况下，15KVA的隔离变压器作为2＃逆变器负载。在故障情况下，通过热备转换板控制逆变器输出接触器和转换接触器的相应动作，来实现逆变器的负载切换功能。
逆变器具有完善的输入过压、输入欠压、输入过流、输出过压、输出欠压、输出过流、输出过载、散热器过热、功率器件短路、接触器故障、内部故障等保护功能，系统的运行状态可以通过微机控制板上的双位数码管显示出来，同时通过微机控制板上的RS485通信接口将运行状态传送给综合控制柜进行显示。逆变器箱的外形结构见图1。
逆变器电路前端及后端均加滤波模块，以提高逆变器的供电品质。
逆变器的主电路电气原理简图见图2
3.1.1逆变器工作原理
逆变器是将客车提供的DC600V电源，加至由六个功率开关器件(IGBT)所组成的三相逆变器，微机控制系统产生三相PWM信号，经六路门极驱动电路分别驱动功率开关器件，产生三相PWM波形后经滤波 器形成三相对称的准正弦波。同时将电压检测电路、电流检测电路检测到的各部分工作状态与微机控制系统预先设定的软件程序比较后，决定是否发出运行或保护指令，同时依据输入电压的变化调节输出电压，从而使三相逆变器输出恒定的三相380V、50HZ的准正弦波，供给客车空调机组使用，并通过隔离变压器变换输出三相四线AC380V交流电，供给客车其它交流负载用。
3.1.2主要性能技术参数
图1 逆变器箱外形结构图
逆变器： 额定容量为35kVA ，额定输入电压为DC600V， 最高输入电压范围为DC500V ～DC700V(瞬间720V)，额定输出频率50Hz±1。
隔离变压器：额定容量为15kV A，输入电压为逆变器输出电压，输出电压为额定相电压有效值AC220V±5%。额定输出频率50Hz±1，接线方式为△/Yo。
3.2充电机箱
充电机箱包括一台8KW充电机与一台3.5KVA单相逆变器。其外形结构图见图3。
充电器箱的主要功能包括：为车辆提供高质量的直流电源，对蓄电池进行限流恒压智能充电；为车辆上的影视系统及充电插座提供AC220V交流电源；为蓄电池提供亏电欠压保护；通过485通讯接口上传充电器运行信息至综合控制柜。
3.2.1工作原理
图2 逆变器主电路电气原理简图
充电机：充电机为DC/DC 高频开关电源，专门为DC600V 供电制式空调客车提供DC110V 直流电源以及为蓄电池提供智能充电。充电机具有输入过压、欠压、过流、输出过压、过载、短路等保护功能。
充电机主回路主要有输入滤波电容、桥式逆变电路、高频变压器、整流、滤波几部分构成。原理框图如图4，电气原理图见图5。
单相逆变器：单相逆变器将由蓄电池提供的直流电源转换位单相AC220V 交流电源，为客车的影视系统及充电插座提供电源，额定输出功率为 3.5KVA 。单相逆变器具备过欠压、过流、短路等保护功能。
3.2.2充电机的UI-充电特性
充电器的输出电压和电流受到控制，电流被分成两部分：负载电流（+110、L+）和充电电流（D+），当蓄电池电压低于120V（可调）时，充电电流被限制在0.2C5，蓄电池电压慢慢升高，直至升至120V 电压开始恒定不变，然后充电电流慢慢减小。充电曲线如图6.
U2
V2W2U1V1W1
U3V3W3
INVERTER2
图3 充电机箱外形尺寸
3.2.3温度补偿
DC600V供电制式的25G/T型车，其充电机都有对电池进行温度补偿充电的功能。在蓄电池箱内设置一个温度传感器，可以按照TA、TB、TC所接PT100传感器自动进行充电电压的温度补偿。充电机浮 充电压在118V～123.5V范围内自动调节，当蓄电池箱内环境温度低于25℃时，充电电压自动调高，当蓄电池箱内环境温度高于25℃时，充电电压自动调低，当环境温度为25℃时，充电机对电池的浮充电压为120±1V。
3.2.4主要性能技术参数
充电机：额定容量为8KW，输入额定电压DC600V，输入电压范围DC500V～ DC700V；额定输出电压为DC118～DC123V（随温度补偿可调），出厂整定值为 120±1V。
图4充电机电气原理框图 图5充电机电气原理简图
图6 充电机UI-充电特性
单相逆变器：额定容量为3.5KVA，输入额定电压DC110V，输入电压范围DC77V～ DC137.5V，额定输出电压为AC220V±1V，频率50HZ。
3.3 综合控制柜
TKDT型铁路客车电气综合控制柜用于DC600V供电客车，是集电源转换控制、空调机组控制、蓄电池欠压保护、照明控制、联网通讯等功能单元于一体的智能型综合控制柜。综合控制柜的控制核心采用可编程控制器PLC，PLC通过微型可编程序终端显示触摸屏接受各种指令并自动执行相应的操作步骤，对电气系统运行中出现的各种故障及时进行诊断、指示并保护。综合控制柜具有检测、控制、诊断保护、信息提示、联网通讯功能，实现客车电气控制系统的综合控制，可进行车对车通信，也可初步实现车对地、地对车的计算机联网通讯。
3.3.1 主要部件技术参数及功能
3.3.1.1综合控制柜控制单元
综合控制柜控制单元由PLC主机单元（CPM2A-CPU61）、12/8点的I/O扩展模块（CPM1A-20EDR1）、信息显示触摸屏（NT31-ST122-EV2或NT31-ST123-EV3）组成。
a) PLC功能
PLC是可编程逻辑控制器的缩写，对整个电气系统进行自动控制，实时监测电气系统运行过程中的参数并进行分析，对出现故障自动处理，通过显示触摸屏实现人机对话，响应显示触摸屏输入的命令、参数，将故障信息、运行记录通过显示触摸屏显示等。
b) 显示触摸屏功能
显示触摸屏是一种微型可编程终端，采用全中文液晶显示触摸屏（带背光），具有字符类型和图象类型显示，由通讯接口和PLC的外设接口进行通讯。主要功能是现场参数设定，电源转换、空调机组等功能单元运行工况的人为控制，运行工况参数的显示，实时显示各功能单元的运行状态及实时报告故障现象。
3.3.1.2交、直流电源
a) 主电路电源
主电路由两路电源母线中的其中一路提供电源，向温水箱、逆变器、充电器供电，并由逆变器Ⅰ、逆变器Ⅱ变换成AC380V/50Hz，向车内空调、伴热等交流负载供电。
b) 蓄电池
DC110V电源全列贯通，各车厢蓄电池及充电器通过逆流二极管与DC110V干线并联。
蓄电池在充电机停止或故障时，向本车照明、水位显示、塞拉门、车下电源箱控制、温水箱开水炉控制等负载供电。
c) 直流控制电源
应急灯、轴温报警器、防滑器、DC24V与DC12V电源模块等重要负载由列车直流110V母线供电；照明、温水箱、开水炉、水位显示等负载的控制电源由本车直流110V电源提供；控制柜内的DC-DC电源模块将DC110V电源转换成直流24V电源向PLC、显示触摸屏、网关、安全用电记录仪供电；转换成直流12V向传感器供电；DC110V/DC48V电源将DC110V转换成直流48V电源向尾灯、电话插座供电。
3.3.1.3 WG-Ⅱ型网关规格
WG-Ⅱ型网关用于铁路客车TKDT型配电柜。其中包括PLC网关、轴温报警器网关、防滑器网关、烟火报警器网关。这些网关一方面通过各种通信接口实现PLC到安全记录仪之间、轴温报警器到PLC 之间、防滑器到PLC之间、烟火报警器到PLC之间的数据传递，另一方面通过Lonworks接口及列车总线实现车辆间的信息和命令传递。
3.3.1.4 DL-Ⅱ代理节点
代理节点是联接列车网和车厢网的桥梁，有2个独立的Lonworks通讯接口。上行Lonworks通讯接口负责列车级网络通信，接收列车主机的信息，并将信息转发给下行Lonworks通讯模块。下行Lonworks 通讯接口负责车厢级网络通信，转发集中控制命令，接收车厢级各应用节点传输的参数、工作状态等信息。
3.3.2 系统功能
3.3.2.1电源供电转换功能
综合控制柜的供电电源有两路供电，通过电源转换开关可设置“停止”、“自动”、“试验Ⅰ路” 和“试验Ⅱ路”位。
电源转换开关置于“自动”位
控制电正常，PLC正常工作，按车厢号通过PLC选择供电电路。通过触摸屏上的工作菜单，可以控制电源启停或选择供电回路；Ⅰ路和Ⅱ路供电在硬件和软件上均互锁；触摸屏显示电源状态、参数、工作菜单，相应电源指示灯亮。
如果Ⅰ路（或Ⅱ路）干线故障，应自动切换到另一路供电，且空调机组负载和客室电热减载运行，并在触摸屏上提示相应信息，指示灯亮。
只有其中一路有电时，PLC自动选择该路供电，且空调机组负载和客室电热减载运行。
可以自动识别I路或II路供电是否过压。
自动供电时，当弱风、空调空气预热器或电热运行时，供电电压大于DC660V时间超过10秒钟，PLC 应自动切断当前供电回路，转移到另一无故障的回路供电。当这些制暖设备没有运行时，供电电压大于DC660V 时间超过20秒，PLC应自动切断当前供电回路，转移到另一无故障的回路供电。
电源转换开关置于“试验”位
当PLC出现故障停止工作时，可将电源转换开关置于“试验Ⅰ路”、“试验Ⅱ路”，人为手动选择Ⅰ路供电或Ⅱ路供电。
触摸屏上应能显示电源的两路电压、供电电流等信息。电源转换开关置于“自动”位时，能对电源出现的过压、漏电进行保护；当供电电源出现持续过压，及时切断故障供电电源，自动转换到另一路供电，触摸屏显示相应的信息，相应的电源故障灯亮。供电过压和主电路漏电超标故障应是不可自动恢复性故障，应可以通过以下两种方法来清除故障提示：1、触摸触摸屏供电控制菜单，重新选择菜单中的供电自动；2、将供电转换开关从停止位转到自动位。
3.3.2.2 空调机组控制功能
通过空调工况转换开关可将空调机组控制设置为“停止”、“自动”、“试验冷”或“试验暖”位。
空调工况转换开关置于“自动” 位时，DC600V供电25T型车用单元式空调机组（以下论述均针对此种空调机组）工况有以下几种：弱风、弱风半暖、弱风全暖、强风、强风半冷、强风全冷。
3.3.2.3蓄电池欠压保护功能
为保护蓄电池，综合控制柜设蓄电池欠压监控功能，当PLC检测到本车蓄电池电压低于欠压保护设
定值时，触摸屏应显示相应故障信息，提示用户。（蓄电池欠压保护功能判断信号由车下电源给出，当蓄电池欠压时，车下电源给出信号切断相应负载）
3.3.2.4 照明控制功能
照明控制功能通过转换开关SA4分为 “半灯”、“全灯”、“停止”。将SA4置于“半灯” 使得终夜灯和应急灯工作；将SA4置于“全灯”使得终夜灯、半夜灯和应急灯工作。转换开关SA4放置于乘务员室（餐车置于控制柜面板）。
3.3.2.5 轴温、防滑器、烟火报警器、车门及车下电源箱状态监视功能
通过WG－Ⅱ型网关能够将轴温、防滑器、烟火报警器、塞拉门、车下电源箱的状态信息送给PLC，并在触摸屏上显示。通过主画面上的“本车网络”触摸开关可以查询本车轴温报警器、防滑器、烟火报警器、塞拉门等设备的详细信息。
3.3.2.6 联网通讯功能
代理节点能实现车辆间的通讯。各个车厢的PLC通过代理节点将本车信息、发送给其它车厢的命令传送到列车总线上，供其它车厢调用。本车PLC可以通过代理节点读取列车总线上其它任一节车厢的信息；接收其它车厢发送给本车的命令并执行。（注：PLC上的PORT口的拨动开关必须置于OFF）
3.3.3 电气原理
电气综合控制柜电气原理可查看25GDC600V车及25TDC600V车统型电气综合控制柜原理。
3.4 车端连接器
车端连接器的设计技术要求在KSJC04-05《铁路客车车端电气连接设计技术》中详细阐述。本文仅对DC600V供电系统的25G/T型车车端连接器作简要介绍。
3.4.1 25G型车车端连接器
25G型车车端设置DC600V电力连接器（KC20D）,39芯通信连接器（KTL39GX），DC110V电力连接器（SC21X）。
3.4.2 25T型车车端连接器
25T型车车端设置DC600V电力连接器（KC20D）,39芯通信连接器（KTL39DX），DC110V电力连接器（SC21X）,电空制动连接器（KL10-5）。
25T型车端布置图见图7。
3.4.3 25G/T型车车端连接器的区别
a) 2T型车与25G型车相比，多了两个（4个/车）电控制动连接器JL10-5，如图7车端连接器布置图所示。
b)25G型车的39芯通信连接器型号为KTL39GX，其射频信号的接触对与射频电缆SYWV75-5匹配；25T型车的39芯通信连接器型号为KTL39DX，其射频信号的接触对与射频电缆SYWV75-7匹配。
图7 25T型车车端连接器布置图
3.5蓄电池箱

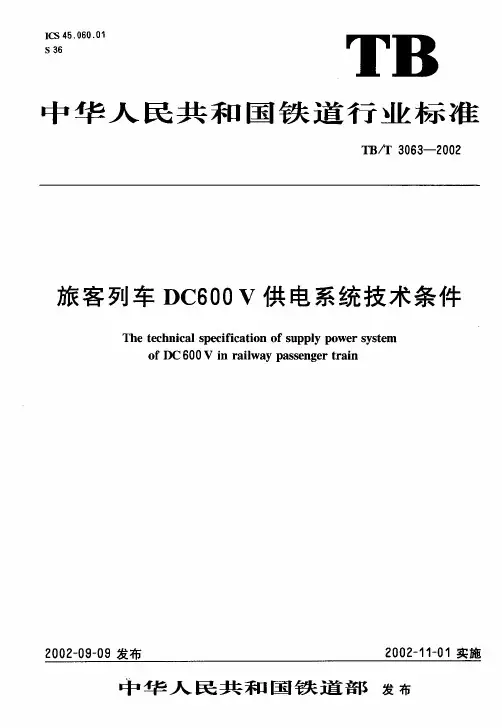

根据TB/T 3063-2002《旅客列车DC600V供电系统技术条件》的要求，蓄电池组容量不小于120Ah （碱性中倍率）,保证列车直流负载用电(即电池组的放电电压不低于77V)时间不少于3h。
蓄电池组应具有短路保护，因此在电池箱的正负极出线处设置熔断器。熔断器容量为80A。
一般在车下一二位侧各设置一个电池箱，每箱内设39节碱性电池，一位侧电池箱正极出线口设熔 断器型号为DCB-RL80,负极出线口设熔断器型号为DCB-RL/S80(-)；二位侧电池箱负极出线口设熔断器型号为DCB-RL80,正极出线口设熔断器型号为DCB-RL/S80(+)；在一位侧电池箱设置PT100温度传感器（由充电机箱生产厂家配套供应），引至充电机箱。
3.6布线
3.6.1布线原则
车辆布线应符合TB/T 1759-2003《铁道客车配线布线规则》的要求。车上布线一般采取线槽布线，车下应采取线管布线还是线槽布线应综合考虑各方面的因素，布线设计技术见KSJC04-08《铁路客车综合布线设计技术》。
3.6.2 模块化布线
3.6.2.1基本要求
25G/T型车一般采用电气布线模块化设计，分为车上布线模块和车下布线模块。
电气布线模块化设计就是设计一种集线槽、线束、防护、电气连接为一体的电气布线模块，该电
气布线模块依据客车总体设计标准和技术规范，按照客车电气设备安装结构、电气功能、电气布线、防护等技术要求，设计的一体化、模块化布线集成产品。布线模块概念图见图8，其主要技术特征为：
a)采用线槽、线束、防护、电气连接的系统设计和细分设计理念，并采用电气布线地面准备制作工艺，实现了线槽组成、电气布线的模块化、集成化和RAMS功能要求。
b)电气模块采用线缆切割、线束制作和固定、出线防护、线槽线束一体化制造和工装整体安装方式。
c)布线模块在地面完成线束总成后，再进行绝缘、耐压和线线检测测试，要求各项检测参数符合TB/T1759－2003《铁路客车配线布线规则》、TB/T3153---2007《铁路应用 机车车辆布线规则》等标准规范。
d)电气模块电气接口清晰、电气性能安全可靠、安装方便快捷，便于制造和质量控制。
图8 布线模块概念图
3.6.2布线方式
a) 车上布线
车上布线模块可分为一级模块和二级模块，一级模块由一二位侧的线槽及一级线束组成，线槽与线束集成一体。二级模块指未布设在槽体内的跨接线束，跨接线束在布线时所需的内绝缘金属软管也由制造厂家配套做好与线束集成一体，避免了现车配金属软管时管口防护不到位，软管长度不一致等现象。所有线束在车下压接针式管状端头，组装时只需将电缆压接在各设备的接线端子处即可。避免了组装时的临时作业(现车压接端子)。
b) 车下布线
车下布线模块的一级模块可分为中部线槽模块、端部线槽模块及铁地板线槽模块。中部线槽模块指一位端分线箱至二位端分线箱之间的线槽（含分线箱）及线束，线束在线槽内按相关要求集成，需要在线槽出线时用尼龙软管防护；端部线槽模块的线槽与线束不是一体化的，端部线槽为铝合金（6063）扁圆管，穿于车体横梁上所开的长圆孔中，在钢结构车间组装，即线槽先穿进横梁，横梁再与铁地板焊接。端部线束指一二位端分线箱经由端部线槽至车端连接器的线束，与分线箱接线座相连的一头其接线端子由线束制作厂家压接，至车端连接器的一头不压接接线端子，由客车在进行车端连接器接线时压接端子。端部线束在客车组装时现车穿于端部线槽。铁地板线槽模块由铁地板线槽及车下引至车上的线束
组成，线束线槽集成一体。
4安全设计
电气安全主要包括人身安全与设备安全两个方面。电气设计除满足其基本功能外，还应该考虑用电安全和电器保护的问题，DC600V的电气系统显然存在电气隐患，一旦发生故障，可能对对人造成伤害，对设备造成损害，因此电气安全设计在DC600V的电气系统中必不可少，其目的是为保护人身和电器安全。
电气安全设计的主要内容：漏电保护、短路保护、过压保护、过流保护、过载保护等。
铁路客车DC600V电气系统中的重要设备：漏电保护装置。设置在电气柜主电源输出点，即时检测主电路是否漏电，一般客车DC600V系统中漏电保护动作值设置为150mA。
电气设备的选型对安全设计也有着重大的意义。电气装置的形式及规格很多，选用时必须根据实际负荷情况来确定其规格。如果所选用的电气装置的额定电流小于实际负荷，则会出现过载现象。过载现象对电气设备的影响主要是容易造成设备、线路较高的温升以及加速绝缘老化、缩短使用寿命。电气设备长时间的过载运行就会因严重过热而损坏电气设备，甚至引起火灾，爆炸等重大事故。
电气隐患安全防护措施可分为：针对直接接触的防护措施和针对间接接触的防护措施，直接接触的防护措施主要通过绝缘和避免接触，而间接接触的危害是在电气系统发生故障的情况下发生的，故障是不可避免的，如何在电气发生故障的情况下将危害降低到最小，是电气安全设计的重要部分。
电气安全设计的重要措施：接地。铁路车辆接地保护就是将电气设备不带电的金属外壳与车体可靠连接，有促成电气系统中保护装置动作的作用，当漏电流达到限定值时，保护装置将电源切断，以保证人身安全。
按照TB/T2977-2000的要求，车体与转向架构架在3、5位接地，转向架构架通过轮对接地，车辆电气设备通过车体接地，即各电气设备不带电的金属外壳通过电缆与车体钢结构进行可靠连接，再通过轮对与钢轨进行接地。
5 DC600V供电的25G/T型车设计步骤
5.1设计依据
5.1.1《技术规范》对AC380V供电系统的有关规定；
5.1.2总体设计、技术要求；
5.1.3相关技术标准的规定；
5.1.4同类车辆DC600V供电系统设计；
5．2设计定位（设计方案确定）
5.2.1供电方式确定（集中整流分散变流）；
5.2.2供电系统方案确定（系统原理图：车上综合控制柜原理及车下供电原理）；
5.2.3重要部件确定（DC110V应急蓄电池箱、电气综合控制柜、充电机、逆变器、车端连接器、车上线
槽模块、车下线槽模块等）；
5.2.4主要负载确定（空调机组、照明灯具、电热器、开水炉、插座等）；
5.2.5其它要求确定（电磁兼容、系统冗余设计、技术要求等）。
5．3设计验证
为了保证DC600V辅助供电系统的合理性、安全性、可靠性。需要在系统设计前对整个系统以下几个主要方面进行计算、验证：系统容量计算、系统供电干线选择、系统可靠性验证等。
5.3.1 负载容量计算
车辆的负载容量应分别按照设备电压制式的不同进行分别统计计算，对于25G/T型DC600V供电的车辆，电热器电压为DC600V，空调机组、电开水炉电压为AC380V,插座电压为AC220V，照明灯具、轴报器、防滑器及各重要设备（充电机、逆变器）的控制电源电压均为DC110V。计算一般用表格形式列出。对于单相负荷，其容量需转换为三相容量。由于三相电源是由逆变器转换为而来，最终应转换为DC600V来进行累计。
以YZ25G型硬座车为例，经计算，其单车用电容量约为30KW,电流约为50A。
控制柜原理图为部统型，总开关容量为100A。单车的容量计算可以验证控制柜总开关容量的合理性。
5.3.2 列车干线选择
25G/T型全列编组一般为18辆。对于一列车而言，输电干线应满足全列负荷载流的需求，为增加车辆用电的保险系数，干线布线均采用双路供电，每路提供9辆车的供电（即1、3、5…17单号车由一路供电，2、4、6…18双号车为二路供电）。
由于机车供电容量为2x400kW，每路额定输出电流约667A（最大直流电流750A）。因此，选用电缆至少应在240mm2, 考虑施工的可实施性，车辆布线每一路均采用双线并联的方式，则95mm2或120mm2的电缆即可满足要求，电缆的载流量可由电缆手册查出。需要注意的是，查出手册中的载流量后应安装实际布设条件进行修正。
综上所述，25G/T型一般采用双路双线的布线方式，干线确定为低烟无卤电缆120mm2。
5.3.3线路压降的验证
列车干线的选择还应满足电压降的要求。列车电压降主要应考虑干线电阻和连接器接触电阻。
要保证每辆车的用电设备都能正常工作，供电电压不得低于额定电压10％，即线路末端电压降ΔU 应小于600×10％=60V。
线路总长≈26×19＝496m＝0.496km
线路电阻R1≈0.193×0.496＝0.0957Ω
接触电阻R2≈0.0002×18＝0.0036Ω
线路总电阻R≈0.0957+0.0036＝0.0993Ω
直流线路压降ΔU=Ie×R=425×0.0993/2≈21.1V＜60V
考虑交流负载的影响，其最大压降不过2×ΔU=21.1×1.414＝29.8＜60V
因此可以验证120mm2导线能满足列车供电电压降不超过限度。
5.4提出联系书
25G/T型硬座、硬卧、软卧及餐车等常规车种，逆变器箱、充电机箱、综合控制柜、车端连接器都为部统型结构，蓄电池箱及布线模块的线槽断面根据多年设计经验已经形成固定结构，短时间内将不再改变。在进行施工设计时，应先参考本文的方法进行DC600V供电系统电气部分的设计，再根据其结构考虑箱（柜）体、线槽安装时与车体的接口，提出业务联系书。
对于DC600V供电的其它车种，应按照4.1条的要求，进行设计定位，并进行负载容量计算，选择干线大小，确定是否采用模块化线槽等，根据电气设备的结构及与车体的接口，提出业务联系书。 5.5完成设计
一套完整的25G型车电气施工图纸由以下几个部分组成：图样目录、图样明细、车上电气装置、车端电气装置、车下电气装置。
图纸设计时应符合4.1条的要求，并严格按照业务联系书的提出进行设计。
6 编后语
供电技术设计是非常重要的客车设计技术。从供电电压制式的不同可分为DC48V供电系统，AC380V 供电系统，DC600V供电系统。本文重点对客车DC600V供电系统的组成作了详细介绍，侧重对系统装置的电气原理进行阐述，并对DC600V供电系统的设计步骤进行了简要说明。
以上内容仅供相关设计人员学习参考。
