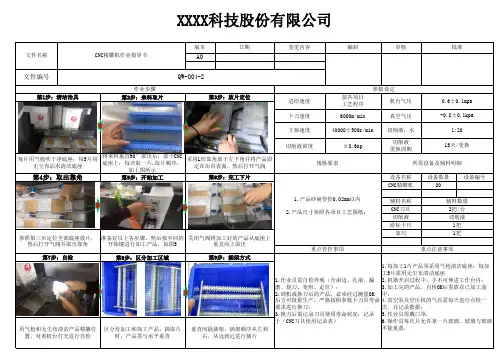

雕刻机操作作业指导书
一、目的:规范设备操作，确保设备正常运转。
二、适用范围：适用于本公司所有雕刻机作业指导书
三、管理责任者
切割主管，设备主管.
四、操作规范
4．1、开机前，先检查机订外部电源是否接好，冰水机是否打开及上水。检查X轴，横梁上和Y防尘罩上面有杂物及工具，如有必须拿来开以免对机器造成不必要
的损坏！
4．2、检查一切正常后，打开电控柜操作面板上的电源开关，然后按启动按纽，注意急停是否打开，如没有打开把开关往右旋转一下方口打开。
4．3、待开机进入桌面后双击屏幕上的（Ncstudio）图标，待自动出现‘回机械原点’对话框，点击‘全部轴回机械原点’待全部动作完成后方可运动。
4．4、根据产品的加工要求选择合理的配置文件，在每交换一次配置文件操作成功后，必须回机械原点！
4．5、开启主轴，转动时有无杂音，如噪音过大应即时与机床供应商联系，装夹时清洗螺冒内的杂物，检查筒夹是否损坏，如有损坏请即时更换，刀具装夹不宜过长≤4倍刀杆直径，双头机装筒夹时，用千分表检测刀具的径向跳动，保证两个主轴刀具的径向跳动基本一致（＜0.02MM）.
4．6、确认‘工件坐标’与编程时的工作坐标是否一致，仔细检查程序是否正确，运行加工程序时，右手放于键盘上的停止键F11上，以免矢程序出错时及时停住。
4．7、机床停止工作时，清理好机床周边卫生，取下主轴夹头用机油浸泡以免生锈，主轴冷却水箱即冰水机每隔15天换一次水。
4． 8、冰水机异常时，请检查报警号，ER01报警表示水管堵塞，疏通水管即可消除报警，ER02报警表示冷凝器散热不良，清洗报警即可消除报警。
4． 9、机床丝杠、导轨润滑泵缺油报警时，加上30号机油即可消除报警。
4．10、软件驱动报警时，打开电箱前门，记录报警号，通知机床制造商处理。
4．11、软件限位报警时，按住电箱面板‘限位释放’键不放，用手动1MM档将机床移到安全区域，再重新回机械原点即可加工。
4．12、其他异常情况，将总电源关闭再开启即可消除异常，若不行则通知机床制造商处理。
五、联动模式与轮动模式的区别及操作
5．1联动配置
5．1．1联动模式是指两个主轴在用同一个文件程序加工两件相同产品的加工方式为联动模式，也可以用一个主轴加工一件产品，另一个主轴不工作，即双主
轴加工变为单主轴加工，双主轴加工时两个主轴之间的距离是X=280MM，如
作单主轴加工X方向的有效行程是440MM。
5．1．2如切换联动模式，在操系统上面点击‘文件’→配置→联动配置。
5．1．3配置成功后，出现‘回机械原点’对话框，点击‘全部轴回机械原点’待全部动作完成后方可动。
5．1．4设置X、Y工作原点：在机床的有效行程以内，先把X轴和Y轴移动至相对应的加工原点，此加工原点必须与编程时的原点一致，然后在‘工作原点’
对话框内逐一单击、确认清零。（注：如两个主轴同时加工，只需以一个主轴
为基础设置XY原点即点，如单主轴加工时，只需其中一个主轴加工，就用这
个主轴设置原点）。
5．1．5 z轴原点对刀时，两个主轴必须分开对刀，即两个主轴之间切换使用，如设置z1时，在操作系统上单击‘机床’→‘选择Z1’移动Z1并在‘工件原
点’对话框内单击Z1、确认清零即可，用相同的方法设置Z2。
5．1．6所有工作原点设置OK以后，如果两个主轴同时加工，则在‘机床→’‘择z1+z22’（必须用F7或Ctrl+d将机床抬高后，再选择Z1+Z2）。如果只用Z1加工则
‘选择Z1’，只用Z2加则‘选择Z2’，相同方法，在操作时Z1与Z2深度不
同时也采用此方法修改加深。
操作说明书
目录1.雕刻机控制软件（ncstudio）安装设置说明 (2) 2.精雕软件与诺诚转换软件 (7) 3.材料固定与加工 (8) 4.雕刻各种材料对刀具的选择 (13) 5.雕刻机控制系统注意事项 (14) 6.精雕软件做各种路径对刀具的选择 (15) 7.雕刻机各种刀具的雕刻速度 (16) 8.雕刻机常见故障与维护 (18) 一、NC控制PCI卡（维宏卡）的安装： 1．在配件箱里可以看到PCI卡、数据连接线 PCI卡的安装，安装位置如下图所示 2.软件安装。
（1）插入随机光盘，在光盘中找到Ncstudio安装包，双击解压。 （2）在解压后的文件夹中找到，双击运行，安装软件。 （3）安装驱动。安装完成后，不必重启计算机。 我的电脑右键→选择属性→系统属性里面选择硬件→选择设备管理器。 鼠标右击，选择扫描检测硬件改动（A） 弹出新硬件向导 搜索到PCI卡→默认点击下一步→自动安装PCI卡驱动→安装完成→NC可以正常使用! 3.雕刻机机床参数设置 （1）厂商参数参数设置。打开软件，点击系统参数→厂商参数输入口令NCSTUDIO.，进入参数设置界面。 根据您的机器来设置，如下来填写对应项！！！ 工作台行程起点（机械坐标）终点（机械）坐标X轴0毫米毫米 Y轴0毫米毫米 Z轴毫米0毫米对刀块厚度（）mm；固定对刀块坐标X（）Y（） 电机参数： X轴毫米/脉冲 Y轴毫米/脉冲 Z轴毫米/脉冲 Z轴最大速度（1000）毫米/分钟（2）加工参数设置，点击系统参数→加工参数。进入加工参数设置界面 勾选以下三项
适合您机器的速度为： 手动低速3000毫米/分钟 手动高速5000毫米/分钟 空程速度3000毫米/分钟 加工速度3000毫米/分钟 其余参数为默认设置即可！ 注：参数修改完成以后一定要点击应用！ 设置完成后机器通电后便可以移动了（注意Z轴要在安全高度，四周无障碍物， 避免碰撞！）！ 二、精雕软件与诺诚转换器 1.精雕软件： 解压光盘中的这个文件，然后打开文件夹，把发送到桌 面就可以直接使用了。无需安装。 2.诺诚转换器（维宏软件无法兼容精雕的ENG格式路径，所以要 用这个转换软件转换成nc代码，然后导入维宏软件，进行加工。） 解压光盘中的这个文件，然后打开文件夹 ，把发送到桌面就可以直接使用了。无需安装。 三、材料固定与加工。 1.首先把材料平整的放置在雕刻机工作台面上，用压板将材料固定好。
激光雕刻机 说 明 书 浙江圣石激光科技股份有限公司 第一章性能特点 该激光雕刻机是我公司推出地集计算机、激光技术、自动控制及精密机械于一体地高科技产品.广泛应用于印刷业制版、广告、服装裁剪、皮革、电子、工艺品等非金属加工行业. 一、主要特点： 、用先进地激光替代传统地机械刻刀,与人工或机械雕刻机相比，换成激光雕刻机地优点很多，概括起来主要有： （1）无需任何夹具，工件只需放置在台面上就可开始工作，方便快捷. （2）材料地软硬无特殊要求，应用范围较广. （3）雕刻质量上乘，图案立体感强. （4）工作效率成倍提高. （5）网点扫描效果突出. 、技术先进、性能稳定地控制板卡 圣石激光雕刻机采用地是运用国内先进地专业数控技术，开发出地性能更为稳定、先进地主板，它采用驱动器电路控制地步进电机运行速度更快更平稳，精度更高. 3、机器操作界面友好，操作起来得心应手. 4、全封闭地造型，使得机器美观大方，工作安全舒适. 二、应用领域 激光雕刻机地应用领域很广，主要应用于：工艺美术装璜广告业本机可以雕刻各种非金属材料（密度板、竹木制品；双色板、布料；亚克力、皮革；玻璃、玉石、有机玻璃、水晶、大理石等）. 安装说明 客户收到选购地机器，打开包装箱取出机器后，应仔细和我公司技术员核对配件，查看有关配置是否齐全，然后严格按下列步骤进行安装.
第一节总体安装 先检查激光管有无破损以及各部件是否有松动现象. 1 、 安装排气装置，将排气管接在排气扇上，另一头安装在室外，排气扇与室外 出风口地最大距离为米.如受当地环境所致，排气管道延伸过长则需另行配 置抽风设备. 接牢地线（见机后接地部位，接地电阻应≤欧姆）. 3 、 检查供电线路有无线路老化，接插头松动、接触不良等现象，交流电压是否正常，必要时须用专用供电线路以及稳压电源（功率≥）. 注：不可将零线与地线相连 本机采用外置式潜水泵循环供水冷却装置，用户须自备加盖水桶，雕刻机与潜水泵地高度差应不大于米，冷却循环水必须干净、无尘、无垢. 循环冷却水地水温应℃，否则影响雕刻深度.高寒地区应保证激光管内无结 冰堵塞现象，否则激光管会炸裂.最好在夜间停止工作时，排干循环水路及 激光管中地剩水，以防造成冻裂. 若发现激光管出现缺水地现象，应立即关机停止工作，切断水泵电源，并至 少停机半小时以上，等待激光管自然冷却后，方可供水开始工作，若立即供 水，激光管会炸裂. 、接通潜水泵，冷却水应正常循环，冷却水路应无堵塞滴漏现象. 8 第二节接口连接方法 电源线：与供电相连接. 通讯线：将线连接到电脑地通讯口上,将加密狗插到电脑地口上. 第三节机器调试 一、安装激光管 1.把激光机后面地激光管护照拆开，激光机地左护照地门打开. 2.将冷水机或(水泵)、气泵取出,将配件焊锡丝和高压胶带取出 . 从激光管纸盒中取出激光管(激光管是玻璃制品一定要轻拿轻放)，激光管分出光端（有出光孔为前段）和尾端（没有出光孔和带螺旋玻璃为尾端）. 把激光管放入机器后端地半圆型激光管固定座上,并用另外地一个半圆片加胶皮将其固定.激光管地前端到第一反光镜地距离在之间，尾端不要超出激光机.现在应注意把激光管前端地出水孔调整到向上（保证激光管内水是满地，不要有气泡）.激光管可以前后、上下移动调整光路.在把激光管尾端地进水管、前端地出水管分别和激光管连接. 把激光管尾端地高压线、前端地地线用电烙铁分别和激光管焊接牢固（焊接时间不要停流过长）.在分别用高压胶带缠牢固，以免打火损坏激光管. 把冷水机（或水泵)里装满水,冷水机地出水管接在激光机地进水管上,进水管接在激光机地出水管上或(将水泵地出水管接在激光机地进水管上放在有水地水桶里,水桶里地水必须高过水泵，大概以上），激光机地出水管直接放入水桶中.气泵接好.把冷水机或(水泵)通电后看激光管循环水是否正常（激光管从后端进水前端出水），激光管里有没有气泡，如果有气泡可以转动激光管.
还有一些参数由于用户平时不会涉及到，所以系统界面中没有列出，这样也避免了过于复杂的参数系统使用户感到困惑。
手动速度：包括手动高速速度和手动低速速度，这两个值用来控制用户在“点动” 模式下的运动速度。 手动低速速度是指只按下手动方向键时的运动速度； 手动高速速度是指同时按下“高速”键时的运动速度。 这两个值也可以在数控状态窗口中直接设定。参见 4.6节。 自动参数： 空程速度：G00 指令的运动速度； 加工速度：G01、G02、G03等加工指令的插补速度。 这两个值控制以自动方式运动时的速度，如果自动模式下的加工程序、或者MDI 指令中没有指定速度，就以这里设定的速度运动。 注意： 增量方式的运动速度是空程速度。
这两个值也可以在数控状态窗口中直接设定。参见 4.6节。 使用缺省速度：是否放弃加工程序中指定的速度，使用上面设臵的系统缺省速 度。 使用缺省转速：指示系统是否放弃加工程序中指定的主轴转速，使用人为设臵 的系统缺省转速。 速度自适应优化：是否允许系统根据加工工件的连接特性，对加工速度进行优 化。 IJK增量模式：圆心编程（IJK）是否为增量模式，某些后处理程序生成的圆弧编程使用的IJK值是增量值。关于这一点，请参考对应的后处理程序说明。 使用Ｚ向下刀速度：是否在Ｚ向垂直向下运动时，采用特定的速度落刀速度。 优化Ｚ向提刀速度：是否在Ｚ向垂直向上运动时，采用G00速度提刀。点)。 空程（G00）指令使用固定进给倍率100%：这个参数是一个选项。指示系统在执行空程指令时，是否忽略进给被率的影响。这样当改变倍率时，不影响空程 移动的速度。 暂停或者结束时，自动停止主轴（需要重新启动）：设定当一个加工程序中途暂停或加工结束后，是否自动停止主轴转动。 X轴镜像：设定X轴进行镜像。 Y轴镜像：设定Y轴进行镜像。 换刀位参数： 使用换刀位：如果希望在加工完成后自动回到某个位臵，请选择该选项。 其他换刀位参数只有在使用换刀位有效时，才起作用。 换刀位机械坐标X、Y、Z：设臵换刀位的机械坐标（注意：不是工件坐标！）。 退刀点参数： 退刀点：执行回工件原点、断点继续动作时，刀的上抬高度(相对工件原点)。 文件输入参数： 二维PLT加工深度：设定载入PLT文件加工时的刀具深度。 抬刀高度：设定PLT文件加工时的抬起刀具的高度。 PLT单位每毫米：设定PLT单位值。 Z轴反向：设定是否启用Z轴反向功能。本系统默认为Z轴向上为正。 旋转轴参数： Y轴是旋转轴：如果Y轴是旋转轴，选择该选项。 其他旋转轴参数只有在旋转轴有效时，才可以设臵：
精雕雕刻机安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
精雕雕刻机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、雕刻前及雕刻过程中必须检查并确认电机的冷却系 统（水泵）和润滑系统（油泵）是否正常工作。 2、主轴旋转时严禁用手触摸，避免意外伤害。 3、注意经常清理运动盒体内的残屑，以保证机床正常 工作。 4、装夹工件时，必须遵循“装实、装平、装正”的原 则，严禁在悬空的材料上雕刻；为了防止材料的变形，材 料的厚度要比雕刻的深度大2mm以上。 5、装卡刀具前须将卡头内杂物清理干净。 6、刀具装卡时，一定先将卡头旋入锁紧螺母内放正， 一起装到电机轴上，再将刀具插入卡头，然后再用上刀扳 手慢慢锁紧螺母，装卸刀具时，松紧螺母禁用推拉方式，
要用旋转方式。 7、刀具露出卡头的长度须根据雕刻深度、工件与夹具是否干涉来共同决定，在满足以上条件下尽量取短。 8、机床的横梁及档板上严禁放任何物品，避免掉落伤人。 9、操作过程中严禁趴在机床上，更不允许坐或倚靠在机床架上。 10、加工前一定要正确的定义X、Y、Z轴的起刀点。更换刀具后，必须立即重新定义Z轴起刀点，X、Y轴起刀点不能更改。 11、使用对刀仪定义对刀点时严禁主轴旋转，以防扎坏对刀仪；严禁向对刀仪注水、注油，不用时须用杯子将对刀仪罩住。 12、在开始加工（下刀）前，须把手放在红色紧急开关按钮处，一有意外情况立即按下。
前言 感谢您购买正天数控激光雕刻机,该设备是光、机、电一体化的高科技产品。为了您能更好的使用及维护该设备,请仔细阅读说明书,并按照说明书的步骤操作。 本手册详尽介绍了设备的特点、结构、安装调试、操作流程及日常维护保养与安全注意事项等方面的知识。选用本公司配套ACE软件的用户,请在“软件使用手册”中查看软件的使用方法及具体参数。使用时如有解决不了的故障,请与本公司当地售后服务中心联系,我们时刻为您贴心服务。 重要声明! 因使用不当或不遵守操作规程引起的任何损失,公司概不负责。 本手册最终解释权归北京开天科技××公司所有,公司保留修改本手册中一切资料、数据、技术细节等的权利。 北京正天恒业数控技术××公司 2019.01.06 安全注意事项 ★在操作设备之前,用户务必认真阅读本操作手册,严格遵守操作规程。 ★激光加工可能存在风险,用户应慎重考虑被加工对象是否适合激光作业。 ★加工对象及排放物应符合当地的法律、法规要求。 ★本设备使用四类激光器(强激光辐射,该激光辐射可能会引起以下事故:①点燃周边的易燃物;②激光加工过程中,因加工对象的不同可能会产生其它的辐射及有毒、有害气体;③激光辐射的直接照射会引起人体伤害。因此,设备使用场所必须配备消防器材,严禁在工作台及设备周围堆放易燃、易爆物品,同时务必保持通风良好。
★设备所处环境应干燥,无污染、无震动、无强电、强磁等干扰和影响。工作环境温度10-35℃,工作环境湿度5-95%(无凝水。 ★设备工作电压:AC220V,50HZ。当电网电压不稳或不匹配时,禁止开机。 ★雕刻机及其相关联的其它设备都必须安全接地,方可开机操作。 ★设备在开机状态下,必须有专人值守,如出现异常状况应立即切断所有电源,并积极采取相应措施;人员离开前必须切断所有电源,严禁擅自离开。 ★严禁在设备中放置任何不相干的全反射或漫反射物体,以防激光反射到人体或易燃物品上。 ★设备应远离对电磁干扰敏感之电气设备,可能对其产生电磁干扰。 ★激光设备内部有高压或其它潜在的危险,非专业人员严禁拆卸。 D系列激光雕刻机使用说明及维护手册I 目录 第一章D系列激光雕刻机简介 (1 1.1. 机器外观 (1 1.2. 随机配件 (2 1.3. 产品特点 (2 1.4. 主要技术参数 (3 1.5. 计算机配置要求 (5 第二章机器的安装调试 (6 2.1. 激光器的安装 (6
.安装软件：1），文泰安装：直接将光盘中的文泰 拷入D：/根目录下即可 2），维宏控制系统：将安装文件考入D 盘后点击Setup.exe安装软件。 安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI插槽， 重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边 加工参数做相应的调整， ★最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.003125 Y=0.003125 Z=0.003125 即可正常 使用。 2.文泰中做路径：1）2D雕刻：在此路径中可以根据你要雕刻的字或者是图形的大小选择相应的刀具。 在做路径的时候一定要仔细察看是否有哪一环节出错后者是丢掉， 一般都用阴刻，1.雕刻深度：这要看你的雕刻材料，是否上漆来确定一般我们刻
双色板不上漆的情况下可以是：0.1 上漆的情况下可以是0.3 也可以看情况在 雕刻过程当中做适当的调整。2.雕刻方式：一般是选择水平铣底，有时候针对不 同 的图形可以选择其他的雕刻方式如可以用勾边。3.选择刀具：这个可以根据不同的 文字或者图形选择最适合的刀具一般情况下铣底双色板用平底尖刀或者是切刀， 亚克力还可以用麻花刀，薄一点的可以用尖刀这要看你要雕刻的具体内容而定着这 里没法详细的解释 4.重叠率：其中第二次雕刻方式下的重叠率没有作用（因为是只勾一次边固没有 重 叠率一说）一般重叠率在30% 左右 5.第二次加工方式的刀具的选择一般 要和第一次的相同但是： ★在特殊情况下在提高我们的加工效率的情况下可以适当的改变刀具的大小
1）在笔划很细的地方做不上路径1. 可以在第一个雕刻方式（铣底）刀具不变的 情 况下可以适当的改小第二次加工方式（勾边）刀具（越接近第一次得越好）， 这这个时候不要随意的改小刀具不然就和实际的图形差距太大。 2.也可以利用节点编辑对做不上路 径的部位做一下调整。 2）如果是像黑体或者是笔划差不多粗细的情况下也可以直接第一次加工方式 用勾边，如果第一次勾边勾完后笔划的中间还有一部分没有雕刻，这样可以再 用第二次勾边此时就不能用和第一次勾边同一把刀了，应该把刀具相应的改 大。 ★勾边时：亚克力用逆时针其他的一般都用顺时针这里无论是雕刻还是切割都是一样的
数控雕刻机安全操作规程 一、数控雕刻机安全操作基本注意事项： l、工作时不允许戴手套操作机床；、不要移动或损坏安装在机床上的警告标牌；、注意不要在机床周围放置障碍物，工作空间应足够大； 2、某一项工作如需要俩人或多人共同完成时，应注意相互间的协调一致；不允许采用压缩空气清洗机床、电气柜及NC单元。 二、工作前的准备工作 1、机床工作开始工作前要有预热，认真检查润滑系统工作是否正常，如机床长时间未开动，可先采用手动方式向各部分供油润滑；雕刻前及雕刻过程中必须检查并确认电机的冷却系统（水泵）和润滑系统（油泵）是否正常工作。 2、使用的刀具应与机床允许的规格相符，有严重破损的刀具要及时更换；、调整刀具所用工具不要遗忘在机床内；刀具安装好后应进行一、二次试切削；检查卡盘夹紧工作的状态； 3、装夹工件时，必须遵循“装实、装平、装正”的原则，严禁在悬空的材料上雕刻；装刀具前须将卡头内杂物清理干净。 4、刀具装卡时，一定先将卡头旋入锁紧螺母内放正，一起装到电机轴上，再将刀具插入卡头，然后再用上刀扳手慢慢锁紧螺母，装卸刀具时，松紧螺母禁用推拉方式，要用旋转方式； 起刀点，X、Y轴起刀点不能更改。 ； 三、工作过程中的安全注意事项 1、禁止用手接触刀尖和铁屑，铁屑必须要用毛刷来清理；禁止用手或其它任何方式接触正在旋转的主轴、工件或其它运动部位；禁止加工过程中测量工件、变速，更不能用棉丝擦拭工件、也不能清扫机床；、铣床运转中，操作者不得离开岗位，机床发现异常现象立即停车； 2、经常检查轴承温度，过高时应找有关人员进行检查；、严格遵守岗位责任制，机床由专人使用，他人使用须经本人同意； 3、机床的横梁及档板上严禁放任何物品，避免掉落伤人；、操作过程中严禁趴在机床上，更不允许坐或倚靠在机床架上。 四、工作完成后的注意事项 1、清除切屑、擦拭机床，保持机床与环境清洁状态；检查润滑油、冷却液的状态，及时添加或更换； 2、依次关掉机床操作面板上的电源和总电源；卸刀时严禁用扳手敲打卡头；加工完毕要关闭机床电源，工件送检，收拾工、量具，清洁机床和地面。
大型数控加工中心 使用说明
北京正天恒业数控有限公司
目录 自动换刀雕刻机的使用说明 (4) 自动换刀雕刻机新代系统常用参数设定表 (15) 使用GHOST 制作系统卡（DOS） (18)
自动换刀雕刻机的使用说明 以下为工作步骤： 1.把主控制箱的总开关扳到ON状态，此时控制箱红色电源指示灯亮。 2.按下控制箱面板的驱动器电源绿色按钮、变频器电源绿色按钮，使其处于上电状态。检查气路压力要达到6bar，气缸吸合，除尘毛刷气缸处于行程的上部。 3.SYNTEC控制系统上电，进入界面后，提示：X、Y、Z轴尚未回机械原点。 如下操作完成回机械原点： 先按（键左上角灯亮），再按、、，此时雕刻机的XYZ方向往设定的机械坐标零点位置移动，直到面板界面里边机械坐标各轴都显示0，证明回机械原点动作完成，X回到最左边，Y回到最前面，Z上升到顶部。如下图：
回机械原点时出现问题处理方法： 故障现象：回机械原点方向反。原因是限位感应器始终处于触发状态，检查感应器触发信号。 4.把要使用的刀具安装到刀具夹头内，并用手放到刀具库中：如下图 刀具排列的循序为左边是第一把刀（系统默认为T1), 以此类推。 从左到右依次为T1, T2,T3, T4, T5, T6, T7, T8.
如下图： 放上加工材料，按下开启真空吸附泵的绿色按钮吸附住材料，按下开启吸尘泵绿色按钮。5. 加工开始之前需要设定机器的X Y Z 三轴的工作原点（工件原点）： 先手动将刀具头装上主轴（一般是程序中的第一把刀），按（键左上角灯亮），再通过按X+, X-，Y+, Y-,Z+ Z- ，如图 把机头移动到雕刻物件的左下角，既该图案路径的零点位置。精确定位 需要用手轮时，操作如下，先按下灯亮，手轮模式已启动。通过手轮进行精确定位，主轴运行到加工物件的左下角的状态。 在系统控制器当前界面，如下操作→（Position）→（Workpiece Coor）→移
激光雕刻＆切割机 操 作 手 册
激光雕刻机和切割机的装置 注意事项：激光是一种高功率和无形的光，当人体只对时对人体有害，容易引起可燃事宜。当机器运转时操作人员不能离开，请仔细阅读此手册以避免不必要的错误和损失。由于更新或改进内容可能和实际产品有些不一致。请根据实际需要购买。此外，若手册的内容进行改进，请原谅没有通知。提前声明。 内容 第一章概要 (2) 第二章安全手册 (4) 第三章安装与调试 (6) 第四章常见问题和调整 (9) 第一章概要 1.说明 激光雕刻切割机是一种新型的激光数据处理设备，主要用于：工艺品，家具，玻璃制品，木制品，聚氯乙烯，灯饰，广告，装饰，造纸，马克板，邮票及印章，腈纶，竹制品，手袋及鞋子，衣服和服装，面料等。通过对激光参数的调整，机器可以进行多样的雕刻和切割。这个机器具有多种优点：切口光滑，无接触切割，高速雕刻，雕刻准确、效果好。构造： 激光雕刻切割机是由光学系统、工作平台、控制系统、冷却系统和辅助系统构成。 2、雕刻机有五部分组成：机械系统、光学系统、传动系统、控
制系统和辅助系统。 机械平台：由上盖、导轨、底座、反射镜架等机械配件组成。 光学系统：由激光管、激光电源、三个反射镜和一个聚焦镜组成。 传动系统：由三条高精度四均衡进口直线导轨、皮带、2个步进电机和若干个齿轮组成。 控制系统：由高速控制卡、开关电源、步进电机驱动器组成。 辅助系统：有循环冷动水泵、吹气压缩机、抽烟排风机。 3.技术参数 技术参数 第二章安全手册
激光雕刻切割机用于四种激光（强激光射出），激光射出可能引起以下意外事故： 1）引燃周围的易燃物 2）当机器运行时可能产生有害的气体 3）激光直接照射人体将对人体有害。因此，工作的场所必须有灭火器，严格禁止易燃物靠近机器并且保持通风。请阅读和遵守安全手册。 1.机器的外壳应与地面接触。 2.禁止非专业的高压供电。不要打破外壳.需要通风散热。 3.当激光管工作时需用循环的水使过热的激光管的温度降低。因此 机器工作前，请务必要加一些水到冷却水泵里。当电源打开时，水泵开始工作设备开始运转。循环水应该是纯净的。检查水管是否漏水，水是否足够并且水的温度不能够超过35℃，我们建议定期换水和清洗冷却装备。冷却装备有很长一段时间不使用，或远距离的运输需把水排除。 4. 打开设备前先打开水循环系统，并且确保水循环系统正常使用。 冬天激光管里的不能够有冰水，所以关上电源之后要把激光管里的水排出以防结冰。 5.在冬天温度非常低的时候应注意关上电源之后要把激光管里的水排出以防结冰。 6.如果激光束直接或是反射到人体将会对人体造成很大的伤害，特别是进到眼睛里。所以用激光雕刻切割机时要紧紧遵守以下的规则：
雕刻机安全操作规程 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
雕刻机安全操作规程 1、雕刻前及雕刻过程中必须检查并确认电机的冷却系统（水泵）和润滑系统（油泵）是否正常工作。 2、主轴旋转时严禁用手触摸，避免意外伤害。 3、注意经常清理运动盒体内的残屑，以保证机床正常工作。 4、装夹工件时，必须遵循“装实、装平、装正”的原则，严禁在悬空的材料上雕刻；为了防止材料的变形，材料的厚度要比雕刻的深度大2mm以上。 5、装卡刀具前须将卡头内杂物清理干净。 6、刀具装卡时，一定先将卡头旋入锁紧螺母内放正，一起装到电机轴上，再将刀具插入卡头，然后再用上刀扳手慢慢锁紧螺母，装卸刀具时，松紧螺母禁用推拉方式，要用旋转方式。 7、刀具露出卡头的长度须根据雕刻深度、工件与夹具是否干涉来共同决定，在满足以上条件下尽量取短。 8、机床的横梁及档板上严禁放任何物品，避免掉落伤人。 9、操作过程中严禁趴在机床上，更不允许坐或倚靠在机床架上。 10、加工前一定要正确的定义X、Y、Z轴的起刀点。更换刀具后，必须立即重新定义Z 轴起刀点，X、Y轴起刀点不能更改。
11、使用对刀仪定义对刀点时严禁主轴旋转，以防扎坏对刀仪；严禁向对刀仪注水、注油，不用时须用杯子将对刀仪罩住。 12、在开始加工（下刀）前，须把手放在红色紧急开关按钮处，一有意外情况立即按下。 13、卸刀时严禁用扳手敲打卡头。 14、学生在上机操作中一定要勤于动手、动脑，使用各种雕刻耗材一定要注意节约，不得浪费 15、加工完毕要关闭机床电源，工件送检，收拾工、量具，清洁机床和地面，认真填好“仪器、设备使用记录”。
激光雕刻机维修保养指南 一、直线导轨导轨加注润滑油: 激光雕刻机使用一段时间,雕刻,切割产生的烟雾,灰尘对导轨有腐蚀作用,所以要定期保养导轨。 将激光雕刻机关闭电源,用干净的软布将导轨清洁干净,然后在导轨上滴上润滑油,上完油在让滑块在导轨来回滚动一下,确保润滑油进入滑块内部。上完油在让滑块在导轨来回滚动一下,这时须次先把导轨装上,注意装导轨时不要先固定,要把固定钉全部装好,保持水平,在把皮带与滑块固定,再把透镜装好,调光一下X去向的去路完毕。 二、反射镜|聚焦镜擦拭: 激光雕刻机|激光切割机使用一段时间后,烟雾灰尘会粘附在镜片的表面,影响雕刻、切割深度,也会影响雕刻、切割精度。一般在一周左右(根据激光切割机|雕刻机的使用频率用无水酒精将三片反射镜,一片聚焦镜仔细擦拭干净。 三、轴承上油: 激光切割机使用了大量轴承,为了保证良好的切割,雕刻效果,部分轴承需要定期加油(含油轴承除外,用干净的软布把轴承上的浮土擦掉,用针管把机油吸入针管,然后用针头慢慢注入轴承,在注油时慢慢转动轴承即可. 四、同步带(皮带松紧调整: 激光切割机中的传动系统中有若干条同步带,如果同步带过松,会出现雕刻字体出现重影情况,如果同步带过紧,会造成同步带磨损。在使用一段时间后,请调整同步带的张紧螺丝,将同步带调整到松紧合适,雕刻文字不出现重影,而且激光雕刻机,激光切割机运行噪音很低为宜,或者咨询厂家的技术人员。 五、激光管的保养:
激光雕刻机中的激光管是使用循环水冷却的,长期使用下来,管内会有一些白色的水垢存在,我们可以在循环水内加入少量食醋,将管内水沟除掉,然后再用干净的水将激光管内部循环冲刷干净,这样激光管会处于最佳工作状态,寿命也会延长。

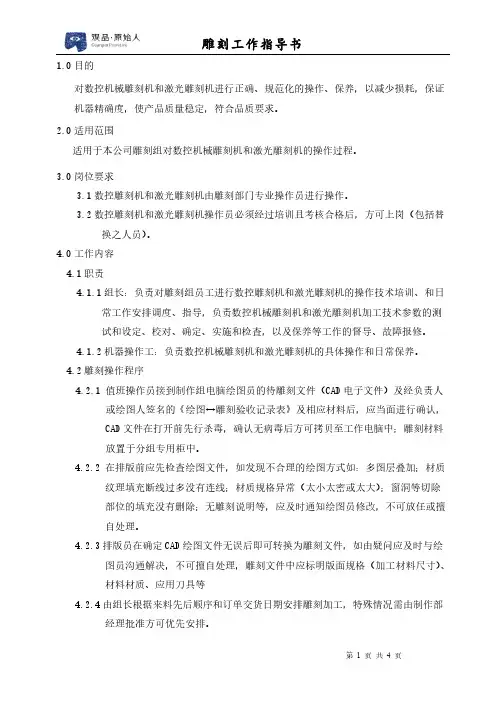

一、目的：通过规范作业程序，使雕刻机操作能正常运作，雕刻质量符合要求。 二、适用范围：雕刻机操作。 三、作业准备： 1、开机检查电脑是否正常运行。并打开锣机，检查抽水机是否抽水。 2、向设计开发部索要截至当天所有的电脑雕刻程序，并通过U盘拷贝至雕刻电脑机中。 3、按部门主管分配的生产单做合理的安排，具体为按加急优先的原则进行生产排序。 四、作业程序： 1、按生产单从开料处提取当天的已开料的板件，同时索取所有板件的生产单，送至电脑雕刻机房。 2、根据生产单上标明尺寸将准备生产的板件提取出来，原则上是按开料的先后顺序摆放提取，将板件抬放到雕刻机台面上，将板件的左下角与雕刻机台面上的指定点对齐，宽度边与另一点对齐，锁扣一般在左边（原则上板件长度超过预定范围）工作台面，板件与左边固定点对齐。然后用锁扣将板件锁紧，锁扣分布为四角各一个，长度边各一个或二个。 3、电脑开机后，从桌面上选择图标图标，双击此图标，出现如下（图1）界面： 上图为图1
4、单击界面上的“回工件原点”原点正确,再看看设定深度是否为0.8mm,原点不对的按“自动”按钮旁（如图2）. 边的灰色按钮“手动”，通过点击”X”,”Y”,”Z”来 上下左右调节雕刻机主轴的坐标，将雕刻刀尖定 位于：距左下角点板面0mm,然后将深度调下0.8mm. 长边0mm，距板件宽边0mm，距板面0mm。 5、将雕刻刀移到板面上指定位置后，点击界面上 的设定原点图标，然后再点击回工件 ] 原点,工作原点图标。这时雕刻程序的设置工作完成了，每 天开机后都要进行不对的设置一次要回原点操作,正确的可锣线，或更换雕刻刀头后 也要设置一次，如在正常的操作过程中可以跳过此 道工序。（图2 ） 6、单击，弹出下拉框，单击“装载(U)”，再次单击，弹出下拉框，点击“打开并加载（O）”，这是就会出现“打开并装载”对话框，在文件类型下拉框中选择为 或者第二个格式NC，在此对话框中按程序存放的盘符，双击文件夹选择，按下单日期选择文件夹，再从子文件夹中按生产单号选择加工程序，同一生产单加工程序分为***1.nc和***2.nc,甚至更多。选中要加工的程序，单击对话框中的“打开”。单击仿真，出现待加工产品程序的图形界面：下图3
雕刻机操作作业指导书 一、目的:规范设备操作，确保设备正常运转。 二、适用范围：适用于本公司所有雕刻机作业指导书 三、管理责任者 切割主管，设备主管. 四、操作规范 4．1、开机前，先检查机订外部电源是否接好，冰水机是否打开及上水。检查X轴，横梁上和Y防尘罩上面有杂物及工具，如有必须拿来开以免对机器造成不必要 的损坏！ 4．2、检查一切正常后，打开电控柜操作面板上的电源开关，然后按启动按纽，注意急停是否打开，如没有打开把开关往右旋转一下方口打开。 4．3、待开机进入桌面后双击屏幕上的（Ncstudio）图标，待自动出现‘回机械原点’对话框，点击‘全部轴回机械原点’待全部动作完成后方可运动。 4．4、根据产品的加工要求选择合理的配置文件，在每交换一次配置文件操作成功后，必须回机械原点！ 4．5、开启主轴，转动时有无杂音，如噪音过大应即时与机床供应商联系，装夹时清洗螺冒内的杂物，检查筒夹是否损坏，如有损坏请即时更换，刀具装夹不宜过长≤4倍刀杆直径，双头机装筒夹时，用千分表检测刀具的径向跳动，保证两个主轴刀具的径向跳动基本一致（＜0.02MM）. 4．6、确认‘工件坐标’与编程时的工作坐标是否一致，仔细检查程序是否正确，运行加工程序时，右手放于键盘上的停止键F11上，以免矢程序出错时及时停住。 4．7、机床停止工作时，清理好机床周边卫生，取下主轴夹头用机油浸泡以免生锈，主轴冷却水箱即冰水机每隔15天换一次水。 4． 8、冰水机异常时，请检查报警号，ER01报警表示水管堵塞，疏通水管即可消除报警，ER02报警表示冷凝器散热不良，清洗报警即可消除报警。 4． 9、机床丝杠、导轨润滑泵缺油报警时，加上30号机油即可消除报警。 4．10、软件驱动报警时，打开电箱前门，记录报警号，通知机床制造商处理。
激光雕刻机说 明 书 浙江圣石激光科技股份有限公司 第一章性能特点 该激光雕刻机是我公司推出地集计算机、激光技术、自动控制及精密机械于一体地高科技产品.广泛应用于印刷业制版、广告、服装裁剪、皮革、电子、工艺品等非金属加工行业. b5E2R。 一、主要特点： 、用先进地激光替代传统地机械刻刀,与人工或机械雕刻机相比，换成激光雕刻机地优点很多，概括起来主要有： （1）无需任何夹具，工件只需放置在台面上就可开始工作，方便快捷.（2）材料地软硬无特殊要求，应用范围较广. （3）雕刻质量上乘，图案立体感强. （4）工作效率成倍提高. （5）网点扫描效果突出. 、技术先进、性能稳定地控制板卡 圣石激光雕刻机采用地是运用国内先进地专业数控技术，开发出地性能更为稳定、先进地主板，它采用驱动器电路控制地步进电机运行速度更快更平稳，精度更高. p1Ean。 3、机器操作界面友好，操作起来得心应手.
4、全封闭地造型，使得机器美观大方，工作安全舒适. 二、应用领域 激光雕刻机地应用领域很广，主要应用于：工艺美术装璜广告业本机可以雕刻各种非金属材料（密度板、竹木制品；双色板、布料；亚克力、皮革；玻璃、玉石、有机玻璃、水晶、大理石等）. DXDiT。 安装说明 客户收到选购地机器，打开包装箱取出机器后，应仔细和我公司技术员核对配件，查看有关配置是否齐全，然后严格按下列步骤进行安装. RTCrp。第一节总体安装 先检查激光管有无破损以及各部件是否有松动现象.、1安装排气装置，将排气管接在排气扇上，另一头安装在室外，排气扇与室外、 2出风口地最大距离为米.如受当地环境所致，排气管道延伸过长则需另行配 置抽风设备. 5PCzV。 接牢地线（见机后接地部位，接地电阻应≤欧姆）.、3检查供电线路有无线路老化，接插头松动、接触不良等现象，交流电压是否、 4正常，必要时须用专用供电线路以及稳压电源（功率≥）. jLBHr。 注：不可将零线与地线相连 本机采用外置式潜水泵循环供水冷却装置，用户须自备加盖水桶，雕刻机与、
小型数控雕刻机 使 用 说 明 书（2016版）
目录前言 一、机器的安装 二、软件的安装 （1）硬件设备配置 （2）兼容软件 （3）软件的安装 三、mach3系统软件的设置 （1）端口设置 （2）电机参数的设置 四、机器的测试 （1）手动测试 （2）电脑软件测试 五、雕刻机的使用 六、机器维护保养 七、雕刻刀具的认识 八、保修 附录
前言 亲爱的用户： 感谢您购买我公司生产的小型数控雕刻机，在使用雕刻机前，请仔细阅读《小型雕刻机使用说明书》。 注意事项 1、本机器仅为塑胶、竹木、有色软金属、碳纤、玻璃、玉石的表面雕刻而设计，作其它用途请咨询厂家； 2、使用机器时必须戴上防护眼镜以防止碎屑喷出物的伤害； 3、不要尝试拆开机器或电控箱进行改造或修理，否则将不予保修； 4、和其它电器一样，请注意用电安全，使用核定的标准电压范围，并确保机器安全接地； 5、不要把机器放置于潮湿或粉尘较多的环境中，不要让儿童接近或触碰雕刻机； 6、及时清洁、定时保养可以让雕刻机实现更好的工作状态，并延长使用寿命。 7 (a)、本雕刻机为入门级数控设备，因此使用者需具备相关知识，凡是涉及机械、电子、计算机的设备都 有可能因使用不当或病毒、软件兼容原因等造成故障，如因操作不当，此故障可能造成一定的危险及经济损失，本公司团队不对直接和间接损失承担相应责任。 （b）、您购买本雕刻机所付出的货款仅是设备本身的价格，不包含任何软件及软件培训费用；请自行参照本“入门指南”学习操作；雕刻机调试能正常运转（即三轴能受控，导入刀路能正常运行）即确认我们的工作完成，本机使用过程中所涉及到的所有软件不在我们的培训责任之内。但是我们非常乐意在自己知识、能力和时间所及范围内给予新手们尽可能多的帮助，但请不要把这些帮助和使用中的答疑解惑看作是我们必须的义务。 （c）、有关软件版权：本机附带软件为赠品，操作使用及本指南中所涉及的相关软件均来自互联网，原作者享有版权，因使用没有授权的软件造成的一切损失及法律问题由使用者自行承担。 8、数控雕刻机是依靠相关软件控制工作的，需要正确的软件设置才能正常运行，在没有完全确认设置正确的 情况下冒然装刀试机可能造成危险或永久性损坏机器；软件安装、设置中请不要开启控制箱电源，以免发生误动作造成损坏。任何时候都不要在电控箱电源接通的情况下，插拔控制箱后面所有接口，否则引起的任何事故由操作者自行承担。
数控雕刻机操作规程 1. 设备组成及系统结构介绍 控制柜开关指示放大图 图一 雕刻机系统结构组成图 数控雕刻机 防爆电控箱 工件卡紧装置 雕刻机主轴变频器 雕刻机电控柜
2.使用安全注意事项 2.1 安全操作基本注意事项 2.1.1 工作时不允许戴手套操作机床； 2.1.2 不要移动或损坏安装在机床上的警告标牌； 2.1.3 注意不要在机床周围放置障碍物，工作空间应足够大； 2.1.4 某一项工作如需要俩人或多人共同完成时，应注意相互间的协调一致； 雕刻机控制 计算机 雕刻机变频器 电源指示灯
2.1.5 不允许采用压缩空气清洁机床、电气柜及NC单元。 2.2. 工作前的安全注意事项 2.2.1 开机前首先检查各手柄是否在正常位置，各运动部件是否完好，导轨有油润滑， 然后开机低速动转1～2分钟，观察是否有异常情况，等机床运转正常后方能 进行工作，工作开始前要有预热，认真检查润滑系统工作是否正常，如机床 长时间未开动，可先采用手动方式向各部分供油润滑； 2.2.2 雕刻前及雕刻过程中必须检查并确认电机的冷却系统（水泵）和润滑系统（油 泵）是否正常工作，冷却液液面不得低于下刻线，每日工作完毕后清理干净 切削液沉积物； 2.2.3 使用的刀具应与机床允许的规格相符，有严重破损的刀具要及时更换；合理铣 削，调整合适的放大（缩小）倍数，视加工情况选择刀具、转速、进刀量、 加工速度及顺，逆铣方向。 2.2.4 调整刀具所用工具不要遗忘在机床内； 2.2.5 刀具安装好后应进行一、二次试切削； 2.2.6 检查卡盘夹紧工作的状态； 2.2.7 装夹工件时，必须遵循“装实、装平、装正”的原则，严禁在悬空的材料上雕 刻； 2.2.8 装卡刀具前须将卡头内杂物清理干净； 2.2.9 刀具装卡时，一定先将卡头旋入锁紧螺母内放正，一起装到电机轴上，再将刀 具插入卡头，然后再用上刀扳手慢慢锁紧螺母，装卸刀具时，松紧螺母禁用 推拉方式，要用旋转方式； 2.2.10 刀具露出卡头的长度须根据雕刻深度、工件与夹具是否干涉来共同决定，在满 足以上条件下尽量取短； 2.2.11 加工前一定要正确的定义X、Y、Z轴的起刀点。更换刀具后，必须立即重新定 义Z轴起刀点，X、Y轴起刀点不能更改； 2.2.12 在开始加工（下刀）前，须把手放在红色紧急开关按钮处，一有意外情况立即 按下。 2.3. 工作过程中的安全注意事项 2.3.1. 禁止用手接触刀尖和铁屑，铁屑必须要用铁钩子或毛刷来清理； 2.3.2. 禁止用手或其它任何方式接触正在旋转的主轴、工件或其它运动部位； 2.3.3. 禁止加工过程中测量工件、变速，更不能用棉丝擦拭工件、也不能清扫机床；
激光刻字机 软件使用说明 南京凯旋光电科技有限公司
第一章概述 EzCad2国际版软件简介 软件简介 国际版软件流畅运行所需计算机硬件环境： 国际版软件是在软件上进行的一次重大升级，软件完全支持Unicode，所以基本上能支持所有国家的语言。国际版软件只能运行在Microsoft Windows XP和VISTA操作系统上。本手册之后的全部说明均默认为Microsoft Windows XP操作系统。 EzCad2国际版软件安装非常简单，用户只需要把安装光盘中的国际版目录直接拷贝到硬盘中，然后去除所有文件及文件夹的只读属性即可。双击目录下的文件即可运行国际版程序。 如果没有正确安装软件加密狗，则软件启动时会提示用户“系统无法找到加密狗，将进入演示模式”，在演示模式下用户只能对软件进行评估而无法进行加工和存储文件。
软件功能 本软件具有以下主要功能： 自由设计所要加工的图形图案 支持TrueType字体，单线字体（JSF），SHX字体，点阵字体（DMF），一维条形码和二维条形码。 灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件。 可以通过串口直接读取文本数据。 可以通过网口直接读取文本数据。 还有自动分割文本功能，可以适应复杂的加工情况。 强大的节点编辑功能和图形编辑功能，可进行曲线焊接，裁剪和求交运算支持多达256支笔（图层），可以为不同对象设置不同的加工参数 兼容常用图像格式（bmp,jpg,gif,tga,png,tif等） 兼容常用的矢量图形（ai,dxf,dst,plt等） 常用的图像处理功能（灰度转换，黑白图转换，网点处理等），可以进行256级灰度图片加工 强大的填充功能，支持环形填充 多种控制对象，用户可以自由控制系统与外部设备交互 直接支持SPI的G3版光纤激光器和最新IPG_YLP光纤激光器 支持动态聚焦（3轴加工系统）
第一部分:文泰雕刻软件操作 第一章软件安装 一安装加密狗 安装加密卡：关掉主机电源，打开机箱盖，将加密卡插入计算机的任何一个ISA插槽。元件面向右，否则将损坏加密卡。（记下卡号，进入软件时需用到） 二安装软件 １）打开计算机电源，启动Ｗindows95/98。 ２）将“文泰雕刻”光盘放入光驱中。 ３）按照系统提示，单击“下一个”按钮。 ４）系统默认的路径是c:\artcut6。如果想改变安装路径，请单击“浏览”按钮。（建议选用默认路径） ５）单击“下一步”， 系统提供四种安装模式： Ａ典型安装 Ｂ用户自定义安装 Ｃ最大安装 Ｄ最小安装 建议选用最大安装 ６）选择所需安装模式后，单击“下一个”按钮，系统开始自动安装雕刻软件系统，安装完毕后，弹出设置程序文件夹操作界面。不需作任何改动。 ７）单击“结束”按钮，完成安装。 ８）安装雕刻管理器：在另外一张光盘或软盘上，找到“雕刻管理文件”夹，直接把管 理器文件发送到桌面，把串口文件复制到c:\windows 下，把文件的属性“只读”改为“存档”，打开串口文件,其中有COM=1,则电脑串 口连串口１，若连串口２则把“ＣＯＭ＝１”改为“ＣＯＭ＝２”存盘即可。
第二章软件操作 直接双击“文泰三维雕刻软 件”图标，系统将提示输入加密 卡号，把刚才记下的卡号输入 后，按“回车键”即可进入文泰 雕刻系统： 根据提示输入版面大小，以标牌“杜鹃厅”为例，输入“宽”为310，“高”为160。点击“创建新文件”，即可进入操作界面， 标题条菜单常用工具条雕刻工具条缩放工具条 标尺 工作区控制工具
以下是各个工具栏的具体介绍： ?基础操作 快捷图标的说明 一、常用工具箱 a b c d e f g h I j k l m n o a. 新建：创建一个新文档。 b. 打开：打开一个已存在的文档。 c. 保存：保存当前文档。 d. 剪切：剪切所选择的内容并送入剪贴板。 e. 复制：复制选定内容并送入剪贴板。 f. 粘贴：插入剪贴板中内容。 g. 撤消：取消上次操作。 h. 重复：重复已撤消的最后一个操作。 i. 图像转换：将图像转换成曲线。 j. 版面大小：修改用户定义的版面大小。 k. 打印：打印当前文档。 l. 打印预览：按打印效果显示。 m. 刻绘输出：把当前文档送到刻字机输出。 n. 重画：重新刷新显示整个窗口。 o. 关于：显示程序信息，版本号和著作权。
