下穿既有线K803+860桥梁道路施工方案
一、工程概况
既有湘渝线在K803+860处设置3孔跨度8.0米的片石墩台简支梁中桥一座，乡村道路从桥下穿过；此座桥梁结构尺寸经现场量测净高
2.87米，净跨5.8m。由于新建兰渝铁路施工需要，混凝土施工车辆必须沿既有乡村道路通行，但考虑到桥梁净高无法满足行车要求，因此需要对桥下道路进行改坡、深挖处理，以满足通行条件。
二、施工方案
为了确保既有线本座桥梁的行车安全，先对桥梁相邻的两个墩台处设置高标号混凝土挡墙进行防护，再对此段道路改坡、深挖，最后采用40cm厚的高标号混凝土硬化路面。混凝土挡墙长度6m、高度
1.5m、宽度1.0m；乡村道路改坡15°，线路长度10m、宽度3.8m。
具体详见附图1桥梁墩台加固示意图
1、准备工作
1.1现场调查
组织有经验的施工人员对现场全面勘察，重点摸清既有线路预埋管线的走向和位置，并对有可能影响施工安全的地下管线报请相关部门改迁、防护。
1.2签定安全协议
施工前编制可行的加固方案，报请工务段审批，并与工务段安全科签定安全协议。
2、施工方法
2.1测量放样
采用全站仪对需要改建地段定点、定线布设，白石灰撒出施工范围，再对原地面标高采用水准仪测量控制，红油漆标示出下挖深度的控制线。
2.2混凝土挡墙施工
2.2.1挡墙基础开挖
为了确保既有铁路行车安全，挡墙基础开挖采用人工配合小型风镐进行施工，沿桥梁墩台内侧开挖6m长、1m宽、1.5m深的基槽，并沿基槽周边设置排水沟以防基坑被水浸泡。
2.2.2混凝土浇筑
基槽内采用C30高标号混凝土，控制每层浇筑厚度为50cm，人工振捣密实，直至浇筑超出基坑顶部15cm左右人工收面并预留排水槽。
2.2.3混凝土养护
混凝土的养护采用人工洒水，每次浇水时间不得超过2个小时，待混凝土强度达到设计强度的80%时，采用自然养护。
2.3安全防护措施
2.3.1、混凝土防护施工期间，设置专职安全人员进行全过程安全监控。
2.3.2、施工期间在既有道路两侧设置交通指挥人员，防止发生道路堵塞情况
2.4道路施工
2.4.1道路开挖
道路开挖采用人工配合挖掘机开挖，开挖土方借用三轮农用车运输至指定地点，留作道路顺接时使用。便道开挖完成后采用小型夯机对基底进行夯实，如基槽内有水时应在基槽一端设置集水井，并将积水用水泵抽至既有排水沟内，并及时清除基底松碎石块、淤泥等杂物。
2.4.2混凝土路面施工
路面同样采用C30高标号混凝土，混凝土采用现场拌制，小推车倒运，实验员全程对混凝土配合比进行监控、调整，混凝土路面的养护同样采用人工洒水养护方法，并且养护时间不得小于7天，以保证混凝土施工质量。
2.4.3道路排水
桥梁墩台身及道路混凝土施工完成后在道路一侧设置集水井，以便将因雨水等原因造成的道路积水及时排出，防止雨水长时间浸泡道路及影响车辆通行。
三、施工组织机构
1、组织机构
（1）项目部管理机构
组长：王忠勋副组长：屈锐
专业工程师：成鹏
（2）施工组织机构
组长：李博武副组长：杨勇技术负责人：郭红龙安全负责人：李秀峰2、组织机构各层职责
（1）项目部管理机构职责
负责管理、监督劳务队按照方案进行施工，保证各项作业工序的安全顺利进行，同时负责与公务段的协调和配合。
（2）施工组织机构职责
①组长、副组长职责：负责安排施工的所有事项，监控施工全过程，严格按照施工程序及相关部门的要求进行施工，全面负责施工作业现场的安全。
②技术负责人职责：按照方案要求制定可行的施工程序，对施工过程中的技术问题现场监督指导并组织现场施工。
③安全负责人负责对施工人员进行安全教育，并对施工进行全过程监控，确保施工安全顺利进行。
四、安全保证措施
1、在道路两侧设置施工标示牌及警示标志。
2、设置专职安全员对施工进行全过程监控，安排专人指挥疏导交通，防止车辆堵塞。
3、对施工人员进行安全教育，严禁在铁路上行走及休息。
目录 1编制依据 (3) 2编制原则 (4) 3工程概况 (5) 3.1桥梁概况 (5) 3.2梁板来源 (6) 3.3主要工程量 (6) 4预应力混凝土空心板架设方案 (7) 4.1梁板架设方案 (7) 4.2跨跌路梁板安装工期安排 (7) 5.1施工工组织机构 (9) 5.2劳力、机具安排 (9) 6主要工程施工方法及措施 (11) 6.1梁板安装前的准备工作 (11) 6.2跨跌路梁板安装施工方案 (16) 6.3要点计划 (17) 7确保工程质量的措施 (24) 7.1组织保证措施 (24) 7.2制度保证措施 (25) 8安全施工措施 (30) 8.1成立组织，设置机构 (30)
8.2安全保证体系 (30) 8.3安全岗位职责 (31) 8.4保证安全的组织措施 (33) 8.5安全生产保证措施 (34) 8.6跨铁路线施工安全保证措施 (39) 9安全防范措施及应急预案 (45) 9.1总则 (45) 9.2组织指挥体系及职责 (45) 9.3工作原则 (48) 9.4安全事故报告程序 (49) 9.5营业线施工事故报告程序 (49) 9.6预制梁倾斜应急预案 (52) 9.7预制梁坠落应急预案 (53) 9.8高空坠物应急预案 (54) 9.9施工车辆及机械设备事故应急预案 (55) 9.10吊装作业应急预案 (56) 9.11火灾事故应急准备与响应预案 (57) 9.12触电事故应急与响应预案 (58) 9.13防洪应急准备与响应预案 (60) 9.14坍塌事故应急预案 (61)
1编制依据 本标段K25+145车行天桥第3孔、K26+415车行天桥第3孔、K30+190车行天桥第3孔、K34+090车行天桥第2孔四座车行天桥跨图佳线铁路，共4孔20片预应力混凝土空心板跨铁路架设，其梁板安装施工方案编制依据以下有关文件、规范、规程以及工程实际特点进行编制。 1.1鹤大高速公路宁安至杏山段改（扩）建工程两阶段施工图设计（第三册（第五分册A册）共六册； 1.2铁路部办公厅2008年印发《铁路营业线施工及安全管理办法》。（铁办【2008】190号）； 1.3《铁路工程施工安全技术规程》（上、下册）(TB10401.2-2003、J259-2003)； 1.4《铁路建设工程安全生产管理》中国铁路出版社； 1.5《安全员工作实务》天地大方编； 1.6《施工现场临时用电安全技术规范》（建设部JGJ46-2005）； 1.7《铁路工务安全规则》； 1.8《铁路线路维修规则》； 1.9现场实地踏勘调查资料。
XX标段 公路下穿高铁桥施 工方案 XX工程有限公司 2017 年5 月23 日 公路下穿高铁桥施工方案 、工程概况 一）、工程简介 本工程位于河北省保定市高碑店市梁家营乡，本段线路为X755- 梁家营路，在陶辛庄村至史家镇方向K4+85L K4+900段下穿高铁桥，本标段下穿高铁共一处。 建设单位：高碑店市金畅交通设施建设有限公司 监理单位：河北浩洋工程咨询有限公司 施工单位：邢台兆成公路工程有限公司 （二）、设计标准 1、道路等级：公路路线等级采用部颁四级公路标准
2、计算行车速度：V=20km/h； 3、路面交叉：平面交叉； 4、路面类型：混凝土水泥路面，路床处理宽度为8.05m，下路床翻拌30cm 分2 步完成，石灰土底基层采用20cm 厚12%灰土，路面宽5.0m,路面厚度为18cm.设计交通等级为轻型。 二、施工方案 （一）施工方法 1 、路基横断面布置 1）路基宽度：一般路基宽度为7.0m,断面组成为1.0m 土路肩+5.0m 行车道+1.0m 土路肩。 2）路拱横坡：行车道路拱横坡采用1.5%，土路肩采用3%。 2、路基设计：项目所在地为平原区，出于保护耕地的原——本项目设计时达到自身土方填挖平衡，除部分无法利用的旧路面层外，不弃方，不取方， 弈不设置取土场及弃土场，原路基层挖除土方可用于清 表回填1）填土高度：路基高度设计应使路肩边边缘高出路基两侧地面积水高度，同时考虑地下毛水、毛细水和冻胀作用，不便其影响路基的强度和稳定性，同时有利于减少路基工后沉降，防止出现病害，本项目路面标高与旧路基本保持一致，填土高度小于50 mm. 2）路基边坡：路基边坡一般坡率为1：1.5. 3）路床拼宽处理：本工程为旧路改扩建工程，即有路基已趋于稳定，为避免与即有路搭接处出现不均匀沉降，加宽部分填筑至上路床顶面后，对30cm 范围内新旧路床统一进行翻拌、压实处理。 4）路基压实标准与压实度的说明 路堤宜选用级配较好的砾类土、砂类土等粗料作为填料，填料最大粒径
6施工方法 6.1施工程序 6.2凿除573涵洞钻孔桩 DK81+573涵洞的钻孔桩已经施工完毕，573涵洞共20根，桩顶高程3.573m.而桩顶高程-1.644m。施工承台前必须进行凿除573涵洞5.22m长钻孔桩。 573涵洞与0#台钻孔桩位置相冲的几棵桩，应采用冲击钻冲掉以后，进行桩基回填沉降，沉降满足承载要求后，再采用冲击钻进行正常施工。
6.3钻孔桩基础施工 桥梁基础采用钻孔灌注桩基础。首先对全桥桩基施工放样，将桩位置放出，然后场地进行平整，清除杂物，将软弱土质挖除，换填A、B组填料并碾压密实，以避免钻机在场地走行和钻进作业时产生不均匀沉降，发生倾覆事故或导致斜孔。通过精确测量确定桩基中心位置，埋设钢护筒。钢筋笼在钢筋加工场集中分节制作，现场吊装。混凝土由混凝土拌合站集中搅拌、混凝土运输车运输、导管法水下灌注混凝土。 钻孔采用冲击钻机钻孔，所用钻机垂直地面高度为6.0米，泥浆护壁，按照规范要求进行钻进及清渣，检查合格后，汽车吊分节吊装钢筋笼入孔，在桩基孔口处采用双面搭接焊连接，当沉渣厚度不符合规范要求时进行二次清孔，导管法灌注砼，泥浆采用泥浆池供应，废浆由泥浆车运至指定地点。 6.3.1施工工艺 详见“钻孔灌注桩施工工艺流程图”。
钻孔桩施工工艺框图
6.3.2钻孔桩施工方法 ⑴施工准备 在桩基施工前为保证既有路基稳定，首先施打钻孔防护桩。 ⑵测量放样 放出钻孔桩的中心位置，埋设护桩。 ⑶钢护筒埋设位置偏差控制在5cm以内，倾斜度控制在1%以内，护筒顶面高出原地面0.5米，护筒外侧用粘土夯填。 ⑷泥浆制备 选择优质粘土造浆，粘土塑性指数不小于15。泥浆选择适合的配合比，使泥浆的各项性能指标符合要求，在施工过程中及时补充优质泥浆，以保证孔中泥浆顶标高始终高于地下水位1.0～1.5m，形成护壁、防止塌孔。施工现场配置流动试验站，随时对泥浆比重进行测试。 ⑸钻机作业 A、开孔前在孔内多放一些粘土，并加适量粒径不大于15cm的片石，顶部抛平，钻进0.5～1.0米后再回填粘土和片石，继续冲砸，如此反复二、三次。 B、钢丝绳的长度要均匀松放，一般松软土层每次可松绳5～8cm，在密实坚硬土层每次可松绳3～5cm，注意防止松绳过小，形成打空锤，使钻机、钻架及钢丝绳受到过大的意外荷载、遭受损坏。松绳过
胶济铁路青岛客站改造工程地下候车室铁路桥 实施性施工组织设计 1．编制依据 1．1《胶济铁路青岛客站改造工程地下候车室铁路桥施工图》中铁济南勘察设计咨询院有限公司FWS2007—1—Q1 1．2《铁路桥涵施工规范》TB10203—2002 1．3《铁路桥涵工程施工质量验收标准》TB10415—2003 1．4《铁路混凝土与砌体工程施工规范》TB10210-2001 1．5 《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003 1．6《铁路路基施工规范》TB10202-2002 1．7《铁路给排水施工规范》TB10209-2002 1．8《铁路工务安全规则》 1．9公司历年来积累的施工技术与管理经验，以及各类专业人才、先进的技术装备和材料物资设备等资源。 2．0本单位对现场进行全面踏勘和调查所掌握的情况。 2．工程概况 青岛客站改造工程地下候车室上共设有六座站台、十条铁路到发线。根据以上站台、线路等布置情况，地下候车室铁路桥由五座独立、平行的双线桥组成；铁路桥两侧为站台消防通道桥。参照站台及铁路线的编号原则，五座桥由靠近基本站台的桥开始，编为1—5号桥。五座桥起点桩号均为K0+038.60，终点桩号均为K0+109.60外，桥梁全长71.00。根据线间距的不同，1、3、5号桥
梁宽14.3米，2、4号桥宽15.3米。该桥范围内有两处线间无站台柱雨棚柱，分别锚固于2、4号桥的1号墩上。该桥为简支梁结构，每座桥均由梁长39.65米的预应力钢筋混凝土梁一孔、梁长13.00米的普通钢筋混凝土梁一孔和两个桥墩、一个桥台组成。 3．工程特点 本工程主要包括下部结构、上部结构及梁上附属设施。桥梁采用鱼腹式截面箱式槽型梁，梁全高4.67米。其中，双线铁路下梁高2.5米，由三室组成，两侧站台部分梁分别由单室组成。梁两端分别设有端横梁，其余部位无横隔板。 39.65米箱梁采用纵向预应力体系，为全预应力混凝土结构；两种长度的箱梁的端横梁均采用横向预应力体系，为部分预应力混凝土结构。 4．主要工程数量 见附表。 5．施工方案 6．预应力施工方法 6．1预应力材料进场及加工 预应力材料进场后必须抽样试验合格后，方可用于工程。 设计要求钢绞线应符合国标《预应力混凝土用钢绞线》（GB/T 5224），预应力束均采用φ15.2钢绞线，标准强度为1860MPa。 根据本工程混凝土、钢筋工程量大施工周期短且箱梁上部施工均在雨季进行的实际情况，预应力预留孔道采用塑料波纹管。 预应力钢绞线下料长度须经过计算，两端张拉的预应力束长度（L两端）为两锚固点之间的曲线距离（l）加二倍张拉千斤顶预留工作长度，单端张拉的预应力束长度（L单端）为锚固点之间的曲线距离（l）加一倍张拉千斤顶预留工作
DIK232+232.3-11.31m框架桥施工方案 一、概述 本桥位于二道河子公路小里程方向，为保证既有道路畅通与哈佳铁路线立交。桥内净跨为11.31米，桥内净高7m，全桥长度55.17m，主要是为了当地居民的交通方便而设。稳定地下水位约1.5米深。本桥施工交通比较方便，场地相对宽阔。具体工程数量见下表： 1工程数量表
二、编制依据 1、《新建时速200公里客货共线铁路设计暂行规定》（铁建设函【2010】5号） 2、《铁路混凝土桥面防水层技术条件》（TBT 2965-2011） 3、《铁路桥涵设计基本规范》（TB 10002.1-2005）及局部修订条文（铁建设【2010】5号） 4、《铁路桥涵钢筋混凝土和预应力混凝土结构设计规规范（TB 10002.3-2005）及铁建设【2009】22号文“关于发布《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》等三项标准局部修订条文的通知” 5、《铁路桥涵混凝土和砌体结构设计规范》（TB 10002.4-2005） 6、《铁路桥涵地基和基础设计规范》(TB 10002.5-2005) 7、关于发布《铁路工程地质勘察规范》等44项铁路工程建设标准局部修订条文的通知（铁建设【2009】62号） 8、《铁路工程抗抗震设计规范》GB 50111-2006（2009年版） 9、《铁路无缝线路设计规范》（TB 10015-2012） 10、《铁路混凝土结构耐久性设计规范》（TB 10005-2010）
11、《铁路工程设计防火规范》（TB 10063-2007） 12、《铁路工程水文勘测设计规范》（TB 10017-99） 13、《铁路边坡排水工程设计补充规定》(铁建设【2009】172号) 14、《铁路桥涵工程施工安全技术规程》（TB10303-2009） 15、《客货共线铁路桥涵施工技术指南》（TZ 203-2008） 16、《铁路混凝土工程施工技术指南》（铁建设【2010】241号） 17、《铁路桥涵工程施工质量验收标准》（TB 10415-2003） 18、《铁路混凝土工程施工质量验收标准》（TB 10424-2010） 三、人员、机械配置情况 资源使用计划 1人员： 架子队构成框图 队长 技术负责人 技术员 试 验 员 工 班 长 材 料 员 安 全 员 领 工 员 质 量 员 各作业班组

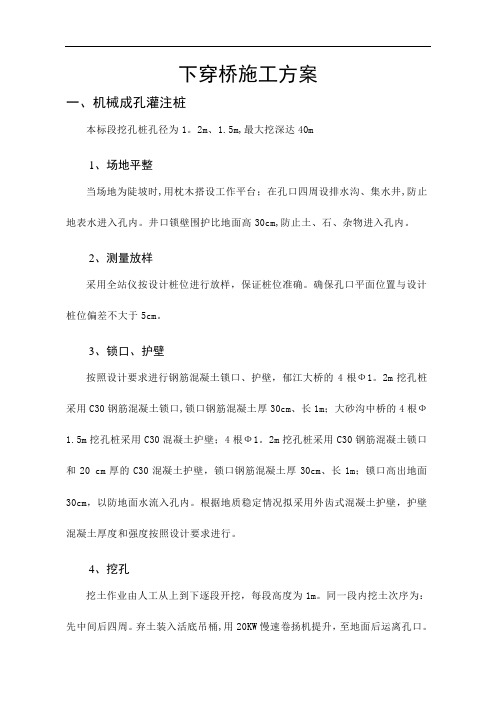

下穿桥施工方案 一、机械成孔灌注桩 本标段挖孔桩孔径为1.2m、1.5m，最大挖深达40m 1、场地平整 当场地为陡坡时，用枕木搭设工作平台；在孔口四周设排水沟、集水井，防止地表水进入孔内。井口锁壁围护比地面高30cm，防止土、石、杂物进入孔内。 2、测量放样 采用全站仪按设计桩位进行放样，保证桩位准确。确保孔口平面位置与设计桩位偏差不大于5cm。 3、锁口、护壁 按照设计要求进行钢筋混凝土锁口、护壁，郁江大桥的4根Ф1.2m挖孔桩采用C30钢筋混凝土锁口，锁口钢筋混凝土厚30cm、长1m；大砂沟中桥的4根Ф1.5m挖孔桩采用C30混凝土护壁；4根Ф1.2m挖孔桩采用C30钢筋混凝土锁口和20 cm厚的C30混凝土护壁，锁口钢筋混凝土厚30cm、长1m；锁口高出地面30cm，以防地面水流入孔内。根据地质稳定情况拟采用外齿式混凝土护壁，护壁混凝土厚度和强度按照设计要求进行。 4、挖孔 挖土作业由人工从上到下逐段开挖，每段高度为1m。同一段内挖土次序为：先中间后四周。弃土装入活底吊桶，用20KW慢速卷扬机提升，至地面后运离孔口。挖土施工时随时注意孔壁情况，发现问题，及时处理，防止事故发生。 安装提升设备时，使吊桶的钢丝绳中心与桩孔轴线位置一致，以便挖土时粗略控制中心线。在每节护壁上设十字控制点，吊线锤控制中心线，用水平尺杆确定桩径。 当孔内岩石须爆破作业时，采用浅眼爆破法，炮眼深度在硬岩层不超过0.4m，软岩层不超过0.8m。严格控制炸药用量，装药量不超过炮眼深度的三分之一。并在炮眼附近加强支护，防止震塌孔壁。孔内爆破采用电引起爆。当桩底进入斜岩层时，把桩底岩石凿成水平或台阶状。 5、孔底处理 挖孔达到设计深度后，把孔底的松渣、淤泥、沉淀等扰动过的软层全部清理掉；并检测基底
