汽车设计总结试题

《汽车设计》复习

第一章：汽车总体设计

一、要点

1、质量系数：指汽车载质量e m 与整车整备质量0m 的比值，即00/m m e m =η。

2、汽车最小转弯直径

转向轮最大转角越大，轴距越短，轮距越小和参与转向的车轮数越多时，汽车的最小转弯直径越小，表明汽车在停车场上掉头和通过弯道半径较小路段的能力越强。

3、选取轮胎时应使选用轮胎的速度级别所限定的最高使用速度大于所设计汽车的最高车速。

4、经总体布置计算，汽车轮胎所承受的最大静负荷值，应与轮胎额定负荷值接近，两者之比称为轮胎负荷系数，此系数应控制在0.85-1.00之间，以防止超负荷。

二、简答、论述

1、在绘总布置图时，首先要确定画图的五条基准线，简述各基准线是如何确定的？

绘图前要确定画图的基准线（面）。

一、整车布置的基准线（面）——零线的确定

在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。

1、车架上平面线 （标注垂直尺寸基准线----z/0）

是指纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧（前）视图上的投影线。（上“+”下“-”）

注意：货车的车架上平面在满载静止位置时，通常与地面倾斜0．5°～1．5°。

为了画图方便，可将车架上平面线画成水平的，将地面线画成斜的。

2、前轮中心线 （标注纵向尺寸的基准线----x/0）

是指通过左、右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线 。 （前“+”后“-”）

3、汽车中心线（标注横向尺寸的基准线----y/0，左“+”右“-” ）

是指汽车纵向垂直对称平面在俯视图和前视图上的投影线。

4、地面线（标注高度、接近角、离去角等尺寸的基准线）

是指地平面在侧视图和前视图上的投影线。

5、前轮垂直线 （标注轴距、前悬尺寸的基准线）

是指通过左、右前轮中心，并垂直于地面线的平面，在侧视图和俯视图上的投影线。 注意：当车架与地面平行时，前轮垂直线与前轮中心线重合（如乘用车）

2、发动机前置前轮的布置形式，如今在乘用车上得到广泛应用，其原因究竟是什么？而发动机后置后轮驱动的布置形式在客车上得到广泛采用，其原因又是什么？

前置前驱优点：前桥轴荷大，有明显不足转向性能，越过障碍能力高，乘坐舒适性高，提高机动性，散热好，足够大行李箱空间，供暖效率高，操纵机构简单，整车m 小，低制造难度 后置后驱优：隔离发动机气味热量，前部不受发动机噪声震动影响，检修发动机方便，轴荷分配合理，改善后部乘坐舒适性，大行李箱或低地板高度，传动轴长度短。

三、选择题

1、轴距L 减少，则汽车最小转弯直径（ ）

1.增加

2.减少

3.不变

4.无明显变化

2、增大汽车轮距，则侧倾刚度增加，汽车横向稳定性（ ）。

1.不变

2.变差

3.变好

4.无明显变化

3长头式货车的发动机位于驾驶室（）。

1.前部

2.中部

3.后部

4.里面

4、货车车头长度系指（）。

1.从汽车的前保险杠到前风挡的距离

2.从汽车的前保险杠到驾驶室后围的距离

3.从汽车的前保险杠到后座椅的距离

4.从汽车的前保险杠到脚踏板的距离

5、增大轮距有利于提高汽车的（）。

1.机动性

2.横向稳定性

3.制动性

4.平顺性

6、舱背式乘用车车身特点是（）。

1.车身顶盖与车身后部呈折线连接

2.后风窗与行李箱连接，接近平直

3.顶盖长，同时后窗与后行李箱盖形成一个整体的后部车门

4.车身顶盖向后延伸到车尾

7增加前悬尺寸，将（）。

1.减小汽车的接近角，使通过性降低

2.减小汽车的接近角，使通过性提高

3.增大汽车的接近角，使通过性降低

4.增大汽车的接近角，使通过性提高

8、货车在满载静止位置时，车架上平面相对于地面通常是（）。

1.水平的

2.重合的

3.前高后低的

4.前低后高的

9、主要用于重型矿用自卸车上的驾驶室形式是（）。

1.平头式

2.长头式

3.短头式

4.偏置式

10、原则上（），轴距宜取短些。

1.发动机排量大的乘用车

2.装载量多的货车

3.载客量多的客车

4.对机动性要求高的汽车

11、越野汽车的布置形式采用（）。

1.发动机前置前轮驱动

2.发动机前置后轮驱动

3.发动机后置后轮驱动

4.全轮驱动

12、（）货车驾驶员视野良好且整备质量小。

1.平头式

2.长头式

3.短头式

4.偏置式

13、要使通过性降低，可以增加汽车后悬使（）。

1.接近角增大

2.接近角减小

3.离去角增大

4.离去角减小14、驱动型式为8×4的汽车具有（）个驱动车轮。

1.4

2.8

3.2

4.32

第二章离合器设计

一、选择题

1、离合器从动部分转动惯量要小是为了（）。

1.使离合器通风散热良好

2.延长离合器的使用寿命

3.减小变速器中同步器的磨损

4.使离合器操纵轻便、准确

2、离合器压盘采用传动片驱动方式的优点不包括（）。

1.结构简单

2.反向承载能力强

3.压盘与飞轮对中性能好

4.使用平衡性好

3、拉式膜片弹簧离合器中膜片弹簧的大端支承在（）。

1.压盘上

2.离合器盖上

3.飞轮上

4.分离轴承上

4、作为离合器摩擦片的材料，粉末冶金和金属陶瓷摩擦材料的缺点是（）

1.热稳定性差

2.价格较贵

3.传热性差

4.耐磨性差

5、压盘属于离合器的（）。

1.主动部分

2.从动部分

3.压紧机构

4.操纵机构

6、离合器摩擦片外径相同，选用较小的摩擦片内径，则（）。

1.传递转矩的能力降低，且摩擦面磨损不均匀

2.传递转矩的能力降低，但摩擦面磨损均匀

3.传递转矩的能力提高，且摩擦面磨损均匀

4.传递转矩的能力提高，但摩擦面磨损不均匀

7、对乘用车和最大总质量小于6吨的商用车而言，（）。

1.一般采用单片离合器，它只有一个摩擦面

2.一般采用单片离合器，它有两个摩擦面

3.一般采用双片离合器，它有两个摩擦面

4.一般采用双片离合器，它有四个摩擦面

8、与单片离合器相比，双片离合器（）。

1.接合变得不平顺、柔和，且通风散热性能差

2.接合变得不平顺、柔和，但通风散热性能良好

3.接合更为平顺、柔和，且通风散热性能良好

4.接合更为平顺、柔和，但通风散热性能差

二、简答、论述

1、为保证离合器具有良好的工作性能，设计离合器应满足哪些基本要求？

1）在任何行驶条件下，既能可靠的传递发动机的最大转矩，并有适当的转矩储备，又能防止传动系过载。

2）接合时要完全、平顺、柔和，保证汽车起步时没有抖动和冲击。

3）分离时要迅速、彻底。

4）从动部分转动惯量要小，以减轻换挡时变速器齿轮间的冲击，便于换挡和减小同步器的磨损。

5）应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用寿命。

6）应能避免和衰减传动系的扭转振动，并具有吸收振动、缓和冲击和降低噪声的能力。7）操纵轻便、准确，以减轻驾驶员的疲劳。

8）作用在从动盘上的总压力和摩擦材料的摩擦因数在离合器工作过程中变化要尽可能小，以保证有稳定的工作性能。

9）具有足够的强度和良好的动平衡，以保证其工作可靠，使用寿命长。

10）结构应简单、紧凑，质量小，制造工艺性好，拆装、维修、调整方便等。

2、膜片弹簧离合器与其它形式的离合器相比，具有哪些优点？

①具有较理想的非线性弹性特性（图2-14）。

②膜片弹簧兼起压紧弹簧和分离杠杆的作用，结构简单、紧凑，轴向尺寸小，零件数目少，质量小。

③高速旋转时，弹簧压紧力降低很少，性能较稳定。

④膜片弹簧以整个圆周与压盘接触，使压力分布均匀，摩擦片接触良好，磨损均匀。

⑤易于实现良好的通风散热，使用寿命长。

⑥膜片弹簧中心与离合器中心线重合，平衡性好。

3、何谓离合器的后备系数？影响其取值大小的因素有哪些？

后备系数β：反映离合器传递发动机最大转矩的可靠程度。影响离合器后备系数取值大小的因素：

1）为使离合器尺寸不致过大，减少传动系过载，保证操纵轻便，β应小些

2）发动机后备功率较大，使用条件较好时，β可小些

3）发动机缸数越多，β越小

4）膜片弹簧离合器β可小些

5）为可靠传递发动机最大转矩和防止离合器滑磨时间过长，β应大些

6）当使用条件恶劣、需拖带挂车时，β应大些

7）汽车总质量越大，β越大

8）采用柴油机时，转矩不平稳，β应大些

9）双片离合器的β值应大于单片离合器

4、今有单片和双片离合器各一个，它们的摩擦衬片内、外径尺寸相同，传递的最大转矩Temax 相同，操纵机构的传动比也一样，问作用到踏板上的力Ff是否相等？如果不等，哪个踏板上的作用力小，为什么?

（1）由式Tc=f·F·Z·Rc（式中：F——工作压力；f—摩擦因数；Z—摩擦面数；Rc —平均摩擦半径）可知，在摩擦衬片尺寸、所传递最大转矩及摩擦材料相同条件下，单片和双片离合器由于其工作摩擦面数不同，因此作用到摩擦衬片上的工作压力不同，双片离合器衬片工作压力要小于单片离合器，即F双

（2）由式Ff=F/iη+Fs（Ff踏板力，F为压紧弹簧对压盘的总压力，i操纵机构总传动比，Fs克服回位弹簧拉力所需的踏板力）可知，在操纵机构的传动比相同条件下，作用到离合器踏板上的力Ff与离合器衬片表面工作压力成正比。

（3）因此，上述两种形式的离合器踏板力不相等。双片离合器上的踏板力要小于单片离合器踏板力。

第三章机械式变速器设计

一、选择题

1、对于在中间轴式变速器而言，传动效率最高是（）

1、一档

2、直接档

3、倒档

4、最高档

2、中间轴式变速器的第一轴斜齿轮取为左旋，中间轴上齿轮的螺旋方向应为（ 2 ）。

1.一律取为左旋

2.一律取为右旋

3.一个左旋，其余的为右旋

4.一个右旋，其余的为左旋

3、变速器同步器的摩擦面之间的（ 4 ）。

1.摩擦因数应该小，以减小摩擦

2.摩擦因数应该小，以使换挡省力

3.摩擦因数应该大，以防止磨损

4.摩擦因数应该大，以缩短同步时间

4关于变速器轴的刚度，对齿轮工作影响最大的是（）。

1.轴在垂直面内产生的挠度和轴在水平面内的转角

2.轴在垂直面内产生的转角和轴在水平面内的挠度

3.轴在垂直面和水平面内的挠度

4.轴在垂直面和水平面内的转角

5、随着螺旋角的增大，齿轮轮齿的抗弯强度（3 ）。

1.逐渐增大

2.逐渐减小

3.先增大，再减小

4.先减小，再增大

6对于变速器前进挡时输入轴与输出轴的转动方向，下列说法正确的是（1 ）。

1.两轴式转动方向相反，而中间轴式相同

2.两轴式转动方向相同，而中间轴式相反

3.转动方向都相反

4.转动方向都相同

7、为使换档方便，变速器（1 ）。

1.相邻挡位之间的传动比比值要小，并且高挡区的这一比值要比低挡区小。

2.相邻挡位之间的传动比比值要小，并且高挡区的这一比值要比低挡区大。

3.相邻挡位之间的传动比比值要大，并且高挡区的这一比值要比低挡区小。

4.相邻挡位之间的传动比比值要大，并且高挡区的这一比值要比低挡区大

8、轮齿工作时齿面相互挤压，齿面细小裂缝中的润滑油油压升高，将导致（ ）。

1.轮齿折断

2.齿面疲劳剥落（点蚀）

3.移动换挡齿轮端部破坏

4.齿面胶合

二、判断题

1、增加变速器的挡数，能够改善汽车的动力性和燃油经济性，但结构复杂，增加了换挡难度。

2、为了减小乘用车齿轮工作噪声，应合理减小模数，同时增加齿宽。

3、高度变位齿轮副的一对啮合齿轮的变位系数之和等于零，角度变位齿轮副的变位系数之和不等于零。

三、简答、论述

1、对变速器有哪些设计要求？

1）保证汽车有必要的动力性和经济性

2）设置空挡，用来切断发动机动力向驱动轮的传输

3）设置倒挡，使汽车能倒退行驶

4）设置动力输出装置，需要时能进行功率输出

5）换挡迅速、省力、方便

6）工作可靠。汽车行驶过程中，变速器不得有跳挡、乱挡以及换挡冲击等现象发生

7）变速器应当有高的工作效率

8）变速器的工作噪声低

2、为什么中间轴式变速器的中间轴上齿轮的螺旋方向一律要求取为右旋，而第一轴、第二轴上的斜齿轮螺旋方向取为左旋？

答：斜齿轮传递转矩时，要产生轴向力并作用到轴承上。设计时应力求中间轴上同时工作的两对齿轮产生轴向力平衡。根据P92图3-17可知，欲使中间轴上两个斜齿轮的轴向力平衡，许满足下述条件：111tan βn a F F =，222tan βn a F F =，由于2211r F r F T n n ==，为使两轴力平衡，必须满足2

121tan tan r r =ββ。式中，F a1、F a2为作用在中间齿轮1、2上的轴向力；Fn 1、F n2为作用在中间轴齿轮1、2上的圆周力；r 1、r 2为齿轮1、2的节圆半径；T 为中间轴传递的转矩。齿轮1与第一轴齿轮啮合，是从动轮，齿轮2与第二轴齿轮啮合，成为主动轮，因此都为右旋时，所受轴向力方向相反，从而通过设计螺旋角和齿轮直径，可使中间轴上的轴向力抵消。

四、分析

1、某汽车机械式变速器初定中心距为A ，一档传动比i 1，最高档为直接档，输入轴、中间轴、倒档轴和输出轴标注在图中（p94图3-18），按照要求解答下列问题：

（1）指出各档位的动力传递路线；

（2）常啮合齿轮1与2为斜齿轮，其螺旋角为β，法向模数为m n ；齿轮7与8为直齿轮，其模数为m ，如何分配传动齿轮的齿数才能满足其传动比i 1和中心距A （只给出方法，不必

计算）？

第四章 万向传动轴设计

一、判断题

1、当主动轴以等角速度转动时，从动轴角速度呈周期性变化。

一、填空题

1十字轴万向节传动中，主动轴转矩和轴间夹角一定时，从动轴转矩在其最大值与最小值之间每一转变化（ 2 ）。

1.一次

2.两次

3.三次

4.四次

2、对万向传动轴进行疲劳寿命计算时，计算载荷（ ）。

1.按发动机最大转矩确定

2.按驱动轮打滑确定

3.取按发动机最大转矩确定的和按驱动轮打滑确定的中较小的

4.按日常平均使用转矩来确定

3、（ ）属于等速万向节。

1.十字轴万向节

2.双联式万向节

3.球面滚轮式万向节

4.球笼式万向节

4（ 1 ）实际上是由两个十字轴万向节组合的。

1.双联式万向节

2.凸块式万向节

3.三销轴式万向节

4.球面滚轮式万向节

5、传动系零部件进行静强度计算分析时，计算载荷为（）

1.按发动机最大转矩确定

2.按驱动轮打滑确定

3.取按发动机最大转矩确定的和按驱动轮打滑确定的中较小的

4.按日常平均使用转矩来确定

三简答、论述

1、解释什么样的万向节是不等速万向节、准等速万向节和等速万向节？

答：（1）不等速万向节是指万向节连接的两轴夹角大于零时，输出轴和输入轴之间以变化的瞬时角速度比传递运动，但平均角速度相等的万向节。

（2）准等速万向节是指在设计角度下以相等的瞬时角速度传递运动，而在其他角度下以近似相等的瞬时角速度传递运动的万向节。

（3）等速万向节是输出轴和输入轴以始终相等的瞬时角速度传递运动的万向节。

2、什么是传动轴临界转速?提高传动轴临界转速的方法有哪些？

答：所谓临界转速，就是当传动轴的工作转速接近于其弯曲固有振动频率时，即出现共振现象，以致振幅急剧增加而引起传动轴折断时的转速。传动轴的临界转速为

2

2

28102.1c c c k L d D n +?=

式中，n k 为传动轴的临界转速（r/min ）；L c 为传动轴长度（mm ），即两万向节中心之间的距离；d c 和D c 分别为传动轴轴管的内、外径（mm ）。（6分）

在长度一定时，传动轴断面尺寸的选择应保证传动轴有足够高的临界转速。由上式可知，在D c 和L c 相同时，实心轴比空心轴的临界转速低。当传动轴长度超过1.5m 时，为了提高n k 以及总布置上的考虑，常将传动轴断开成两根或三根。

3、说明要求十字轴万向节连接的两轴夹角不易过大的原因是什么？P122-123

4、双十字轴万向节等速传动的条件是什么？

答:处于同一平面的双万向节等速传动的条件：1）保证同传动轴相连的万向节叉应布置在同一平面内；2）两万向节夹角1α和2α相等。

第五章驱动桥设计

一、选择题

1、（ 4 ）半轴只传递转矩，其外端不承受路面和车轮之间的任何力和力矩。

1.1/4浮式

2.半浮式

3.3/4浮式

4.全浮式

2、（）传动的特点是主、从动齿轮的轴线相互垂直而不相交。

1.螺旋锥齿轮

2.双曲面齿轮

3.圆柱齿轮

4.蜗轮蜗杆

3、由从动齿轮的锥顶向其齿面看去，并使主动齿轮处于左侧下方，则为（）。

1.左偏移

2.右偏移

3.上偏移

4.下偏移

4、全浮式半轴杆部的强度储备应（）驱动桥其它传力零件的强度储备。

1.高于

2.低于

3.远高于

4.远低于

5、主减速器锥齿轮的（）常用轮齿上的单位齿长圆周力来估算。

1.弯曲疲劳折断

2.过载折断

3.齿面磨损

4.齿面点蚀及剥落

6、与螺旋锥齿轮传动相比较，（ 4 ）是双曲面齿轮传动的优点。

1.传动效率高

2.抗胶合能力较强

3.使用成本低

4.传动平稳

7、当双曲面齿轮与螺旋锥齿轮尺寸相同时，双曲面齿轮传动具有（ 2 ）。

1.较小的传动比

2.更大的传动比

3.相等的传动比

4.不确定的传动比

二、判断题

1、双速主减速器内由齿轮的不同组合可获得两种传动比，它于普通变速器相配合，可得到双倍于变速器的档位。

2、螺旋锥齿轮主动和从动齿轮的螺旋角相等，双曲面齿轮主动齿轮螺旋角大于从动齿轮螺旋角。

三、简答、论述

1、设计驱动桥时应当满足那些基本的要求？

1）选择适当的主减速比，以保证汽车在给定条件下具有最佳的动力性和燃油经济性

2）外廓尺寸小，保证汽车具有足够的离地间隙，以满足通过性要求

3）齿轮及其他传动件工作平稳，噪声小

4）在各种载荷和转速工况下有高的传动效率

5）具有足够的强度和刚度，以承受和传递作用于路面和车架或车身间的各种力和力矩；在此条件下，尽可能降低质量，尤其是簧下质量，以减少不平路面的冲击载荷，提高汽车行驶平顺性

6）与悬架导向机构运动协调；对于转向驱动桥，还应与转向机构运动协调

7）结构简单，加工工艺性好，制造容易，维修、调整方便

2、主减速器设计过程中，主、从动齿轮的齿数应当如何选择才能保证具有合理的传动特性和满足结构布置的要求？

3、汽车为典型布置方案，驱动桥采用单级主减速器，且从动齿轮布置在左侧。如果将其移到右侧，试问：

（1）汽车的行驶有何变化？

（2）传动系的其他部分需要如何变动才能满足使用要求？

答：（1）从动齿轮右移后，会造成车轮反向行驶。

（2）对传动系的某一部分进行改动：如：

变速器改变方向：两轴式改为中间轴式，单级变双级，加装轮边减速器。

4、试述对称锥齿轮差速器的工作原理及优缺点。P156-157

优点：结构简单，工作可靠平稳

缺点：当汽车越野行驶或在泥泞、冰雪路面上行驶时，其转矩分配不合理，无法发挥潜在的牵引力，以致汽车停驶

5、对整体式驱动桥壳作强度计算时，计算载荷如何确定？画出桥壳受力图。P171

1）应考虑以下三种工况：

a.纵向力2x F 最大和侧向力2y F 为0

b.侧向力2y F 最大和纵向力2x F =0，此时意味着汽车发生侧滑

c. 汽车通过不平路面，垂向力2z F 最大，纵向力2x F =0，侧向力2y F =0

2）（P171图5－35）

第六章 悬架设计

一、选择题

1、悬架静挠度是指（ ）。

1.汽车空载静止时悬架上的载荷与此时悬架刚度之比

2.汽车空载静止时悬架的垂直位移

3.汽车满载静止时悬架上的载荷与此时悬架刚度之比

4.汽车满载静止时悬架的垂直位移

2、目前汽车的前、后悬架一般不采用（ 4 ）的方案。

1.前轮和后轮均采用非独立悬架

2.前轮采用独立悬架，后轮采用非独立悬架

3.前轮与后轮均采用独立悬架

4.前轮采用非独立悬架，后轮采用独立悬架

3、下列独立悬架在车轮跳动时轮距不变的是（ 2 ）。

1.单横臂式

2.单纵臂式

3.单斜臂式

4.麦弗逊式

4、悬架的（ 2）可以传递除垂直力以外的各种力和力矩。

1.弹性元件

2.导向装置

3.减振器

4.横向稳定器

5、非矩形断面的钢板弹簧叶片均是（ ），使拉应力绝对值减小。

1.在上部去除材料，其中性轴均上移

2.在上部去除材料，其中性轴均下移

3.在下部去除材料，其中性轴均上移

4.在下部去除材料，其中性轴均下移

6、为了改善轴转向带来的不利影响，一般将前后钢板弹簧的前后吊耳布置成（ 3 ）。

1.前后等高

2.前高后低

3.前钢板弹簧吊耳前高后低，后钢板弹簧吊耳前低后高

4.前钢板弹簧吊耳前低后高，后钢板弹簧吊耳前低后高

7、紧急制动时，钢板弹簧悬架的最大应力出现在（ ）。

1.前钢板弹簧的前半段

2.前钢板弹簧的后半段

3.后钢板弹簧的前半段

4.后钢板弹簧的后半段

8、麦弗逊式前悬架主销轴线的延长线与地面的交点位于轮胎胎冠印迹中心线外侧时，（ 1

）。

1.具有负的主销偏移距r s ，这对保证汽车制动稳定性有利

2.具有负的主销偏移距r s ，这对保证汽车制动稳定性不利

3.具有正的主销偏移距r s ，这对保证汽车制动稳定性有利

4.具有正的主销偏移距r s ，这对保证汽车制动稳定性不利

9、独立悬架的优点不包括（ 4 ）。

1.簧下质量小

2.悬架占用的空间小

3.改善了汽车行驶平顺性

4.结构简单，成本低

10、汽车驱动时，钢板弹簧悬架的最大应力出现在（ ）。

1.前钢板弹簧的前半段

2.前钢板弹簧的后半段

3.后钢板弹簧的前半段

4.后钢板弹簧的后半段

11、麦弗逊式前悬架的主销轴线是（ 1 ）。

1.上下球头销中心连线

2.螺旋弹簧中心线

3.减振器中心线

4.滑柱总成中心线

二、判断题

1、若汽车以较高车速驶过单个路障，汽车前、后部分车身的固有频率121

n n 时小，故推荐取12)9.08.0(c c f f -=。

2、钢板弹簧各片自由状态下应做成不同的曲率半径，装配后各片能很好地贴紧，减少主片工作应力，使各片寿命接近。

3、设计麦弗逊式悬架时，应在满足布置要求的前提下，尽量加长横臂长度。

4、独立悬架的侧倾中心位置高，车身的侧倾力矩及侧倾角会减小，但会使车身倾斜时轮距变化大，加快轮胎的磨损。

三、简答、论述

1、解释为什么设计麦弗逊式悬架时，它的主销轴线、滑柱轴线和弹簧轴线三条线不在一条线上？ 答：（1）、主销轴线与滑柱轴线不在一条线上的原因：

在对麦弗逊悬架受力分析中，作用在导向套上的横向力F3=)

)((1c d b c ab F -+，横向力越大，则作用在导向套

上的摩擦力f F F f ?=3越大，这对汽车平顺性有不良影响，为减小摩擦力，可通过减小F3，增大c+b 时，将使悬架占用空间增加，在布置上有困难；若采用增加减振器轴线倾斜度的方法，可达到减小a 的目的，但也存在布置困难的问题。因此，在保持减振器轴线不变的条件下，将图中（图6-49）的G 点外伸至车轮内部，既可以达到缩短尺寸a 的目的，又可获得较小的甚至是负的主销偏移距，提高制动稳定性，移动G 点后的主销轴线不再与减振器轴线重合。

（2）、弹簧轴线与减振器轴线在一条线上的原因：

为了发挥弹簧反力减小横向力F3的作用，有时还将弹簧下端布置得尽量靠近车轮，从而造成弹簧轴线成一角度。

2、试分析悬架的弹性特性。P182

3、简述减震器相对阻尼系数Ψ的物理意义。

减震器的阻尼作用在与不同刚度c 和不同簧上质量ms 的悬架系统匹配时，会产生不同的阻尼效果

四、分析、计算题

1、试画草图说明确定钢板弹簧长度的方法。P186

答：确定钢板弹簧长度的作图方法如下：

1）将各片厚度hi 的立方值hi3按同一比例尺沿纵坐标绘制在图上；2）沿横坐标量出主片长度的一半L/2和U 形螺栓中心距的一半s/2，得到A 、B 两点；3）连接A 、B 即得到三角形的钢板弹簧展开图。AB 线与

各叶片上侧边的交点即为各片长度。

各片实际长

度尺寸需经圆整后确定。 2、验算一长途客车前钢板弹簧总成在制动时的应力。已知：单个前轮上的垂直载荷静负荷G=17500N ，制动时前轮质量分配系数m 1=1.2 ，不考虑骑马螺栓的作用，l 1=l 2=650mm ，c=570mm ，ψ=0.7，弹簧片数n=12，片厚h=7mm ，片宽b=65mm ，许用应力[σw]=1000N/mm 2

。

求：（1）max σ发生在什么地方？

（2） max σ=?

（3）是否安全？

提示：不考虑骑马螺栓的作用时钢板弹簧总截面系数 0W =[1G （1l +2l ）]/[W σ]=17500*1300/1000=22750

解：1：在制动时σMAX 在前钢板弹簧的后半段。

2：不考虑骑马螺栓的作用时钢板弹簧总截面系数

0W =[1G 1l 2l ]/[W σ]=17500*1300/1000=22750

前钢板弹簧出现的最大应力

σMAX =1121120

()()G m l l c l l W ?++=17500x1.2x650x （650+0.7x570）/[（650+650）x22750] =484.1 N/mm 2

3：σ

MAX =484.1 N/mm 2〈1000N/mm 2 所以钢板弹簧安全。

（以此内容为中心，但复习还要尽量全面）

汽车设计试题(A)及答案

汽车设计试题（A） 姓名：得分： 一、判断题；（对的在括号内打√，错的在括号内打Ⅹ）15 1、汽车的型式是指汽车的轴数、驱动型式、布置型式、以及车身（或驾驶室）型式而言。（） 2、动力系是满足汽车具有最佳的动力性和燃油经济性。（） 3、离合器压紧弹簧有圆柱弹簧、矩形弹簧、圆锥弹簧和膜片弹簧。 （） 4、同步器的种类有常压式、惯性式、惯性增力式三种型式。（） 5、变速器高档齿轮变位系数的选择是按等弯曲强度分配变位系数。 （）6、用于变速箱和后桥之间的万向节的两万向节交角始终是相等的。 （） 7、衡量后桥承载能力的大小是后桥的主减速比。（） 8、9.00R20表示轮胎断面高度9in，轮辋直径20in ，R表示子午线胎。（） 9、悬架对汽车的行使平顺性、稳定性、通过性、燃油经济性等多种性能有影响。（）10、横梁的作用在于连接左右纵梁还可以为安装某些总成提供装置点。（）11、车身的结构形式可分为有车架式、非承载式、无车架式。（） 12、某一整体式前桥用在2m轴距车上，现又用在3m轴距的车上。 （）13、双轴汽车双回路制动系统的制动方式可分为II型、X型、HH型、LL型、HI型。（）14、汽车动力性参数是指D0max、D II max、比功率、比转矩、加速时间、最高车速、转向特性等。（） 15、驻车制动器应能使汽车满载时可靠20%的坡道上。（） 二、单项选择题（把正确的写在括号内）25 1、一般载货汽车的后悬与轴距的关系是（）。 A ≤60% B 一般在55—60%之间 C ≤55% D ≤50% 2、汽车最小转弯半径是指转向盘转至极限位置时，从转向中心到（）接地的中心距离。 A、前外轮 B、前内轮 C、后外轮 D、后内轮 3、在离合器中装设扭转减振器（）。 A、降低传动系峰值载荷 B 降低传动系固有频率 C 消除传动系振动 D 消除传动系噪音 4、选择变速器主要参数时，常以（）为根据。 A、发动机最大功率 B 发动机最高转速 C 发动机最大扭矩 D 传 动系总传动比要求

汽车设计课程设计(货车)

沈阳航空工业学院 课程设计 （说明书） 课程名称汽车设计课程设计 专业机械设计制造及其自动化 班级 6406110 学号 200604061345 姓名刘大慧 指导教师王文竹

目录 1 汽车的总体设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 1.1汽车总体设计的特点- - - - - - - - - - - - - - - - - - - - - 1 1.2汽车总体设计的一般顺序- - - - - - - - - - - - - - - - -- - - 1 1.3布置形式- - - - - - - - - - - - - - - - -- - -- - - - - - - -3 1.4轴数的选择- - - - - - - - - - - - - - - - - - - - - - - - - - - - - -4 1.5 驱动形式的选择- - - - - - - - - - - - - - - - - - - - - - - - - -- -4 2 载货汽车主要技术参数的确定- - - - - - - - - - - - - - - - - - - - -- - -5 2.1汽车质量参数的确定- - - - - - - - - - - - - - - - - - - - - - - - 5 2.1.1汽车载荷质量的确定- - - - - - - - - - - - - - - - - - - - - - - 5 2.1.2整车整备质量的预估- - - - - - - - - - - - - - - - - - - - - - - 5 2.1.3汽车总质量的确定- - - - - - - - - - - - - - - - - - - - - - - - 5 2.1.4汽车轴数和驱动形式的确定- - - - - - - - - - - - - - - - - - - - 5 2.1.5汽车的轴荷分配- - - - - - - - - - - - - - - - - - - - - - - - - 5 2.2汽车主要尺寸的确定- - - - - - - - - - - - - - - - - - - - - - - - 6 2.2.1汽车轴距L确定- - - - - - - - - - - - - - - - - - - - - - - - - 6 2.2.2汽车的前后轮距B1和B2- - - - - - - - - - - - - - - - - - - - - 6 2.2.3汽车前悬Lf和后悬LR的确定- - - - - - - - - - - - - - - - -- - 6 2.2.4汽车的外廓尺寸- - - - - - - - - - - - - - - - - - - - - - - - - - 6 2.3汽车主要性能参数的确定- - - - - - - - - - - - - - - - - - - - - --- - 7 2.3.1汽车动力性参数的确定- - - - - - - - - - - - - - - - - - - - - 7 2.3.2汽车燃油经济性参数的确定 - - - - - - - - - - - - - - - - - - 7 2.3.3汽车通过性性参数的确定- - - - - - - - - - - - - - - - -- - 8 2.3.4汽车制动性参数的确定 - - - - - - - - - - - - - - - - - - - - 8 3载货汽车主要部件的选择和布置- - - - - - - - - - - - - - - - - - - - - - - 9 3.1发动机的选择与布置- - - - - - - - - - - - - - - - - - - - - - -- --- 9 3.1.1发动机型式的选择- - - - - - - - - - - - - - - - - - - - - -- -- 9 3.1.2发动机主要性能指标的选择- - - - - - - - - - - - - - - - - - -- 9

汽车设计期末考试试卷

汽车设计期末考试试卷（开卷）【附答案】 一、（本题8分）欲设计一辆用于长途运输的20t重型载货汽车，相关参数如下： 整车尺寸（长×宽×高）11976mm×2065mm×3390mm 额定载质量20000kg 整备质量12000kg 公路行驶最高车速90km/h （1）若取传动效率为0.849，滚动阻力系数为0.012，空气阻力系数为0.9，现有三种发动机，额定功率分别为150kw、200kw、250kw，选择哪种发动机较为合适？ （2）该汽车采用怎样的布置形式较为合理？ 二、（本题18分）欲为一辆乘用车设计一膜片弹簧离合器，相关参数如下： 驱动形式4×2前轮 发动机的最大转矩、对应转速150N·m/4000rpm 发动机的最大转速6000rpm 整备质量1060kg 最高车速180km/h 膜片弹簧的工作压力6000N （1）已知部分摩擦片的面片尺寸如下表所示，选用哪种较为合适？

（2）试校核所选用摩擦片的后备系数（取摩擦系数为0.27）、单位压力（摩擦片的材料为粉末冶金，取许用压力为0.5MPa ）和最大圆周速度是否满足要求？ （3）绘制膜片弹簧离合器的弹性特性曲线，指出实现该弹性特性曲线的尺寸要求，并简述膜片弹簧离合器的破坏形式？ 三、（本题13分）如下图所示为一变速器的结构简图： （1）试分析该变速器的结构特点，并给出各档位的传动路线？ （2）该变速器所采用的锁环同步器的相关参数为：摩擦锥面的平均半径为30mm ，锁止面平均半径为35mm ，摩擦锥面半锥角为7°，试确定锁止锥面锁止角的取值范围？ 四、（本题12分）某货车，采用多万向节传动如下图，其中：1α =1.5° ，2α=3.5°，3α=4.5°，传动轴的最高转速为3000r/min （1）一般设计时应使当量夹角不大于3°，另外，对多万向节传动输出轴的角加速度幅值2 12ωαe 大小加以限制，对于轿车，212ωαe ≤350rad ／s 2；对于货车，212ωαe ≤600rad ／s 2，试校核图示的万向节布置是否合理？若不合理，如何在不改变各轴夹角的情况下改动使其满足要求？

20082009学年汽车设计期末考试试题a卷含答案

吉林大学汽车工程学院本科课程考试试卷 考试课程与试卷类型：汽车设计A 学年学期：2008-2009-1 考试时间：2009-01-14 一、 名词解释（每小题3分，共21分） 1. 汽车整备质量； 2.汽车质量系数； 3.悬架动挠度； 4.侧倾中心； 5.转向器传动间隙特性； 6.转向系力传动比； 7.制动器效能因数。 二、 简述下列问题（共32分） 1、 为了保证变速器具有良好的工作性能，设计变速器时应当提出哪些要求？（ 8分） 2、 汽车悬架设计过程中，应满足哪些基 本要求？ （ 8分） 3、 主减速器设计过程中，主、从动齿轮的齿数应当如何选择才能保证具有合理的传动 特性和满足结构布置的要求？ （ 5分） 4、 简述钢板弹簧各片长度的确定过程。（6分） 5、 何谓螺旋锥齿轮和双曲面齿轮的螺旋角 对于螺旋锥齿轮和双曲面齿轮而言，其主 动和从动齿轮的螺旋角是否相等，为什么 （5分） 三、 结构方案分析（共18分） 1、发动机前置前轮驱动的布置形式，现今在经济型轿车上得到广泛应用，其主要原因 是什么？而发动机后置后轮驱动的布置形式在客车上得到广泛应用，其原因又是什么？ （ 10 分） 四、 设计参数选择（共14分） 1、 试说明汽车总体设计时，哪些因素对轴荷分配的选取产生影响？ （ 6分） 2、 何谓离合器后备系数？影响 其取值大小的因素有哪些？ （ 8分） 五、 综合分析（共15分） 1、汽车驱动工况下，试分析钢板弹簧的受力状态并对其进行强度验算，指出危险段面 在何处？（ 8分） 姓名 学号 班级

吉林大学汽车工程学院本科课程考试 参考答案与评分标准 学年学期：2008-2009-1 考试时间：2009-01-14 一、名词解释（每小题3分，共21分） 1. 汽车整备质量：车上带有全部装备（包括随车工具、备胎等） ，加满燃料、水，但没 有装货和载人时的整车质量。 2. 汽车质量系数：汽车装载质量与整车整备质量的比值， m =me/m0 3. 悬架动挠度：从满载静平衡位置开始，悬架压缩到结构允许的最大变形时，车轮中 心相对 车架（车身）的垂直位移 fd 。 4. 侧倾中心：在侧向力的作用下，车身在通过左、右车轮中心的横向平面内 发生侧倾时，相对于地面的瞬时摆动中心。 5. 转向器传动间隙：是指各种转向器中传动副（如齿轮齿条式转向器的齿轮与齿条传 动副；循环球式转向器的齿扇与齿条传动副）之间的间隙。该间隙随转向盘转角的大小不同 而改变，这种变化关系称为转向器传动副传动间隙特性。 6. 转向系力传动比：从轮胎接地面中心作用在两个转向论上的合力 2Fw 与作用在转向 盘手力Fh 之比，称为转向系力传动比i p 。 7. 制动器效能因数：在制动毂或制动盘的作用半径 R 上所得到的摩擦力（My /R ）与输 入力F0之比。 二、简述下列问题 1、 为保证变速器很好地工作，设计变速器时应当满足哪些主要要求？ （ 8分） （1） 保证汽车有必要的动力性和经济性。（1分） （2） 设置空档，用来切断动力。（1分） （3） 设置倒档。（1分） （4） 设置动力输出装置。（1分） （5） 换档迅速、省力、方便。（1分） （6） 工作可靠，无跳档、乱档、换档冲击现象。（1分） （7） 传动效率要高。（1分） （8） 工作噪声低。（分） （9） 尺寸小，质量小，成本低，维修方便。（分） 2、 汽车悬架设计过程中，应满足哪些基本要求？ （ 8分） （1） 具有良好的衰减振动能力；（分） （2） 保证汽车有良好的操纵稳定性；（分） （3） 汽车制动或加速时要保证车身稳定，减少车身纵倾，转弯时车身侧倾角要合适; 考试课程：汽车设计 试卷类型：A

汽车设计课程设计

XX大学 汽车设计课程设计说明书设计题目：轿车转向系设计 学院：X X 学号：XXXXXXXX 姓名：XXX 指导老师：XXX 日期：201X年XX月XX日

汽车设计课程设计任务书 题目：轿车转向系设计 内容： 1.零件图1张 2.课程设计说明书1份 原始资料： 1.整车性能参数 驱动形式4 2前轮 轴距2471mm 轮距前/后1429/1422mm 整备质量1060kg 空载时前轴分配负荷60% 最高车速180km/h 最大爬坡度35% 制动距离（初速30km/h） 5.6m 最小转向直径11m 最大功率/转速74/5800kW/rpm 最大转矩/转速150/4000N·m/rpm 2.对转向系的基本要求 1）汽车转弯行驶时，全部车轮应绕顺时转向中心旋转； 2）操纵轻便，作用于转向盘上的转向力小于200N； 3）转向系的角传动比在15~20之间，正效率在60%以上，逆效率在50%以上；4）转向灵敏； 5）转向器和转向传动机构中应有间隙调整机构； 6）转向系应有能使驾驶员免遭或减轻伤害的防伤装置。

目录 序言 (4) 第一节转向系方案的选择 (4) 一、转向盘 (4) 二、转向轴 (5) 三、转向器 (6) 四、转向梯形 (6) 第二节齿轮齿条转向器的基本设计 (7) 一、齿轮齿条转向器的结构选择 (7) 二、齿轮齿条转向器的布置形式 (9) 三、设计目标参数及对应转向轮偏角计算 (9) 四、转向器参数选取与计算 (10) 五、齿轮轴结构设计 (12) 六、转向器材料 (13) 第三节齿轮齿条转向器数据校核 (13) 一、齿条强度校核 (13) 二、小齿轮强度校核 (15) 三、齿轮轴的强度校核 (18) 第四节转向梯形机构的设计 (21) 一、转向梯形机构尺寸的初步确定 (21) 二、断开式转向梯形机构横拉杆上断开点的确定 (24) 三、转向传动机构结构元件 (24) 第五节参考文献 (25)

吉大2019-2020学年第一学期期末考试《汽车设计基础》大作业答案

吉林大学网络教育学院2019-2020学年第一学期期末考试《汽车设计基础》大作业 学生姓名专业 层次年级学号 学习中心成绩 年月日

作业完成要求：大作业要求学生手写，提供手写文档的清晰扫描图片，并将图片添加到word 文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word 文档格式），如有雷同、抄袭成绩按不及格处理。 一、名词解释（每小题2分，共20分） 1、汽车总质量汽车总质量（ G ）是指汽车装备 齐全，并按规定装满客（包括驾驶员）、货时 的重量。 2、最小转弯直径最小转弯直径是指汽车转弯行 驶且方向盘转到极限位置时，汽车前外轮、 后内轮、最远点、最近点等分别形成的轨迹 圆直径。 3、汽车整备质量汽车的整备质量，亦即我们以 前惯称的“空车重量”。 指汽车载质量与整车整 4、汽车质量系数 m0 备质量的比值 5、轮胎负荷系数是一组标示轮胎的类型与规 格，标示在胎面侧方的数字或者英文字母， 主要显示轮胎的基本性能等。 6、轴荷分配轴荷分配（Distribution of Axle Load）是指汽车的质量分配到前后轴上的比 例，一般以百分比表示，它分为空载和满载 两组数据。它分为空载和满载两组数据。 7、汽车燃油经济性汽车经济性是指以最小的 燃油消耗量完成单位运输工作的能力。 8、离合器后备系数离合器后备系数是离合器 的重要参数，它反映离合器传递最大扭矩的 可靠程度。 9、扭转减震器的角刚度是指离合器从动片相 对于其从动盘毂转1rad所需的转矩值 10、变速器中心距变速器中心距由变速范围、 额定功率和外形尺寸等等因素而定。 二、简答题（每小题6分，共60分） 1、简述汽车新产品开发的流程。

汽车设计试题c)及答案

函谷汽车设计试题（C）姓名：分数： 一、判断题（打“√”和“×”每题1分，共15分） 1、对于经常在山区多弯道行驶的汽车，在前后轴制动力分配设计时，后轴制动力应该设计的 大些为宜。（） 2、为了保证汽车直线行驶的稳定性，转向器传动副的间隙在转向盘处于中间位置时应该最小。 （） 3、载重汽车悬架设置主、付簧是为了使空载和满载运行时的振动频率接近相等。（） 4、设计板簧时，在确定装配前各片的曲率半径时，是根据最小势能原理确定的。（） 5、汽车排污的主要成分是CO、HC、NO X，其它还有SO2、铅化物、炭烟等。（） 6、带传动中，最大有效拉力与初始拉力成正比。（） 7、汽车起步时，变速器中档位愈高，则离合器的滑磨功就愈大。（） 8、装置横向稳定杆的目的是为了提高悬架的侧倾角刚度。（） 9、两轴式变速器低档传动比一般中间轴式变速器低档传动比大。（） 10、汽车为了保证良好的操纵稳定性，汽车应具有一定程度的不足转向性。（） 11、汽车质量系数ηm0数值越大，说明该车型的材料利用率和设计制造水平越低。（） 12、对简单十字轴万向节，主动轴转速ψ1一定，被动轴转速ψ2的变化的周期为2π。（） 13、齿轮轮齿的点蚀是因为磨损引起的。（） 14、在零件加工过程中，经常要使用冷却润滑液，其目的就是为了提高零件的加工精度。（） 15。降低零件上的应力集中，可以提高零件的疲劳强度。（）二．单项选择题（每题2分，共24分） 1．在确定主减速器锥齿轮的螺旋方向时,应使小齿轮的轴向力（）锥顶。 A、指向 B、离开 C、偏向 2．当要求对轴的支撑位置特别精确时，应采用：（） A、滑动轴承 B、滚动轴承 3．齿轮的标准压力角是指（）上的压力角。 A、节圆 B、分度圆 C、齿顶圆 4．对轴上零件与轴采用键连接时要求对中性高，应采用（） A、平键 B、半圆键 C、花键 5．零件在工作中发生断裂或塑性变形是因为：（） A、强度不足 B、刚度不足 6．汽车最小转弯半径是指转向盘转至极限位置时，从转向中心到（）接地的中心距离。 A、前外轮 B、前内轮 C、后外轮 D、后内轮 7．当汽车在（）情况下，离合器的滑磨功最大。 A、爬坡 B、起步 C、换档 D、高速行驶 8．若传动轴（）时，其临界转速可以提高。 A、采用实心轴 B、采用空心轴 C、增加长度 D、采用橡胶支承 9．采用变刚度特性曲线的悬架，对于载荷变化较大的货车而言，是会明显地改善（） A、行驶平顺性 B、操纵稳定性 C、动力性 10．制动蹄领蹄的效能因素（）从蹄效能因素。 A、小于 B、大于 C、等于 11．当钢板弹簧的垂直刚度不变时，增加主片长度对于弹簧纵向角刚度值大小影响是（）。 A、无法确定 B、保持不变 C、变小 D、变大 12．在离合器压盘的驱动方式中，（）是一种无间隙无摩擦传动。 A、凸块—窗孔式 B、销钉式 C、钢带式 D、键块式 三、多项选择（每题1分，共11分） 1、下列万向节中，属于不等速万向节的是（），属于准等速万向节的是（），属等速万向节的是（） A、双联式万向节 B、球叉式万向节 C、三销式万向节 D、常用十字轴式万向节 E、球笼式万向节 2、汽油机燃烧室一般可分为（） A、楔形燃烧室 B、ω型燃烧室 C、盆形燃烧室 D、半球形燃烧室 3、汽车型号中阿拉伯数字代表着不同车型，一般用（）代表自卸车，用（）代表牵连引车，用（）代表专用汽车 A、1 B、2 C、3 D、4 E、5 F、6 G、7 H、8 I、9 J、0 4、下列制动器中，（）属于平衡式制动器 A、双向自增力式 B、双领蹄式 C、领从蹄式 D、双从蹄式 E、双向双领蹄式 5、主减速器按齿轮副结构形式分，可以分为（） A、圆锥齿轮式 B、伞形齿轮式 C、准双曲线齿轮式 D、圆柱齿轮式 6、下列属前轮主销定位的参数有（） A、主销后倾角 B、主销内倾角 C、前轮外倾角 D、前轮前束 7、转向轮定位参数的主要参数有（） A、主销后倾角 B、主销内倾角 C、前轮外倾角 D、前轮前束 8、按驾驶室与发动机相对位置的不同，货车可分为（）形式。 A、长头式 B、短头式 C、平头式 D、偏置式 9、为保证变速箱换档工作可靠，一般采用（）等锁定装置。 A、自锁装置 B、联锁装置 C、倒档锁装置 D、互锁装置 E、选档锁装置 F、开关锁装置

汽车设计期末考试试题A

吉林大学汽车工程学院本科课程考试试卷A 一、名词解释（每小题3分，共21分） 1.汽车整备质量； 2.汽车质量系数； 3.悬架动挠度； 4.侧倾中心； 5.转向器传动间隙特性； 6.转向系力传动比； 7.制动器效能因数。 二、简述下列问题（共32分） 1、为了保证变速器具有良好的工作性能，设计变速器时应当提出哪些要求？（8分） 2、汽车悬架设计过程中，应满足哪些基本要求？（8分） 3、主减速器设计过程中，主、从动齿轮的齿数应当如何选择才能保证具有合理的传动特性和满足结构布置的要求？（5分） 4、简述钢板弹簧各片长度的确定过程。（6分） 5、何谓螺旋锥齿轮和双曲面齿轮的螺旋角?对于螺旋锥齿轮和双曲面齿轮而言，其主动和从动齿轮的螺旋角是否相等，为什么?（5分） 三、结构方案分析（共18分） 1、发动机前置前轮驱动的布置形式，现今在经济型轿车上得到广泛应用，其主要原因是什么？而发动机后置后轮驱动的布置形式在客车上得到广泛应用，其原因又是什么？（10分） 四、设计参数选择（共14分） 1、试说明汽车总体设计时，哪些因素对轴荷分配的选取产生影响？（6分） 2、何谓离合器后备系数？影响其取值大小的因素有哪些？（8分） 五、综合分析（共15分） 1、汽车驱动工况下，试分析钢板弹簧的受力状态并对其进行强度验算，指出危险段面在何处？（8分） 一、名词解释（每小题3分，共21分） 1.汽车整备质量：车上带有全部装备（包括随车工具、备胎等），加满燃料、水，但没有装货和载人时的整车质量。 2. 汽车质量系数：汽车装载质量与整车整备质量的比值，η =me/m0。 m0 3. 悬架动挠度：从满载静平衡位置开始，悬架压缩到结构允许的最大变形时，车轮中心相对车架（车身）的垂直位移fd。 4. 侧倾中心：在侧向力的作用下，车身在通过左、右车轮中心的横向平面内发生侧倾时，相对于地面的瞬时摆动中心。 5. 转向器传动间隙：是指各种转向器中传动副（如齿轮齿条式转向器的齿轮与齿条传动副；循环球式转向器的齿扇与齿条传动副）之间的间隙。该间隙随转向盘转角的大小不同而改变，这种变化关系称为转向器传动副传动间隙特性。 6. 转向系力传动比：从轮胎接地面中心作用在两个转向论上的合力2Fw与作用在转向盘手力Fh 。 之比，称为转向系力传动比i p 7. 制动器效能因数：在制动毂或制动盘的作用半径R上所得到的摩擦力（Mμ/R）与输入力F0之比。 二、简述下列问题 1、为保证变速器很好地工作，设计变速器时应当满足哪些主要要求？（8分） （1）保证汽车有必要的动力性和经济性。（1分） （2）设置空档，用来切断动力。（1分） （3）设置倒档。（1分） （4）设置动力输出装置。（1分） （5）换档迅速、省力、方便。（1分） （6）工作可靠，无跳档、乱档、换档冲击现象。（1分）

汽车设计试题(A)及答案

函谷 汽车设计试题（A） 姓名：得分： 一、判断题；（对的在括号内打√，错的在括号内打Ⅹ）15 1、汽车的型式是指汽车的轴数、驱动型式、布置型式、以及车身（或驾驶室）型式而言。（） 2、动力系是满足汽车具有最佳的动力性和燃油经济性。（） 3、离合器压紧弹簧有圆柱弹簧、矩形弹簧、圆锥弹簧和膜片弹簧。 （） 4、同步器的种类有常压式、惯性式、惯性增力式三种型式。（） 5、变速器高档齿轮变位系数的选择是按等弯曲强度分配变位系数。 （）6、用于变速箱和后桥之间的万向节的两万向节交角始终是相等的。 （） 7、衡量后桥承载能力的大小是后桥的主减速比。（） 8、9.00R20表示轮胎断面高度9in，轮辋直径20in ，R表示子午线胎。（） 9、悬架对汽车的行使平顺性、稳定性、通过性、燃油经济性等多种性能有影响。（）10、横梁的作用在于连接左右纵梁还可以为安装某些总成提供装置点。（）11、车身的结构形式可分为有车架式、非承载式、无车架式。（） 12、某一整体式前桥用在2m轴距车上，现又用在3m轴距的车上。 （）13、双轴汽车双回路制动系统的制动方式可分为II型、X型、HH型、LL型、HI型。（）14、汽车动力性参数是指D0max、D II max、比功率、比转矩、加速时间、最高车速、转向特性等。（） 15、驻车制动器应能使汽车满载时可靠20%的坡道上。（） 二、单项选择题（把正确的写在括号内）25 1、一般载货汽车的后悬与轴距的关系是（）。 A ≤60% B 一般在55—60%之间 C ≤55% D ≤50% 2、汽车最小转弯半径是指转向盘转至极限位置时，从转向中心到（）接地的中心距离。 A、前外轮 B、前内轮 C、后外轮 D、后内轮 3、在离合器中装设扭转减振器（）。 A、降低传动系峰值载荷 B 降低传动系固有频率 C 消除传动系振动 D 消除传动系噪音 4、选择变速器主要参数时，常以（）为根据。 A、发动机最大功率 B 发动机最高转速 C 发动机最大扭矩 D 传 动系总传动比要求

汽车设计课程设计

西安交通大学 汽车设计课程设计说明书 载货汽车汽车动力总成匹配与总体设计 姓名： 班级： 学号： 专业名称： 指导老师： 日期：2104/12/1

题目： 设计一辆用于长途运输固体物料，载重质量20t 的重型货运汽车。 整车尺寸：11980mm×2465mm×3530mm 轴数：4；驱动型式：8×4；轴距：1950mm+4550mm+1350mm 额定载质量：20000kg 整备质量：11000kg 公路最高行驶速度：90km/h 最大爬坡度：大于30% 设计任务： 1) 查阅相关资料，根据题目特点，进行发动机、离合器、变速箱传动轴、 驱动桥、车轮匹配和选型； 2) 进行汽车动力性、经济性估算，实现整车的优化匹配； 3) 绘制车辆总体布置说明图； 4) 编写设计说明书。 本说明书将从整车主要目标参数的初步确定、传动系各总成的选型、整车性能计算、发动机与传动系部件的确定四部分来介绍本课程设计的设计过程。

1.整车主要目标参数的初步确定 1.1发动机的选择 1.1.1发动机的最大功率及转速的确定 汽车的动力性能在很大程度上取决于发动机的最大功率。设计要求该载货汽车的最高车速是90km/h ，那么发动机的最大功率应该大于等于以该车速行驶时的行驶阻力功率之和，即: )76140 3600( 1 3 max max max a D a a T e u A C u f g m P ?+??≥ η （1-1） 式中 max e P ——发动机最大功率，kW ； T η——传动系效率（包括变速器、传动轴万向节、主减速器的传动效率），参考传动部件传动效 率计算得：95%95%98%96%84.9%T η=???=，各传动部件的传动效率见表1-1； 表1-1传动系统各部件的传动效率 a m ——汽车总质量，a m =31 000kg （整备质量11 000kg,载重20 000kg ）； g ——重力加速度，g =9.81m ／s 2 ； f ——滚动阻力系数,由试验测得，在车速不大于100km/h 的情况下可认为是常数。轮胎结构、 充气压力对滚动阻力系数有较大影响，良好路面上常用轮胎滚动阻力系数见表1-2。取0.012f =。 表1-2良好路面上常用轮胎滚动阻力系数 D C ——空气阻力系数，取D C =0.9；一般中重型货车可取0.8~1.0；轻型货车或大客车0.6~0.8；

车身设计期末考试题卷A(附答案版)【2020年最新】

科目: 车身设计任课教师： 题目一二三四五六总分 得分 一、填空题：（30分，每空1分） 1、轿车设计时性能良好主要体现在：舒适性、安全性、可靠性、视野性、乘坐 方便性、操纵方便性。 2、常见汽车设计模式：新车开发、改型设计、局部改动、微小改进。 3、车身总布置原则有：人机工程学的原则、空气动力特性、防护性能、尺寸与 空间、质量和工艺性、标准化、系列化和通用化、协调性原则、综合性原则、“见缝插针”原则、“大多数人”原则、方便性原则。 4、轿车车身总布置方法有：从内到外法，从外到内法；分别适用于新车型开发 和改型车设计。 5、现代货车驾驶室按其结构分有长头式、短头式、平头式、偏置式。 二、概念题：（20分，每题4分） 1、什么是白车身？其组成是什么？已经装焊好但尚未喷漆的白皮车身。 2、绿色设计？设计上就考虑产品对环境影响因素和预防污染措施，从起源就重 视产品可能对环境产生的影响，而非等产品及其工艺已对环境产生不良后果后 再采取防治措施，力求使产品对环境影响降到最低程度。 3、手伸及界面？以正常驾驶姿势坐在座椅中、身系安全带、一手握住方向盘时 另一手所能伸及的最大空间界面。 4、零部件通用化？在载重力（或载客量）接近或同一系列的车型上，尽量采用

相同结构和尺寸的零部件。 5、操纵方便性？驾驶员能够清晰地看到仪表上的所有数据和各种显示，仪表的 表面不眩目，不会被转向盘、手柄或其它部件所遮挡，驾驶员与方向盘，各种 踏板，仪表板，各种操纵手柄的相对位置要合理。 三、简答题：（20分，每题5分） 1、车身的作用是什么？实现整车功能作用；车身品质影响整车动力性、经济性、平顺性、操纵稳定性、乘坐舒适性、行驶安全性等；为乘员提供舒适的乘坐空 间和室内环境；安全结构和保护装置为乘员提供保护；良好气动造型，减少空 气阻力；增强轿车的美观性，工具和艺术兼具。 2、离地间隙线是所有各个范围高度线概括而成的总曲线，它由哪几部分组成？ 前方街沿高度、后方街沿高度、底板高度、接近角、离去角、纵向通过角、油 箱高度线，发动机及发动机辅助部件的最低边界线。 3、眼椭圆有哪些应用？前风挡玻璃及除霜部位的确定、风窗遮阳带位置的确定、汽车后视镜位置设计及视野校核、涉及眼睛与头部转动时车身 A B C 立柱盲区的求作、汽车仪表板盲区的求作。 4、举例说明车身表面分型面是如何划分的？基于材料的分割：玻璃窗、车灯、 保险杠、散热器隔栅、通风栅板、密封条、装饰条等；基于功能的分割：发动 机罩、行李厢盖、门、后视镜、门外把手、锁等；基于工艺的分割：翼子板、 车顶、侧构件、后围板、窗框等。 四、分析题：（18分，每题6分） 1、试论述双层客车和铰接客车客车的异同点？双层客车：双层甲板，多用于市 内或城市间，具有较好路面的线路车，载客多、占用空间小，上层视野敞亮等 优点，但上层乘客上下车较不方便，且稳定性应特殊考虑。铰接客车：类型常

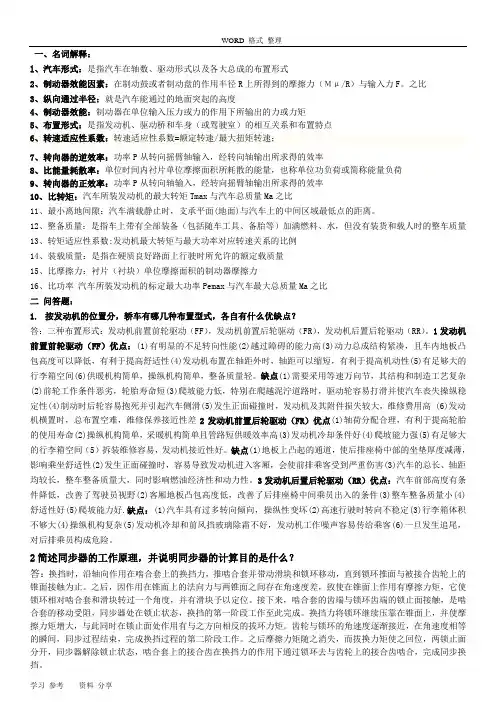

汽车设计复习题及答案1

第一章汽车的总体设计 1.总体设计的任务？ 1．正确选择性能指标、重量和尺寸参数，提出整车总体设计方案。2．对各部件进行合理布置，并进行运动校核。 3 . 对汽车性能进行精确控制和计算，保证主要性能指标的实现。 4. 协调各种矛盾。 2.汽车总体设计应满足的基本要求。 1汽车各项性能成本，要求达到企业商品计划中的指标 2严格遵守贯彻相关法规注意不侵犯专利 3尽最大可能去贯彻三化 4进行有关运动学方面的校核，保证汽车有正确的运动和避免运动干涉5拆装和维修方便 3.简述汽车开发程序。 1汽车新产品开发流程2概念设计3目标成本4试制设计5样车试制和试验6生产准备阶段7销售 4.设计任务书包括哪些内容？ 1可行性分析 2产品型号及其主要功能技术规格和性能参数 3整车布置方案的描述及各主要总成结构特性参数 4国内外同类汽车技术性能的分析对比 5本车拟采用的新技术新材料和新工艺 5.不同形式汽车的区别主要体现在哪些方面？轴数、驱动形式和布置形式 6.按发动机的位置分，汽车有哪几种布置型式，各自有什么优缺点？ 1前置前轮驱动：优点前桥轴荷大有明显的不足转向性能，越过障碍的能力高，动力总成结构紧凑，提高汽车机动性扫热好，操纵机构简单整备质量轻；缺点万向节结构复杂，前轮命短，上坡能力低易打滑侧滑，发动机横置时总体布置困难 2前置后轮驱动优点轮胎使用寿命高，不需等速万向节，操纵机构简单发动机冷却条件好，爬坡能力强，拆装维修方便；缺点地板有突起通道影响舒适性，正面碰撞前排受严重伤害，整车整备质量增加，经济性动力性不佳 3后置后轮驱动优点动力总成结构紧凑，汽车前部高度降低增加了视野， 改善了后排座椅中间座位成员出入 的条件舒适性高，整车整备质量小， 爬坡能力高，汽车机动性能好；缺点 后桥负荷重操纵性差，操纵结构复杂 高速操纵不稳定，发动机冷却玻璃除 霜带来不利，汽车追尾后排乘客受严 重伤害，行李箱体积不大。 7.什么叫整车整备质量？各种车辆 的汽车装载质量（简称装载量）是如 何定义指车上带有全部装备加满燃 料水但没有装货和载人时的整车质 量。。 汽车载质量是指在硬质良好的路面 上行驶时所允许的额定载质量 8.何谓汽车的轴荷分配？汽车轴荷 分配的基本原则是什么？ 汽车在空载或满载静止状态下各车 轴对支撑平面的垂直负荷，也可用占 空载或满载总质量的百分比来表示。 驱动桥应有足够大的负荷，而从动轴 上的负荷可以适当减小以利减小从 动轮滚动阻力和提高在环路面上的 通过性，为了保证汽车有良好的操作 稳定性又要求转向轴的负荷不应过 小。 9.汽车的主要参数分几类？各类又 含哪些参数？各质量参数是如何定 义的？ 1动力性参数：最高车速·加速时 间·上坡能力·比功率比转矩 2燃油经济性 3汽车最小转弯直径 4通过性几何参数：最小离地间隙·接 近角·离去角·纵向通过半径 5操纵稳定性：转向特性参数·车身 侧倾角·制动前俯角6制动性参数7 舒适性 10.汽车的动力性参数包括哪些？ 最高车速·加速时间·上坡能力·比 功率比转矩 11.汽车总布置草图三维坐标系的基 准线？ 车架上平面线z坐标线，前轮中心线 x坐标线，汽车中心线y坐标线 12.总布置设计的一项重要工作是运 动校核，运动校核的内容和意义？内 容 从整车角度出发进行运动学正确性 的检查，对于有相对运动的部件或零 件进行运动干涉检查。意义如发动机 前置时，会因采用中间轴式火两轴式 变速器的不同时变速器输出轴的转 动方向不同，这就影响主减速器的结 构，因此必须进行运动学方面的检查 以保证有足够的前进挡数。又如转向 路的转动方向必须与转向盘的转动 方向一致，为此应对螺杆的旋向摇臂 的位置转向传动机构的构成等进行 运动学正确性的的检查。 第二章离 合器设计 2.离合器的主要功用？ 1、切断和实现发动机对传动系的动 力传递，确保汽车平稳起步。 2、换挡时将发动机与传动系分离， 减少齿轮冲击。 3、限制传动系的最大转矩。 4、 降低传动系的振动和噪声 3.设计离合器和离合器操纵机构时， 各自应当满足哪些基本要求？ 1）在任何行驶条件下，能可靠地传 递发动机的最大转矩。2）接合时平 顺柔和，保证汽车起步时没有抖动和 冲击。3）分离时要迅速、彻底。4） 从动部分转动惯量小，减轻换挡时变 速器齿轮间的冲击。5）有良好的吸 热能力和通风散热效果，保证离合器 的使用寿命。6）避免传动系产生扭 转共振，具有吸收振动、缓和冲击的 能力。7）操纵轻便、准确。8）作用 在从动盘上的压力和摩擦材料的摩 擦因数在使用过程中变化要尽可能 小，保证有稳定的工作性能。9）应 有足够的强度和良好的动平衡。10） 结构应简单、紧凑，制造工艺性好， 维修、调整方便等 离合器操纵机构应当满足哪些基本 要求：1.踏板力要尽可能小 2.踏板 行程一般在80-150mm范围内，最大 不超过180mm 3.应有踏板行程调整 装置，以保证摩擦片磨损后分离轴承 的自由行程可以复原 4.应有踏板行 程限位装置，以防止操纵机构的零件 因受力过大而损坏 5.应具有足够的 刚度 6.传动效率要高 7.发动机振 动及车架和驾驶室的变形不会影响 其正常工作 8.工作可靠、寿命长。 维修保养方便 4.按从动盘数目不同，离合器分为哪 几种类型：单片双片多片 5.按弹簧布置形式不同，离合器分为 哪几种类型：圆周布置中央布置斜 向布置 6.按压紧弹簧形式不同，分哪几种类 型：圆柱螺旋弹簧圆锥螺旋弹簧膜 片弹簧 7.按离合器分离时作用力方向的不 同，离合器分为哪几种类型：推式拉 式 8.离合器的主要参数有哪些：后备系 数单位压力摩擦片外径、内径和厚 度摩擦因数、摩擦面数和离合器间 隙 9.何为离合器的后备系数？影响其 取值大小的因素有哪些：后备系数是 离合器设计中的一个重要参数，它反 映了离合器传递发动机最大转矩的 可靠程度 影响离合器后备系数取值大小的因

汽车设计(课程设计)钢板弹簧(DOC)

汽车设计——钢板弹簧课程设计 专业：车辆工程 教师：R老师 姓名：XXXXXX 学号：200XYYYY 2012 年7 月3 日

课程设计任务书 一、课程设计的性质、目的、题目和任务 本课程设计是我们在完成基础课、技术基础课和大部分专业课学习后的一个教学环节，是培养我们应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。 1、课程设计的目的是： （1）进一步熟悉汽车设计理论教学内容； （2）培养我们理论联系实际的能力； （3）训练我们综合运用知识的能力以及分析问题、解决问题的能力。 2、设计题目: 设计载货汽车的纵置钢板弹簧 (1) 纵置钢板弹簧的已知参数 序号弹簧满载载荷静挠度伸直长度U型螺栓中心距有效长度 1 19800N 9.4cm 118cm 6cm 112cm 材料选用60Si2MnA ,弹性模量取E=2.1×105MPa 3、课程设计的任务： （1）由已知参数确定汽车悬架的其他主要参数； （2）计算悬架总成中主要零件的参数； （3）绘制悬架总成装配图。 二、课程设计的内容及工作量 根据所学的机械设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程，完成下述涉及内容： 1．学习汽车悬架设计的基本内容 2．选择、确定汽车悬架的主要参数 3．确定汽车悬架的结构 4．计算悬架总成中主要零件的参数 5．撰写设计说明书 6．绘制悬架总成装配图、零部件图共计1张A0。 设计要求： 1. 设计说明书 设计说明书是存档文件，是设计的理论计算依据。说明书的格式如下： （1）统一稿纸，正规书写； （2) 竖订横写，每页右侧画一竖线，留出25mm空白，在此空白内标出该页中所计算的主要数据； （3) 附图要清晰注上必要的符号和文字说明，不得潦草； 2. 说明书的内容及计算说明项目 (1)封面；（2）目录；（3）原始数据及资料；（4）对设计课题的分析；（5）汽车纵置钢板弹簧简图；（6）设计计算；（7）设计小结（设计特点及补充说明，鉴别比较分析，个人体会等）；（8）参考文献。 3. 设计图纸 1）装配总图、零件图一张（0＃）；

汽车营销期末试题及答案

《汽车营销》期末考试试题 ( 提示：本考试试卷共五大题， 6页，满分为100分。考试时间为90分钟 ) 一、 选择题（本题共15题，共30分） 1、销售完成后的服务及售后服务，它主要包括 （ ）。 A 、产品的安装、调试、维修、保养 B 、人员培训、技术咨询 C 、车辆装饰和零配件的供应 D 、各种办证或许诺的兑现等 2、福特汽车根据消费者需求的变化推出了不同型号、不同颜色的汽车，重新打开了销路，这种做法体现的是（ ）。 A 、产品观念 B 、市场营销观念 C 、社会营销观念 D 、推销观念 3、汽车经销企业的所经销的商品是：（ ）。 A 、汽车 B 、汽车实体产品＋服务 C 、服务 D 、好的经营理念 4、机动车行驶证上没有的信息是（ ）。 A 、发动机号码 B 、车牌号码 C 、车辆照片 D 、车主身份证号码 5、汽车的爬坡能力反映了汽车的（ ）。 A 、稳定性 B 、平顺性 C 、安全性 D 、动力性 6、汽车的（ ）通常又被称为汽车的乘坐舒适性。

A、稳定性 B、平顺性 C、安全性 D、车身及空间评价 7、让顾客进行试乘试驾，目的是（）。 A、提高顾客的体验价值 B、提高顾客的期望价值 C、提高顾客的使用价值 D、提高汽车的实际价值 8、对汽车产品进行介绍时，正确采用六方位法介绍的是（）。 A、必须按照顺序进行 B、对每一个顾客都要全面的对车型进行介绍 C、根据顾客的实际情况，选择方位和准备介绍的内容 D、针对顾客的疑问随问随答 9、从原则上讲，汽车综合服务必须以（）为导向。 A、效率 B、利润 C、效果 D、顾客 10、汽车强制险的险种是（）。 A、附加险 B、车辆损失险 C、不计免赔特约保险 D、第三者责任险 11、斯巴鲁汽车公司1997年下半年推出购买一辆车型，可获得一年免费维护，10 万 km 内保修，并赠送 8000 元消费卡等一系列措施。这属于（）促销方式。 A、广告宣传 B、人员推销 C、销售促进 D、公共关系 12、当顾客初次来店时，销售顾问的首要目的是：（） A、实现交易 B、提供技术咨询 C、实现沟通，取得顾客的信任 D、端茶倒水，热情接待 13、从实质上看，顾客购买汽车的目的是（）。 A、买车比较方便 B、价格便宜 C、能够得到他周围人的认同 D、有现实需求

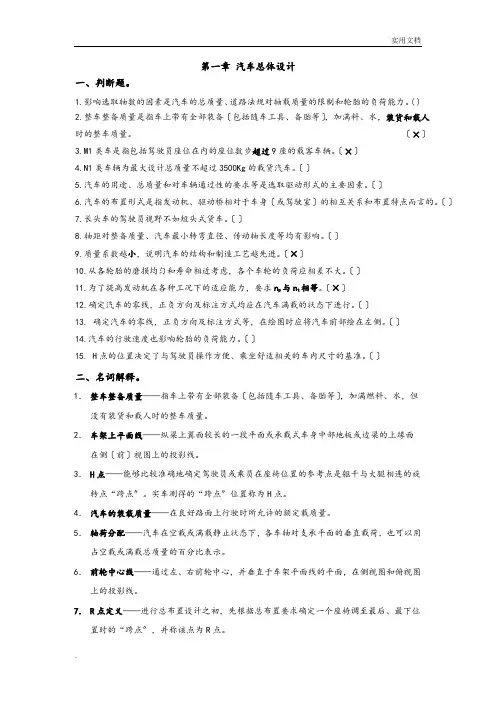

汽车设计复习题(带答案)

一填空题： 1．汽车是由动力、底盘、车身、电器仪表等四部分组成的。 2．概念设计是指从产品创意开始，到构思草图、出模型和试制出概念样车等一系列活动的全过程。 3．按照乘用车发动机的布置形式，乘用车的布置形式主要可分为发动机前置前轮驱动（FF）， FR ， RR 三种。 4．影响选取轴数的因素主要有汽车的总质量、道路法规对轴载质量的限制和轮胎的负荷能力以及汽车的结构等。 5．整车整备质量是指车上带有全部装备，加满燃料、水、但没有装货和载人时的整车质量。 6．汽车的轴荷分配是指汽车在空载或满载静止状态下、各车轴对支承平面的垂直负荷，也可以用占空载或满载总质量的百分比来表示。 7．汽车动力性参数包括最高车速、加速时间、上坡能力、比功率和比转矩等。8．汽车的燃油经济性用汽车在水平的水泥或沥青路面上，以经济车速或多工况满载行驶百公里的燃油消耗量来评价。 9．汽车最小转弯半径是指转向盘转至极限位置时，汽车前外转向轮轮辙中心在支承平面上的轨迹圆的半径 . 10.影响汽车最小转弯半径的因素有汽车本身的因素（包括汽车转向轮最大转角、汽车轴距、轮距及转向轮数）、法规及使用条件（有关的国家法规规定和汽车的使用道路条件）。 11．汽车的制动性是指汽车在制动时，能在尽可能短的距离内停车且保持方向稳定，下长坡时能维持较低的安全车速并有在一定坡道上长期驻车的能力。12．汽车舒适性是指汽车为乘员提供舒适的乘坐环境和方便的操作条件。13．汽车发动机的气缸有直列、 V型和水平对置三种排列形式。

14．乘用车的车身由机舱、客舱和行李舱三部分组成。 15．乘用车车身基本形式有折背式、直背式和舱背式三种。 16．在总体布置中，进行运动检查包括两方面的内容：从整车角度出发进行运动学正确性的检查；对于有相对运动的部件或零部件进行运动干涉检查。17．目前广泛采用的摩擦离合器主要包括主动部分、从动部分、压紧机构和操纵机构等四部分。 18．在扭转减振器中扭转刚度和阻尼摩擦元件间的阻尼摩擦转矩是两个主要参数，决定了减振器的减振效果。 19．离合器摩擦片所用的材料主要有石棉基材料、粉末冶金材料和金属陶瓷材料。 20．汽车工作的道路条件越复杂，比功率越小，变速器的传动比范围越大。21．变速器齿轮有直齿圆柱齿轮和斜齿圆柱齿轮两种。直齿圆柱齿轮仅用于低档和倒档。 22．变速器换档机构有直齿滑动齿轮、啮合套和同步器换挡三种形式。23．增加的变速器的档位数，能够改善汽车的动力性和燃油经济性以及平均车速。 24．变速器的传动范围是指最低挡传动比与最高挡传动比的比值。 25．影响最低传档传动比选取的因素有：发动机的最大转矩和最低稳定转速所要求的汽车最大爬坡能力、驱动轮与路面间的附着力、主减速比和驱动轮的滚动半径以及所要求达到的最低稳定行驶车速等。 26．变位齿轮主要有两类：高度变位和角度变位。 27．变速器齿轮的损坏形式主要有：轮齿折断、齿面疲劳剥落、移动换挡齿轮端部破坏以及齿面胶合。 28．变速器齿轮多数采用渗碳合金钢，其表层的高硬度与心部的高韧性相结合，
