输油管道工程施工方法及技术措施方案
1工艺管道施工方案
1.1施工前的技术准备工作
1) 有完整的焊接工艺评定及工艺规程；
2) 合格焊工登记表及焊工合格证交监理审查认可；
3) 编制质量通病防治手册发放到班组；
4) 编制详细的方案，并向班组进行技术交底。
1.2现场准备
1）主材堆放场地设置；
2）规划管道预制场地；
3）现场布置电焊机棚及焊条二级库，其中焊条二级库须配置烘、烤箱各一只。
1.3施工工艺程序
图纸会审和设计交底→编制材料计划→编制施工方案→技术和安全技术交底→原材料检查验收→除锈防腐→现场实测→管道预制、阀门试压、安全阀调试→标识﹑清洁保护﹑运输→管道安装→系统试验、吹洗→防腐保温→系统调试→交工→竣工验收
1.4 材料验收及检验
1）所有管材、管道附件、阀门必须具有制造厂的合格证明书，内容齐全，且合格证的标准应与设计标准相符，否则应进行必要的机械性能及化学成分的复测。
2）对SHB类管道应按5%的比例进行外径及壁厚测量，其尺寸偏差应符合部颁或合同规定的标准。
3）管子、管件、阀门在使用前应进行外观检查，其表面应符合下列要求：a无裂纹、缩孔、夹渣、折迭、重皮等缺陷。
b无超过壁厚负偏差的锈蚀、凹陷及其他机械损伤。
c 螺纹、密封面良好，精度及光洁度达到设计要求和制造标准。
d有材质标记。
4）施工人员在管子、管件、阀门使用前应按设计要求核对其规格、材质、型号等。
5）法兰密封面应平整光洁，不得有毛刺及径向沟槽。
6）螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动现象。
7）石棉橡胶垫片应质地柔韧、无老化变质或分层现象，表面不应有折损、皱纹等缺陷。
8) 阀门检验(为便于操作计划在生产厂家进行)
a 阀门安装前，逐个对阀体进行液体压力试验，试验压力为公称压力的1.5倍,停压5分钟无泄露为合格.
b 试验合格的阀门，应及时排尽内部积水，并吹干。密封面上应涂防锈漆，关闭阀门，密闭出入口，挂上合格标识牌。
c 对有上密封结构的阀门, 逐个对上密封进行试验,试验压力为公称压力的
1.1倍.试验时关闭上密封面,并松开填料压盖,停压4min,无渗漏为合格。
1.5管道预制
1）按照设计院提供的单线图仔细核对，复核无误后，进行单线图二次设计，二次设计尽量做到每一张图纸为一个预制管段。单线图二次设计的目的是服务于现场的预制安装，明确施工者的责任，便于进行质量检查的追溯。
2）管道下料前，应仔细核对所用管子、管件的规格、材质、等级是否与图纸一致。
3）预制时要考虑到把固定口留在易焊接、易组对的地方，预制的法兰、焊缝及其他连接件应避开支架、梁及管托。
4）管支架、管托架等均在现场制作安装。
5）管子切割：采用氧气乙炔火焰或半自动切割机切割，切口质量符合下列要求：
a 切口表面平整，不得有裂纹、重皮、毛刺、凹凸、缩口等。熔渣、氧化铁等应予以清除。
b 切口平面的倾斜偏差不应大于管子直径的1%，且不得超过3mm。
c 所有的管道坡口均采用手提式砂轮磨光机二次加工。
6）预制好管段要逐根清扫或擦拭，管段外面不得有泥巴等脏物。管段内部不得有砂土、浮锈、铁屑、焊渣、水、油及其他杂物，清理完毕后按共检程序由质量检查员检查认可后及时封堵两端管口。
7）所有预制好的管段均做好标识，标识直接用油漆喷在管段上，标识中要注明管线号，具体位置由管段上的焊口号确定。
8）预制好的管段按现场的施工进度分批运输，运输过程中要按以下要求进行：
a 对小的管件进行装箱运输。
b 对细长管段,采取多点支承,防止变形。
c 对所有管段在运输过程中的受力点利用方木块绑扎，保护防腐层。
1.6 管道安装
1) 管道安装采取先里后外、先大后小、先高空后地面的施工原则。
2）管道安装前到先现场复测管段尺寸，对设备管口方位、预埋铁、钢结构等涉及管道安装的内容进行复查。
3）法兰安装其平行偏差小于1.5/1000法兰外径，对SHB级管道最大不超过1.0mm，，间距均不超过垫片厚±2.0mm。
4）管子对口后应垫置牢固，避免焊接过程中产生变形。
5）管子连接时，不得用强力对口、加热管子、加偏垫或多层垫等方法来消除接口端面的空隙、偏差、错口或不同心等缺陷。
6）使用的螺栓根据图纸仔细核对其规格、尺寸、材质，紧固螺栓应对称均匀、松紧适度。
7）管道安装过程中焊缝位置按下列要求布置：
a.直管段两环焊缝最小间距大于100mm以上。
b.焊缝距弯管起弯点不得小于100mm以上。
c.焊缝距支、吊架净距不小于管外径。
d.在管道焊缝上不得开孔，如必须开孔，焊缝应经无损探伤检查合格。
8）管道安装应横平竖直，其安装允许偏差：
坐标及标高：15mm
水平管弯曲：1/1000 ，最大20mm
立管垂直度：2/1000 ，最大15mm
成排管段间距：+5mm
交叉管道外壁或保温层间距：+10mm
9）与传动设备连接的管道应满足下列要求：
a.安装前应先安装支架，不得将管道及阀门等的重量或力矩附加在管道上。
b.安装应从机械的一侧开始安装，其水平度或铅垂度偏差，SHB级管道1mm/m。
10) 阀门安装
阀门安装前应检查填料，其压盖螺栓须有足够的调节余量，安装前还应按设计要求核对型号，并按介质流向确定安装方向，安装时在关闭状态下进行。
11）支吊架安装
a支﹑吊架制作严格按实际图纸进行，并不得有漏焊﹑欠焊或焊接裂纹等缺陷。
b.在管道安装的同时，应及时进行支、吊架的固定和调整工作，支、吊架位置应正确，安装平整牢固，与管子接触良好。
c.固定支架应严格按设计要求安装
d.导向支架、滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象，其安装位置应从支承面中心位移反向偏移，偏移值应为位移值之半，保温层不得妨碍热位移。
12）陆域部分管道安装：
a.利用引桥面20~24轴做为材料供给、预制平台，以保证堤埂部分工艺
管道制安
b.利用堤埂间距8m的砼管架，采用φ48*3.5的焊接钢管搭设宽2m的施
工通道平台（见附图）
c.利用平台通道逐步推进施工
1. 7焊接技术要求
1）焊工必须持证上岗，合格证必须在有效期内，且施焊时严格按焊接工艺卡执行，焊后应及时敲打药皮。
2）焊条入库验收与检验
a焊条入库应具备质保书，焊条包装物不得有破损，且不得受潮和被雨淋；
b检查焊条说明书和质量保证书的内容是否与相应焊条标准相一致；
c检查焊条包装上的标记，其型号、数量、牌号、规格、生产批号等是否与质量保证书相一致，并符合标准要求；
d检查焊条的外观质量；
e验收合格的焊条应立即移入合格区，并办理材料入库单。对验收不合格的焊条应立即做上隔离标记，移入不合格区，并限期由采购人员负责处理。
3）焊条按说明书要求进行烘烤并做好发放记录。
4) 焊接工艺
a.焊接材料一览表
b.支、吊架焊接角焊缝高度不能低于较薄件厚度，
c.化工管道焊接主要采用氩弧焊打底、手工电弧焊盖面工艺。
6) 焊接工序
坡口加工→坡口表面清理→组对→点焊→焊接→焊缝清理检查→无损探伤→不合格片返修。
7) 焊接一般技术要求
a.焊接时不得在焊接表面上引弧和试验电流，并应注意起弧和收弧的质量，收弧时应将弧坑填满，层间接头应错开。
b.焊接时应防止穿堂风、阴雨，刮大风时应采取遮挡措施，搭设防雨、防风棚子，以保证焊接质量。
c.管子、管件组对，其内壁要做到平齐。内壁错边量：SHB管道焊缝不超过壁厚的10%。且不大于1mm。
d.焊口组对前，应用手工或机械方法清理其内外表面。在距焊口20mm范围内不得有油漆、毛刺、锈斑及其他焊接有害物质。
9）焊缝质量要求
b.焊缝内部质量
焊缝内部不得有裂纹，未熔合，未焊透.
1.8管道系统试验
1）试压前技术准备：
a管件、管材的质量合格证明书；
b. 阀门试压记录；
c. 焊接检验记录；
d. 设计变更及材料代用文件；
e. 所有设计变更已完工；
f . 试压、吹扫方案已经批准。
2）现场施工条件：
a. 管道系统全部按设计文件安装完毕。
b. 支、吊架的型式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格。
c. 焊接工作全部结束，并经检查合格。
d. 焊缝及其他检查的部位不应隐蔽。
e. 临时盲板加置正确，安全可靠，标志明显，记录完整。
f. 试验用的压力表经校验合格，精度不得低于1.5级，表的刻度值为最大试验压力的1.5~2倍，压力表不少于2块。
g. 因试验压力不同或其他原因不能参与系统试压的设备、仪表、安全阀及已运行的管道，应加置盲板隔离，并有明显标志。
3）试压程序
a按照试压流程进行系统连接，并设置好高点放空，低点倒淋，开孔处需经监理确认，并在易观测的高点及低点设置压力表。
b 系统连接好后，并做一次全面检查，合格后，打开所有的放空阀及进水阀门，开始缓慢注水，直至高点放空处溢出水一段时间，排尽系统内空气后，依次关闭放空阀门，再关闭进水阀门。
c 液体压力试验时，升压应分级缓慢升压，达到试验压力后停压10min，然后降至设计压力，停压30min，不降压、无泄漏和无变形为合格。
d 气体压力试验时，应逐步缓慢升压。当压力升至试验压力的50%时，停压30min，未发现异常或泄漏，继续按试验压力的10%逐级升压，每级稳压3min，直至试验压力，稳压10min，再降至设计压力，用肥皂水对系统进行仔细检查，以无泄漏为合格。
e 试压过程中，如遇泄漏，不得带压处理，缺陷消除后，重新试验。
f系统试验合格后，应先打开放空阀，然后缓慢降压，将水排尽。
g管道系统试压完毕，应及时拆除所加的临时盲板，核对记录，并填写管道试压记录。
4）系统吹扫
a 管道系统吹扫前，应将调节阀、节流阀、安全阀及仪表件拆除，对已焊在管道上的阀门和仪表，应采取相应的保护措施。
b 不参与系统吹扫的设备及管道系统，应与吹扫系统隔离。
c 管道系统水冲洗时，宜以最大流量进行冲洗，流速不得小于1.5m/s；空气吹扫时，应进行间断性吹扫，并以最大流量进行，且流速不得小于20m/s。
d 吹扫的顺序应按主管、支管、疏排管依次进行。吹出的脏物不得进入已清理合格的设备或管道系统，也不得随地排放。
e经吹扫合格的管道系统，应及时复位，并填写管道吹扫记录。
2泵安装
2.1、泵就位：根据图纸的设计要求，把泵安放在于已处理好的基础面上。
2.2、找平及找正时，水平仪应放在中分面或其它精加面上。
2.3、找平及找正要求见表，

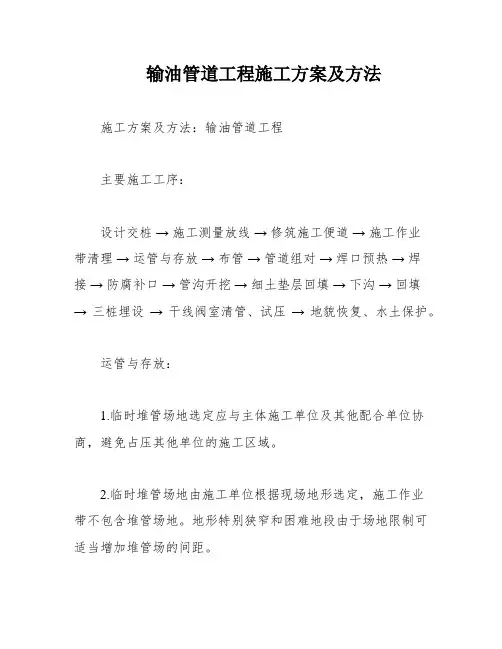

输油管道工程施工方案及方法 1.主要施工工序 设计交桩→施工测量放线→修筑施工便道→施工作业带清理→运管与存放→布管→管道组对→焊口预热→焊接→防腐补口→管沟开挖→细土垫层回填→下沟→回填→三桩埋设→干线阀室清管、试压→地貌恢复、水土保护。 2.运管与存放 2.1.临时堆管场地选定应与主体施工单位及其他配合单位协商，避免占压其他单位的施工区域。 2.2.临时堆管场地由施工单位根据现场地形选定，施工作业带不包含堆管场地。地形特别狭窄和困难地段由于场地限制可适当增加堆管场的间距。 2.3.堆管场地内应修筑运管车辆与吊车进出场的道路，场地上方应无架空电力线。 2.4.运输防腐管时，防腐管与车架或立柱之间、防腐管之间、防腐管与捆扎绳之间垫橡胶板或类似的软材料，捆扎绳外应套橡胶管或其它软质管套。 2.5.装车、卸车时应使用不损坏管口的专用吊钩，绝对不允许直接使用钢丝绳、叉车等，防止对管口保护套圈的破坏，吊钩宽度应大于60mm，深度应大于60mm，与管子接触面做成与管子相同的弧度。在装卸车时要注意管子之间不能相互碰撞或划伤。 2.6.采用拖拉机运管或人工送防腐管时，用橡胶板或草袋子包敷成品管，防止损伤防腐管。 2.7.防腐管装车前，应认真核对管子的防腐等级、壁厚，将不同防腐等级、壁厚的管子分车运输。 2.8.按工程进度，编排不同防腐等级、壁厚管材的运输计划，保证施工顺利进行。 2.9.堆放管子的场地根据现场地形，尽量设置在非耕作区且方便施工的地点； 2.10.堆放管子的场地要平整、压实；无大块石，地面不得积水，地面保持1%～2%的坡度，并设有排水沟； 2.11.管子不允许与地面接触，最下层管子下面铺垫枕木或装满谷糠或干草的麻袋，保证管子与地面的最小距离为0.3m。垫枕木时，枕木上要有厚度不小于5mm的橡胶衬垫层，每层管子之间垫放软垫； 2.12.任何形式的支撑物与管子的接触宽度不应少于0.2m；
