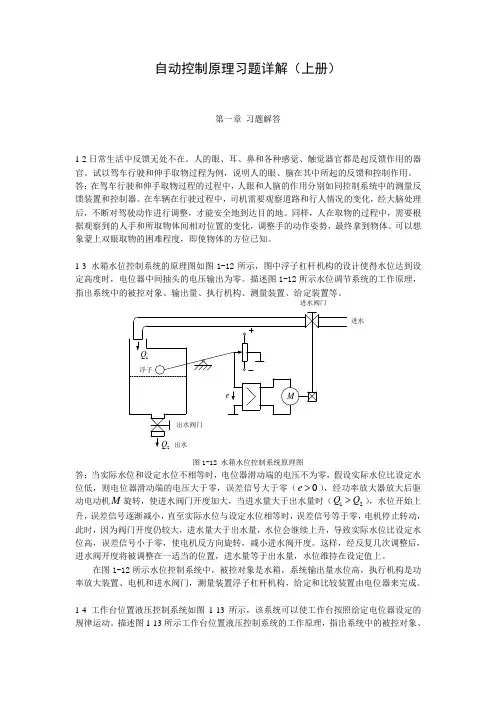

1—1 解释下列名词术语：自动控制系统、被控对象、扰动、给定值、参考输入、反馈。答：自动控制系统：尽量不要人的参与，由控制装置实现的使被控对象的某些属性按人期望的轨迹变化的系统，；
被控对象：要求实现自动控制的机器、设备或生产过程，反应了干扰、控制量和被控量三者之间关系的环节。
扰动：扰动是一种对系统的输出产生不利影响的信号。如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。外扰是系统的输入量。
给定值：被控对象的物理量在控制系统中应保持的期望值
参考输入即为给定值。
反馈：将系统的输出量反馈送到参考输入端，并与参考输入进行比较和控制运算的过程。
1—3 开环控制系统和闭环控制系统各有什么优缺点?
解：开环系统优点：结构简单，缺点：控制的精度较差；
闭环控制系统优点：控制精度高，缺点：结构复杂、有稳定性问题、设计分析麻烦，制造成本高。
1—4 什么是反馈控制系统、前馈控制系统、前馈一反馈复合控制系统?
反馈控制系统：即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭信息回路的控制系统；
前馈控制系统：测量干扰，并根据它对系统的输出进行补偿的控制系统，参考到输入不构成信息回路。
前馈一反馈复合控制系统：对被控变量构成反馈控制系统并对系统在主要干扰进行前馈补偿的复合控制方案。
1—5 反馈控制系统的动态过程(动态特性)有哪几种类型?生产过程希望的动态特性是什么?
答：单调收敛响应、衰减振荡收敛、等幅振荡、发散等四种；生产过程希望的动态特性是衰减振荡收敛。
1—7 对自动控制系统基本的性能要求是什么?最主要的要求是什么?
答：对自动控制系统基本的性能要求是稳定；最主要的要求是稳定性、快速性、准确性。
2-1写出习题2-1图所示各电路网络的传递函数。
（a ） （b ）
(a)
1
)(1
11)()(2122
12+++=
+++
=Cs R R Cs R Cs
R R Cs
R s U s U r c (b)
1
2^//1)()(++=++=RCs LCs RCs
R s C Ls R s U s U r c 2-2 求习题2-2图（b ）所示机械系统与习题2-2图（a ）所示电路网络具有相同形式
的传递函数。
（a ） （b ） 习题2-2图 机械系统与电路网络
解：对于图（b ）所示的电气网络，其传递函数()/()c i U s U s ，可以求得为
1
)(1)(1
111)
()
(2122112
2121221122121221111
22+++++++=+++
+=s C R C R C R s C C R R s C R C R s C C R R s C R s
C R s C R s
C R s U s U r c (1) 而图(a)所示的机械系统的运动方程,设f1阻尼器位移为y ，则
)()()(f 11212?
?
??-=-+-y x f x x k x x c c c (2) 11()c f x y k y ?
?
-= (3)
假设初始条件为零 对上述二个微分方程进行拉氏变换得到
两个方程进行零初始条件下的拉氏变换,消去中间变量Y （S ）得到
(4)
y
122122111
(f )()()()c f s
s k X s f s k f s X s f s k +=++-+
因此，
212122112
211212211112
212
211221
21221112212
()()()()111
()1(5)
1111()1
c X s f f s k f k f s k k X s f f s k f k f k f s k k f f s f f s k k k k f f s f f f s k k k k k +++=
+++++++=
++++
比较式（1）与式（7）可知，两个系统传递函数相同，且两系统变量间有如下相似对
应关系
电压u 对应 位移x
电阻R 对应 粘滞阻尼系数f 电容C 对应 弹性系数得倒数1/k
2-3 求由习题2-3图所示的各有源网络的传递函数。
（a ） （b ） （b ）
)
1()1(12110121+++-=s C R s C R R s C R R U U r c 2-6已知系统微分方程组如下
1121132243553445()u()y()()
()()()()()()()
()
()()()()x t t t dx t x t K x t dt
x t K x t x t x t K y t dx t K x t dt dy t T y t K x t dt
τ
=-=+==-=+=
式中51,,,
,K K T τ均为常数。试建立以u()t 为输入、y()t 为输出的系统结构图，
并求系统的传递函数
)
()
(s U s Y 。
2-7试化简习题2-7图所示系统的结构图，并求出相应的传递函数。
（a ）
3
22
11)()(G G G G s R s C --= 2-8试化简习题2-8图所示系统的结构图，并求
)()(s U s Y ，)
()
(s N s Y 。 习题2-8图 系统结构图 解：（a ）
⑴求传递函数()/U()Y s s ，按下列步骤简化结构图： ① 令0)(=s N ，利用反馈运算简化如图2-8a 所示
5
4314321432)()1()(k k k k s k k k Ts s k s k k k U Y
+++++=
ττ)
1(1)
()(221121-+=
H G H G G G s R s C
②串联等效如图2-8b 所示
③根据反馈运算可得传递函数
⑵求传递函数)(/)(s N s Y ，按下列步骤简化结构图： ①令0)(=s R ，重画系统结构图如图2-8c 所示
② 将3H 输出端的端子前移，并将反馈运算合并如图2-8d 所示
2
1
22121222123
3
22
1Y()U()(1)11G G G H G G s G G s G H G G H H G H -==-++-
③1G 和1H -串联合并，并将单位比较点前移如图2-8e 所示
④串并联合并如图2-8f 所示
⑤根据反馈和串联运算，得传递函数
121223
12111221
1Y()1
(1)()11G G H G H s H G G H N s G H G H H --=-?--- 321221
21111111H G G H G H G G H G H G +--?-=
321221
2121H G G H G H G G G +--=
2-11试用梅逊公式求习题2-11图所示系统的传递函数。
（b ） (a)
dej
i cdh dej bcg i abcdef
U C ?+----=
1 2-12试用梅逊公式求习题2-12图所示系统的传递函数。
习题2-12图 系统结构图 五个回路，两条前向通路；
L 1=G 1G 2G 3G 4H 4;L 2=G 2G 3G 4H 4G 5;L 3=-G 1H 1;L 4=-G 2H 2;L 5=-G 2G 3H 3; P 1=G 1G 2G 3G 4;⊿1=1;P 2=G 5G 2G 3G 4; ⊿2=1-L 3;
5
34323543212
21)(1L L L L L L L L L L L P P R C +++++++-?+=
3-1 设温度计可用1/（Ts+1）描述其特性。现用温度计测量盛在容器内的水温，发现1分钟可指示98%的实际水温值。如果容器水温依10oC/min 的速度线性变化，问温度计的稳态指示误差是多少？
3-3 一控制系统的单位阶跃响应为
（1）求系统的闭环传递函数。（2）计算系统的阻尼比ξ和无阻尼自振频率ωn 。
3-4 一典型二阶系统的单位阶跃响应曲线如习题3-4图所示，试求其开环传递函数。
习题3-4图 单位阶跃响应曲线
3-5 具有速度反馈的系统如习题3-5图所示。如要求系统阶跃响应超调量等于15％，峰值时间等于0.8，试确定K 1和K 2之值，并计算此时调节时间t s 。
3-8 已知闭环系统的特征方程如下：
01.0)1(23=+++K s s s
036134)
2(234=++++K s s s s
试确定系统稳定的K 的值范围。
3-10 用劳斯判剧判别习题3-10图所示的系统稳定性。
3-14 设速度控制系统如习题3-14图所示。为消除系统的稳态误差，使坡输入通过比例-微分元件再进入系统。
t
t e e t y 10602.12.01)(---+=
（1） K d =0，时求系统的稳态误差。 （2） 当选择K d 使系统总的稳态误差为零（e=u-y ）。
3-15 对于习题3-15图所示的系统，当u(t)=4+6t ，f(t)=-1(t)时，试求： （1） 系统的稳态误差； （2） 如要减少扰动引起的稳态误差，应提高系统哪一部分的比例系数，为什么？
习题3-15图 结构图
3-16 系统结构图如习题3-16图所示。若要求系统由
1型提高至Ⅲ型，在系统输入端设顺馈通道其传递函数为
)2.0(1
)(221=++=
T Ts s
s s G c λλ
试确定顺馈参数λ1和λ2。
自动控制元件部分课后题答案 第一章直流伺服电动机 1-1直流伺服电动机的电磁转矩和控制电流由什么决定？ 答：a ：由T em =C m ΦI a 知电磁转矩由每极磁通量和绕组电流大小决定。b ：由T em =T 0+T 2=CmΦIa 控制电流由负载转矩(T 2)和空载转矩(T 0)大小决 定。 1-2当直流伺服电动机的负载转矩恒定不变时，控制电压升高将使稳态的电磁转矩、控制电流、转速发生怎样的变化？为什么？ 答：a ：电磁转矩T em =T 0+T 2可见电磁转矩也不变。由T em =C m ΦI a 知控制电流I a 也不变b ：KeKt RaTem Ke Ua n -=知T em 不变可见U a 转速升高理想空载转速变大导致转速n 升高。 1-3已知一台直流电动机，其电枢额定电压Ua=110V ，额定运行时电枢电流Ia=0.4A ，转速n=3600rpm ，它的电枢电阻Ra=50欧姆，负载阻转矩To=15mN.m 。试问该电动机额定负载转矩是多少？ 答：Ea=Ua-IaRa=110-0.4×50=90V Ea=CeΦn,Ce=0.105Cm CmΦ=0.2383600 0.10590n 105.0=?=?Ea T em =T 0+T 2=CmΦIa→T 2=CmΦIa-T 0=0.40.238=0.0952-15×10-3=80.2mN.m 1-6当直流伺服电动机电枢电压、励磁电压不变时，如将负载转矩减少，试问此时电动机的电枢电流、电磁转矩、转速将怎样变化？并说明由原来的状态到新的稳态的物理过程。 答：磁转矩T em =T 0+T 2可见T 2↓电磁转矩也↓。由T em =C m ΦI a 知控制电流I a ↓Ea=Ua-IaRa 可见I a ↓知Ea↑，由Ea=CeΦn 知Ea↑知n↑ 第二章直流测速发电机 2-4某直流测速发电机，其电枢电压U=50V ，负载电阻R L =3000Ω，电枢电阻Ra=180Ω，转速n=3000rpm ，求该转速下的空载输出电压Uo 和输出电流Ia 。Ea =Ua IaRa Ia=300050=0.0167A Ea=50Ea =50+3000 50×180=53空载Uo =Ea =53第三章步进电动机 3-8某五相反应式步进电动机转子有48个齿，试分析其有哪几种运行方式及对应的步距角，并画出它们的矩角特性曲线族。 答:5相单5拍A→B→C→D→E→A Θb ==?=48 5360NZr 360 1.5°T emA =-T jmax sin(Θe )T emB =-T jmax sin(Θe -52π)T emC =-T jmax sin(Θe -5 4π)
统计过程控制（SPC 课程培训测试题 部门：___________ 姓名：______________________ 分数：__________________ 一、名词解释： 1变差：过程的单个输出之间不可避免的差别；变差的原因可分为两类：普通原因和特殊原因。 3.1固有变差：仅由普通原因造成的过程变差，由？ = R/d 2来估计。 3.2总变差：由普通原因和特殊原因共同造成的变差，用?S来估计。 2、特殊特性：可能影响安全性或法规的符合性、配合、功能、性能或产品后续生产过程 的产品特性或制造过程参数。 3、标准差：过程输出的分布宽度或从过程中统计抽样值（例如：子组均值）的分布宽度的 量度，用希腊字母或字母s（用于样本标准差）表示。 4、控制限：控制图上的一条线（或几条线），作为制定一个过程是否稳定的基础。如有超 出了控制极限变差存在，则证明过程受特殊因素的影响。控制限是通过过程数据 计算出来的，不要与工程的技术规范相混淆。 5、过程能力：一个稳定过程的固有变差（6? : R/d2 ）的总范围。 6、C pk （稳定过程的能力指数）：为一稳定过程【某一天、某一班次、某一批、某一机台 其组內的变差（R-bar/d2 or S-bar / C4 ）】下的“能力指数”，计算时须同 时考虑过程数的趋势及该趋势接近于规格界限的程度。即：通常定义为CPU 或CPL中的最小值。 7、P pk（性能指数，即初期过程的性能指数）：为试生产阶段一项类似于Cpk的能力指数， 某一产品长期监控下的“能力指数”；但本项指数的计算，是以新产品的初期过程 性能研究所得的数据为基础。即：通常定义为PPU或PPL中的最小值。 8 PPM（质量水准，即每百万零件不合格数）：指一种根据实际的有缺陷材料来反映过程能力 的一种方法。PPM数据常用来优先制定纠正措施。
自动化仪表操作规程 一、一般安全规定 1.仪表工应熟知所管辖仪表的有关电气和有毒有害物质的安全知识。 2.在一般情况下不允许带电作业。 3.在尘、毒作业场所,须了解尘、毒的性质和对人体的危害,采取有效预防措施。 4.进入塔、槽等罐内作业应按罐内作业安全规定执行。 5.非专责管理的设备,不准随意开停。 6.仪表工工作前需仔细检查所使用工具和各种仪器以及设备性能是否良好,否则不能开始工作。 7.检修仪表时事前要检查各类安全设施是否良好,否则不能开始检修。 8.现场作业需要停表或停送电时必须与操作人员联系,得到允许,方可进行。电气操作由电气专业人员按制度执行。 9.仪表检修时,应将设备余压、余料泄尽,切断水、电、气及物料来源,降至常温,并悬挂“禁止合闸”及“现在检修”标志,必要时要有专人监护。取下保险。 10使用电烙铁,不准带电接线,应接好再送电,严禁在易燃易爆场所使用易产生火花的电动工具,必须使用时要办理动火证。 11.仪表及其电气设备均须有良好的接地。 12.任何仪表和设备,在未证实有无电之前均应按有电对待。凡尚未弄清接线端的接线情况时,都应以高压电源对待。 13.仪表、电气及照明设备等的导线不得有破损、漏电情况 14.仪表电源开关与照明或动力电源开关不得共用,在防爆场所必须选用防爆开关。 15.仪表及其附属设备,送电前应检查电源、电压的等级是否与仪表要求相符合,然后检查绝缘情况,确认接线正确、接触良好后,方可送电。 16.在仪表和电气设备上严禁放置导体和磁性物品。 17.供电后的变压器的任何端子严禁触动。 18.严禁带电拆装仪表,须带电作业时,由现场工作人员与有关部门或人员联
《过程控制系统》思考题 一． 1．什么叫串级控制系统？绘制其结构方框图。 串级控制系统是由两个控制器的串接组成，一个控制器的输出做为另一个控制器的设定值，两个控制器有各自独立的测量输入，有一个控制器的给定由外部设定。 2．与单回路控制系统相比,串级控制系统有哪些主要特点? 多了一个副回路,形成双闭环。特点:主控制器输出改变副控制器的设定值,故副回路构成的是随动系统，设定值是变化的。在串级控制系统中,由于引入了一个副回路,不仅能及早克服进入副回路的扰动,而且又能改善过程特性。副调节器具有“粗调”的作用，主调节器具有“细调”的作用，从而使其控制品质得到进一步提高。 3.为什么说串级控制系统由于存在一个副回路而具有较强的抑制扰动的能力？
①副回路的快速作用，对于进入副回路的干扰快速地克服，减小了干扰对主变量的影响； ②引入副回路,改善了副对象的特性(减小副对象的相位滞后)，提高了主回路的响应速度,提高了干扰的抑制能力; ③副回路可以按照主回路的要求对副变量进行精确控制; ④串级系统提高了控制系统的鲁棒性。 ４.串级控制系统在副参数的选择和副回路的设计中应遵循哪些主要原则? ①将主要干扰包括在副回路; ②副回路尽量包含多的干扰; ③为保证副回路的快速响应，副对象的滞后不能太长; ④为提高系统的鲁棒性，将具有非线性时变部分包含于副对象中; ⑤需要对流量实现精确的跟踪时，将流量选为副对象。 5.串级控制系统通常可用在哪些场合？ * 应用于容量滞后较大的过程 * 应用于纯时延较大的过程 * 应用于扰动变化激烈而且幅度大的过程 * 应用于参数互相关联的过程 ＊应用于非线性过程 6．前馈控制与反馈控制各有什么特点?绘制前馈控制系统结构方框图。
自动控制元件 2．输入信号是电枢电压a u ，输出信号是电机转角θ。绘出直流电动机动态框图，标出)(s I a ， ),(),(s T s E em a 及扰动力矩)(s T c 。 3．绘出直流电动机电枢控制的调节特性和机械特性曲线，标出始动电压、理想空载转速和堵转转矩，标出电动机、发电机和反接制动状态。 4．直流电动机的主要优点和缺点是什么？ 优点：力矩大，控制容易。 缺点：有机械换向器，有火花，摩擦大，维护较复杂，价高，结构复杂。 5.电机铁心多用硅钢片叠压而成。采用片状材料的目的是什么？ 减小涡流损耗 6.性能优良的永磁直流力矩电动机现在一般采用什么永磁材料？ 钕铁硼 e t K K 、大，电枢扁平状。 7.与直流伺服电动机相比，直流力矩电动机的e K 、t K 有什么特点？电枢的几何形状有什么特点？ 二．（20分） 1.异步电动机等效电路图中s s r 1'2上的热损耗表示什么？
2.简述两相对称绕组产生椭圆形旋转磁场的条件。 3画出两相电机幅相控制时的电路图。 3．磁场) F- =ω表示什么磁场？为什么？ A sin(x t 4.绘出圆形旋转磁场时异 步电动机的两条典型机械 特性曲线（转子电阻大和小）。 5．推导两相伺服电动机传递函数) s s GΩ =,并说明其中的参数与静态特性曲线 ( U /) (s ( ) 的关系。
6．绘出三相异步电动机 从基频向下变频调速时 的机械特性。 7.异步电动机从基频向下变频调速时，若电压保持不变将产生什么现象？用公式说 明。 8．一台三相异步电动机空载转速是1450 r/min，电源频率50 Hz。这是几极电机？ 为什么？ 三、（7分） 1.简述永磁同步电机同步运行时的工作原理，画出必要的图形，写出电磁转矩公式。 2.写出磁阻同步电动机电磁转矩表达式并说明参数的含义。 3.哪种同步电动机不加鼠笼绕组就能 自行起动并具有较大的起动转矩？ （） 绘出它的机械特性曲线。
2015年自动控制原理期末考试卷与答案 一、填空题（每空 1 分，共20分） 1、对自动控制系统的基本要求可以概括为三个方面，即： 稳定性 、快速性和 准确性 。 2、控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传递函数。 3、在经典控制理论中，可采用 劳斯判据(或：时域分析法)、根轨迹法或奈奎斯特判据(或：频域分析法) 等方法判断线性控制系统稳定性。 4、控制系统的数学模型，取决于系统 结构 和 参数, 与外作用及初始条件无关。 5、线性系统的对数幅频特性，纵坐标取值为20lg ()A ω(或：()L ω)，横坐标为lg ω 。 6、奈奎斯特稳定判据中，Z = P - R ，其中P 是指 开环传函中具有正实部的极点的个数，Z 是指 闭环传函中具有正实部的极点的个数，R 指 奈氏曲线逆时针方向包围 (-1, j0 )整圈数。 7、在二阶系统的单位阶跃响应图中，s t 定义为 调整时间 。%σ是超调量 。 8、设系统的开环传递函数为12(1)(1) K s T s T s ++频特性为 01112()90()() tg T tg T ?ωωω--=---。 9、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。 10、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 11、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环控制系统；含有测速发电机的电动机速度控制系统，属于 闭环控制系统。 12、根轨迹起始于开环极点，终止于开环零点。 13、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 14、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值越频率c ω对应时域性能指标 调整时间s t ，它们反映了系统动态过程的快速性 二、(8分)试建立如图3所示电路的动态微分方程，并求传递函数。
练习题 一、填空题 1．定比值控制系统包括：（开环比值控制系统）、（单闭环比值控制系统）和（双闭环比值控制系统）。2．控制阀的开闭形式有（气开）和（气关）。 3．对于对象容量滞后大和干扰较多时，可引入辅助变量构成（串级）控制系统，使等效对象时间常数（减少），提高串级控制系统的工作频率。 4．测量滞后包括测量环节的（容量滞后）和信号测量过程的（纯滞后）。 5．锅炉汽包水位常用控制方案为：（单冲量水位控制系统）、（双冲量控制系统）、（三冲量控制系统）。6．泵可分为（容积式）和（离心式）两类，其控制方案主要有：（出口直接节流）、（调节泵的转速）、（调节旁路流量）。 7．精馏塔的控制目标是，在保证产品质量合格的前提下，使塔的总收益最大或总成本最小。具体对一个精馏塔来说，需从四个方面考虑，设置必要的控制系统，分别是：（物料平衡控制）、（能量平衡控制）、（约束条件控制）和（质量控制）。 1. 前馈控制系统的主要结构形式包括：（单纯的前馈控制系统）、（前馈反馈控制系统）和（多变量前馈控制
系统）。 2. 反馈控制系统是具有被控变量负反馈的闭环回路，它是按着（偏差）进行控制的；前馈控制系统是按（扰动）进行的开环控制系统。 3. 选择性控制系统的类型包括：（开关型）、（连续型）和（混合型）。 4. 常用控制阀的特性为（线性）、（快开）、（对数）、和（抛物线）特性。 5. 阀位控制系统就是在综合考虑操纵变量的（快速性）、（经济性）、（合理性）、和（有效性）基础上发展起来的一种控制系统。 6. 压缩机的控制方案主要有：（调速）、（旁路）和节流。 7. 化学反应器在石油、化工生产中占有很重要的地位，对它的控制一般有四个方面， 分别是：物料平衡控制、（能量平衡控制）、（质量控制）和（约束条件控制）。 二、简答题 1．说明生产过程中软保护措施与硬保护措施的区别。 答：所谓生产的软保护措施，就是当生产短期内处于不正常情况时，无须像硬保护措施那样硬性使设
设计任务书 《可编程控制器》课程设计 学院： 学号： 专业（方向）年级： 学生姓名： 福建农林大学机电工程学院电气工程系 2010年 9 月 1 日
PLC自动打铃控制器设计
目录 前言 (4) 第一设计任务书 (5) 1、设计题目 (7) 2、设计要求 (7) 3、设计方案 (7) 4、编程元件地址分配 (9) 5、设计软件 (10) 第二设计步骤 (10) 第三设计程序 (11) 第四结论及设计心得 (16)
前言 在进行PLC控制系统设计时，需要全面系统地考虑系统的控制要求，最大限度地满足系统的控制要求，从实际出发，设计一个可靠性高、技术先进合理、易操作、易维护、低成本的PLC 控制系统。 一、控制系统设计的基本原则 同其他电气控制系统一样，PLC控制系统的设计原则就是为了实现被控对象(生产设备或生产过程)的工艺要求，从而保证生产过程安全、可靠、稳定、高效地进行。基本的设计原则如下。 1、满足被控对象的要求 PLC控制系统设计的首要任务就是要充分满足被控对象对控制系统提出的要求，这也是PLC控制系统设计中最重要的原则。为了实现系统的控制目标，要求设计人员对被控对象和生产现场做深入细致的调查研究，详细收集有关的设计资料，包括生产现场的作业环境，生产设备的相关参数，控制设备的操作方式和操作顺序;，以及相关的管理经验等。在制订控制方案时，要与现场的管理人员、技术人员及操作人员共同研究，紧密配合，共同拟订控制方案，解决设计中的疑难问题和重点问题。 在制订控制系统的控制方案时，要从工程实际出发，要充分考虑系统功能的组成及实现，主要从以下方面考虑。 ①机械部件的动作顺序、动作条件、必要的保护和连锁。 ②系统的工作方式(如手动、自动、半自动)。 ③生产设备内部机械、电气、仪表、气动、液压等各个系统之间的关系。 ④PLC与上位计算机、交／直流调速器、工业机器人等智能设备的关系。 ⑤系统的供电方式、接地方式及隔离屏蔽问题。 ⑥网络通信方式。 ⑦数据显示的方式及内容。 ⑧安全保护措施及紧急情况处理。 2、确保系统安全可靠、操作简单 确保PLC控制系统的安全可靠、长期稳定地连续运行，这是任何一个控制系统的生命线。为此，必须在控制方案的制定、控制设备的选择及应用程序的编制方面都要建立在确保控制系
自动控制元件(第四版) 习题答案
部分习题答案，仅供参考！ 直流测速发电机 1.为什么直流发电机电枢绕组元件的电势是交变电势而电刷电势是直流电势? 答：电枢连续旋转，导体ab和cd轮流交替地切割N极和S 极下的磁力线，因而ab和cd中的电势及线圈电势是交变的。 由于通过换向器的作用，无论线圈转到什么位置，电刷通过换向片只与处于一定极性下的导体相连接，如电刷A始终与处在N极下的导体相连接，而处在一定极性下的导体电势方向是不变的，因而电刷两端得到的电势极性不变，为直流电势。 2. 如果图 2 - 1 中的电枢反时针方向旋转，试问元件电势的方向和A、 B电刷的极性如何? 答：在图示瞬时，N极下导体ab中电势的方向由b指向a，S 极下导体cd中电势由d指向c。电刷A通过换向片与线圈的a端相接触，电刷B与线圈的d端相接触，故此时A电刷为正，B电刷为负。 当电枢转过180°以后，导体cd处于N极下，导体ab 处于S极下，这时它们的电势与前一时刻大小相等方向相
反，于是线圈电势的方向也变为由a到d，此时d为正，a为负，仍然是A刷为正，B刷为负。 4. 为什么直流测速机的转速不得超过规定的最高转速? 负载电阻不能小于给定值? 答：转速越高，负载电阻越小，电枢电流越大，电枢反应的去磁作用越强，磁通被削弱得越多，输出特性偏离直线越远，线性误差越大，为了减少电枢反应对输出特性的影响，直流测速发电机的转速不得超过规定的最高转速，负载电阻不能低于最小负载电阻值，以保证线性误差在限度的范围内。而且换向周期与转速成反比，电机转速越高，元件的换向周期越短；eL正比于单位时间内换向元件电流的变化量。基于上述分析，eL必正比转速的平方，即eL∝n2。同样可以证明ea∝n2。因此，换向元件的附加电流及延迟换向去磁磁通与n2成正比，使输出特性呈现非线性。所以，直流测速发电机的转速上限要受到延迟换向去磁效应的限制。为了改善线性度，采用限制转速的措施来削弱延迟换向去磁作用，即规定了最高工作转速。 第三章 1. 直流电动机的电磁转矩和电枢电流由什么决定? 答;直流电动机的电枢电流不仅取决于外加电压和本身的内阻，而且还取决于与转速成正比的反电势（当?=常数时）
课程名称: 自动控制理论 （A/B 卷 闭卷） 一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。 2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 （用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ， 该系统的特征方程为 ， 该系统的单位阶跃响应曲线为 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 。 6、根轨迹起始于 ，终止于 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 。 8、PI 控制器的输入－输出关系的时域表达式是 ， 其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。 二、选择题（每题 2 分，共20分） 1、采用负反馈形式连接后，则 ( ) A 、一定能使闭环系统稳定； B 、系统动态性能一定会提高； C 、一定能使干扰引起的误差逐渐减小，最后完全消除； D 、需要调整系统的结构参数，才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点； B 、在积分环节外加单位负反馈； C 、增加开环零点； D 、引入串联超前校正装置。 3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( ) A 、稳定； B 、单位阶跃响应曲线为单调指数上升； C 、临界稳定； D 、右半平面闭环极点数2=Z 。 4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( )
第一章 概述 1.1 过程控制系统由哪些基本单元构成？画出其基本框图。 控制器、执行机构、被控过程、检测与传动装置、报警，保护，连锁等部件 1.2 按设定值的不同情况，自动控制系统有哪三类？ 定值控制系统、随机控制系统、程序控制系统 1.3 简述控制系统的过渡过程单项品质指标，它们分别表征过程控制系统的什么性能？ a.衰减比和衰减率：稳定性指标； b.最大动态偏差和超调量：动态准确性指标； c.余差：稳态准确性指标； d.调节时间和振荡频率：反应控制快速性指标。 第二章 过程控制系统建模方法 习题2.10 某水槽如图所示。其中F 为槽的截面积，R1，R2和R3均为线性水阻，Q1为流入量，Q2和Q3为流出量。要求： （1） 写出以水位H 为输出量，Q1为输入量的对象动态方程； （2） 写出对象的传递函数G(s)，并指出其增益K 和时间常数T 的数值。 （1）物料平衡方程为123d ()d H Q Q Q F t -+= 增量关系式为 123d d H Q Q Q F t ??-?-?= 而22h Q R ??= ， 33 h Q R ??=， 代入增量关系式，则有23123 ()d d R R h h F Q t R R +??+=? （2）两边拉氏变换有： 23 123 ()()()R R FsH s H s Q s R R ++ =
故传函为： 232323123 ()()()11R R R R H s K G s R R Q s Ts F s R R +=== +++ K=2323R R R R +, T=23 23 R R F R R + 第三章 过程控制系统设计 1. 有一蒸汽加热设备利用蒸汽将物料加热，并用搅拌器不停地搅拌物料，到物料达到所需温度后排出。试问： （1） 影响物料出口温度的主要因素有哪些？ （2） 如果要设计一温度控制系统，你认为被控变量与操纵变量应选谁？为什么？ （3） 如果物料在温度过低时会凝结，据此情况应如何选择控制阀的开、闭形式及控制器 的正反作用？ 解：（1）物料进料量，搅拌器的搅拌速度，蒸汽流量 （2）被控变量：物料出口温度。因为其直观易控制，是加热系统的控制目标。 操作变量：蒸汽流量。因为其容易通过控制阀开闭进行调整，变化范围较大且对被 控变量有主要影响。 （3）由于温度低物料凝结所以要保持控制阀的常开状态，所以控制阀选择气关式。控制 器选择正作用。 2. 如下图所示为一锅炉锅筒液位控制系统，要求锅炉不能烧干。试画出该系统的框图，判断控制阀的气开、气关型式，确定控制器的正、反作用，并简述当加热室温度升高导致蒸汽蒸发量增加时，该控制系统是如何克服干扰的？ 解：系统框图如下：
浙江大学远程教育学院 《自动控制元件》课程作业 姓名： 陈阳阳 学 号： 712030202013 年级： 12秋电气工程及其自动化 学习中心： 合肥学习中心 第一章 直流伺服电动机 1-1直流伺服电动机的电磁转矩和控制电流由什么决定？ 答：1. 由T em =C m ΦI a 可知电磁转矩由每极磁通量和绕组电流大小决定。 2. 由T em =T 0 +T 2 =CmΦIa 控制电流由负载转矩(T 2)和空载转矩(T 0)决定。 1-2当直流伺服电动机的负载转矩恒定不变时，控制电压升高将使稳态的电磁转矩、控制电流、转速发生怎样的变化？为什么？ 答：1. 电磁转矩T em =T 0 +T 2可见电磁转矩不变; 由T em =C m ΦI a 知控制电流I a 也不变; 2. KeKt RaTem Ke Ua n -=可见U a 升高使得理想空载转速变大导致转速n 升高。 1-3已知一台直流电动机，其电枢额定电压Ua=110V ，额定运行时电枢电流Ia=0.4A ，转速n=3600rpm ，它的电枢电阻Ra=50欧姆，负载阻转矩To=15mN.m 。试问该电动机额定负载转矩是多少？ 答：Ea= Ua- IaRa=110-0.4×50=90V Ea=Ce Φn, Ce=0.105Cm 所以Cm Φ=90/0.105/3600= 0.238; T em =T 0 +T 2=CmΦIa , 所以T 2=CmΦIa -T 0 =0.4*0.238 – 15*10-3=0.0952-15×10-3=80.2mN.m 1-6当直流伺服电动机电枢电压、励磁电压不变时，如将负载转矩减少，试问此时电动机的电枢电流、电磁转矩、转速将怎样变化？并说明由原来的状态到新的稳态的物理过程。 答：电磁转矩T em =T 0 +T 2可见T 2 ↓电磁转矩也↓; 由T em =C m ΦI a 知控制电流I a ↓;
自动控制元件 一．（20分） 1. 1台永磁直流力矩电机，反电势系数),rad/s V/( 2=e K 摩擦转矩m N 2.0?=f T ，转动惯量3104-?=J kg ?m 2，电感02.0=a L H 。连续堵转时电流A 51=I ，电压V 201=U 。 （1）求机电时间常数m τ，电磁时间常数e τ，连续堵转的电磁转矩1T 。 答案：33e 1410s 510s 10N m m T ττ--=?=?=?，， （2）电枢电压2U =25V ，求起动时的输出转矩20T 和此电压对应的空载转速20ω。 答案：202012.3N m 12.3rad/s T ω=?=， （3）电机转速rad/s 103=ω，电磁转矩m N 23?=T 时，求电枢电压3U 和输出 转矩30T 。 答案：33024V 1.8N m U T ==?， （4）写出该电机的传递函数)(/)(s U s a Ω。 答案： （4） 2()0.50.5()(0.041)(0.0051)0.000020.041 a s U s s s s s Ω=≈++++ 2．输入信号是电枢电压a u ，输出信号是电机转角θ。绘出直流电动机动态框图，标出)(s I a ，),(),(s T s E em a 及扰动力矩)(s T c 。 答案： 3．绘出直流电动机电枢控制的调节特性和机械特性曲线，标出始动电压、理想空载转速和堵转转矩，标出电动机、发电机和反接制动状态。 答案：
4．直流电动机的主要优点和缺点是什么？ . 优点：力矩大，控制容易。 缺点：有机械换向器，有火花，摩擦大，维护较复杂，价高，结构复杂。 5.电机铁心多用硅钢片叠压而成。采用片状材料的目的是什么？ 5.减小涡流损耗。 6.性能优良的永磁直流力矩电动机现在一般采用什么永磁材料？ 6.钕铁硼。 7.与直流伺服电动机相比，直流力矩电动机的e K 、t K 有什么特点？电枢的几何形状有什么特点？ 7.e t K K 、大，电枢扁平状。 二．（20分） 1.异步电动机等效电路图中s s r -1' 2上的热损耗表示什么？ 答案.电机一相绕组产生的机械功率。 2.简述两相对称绕组产生椭圆形旋转磁场的条件。 答案.两相电流相位差：090θ<< 两相电压相位差90o，幅值不等。 3画出两相电机幅相控制时的电路图。 4.绘出圆形旋转磁场时异步电 动机的两条典型机械特性曲线（转子电阻大和小）。 5．推导两相伺服电动机传递函数)(/)()(s U s s G Ω=,并说明其 中的参数与静态特性曲线的关系。 答案： d (,)d T J U T t ωωω==?，
自动控制原理 一、简答题：（合计20分, 共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面 说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲 线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一 个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。求m 、k 和μ的值。(合计20分) F ) t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计20分, 共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调 节时间s t 和峰值时间p t ； 2） 当()21(),()4sin3r t t n t t =?=时，求系统的稳态误差。
四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%σ和调节时间s t 。（合计20分, 共2个小题，每题10分） [ 1 %0.160.4( 1)sin σγ =+-, 1s t ?= 五、某火炮指挥系统结构如下图所示，()(0.21)(0.51) K G s s s s = ++系统最 大输出速度为2 r/min ，输出位置的容许误差小于2o ，求： 1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕量； 2） 前向通路中串联超前校正网络0.41 ()0.081 c s G s s +=+，试计算相位裕量。 （合计20分, 共2个小题，每题10分） L ()/ -20 5c
一、某化学反应器，工艺规定操作温度为200±10℃，考虑安全因素，调节过程中温度规定值最大不得超过15℃。现设计运行的温度定值调节系统，在最大阶跃干扰作用下的过渡过程曲线如下图所示，试求：该系统的过渡过程品质指标（最大偏差、余差、衰减比、振荡周期和过渡时间），并问该调节系统是否满足工艺要求。 参考答案： 最大偏差 A = 230-200 = 30℃ 余差C= 205-200 = 5℃ 衰减比n = y1: y3 = 25:5 = 5:1 振荡周期T = 20 – 5 = 15 （min） 设被控变量进入稳态值的土2％，就认为过渡过程结束，则误差区域=205 ×（±2％）＝±4.1℃ 在新稳态值（205℃）两侧以宽度为±4.1℃画一区域（阴影线）。曲线进入时间点Ts = 22min 工艺规定操作温度为200±10℃，考虑安全因素，调节过程中温度规定值最大不得超过15℃，而该调节系统A=30℃，不满足工艺要求。
最大偏差 A = 230-200 = 30℃ 余差C= 205-200 = 5℃ 衰减比n = y1: y3 = 25:5 = 5:1 二、如图所示，用差压变送器检测液位。已知ρ1＝1200kg／m3，ρ2＝950kg ／m3，h1＝1.0m，h2＝5.0m，液位变化的范围为0～3.0m，如果当地重力加速度g＝9.8m／s，求差压变送器的量程和迁移量。 当液位在0～3.0m变化时，差压的变化量为 ρ1gHmax＝1200×9.8×3.0＝35280 Pa 根据差压变送器的量程系列，可选差变的量程为40kPa 当H＝0时，有 Δp＝－ρ2g（h2－h1）＝－950×9.8×（5.0－1.0）＝－37240 Pa 所以，差压变送器需要进行负迁移，负迁移量为37.24kPa 迁移后该差变的测量范围为－37.24～2.76kPa 若选用DDZ-Ⅲ型仪表，则当变送器输出I＝4mA时，表示H＝0；当I＝20mA时，H＝40×3.0／35.28＝3.4m，即实际可测液位范围为0～3.4m。
吉林大学网络教育学院 2019-2020学年第二学期期末考试《自动控制原理》大作业 学生姓名专业 层次年级学号 学习中心成绩 年月日
作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。 一综合题 (共3题，总分值30分 ) 1. 已知下列系统开环传递函数（参数K，T，T i>0；i=1，2，…，6）：
其系统开环幅相曲线分别如图（1）～（10）所示，试根据奈氏判据判定各系统的闭环稳定性，若系统闭环不稳定，确定其s右半平面的闭环极点数。（10 分）
2. 设单位反馈控制系统的开环传递函数 要求： (1) 画出准确根轨迹(至少校验三点)； (2) 确定系统的临界稳定开环增益K ｃ； (3) 确定与系统临界阻尼比相应的开环增益K 。 （10 分） 解： (1) ①极点：()3503,1002,01=-=-==n p p p 零点：无 （m=0） ②则根轨迹的分支数为条。 ③n-m-3条根轨迹渐近线。
④()3 12π π ?= -+= m n k a k=0 ()ππ ?=-+= m n k a 12 k=1 ()3 512π ?π= -+=m n k a k=2 501 1 -=--= ∑∑==m n z p n i m i i i a σ ⑤分离点坐标：50 1 100110++ ++= d d d () 舍或7921-=-=d d （2）根轨迹与虚轴的交点即为临界开环增益Kc 由图可得j s 7.70±= 代入特征方程： ()()0102.0101.0=+++K s s s 解得：Kc=150 (3)系统临界阻尼比即ζ 0arcc ==ζβos 21-=s 此时 代入方程可得 K=9.6
自动控制原理试题及答案 Prepared on 24 November 2020
《自动控制原理》试题及答案 1、若某串联校正装置的传递函数为(10s+1)/(100s+1)，则该校正装置属于(B )。3分 2、在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（A）3分 3、在系统中串联PD调节器，以下那一种说法是错误的（D） 3分 A 是一种相位超前校正装置 B 能影响系统开环幅频特性的高频段 C 使系统的稳定性能得到改善 D使系统的稳态精度得到改善 4、用超前校正装置改善系统时，主要是利用超前校正装置的（A ）3分 5、I型系统开环对数幅频特性的低频段斜率为（B ）9分 6、设微分环节的频率特性为G(jω)，当频率ω从0变化至∞时，其极坐标平面上的奈氏曲线是（）9分 7、关于线性系统稳定性的判定，下列观点正确的是 ( )。9分 8、若两个系统的根轨迹相同，则有相同的( ) 9分 9、关于系统零极点位置对系统性能的影响，下列观点中正确的是( ) 7分 10、高阶系统的主导闭环极点越靠近虚轴，则系统的( ) 2分 11、若某最小相位系统的相角裕度γ>0，则下列说法正确的是 ( )。2分 12、某环节的传递函数是G(s)=5s+3+2/s，则该环节可看成由（D ）环节组成。2分
13、主导极点的特点是（A ）2分 14、设积分环节的传递函数为G(s)=K/s，则其频率特性幅值A(ω)=（）2分 15、某环节的传递函数为K/(Ts+1)，它的对数幅频率特性随K值增加而（）2分 16、某系统的传递函数是G(s)=1/(2s+1)，则该可看成由（C ）环节串联而成2分 17、若系统的开环传递函数在s右半平面上没有零点和极点，则该系统称作（B）2分 18、某校正环节传递函数G(s)=(100s+1)/(10s+1)，则其频率特性的奈氏图终点坐标为（ D）2分 19、一般为使系统有较好的稳定性,希望相位裕量为（ C）2分 20、最小相位系统的开环增益越大，其（）2分 21、一阶微分环节G(s)=1+Ts，当频率ω=1/T时，则相频特性∠G(jω)为（）2分 22、ω从0变化到+∞时，延迟环节频率特性极坐标图为（）2分 23、开环传递函数为G(s)H(s)=(s+3)/(s+2)(s+5)，则实轴上的根轨迹为（B）2分 24、开环传递函数为G(s)H(s)=K/(s*s*s(s+4))，则实轴上的根轨迹为（）2分 25、某单位反馈系统的开环传递函数为：G(s)=K/(s(s+1)(s+5))，当k=（C ）时，闭环系统临界稳定。2分 26、若系统增加合适的开环零点，则下列说法不正确的是 (B ) 2分 27、当二阶系统的根分布在根平面的虚轴上时，系统的阻尼比为（B）3分
2020化工自动化控制仪表考试题库 试卷一 1、【判断题】气动薄膜调节阀分为直通单座调节阀和直通双座调节阀。（×） 2、【判断题】根据靶式流量计测量流量的基本原理可知,靶式流量计是一种阻力式仪表。（√ ） 3、【判断题】串级控制系统的目的是高精度地稳定主变量,对副变量要求不高,一般允许有余差,所以副控制器一般选择P控制规律。（√ ） 4、【判断题】调节阀由执行机构和阀体部件两部分组成。（√ ） 5、【判断题】工艺上希望偏差越小越好,但如果没有偏差,自动控制系统就无法实现控制功能。（√ ） 6、【判断题】PLC中的光电隔离电路仅用于开关量输入/输出卡件中。（×） 7、【判断题】在活塞式压力计上使用砝码比较法校验压力表,常用于校验精度在0.5级以上的各种精密压力表。（√ ） 8、【判断题】电场中某一点和参考点之间的电压,就是该点的电位。（√ ） 9、【判断题】在串级控制系统中,主控制器的正反作用与主对象和调节阀的气开气关形式有关。（×） 10、【判断题】现有一块量程为0~200KPa的压力表,在100KPa处计量检测值为99KPa,此处测量误差为最大,则仪表的最大相对百分误差为0.5%。（√ ） 11、【判断题】在物料较脏的系统中,使用的液面计应定期进行清洗。（√ ） 12、【判断题】对于套筒阀其套筒窗口形状决定了该阀的特性。（√ ） 13、【判断题】用户可以在STEP7中编写程序和对硬件进行组态,并通过编程器将用户程序和硬件组态信息下载到CPU,但不可以从CPU上载到编程器。（×）
14、【判断题】电路中产生电能的设备是电容。（×） 15、【判断题】我们知道,对气关阀膜室信号压力首先保证阀的关闭到位,然后再增加的这部分力才把阀芯压紧在阀座上,克服压差把阀芯顶开。（√ ） 16、【判断题】科氏力质量流量计传感器的敏感元件是测量管,测量管的形状只采用弯管式,弯管式测量管的形状,多为U形管,也有P形管、Ω形管等。（×） 17、【判断题】压力校验仪主要用于检定和调校各类差压变送器、低压压力变送器、调节器和记录仪等仪表的标准输入信号。（×） 18、【判断题】槽车卸酸时,无须将槽车静电接地。（×） 19、【判断题】如果仪器仪表发生电火警时,最好使用二氧化碳灭火器或者四氯化氮灭火器等。（√ ） 20、【判断题】角行程阀芯通过旋转运动来改变它与阀座之间的流通截面积。（√ ） 21、【判断题】串级控制系统中,主回路是一个定值控制系统,而副回路是一个随动控制系统。（√ ） 22、【判断题】由于微分作用可以实现超前调节,因此绝大多数系统加上微分作用后都可以减小控制时间和最大偏差。（×） 23、【判断题】浮球液位计可以输出连续信号和接点信号。（√ ） 24、【判断题】转子流量计由两个部分组成,一个是垂直安装的直管段,另一个是放在直管段内的可以自由运动的转子。（×） 25、【判断题】变比值控制系统在结构上可以看作是串级控制系统。（√ ） 26、【判断题】对于西门子PLC,可以利用块的比较功能来比较离线和在线的块,但不可以比较硬盘上的两个用户程序的块。（×） 27、【判断题】电动执行机构是由电动机带动减速装置,在电信号的作用下产生直线运动和角度旋转运动。（√ ）
自动控制元件 部分课后题答案 第一章 直流伺服电动机 1-1直流伺服电动机的电磁转矩和控制电流由什么决定？ 答：a ：由T em =C m ΦI a 知电磁转矩由每极磁通量和绕组电流大小决定。 b ：由T em =T 0 +T 2 =CmΦIa 控制电流由负载转矩(T 2)和空载转矩(T 0)大小 决定。 1-2当直流伺服电动机的负载转矩恒定不变时，控制电压升高将使稳态的电磁转矩、控制电流、转速发生怎样的变化？为什么？ 答：a ：电磁转矩T em =T 0 +T 2可见电磁转矩也不变。由T em =C m ΦI a 知控制电流 I a 也不变 b ：KeKt RaTem Ke Ua n -=知T em 不变可见U a 转速升高理想空载转速变大导致转速n 升高。 1-3已知一台直流电动机，其电枢额定电压Ua=110V ，额定运行时电枢电流Ia=0.4A ，转速n=3600rpm ，它的电枢电阻Ra=50欧姆，负载阻转矩To=15mN.m 。试问该电动机额定负载转矩是多少？ 答：Ea= Ua- IaRa=110-0.4×50=90V Ea=Ce Φn, Ce=0.105Cm Cm Φ=0.2383600 0.10590n 105.0=?=?Ea T em =T 0 +T 2=CmΦIa→T 2=CmΦIa -T 0 =0.40.238=0.0952-15×10-3=80.2mN.m 1-6当直流伺服电动机电枢电压、励磁电压不变时，如将负载转矩减少，试问此时电动机的电枢电流、电磁转矩、转速将怎样变化？并说明由原来的状态到新的稳态的物理过程。 答：磁转矩T em =T 0 +T 2可见T 2 ↓电磁转矩也↓。由T em =C m ΦI a 知控制电流I a ↓
一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为G1(s)+G2(s)（用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率= n ω 阻尼比=ξ ，0.7072 = 该系统的特征方程为2220s s ++= ， 该系统的单位阶跃响应曲线为衰减振荡。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 105 0.20.5s s s s +++。 6、根轨迹起始于开环极点，终止于开环零点。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的 开环传递函数为(1) (1)K s s Ts τ++。 8、PI 控制器的输入－输出关系的时域表达式是 1 ()[()()]p u t K e t e t dt T =+ ?， 其相应的传递函数为 1 [1] p K Ts + ，由于积分环节的引入，可以改善系统的稳态性 能。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉
