自动控制原理经典考试题目整理
第三章-第四章
第三章时域分析法
一、自测题
1．线性定常系统的响应曲线仅取决于输入信号的______________和系统的特性，与输入信号施加的时间无关。
2．一阶系统1/（TS+1）的单位阶跃响应为。
3．二阶系统两个重要参数是，系统的输出响应特性完全由这两个参数来描述。4．二阶系统的主要指标有超调量MP%、调节时间ts和稳态输出C(∞)，其中MP%和ts是系统的指标，C(∞)是系统的指标。
5．在单位斜坡输入信号的作用下，0型系统的稳态误差ess=__________。
6．时域动态指标主要有上升时间、峰值时间、最大超调量和__________。
7．线性系统稳定性是系统__________特性，与系统的__________无关。
8．时域性能指标中所定义的最大超调量Mp的数学表达式是__________。
9．系统输出响应的稳态值与___________之间的偏差称为稳态误差ess。
10．二阶系统的阻尼比ξ在______范围时，响应曲线为非周期过程。
11．在单位斜坡输入信号作用下，Ⅱ型系统的稳态误差ess=______。
12．响应曲线达到超调量的________所需的时间，称为峰值时间tp。
13．在单位斜坡输入信号作用下，I型系统的稳态误差ess=__________。
14．二阶闭环控制系统稳定的充分必要条件是该系统的特征多项式的系数_____________。15．引入附加零点，可以改善系统的_____________性能。
16．如果增加系统开环传递函数中积分环节的个数，则闭环系统的稳态精度将提高，相对稳定性将________________。
17．为了便于求解和研究控制系统的输出响应，输入信号一般采用__________输入信号。
18．当系统的输入具有突变性质时，可选择阶跃函数为典型输入信号。（）
19．暂态响应是指当时间t趋于无穷大时，系统的输出状态。（）
20．在欠阻尼0＜ζ＜1情况下工作时，若ζ过小，则超调量大。（）
21．远离虚轴的极点对系统的影响很小。（）
22．当系统的输入是随时间增长变化时，可选择斜坡函数为典型输入信号。（）
23．稳态响应是指系统从刚加入输入信号后，到系统输出量达到稳定值前（）
24．闭环系统稳定的充要条件是系统所有特征根必须位于S平面的左半平（）
25．若要求系统快速性好，则闭环极点应靠近虚轴。（）
1．控制系统的上升时间tr、调整时间ts等反映出系统的( )
A.相对稳定性
B.绝对稳定
C.快速性
D.平稳性
2．时域分析中最常用的典型输入信号是（）
A.脉冲函数
B.斜坡函数
C.阶跃函数
D.正弦函数
3．一阶系统G(s)=K/(TS+1)的放大系数K愈小，则系统的输出响应的稳态值（）
A.不变
B.不定
C.愈小
D.愈大
4．一阶系统G(s)= K/(TS+1)的时间常数T越大，则系统的输出响应达到稳态值的时间( ) A．越长B．越短 C．不变 D．不定
5．二阶系统当0<ζ<1时，如果增加ζ，则输出响应的最大超调量将Mp（）
A.增加
B.减小
C.不变
D.不定
6．当二阶系统特征方程的根为具有负实部的复数根时，系统的阻尼比为（）
A．ζ<0 B．ζ＝0 C．0<ζ<1 D．ζ≥1
7．已知单位反馈控制系统在阶跃函数作用下，稳态误差ess为常数，则此系统为（）A．0型系统B．I型系统 C．Ⅱ型系统D．Ⅲ型系统
8．若一系统的特征方程式为(s+1)2(s－2)2+3＝0，则此系统是（）
A．稳定的B．临界稳定的 C．不稳定的D．条件稳定的
9．一般讲，如果开环系统增加积分环节，则其闭环系统的相对稳定性将( )
A.变好
B.变坏
C.不变
D.不定
10．控制系统的稳态误差ess 反映了系统的（ ）
A ．稳态控制精度
B ．相对稳定性
C ．快速性
D ．平稳性
11．已知单位负反馈控制系统的开环传递函数为 ， 该系统闭环系统是（ ）
A ．稳定的
B ．条件稳定的
C ．临界稳定的
D ．不稳定的
12．下列判别系统稳定性的方法中，哪一个是在频域里判别系统稳定性的判据（ ）
A.劳斯判据
B.赫尔维茨判据
C.奈奎斯特判据
D.根轨迹法
13．已知系统的特征方程为(s+1)(s+2)(s+3)=s+4，则此系统的稳定性为（ ）
A ．稳定
B ．临界稳定
C ．不稳定
D ．无法判断
14．令线性定常系统传递函数的分母多项式为零，则可得到系统的( )
A ．代数方程
B ．特征方程
C ．差分方程
D ．状态方程
15．设一单位反馈控制系统的开环传递函数为G0(s)= ，要求KV=20，则K=( ) A ．10 B ．20 C ．30 D ．40
16．设G (s )H (s )= ，当k 增大时，闭环系统（ ）
A ．由稳定到不稳定
B ．由不稳定到稳定
C ．始终稳定
D ．始终不稳定
17．过阻尼系统的动态性能指标是调整时间ts 和( )
A ．峰值时间tp
B ．最大超调量Mp
C ．上升时间tr
D ．衰减比Mp ／Mp ′ 18．设控制系统的开环传递函数为G(s)= ，该系统为( )
A ．0型系统
B ．1型系统
C ．2型系统
D ．3型系统
[例1]已知系统的结构如下图所示，单位阶跃响应的超调量σ%=16.3%，峰值时间tp=1s 。试求：
(1)开环传递函数G(s)；(2)闭环传递函
数Φ(s)； )
5)(1()1(10)(+-+=s s s s s G )
2(4+s s K )
5)(2()10(+++s s s k )
2)(1(10
++s s s
(3)根据已知性能指标Mp%、 tp确定参数K及τ；
(4)计算等速输入（恒速值R=1.5）时系统的稳态误差。
[例2]已知控制系统的结构如下图所示。
（1）当b=0时，试确定单位阶跃输入时系统的阻尼系数、自然频率、
最大超调量，以及由单位斜波输入所引起的稳态误差。
（2）确定系统的阻尼比等于0.8时的速度反馈常数b 的值，并确定
在单位输入时的最大超调量和单位斜波输入所引起的稳态误差。
（3）怎样使第（2）问的ζ=0.8保持不变而使其稳态误差等于第（1）
问的稳态误差值？
（3
）怎样使第（2）问的ζ=0.8保持不变而使其稳态误差等于第（1）
问的稳态误差值？
用比例加微分串联校正可以达到目的，如上图所示。
第四章 根轨迹法
1．若根轨迹位于实轴上两个相邻的开环极点之间，则这两个极点之
间必定存在 点。
2．根轨迹图必对称于根平面的__________。
3．如果实轴上某一段右边的开环实数零点、极点总个数为
_____________，则这一段就是根轨迹的一部分。
4已知-2+j 0点在开环传递函数为G(s)H(s)= 的系统的根轨迹上，则该)
204)(4(2+++s s s s k
))(()
(211p s p s z s K +++点对应的k 值为_________________。
5．确定根轨迹大致走向，用以下哪个条件一般就够了?( )
A.特征方程
B.幅角条件
C.幅值条件
D.
幅值条件+幅角条件
6．计算根轨迹渐近线倾角的公式为（ ）
A . B. C. D. 7．根轨迹渐近线与实轴的交点公式为( )
A. B. C. D.
8．开环传递函数G(s)H(s)=其中p2>z1>p1>0，
则实轴上的根轨迹为（ ）
A.（-∞，-p2],[-z1,-p1]
B.(- ∞,-p2]
C.[-p1,+ ∞)
D.[-z1,-p1]
9．实轴上根轨迹右端的开环实数零点、极点的个数之和为（ ）
A ．零
B ．大于零
C ．奇数
D ．偶数
10．当二阶系统的根分布在右半根平面时，系统的阻尼比ξ为（ ）
A ．ξ<0
B ．ξ=0
C ．0<ξ1
D ．ξ>1
11．当二阶系统的根分布在根平面的虚轴上时，系统的阻尼比为
（ ）
m n )12(++=π?l μm n )12(-+-=π?l m n )12(++=π?l m
n )12(-+=π?l μm n Z P m i i
n j j
++∑∑==11n
m Z P m i i n j j --∑∑==11m n P Z n j j m i i --∑∑==11m n Z P m i i
n j j --∑∑==11
A ．ξ<0
B ．ξ=0
C ．0<ξ<1
D ．ξ≥1
12．开环传递函数为 , 其根轨迹的起点为( )
A ．0，-3
B ．-1，-2
C ．0，-6
D ．-2，-4
13．开环传递函数为 ，则根轨迹上的点为( )
A ．-6+j
B ．-3+j
C ．-j
D ．j
14．设开环传递函数为G(s)H(s)＝ ， 其根轨迹渐近线与实轴的交点为（ ）
A ．0
B ．－1
C ．－2
D ．－3
15．开环传递函数为 的根轨迹的弯曲部分轨迹是（ ）
A ．半圆
B ．整圆
C ．抛物线
D ．不规则曲线
)
35.0()25.0)(15.0()(+++=s s s s k s G )6()(+=
s s K
s G )
3)(2()
1(+++s s s s k )2()
5()()(++=
s s s k s H s G
16.、开环传递函数为 ，其根轨迹渐近线与实轴的交点为（ ）
A ．-5/3
B ．-3/5
C ．3/5
D ．5/3
17．设开环传递函数为G(s)= ，在根轨迹的分离点处，
其对应的k 值应为（ ）
A ．1/4
B ．1/2
C ．1
D ．4 )106)(1()()(2++-=
s s s k s H s G )1(+s s k

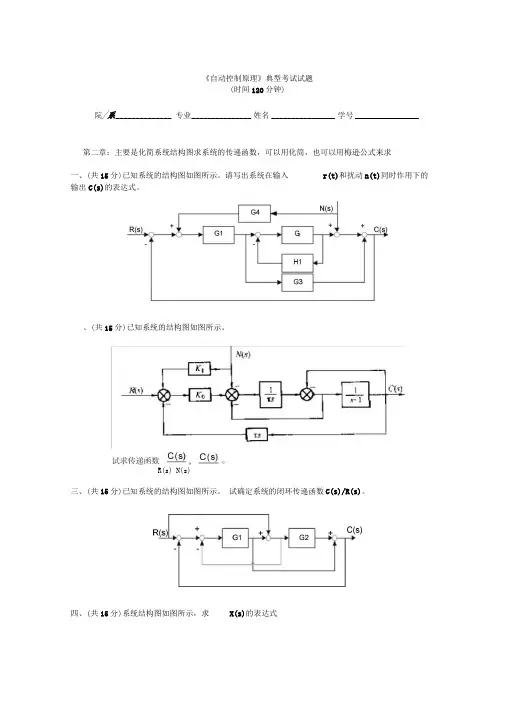

《 自动控制原理 》典型考试试题 （时间120分钟） 院/系 专业 姓名 学号 第二章：主要是化简系统结构图求系统的传递函数，可以用化简，也可以用梅逊公式来求 一、（共15分）已知系统的结构图如图所示。请写出系统在输入r(t)和扰动n(t)同时作用下的输出C(s)的表达式。 G4 H1G3 G1 G 2 N(s)C(s) R(s) - -+ + + 二 、（共15分）已知系统的结构图如图所示。 试求传递函数 )()(s R s C ，) () (s N s C 。 三、（共15分）已知系统的结构图如图所示。 试确定系统的闭环传递函数C(s)/R(s)。 G1 G2 R(s) - + + C(s) - + 四、（共15分）系统结构图如图所示，求X(s)的表达式
G4(s)G6(s) G5(s)G1(s) G2(s) N(s) C(s) R(s) -- G3(s) X(s) 五、（共15分）已知系统的结构图如图所示。 试确定系统的闭环传递函数C(s)/R(s)和C(s)/D(s)。 G1 G2 R(s) - + + C(s) -+ D(s) G3G4 六、（共15分）系统的结构图如图所示，试求该系统的闭环传递函数 ) () (s R s C 。 七、（15分）试用结构图等效化简求题图所示各系统的传递函数 ) () (s R s C
一、（共15分）某控制系统的方框图如图所示，欲保证阻尼比ξ=0.7和响应单位斜坡函数的稳态误差为ss e =0.25,试确定系统参数K 、τ。 二、（共10分）设图（a ）所示系统的单位阶跃响应如图（b ）所示。试确定系统参数,1K 2K 和a 。 三、（共15分）已知系统结构图如下所示。求系统在输入r(t)=t 和扰动信号d(t)=1(t)作用下的稳态误差和稳态输出)(∞C 2/(1+0.1s) R(s) - C(s) 4/s(s+2) E(s) D(s) 四、（共10分）已知单位负反馈系统的开环传递函数为： 2()(2)(4)(625) K G s s s s s = ++++ 试确定引起闭环系统等幅振荡时的K 值和相应的振荡频率ω 五、（15分）设单位反馈系统的开环传递函数为 1 2 ) 1()(23++++=s s s s K s G α 若系统以2rad/s 频率持续振荡，试确定相应的K 和α值 第三章：主要包括稳、准、快3个方面 稳定性有2题，绝对稳定性判断，主要是用劳斯判据，特别是临界稳定中出现全零行问题。 相对稳定性判断，主要是稳定度问题，就是要求所有极点均在s=-a 垂线左测问题，就是将s=w-a 代入D(s)=0中，再判断稳定 快速性主要是要记住二阶系统在0<ξ<1时的单位阶跃响应公式以及指标求取的公式。 准确性主要是稳态误差的公式以及动态误差级数两方面

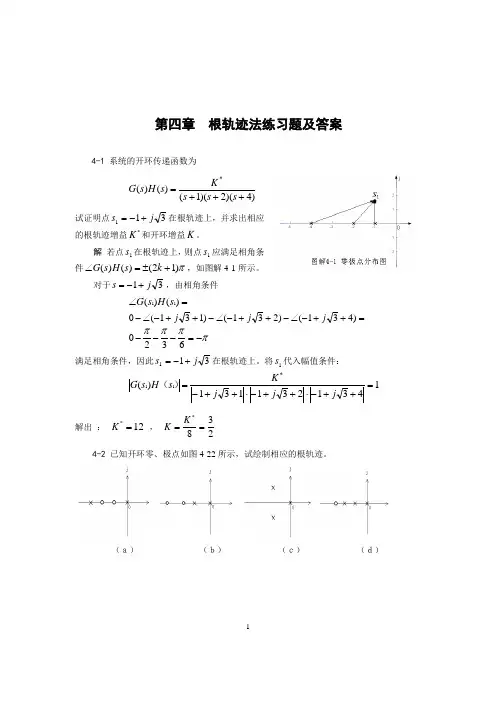

第四章根轨迹法习题及答案4-1 系统的开环传递函数为 )4 )( 2 )( 1 ( ) ( ) ( * + + + = s s s K s H s G 试证明点3 1 1 j s+ - =在根轨迹上，并求出相应 的根轨迹增益* K和开环增益K。 解若点 1 s在根轨迹上，则点 1 s应满足相角条 件π)1 2( ) ( ) (+ ± = ∠k s H s G，如图解4-1所示。 对于3 1j s+ - =，由相角条件 = ∠) ( ) (1 1s H s G = + + - ∠ - + + - ∠ - + + - ∠ -)4 3 1 ( )2 3 1 ( )1 3 1 ( 0j j j π π π π - = - - - 6 3 2 满足相角条件，因此3 1 1 j s+ - =在根轨迹上。将 1 s代入幅值条件： 1 4 3 1 2 3 1 1 3 1 ) ( * 1 1= + + - ? + + - ? + + - = j j j K s H s G） （ 解出：12 *= K， 2 3 8 * = = K K 4-2 已知开环零、极点如图4-22所示，试绘制相应的根轨迹。 （ａ）（ｂ）（ｃ）（ｄ）
