电容器主要性能指标
作者： 阅读： 434 时间： 2009-7-1 20:06:00 2009-
文章导读： 文章导读：标称容量和允许误差：电容器储存电荷的能力，常用的单位是 F、uF、pF。电 容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实际容量会有误差。 常用固定电容允许误差的等级见表 2。常用固定电容的标称容量系列见表 3。一般，电容 器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于 10000pF 的时候，用 pF 做单位，大于 10000pF 的时候，用 uF 做单位。为了简便起见，大于 100pF 而小于 1uF 的电容常常不注单位。没有小数点的，它的单位是 pF，有小数点的，它的单位是 uF。如 有的电容上标有“332”（3300pF）三位有效数字，左起两位
标称容量和允许误差：电容器储存电荷的能力，常用的单位是 F、uF、pF。电容器上标 有的电容数是电容器的标称容量。 电容器的标称容量和它的实际容量会有误差。 常用固定电 容允许误差的等级见表 2。常用固定电容的标称容量系列见表 3。一般，电容器上都直接写 出其容量，也有用数字来标志容量的，通常在容量小于 10000pF 的时候，用 pF 做单位，大 于 10000pF 的时候，用 uF 做单位。为了简便起见，大于 100pF 而小于 1uF 的电容常常不注 单位。 没有小数点的， 它的单位是 pF， 有小数点的， 它的单位是 uF。 如有的电容上标有“332” （3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在 后加 0 的个数，单位是 pF。 额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直 流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的 交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有 6.3V、10V、 16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
常用固定电容允许误差的等
允许误 差 级 别
±2%
±5% Ⅰ
±10% Ⅱ
±20% (+20% -30%) (+50% -20%) (+100%-10%) Ⅲ Ⅳ Ⅴ Ⅵ
02
常用固定电容的标称容量系列
电容类别
允许误差
容量范围 100pF-1uF 1uF-100uF
标 称 容 量 系 列 1.0 1.5 2.2 3.3 4.7 6.8 1 2 4 6 8 10 15 20 30 50 60 80 100 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
纸介电容、金属化纸介 5% 电容、纸膜复合介质电 ±10% 容、低频（有极性）有 ±20% 机薄膜介质电容 高频（无极性）有机薄 5% 膜介质电容、瓷介电 容、玻璃釉电容、云母 10% 电容 20% 10% 铝、钽、铌、钛电解电 ±20% 容 +50/-20% +100/-10%
1pF-1uF
1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 1.0 1.5 2.2 3.3 4.7 6.8 1.0 1.5 2.2 3.3 4.7 6.8 (容量单位 uF)
1uF-1000000uF
绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是 一个有限的数值，一般在 1000 兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏 电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。漏电电阻越小，漏 电越严重。电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工 作。因此，漏电电阻越大越好。 介质损耗：电容器在电场作用下消耗的能量，通常用损耗功率和电容器的无功功率之 比，即损耗角的正切值表示。损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频 情况下工作。
常用电容的几项特性
电容种类
中小型纸介电容 金属壳密封纸介电容 中小型金属化纸介电容 金属壳密封金属化纸介 电容 薄膜电容 云母电容 瓷介电容 铝电解电容 、铌电解电容
容量范围
直流工作电压 漏电电阻 运用频率（MHz） 准确度 （ V） （>MΩ）
8 以下 -Ⅲ >5000 250-1600 160-1600 63-500 100-7000 63-630 4-500 直流，脉动直流 Ⅰ>-Ⅲ >1000-5000 Ⅰ>-Ⅲ >2000 直流，脉动电流 Ⅰ>-Ⅲ >30-5000 高频、低频 75-250 以下 低频、高频 Ⅰ>-Ⅲ >10000 02-Ⅲ 02-Ⅲ >10000 >10000
470pF-0.22uF 63-630 0.01uF-10uF 0.22uF-30uF 3pF-0.1uF 10pF-0.51uF 1pF-0.1uF 1uF-10000uF
0.01uF-0.22uF 160、250、400 8 以下
直流，脉动直流 ⅣⅤ 直流，脉动直流 ⅢⅣ
0.47uF-1000uF 6.3-160
瓷介微调电容 可变电容
2/7pF-7/25pF 250-500 7pF-1100pF 100 以上
高频 低频，高频
>1000-10000 >500
电容器 电容器通常简称其为电容，用字母C表示。电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。 相关公式 电容器的电势能计算公式：E=CU^2/2=QU/2 多电容器并联计算公式：C=C1+C2+C3+…+Cn 多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn 三电容器串联 C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3) 标称电容量和允许偏差 标称电容量是标志在电容器上的电容量。在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是：1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 容量大的电容其容量值在电容上直接标明，如10 μF/16V 容量小的电容其容量值在电容上用字母表示或数字表示 字母表示法：1m=1000 μF 1P2= 1n=1000PF 数字表示法：三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数宇，第三位数宇表示有效数字后面零的个数，它们的单位都是pF。如：102表示标称容量为1000pF。 221表示标称容量为220pF。 224表示标称容量为22x10(4)pF。 在这种表示法中有一个特殊情况，就是当第三位数字用"9"表示时，是用有效数宇乘上10的-1次方来表示容量大小。如:229表示标称容量为22x(10-1)pF=。 允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为μF、误差为±5%。 电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。常用的电容器其精度等级和电阻器的表示方法相同。用字母表示：D——005级——±%；F——01级——±1%；G——02级——±2%；J——I 级——±5%；K——II级——±10%；M——III级——±20%。 精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%） 一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。 注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。 主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。他们分别使用的允许偏差是+-5% +-10% +-20%。 额定电压：在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。常见的电容额定电压与耐压测试仪测量值的关系（ 600V的耐压测试仪测量电压为760V以上550V的耐压测试仪测量电压为715V以上； 500V的耐压测试仪测量电压为650V以上； 450V的耐压测试仪测量电压为585V以上； 400V的耐压测试仪测量电压为520V以上； 250V的耐压测试仪测量电压为325V以上； 200V的耐压测试仪测量电压为260V以上；
电容器主要技术参数的标注方法： 1．直标法 指在电容器的表面直接用数字和单位符号或字母标注出标称容量和耐压等。 例某电容器上标CD—1、2200μF、35V，表示这是一个铝电解电容器，标称容量 为2200μF，耐压为35V。 某电容器上标CA1—1、2.2±5%、DC63V，表示这是一个钽电解电容器，标称容量 为2.2μF，允许误差为±5%，直流耐压为63V。 2．数字加字母标注法 指用数字和字母有规律的组合来表示容量，字母既表示小数点，又表示后缀单位。 例 p10表示0.1pF 1p0表示1pF 6P 8表示6.8pF 2μ2表示2.2μF 7p5表示7.5 pF 2n2表示2.2nF 8n2表示8200pF M1表示0.1μF 3m3表示3300μ F G1表示100μF 3．数码标注法 数码标注法多用于非电解电容器的标注，它采用三位数标注和四位数标注： 1）三位数标注法采用三位数标注的电容器，前两位数字表示标称值的有效数 字，第三位表示有效数字后缀零的个数，它们的单位是pF。这种标注法中有一个特殊的， 就是当第三位数字是９时，它表示有效数字乘以１０-1。 例１０２表示标称容量是１０００pF，即１nF； ４７３表示标称容量是４７０００pF，即４７nF。４７９表示标称容量是 4.7pF。 2) 四位数标注法采用四位数标注的电容器不标注单位。这种标注方法是用1 ~4位数字表示电容量，其容量单位是pF；若用0.0X或0.X时，其单位为μF。
例 47表示标称容量是47 pF ；0.56表示标称容量是0.56μF 。 采用数码标注的，有些后面带的还有字母，它表示允许误差。识别方法： D——±0.5% F——±1% G——±2% J——±5% K——±10% M——±20% 例 223J表示标称容量是22000 pF，误差为±5% 。 4．电容器容量允许误差的标注方法 电容器容量允许误差的标注方法主要有三种： 1）用字母表误差 识别方法： B——±0.1% C——±0.25% D——±0. 5% F——±1% G——±2% J——±5% K——±10% M——±20% N——±30% 例 223J表示标称容量是22000 pF，误差为±5% 。 2）直接标出误差的值 例33 pF±0.2 pF则表示电容器的标称容量是33 pF，允许误差是±0.2 pF。 3）直接用数字表示百分比的误差 例 0.33/5 则表示电容器的标称容量是0.33μF，允许误差是±5%
电容的型号功能和应用的详细介绍 1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中 定义： 电容是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。 电容的符号是C。 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是： 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 相关公式： 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q或U决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离， k则是静电力常量。常见的平行板电容器,电容为C=εS/d.（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。）
电容器的电势能计算公式：E=CU^2/2=QU/2 多电容器并联计算公式：C=C1+C2+C3+…+Cn 多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn 电容器的型号命名方法 第一部分 | 第二部分 | 第三部分 | 第四部分 名称 | 材料 | 特征 | 序号 电容器 | 符号 | 意义 | 符号 | 意义 | 符号 C 高频瓷 T 铁电 T 低频瓷 W 微调 I 玻璃 J 金属化 符号 Y 釉云母 X 小型 C Z 纸介 D 电压用字母或数字 J 金属化 M 密封 L 纸涤纶 Y 高压
电解电容器的参数特性 上海BIT-CAP技术中心2.1容量 2.1.1标称容量（C R） 电容器设计所确定的容量和通常在电容器上所标出的电容量值。 2.1.2容量公差 容量偏差是指电容器的实际容量离开标称容量的范围，容量偏差一般会标示在出货检验单上和包装箱盒贴上。YM产品的容量公差为±20%。 2.1.3容量偏差等级 为了保证每批电容器容量的一致性，保证客户装在同一台机器上的所有电容器之间的容量偏 差在。特别为每一个电容器贴上表示容量偏差的标签。客户在装机时选用同一标签的电容器装在一台设备内，这样能够有效的保证了同一台设备内的电容器容量的一致性。偏差等级见表1。 容量等级代码容量偏差 D-20%≤Cap＜-15% C-15%≤Cap＜-10% B-10%≤Cap＜-5% A-5%≤Cap＜0 E0≤Cap＜5% F5%≤Cap＜10% G10%≤Cap＜15% H15%≤Cap≤20% 表1容量偏差等级表 2.1.4容量的温度特性 电解电容的容量不是所有的工作温度下都是常量，温度对容量的影响很大。温度降低时，电解液的粘性增加，导电能力下降，容量下降。
图4容量温度特性（测试频率120Hz ） 2.1.5 容量的频率特性 电解电容器的容量决定于温度，还决定于测试频率。容量频率关系：C 代表容量，单位F f 代表频率，单位Hz z 代表阻抗，单位Ω 图5容量频率特性曲线（测试温度20℃） 2.1.6频繁的电压波动及充放电 频繁的电压波动及充放电都会导致容量下降，为了应对频繁的电压波动及充放电的使用条件，特别设计了ER6系列产品（充放电应对品）。详细情况请联系我们。2.2损耗角的正切值tan δ 用于脉动电路中的铝电解电容器，实际上要消耗一部分的有功功率，这可以用损耗角的正切值来表征。损耗角的正切值为在正弦电压下有功功率与无功功率的比值。对于电解电容器较常采用的等效电路，如图6，则损耗角的正切值为： 图6等效串联电路图
电解电容主要技术参数 1.等效串联 ESR的高低，与的容量、电压、频率及温度…都有关，ESR要求越低越好。当额定电压固定时，容量愈大ESR愈低。当容量固定时，选用高额定电压的品种可以降低ESR。低频时ESR高，高频时ESR低，高温也会使ESR上升。等效串联ESR 很多品牌可以从规格说明书上查到。 2. 漏电流 一看就明白，就是漏电！铝都存在漏电的情况，这是物理结构所决定的。不用说，漏电流当然是越小越好。器容量愈高，漏电流就愈大；降低工作电压可降低漏电流。反过来选用更高耐压的品种也会有助于减小漏电流。结合上面的两个参数，相同条件下优先选取高耐压品种的确是一个简便可行的好方法；降低内阻、降低漏电流、降低损失角、增加寿命。真是好处多多，唯价格上会高一些。有个说法，既电解工作在远低于额定工作电压时，由于不能得到有效的足以维持电极跟电解液之间的退极化作用，会导致的极化而降低涟波电流，增大ESR，从而提早老化。但是这个说法的前提是“远低于额定工作电压”，综合一些长期的实践经验来看，选取额定工作电压标称值的2/3左右为正常工作电压，是比较合理可*的。业余情况下可以对电解电容的漏电流大体上估计一下。把相同容量的电解电容按照额定承受电压进
行充电，放置一段时间后再检测两端的电压下降程度。下降电压越少的漏电流就越小。 3.标称参数 就是电容器上所列出的数值。 *静电容量，用UF表示。就不多说了。 *工作电压(working voltage)简称WV，应为标称安全值，也就是说应用电路中，不得超过此标称电压。 *温度常见的大多为85度、105度。高温条件下（例如纯甲类）要优选105度标称的。一般情况下优选高温度系数的对于改善其他参数性能也有积极的帮助。 4.散逸因数dissipation factor(DF) 有时DF值也用损失角tan表示。DF值是高还是低，与温度、容量、电压、频率……都有关系；当容量相同时，耐压愈高的DF值就愈低。频率愈高DF值愈高，温度愈高DF值也愈高。DF 值一般不标注在电容器上或规格介绍上面。在DIY选取电容时，可优先考虑选取更高耐压的，比如工作电压为45V时，选用50V的就不很合理。尽管使用50V的从承受电压正常工作方面并无不妥，但从DF 值方面考虑就欠缺一些。使用63V或71V耐压的会有更好的表现的。当然再高了性价比上就不合算了。 5. 涟波电流Irac 涟波电流对于石机的滤波电路来说，是一个很重要的参数。涟波电流Irac 是愈高愈好。他的高低与工作频率相关，频率越高Irac越

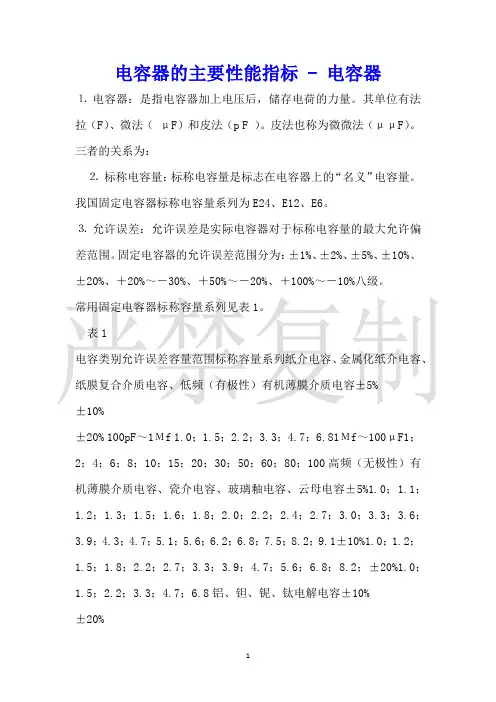

电容的主要性能指标 标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。电容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实际容量会有误差。常用固定电容允许误差的等级见表2。常用固定电容的标称容量系列见表3。一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量 小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。为了简便起见，大于100pF而小于1uF的电容常常不注单位。没有小数点的，它的单位是pF，有小数点的，它的单位是uF。如有的电容上标有“332”（3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。 额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有 6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。 表2常用固定电容允许误差的等 允许误差±2%±5%±10%±20%(+20%-30%) (+50%-20%) (+100%-10%) 级别02 ⅠⅡⅢⅣⅤⅥ 表3常用固定电容的标称容量系列 电容类别允许误差容量范围标称容量系列 纸介电容、金属化纸介 电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容5% ±10% ±20% 100pF-1uF 1.01.52.23.34.76.8 1uF-100uF 1246810152030 506080100
电容参数：X5R，X7R，Y5V，COG 详解 在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。 这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。具体来说，就是： X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C 变化为70°C时，电容容量的变化为±15%； Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者 +22%/-82%。 对于其他的编码与温度特性的关系，大家可以参考表4-1。例如，X5R的意思就是该电容的正常工作温度为 -55°C~+85°C，对应的电容容量变化为±15%。 表4-1 电容的温度与容量误差编码 下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在
使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一、NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%， 相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO 电容器可选取的容量范围。 NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二 X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。 三 Z5U电容器 Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。 尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。 Z5U电容器的其他技术指标如下:工作温度范围+10℃ --- +85℃ 温度特性 +22% ---- -56% 介质损耗最大 4% 四 Y5V电容器 Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。 Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。 Y5V电容器的取值范围如下表所示 Y5V电容器的其他技术指标如下:工作温度范围 -30℃ --- +85℃ 温度特性 +22% ---- -82% 介质损耗最大 5% 贴片电容器命名方法可到AVX网站上找到。 NPO,X7R及Y5V电容的特性及主要用途 NPO的特性及主要用途 属1类陶瓷介质，电气性能稳定，基本上不随时间、温度、电压变化，适用于高可靠、高稳定的高额、特高频场合。特性： 电容范围 1pF～0.1uF (1±0.2V rms 1MHz) 环境温度： -55℃～+125℃ 组别：CG 温度特性：0±30ppm/℃ 损耗角正切值： 15x10-4 绝缘电阻：≥10GΩ 抗电强度： 2.5倍额定电压 5秒浪涌电流：≤50毫安
在我们选择无极性电容式，不知道大家是否有注意到电容的X5R，X7R，Y5V，COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。 这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着一定的电容容量的范围。具体来说，就是： X7R常用于容量为3300pF~0.33uF的电容，这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从0°C变化为70°C时，电容容量的变化为±15%； Y5P与Y5V常用于容量为150pF~2nF的电容，温度范围比较宽，随着温度变化，电容容量变化范围为±10%或者+22%/-82%。 对于其他的编码与温度特性的关系，大家可以参考表4-1。例如，X5R的意思就是该电容的正常工作温度为-55°C~+85°C，对应的电容容量变化为±15%。 表4-1 电容的温度与容量误差编码 下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是A VX公司的命名方法，其他公司的产品请参照该公司的产品手册。NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一：NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05% ，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二：X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
超级电容器的分类 （资料来源：中国联保网）按原理 超级电容器的类型比较多，按不同方式可以分为多种产品，以下作简单介绍。 按原理分为双电层型超级电容器和赝电容型超级电容器： 双电层型超级电容器 1.活性碳电极材料，采用了高比表面积的活性炭材料经过成型制备电极。 2.碳纤维电极材料，采用活性炭纤维成形材料，如布、毡等经过增强，喷涂或熔融金属增强其导电性制备电极。 3.碳气凝胶电极材料，采用前驱材料制备凝胶，经过炭化活化得到电极材料。 4.碳纳米管电极材料，碳纳米管具有极好的中孔性能和导电性，采用高比表面积的碳纳米管材料，可以制得非常优良的超级电容器电极。 以上电极材料可以制成： 1.平板型超级电容器，在扣式体系中多采用平板状和圆片状的电极，另外也有Econd公司产品为典型代表的多层叠片串联组合而成的高压超级电容器，可以达到300V以上的工作
电压。 2.绕卷型溶剂电容器，采用电极材料涂覆在集流体上，经过绕制得到，这类电容器通常具有更大的电容量和更高的功率密度。 赝电容型超级电容器 包括金属氧化物电极材料与聚合物电极材料，金属氧化物包括NiOx、MnO2、V2O5等作为正极材料，活性炭作为负极材料制备的超级电容器，导电聚合物材料包括PPY、PTH、PAn i、PAS、PFPT等经P型或N型或P/N型掺杂制取电极，以此制备超级电容器。这一类型超级电容器具有非常高的能量密度，除NiOx型外，其它类型多处于研究阶段，还没有实现产业化生产。 按电解质类型 可以分为水性电解质和有机电解质类型： 水性电解质 1.酸性电解质，多采用36%的H2SO4水溶液作为电解质。
2.碱性电解质，通常采用KOH、NaOH等强碱作为电解质，水作为溶剂。 3.中性电解质，通常采用KCl、NaCl等盐作为电解质，水作为溶剂，多用于氧化锰电极材料的电解液。 有机电解质 通常采用LiClO4为典型代表的锂盐、TEABF4作为典型代表的季胺盐等作为电解质，有机溶剂如PC、ACN、GBL、THL等有机溶剂作为溶剂，电解质在溶剂中接近饱和溶解度。 其他 1.液体电解质超级电容器，多数超级电容器电解质均为液态。 2.固体电解质超级电容器，随着锂离子电池固态电解液的发展，应用于超级电容器的电解质也对凝胶电解质和PEO等固体电解质进行研究。
电阻，电感，电容的主要参数 电阻主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。 7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。 9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。 电感器的主要参数 电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。
常用电容器主要参数与特点 1、标称电容量和允许偏差 标称电容量是标志在电容器上的电容量。 电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗。因此容值，也就是交流电容值，随着工作频率、电压以及测量方法的变化而变化。在标准JISC 5102 规定：铝电解电容的电容量的测量条件是在频率为 120Hz，最大交 流电压为（Voltage Root Mean Square，通常指交流电压的有效值），DC bias （直流偏压直流偏置直流偏移直流偏磁）电压为～的条件下进行。可以断言，铝电解电容器的容量随频率的增加而减小。 电容器中存储的能量 E = CV^2/2 电容器的线性充电量 I = C （dV/dt） 电容的总阻抗（欧姆） Z = √ ［ RS^2 + （XC – XL）^2 ］ 容性电抗（欧姆） XC = 1/（2πfC）
电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。 精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%） 一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。 2、额定电压 在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。 3、绝缘电阻 直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。 当电容较小时，主要取决于电容的表面状态，容量〉时，主要取决于介质的性能，绝缘电阻越大越好。 电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。 4、损耗 电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
超级电容器的分类与优缺点分析 摘要：电容器是储存电荷的常用电子器件，在许多电子设备中得到了广泛的运用。由于新时期行业技术的迅速发展，早期的电路结构逐渐被更复杂的电路形式取代，普通的电容器已经满足不了电路运行的需要。为了达到高负荷或超负荷电路运行的需要，国内开始推广使用超级电容器，这种器件在性能上比传统电容器更加优越。文中阐述了电容器的原理、基本功能、优缺点等。 常规电容仅能满足结构简单、负荷较小的电路运行要求，对于大负荷的电路运行则难以起到储存电荷的效果。近年来，超级电容器的推广应用有效地解决了大负荷电路运行的难题，保证了电力电子设备使用性能的正常发挥。 1 超级电容器原理与应用 超级电容器实际上属于电化学元件，引起电荷或电能储存流程可相互逆转，其循环充电的次数达到10万次。凭借多个方面的性能优势，超级电容器的应用范围逐渐扩大，掌握该装置的原理有助于正常的操作使用。 1.1 超级电容器的原理 "双电层原理"是超级电容器的核心，这是由该装置的双电层结构决定的。超级电容器是利用双电层原理的电容器。当外加电压作用于普通电容器的两个极板时，装置存储电荷的原理是一样的，即正电极与正电荷对应、负电极与负电荷对应。而超级电容器除了这些功能外，若其受到电场作用则会在电解液、电极之间产生相反的电荷，此时正电荷、负电荷分别处于不同的接触面，这种条件下的负荷分布则属于"双电层",原理如图1.因电容器结构组合上的改进，超级电容器的电容储存量极大。此外，如果超级电容器两极板间电势小于电解液的标准电位时，超级电容器则是正常的工作状态，相反则不正常。根据超级电容器原理，其在运用过程中并没有出现化学反应，仅仅是在物理性质上的变化，因而超级电容器的稳定性更加可靠。
电容器 一、概述 电容器是由两个金属电极中间夹一层电解质构成的电子元件。在两个电极上加电压时，电极尚就储存电荷，所以说电容器是充放电荷的电子元件。电容器储存电荷量的多少，取决于电容器的电容量，电容量在数值上是等于一个导电极上的电荷量与两块极板之间的电位差之比。即 C=Q/U 其中Q为一个极板上的电荷量，单位为C（库伦）；U为两块极板之间的电位差，单位为V（伏特）；C为电容量，单位为F（法拉）。 电容器能够被充电和放电，也就是存储电能和释放电能，其两端的电压不能突变。正因如此，如果把电容器接在直流电路中，则只有在电源开启和接通时，电容器充放电两个短暂过程中，电路上存在电流。就稳态而言，直流电流不能通过电容器，相当于开路。如果把电容器接在交流或脉冲直流电路中，由于不停的充电放电，便使电流能够通过电容器，并且具有类似电阻那样阻碍电流（由电荷的变率、容量和工作频率决定）的作用。所以，电容器被广泛应用于各种耦合、旁路、滤波、调谐以及脉冲电路中。 二、电容器的种类 电容器通常叫做电容。因电容的用途、结构及材料不同，电容的种类很多。根据电容的结构和容量是否可调，可将电容分为3大类：固定电容、半可变（微调）电容、可变电容。 电容器的性能、结构用途等在很大程度上取决于电容器的介质，因此，电解质常以电解质来分类。可大致分为：有机介质（包括复合介质）电容器，如纸介电容器、塑料薄膜电容器、纸膜复合介质电容器、薄膜复合介质电容器等；无机介质电容器，如云母电容器、玻璃釉电容器、陶瓷电容器等；气体介质电容器，如空气电容器、真空电容器、充气式电容器等；电解电容器，如铝电解电容器、铌电解电容器等。
2.1纸介电容器 2.2涤纶电容器 2.3聚苯乙烯电容器 2.4聚丙烯电容器 2.5云母电容器 2.6瓷介电容器 2.7独石电容器 2.8玻璃釉电容器 2.9电解电容器 2.10微型记忆电容器 二、电容的型号的命名： 1．各国电容器的型号命名很不统一，国产电容器的命名由四部分组成： 第一部分：用字母表示名称，电容器为C。 第二部分：用字母表示材料。 第三部分：用数字表示分类。 第四部分：用数字表示序号。 2．电容的标志方法： （1）直标法：用字母和数字把型号、规格直接标在外壳上。 （2）文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。 （3）色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示： 颜色黑棕红橙黄绿蓝紫灰 耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V
无功补偿电容器运行特性参数选取 1 电力电容器及其主要特性参数 电力电容器是无功补偿装置的主要部件。随着技术进步和工艺更新,纸介质电容器已被 自愈式电容器所取代,自愈式电容器采用在电介质中两面蒸镀金属体为电极,其最大的改进是电容器在电介质局部击穿时其绝缘具有自然恢复性能,即电介质局部击穿时,击穿处附近的金属涂层将熔化和气化并形成空洞,由此虽然会造成极板面积减少使电容C 及相应无功功率有所下降,但不影响电容器正常运行。 自愈式电容器主要特性参数有额定电压、电容、无功功率。 1. 1 额定电压 《自愈式低电压并联电容器》第3. 2 条规定“电容器额定电压优先值如 下0. 23 ,0. 4 ,0. 525 及0. 69 kV。”电容器额定电压选取一般比电气设备额定运行电压高5 %。 1. 2 电容 电容器的电容是极板上的电荷相对于极板间电压的比值,该值与极板面积、极板间绝缘 厚度和绝缘介质的介电系数有关, 其计算式为C = 1 4πε× S D 式中ε为极板间绝缘介质的介电系数; S 为电容器极板面积; D 为电容器绝缘层厚度。 在上式中,电容C 数值与电压无直接关系, C 值似乎仅取决于电容器极板面积和绝缘介质,但这只是电容器未接网投运时的静态状况;接网投运后,由于电介质局部击穿造成极板面积减少从而会影响到电容C 数值降低,因此运行过程中, 电容C 是个逐年衰减下降的变量,其衰减速度取决于运行电压状况和自身稳态过电压能力。出厂电容器的电容值定义为静态电 容。一般,投运后第一年电容值下降率应在2 %以内,第二年至第五年电容值下降率应在1 %～ 2 % ,第五年后因电介质老化,电容值将加速下降,当电容值下降至出厂时的85 %以下,可认为该电容器寿命期结束。 1. 3 无功功率 在交流电路中,无功功率QC = UI sinφ由于电容器电介质损耗角极小,φ= 90°,所以sin φ= 1 ,则无功功率QC = UI =ωCU2 ×10 - 3 = 2πf CU2 ×10 - 3 (μF) ,从该式可见,电容器无功功率不仅取决于电容C ,而且还与电源频率f 、端电压U 直接相关,电容器额定无功功率的准确定义应是标准频率下外接额定电压时静态电容C 所对应的无功率。接网投运后电容器所输出实际无功功率能否达到标定容量,则需视运行电压状况。当电网电压低于电容器额定电压时,电容器所输出的无功功率将小于标定值。因此如果电容器额定电压选择偏高,电容器实际运行电压长期低于额定值,很可能因电容器无功出力低于设计值造成电网无功短 缺。 2 无功补偿电容装置参数的选取误区 无功补偿装置在进行设计选型及设备订货时,提供给厂家的参数往往仅是电容补偿柜型 号和无功功率数值,而电容器额定电压及静态电容值这两个重要参数常被忽略。由于电容器 生产厂家对产品安装处电压状况不甚了解,在产品设计时往往侧重于降低产品生产成本和减 少电介质局部击穿,所选取的电容器额定电压往往高于国家标准推荐值,这样做对电网运行的无功补偿效果会造成什么影响对电网建设投资又会引起什么变化呢可通过以下案例进行 分析。 例如某台10 0. 4 kV 变压器,按照功率因数0. 9 的运行要求,需在变压器低压侧进行集中 无功补偿,经计算需补偿无功功率100 kvar ,如果按额定电压U = 450 V 配置电容器,根据QC=ωCU2 ×10 - 3 计算,电容器组的静态电容值C 为1 572μF ,接入电网后在运行电压U =400 V 的状态下,该电容器实际向电网提供的无功功率QC 为79 kvar ,补偿效果仅达预期的79 %。反之,在上述条件下,要想保证实际补偿效果为100 kvar ,则至少需配置电容器无功功率为127 kvar ,也就意味着设备投资需要增加27 %。中山市2004 年变压器增加898 台,合计容量近60 万kvar ,按30 %补偿率计需补偿无功功率近18 万kvar 。
超级电容器的主要应用领域 超级电容器发展展望： 超级电容器也叫做电化学电容器，是介于传统电容器和充电电池之间的一种新型储能装置，比容量为传统电容器的20~200倍，比功率一般大于1000W/kg，循环寿命大于100000次，可储蓄的能量比传统电容要高得多，并且充电快速。由于它们的使用寿命非常长，可被应用于终端产品的整个生命周期。而且超级电容器对环境无污染，可以说，超级电容器是一种高效、实用、环保的能量储蓄装置。当高能量电池和燃料电池与超级电容器技术相结合时，可实现高比功率、高比能量特性和长的工作寿命。近年来，由于超级电容器在新能源领域所表现出的朝阳产业趋势，许多发达国家都已经把超级电容器项目作为国家重点研究和开发项目，超级电容器的国内外市场正呈现出前所未有的蓬勃景象。 依照美国国家能源局的数据预测，超级电容器在全球市场的容量预计将从2007年的4亿美元发展到2013年的120亿美元（见下图1），其中，在电动汽车/新能源汽车领域的市场规模有望在2013年达到40亿美元,在消费电子领域的市场规模有望在2013年达到30亿美元,在工业(风力发电、轨道交通、重型机械等)领域的市场规模有望在2013年达到40亿美元。
根据中商情报预测，截至2014年，我国超容产业的增长率都在30%以上。 超级电容器的主要应用领域： 1.超级电容器在太阳能能源系统中的应用 太阳能源的利用最终归结为太阳能利用和太阳光利用两个方面。太阳能发电分为光伏发电和光热发电，其中光伏发电就是利用光伏电池将太阳能直接转化为电能。光伏发电不论在转化效率、设备成本和发展前景尚都远远强于光热发电。 自从实用型多晶硅的光伏电池问世以来，世界上就便开始了太阳能光伏发电的应
电容器主要性能指标
作者： 阅读： 434 时间： 2009-7-1 20:06:00 2009-
文章导读： 文章导读：标称容量和允许误差：电容器储存电荷的能力，常用的单位是 F、uF、pF。电 容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实际容量会有误差。 常用固定电容允许误差的等级见表 2。常用固定电容的标称容量系列见表 3。一般，电容 器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于 10000pF 的时候，用 pF 做单位，大于 10000pF 的时候，用 uF 做单位。为了简便起见，大于 100pF 而小于 1uF 的电容常常不注单位。没有小数点的，它的单位是 pF，有小数点的，它的单位是 uF。如 有的电容上标有“332”（3300pF）三位有效数字，左起两位
标称容量和允许误差：电容器储存电荷的能力，常用的单位是 F、uF、pF。电容器上标 有的电容数是电容器的标称容量。 电容器的标称容量和它的实际容量会有误差。 常用固定电 容允许误差的等级见表 2。常用固定电容的标称容量系列见表 3。一般，电容器上都直接写 出其容量，也有用数字来标志容量的，通常在容量小于 10000pF 的时候，用 pF 做单位，大 于 10000pF 的时候，用 uF 做单位。为了简便起见，大于 100pF 而小于 1uF 的电容常常不注 单位。 没有小数点的， 它的单位是 pF， 有小数点的， 它的单位是 uF。 如有的电容上标有“332” （3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在 后加 0 的个数，单位是 pF。 额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直 流电压，就是电容的耐压，也叫做电容的直流工作电压。如果在交流电路中，要注意所加的 交流电压最大值不能超过电容的直流工作电压值。常用的固定电容工作电压有 6.3V、10V、 16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
常用固定电容允许误差的等
允许误 差 级 别
±2%
±5% Ⅰ
±10% Ⅱ
±20% (+20% -30%) (+50% -20%) (+100%-10%) Ⅲ Ⅳ Ⅴ Ⅵ
02
常用固定电容的标称容量系列
薄膜电容器的使用要求和电性能参数 电磁加热设备把工频的交流电或纯直流电,通过半桥/全桥逆变技术,变为高频交流电(1KHz—1MHz).高频交流电通过各种电感性负载后会产生高频交变磁场.当金属物体处于高频交变磁场中,金属分子会产生无数小涡流. 涡流使金属分子高速无规则运动,金属分子间互相碰撞、磨擦而产生热能,最终达到把电能转换为热能的目的.电磁加热设备在我们的工作和生活中大量的频繁的使用.例如电磁炉/电磁茶炉,电磁炉,高频淬火机,封口机,工业熔炼炉等等.本文以三相大功率电磁灶为例, 浅析薄膜电容器在电磁加热设备中的应用. 一电磁灶三相全桥电路拓扑图 二 C1—C6功能说明 新晨阳 C1/C2:三相交流输入滤波、纹波吸收, 提高设备抗电网干扰的能力 C1,C2和三相共模电感组成Pi型滤波,在设备中起电磁干扰抑制和吸收的作用.该电路一方面抑制IGBT由于高速开关而产生的电磁干扰通过电源线传送到三相工频电网中,影响其他并网设备的正常使用.另一方面防止同一电网中其他设备产生的电磁干扰信号通过电源线传送到三相工频电网中,影响电磁加热设备自身的正常使用.(对内抑制自身产生的干扰,对外抵抗其他设备产生的干扰,具有双面性) EMC=EMI+EMS 在实际使用中,C1可以选择MKP-X2型(抑制电磁干扰用固定电容器),容量范围在 3μF－10μF之间,额定电压为275V.AC－300V.AC. 采用Y型接法,公共端悬空不接地. C2可以选择MKP型金属化薄膜电容器,容量范围在3μF－10μF之间,额定电压为450V.AC－ 500V.AC ,采用三角形接法.
C1和C2原则上选用的电容量越大,那么对于电磁干扰的抑制和吸收效果越好.但是电容量越大,那么设备待机时的无功电流就越大.耐压方面要根据设备使用地域的电网情况而合理保留一定的余量,防止夜间用电量非常小的时候,电网电压过高而导致电容器电压击穿或寿命受到一定的影响. C3: 整流后平滑滤波、直流支撑(DC-Link),吸收纹波和完成交流分量的回路。 C3和扼流圈L组成LC电路,把三相桥式整流后的脉动直流电变为平滑的直流电,供后级逆变桥及负载使用.在电磁灶机芯实际电路中,C3一般是由几十微法的薄膜电容器组成.该 位置的薄膜电容器其实所起的作用是直流支撑(DC-LINK),负责纹波的吸收和完成交流分量的回路,而不是很多人所认为的(滤波).几十微法的电容量,对于几十千瓦的负载来说,所起到的滤波作用是非常小的,直流母线的电压波形根本就无法变得很平滑.由于IGBT的高速开关,会产生大量的高次谐波电流及尖峰谐波电压.如果没有电容器作为谐波电流和尖峰电压的吸收,那么直流母线回路会产生大量的自激振荡,影响IGBT等的安全使用及缩短寿命时间.因此,使用薄膜电容器作为直流母线纹波电压和纹波电流的吸收是目前国内外最常用的方法之一。 C3原则上选用的电容量越大,那么吸收效果越好.但是需要注意的是电容量过大,容易导致设备刚合闸上电的时候,由于电容器的瞬间充电电流过大而导致整流桥,保险管等过流击穿.在电磁灶机芯里,一般的选用原则是:半桥方案(1.5μF/KW) 全桥方案(1.2μF/KW).该配置是根据常规的薄膜电容器能承受的2A/μF的设计工艺所推断。 例如电磁灶半桥20KW机型,需要的C3容量是20*1.5=30μF C3的总纹波电流是 30*2=60A 全桥20KW机型,需要的C3容量是20*1.2=24μF（实际可取25－30μF） C3的总纹波电流是25*2=50A 建议实际选取的电容量及电容器能允许承受的纹波电流值不能低于上述建议值。 C3位置必须要考虑电路实际需要的纹波电流值是否小于所选用的薄膜电容器能承受的总纹波电流值(还要保留一定的电流余量),否则假如电路需要60A的纹波电流,而选择的电容器总共能承受的纹波电流只有40A,那么会导致薄膜电容器发热严重,长期过热运行,大大降低薄膜电容器的使用寿命,严重的导致薄膜电容器膨胀鼓包,甚至起火燃烧.耐压方面,一般选择额定电压为800－1000V.DC即可. C4: IGBT的尖峰电压/电流吸收、缓冲和抑制，防止IGBT击穿
