拉森钢板桩设计计算书
(1)钢板桩的设置位置要符合设计要求,便于基础施工,即在基础最突出
的边缘外留有支模、拆模的余地。
(2)基坑护壁钢板桩的平面布置形状应尽量平直整齐,避免不规则的转角,
以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。
(3)整个基础施工期间,在挖土、吊运、扎钢筋、浇筑混凝土等施工作业
中,严禁碰撞支撑,禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应
在支撑上搁置重物。
差的钢板桩应尽量不用。
---------------------------------------------------------------------
-
层号土类名称水土水压力主动土压力被动土压力被动土压力
调整系数调整系数调整系数最大值(kPa)
1 杂填土合算 1.000 1.000 1.800 10000.000
2 圆砾合算 1.000 1.000 1.800 10000.000
3 中砂合算 1.000 1.000 1.800 10000.000
4 粘性土分算 1.000 1.000 1.800 10000.000
-
[ 工况信息 ]
---------------------------------------------------------------------
工况工况深度支锚
号类型(m) 道号
1 开挖 2.500 ---
2 加撑--- 1.内撑
3 开挖 5.500 ---
4 加撑--- 2.内撑
5 开挖7.400 ---
-
[ 设计结果 ]
---------------------------------------------------------------------
-
---------------------------------------------------------------------
-
[ 结构计算 ]
---------------------------------------------------------------------
-
各工况:
内力包络图:
2、拉森钢板桩型号的选择与验算
由上节弯矩图可见钢板桩桩身最大弯矩标准值为M max=346.62kN·m。
选取SP-Ⅳ型号的拉森钢板桩,每延米W=2270cm3。由《钢结构设计规范》3.4.1条知钢板桩的强度设计值为215N/mm2,安全系数取2。由于地下水较丰富,所以采用双层拉森钢板桩,每延米W=4540cm3。考虑两层钢板桩的折减系数为0.8。则桩身最大应力为:
由于76.35MPa<215×0.5×0.8=86MPa,所以满足要求!

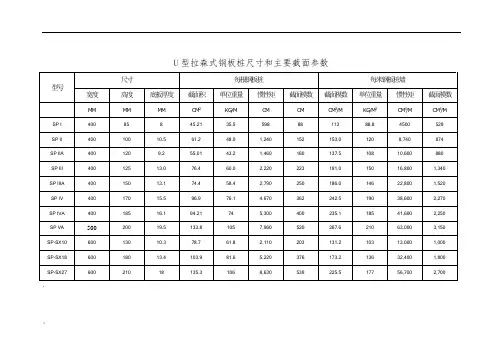

拉森钢板桩技术参数表
3、钢支撑及围檩内力的计算
第一道钢支撑及围檩采用单层形式,第二道钢支撑及围檩均采用双拼形式。对钢支撑进行平面布置,布置时考虑到钢管桩的操作空间。见下图:
钢支撑平面布置图
利用结构力学求解器求解钢支撑及围檩的内力。
计算简图(m、kN/m)
M图(kN·m)
V图(kN)
N图(kN)
4、水平对撑及水平斜撑的验算
由于计算方法采用的是极限平衡方法,所以要将支撑反力增加85%,故水平对撑承受的最大轴力设计值为:N=1.85×1.2×238.98=530.54kN 。
设计时应该考虑支撑自重及在支撑中心作用10kN 的竖向偶然荷载(偶然荷载可按照突加荷载计算,弯矩放大系数取2);荷载分项系数:钢材自重=1.4,活载=1.6;有效长度系数=1.0。计算长度取l=7.76m ,选择莱钢生产的Q235国标H 型钢400×400×13×21mm ,A=219.5cm 2, g=172kg/m ,W x =3340cm 3,W y =1120cm 3,i x =17.5 cm ,i y =10.1 cm ,[f]=205MPa 。λy =l/i y =76.83,查表得φ=0.71。
水平对撑按偏心受压构件计算。杆件弯矩除由竖向荷载产生的弯矩外,尚应考虑轴向力对杆件的附加弯矩,附加弯矩可按轴向力乘以初始偏心距确定。偏心距按实际情况确定,且对钢支撑不小于40mm ,一般取10%截面深度(且不宜小于支撑计算长度的1/1000),此处取40mm 。
由以上可知:水平对撑跨中弯矩最大
M y =530.54×0.04+1.6×5×3.88×2+1.4×1/8×1.72×7.762 =101.43kN ·m
验算弯矩作用平面内的稳定性:
N ——所计算构件段范围内的轴心压力,N=530.54kN ;
'y E N ——参数,kN 6866083.761.1219500
1006.214.3)1.1/(EA 2
522y
2
'y
=????==λ E N
;
φy ——弯矩作用平面内的轴心受压构件稳定系数,φy =0.71; M y ——所计算构件段范围内的最大弯矩,M y =101.43 kN ·m ; γy ——与截面模量相应的截面塑性发展系数,对于H 型截面γy =1.2; W y ——在弯矩作用平面内对较大受压纤维的毛截面模量,W y =1120cm 3; βmy ——等效弯矩系数,有端弯矩和横向荷载同时作用时,使构件产生同向
考虑到双拼支撑的下道支撑承受的力较大,故考虑20%的放大系数。 由于110.0×1.2=132.0 N/mm 2<205 N/mm 2,故满足要求!
水平斜撑与水平对撑采用同一种截面形式,斜撑的力较小,故不必重复计算!
5、型钢围檩的验算
莱钢生产的Q235国标H 型钢400×400×13×21mm ,A=219.5cm 2, g=172kg/m ,W x =3340cm 3,W y =1120cm 3,i x =17.5 cm ,i y =10.1 cm ,[f]=205MPa 。
计算长度取3.5m ,λx =l/i x =20,查表得φx =0.97;
由内力图可知围檩内力设计值为:
M x =1.85×1.2×137.79=305.9kN·m ;N=1.85×1.2×317.52=704.9kN 验算弯矩作用平面内的稳定性:
N ——所计算构件段范围内的轴心压力,N=704.9kN ;
'Ex
N ——参数,kN 10132320
1.121950
1006.214.3)1.1/(EA 2
5222
'=????==x
Ex
N
λ ; φx ——弯矩作用平面内的轴心受压构件稳定系数,φx =0.97; M x ——所计算构件段范围内的最大弯矩,M x =305.9kN·m ;
γx ——与截面模量相应的截面塑性发展系数,对于H 型截面γx =1.05; W 1x ——在弯矩作用平面内对较大受压纤维的毛截面模量,W 1x =3340cm 3; βmx ——等效弯矩系数,有端弯矩和横向荷载同时作用时,使构件产生同向
考虑到双拼支撑的下道支撑承受的力较大,故考虑20%的放大系数。 由于120.82×1.2=145.0 N/mm 2<205 N/mm 2,满足要求!
由于钢板桩紧贴在围檩翼缘上,故可不必对平面外稳定性进行计算。 围檩角部应力明显比中间部位的小,采取构造措施,焊接两道三角形钢板即可,不必重复计算!
6、牛腿的验算
牛腿采用莱钢生产的国标300的槽钢,牛腿在围檩下承受两道围檩以及支撑的自重荷载,设置在每个水平支撑与围檩连接节点下方。
一圈围檩及支撑自重为:
q=(19.46×2+7.76×2+4×7.76+2×4.9+5.8+5.3+10)×172×10×2=369.4kN 牛腿与钢板桩采用角焊缝为6mm 的围焊形式,一圈围檩及支撑需要的焊缝长度为:l=369.4×1000/(0.7×6×160)=550mm
所以牛腿的设置满足要求!
