激光相机结构与原理
1 基本结构组成
(1)激光打印系统：包括激光发射器、调节器、发散透镜、多角透镜、聚焦透镜、高精度电机及滚筒。
(2)胶片传送系统：包括送片盒、收片盒、吸盘、辊轴、电机及动力传动部件等。其功能足将胶片从送片盒中取出，经过传动装置送激光扫描位置，当胶片曝光完毕再将其传送到收片盒或者直接送到洗片机输片口，完成胶片的输送任务。
(3)信息传递与存储系统：此系统包括电子接口，磁盘或光盘、记忆板，电缆或光缆以及A/D转换器、计算机等。它的主要功能是将丰机成像装置显示的图像信息，通过电缆及电子接口、A/D转换器输入到存储器。再进行激光打印。电子接口分视频接口、数字接口、DICOM接口。一台激光相机可以连接多个成像装置，根据成像系统的输出情况选择不同的接口。为保证多机输入同时进行，激光相机装有硬盘，以缓冲进入的图像进行队列打印，确保连续图像输入和图像打印无锁定进行。
(4)控制系统：该系统包括键盘、控制板、显示板以及各种控制键或者按钮，用来控制激光打印程序、幅式选择、图像质量控制调节等作用。
2 工作原理
(1)信号处理：当激光照相机接通电源后，机器控制系统(MCS)对中央处理器(CPU)和传递系统进行自检。自榆完成后，MCS送硬件复位指令到图像管理系统(IMS)，使IMS初始化。当Ready指示灯亮时，说明照相机已准备完毕，可以使用。
操作者用遥控器(键盘)存贮按钮存贮每一幅图像，并向多路器(MMU)送出指令、图像数据，MMU接到指令后，由CPU控制输出编排器，根据操作者的设置，将激光照相机图像编排成行、放大、然后将图像数据从数字转化成模拟形式。
(2)光源工作原理：激光相机的光源为激光束，激光束通过发散透镜系统投射到一个转动的多角光镜再折射，折射后的激光束再通过聚焦透镜系统打印在胶片。半导体激光其波长为820nm，在红外线范围内，它可将成像所需的数据直接用激光束写在透明胶片上；气体激光(氦一氖)其波长为633nm，接通激光器后至少要预热10rain，使其达到定温度后才能运转。胶片图像的分辨率主要决定十激光束的直径(像素大小和像素矩阵数)
激光束的强度可以南调节器凋整，调节器受数字信号榨制。成像装置把图像的像素单元值以数字的力。输入到激光打印机的存储器中，并以此直接控制对每个像素单元的激光曝光强度当激光发生器工作正常后，图像模拟信号控制激光调制器。用以改变激光束的明暗度，通过一系列透镜聚焦和反光镜(约10个)把激光束传送到胶片上。在此过程中．利用光敏探测器从一个固定光束分流镜中连续不断采集信号，反馈到激光发生器，使源激光束保持稳定变。用旋转光束分流镜控制光束传送到胶片上使其感光，这种方式亦称X 轴快速扫描。
照相机柜内的鼓是以固定速度传送胶片的，这称为Y轴慢速扫描。这样以600行／秒图像数据的速度准确地复制全部图像。
(3)打印工作原理：胶片由供片的储存暗盒自动提供胶片。在引导轴传送下装载在专用的打印滚筒下，滚筒随即转到打印位置，此时激光柬按照计算机及矩阵指令，把图像的像素单元PIX—EL的灰度值的数字化桁度传人激光相机存储器中，直接控制对f每个像素单元的激光曝光时问、进行缇弱改变。
激光束通过多棱镜的旋转进行扫描式的打印，住全部曝光过程中滚筒和激光束做精确的同步运动，根据生机成像装置编排的版面和图像尺寸。选择多幅照片的图像取舍和排列，用操作盘来完成，进行打印，每幅图像的矩阵像素为4k~5k，待全部图像打印完后胶片即被传输到接片龠内或传输到自显机内自动冲洗。
3 激光相机图像质量的调校原理
(1)影响图像灰阶密度因素：激光照相机具有独特的灰阶密度校正调节系统，图像的密度是由3方面完成。由影像设备等成像系统选择合适的窗口技术作为标准输入信息；利用激光相机内提供的标准灰阶测试图像；选定激光相机内提供的特性曲线(一般提取5～6种特性曲线)结合实际胶片下图像的效果，校准每一级从阶的标准密度。
(2)具体校准的方法和步骤：①利用激光相机提供的灰阶图像(可提供多种形式的图像，任选其中一种即可；
②固定胶片牌号种类和冲洗条件；⑧打印出扶阶照片后，用密度仪测量各级的密度，然后依次输入激光相机的校正系统即可；④激光相机内计算机自动修正各级的密度。
医用激光相机原理结构及维护
贴子发表于：2007-9-7 0:44:32
随着现代信息技术的高速发展，数字医学诊断系统不断地更新与完善。医用相机(或打印机)作为CT、C R、MR、DSA等先进医疗设备的输出设备，已基本取代了多幅相机，成为大多数医院的最佳选择『l_。本文着重介绍目前使用较多的干式、湿式激光相机的原理及维护
1 激光相机一般工作原理
激光相机的光源为激光束，激光束通过发散透镜系统投射到一个转动的多棱镜再折射，折射后的激光束通过聚焦透镜系统打印在胶片上。
激光束的强度可以由调节器调整，调节器受数字信号控制。成像装置把图像的像素单元值以数字的方式输入到激光打印机的存储器中，直接控制每一个像素单元的激光曝光强度。如果计算机按顺序输出激光束胶片位置的同期信息，则可以将顺序不同的电信号作为平面影像由激光照到胶片上。曝光后，胶片再经显影、定影处理，从而获得照片图像。
2 激光相机工作过程
当激光相机接通电源后，机器控制系统(MCS)对中央处理器(CPU)和传递系统进行自检。自检完成后，MC S发送硬件
复位指令到图像管理系统(／MS)，使IMS初始化。上述程序工作的同时，胶片干燥系统加热；如果是湿式相机，红外线加热器对显、定影液加热。~iReady灯亮时，说明激光相机已准备完毕，可以使用。操作者用键盘存储按钮存储每一幅图像，并向多路器(MMV)送出指令和图像数据。MMV接到指令后，由CPU控制输出编排器，根据操作者的设置，将激光相机图像编排成行并放大．然后，将图像数据从数字转化成模拟信号。当激光发生器工作正常后，图像模拟信号控制激光调制器，用以改变激光束的明暗度，通过一系列透镜聚焦和反光镜(约10个)把激光束传送到胶片上。在此过程中，利用光敏探测器从一个固定光束分流镜中连续不断地采集信号，反馈到激光发生器，使源激光束保持稳定不变。用旋转光束分流镜控制光束传送到胶片上使其感光，这种方式称为X轴快速扫描。照相机柜内的鼓是以固定速度传送胶片的，这种方式称为Y轴慢速扫描。这样，相机以6o0行／秒图像数据传输速度准确地复制全部图像。
胶片由供片的储存暗盒(可容纳100张激光片)自动提供，在引导轴传送下装载在专用的打印滚筒上，滚筒随即转到打印位置。此时，激光束按照计算机及矩阵指令，把图像像素单元PIX—EL灰度值的数字化密度传人激光相机存储器中，直接控制每一个像素单元的激光曝光时间进行强弱改变。激光束通过多棱镜的旋
转进行扫描打印。在全部曝光过程中，滚筒和激光束精确地同步运动，根据主机成像装置编排的版面和图像尺寸，选择多幅照片的图像联合和排列，用操作盘来完成，进行打印。一幅图像的矩阵像素为4kx5k，待全部图像打印完，胶片即被传输到接片盒内或传输到自显机内，自动冲洗。
3 激光相机组成结构
3．1 湿式激光相机
湿式激光相机的结构主要由6部分组成：开关电源、影像控制系统(IMS)、抓片机构控制系统(PCB)、激光打印控制系统、胶片传动控制系统(MCS)、自动冲洗单元。各部分主要功能如下：
(1)开关电源：为激光相机各工作单元提供相适应的工作电源。
(2)影像控制系统：负责把主机的图像信号进行整理，根据需要进行分格排版；同时，可对图像对比度、密度进行调节等。由计算机控制的影像控制系统是激光相机的核心。相机的图像信号传递到激光相机后，要经过一系列的处理修正，调整图像的尺寸、大小、版面。激光头依据排版后的图像信号输出强弱不同的激光，从而完成对胶片的扫描过程。激光相机的处理能力决定了相机的图像质量、适应能力和应用范围。
(3)抓片机构控制系统：负责将需要扫描的胶片抓起，送人激光扫描区。
(4)激光打印控制系统：湿式激光打印控制系统由激光扫描和胶片传送2部分组成。排版完成的图像信号，通过控制电路转变为激光扫描所需的光信号。激光束经校准后按“行式扫描”(从左至右)在胶片上形成图像信号的潜影。胶片传递系统在伺服系统控制的高精度电机带动下，保证在激光器进行扫描时，带动胶片在Y 轴方向匀速的向前移动通过扫描区，从而完成整张胶片的扫描(打印)过程。
(5)胶片传动控制系统：负责胶片的整个传送过程。
(6)自动冲洗单位：激光相机和自动洗片机连接在一起，使打印形成潜影后的胶片不进入收片盒，而直接进入洗片机进行冲洗。
3．2 干式激光相机
干式激光相机的结构主要由6部分组成：开关电源、影像控制系统(IMS)、抓片机构控制系统(PCB)、激光打印控制系统、胶片传动控制系统(MCS)、胶片显影旋转加热系统。各部分主要功能如下：
(1)开关电源、影像控制系统、抓片机构控制系统、胶片传递控制系统这4部分功能与湿式激光相机大体相同。
(2)激光打印控制系统：与湿式激光相机不同，干式激光相机在激光打印过程中，胶片始终处于静止状态，激光束在胶片X轴和Y轴方向上的扫描全由激光头上所附带的控制机构完成。厂家或型号不同的激光相机，其扫描方式也不同。
(3)胶片显影旋转加热系统：该系统将激光扫描后的胶片进行加热而使其显影，从而完成湿式激光相机中自动洗片机的显影、定影、水洗、烘干等工作。
4 激光相机的维护与保养
无论是干式还是湿式激光相机，其使用说明书中均提供了维护保养的说明与方法，应严格按照说明书的要求仔细操作。如果相机出现故障，可按照故障提示进行一般的处理；对于较复杂的故障．建议找厂家工程技术人员维修。
4．1 湿式激光相机
(1)机房内湿度宜保持在2O℃左右，并保持适当的通风和干燥。因为，药液挥发出的酸碱气体和室内潮湿的空气对机器的电路与元器件有一定的锈蚀作用，易引起机器工作不良或发生故障。
(2)根据洗片量和药液的衰减程度定期更换药液，每次更换药液时应彻底清洗显影、定影及水洗槽，清除各
处的结晶物。认真清洗、擦拭各液面探头，使其保持良好的工作状态。认真仔细地刷洗各洗片滚轴，注意避免损伤齿轮和滚轴表面。更换药液或清洗时应使用专用挡板挡在显影槽上，以免药液沿胶片进口溅入打印机。每次更换药液时可手工将显、定影槽加满药液，以防探头出现工作不良时烧毁热棒。水洗槽的进水用过滤棒过滤，防止水中的杂质污染胶片而影响照片的图像质量。药液更换完毕，开机观察显示面板信息，并注意各部分动作的声音是否正常。机器自检加热完毕并显示“on line”后，方可打印胶片。
4．2 干式激光相机
4．2．1 干式激光相机维护的安全指导
(1)电气或机器故障只能由有经验的人员进行维修；(2)切勿替换或拆卸集成的安全装置；(3)切勿遮盖通风口；
(4)不要给打印机加润滑油；(5)进行任何维护工作前，务必关闭设备并从插座中拔下电源线(未关闭电源时，可以清除胶片卡塞或清洁打印机热敏头)。
4．2．2 干式激光相机的表面清洁
(1)关闭设备；(2)从插座上拔下电源插头；(3)用干净、柔软的湿布擦拭表面。如果需要，可使用适量的肥皂水或洗洁剂清洗，但切勿使用氨基清洁剂。清洁时要小心谨慎，切勿使任何液体进入电源线端El或流人相机内部；(4)插上电源后开启
设备。
4-2．3 激光头的清洁
(1)关闭电源；(2)按照相机说明书打开设备；(3)用浸有少量乙醇不起毛的布，沿同一个方向轻轻地擦拭，不要将布抬起，切勿对激光头施加任何压力，以免造成损坏；(4)安装好设备，开启电源。
4．2．4 激光相机卡片
激光相机发生卡片时，一般有故障提示：Film Jam。造成卡片的原因很多。如：胶片输入盘无法送片、传动轴轴问摩擦力不匹配、传感器失灵、突然停电等。因此，需要认真分析，准确判断卡片位置，对症下药，清除被卡的胶片。

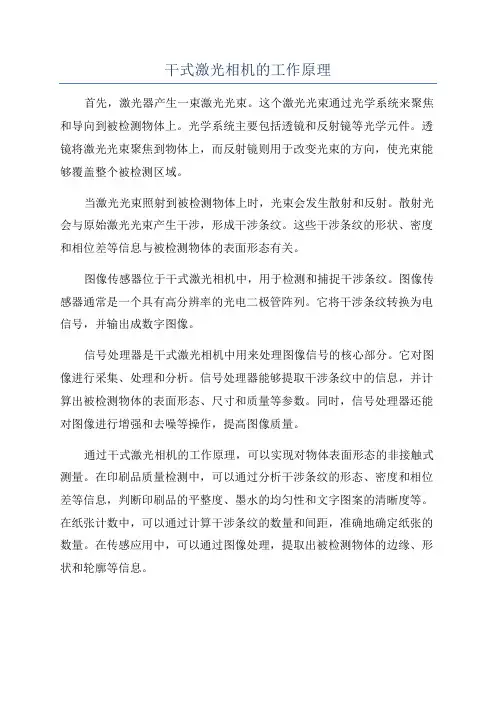

干式激光相机；原理
医用激光照相机是现代信息技术高度发展的产物，也是医学成像领域不可缺少的影像存储设备。干式激光相机采用微隔离技术，依靠直接热记录方式来成像，主要由六部分组成：开关电源、影像控制部分、抓片机构控制部分、激光打印部分、胶片传动部分、胶片显影旋转加热部分。下面详细介绍一下每个部分的结构。
1 开关电源
为激光相机各部分电路提供与其相适应的工作电源。
2 影像控制部分
把CR、CI’、MR等影像设备传来的图像信号进行整理，按照各个影像设备所拍出片子的格式进行排版，同时可对图像的对比度、密度进行调节。由计算机控制的影像控制部分是激光相机的核心。图像信号传递到激光相机后，经过一系列的修正处理，调整图像的尺寸、大小、版面。激光头依据排版后的图像信号而输出强弱不同的激光，从而完成对胶片的扫描过程。激光相机的处理能力决定了相机的图像质量、适应能力和应用范围。
3 抓片机构控制部分
吸盘将需要扫描的胶片吸起，送人激光扫描区。
4 激光打印部分
干式激光相机在激光打印过程中，胶片始终处于静止状态，激光束在胶片x轴和y轴方向上的扫描全由激光头上所附带的控制部分完成。根据激光相机型号不同，其扫描方式有在X 轴方向从左向右扫描的方式，也有在y轴方向从上向下的扫描方式。而且不同型号的相机采用的光源也是不一样的。
5 胶片传动部分
负责胶片的整个传送过程。包括送片盒、收片盒、吸盘、辊轴、电机及动力传动部件等。
6 胶片显影旋转加热部分
该系统将激光扫描后的胶片进行加热而使其显影。
由计算机控制的影像控制部分是干式激光相机的核心。当胶片通过时，热力头产生的热量使其与胶片紧密接触，这样胶片产生不同密度的灰阶影像，并且采用特殊的减速机和马达组合的驱动，实现高精度、高转矩的传送。热力头分为厚膜头和薄膜头。干式激光相机采用适合高像质记录的薄膜头。薄膜头是在真空下对放热电阻采用蒸发而成的。放热电阻的阻值误差小、变化平滑、适合高质量的图像记录。热鼓大小决定成像胶片的宽度。热力头由放热部分、电路控制部分和放热片组成。放热部分是一个玻璃制成的半圆形锥体凸起部分，在抛光膜密度为11．8条／mm的直线上配置了3072个放热电阻和电极。在被保护套覆盖的控制电路内，安装了控制数字图像转换成灰阶图像的集成电路，放热部分由联成一体的散热片组成，工作时调节温度的恒定。热力头成像如采用一次放热方法，高密度黑色的像素会表现成网点状，而低密度部分的像素的噪声会很明显。在高密度部位，由于密度上升的同时网点之间发生部分耦合现象，使图像的灰阶没有连续性，造成密度分散，效能低下。现在的热分配系统是在副扫描方向把放热点分成8个，使灰阶的图像从低密度到高密度之间的一个像素内有8个放热点，结果获得的图像既连续又平滑。在热分配系统中，8个放热点的每一个都能控制256个灰阶，8个放热点组合在一起，其灰阶控制能力可达到11比特(256 X 8=2024)，这种方法也被称为l0比特密度分解效能。同时还采用高像质修正技术，有电阻补正、均一补正、热比率补正和清晰度补正。电阻补正主要是纠正发热电阻本身产生的误差；均一补正主要是针对电阻补正后产生的不均匀现象，采用光学阅读后分别进行补正；热比率补正主要是用于电路内电压下降的补充修正工作；清晰度补正是为达到最佳的成像结果而对图像做进一步的灰阶处理。所有这些技术的应用保证了图像质量的稳定和准确，从而满足影像诊断的需要。干式激光相机所使用的胶片从上向下分为5层：
(1)保护层；(2)感热层；(3)片基层；(4)UV吸收层；(5)无光层，其感光材料是一种含有微型胶囊和显色剂的乳化物，靠黏合剂散布在胶片的支持体内，通过热力头加热，使微型胶囊具有通透性，显色剂进人胶囊后又重新变成非通透性而停止发色反应，
上述作用发生后形成可见的图像。由于形成图像后的显色剂被微型胶囊隔离，使得成像后的照片长期保存，这种利用热反应和微型胶囊的技术称为微隔离技术。为获得稳定、高质量图像，采用了灰阶调整技术、色光调整技术和光泽度调整技术。灰阶调整技术使用了两种发色起始温度(胶囊壁碳颗粒(Tg)以及不同大小的微型胶囊优化组合)，得到良好的灰阶特性。色光调整技术通过混合6种发色剂，改变高色调碳颗粒(Tg)壁和低色调碳颗粒(Tg)壁胶囊的色光，获得从高光到暗色调光的连续性，其中的发黑剂调节了照片的黑化度，得到与银盐胶片相同的黑化效果。光泽度调整技术利用背层的uV吸收剂胶囊内部的散射来优化无光泽材料的颗粒大小和使用量。但是，干式相机的胶片对保存环境要求较高，温度在35℃、相对湿度60％保存约半年时间；而温度在30 cC、相对湿度60％保存约五年，且不宜与酸、碱和有机溶剂接触，一定要避免长时间的光照。
干式激光相机配有DICOM3．0接口，可通过PACS网络连接多台影像设备，实现资源共享。当多台设备同时传来图像信号时可预先设定他们的优先级，即哪台设备的胶片优先打印。照相机还可以对近期打印过的影像进行存储，如有需要可直接在照相机上选择出来打印而不需要再重新拍照。
基于干式激光相机有目共睹的这些优点，而且随着计算机技术的发展，它的空间分辨率和灰阶等级越来越高，打印速度越来越快，成像效果完全可与湿式激光相机相媲美，因此被越来越多的医院所认可
