动态、静态NAT
体会：
1.静态路由：
（1）将各个接口的IP地址配置好（并在serial接口设置“clock rate 9600”,各个serial接口的clock rate 值必须一样）。
Router(config)#interface serial 2/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#clock rate 9600
Router(config-if)#no shutdown
（2）配置静态路由。要连通几个与该路由器不直接相连的网段就必须设置几条路由。
Router(config)# ip route 192.168.1.0255.255.255.0192.168.3.1
目标网段目标网络子网掩码下一跳IP地址
（3）查看路由表：
Router#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
C 192.168.1.0/24 is directly connected, FastEthernet1/0
C 192.168.2.0/24 is directly connected, FastEthernet0/0
S 192.168.3.0/24 [1/0] via 192.168.5.2
S 192.168.4.0/24 [1/0] via 192.168.5.2
C 192.168.5.0/24 is directly connected, Serial2/0
（3）各个网段的终端要想相互ping得通，这些终端就得设置网关。以PC2 ping Server1为例,网关设置为：
PC2：192.168.1.1
Server1：192.168.4.1
若此时将Server2的网关删掉，则PC2 ping不通Server1。这种情况可以用静态NAT来解决。
2.静态Nat:以（Router1左端为内网，右端的192.168.4.0网段为外网）为例
（1）用静态NAT实现PC2对Server1的访问：
Router(config)# interface serial2/0
Router(config-if)# ip nat inside
Router(config)# interface f0/1
Router(config-if)# ip nat outside
Router(config)# ip nat inside source static 192.168.2.10192.168.4.20
内部本地地址内部全局地址
【当PC2 ping Server1 ( 即192.168.2.10 ping 192.168.4.10 )，PC2的流量流出NAT路由器Router1,内部本地地址（192.168.2.10）会静态转换为内部全局地址（192.168.4.20），此时192.168.4.20 与192.168.4.10（Server1）属于同一网络，因此可以ping通。】
（2）查看NAT表：
Router#show ip nat translations
Pro Inside global Inside local Outside local Outside global
--- 192.168.4.20 192.168.2.10 --- ---
【注：内部本地地址：内部主机的私有地址
内部全局地址：内部主机流量流出NA T路由器时分配给内部主机的有效公有地址】
3.动态NAT：
（3）用动态NAT实现PC0所在的整个网络对Server1的访问：
Router(config)#ip nat pool dongtaiNAT 192.168.4.50192.168.4.100 netmask 255.255.255.0
Poolname Start IP address End IP address
//配置动态NAT转换的地址池
Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255
//配置允许动态NAT转换的内部地址（此处用ACL）
Router(config)#ip nat inside source list 1 pool dongtaiNA T
//配置动态NAT映射，将NA T地址池与ACL绑定
（4）清除动态NAT表项：
Router#show ip nat translations //查看NAT表
Pro Inside global Inside local Outside local Outside global
icmp 192.168.4.52:17 192.168.1.20:17 192.168.4.10:17 192.168.4.10:17 （动）icmp 192.168.4.52:18 192.168.1.20:18 192.168.4.10:18 192.168.4.10:18 （动）icmp 192.168.4.52:19 192.168.1.20:19 192.168.4.10:19 192.168.4.10:19 （动）
icmp 192.168.4.52:20 192.168.1.20:20 192.168.4.10:20 192.168.4.10:20 （动）--- 192.168.4.20 192.168.2.10 --- --- （静）【在静态映射时，NAT表一直存在，
在动态映射时，显示的是动态NA T表和静态NAT表，
动态NA T表删除后，显示的是静态NAT表。】
Router#clear ip nat translation *
Router#show ip nat translations
Pro Inside global Inside local Outside local Outside global
--- 192.168.4.20 192.168.2.10 --- ---
（5）实现PC3对Server0的访问（静态路由）：
【代码写在Router0上，以192.168.1.0为外网，192.168.3.0为内网】
Router(config)#interface serial 2/0
Router(config-if)#ip nat inside
Router(config-if)#exit
Router(config)#interface fastEthernet 1/0
Router(config-if)#ip nat outside
Router(config-if)#exit
Router(config)#ip nat inside source static 192.168.3.10 192.168.1.20
大学计算机科学与技术学院 课程设计说明书 题目： NAT实验 课程：网络设计与施工课程设计院（部）：计算机科学与技术学院 专业：网络工程 班级：网络 学生姓名： 学号： 指导教师： 完成日期：
目录 课程设计说明书 (1) 课程设计任务书 (2) NAT 实验 (3) 一、设计背景 (3) 二、实验目的 (3) 三、实验要求 (3) 四、实验内容 (4) (一)路由器上配置动态NA T (4) 1.NAT (4) 2.路由器上配置动态NA T (6) (二)路由器上配置静态NA T (14) 1.静态路由转换的实现方式 (14) 2.路由器上配置静态NA T (15) 五、总结 (20) 课程设计指导教师评语 (21)
大学计算机科学与技术学院 课程设计任务书 指导教师（签字）： 教研室主任（签字）： 设计题目 NAT 实验 已知 技术参数 和设计要 求 网络地址转换(NAT,Network Address Traslation)被广泛应用于各种类型 Internet 接入方式和备种类型的网络中。原因很简单， NAT 不仅完美地解 决了 lP 地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐 藏并保护网络内部的计算机。 虽然 NAT 可以借助于某些代理服务器未实现，但考虑到运算成本和网 络性能，很多时候都是在路由器上来实现的。 设计内容与步骤 1. 熟悉 NAT 的实现方式有三种 2. 熟悉静态转换、动态转换和端口多路复用的特点 3. 熟悉网络地址转换(NAT)的实现 4. 了解静态和动态转换的命令和特点 设计工作计划与进度安排 1.知识准备，整体思路设计 2 小时 2.了解 NAT 的相关知识 4 小时 3.在路由器上配置动态和静态 NAT 12 小时 4.通过 show 、 debug 命令查看配置的效果 12 小时 5.课程设计说明书 10 小 设计考核要求 1.出勤 20％ 2.答辩或演示30％ 3.课程设计说明书 50％

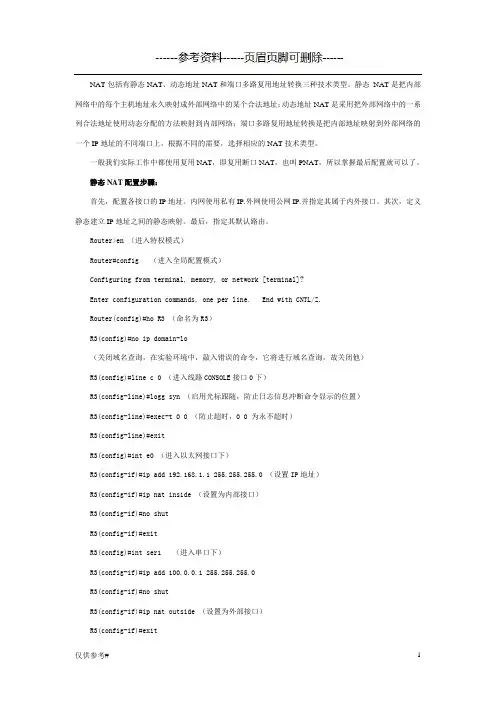

实验报告 NAT作用：地址转换（映射） Nat的三种实现方式：静态转换 动态转换 端口多路复用 动态转换:轮流使用地址池内的ip地址（人少） 静态转换：内部地址映射外网的地址 端口多路复用：绑定端口ip地址（端口负担大，阻塞端口占用带宽） NAT的优点：节省公有合法ip地址 处理地址交叉 增强灵活性 安全性 缺点：不能根除地址不足 占用router资源，增大延时命令：
lear ip nat translation * （清除nat转换表中的所有条目） Clear ip nat translation outside local-ip global-ip （清除包含外部转换的简单转换条目） 实验 对于nat技术的简单理解 实验背景： 公司对因特网的访问需求逐步提升，新申请了一段合法的ip地址用于连接互联网，作为网络管理员，需要对路由器上的nat配置进行重新规划设置 使用网络拓扑图进行网络环境的模拟10.1.1.0和172.16.1.0子网分别作为内部子网，通过地址翻译访问对方网络
路由器A （1）进入全局模式创建访问控制列表Router>en Router#conf t Router(config)#access-list 1 permit 10.1.1.0 0.0.0.255 （2）配置动态转换地址池 Router(config)#ip nat pool text0 ?(地址池名称—随意) A.B.C.D Start IP address Router(config)#ip nat pool text0 192.168.1.3 192.168.1.6 ?、 （地址池范围—写一段） netmask Specify the network mask

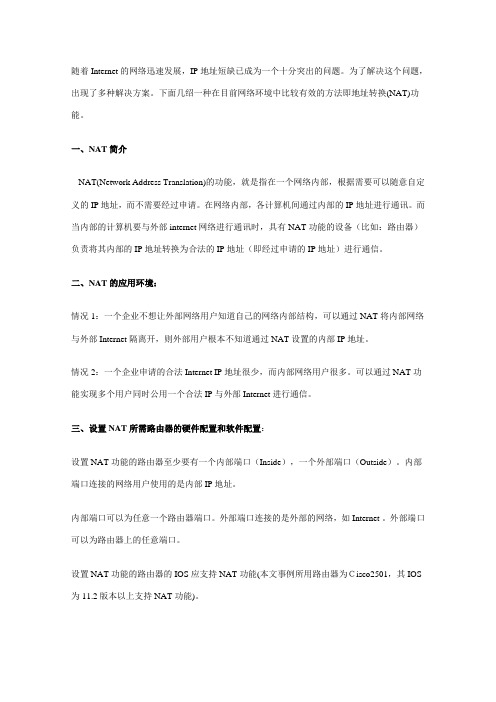

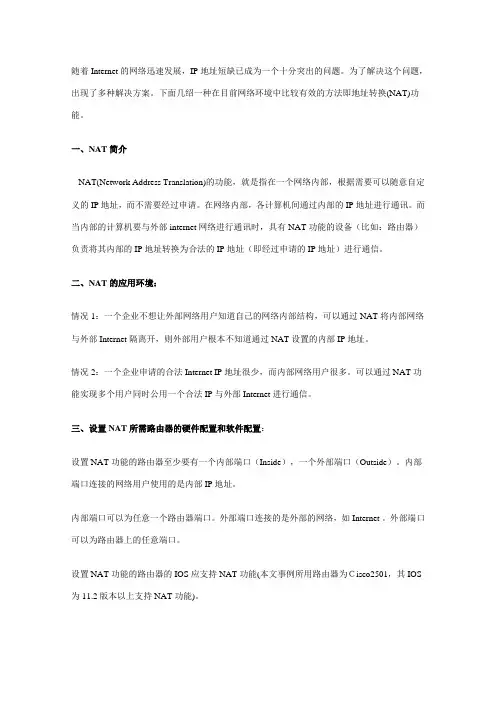

随着internet的网络迅速发展，IP地址短缺已成为一个十分突出的问题。为了解决这个问题，出现了多种解决方案。下面几绍一种在目前网络环境中比较有效的方法即地址转换(NAT)功能。 一、NAT简介 NAT(Network Address Translation)的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。在网络内部，各计算机间通过内部的IP地址进行通讯。而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备（比如：路由器）负责将其内部的IP地址转换为合法的IP地址（即经过申请的IP地址）进行通信。 二、NAT 的应用环境： 情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet 隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。 情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。 三、设置NAT所需路由器的硬件配置和软件配置： 设置NAT功能的路由器至少要有一个内部端口（Inside），一个外部端口（Outside）。内部端口连接的网络用户使用的是内部IP地址。 内部端口可以为任意一个路由器端口。外部端口连接的是外部的网络，如Internet 。外部端口可以为路由器上的任意端口。 设置NAT功能的路由器的IOS应支持NAT功能(本文事例所用路由器为Ｃisco2501，其IOS为11.2版本以上支持NAT功能)。 四、关于NAT的几个概念： 内部本地地址（Inside local address）：分配给内部网络中的计算机的内部IP地址。 内部合法地址（Inside global address）：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。需要申请才可取得的IP地址。 五、NAT的设置方法： NAT设置可以分为静态地址转换、动态地址转换、复用动态地址转换。 1、静态地址转换适用的环境 静态地址转换将内部本地地址与内部合法地址进行一对一的转换，且需要指定和哪个合法地址进行转换。如果内部网络有E-m ail服务器或FTP服务器等可以为外部用户提供的服务，这些服务器的IP地址必须采用静态地址转换，以便外部用户可以使用这些服务。 静态地址转换基本配置步骤： （1）、在内部本地地址与内部合法地址之间建立静态地址转换。在全局设置状态下输入：Ip nat inside source static 内部本地地址内部合法地址 （2）、指定连接网络的内部端口在端口设置状态下输入： ip nat inside （3）、指定连接外部网络的外部端口在端口设置状态下输入： ip nat outside 注：可以根据实际需要定义多个内部端口及多个外部端口。 实例1： 本实例实现静态NAT地址转换功能。将2501的以太口作为内部端口，同步端口０作为外部端口。其中10.1.1.2，10.1.1.3，10.1.1.4的内部本地地址采用静态地址转换。其内部合法地址分别对应为192.1.1.2，192.1.1.3，192.1.1.4。 路由器2501的配置： Current configuration： version 11.3
