计算机图形学期末考试卷与真题详解试卷(2套)

计算机(图形学)期末考试卷

一、 填空题（每空1分，共10分）

1. 图形的表示方法有两种： 点阵法 和 参数法 。

2. 目前常用的两个事实图形软件标准是OpenGL 和 DirectX 。

3. 多边形有两种表示方法： 顶点表示法 和点阵表示法。

4. 二维图形基本几何变换包括平移、 比例 、 旋转 等变换。

5. 投影可以分为 平移 投影和 透视 投影。

6. 描述一个物体需要描述其几何信息和 拓扑信息 。

7. 在Z 缓冲器消隐算法中Z 缓冲器每个单元存储的信息是每一个像素点的 深度

值 。

二、 判断题（每小题1分，共10分，对的画√，错的画×）

1. 由三个顶点可以决定一段二次B 样条曲线，若三顶点共线时则所得到的曲线褪化为

一条直线段。（v ）

2. DDA （微分方程法）是Bresenham 算法的改进。（ x ）

3. 插值得到的函数严格经过所给定的数据点，逼近是在某种意义上的最佳近似。（ v ）

4. 齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点。（ x ）

5. 若相对于某点进行比例、旋转变换，首先需要将坐标原点平移至该点，在新的坐标

系下做比例或者旋转变换，然后将原点平移回去。（ v ） 6. Phong 算法的计算量要比Gouraud 算法小得多。 （ x ）

7. 将某二维图形整体放大2倍，其变换矩阵可写为????

?

?????200010001。

（ x ）

8. 在种子填充算法中所提到的八连通区域算法同时可填充四连通区域。（ v ） 9. 边缘填充算法中是将扫描线与多边形交点左方的所有像素取补。（ x ） 10. 计算机图形技术是随着图形硬件设备的发展而发展起来的。（ v ）

三、 选择题（每小题1分，共10分）

1.在图形变换中引入齐次坐标的目的是 B 。

A ）便于实现缩放变换 B) 统一表示几种基本变换，便于计算 C ）便于实现错切变换 D ）无特殊目的，一直沿用而已 2. 透视投影中主灭点最多可以有几个? D

A ） 0

B ）1

C ）2

D ）3

3. 在简单光照模型中，由物体表面上的点反射到视点的光强是下述哪几项之和？ C

①环境光的反射光强 ②理想漫反射光强 ③镜面反射光强 ④物体间的反射光强。 A ）①和② B ）①和③ C ）①②和③ D ）①②③和④ 4．下面关于反走样的论述哪个是错误？ D

A ） 提高分辨率

B ）把像素当作平面区域进行采样

C ）采用锥形滤波器加权区域采样

D ）增强图像亮度 5．多边形扫描转换可以将 A 。

A ）多边形由顶点表示转换为点阵表示

B ）多边形由区域表示转换为边界表示

C ）多边形转换为显示器的扫描线

D ）多边形的填充属性（如颜色）改变 6．以下关于图形变换的论述那些是错误的？ A

A ）错切变换虽然会引起图形角度的改变，但不会发生图形畸变；

B ）平移变换不改变图形大小和形状，只改变图形位置；

C ）拓扑关系不变的几何变换不改变图形的连接关系和平行关系；

D ）旋转变换后各图形部分之间的线性关系和角度关系不变，变换后直线的长度不变； 7. 哪一个不是国际标准化组织（ISO ）批准的图形标准？ D

A ）GKS

B ）PHIGS

C ）CGM

D ）DXF

8．计算机图形显示器一般使用什么颜色模型？ B A ）HSV

B ）RGB

C ）CMY

D ）HLS

9. 使用二维图形变换矩阵T=????

??????111010002，将产生变换的结果为 D 。 A ）图形放大2倍 B ）图形放大2倍，同时沿X 、Y 坐标轴方向各移动1个绘图单位 C ）沿X 坐标轴方向各移动2个绘图单位

D ）沿X 坐标轴方向放大2倍，同时沿X 、Y 坐标轴方向各平移1个绘图单位

10．在k+1个控制点上产生的B 样条曲线经过 B 控制点。

A ） 首尾两个

B ）0个

C ）所有

D ） K 个

四、简答题（每小题5分，共25分）

1.计算机图形学研究的主要内容是什么？图形主要分为哪两类？

解答：计算机图形学是研究如何在计算机中表示图形，以及利用计算机进行图形的计算、处理和显示的相关原理与算法。图形主要分为两类：一类是基于线条表示的几何图形，另一类是基于光照、材质和纹理映射表示的真实感图形。

2.帧缓冲器的容量与什么有关？若要在1024×1024的分辨率下显示16种灰度级图像，帧缓冲器的容量应为多少MB？

解答：帧缓存的容量与分辨率和颜色的灰度级有关。

一个光栅扫描系统，分辨率1024×1024，要求可显示颜色16种，

帧缓存的容量=1024×1024×4÷8÷1024÷1024=0.5（MB）。

3.什么是直线的走样？反走样技术有哪些途径。

解答：由离散量表示连续量而引起的失真称为走样。

反走样技术主要分为两类：一类是硬件技术，通过提高显示器的分辨率来实现；另一类是软件技术，通过改进软件算法来实现。

4. 什么是齐次坐标？齐次空间点 P(X、Y、W) 对应的笛卡尔坐标是什么？

解答：齐次坐标就是n维空间中的物体可用n+1维齐次坐标空间来表示。

齐次空间点P（X、Y、W）对应的笛卡尔坐标是x=X/W和y=Y/W。

5．Z缓冲器算法中有哪两个缓冲器？它们分别存放的是什么？

解答：Z缓冲器算法中有两个缓冲器：深度缓冲器和帧缓冲器。

深度缓冲器里存放着图像空间每个可见像素的z坐标。

帧缓冲器里存放着图像空间每个可见像素的属性（光强或颜色）值。

四、计算题 ( 每小题15分，共45分 )

1）图中ABCD为矩形窗口，P1P2为待裁剪线段。试用编码裁剪算法求出P1P2在窗口中的直线段坐标。

已知：窗口及线段的坐标分别为A（3，1）、B（8，1）、C（8，6）、D（3，6）、P1（3，0）、P2（10，9）

Y

9 P2

8

7

5

4

3

2

1

1 2 3 4 5 6 7 8 9 10

解答：P1、P2的编码分别为Code(P1)=0100和Code（P2）=1010

Code（P1）| Code（P2）不等于0，说明不能简取之；

Code（P1）& Code（P2）= 0，说明不能简弃之。

所以需要求P1P2与窗口边界的交点，按照左、右、下、上的顺序求交点。

根据P1、P2的编码特点，P1与P2位于左边界的同侧，故与作边界没有实交点；

P1P2与右边界的交点P3，其坐标为（8，45/7），丢弃直线段P2P3，对直线段P1P3进行裁剪。

P3点的编码为 Code（P3）= 1000，同理P1P3不能“简取之”，也不能“简弃之”，故求得P1P3与窗口下边界的交点P4，其坐标为（34/9，1），丢弃直线段P1P4，对直线段P4P3进行裁剪。

P4点的编码为Code（P4）= 0000，同理P3P4不能“简取之”，也不能“简弃之”，故求得P3P4与窗口上边界的交点为P5，其坐标为（69/9，6），丢弃直线段P3P5，对直线段P4P5进行裁剪。

P5点的编码为Code（P5）= 0000，此时Code（P4）| Code（P5）= 0 ，所以直线段P4P5可以“简取之”，P4P5即为裁剪结果。

P1P2在窗口ABCD裁剪后的直线段的坐标为（34/9，1）、（69/9，6）。

2）如下图所示三角形ABC，将其关于A点逆时针旋转900，写出其变换矩阵和变换后图形各点的规范化齐次坐标。

解答：将三角形ABC 的A 点平移至原点，其变换矩阵为T1=??????????--152010001

然后将三角形ABC 绕原点即A 点逆时针旋转900，其变换矩阵T2=?????

?????-100001010 最后再将三角形ABC 的A 点平移至（2，5），其变换矩阵T3=????

??????152010001 总变换矩阵T= T 1·T2·T3 = ????

?

?????-137001010 三角形ABC 各点变换后的齐次坐标：

??????????136111152·??????????-137001010 = ????

?

?????194146152 故变换后A 点的齐次坐标为（2，5，1），B 点的齐次坐标为（6，4，1），C 的齐次坐标为（4，9，1）。

3）如下图所示多边形，若采用ET 边表算法进行填充，试写出该多边形的ET 表和当扫描线Y=3时的有效边表（AET 表）。

解答：边表的节点形式如下：

多边形的顶点采用下闭上开的原则处理。ET表：

Y= 3 时的AET：

计算机图形学期末真题+答案（2套）

一选择题：

1、以计算机中所记录的形状参数与属性参数来表示图形的一种方法叫做（ ），一般把它描述的图形叫做（ ）；而

用具有灰度或颜色信息的点阵来表示图形的一种方法是（ ），它强调图形由哪些点组成，并具有什么灰度或色彩，一般把它描述的图形叫做（ ）。A

A 参数法、图形、点阵法、图像

B 点阵法、图像、参数法、图形

C 参数法、图像、点阵法、图形

D 点阵法、图形、参数法、图像 2、下列设备中属于图形输出设备的是（ B ） ○

1鼠标○2LCD ○3键盘○4 LED ○

5打印机○6扫描仪○7绘图仪○8触摸屏 A ○

1○3○6○8 B ○2○4○5○7 C ○2○5○6○7 D ○4○6○7○8 3. 下面给出的四个选项中（ D ）是绕Z 轴负向旋转θ的三维旋转变换矩阵。

A ?????????

???-1000

0cos sin 00sin cos 00001θθθθ B ?????

????

???-10000cos 0sin 00100sin 0cos θθθθ C ?????

????

???-10

010000cos sin 00sin cos θθθθ D ?????

???????-10

010000cos sin 00sin cos θθθθ 4. 下面给出的四个选项中，（ A ）不是Bezier 曲线具有的性质。 A 局部性 B 几何不变性 C 变差缩减性 D 凸包性

5、B 样条曲线中，按照节点矢量T 的不同可以将B 样条分为均匀B 样条，开放均匀B 样条和非均匀B 样条，以下

选项中属于开放均匀B 样条节点矢量的是（C ）。 A 、T ＝（0，1，2，3，4，5，6）

B 、T ＝（0，0，1，1，2，2，3，3）

C 、T ＝（0，0，0，1，2，3，4，5，5，5）

D 、T ＝（0，0.1，0.2，0.2，0.5，1）

二、填空题（共8小题，每空1分，总计25分，请直接在原题上作答）

1、一个交互式计算机图形系统应具有（ 计算 ）、（ 存储 ）、（ 对话 ）、（ 输入 ）、

（ 输出 ）等五个方面的功能。

2. 将三维物体变为二维图形的变换称为（投影变换），其有两种基本方式：（平行投影）、（透视投影）。

3、形体的定义和图形的输入输出都是在一定的坐标系下进行的，通常这些坐标系分为：建模坐标系， （用户坐标系），（观察坐标系），规格化设备坐标系和 （设备坐标系）。

4、X 扫描线算法中，每次用一条扫描线进行填充，对一条扫描线填充的过程可分为4个步骤：（求交）、（排序）、（交点配对）、（区间填色）。

5、平面几何投影可分为两大类，分别是：（透视投影），（平行投影）。

6、用一组型值点来指定曲线曲面的形状时，形状完全通过给定的型值点列，用该方法得到的曲线曲面称为曲线曲面的（拟和），而用控制点列来指定曲线曲面的形状时，得到的曲线曲面不一定通过控制点列，该方法称为曲线曲面的（逼近）。

7、对于基本几何变换，一般有平移、旋转、反射和错切等，这些基本几何变换都是相对于（坐标原点）和（坐标轴）

进行的几何变换。

三、简答题（共3小题，每小题5分，总计15分，请直接在原题上作答）

1、走样与反走样的定义是？反走样技术包括那些？

答：走样指的是用离散量表示连续量引起的失真。

为了提高图形的显示质量。需要减少或消除因走样带来的阶梯形或闪烁效果，用于减少或消除这种效果的方法称为反走样。

其方法是①前滤波，以较高的分辨率显示对象；②后滤波，即加权区域取样，在高于显示分辨率的较高分辨率下用点取样方法计算，然后对几个像素的属性进行平均得到较低分辨率下的像素属性。

2.如下图所示，裁减窗口为正方形，采用逐边裁件算法，依次按左、下、右、

上的顺序，用四条窗口边界裁减多边形ABCDE。试写出每条框口边界裁减后

输出的新的多边形的顶点序列。

答：左边界裁减后：ABCD12 下边界裁减后：4B56D123

右边界裁减后：4B7D123 上边界裁减后：4B789123

3、Bezier曲线在端点处的一阶导数为：p’(0)=n(P1-P0)，p’(1)=n(P n-P n-1)，二阶导数为：p”(0)=n(n-1)((P2-P1)-(P1-P0))，

p”(1)=n(n-1)((P n-2-P n-1)-(P n-1-P n))。写出如图2所示的两段三次Bezier曲线在连接点处的G1，G2连续性条件。答：因为是三次Bezier曲线，所以有n=3。

根据G1连续性条件有：p’(1)=a* p’(0)即：Q1-Q0= a*(P3-P2)

图2

又根据G2连续性条件有：

p ”(1)＝b*p ”(0)即：Q 0-2Q 1+Q 2=b*(P 1-2P 2＋P 3)

四、证明题（本题5分，请直接在原题上作答）

试证明一个绕原点的旋转变换和一个均匀比例变换是可交换的变换对。

证明：?????

??

???-=?????????????????????-=10

0cos sin 0sin cos 100000010

0cos sin 0sin cos 1θθθθ

θθθθS S S S S S

T ????

?

?????-=???????

???-???????????=10

0cos sin 0sin cos 10

00cos sin 0sin cos 10000

002θθθθ

θθθθ

S S S S S S

T T 1=T 2，所以一个绕原点的旋转变换和一个均匀比例变换是可交换的变换对。

五、（本题10分）利用中点Bresenham 画圆算法的原理推导第一象限从y=0到x=y 圆弧段的扫描转换算法（设半径为R ，

要求写清原理、误差函数、递推公式）。

解：算法原理：如图a 所示，从y=0到x=y 圆弧段即为逆时针方向，此时当

y 方向走一步时，x 方向能否走一步需要根据判别式进行判断，推导如下：

先构造函数F(x,y)=x 2+y 2-R 2，对于圆上点F(x,y)＝0；对于圆外点F(x,y)>0；

圆内点F(x,y)<0。

假设M 为Pr 和Pl 的中点即M(x i -0.5,y i +1)

所以判别式为：

d=F(x M ,y M )=F(x i -0.5,y i +1)= (x i -0.5)2+( y i +1)2-R 2

当d<0时，如图b ，下一点取Pr （x i ,y i +1） 当d>0时，如图c ，下一点取Pl(x i -1,y i +1) 当d ＝0时，任取上述情况中一种即可。

误差项的递推：如图b 所示，当d<0时，取Pr （x i ,y i +1），欲判断下一个象素，应计算：

d’=F(x i -0.5,y i +2)=d+2y i +3，即d 的增量为2y i +3；

如图c 所示，当d>0时，取Pl(x i -1,y i +1)，欲判断下一个象素，应计算：

d’=F(x i -1.5,y i +2)=d-2x i +2y i +3, 即d 的增量为-2x i +2y i +3。 绘制第一个点为（R,0）,所以d 的初始值为

d 0＝F （R-0.5,1）=1.25-R

六、（本题15分）如右图所示的多边形，若采用

改进的有效边表算法进行填充，在填充

时采用“下闭上升”的原则（即删除y=y max 的边之后再填充）试画出该多边形的ET 表和当扫描线Y=3和Y=8时的AET 表。

多边形P 0P 1P 2P 3P 4P 5P 6P 0

x 图a

图c

解：ET 表如下：

当扫描线Y=8时的AET 表：

当扫描线Y=3时的AET 表：

七、（本题15分）如图所示四边形ABCD ，求绕P （5，

时针旋转90度的变换矩阵，

并求出各端点坐标，画出变换后的图形。

解：

????

?????????????????-???????????--=14501000110

0090cos 90sin 090sin 90cos 14501

001

T ??

??

?

?????--=119001010??????

?

???????

=???????

???--???????????????11065216613

8119001010114

717137114

第二套

1、 考虑三个不同的光栅系统，分辨率依次为480640?，10241280?，20482560?。欲存储每个像素12位，

这些系统各需要多大的帧缓冲器（字节数）？

答：480640?需要的帧缓存为KB 4508/12480640=?? 10241280?需要的帧缓存为KB 19208/1210241280=?? 20482560?需要的帧缓存为KB 76808/1220482560=?? 3、按照所构造的图形对象来分，点、曲线、平面、曲面或实体属于（ ），而山、水、云、烟等自然界丰富多彩的对

象属于（ ）。A

A 、规则对象、不规则对象

B 、规则对象、属性对象

C 、不规则对象、几何对象

D 、不规则对象、属性对象

4、对于区域内外测试中，常常使用奇－偶规则测试的方法，按照该规则测试

图形，如图1所示，试选出以下属于外部点的是（ D ）。

A 、M 点

B 、P 点

C 、O 点

D 、N 点

5、B 样条曲线中，按照节点矢量T 的不同可以将B 样条分为均匀B 样条，开

放均匀B 样条和非均匀B 样条，以下选项中属于开放均匀B

T ＝（0，1，

2，3，4，5，6）

B 、T ＝（0，0，1，1，2，2，3，3）

C 、T ＝（0，0，0，1，2，3，4，5，5，5）

D 、T ＝（0，0.1，0.2，0.2，0.5，1）

七、（本题10分）试用Liang-Barsky 算法裁剪如图所示

线段。

解：

A(-2,6) x1=-2, y1=6 B(7,-2) x2=7, y2=-2

窗口：wxl=0, wxr=4, wyb=0, wyt=3 * ??

?-+=-+=)

12(1)

12(1y y U y y x x U x x 0≤U ≤1

P 1=-Δx=-(7+2)=-9 q 1=x1-wxl=-2 U 1=2/9 P 2=Δx=9 q 2=wxr-x1=6 U 2=2/3 P 3=-Δy=-(-2-6)=8 q 3=y1-wyb=6 U 3=3/4 P 4=Δy=-8 q 4=wyt-y1=3 U 4=3/8 U k =

k

k

p q (k=1、2、3、4)

Umax=max （0，0

Umin=min(1,0

>k p k

U )=min(1, 2/3, 3/4)= 2/3

将Umax ， Umin 代入方程组* 中求得直线与窗口的两个交点： x max =11/8, y max =3 x min =4, y min =2/3

即将A ’(11/8,3) B ’(4,2/3)直线保留，AA ’B ’B 删去。 八、（本题10分）如图所示，物体ABCDEFGH 进行如下变换，

写出其变换矩阵并求出复合变换后顶点的齐次坐标。 1、 平移使点C 与点P （1，－1，0）重合； 2、绕z 轴旋转60°。

解：平移点C 与点P 重合的平移矩阵为

??

???

??

??

???-=10200100001000011T 绕z 轴旋转60°矩阵为?

????????????

?-=10

0010

0000022

12

32321

T 所以，复合变换后的矩阵为T1*T2，有：

?

???

?

??????

?

????????????=??????????????????????????+--+-=??

??

?

?

?

?

?

???

????????????=*????????????????????????--+--+''''''''12121213

12131010101310132*1*1210

1211120112001010101110011000

2*121

2

3

2

1

3231212

1

2

32

1

323123

21

H G F E D C B A T T T T H G F E D C B A 其中A ’B ’C ’D ’E ’F ’G ’H ’为变换后对应的齐次坐标。

一、 判断题（10x1=10分）

1、 构成图形的要素可分为两类：刻画形状的点、线、面、体的非几何要素(集合要素)与反映物体表面属性或材质

的明暗、色彩等的（非几何要素）几何要素。（ 错误 ）

X

2、 参数法描述的图形叫图形；点阵法描述的图形叫图像。（ 正确 ）

3、 EGA （增强图形适配器）/VGA （视频图形阵列）为增强图形显示效果的一种图形处理软件的名称。（ 错误 ）

4、 对山、水等不规则对象进行造型时，大多采用过程式模拟方法。（ 正确 ）

5、 若两个图形是拓扑等价的，则一个图形可通过做弹性运动与另一个图形相重合。（ 正确 ）

6、 0阶参数连续性和0阶几何连续性的定义是相同的。（ 正确 ）

7、 Bezier 曲线可做局部调整。（ 错误 ）

8、 字符的图形表示分为点阵和矢量两种形式。（ 正确 ）

9、 LCD 表示（液晶显示器）发光二极管显示器。（ 错误 ）

10、 使用齐次坐标可以将n 维空间的一个点向量唯一的映射到n+1维空间中。（ 错误 ） 二、 填空题（15x2=30分）

1、目前常用的PC 图形显示子系统主要由3个部件组成：（1）帧缓冲存储器、（2）显示控制器、（3）ROM BIOS 。

2、 图形的输入设备有（4）键盘、鼠标、光笔（至少写三种）；图形的显示设备有（5）CRT 显示器、LCD 、投影仪（至少写三种）。

3、常用坐标系一般可以分为：建模坐标系、用户坐标系、（6观察坐标系、（7）规格化设备坐标系、（8）设备坐标系。

4、在多边形的扫描转换过程中，主要是通过确定穿越多边形区域的扫描线的覆盖区间来填充，而区域填充则是从（9）给定的位置开始涂描直到（10）指定的边界条件为止。

5、一个交互式计算机图形系统应具有（11）计算 、（12）存储、（13）对话、（14）输入和输出等五个方面的功能。 三、 简答题（5x6=30分）

2、 请列举常用的直线段裁减算法（四种）。

答：答：直接求交算法、编码算法、中点再分算法、Cyrus-Beck 算法。

3、 考虑三个不同的光栅系统，分辨率依次为480640?，10241280?，20482560?。欲存储每个像素12位，

这些系统各需要多大的帧缓冲器（字节数）？

答：480640?需要的帧缓存为KB 4508/12480640=?? 10241280?需要的帧缓存为KB 19208/1210241280=?? 20482560?需要的帧缓存为KB 76808/1220482560=?? 4、 什么叫做走样？什么叫做反走样？反走样技术包括那些？ 答：走样指的是用离散量表示连续量引起的失真。

为了提高图形的显示质量。需要减少或消除因走样带来的阶梯形或闪烁效果，用于减少或消除这种效果的方法称为反走样。

其方法是①前滤波，以较高的分辨率显示对象；②后滤波，即加权区域取样，在高于显示分辨率的较高分辨率下用点取样方法计算，然后对几个像素的属性进行平均得到较低分辨率下的像素属性。 5、 试说明一致缩放（s x =s y ）和旋转形成可交换的操作对。

答：?????

?????-=??????????-???????????=1000cos sin 0sin cos 1000cos sin 0sin cos 10

00001θθθθ

θθθθ

y y x x y x s s s s s s T ????

?????

?-=?????????????????????-=10

00cos sin 0sin cos 10

000010

00cos sin 0sin cos 2θθθθθθθθ

y x y x y x

s s s s s s T 因为s x =s y ,故有T 1=T 2，所以一致缩放（s x =s y ）和旋转可以形成可交换的操作对。

5、用参数方程形式描述曲线曲面有什么优点？

答：①点动成线；②可以满足几何不变性的要求；③可以避免斜率带来的问题；

④易于定界；⑤可以节省工作量；⑥参数变化对各因变量的影响明显。

四、利用中点Bresenham画圆算法的原理推导第一象限从y=x到x=0圆弧段的扫描转换算法（要求写清原理、误差

函数、递推公式）。(10分)

解：x方向为最大走步方向，x i+1=x i-1,y i+1由d确定

d i=F(x m,y m)=(x i-1)2+(y i+0.5)2-R2

⑴d i <0时，点在圆内，x i+1=x i-1, y i+1= y i+0.5

d i+1=F(x m,y m)= (x i-2)2+(y i+1.5)2-R2

=x i2-4x i+4+y i2+3y i+1.52-R2

=(x i-1)2-2x i+3+(y i+0.5)2+2y i+2-R2

= d i -2x i+2y i+5

= d i +2(y i-x i)+5

⑵di≥0时，点在圆外，x i+1=x i-1,y i+1=y i

d i+1=F(x m,y m)=(x i-2)2+(y i+0.5)2-R2

=x i2-4x i+4+(y i+0.5)2-R2

= di -2xi+3

计算机(图形学)期末考试卷与真题及答案2套

15 / 15

五、 如下图所示多边形，若采用改进的有效边表算法进行填充，试写出该多边形的ET 表和当扫描线Y=4时的AET 表。（本题10

分）

六、

1

2

3

4

5

6

7

1

2

3

4

5

6

A7

A6

A5

A4

A3

A2

A1

Y

X

解：ET 表：

六、假设在观察坐标系下窗口区的左下角坐标为（wxl=10,wyb=10）,右上角坐标为（wxr=50，wyt=50）。设备坐标系中视区的左下角坐标为（vxl=10,vyb=30）,

右上角坐标为（vxr=50,vyt=90）。已知在窗口内有一点p(20,30),要将点p 映射 到视区内的点p`,请问p`点在设备坐标系中的坐标是多少？（本题10分）

解：○1将窗口左下角点（10,10）平移至观察坐标系的坐标原点，平移矢量为（-10，-10）。 ○

2针对坐标原点进行比例变换，使窗口的大小和视区相等。比例因子为： S x =(50-10)/(50-10)=1; S y =(90-30)/(50-10)=1.5。

○

3将窗口内的点映射到设备坐标系的视区中，再进行反平移，将视区的左下角点移回到设备坐标系中原来的位置（10，30），平移矢量为（10，30）。

p`点在设备坐标系中的坐标是（20，60）。

????????

??????

??????--=?=1301001

0110

05.1000111010

01

00

01

2

1T T T ?

?

????=11500

5.100011]

60 [20115

05.10

01

1]. 30 [20115005.100011].y [x 1]y [x p`====??

?

?????????

计算机图形学试题附答案完整版

名词解释 将图形描述转换成用像素矩阵表示的过程称为扫描转换。 1．图形 2．像素图 3．参数图 4．扫描线 5．构造实体几何表示法 6．投影 7．参数向量方程 8．自由曲线 9．曲线拟合 10．曲线插值 11．区域填充 12．扫描转换 三、填空 1．图形软件的建立方法包括提供图形程序包、和采用专用高级语言。 2．直线的属性包括线型、和颜色。 3．颜色通常用红、绿和蓝三原色的含量来表示。对于不具有彩色功能的显示系统，颜色显示为。 4．平面图形在内存中有两种表示方法，即和矢量表示法。 5．字符作为图形有和矢量字符之分。 6．区域的表示有和边界表示两种形式。 7．区域的内点表示法枚举区域内的所有像素，通过来实现内点表示。 8．区域的边界表示法枚举区域边界上的所有像素，通过给赋予同一属性值来实现边界表示。 9．区域填充有和扫描转换填充。 10．区域填充属性包括填充式样、和填充图案。 11．对于图形，通常是以点变换为基础，把图形的一系列顶点作几何变换后，

连接新的顶点序列即可产生新的变换后的图形。 12．裁剪的基本目的是判断图形元素是否部分或全部落在之内。 13．字符裁剪方法包括、单个字符裁剪和字符串裁剪。 14．图形变换是指将图形的几何信息经过产生新的图形。 15．从平面上点的齐次坐标，经齐次坐标变换，最后转换为平面上点的坐标，这一变换过程称为。 16．实体的表面具有、有界性、非自交性和闭合性。 17．集合的内点是集合中的点，在该点的内的所有点都是集合中的元素。 18．空间一点的任意邻域内既有集合中的点，又有集合外的点，则称该点为集合的。 19．内点组成的集合称为集合的。 20．边界点组成的集合称为集合的。 21．任意一个实体可以表示为的并集。 22．集合与它的边界的并集称集合的。 23．取集合的内部，再取内部的闭包，所得的集合称为原集合的。 24．如果曲面上任意一点都存在一个充分小的邻域，该邻域与平面上的（开）圆盘同构，即邻域与圆盘之间存在连续的1-1映射，则称该曲面为。 25．对于一个占据有限空间的正则（点）集，如果其表面是，则该正则集为一个实体（有效物体）。 26．通过实体的边界来表示一个实体的方法称为。 27．表面由平面多边形构成的空间三维体称为。 28．扫描表示法的两个关键要素是和扫描轨迹。 29．标量：一个标量表示。 30．向量：一个向量是由若干个标量组成的，其中每个标量称为向量的一个分量。 四、简答题 1. 什么是图像的分辨率？

计算机图形学试题1

计算机图形学测试题 （一） 1．能在人的视觉系统中产生视觉印象的客观对象，包括自然景物、拍摄到的图片、用数学方法描述的图形等等，都是计算机（A）学的研究对象。 A．图形B．语言C．技术D．地理 2．刻画对象的轮廓、形状等，构成了图形的（B）要素。 A．化学B．几何C．技术D．语言 3．刻画对象的颜色、材质等，构成了图形的非（C）要素。 A．化学B．技术C．几何D．语言 4．点阵表示法枚举出图形中所有的点，简称为数字（D）。 A．图形B．图元C．像素D．图像 5．参数表示法包括了形状参数和属性参数等，简称为（A）。 A．图形B．图元C．像素D．图像 6．计算机辅助设计、科学计算可视化、计算机艺术、地理信息系统、计算机动画及广告影视创作、电脑游戏、多媒体系统、虚拟现实系统等，都是计算机（B）学的实际应用。 A．图像B．图形C．地理D．技术 7．科学计算可视化（Scientific Visualization）在直接分析大量的测量数据或统计数据有困难时可以实现用（C）表现抽象的数据。 A．技术B．几何C．图形D．像素 8．计算机艺术软件工具PhotoShop、CorelDraw、PaintBrush等具有创作轻松、调色方便等（D），但也有难以容入人的灵感等缺点。 A．历史B．现实C．缺点D．优点 9．3D MAX, MAYA等等都是很好的计算机（A）创作工具。 A．动画B．图形C．图像D．像素 10．电子游戏的实时性、逼真性，蕴含了大量先进的计算机（B）处理技术。 A．金融B．图形C．商业D．交易 11．在计算机控制下，对多种媒体信息进行生成、操作、表现、存储、通信、或集成的处理，总要包括文本、（C）、图像、语音、音频、视频、动画等。 A．文本B．语音C．图形D．动画 12．虚拟现实（Virtual Reality）或称虚拟环境（Virtual Environment)是用（D）技术来生成一个逼真的三维视觉、听觉、触觉或嗅觉等感觉世界。 A．控制B．机械C．物理D．计算机 13．媒体包括“连续媒体”和“离散媒体”，计算机总是要把连续的媒体（A）为离散的信息。 A．转换B．计算C．控制D．组合 14．虚拟现实可以让用户从自己的视点出发，利用自然的技能和某些设备对这一生成的（B）世界客体进行浏览和交互考察。 A．现实B．虚拟C．物理D．历史 （二） 15．电子束轰击荧光屏产生的亮点只能持续极短的时间，为了产生静态的不闪烁的图像，电子束必须周期性地反复扫描所要绘制的图形，这个过程称为（C）。 A．启动B．驱动C．刷新D．更新 16．阴极射线管(CRT)的电子枪发射电子束，经过聚焦系统、加速电极、偏转系统，轰击到荧光屏的不同部位，被其内表面的荧光物质吸收，发光产生可见的（D）。 A．电子B．物质C．光线D．图形 17．像素(Pixel:Picture Cell)是构成屏幕（A）的最小元素。 A．图像B．图框C．线D．点 18．分辨率(Resolution)是指在水平或竖直方向单位长度上能识别的最大（B）个数，单位通常为dpi（dots per inch)。 A．图像B．像素C．线D．圆 19．假定屏幕尺寸一定，常用整个屏幕所能容纳的像素个数描述屏幕的（C），如640*480，800*600，1024*768，1280*1024等等。 A．大小B．容量C．分辨率D．亮度 （三） 20．容器坐标系包括坐标原点、坐标度量单位和坐标轴的长度与（D）。

计算机图形学作业-Display-答案分析

计算机图形学作业I 一．判断题 1．齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点；（×） 2．若要对某点进行比例、旋转变换，首先需要将坐标原点平移至该点，在新的坐标系下做比例或旋转变换，然后在将原点平移回去；（√） 3. 相似变换是刚体变换加上等比缩放变换；（√） 4. 保距变换是刚体变换加上镜面反射；（√） 5. 射影变换保持直线性，但不保持平行性。（√） 二、填空题 1.透视投影的视见体为截头四棱锥形状；平行投影的视见体为长方体形状。 2.字符的图形表示可以分为矢量表示和点阵表示两种形式。 3.仿射变换保持直线的平行性 4.刚体变换保持长度 5.保角变换保持向量的角度 三、单项选择题 1. 分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？（ D） A. 512KB； B. 1MB； C. 2MB； D. 3MB ; 2. 在透视投影中，主灭点的最多个数是（ C ） A 1; B 2; C 3; D 4 3. 以下关于图形变换的论述不正确的是（ B ） A. 平移变换不改变图形大小和形状，只改变图形位置； B. 拓扑关系不变的几何变换不改变图形的连接关系和平行关系； C.旋转变换后各图形部分间的线性关系和角度关系不变，变换后直线的长度不变 D.错切变换虽然可引起图形角度的改变，但不会发生图形畸变； 4. 使用下列二维图形变换矩阵：将产生变换的结果为（ D ） A. 图形放大2倍； B. 图形放大2倍，同时沿X、Y1个绘图单位； C.沿X坐标轴方向各移动2个绘图单位； D.沿X坐标轴方向放大2倍，同时沿X、Y坐标轴方向各平移1个绘图单位。 5. 下列有关投影的叙述语句中，正确的论述为（B ） A. 透视投影具有近小远大的特点； B. 平行投影的投影中心到投影面距离是无限的； C. 透视投影变换中，一组平行于投影面的线的投影产生一个灭点； T =

计算机图形学基础期末考试试题

一、填空题 1．将多边形外部一点A与某一点B用线段连接，若此线段与多边形边界相交的次数为??????????，则点B在多边形外部。若此线段与多边形边界相交的次数为??????????，则点B在多边形内部。 2．生成直线的四点要求是_______________________，____________________________，____________________________________，速度要快。 3．由5个控制顶点Pi(i=0,1,…4)所决定的3次B样条曲线，由??????????段3次B样条曲线段光滑连接而成。 4．用于减少或克服在“光栅图形显示器上绘制直线、多边形等连续图形时，由离散量表示连续量引起的失真”的技术叫??????????。 5．图形的数学表示法一般有??????????，??????????，??????????。 1.一个交互性的计算机图形系统应具有、、、、 输入等五方面的功能。 2.阴极射线管从结构上可以分为、和。 3.常用的图形绘制设备有和，其中支持矢量格式。 4.PHIGS和GKS将各种图形输入设备从逻辑上分为六种：定位设备、笔划设 备、、、和。 5.通常可以采用和处理线宽。 6.齐次坐标表示就是用维向量表示n维向量。 7.平行投影根据可以分为投影和投影。 8.一个交互式计算机图形处理系统包括图形软件和_____________，图形软件又分为 _____________、_____________和三部分。 9.构成图形的要素包括和，在计算机中通常用采用两种方法来表示 图形，他们是和。 10.荫罩式彩色显像管的结构包括、、和。 11.目前常用的PC图形显示子系统主要由3个部件组成：、和一 个ROM BIOS芯片。 12.在交互输入过程中，图形系统中有_____________、、和其组 合形式等几种输入（控制）模式。 13.填充一个特定区域，其属性选择包括、和。 14.计算机中表示带有颜色及形状信息的图和形常用和参数法，其中用参数法描 述的图形称为，用描述的图形称为。 15.在显示技术中，我们常常采用提高总的光强等级。 16.常用的交互式绘图技术有、、和。

《计算机图形学》练习试题及参考答案(七)

《计算机图形学》模拟试卷一 一、【单项选择题】(本大题共10小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。 1、计算机图形学与计算机图像学（图像处理）的关系是（）。 [A] 计算机图形学是基础，计算机图像学是其发展 [B] 不同的学科，研究对象和数学基础都不同，但它们之间也有可相互转换部分 [C] 同一学科在不同场合的不同称呼而已 [D] 完全不同的学科，两者毫不相干 2、多边形填充算法中，错误的描述是（）。 [A] 扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大 [B] 边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补 [C] 边填充算法较适合于帧缓冲存储器的图形系统 [D] 边标志算法也不能解决象素被重复访问的缺点 3、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点。哪种情况下输出的顶点是错误的?（） [A] S和P均在可见的一侧，则输出点P [B] S和P均在不可见的一侧，,则输出0个顶点 [C] S在可见一侧，,P在不可见一侧，则输出线段SP与裁剪线的交点和S [D] S在不可见的一侧，P在可见的一侧，则输出线段SP与裁剪线的交点和P 4、下列关于反走样的叙述中，错误的论述为（）。 [A] 把像素当作平面区域来采样[B] 提高分辨率 [C] 增强图像的显示亮度[D] 采用锥形滤波器进行加权区域采样 5、下列关于平面几何投影的叙述中，错误的论述为（）。 [A] 透视投影的投影中心到投影面的距离是有限的 [B] 在平行投影中不可能产生灭点 [C] 在透视投影中，一组平行线的投影仍保持平行 [D] 透视投影与平行投影相比，视觉效果更真实，但不一定能真实反映物体的精确尺寸和形状 6、下列关于Bezier曲线的论述中，错误的论述为（）。 [A] 曲线及其控制多边形在起点和终点具有同样的几何性质 [B] 在起点和终点处的切线方向和控制多边形第一条边和最后一条边的方向相同 [C] n个控制点控制一条n次Bezier曲线 [D] 某直线与平面Bezier曲线的交点个数不多于该直线与控制多边形的交点个数 7、下面给出的四个选项中，（）不是Bezier曲线具有的性质。 [A] 局部性[B] 几何不变性[C] 变差缩减性[D] 凸包性

计算机图形学作业-Display-答案

计算机图形学作业 I 一．判断题 1．齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点；（×） 2．若要对某点进行比例、旋转变换，首先需要将坐标原点平移至该点，在新的坐标系下做比例或旋转变换，然后在将原点平移回去；（√） 3. 相似变换是刚体变换加上等比缩放变换；（√） 4. 保距变换是刚体变换加上镜面反射；（√） 5. 射影变换保持直线性，但不保持平行性。（√） 二、填空题 1.透视投影的视见体为截头四棱锥形状；平行投影的视见体为长方体形状。 2.字符的图形表示可以分为矢量表示和点阵表示两种形式。 3.仿射变换保持直线的平行性 4.刚体变换保持长度 5.保角变换保持向量的角度 三、单项选择题 1. 分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？（ D） A. 512KB； B. 1MB； C. 2MB； D. 3MB ; 2. 在透视投影中，主灭点的最多个数是（ C ） A 1; B 2; C 3; D 4 3. 以下关于图形变换的论述不正确的是（ B ） A. 平移变换不改变图形大小和形状，只改变图形位置； B. 拓扑关系不变的几何变换不改变图形的连接关系和平行关系； C.旋转变换后各图形部分间的线性关系和角度关系不变，变换后直线的长度不变 D.错切变换虽然可引起图形角度的改变，但不会发生图形畸变； 4. 使用下列二维图形变换矩阵：将产生变换的结果为（ D ） A. 图形放大2倍； B. 图形放大2倍，同时沿X、Y1个绘图单位； C.沿X坐标轴方向各移动2个绘图单位； D.沿X坐标轴方向放大2倍，同时沿X、Y坐标轴方向各平移1个绘图单位。 5. 下列有关投影的叙述语句中，正确的论述为（B ） A. 透视投影具有近小远大的特点； B. 平行投影的投影中心到投影面距离是无限的； C. 透视投影变换中，一组平行于投影面的线的投影产生一个灭点； T =

安徽中医学院 计算机图形学试卷

安徽中医学院2010～2011学年第二学期《计算机图形学》课程 期末考试试卷 命题教师： 沈同平 试卷编号：H0602 审核人： 王世好 适用专业 计算机科学与技术 考试班级 08医软 考生姓名 学号 班级 一、选择题（每小题1分，共20分） 1．计算机图形学与计算机图像处理的关系是（ ） A 、计算机图形学是基础，计算机图像处理是其发展 B 、不同的学科，研究对象和数学基础不同，但它们之间也有可转换部分 C 、同一学科在不同场合的不同称呼而已 D 、完全不同的学科，两者毫不相干 2．下列不属于计算机图形学的应用的是( ) A 、计算机辅助绘图及设计 B 、事务管理中的交互式绘图 C 、科学计算可视化 D 、人工智能 3．下列不属于计算机图形软件国际标准的是( ) A 、GKS B 、PHIGS C 、国标码 D 、 IGES 4.计算机图形显示器一般使用什么颜色模型 ( ) A 、 RG B B 、 CMY C 、 HSV D 、 HLS 5．分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存 ( ) A 、512K B B 、1MB C 、2MB D 、3MB ; 6．触摸屏是( )设备. A 、输入 B 、输出 C 、输入输出 D 、既不是输入也不是输出 7．下述用数值微分法(DDA)画斜率的绝对值小于1的直线的C 语言子程序中哪一 行有错 ( ) Void drawLineWithDDA (int x1, int y1, int x2, int y2, int color) { A 、int x, y; B 、float k = (float)(y2-y1)/(x2-x1); C 、for(x=x1,y=y1;x<=x2;x++) { drawPixel(x,y,color);

计算机图形学考题B答案

1．在处理图形时常常涉及的坐标系有模型坐标系（局部坐标系），世界坐标系，观察坐标系，设备坐标系。 2．生成直线的四点要求是:生成的直线要直，直线的终止点要准，直线的粗细要均匀，速度要快。 3．扫描线的连贯性是多边形区域连贯性在一条扫描线上的反映；边的连贯性是多边形区域连贯性在相邻两扫描线上的反映。 4．具有256级灰度、分辨率为1024*1024个象素阵列的光栅扫描式显示器需要1024 KB的缓冲器。 5．计算机图形学是研究怎样用数字计算机生成、处理和显示图形的一门学科。 二、选择题（共10分，每题2分） 1．计算机显示设备一般使用的颜色模型是（ A ） A）RGB B）HSV C）CMY D）不在A,B,C中出现 2．在计算机图形关于Modeling的物体的描述中，下列是正确的结论有（C） A 一根直线是物体 B 一个空间的点是物体 C 一个立方体是物体 D 三维欧氏空间点的集合是物体 3．以下关于图形变换的论述不正确的是（D） A. 平移变换不改变图形大小和形状，只改变图形位置； B. 拓扑关系不变的几何变换不改变图形的连接关系和平行关系； C.旋转变换后各图形部分间的线性关系和角度关系不变，变换后直线的长度不变 D.错切变换虽然可引起图形角度的改变，但不会发生图形畸变； 4．计算机图形学与计算机图象学的关系是( B )。 A）计算机图形学是基础，计算机图象学是其发展 B）不同的学科，研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已 D）完全不同的学科，两者毫不相干5．使用下列二维图形变换矩阵： 将产生变换的结果 为（D） A. 图形放大2倍； B. 图形放大2倍，同时沿X、Y坐标轴方向各移动1个绘图单位； C.沿X坐标轴方向各移动2个绘图单位； D.沿X坐标轴方向放大2倍，同时沿X、Y坐标轴方向各平移1个绘图单位。 T =

《计算机图形学》复习试题

计算机图形学模拟试卷 计算机图形学课程试卷(卷) 注意：1、本课程为必修（表明必修或选修），学时为 51 ，学分为 3 2、本试卷共 3 页；考试时间 120 分钟；出卷时间：年 12 月 3、姓名、学号等必须写在指定地方；考试时间：年 1 月 11 日 4、本考卷适用专业年级：任课教师： （以上内容为教师填写） 专业年级班级 学号姓名 一、名词解释(15分) 1．国际标准化组织（ISO）对计算机图形学的定义

2． 象素图 3． 正投影 4． 纹理 5． 位图 二．单项选择题(1.5×10＝15分) （ ）1、在TC 环境下编译绘图程序进行图形初始化时，要寻找文件的格式是？______。 A ）.DOC B ）.CPP C ）.C D ）.BGI （ ）2、图形系统是由四部分组成，分别为 A).应用系统结构；图形应用软件；图形支撑软件；图形设备。 B).计算机；显示器；打印机；图形应用软件。 C).计算机；图形设备；图形支撑软件；图形应用软件。 D).计算机；图形软件；图形设备；应用数据结构。 （ ）3、使用下列二维图形变换矩阵： T=???? ??????111020002 将产生变换的结果为______ 。 A ）图形放大2倍； B ）图形放大2倍，同时沿X 、Y 坐标轴方向各移动1个绘图单位； C ）沿X 坐标轴方向各移动2个绘图单位； D ）上述答案都不对。 （ ）4、图形显示器的工作方式为 A ）.文本方式 B ）.图形方式 C ）.点阵方式 D ）.文本与图形方式 （ ）5、透视投影中主灭点最多可以有几个? A) 3 B)2 C)1 D)0 （ ）6、在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? A) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次 B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次 C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次 D) 当射线与多边形的某边重合时,计数1次 （ ）7、下列有关平面几何投影的叙述语句中，正确的论述为

计算机图形学作业答案

计算机图形学作业答案 第一章序论 第二章图形系统 1．什么是图像的分辨率？ 解答：在水平和垂直方向上每单位长度（如英寸）所包含的像素点的数目。 2．计算在240像素/英寸下640×480图像的大小。 解答：（640/240）×(480/240)或者（8/3）×2英寸。 3．计算有512×512像素的2×2英寸图像的分辨率。 解答：512/2或256像素/英寸。 第三章二维图形生成技术 1．一条直线的两个端点是（0，0）和（6，18），计算x从0变到6时y所对应的值，并画出结果。 解答：由于直线的方程没有给出，所以必须找到直线的方程。下面是寻找直线方程（y ＝mx＋b）的过程。首先寻找斜率： m ＝⊿y/⊿x ＝（y 2－y 1 ）/（x 2 －x 1 ）＝（18－0）/(6－0) ＝ 3 接着b在y轴的截距可以代入方程y＝3x＋b求出 0＝3（0）＋b。因此b＝0，所以直线方程为y＝3x。 2．使用斜截式方程画斜率介于0°和45°之间的直线的步骤是什么？ 解答： （1）计算dx：dx＝x 2－x 1 。 （2）计算dy：dy＝y 2－y 1 。 （3）计算m：m＝dy/dx。 （4）计算b: b＝y 1－m×x 1 （5）设置左下方的端点坐标为（x，y），同时将x end 设为x的最大值。如果 dx < 0，则x＝x 2、y＝y 2 和x end ＝x 1 。如果dx > 0,那么x＝x 1 、y＝y 1 和x end ＝x 2 。 （6）测试整条线是否已经画完，如果x > x end 就停止。 （7）在当前的（x，y）坐标画一个点。 （8）增加x：x＝x＋1。 （9）根据方程y＝mx＋b计算下一个y值。 （10）转到步骤（6）。 3．请用伪代码程序描述使用斜截式方程画一条斜率介于45°和－45°（即|m|>1）之间的直线所需的步骤。

计算机图形学期末考试题库

一、单项选择题 1. 计算机图形显示器一般使用什么颜色模型？(B) A)RGB；B) CMY；C) H SV ；D) HLS 2. 哪一个不是国际标准化组织( ISO)批准的图形标准？(D) A)GKS；B) PHIGS；C) C GM ；D) DXF 3.下述用数值微分法(DDA画斜率的绝对值小于1的直线的C语言子程序中哪一行有错？ (A) Void drawLineWithDDA(int x1, int y1, int x2, int y2, int color) { A) int x, y; B ) float k = (float)(y2-y1)(x2-x1); C ) for(x=x1,y=y1;x<=x2;x++) { drawPixel(x,y,color); } D ) y+=k; } } 4. 下述绕坐标原点旋转a 角的坐标变换矩阵中哪一项是错误的?(B) | A B | | C D | A) cos a; B)sin a; C)sin a; D)cos a 5. 下述哪一条边不是非均匀有理B样条(NURBS的优点？(D) B）对于间距不等的数据点，用NURBS以合的曲线比用均匀B样条拟合的曲线更光滑 C）NURB醍供的权控制方法比用控制点更能有效的控制曲线的形状 D）使用NURB呦以提高对曲面的显示效率 A) NURBSL均匀B样条能表示更多的曲面

6. 透视投影中主灭点最多可以有几个？（D） A）0; B）1; C）2; D）3 7. 在用扫描线法进行点与多边形之间的包含性检测时，下述哪一个操作不正确?（D） A）当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时，计数0次 B）当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时，计数2次 C）当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时，计数1次 D）当射线与多边形的某边重合时，计数1次 &在简单光反射模型中，由物体表面上点反射到视点的光强下述哪几项之和？（C）（1）环境光的反射光强；（2）理想漫反射光强；（3）镜面反射光强；（4）物体间的反射光强。 A（1）和（2） B）（1）和（3） C）（1）（2）和（3） D）（1）（2 ）（3 ）和（4 ） 9. 下面关于NURBS的论述，哪个是错误的？ （ B） A. 可通过控制顶点和权因子来改变形状； B. 仅具有仿射不变性，但不具有透射不变性； C. 非有理B样条、有理及非有理Bezier曲线、曲面是NURBS的特例； D. 可表示标准解析形状和自由曲线、曲面； 10. 下述关于Bezier 曲线P1（t）, P2（t）t [0,1]的论述，哪个是错误的？（） A. P1（1）= P2（0） = P,在P处P1（1）, P2（0）的切矢量方向相同，大小相等， 则 P1（t）, P2（t）在P处具有G1连续；

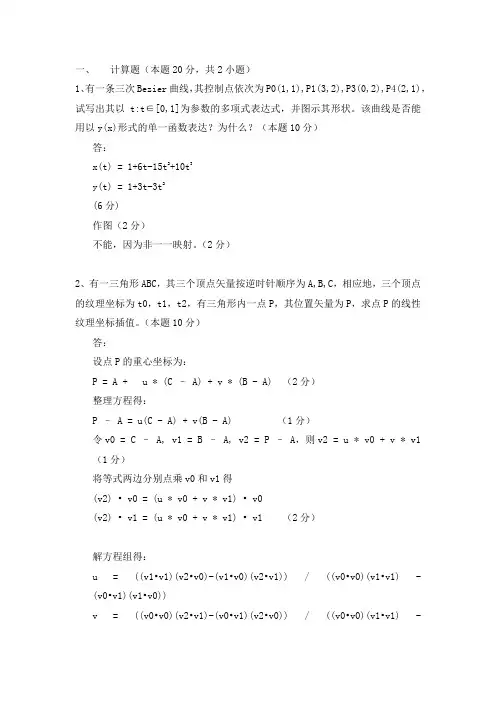

计算机图形学考题

下面哪个函数是OpenGl 的工具函数（ ） A.glBegin B.glEnd C. glClear D. gluLookAt Breseham 算法直线算法中，当误差项5.0

2016年春《计算机图形学》作业 (答案)

2016年北京大学现代远程教育《计算机图形学》作业题 注意事项： 1.本作业题中所标注的章节均以学习指导和课件为准； 2.作业请独立自主完成，不要抄袭。 一、填空题 1．（第1章）图形是由点、线、面、体等几何要素和明暗、灰度（亮度）、色彩等非几何要素构成的，从现实世界中抽象出来的带有灰度、色彩及形状的图或形。 2.（第2章）一个计算机图形系统至少应具有计算、存储、输入、输出、交互等基本功能； 3.（第2章）光栅扫描图形显示器是画点设备，显示一幅图像所需要的时间等于显示整个光栅所需的时间，而与图像的复杂程度无（填“有”或“无”）关； 4.（第3章）在计算机图形学中，多边形有两种重要的表示方法：顶点表示和点阵表示。 5.（第3章）多边形填充的扫描线算法先求出扫描线与多边形边的交点，利用____扫描线的连续性求出多边形与扫描线相交的连续区域，然后利用多边形边的连续性，求出下一条扫描线与多边形的交点，对所有扫描线由下到上依次处理。 6.（第3章）将区域内的一点(种子)赋予给定的颜色，然后将这种颜色扩展到整个区域内的过程叫区域填充；区域的表示方法有内点表示和 边界表示两种。 7.（第4章）常用坐标系一般可以分为世界坐标系、局部坐标系、观察坐标系、设备坐标系、标准化设备坐标系。

8.（第4章）对于基本几何变换，一般有平移、旋转、反射和错切等。这些基本几何变换都是相对于 坐标原点 和 坐标轴 进行的几何变换。 9.（第4章）在三维空间中的物体进行透视投影变换，最多可能产生 3 个主灭点。 10.（第6章）根据输入数据的不同性质，图形核心系统(GKS)和三维图形系统 (PHIGS)把输入设备在逻辑上分成以下几类： 定位___设备、 笔画__设备、 定值 设备、 选择 设备、 拾取 设备、 字符串 设备。 11.（第7章）隐藏面和隐藏线的消除有两种基本的算法，一种是基于 图像空间 的方法，一种是基于 物体空间 的方法。 12.（第7章）扫描线z 缓冲器算法所用到的数据结构包括一个 多边形y 筒 、一个 边y 筒 、一个 多边形活化表__、一个 边活化表___； 13.（第8章）通常，人们把反射光考虑成3个分量的组合，这3个分量分别是_ 环境光 反射、 漫 反射和 镜面 反射。 14.（第8章）为了解决由多个平面片近似表示曲面物体的绘制问题，人们提出了各种的简单算法，其中最具代表性的两种方法： Gouraud 光亮度插值技术 和 Phong 法向量插值技术 。 15.（第9章）对于三次多项式曲线，常用四个几何条件进行描述：两端点的位置P 0=P (0)和P 1=P (1)；两端点的切矢量和；那么参数曲线的多项式表示为，其中，F 0(t )=___13223+-t t __，F 1(t )=__2332t t +-___，G 0(t )=__t t t +-232___， G 1(t )=____23t t -___。 二、选择题 1.（第2章）下列不属于图形输入设备的是____D____； A ．键盘 B. 鼠标 C. 扫描仪 D. 打印机

计算机图形学期末考试试卷

计算机图形学期末考试试卷（C卷） 一、判断题（本大题共 10 小题，每小题 1 分，共 10 分） 1.计算机图形生成的基本单位是线段。 ( F ) 2.构成图形的要素除了点、线、面、体等几何要素外，还应该包括 灰度、色彩、线型、线宽等非几何要素。 ( N ) 3.在齐次坐标系中，若用矩阵来表示各种运算，则比例和旋转变换 是矩阵F乘法运算，而平移变换是矩阵加法运算。 ( F ) 4.Z-Buffer消隐算法有利于硬件实现，并且不需要排序。 ( N ) 5.二次Bezier曲线和二次B样条曲线都通过控制多边形的首末端 点。 ( F ) 6.一个向量的齐次坐标的表示形式是唯一的。 ( F ) 7.计算机图形技术是随着图形硬件设备的发展而发展起来的。 ( N ) 8.Phong算法的计算量要比Gouraud算法小得多。

( F ) 9. 将某二维图形整体放大2倍，其变换矩阵可写为。 ( F ) 10. 图形软件标准是为提高图形软件的易用性而提出的。 ( F ) 二、填空题（本大题共 10 空，每空 1 分， 共 10 分） 1. 在多边形填充过程中，常采用、 左闭右开 和 下闭上开 的原则对边界像素进行处理。 2. 基本几何变换指 平移 、 比例 和 旋转 三种变换。 3. 屏幕上最小的发光单元叫作 像素 ，它的多少叫做 分辨率 。 ??????????200010001

4.ISO批准的第一个图形软件标准是GKS ，进入20 世纪90年代后，存在的事实上的图形软件标准主要是 OpenGL 和Direct x。 5.图形的表示方法有两种：参数法和点阵 法。 6.多边形的表示方法有顶点表示法和点阵表 示法两种。 7.计算机三维模型的描述有线框模型、表面模 型和实体模型。 8.颜色包含3个要素：色调、饱和度和 亮度。 三、简答题（本大题共 5 小题，每小题 5 分，共 25 分） 1．计算机图形学研究的主要内容是什么 2．什么是齐次坐标齐次空间点 P(X、Y、W) 对应的笛卡尔坐标

2006-2007计算机图形学考题B答案

姓名：___________学号：___________班级：_______ 机械学院2006-2007计算机图形学试题（B ）开卷 一、填空题（共20分，每空2分） 1．在处理图形时常常涉及的坐标系有模型坐标系（局部坐标系），世界坐标系，观察坐标系，设备坐标系。 2．生成直线的四点要求是:生成的直线要直，直线的终止点要准，直线的粗细要均匀， 速度要快。 3．扫描线的连贯性是多边形区域连贯性在一条扫描线上的反映；边的连贯性是多边形区域连贯性在相邻两扫描线上的反映。 4．具有256级灰度、分辨率为1024*1024个象素阵列的光栅扫描式显示器需要1024 KB 的缓冲器。 5．计算机图形学是研究怎样用数字计算机生成、处理和显示图形的一门学科。 二、选择题（共10分，每题2分） 1．计算机显示设备一般使用的颜色模型是 （ A ） A ）RG B B ）HSV C ）CMY D ）不在A,B,C 中出现 2．在计算机图形关于Modeling 的物体的描述中，下列是正确的结论有（ C ） A 一根直线是物体 B 一个空间的点是物体 C 一个立方体是物体 D 三维欧氏空间点的集合是物体

3．以下关于图形变换的论述不正确的是（D） A. 平移变换不改变图形大小和形状，只改变图形位置； B. 拓扑关系不变的几何变换不改变图形的连接关系和平行关系； C.旋转变换后各图形部分间的线性关系和角度关系不变，变换后直线的长度不变 D.错切变换虽然可引起图形角度的改变，但不会发生图形畸变； 4．计算机图形学与计算机图象学的关系是( B )。 A）计算机图形学是基础，计算机图象学是其发展 B）不同的学科，研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已 D）完全不同的学科，两者毫不相干5．使用下列二维图形变换矩阵： 将产生变换的结果 为（D） A. 图形放大2倍； B. 图形放大2倍，同时沿X、Y坐标轴方向各移动1个绘图单位； C.沿X坐标轴方向各移动2个绘图单位； 2倍，同时沿X、Y坐标轴方向各平移1个绘图单位。 三、判断题（共10分，每题1分） 请在括号内填写“T”或“F”。 1．光栅扫描式图形显示器可看作是点阵单元发生器，可直接从单元阵列中的一个可编地址的象素画一条直线到另一个可编地址的象素。（ F）2．由三个顶点可以决定一段二次B样条曲线，若三顶点共线时则所得到的曲线褪化为一条直线段。（T）3．四连通的区域同时也是一个八连通的区域，所以，四连通区域填充算法也可以用于填充八连通区域。（ F）4．插值得到的函数严格经过所给定的数据点。（ T）5．Bezier曲线具有对称性质。（T）6.在光栅扫描图形显示器中，所有图形都按矢量直接描绘显示。（F）7．齐次坐标提供了坐标系变换的有效方法，但仍然无法表示无穷远的点；（F）8．一次Bezier曲线其实就是连接起点到终点的折线段。（F）9．参数曲线的表示有代数形式和几何形式两种。（T）10．光栅图形显示器中，显示一幅图像使用的时间与图像复杂程度无关。 （T） T =

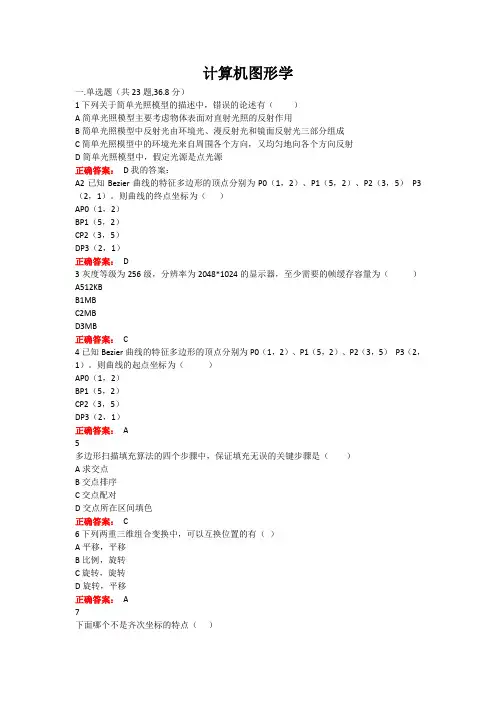

计算机图形学试卷

三（8分） 1、在真实感绘制技术中，简单光照模型的反射光由哪几部分组成？ 2、对于用多边形表示的物体，在光照计算时需要进行明暗处理，为什么？ 3、采用Gouraud明暗处理模型计算如图所示点P的颜色值。

四（10分）如图所示，采用Cohen-Sutherland算法对线段进行裁剪时， 1、线段端点P点和Q点的编码各是多少 2、此时是否需要与窗口的边界进行求交运算，为什么（利用编码解释）？ 3、如需要，可以与窗口的哪些边界求交，为什么（利用编码解释）？ 五（15分）采用Bresenham算法转换直线段，起点x0(2,1)、终点x1(12,5)。 1、给出判别式d的表达式（初始条件及递推关系式）： 2 x y d 2 1 -2 3 4 5 6 7 8 六（12分）如图所示三角形ABC，将其绕点（1，1）缩小1倍，采用矩阵的形式计算缩小后三角形各点的规范化齐次坐标，并用OpenGL函数编程实现。

七 计算（18分） 已知三次B 样条曲线方程为 [ ] [0,1] t 0141 030 303631331611)(3212 3 ∈?? ??? ? ? ????????????? ??? ??----? ?=+++i i i i i P P P P t t t t c ， 控制顶点{}{})0,6(),1,5(),0,4(),1,3(),0,2(),1,1(),0,0(...10-==n P P P P 可生成四段B 样条曲线3210,,,c c c c 。 1）B 样条曲线和Bezier 曲线相比，最明显的特点是什么？ 2）求)0(),1(),5.0(),0(),1(' '01101 c c c c c 3）如果调整控制点2P ，将对哪些曲线段产生影响 图形学作业 05计算机2班 2 郑中旭 Subject ： 已知三次B 样条曲线方程为 [ ] [0,1] t 0141 030 3036313 31611)(3212 3 ∈?? ??? ? ? ????????????? ??? ??----? ?=+++i i i i i P P P P t t t t c ， 控制顶点{}{})0,6(),1,5(),0,4(),1,3(),0,2(),1,1(),0,0(...10-==n P P P P 可生成四段B 样条曲线3210,,,c c c c 。 4）B 样条曲线和Bezier 曲线相比，最明显的特点是什么？ 5）求)0(),1(),0(),1(),5.0(),0(),1("" 0''01101 1 c c c c c c c 。

最新计算机图形学期末考试试卷

最新计算机图形学期末考试试卷 一、判断题（本大题共 10 小题，每小题 1 分，共 10 分） 1. 计算机图形生成的基本单位是线段. ( F ) 2. 构成图形的要素除了点、线、面、体等几何要素外，还应该包括灰度、色彩、线型、 线宽等非几何要素. ( N ) 3. 在齐次坐标系中，若用矩阵来表示各种运算，则比例和旋转变换是矩阵F 乘法运算， 而平移变换是矩阵加法运算. ( F ) 4. Z-Buffer 消隐算法有利于硬件实现，并且不需要排序. ( N ) 5. 二次Bezier 曲线和二次B 样条曲线都通过控制多边形的首末端点. ( F ) 6. 一个向量的齐次坐标的表示形式是唯一的. ( F ) 7. 计算机图形技术是随着图形硬件设备的发展而发展起来的. ( N ) 8. Phong 算法的计算量要比Gouraud 算法小得多. ( F ) 9. 将某二维图形整体放大2倍，其变换矩阵可写为. ( F ) 10. 图形软件标准是为提高图形软件的易用性而提出的. ( F ) 二、填空题（本大题共 10 空，每空 1 分，共 10 分） 1. 在多边形填充过程中，常采用、 左闭右开 和 下闭上开 的原则 对边界像素进行处理. 2. 基本几何变换指 平移 、 比例 和 旋转 三种变换. 3. 屏幕上最小的发光单元叫作 像素 ，它的多少叫做 分辨率 . 4. ISO 批准的第一个图形软件标准是 GKS ，进入20世纪90年代后，存 在的事实上的图形软件标准主要是 OpenGL 和 Direct x . ?? ?? ? ?????200010001

5.图形的表示方法有两种：参数法和点阵法. 6.多边形的表示方法有顶点表示法和点阵表示法两种. 7.计算机三维模型的描述有线框模型、表面模型和实体 模型. 8.颜色包含3个要素：色调、饱和度和亮度 . 三、简答题（本大题共5 小题，每小题5 分，共25 分） 1．计算机图形学研究的主要内容是什么？ 2．什么是齐次坐标？齐次空间点 P(X、Y、W) 对应的笛卡尔坐标是什么？ 3．帧缓存的容量与什么有关？假定一个光栅扫描系统，分辨率800×600，要求可显示颜色256种，请问帧缓存的容量需要多少字节？ 4．什么是走样？什么是反走样?常用的反走样技术有哪些？ 5．简单光照模型的反射光由哪几部分组成，光照计算时有哪两种明暗处理技术?

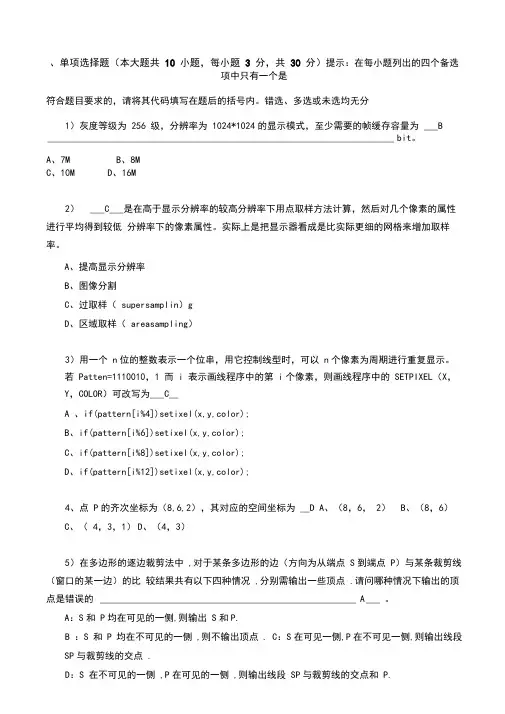

计算机图形学试卷及参考答案

年级班姓名学号成绩 一、填空题（每空1分，共30分） 1、计算机图形学是用计算机建立、存储、处理某个对象的模型，并根据模型 2、计算机图形系统功能主要有计算功能、存储功能、输入功能、输出功能、 交互功能。 3、区域的表示有内点表示和边界表示两种形式。 4、字符裁剪的策略有串精度裁剪、字符精度裁剪、基于构成字符最小元素的 裁剪。 5、图形软件系统提供给用户的三种基本输入方式包括请求方式、采样方式、事件方式。 6、常见的图形绘制设备有喷墨打印机、笔式绘图机、激光打印机。 7、字符生成常用的描述方法有点阵式和轮廓式。 8、在交互式图形输入过程中，常用的控制方式有请求、样本、事件和混合四种形式。 9、用于八连通区域的填充算法可以用于四连通区域的填充，但用于四连通区域的填充算法并不适用于八连通区域的填充。 10、能够在人们视觉系统中形成视觉印象的对象称为图形。 二、不定项选择题（每题2分，共20分） 1、计算机图形显示器一般使用（A）颜色模型。 (A)RGB （B) CMY (C)HSV （D) HLS 2、计算机图形系统功能不包括（D）。 (A)计算功能（B) 存储功能 (C)交互功能（D)修饰功能 3、多边形填充算法中，正确的描述是（ABC） (A)扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序

的耗费较大 (B)边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象 素取补 (C)边填充算法较适合于帧缓冲存储器的图形系统 (D)边标志算法也不能解决象素被重复访问的缺点 4、在交互式图形输入过程中，常用的控制方式不包括（C）。 (A)样本（B)事件(C)交互（D)混合 5、下列有关平面几何投影的叙述，错误的是（D ） （A）透视投影又可分为一点透视、二点透视、三点透视 （B）斜投影又可分为斜等测、斜二测 （C）正视图又可分为主视图、侧视图、俯视图 （D）正轴测又可分为正一测、正二测、正三测 6、视频信息的最小单位是（A ） （A）帧（B）块（C）像素（D）字 7、在透视投影中，主灭点的最多个数是（C） （A）1 （B）2 （C）3 （D）4 8、扫描线多边形填充算法中，对于扫描线同各边的交点的处理具有特殊性。穿过某两条边的共享顶点的扫描线与这两条边的交点数只能计为（B ）交点： （A）0 个（B）1个 （C）2个（D）3个 9、用于减少和消除用离散量表示连续量引起的失真效果的技术称为（B）（A）走样（B）反走样（C）填充（D）以上都不是 10、分辨率为1024×1024的显示器需要（C）字节位平面数为16的帧缓存？（A）512KB （B）1MB （C）2MB （D）3MB 三、名词解释（每题3分，共15分） 1、计算机图形系统：用来生成、处理和显示图形的一整套硬件和软件。
