实例解析linux内核I2C体系结构（2）
华清远见刘洪涛四、在内核里写i2c设备驱动的两种方式
前文介绍了利用/dev/i2c-0在应用层完成对i2c设备的操作，但很多时候我们还是习惯为i2c设备在内核层编写驱动程序。目前内核支持两种编写i2c驱动程序的方式。下面分别介绍这两种方式的实现。这里分别称这两种方式为“Adapter方式（LEGACY）”和“Probe方式（new style）”。
（1）Adapter方式（LEGACY）
（下面的实例代码是在2.6.27内核的pca953x.c基础上修改的，原始代码采用的是本文将要讨论的第2种方式，即Probe方式）
●构建i2c_driver
static struct i2c_driver pca953x_driver = {
.driver = {
.name= "pca953x", //名称
},
.id= ID_PCA9555,//id号
.attach_adapter= pca953x_attach_adapter, //调用适配器连接设备
.detach_client= pca953x_detach_client,//让设备脱离适配器
};
●注册i2c_driver
static int __init pca953x_init(void)
{
return i2c_add_driver(&pca953x_driver);
}
module_init(pca953x_init);
●attach_adapter动作
执行i2c_add_driver(&pca953x_driver)后会，如果内核中已经注册了i2c适配器，则顺序调用这些适配器来连接我们的i2c设备。此过程是通过调用i2c_driver中的attach_adapter方法完成的。具体实现形式如下：
static int pca953x_attach_adapter(struct i2c_adapter *adapter)
{
return i2c_probe(adapter, &addr_data, pca953x_detect);
/*
adapter:适配器
addr_data:地址信息
pca953x_detect：探测到设备后调用的函数
*/
}
地址信息addr_data是由下面代码指定的。
/* Addresses to scan */
static unsigned short normal_i2c[] =
{0x20,0x21,0x22,0x23,0x24,0x25,0x26,0x27,I2C_CLIENT_END};
I2C_CLIENT_INSMOD;
注意：normal_i2c里的地址必须是你i2c芯片的地址。否则将无法正确探测到设备。而I2C_ CLIENT_INSMOD是一个宏，它会利用normal_i2c构建addr_data。
构建i2c_client，并注册字符设备驱动
i2c_probe在探测到目标设备后，后调用pca953x_detect，并把当时的探测地址address 作为参数传入。
static int pca953x_detect(struct i2c_adapter *adapter, int address, int kind)
{
struct i2c_client *new_client;
struct pca953x_chip *chip; //设备结构体
int err = 0,result;
dev_t pca953x_dev=MKDEV(pca953x_major,0);//构建设备号，根据具体情况设定，这里我只考虑了normal_i2c中只有一个地址匹配的情况。
if (!i2c_check_functionality(adapter, I2C_FUNC_SMBUS_BYTE_DATA|
I2C_FUNC_SMBUS_WORD_DA TA))//判定适配器能力
goto exit;
if (!(chip = kzalloc(sizeof(struct pca953x_chip), GFP_KERNEL))) {
err = -ENOMEM;
goto exit;
}
/****构建i2c-client****/
chip->client=kzalloc(sizeof(struct i2c_client),GFP_KERNEL);
new_client = chip->client;
i2c_set_clientdata(new_client, chip);
new_client->addr = address;
new_client->adapter = adapter;
new_client->driver = &pca953x_driver;
new_client->flags = 0;
strlcpy(new_client->name, "pca953x", I2C_NAME_SIZE);
if ((err = i2c_attach_client(new_client)))//注册i2c_client
goto exit_kfree;
if (err)
goto exit_detach;
if(pca953x_major)
{
result=register_chrdev_region(pca953x_dev,1,"pca953x");
}
else{
result=alloc_chrdev_region(&pca953x_dev,0,1,"pca953x");
pca953x_major=MAJOR(pca953x_dev);
}
if (result < 0) {
printk(KERN_NOTICE "Unable to get pca953x region, error %d\n", result);
return result;
}
pca953x_setup_cdev(chip,0); //注册字符设备，此处不详解
return 0;
exit_detach:
i2c_detach_client(new_client);
exit_kfree:
kfree(chip);
exit:
return err;
}
i2c_check_functionality用来判定设配器的能力，这一点非常重要。你也可以直接查看对应设配器的能力，如
static const struct i2c_algorithm smbus_algorithm = {
.smbus_xfer= i801_access,
.functionality= i801_func,
};
static u32 i801_func(struct i2c_adapter *adapter)
{
return I2C_FUNC_SMBUS_QUICK | I2C_FUNC_SMBUS_BYTE |
I2C_FUNC_SMBUS_BYTE_DA TA | I2C_FUNC_SMBUS_WORD_DATA | I2C_FUNC_SMBUS_BLOCK_DA TA | I2C_FUNC_SMBUS_WRITE_I2C_BLOCK
| (isich4 ? I2C_FUNC_SMBUS_HWPEC_CALC : 0);
}
字符驱动的具体实现
struct file_operations pca953x_fops = {
.owner = THIS_MODULE,
.ioctl= pca953x_ioctl,
.open= pca953x_open,
.release =pca953x_release,
};
字符设备驱动本身没有什么好说的，这里主要想说一下，如何在驱动中调用i2c设配器帮我们完成数据传输。
目前设配器主要支持两种传输方法：smbus_xfer和master_xfer。一般来说，如果设配器支持了master_xfer那么它也可以模拟支持smbus的传输。但如果只实现smbus_xfer，则不支持一些i2c的传输。
int (*master_xfer)(struct i2c_adapter *adap,struct i2c_msg *msgs,int num);
int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,
unsigned short flags, char read_write,
u8 command, int size, union i2c_smbus_data * data);
master_xfer中的参数设置，和前面的用户空间编程一致。现在只是要在驱动中构建相关的参数然后调用i2c_transfer来完成传输既可。
int i2c_transfer(struct i2c_adapter * adap, struct i2c_msg *msgs, int num) smbus_xfer中的参数设置及调用方法如下：
static int pca953x_write_reg(struct pca953x_chip *chip, int reg, uint16_t val)
{
int ret;
ret = i2c_smbus_write_word_data(chip->client, reg << 1, val);
if (ret < 0) {
dev_err(&chip->client->dev, "failed writing register\n");
return -EIO;
}
return 0;
}
上面函数完成向芯片的地址为reg的寄存器写一个16bit的数据。
i2c_smbus_write_word_data的实现如下：
s32 i2c_smbus_write_word_data(struct i2c_client *client, u8 command, u16 value)
{
union i2c_smbus_data data;
data.word = value;
return i2c_smbus_xfer(client->adapter,client->addr,client->flags,
I2C_SMBUS_WRITE,command,
I2C_SMBUS_WORD_DATA,&data);
}
从中可以看出smbus传输一个16位数据的方法。其它操作如：字符写、字符读、字读、块操作等，可以参考内核的i2c-core.c中提供的方法。
●注销i2c_driver
static void __exit pca953x_exit(void)
{
i2c_del_driver(&pca953x_driver);
}
module_exit(pca953x_exit);
●detach_client动作
顺序调用内核中注册的适配器来断开我们注册过的i2c设备。此过程通过调用i2c_driver 中的attach_adapter方法完成的。具体实现形式如下：
static int pca953x_detach_client(struct i2c_client *client)
{
int err;
struct pca953x_chip *data;
if ((err = i2c_detach_client(client)))//断开i2c_client
return err;
data=i2c_get_clientdata(client);
cdev_del(&(data->cdev));
unregister_chrdev_region(MKDEV(pca953x_major, 0), 1);
kfree(data->client);
kfree(data);
return 0;
}
（2）Probe方式（new style）
●构建i2c_driver
和LEGACY方式一样，也需要构建i2c_driver，但是内容有所不同。
static struct i2c_driver pca953x_driver = {
.driver = {
.name= "pca953x",
},
.probe= pca953x_probe, //当有i2c_client和i2c_driver匹配时调用
.remove= pca953x_remove,//注销时调用
.id_table= pca953x_id,//匹配规则
};
●注册i2c_driver
static int __init pca953x_init(void)
{
return i2c_add_driver(&pca953x_driver);
}
module_init(pca953x_init);
在注册i2c_driver的过程中，是将driver注册到了i2c_bus_type的总线上。此总线的匹配规则是：
static const struct i2c_device_id *i2c_match_id(const struct i2c_device_id *id,
const struct i2c_client *client)
{
while (id->name[0]) {
if (strcmp(client->name, id->name) == 0)
return id;
id++;
}
return NULL;
}
可以看出是利用i2c_client的名称和id_table中的名称做匹配的。本驱动中的id_table 为
static const struct i2c_device_id pca953x_id[] = {
{ "pca9534", 8, },
{ "pca9535", 16, },
{ "pca9536", 4, },
{ "pca9537", 4, },
{ "pca9538", 8, },
{ "pca9539", 16, },
{ "pca9554", 8, },
{ "pca9555", 16, },
{ "pca9557", 8, },
{ "max7310", 8, },
{ }
};
看到现在我们应该会有这样的疑问，在Adapter模式中，i2c_client是我们自己构造出来
的，而现在的i2c_client是从哪来的呢？看看下面的解释
●注册i2c_board_info
对于Probe模式，通常在平台代码中要完成i2c_board_info的注册。方法如下：
static struct i2c_board_info __initdata test_i2c_devices[] = {
{
I2C_BOARD_INFO("pca9555", 0x27),//pca9555为芯片名称，0x27为芯片地址
.platform_data = &pca9555_data,
}, {
I2C_BOARD_INFO("mt9v022", 0x48),
.platform_data = &iclink[0], /* With extender */
}, {
I2C_BOARD_INFO("mt9m001", 0x5d),
.platform_data = &iclink[0], /* With extender */
},
};
i2c_register_board_info(0, test_i2c_devices,ARRAY_SIZE(test_i2c_devices)); //注册i2c_client就是在注册过程中构建的。但有一点需要注意的是i2c_register_board_info并没有EXPORT_SYMBOL给模块使用。
●字符驱动注册
在Probe方式下，添加字符驱动的位置在pca953x_probe中。
static int __devinit pca953x_probe(struct i2c_client *client,const struct i2c_device_id *id)
{
……
/****字符设备驱动注册位置****/
……
return 0;
}
●注销i2c_driver
static void __exit pca953x_exit(void)
{
i2c_del_driver(&pca953x_driver);
}
module_exit(pca953x_exit);
●注销字符设备驱动
在Probe方式下，注销字符驱动的位置在pca953x_remove中。
static int __devinit pca953x_remove (struct i2c_client *client)
{
……
/****字符设备驱动注销的位置****/
……
return 0;
}
●I2C设备的数据交互方法(即：调用适配器操作设备的方法)和Adapter方式下相同。
Linux内核崩溃原因分析及错误跟踪技术 随着嵌入式Linux系统的广泛应用，对系统的可靠性提出了更高的要求，尤其是涉及到生命财产等重要领域，要求系统达到安全完整性等级3级以上[1]，故障率（每小时出现危险故障的可能性）为10-7以下，相当于系统的平均故障间隔时间（MTBF）至少要达到1141年以上，因此提高系统可靠性已成为一项艰巨的任务。对某公司在工业领域14 878个控制器系统的应用调查表明，从2004年初到2007年9月底，随着硬软件的不断改进，根据错误报告统计的故障率已降低到2004年的五分之一以下，但查找错误的时间却增加到原来的3倍以上。 这种解决问题所需时间呈上升的趋势固然有软件问题，但缺乏必要的手段以辅助解决问题才是主要的原因。通过对故障的统计跟踪发现，难以解决的软件错误和从发现到解决耗时较长的软件错误都集中在操作系统的核心部分，这其中又有很大比例集中在驱动程序部分[2]。因此，错误跟踪技术被看成是提高系统安全完整性等级的一个重要措施[1]，大多数现代操作系统均为发展提供了操作系统内核“崩溃转储”机制，即在软件系统宕机时，将内存内容保存到磁盘[3]，或者通过网络发送到故障服务器[3]，或者直接启动内核调试器[4]等，以供事后分析改进。 基于Linux操作系统内核的崩溃转储机制近年来有以下几种： (1) LKCD（Linux Kernel Crash Dump）机制[3]; (2) KDUMP（Linux Kernel Dump）机制[4]； (3) KDB机制[5]； (4) KGDB机制[6]。 综合上述几种机制可以发现,这四种机制之间有以下三个共同点： (1) 适用于为运算资源丰富、存储空间充足的应用场合； (2) 发生系统崩溃后恢复时间无严格要求； (3) 主要针对较通用的硬件平台，如X86平台。 在嵌入式应用场合想要直接使用上列机制中的某一种，却遇到以下三个难点无法解决： (1) 存储空间不足 嵌入式系统一般采用Flash作为存储器，而Flash容量有限，且可能远远小于嵌入式系统中的内存容量。因此将全部内存内容保存到Flash不可行。
探究linux内核,超详细解析子系统 Perface 前面已经写过一篇《嵌入式linux内核的五个子系统》，概括性比较强，也比较简略，现在对其进行补充说明。 仅留此笔记，待日后查看及补充！Linux内核的子系统 内核是操作系统的核心。Linux内核提供很多基本功能，如虚拟内存、多任务、共享库、需求加载、共享写时拷贝（Copy-On-Write）以及网络功能等。增加各种不同功能导致内核代码不断增加。 Linux内核把不同功能分成不同的子系统的方法，通过一种整体的结构把各种功能集合在一起，提高了工作效率。同时还提供动态加载模块的方式，为动态修改内核功能提供了灵活性。系统调用接口用户程序通过软件中断后，调用系统内核提供的功能，这个在用户空间和内核提供的服务之间的接口称为系统调用。系统调用是Linux内核提供的，用户空间无法直接使用系统调用。在用户进程使用系统调用必须跨越应用程序和内核的界限。Linux内核向用户提供了统一的系统调用接口，但是在不同处理器上系统调用的方法
各不相同。Linux内核提供了大量的系统调用，现在从系统 调用的基本原理出发探究Linux系统调用的方法。这是在一个用户进程中通过GNU C库进行的系统调用示意图，系 统调用通过同一个入口点传入内核。以i386体系结构为例，约定使用EAX寄存器标记系统调用。 当加载了系统C库调用的索引和参数时，就会调用0x80软件中断，它将执行system_call函数，这个函数按照EAX 寄存器内容的标示处理所有的系统调用。经过几个单元测试，会使用EAX寄存器的内容的索引查system_call_table表得到系统调用的入口，然后执行系统调用。从系统调用返回后，最终执行system_exit，并调用resume_userspace函数返回用户空间。 linux内核系统调用的核心是系统多路分解表。最终通过EAX寄存器的系统调用标识和索引值从对应的系统调用表 中查出对应系统调用的入口地址，然后执行系统调用。 linux系统调用并不单层的调用关系，有的系统调用会由

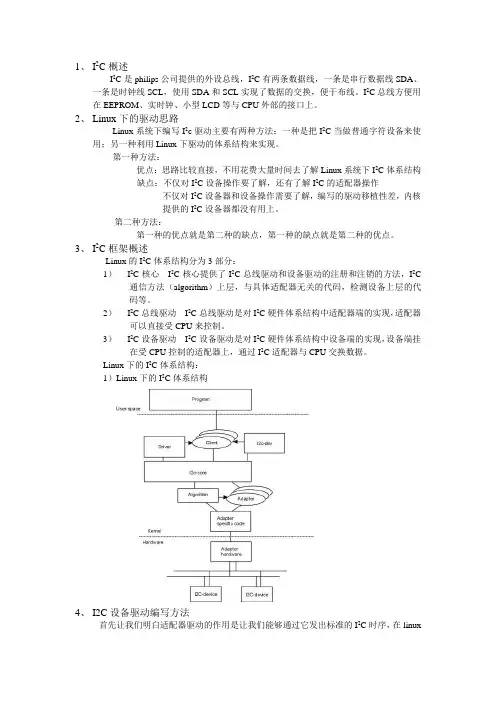

1、I2C概述 I2C是philips公司提供的外设总线，I2C有两条数据线，一条是串行数据线SDA、一条是时钟线SCL，使用SDA和SCL实现了数据的交换，便于布线。I2C总线方便用在EEPROM、实时钟、小型LCD等与CPU外部的接口上。 2、Linux下的驱动思路 Linux系统下编写I2c驱动主要有两种方法：一种是把I2C当做普通字符设备来使用；另一种利用Linux下驱动的体系结构来实现。 第一种方法： 优点：思路比较直接，不用花费大量时间去了解Linux系统下I2C体系结构 缺点：不仅对I2C设备操作要了解，还有了解I2C的适配器操作 不仅对I2C设备器和设备操作需要了解，编写的驱动移植性差，内核 提供的I2C设备器都没有用上。 第二种方法： 第一种的优点就是第二种的缺点，第一种的缺点就是第二种的优点。 3、I2C框架概述 Linux的I2C体系结构分为3部分： 1）I2C核心I2C核心提供了I2C总线驱动和设备驱动的注册和注销的方法，I2C 通信方法（algorithm）上层，与具体适配器无关的代码，检测设备上层的代 码等。 2）I2C总线驱动I2C总线驱动是对I2C硬件体系结构中适配器端的实现，适配器可以直接受CPU来控制。 3）I2C设备驱动I2C设备驱动是对I2C硬件体系结构中设备端的实现，设备端挂在受CPU控制的适配器上，通过I2C适配器与CPU交换数据。 Linux下的I2C体系结构： 1）Linux下的I2C体系结构 4、I2C设备驱动编写方法 首先让我们明白适配器驱动的作用是让我们能够通过它发出标准的I2C时序，在linux
内核源代码中driver/I2C/buss包含一些适配器的驱动，例如s3c2410的驱动I2C-s3c2410.c,适配器被加载到内核中，接下的任务就是实现设备驱动的编写。编写设备驱动的方法主要分为两种方法： 第一种：利用设备提供的I2C-dev.c来实现I2C适配器设备文件，然后通过上层应用程序来操作I2C设备器来控制I2C设备。 第二种：为I2C设备独立编写一个设备驱动 注意：第二种方法不能用设备提供的I2C-dev.c 5、I2C系统下的文件架构 在linux下driver下面有个I2C目录，在I2C目录下包含以下文件和文件夹 1)I2C-core.c 这个文件实现I2C核心功能以及/proc/bus/I2C*接口 2)I2C-dev.c 实现I2C适配器设备文件的功能，每个I2C适配器被分配一个设备，通过 适配器访问设备的时候，主设备号是89，此设备号是0-255. I2C-dev.c并没有针对特定设备而设计，只提供了read() write()和ioctl()等接口，应用层可以通过这些接口访问挂在适配器上的I2C设备存储空间和寄存器，并控制I2C设备的工作方式。 3)Chips 这个文件下面包含特定的I2C设备驱动。 4)Busses 这个文件包含一些I2C总线驱动。 5)Algos文件夹下实现了I2C总线适配器的algorithm 6、重要结构体 1）在内核中的I2C.h这个头文件中对I2C_driver；I2C_client；I2C_adapter和I2C_algorithm 这个四个结构体进行了定义。理解这4个结构体的作用十分关键。 i2c_adapter结构体 struct i2c_adapter { struct module *owner; //所属模块 unsigned int id; //algorithm的类型，定义于i2c-id.h, unsigned int class; const struct i2c_algorithm *algo; //总线通信方法结构体指针 void *algo_data;//algorithm数据 struct rt_mutex bus_lock; //控制并发访问的自旋锁 int timeout; int retries; //重试次数 struct device dev; //适配器设备 int nr; char name[48]; //适配器名称 struct completion dev_released; //用于同步 struct list_head userspace_clients; //client链表头
本文档的Copyleft归wwwlkk所有，使用GPL发布，可以自由拷贝、转载，转载时请保持文档的完整性，严禁用于任何商业用途。 E-mail: wwwlkk@https://www.doczj.com/doc/3c18429139.html, 来源: https://www.doczj.com/doc/3c18429139.html,/?business&aid=6&un=wwwlkk#7 linux2.6.35内核IMQ源码实现分析 （1）数据包截留并重新注入协议栈技术 (1) （2）及时处理数据包技术 (2) （3）IMQ设备数据包重新注入协议栈流程 (4) （4）IMQ截留数据包流程 (4) （5）IMQ在软中断中及时将数据包重新注入协议栈 (7) （6）结束语 (9) 前言：IMQ用于入口流量整形和全局的流量控制，IMQ的配置是很简单的，但很少人分析过IMQ的内核实现，网络上也没有IMQ的源码分析文档，为了搞清楚IMQ的性能，稳定性，以及借鉴IMQ的技术，本文分析了IMQ的内核实现机制。 首先揭示IMQ的核心技术： 1.如何从协议栈中截留数据包，并能把数据包重新注入协议栈。 2.如何做到及时的将数据包重新注入协议栈。 实际上linux的标准内核已经解决了以上2个技术难点，第1个技术可以在NF_QUEUE机制中看到，第二个技术可以在发包软中断中看到。下面先介绍这2个技术。 （1）数据包截留并重新注入协议栈技术
（2）及时处理数据包技术 QoS有个技术难点：将数据包入队，然后发送队列中合适的数据包，那么如何做到队列中的数
激活状态的队列是否能保证队列中的数据包被及时的发送吗？接下来看一下，激活状态的队列的 证了数据包会被及时的发送。 这是linux内核发送软中断的机制，IMQ就是利用了这个机制，不同点在于：正常的发送队列是将数据包发送给网卡驱动，而IMQ队列是将数据包发送给okfn函数。
Linux下I2C驱动架构全面分析 I2C概述 I2C是philips提岀的外设总线. I2C只有两条线，一条串行数据线：SDA, —条是时钟线SCL，使用SCL , SDA这两根信号线就实现了设备之间的数据交互，它方便了工程师的布线。 因此，I2C总线被非常广泛地应用在EEPROM，实时钟，小型LCD等设备与CPU的接口中。 linux下的驱动思路 在linux系统下编写I2C驱动，目前主要有两种方法，一种是把I2C设备当作一个普通的字符设备来处理，另一种是利用linux下I2C驱动体系结构来完成。下面比较下这两种方法： 第一种方法： 优点：思路比较直接，不需要花很多时间去了解linux中复杂的I2C子系统的操作方法。 缺点： 要求工程师不仅要对I2C设备的操作熟悉，而且要熟悉I2C的适配器（I2C控制器）操作。要求工程师对I2C的设备器及I2C的设备操作方法都比较熟悉，最重要的是写岀的程序可以移植性差。 对内核的资源无法直接使用，因为内核提供的所有I2C设备器以及设备驱动都是基于I2C 子系统的格式。 第一种方法的优点就是第二种方法的缺点， 第一种方法的缺点就是第二种方法的优点。 I2C架构概述 Linux的I2C体系结构分为3个组成部分： I2C核心：I2C核心提供了I2C总线驱动和设备驱动的注册，注销方法，I2C通信方法 （” algorithm 上层的，与具体适配器无关的代码以及探测设备，检测设备地址的上层代码等。 I2C总线驱动：I2C总线驱动是对I2C硬件体系结构中适配器端的实现，适配器可由CPU控制，甚至可以直接集成在CPU内部。 I2C设备驱动：I2C设备驱动（也称为客户驱动）是对I2C硬件体系结构中设备端的实现，设备一般挂接在受CPU控制的I2C适配器上，通过I2C适配器与CPU交换数据。
Linux内核结构详解教程 ─────Linux内核教程 linux内核就像人的心脏，灵魂，指挥中心。 内核是一个操作系统的核心,它负责管理系统的进程，内存，设备驱动程序，文件和网络系统，决定着系统的性能和稳定性。内核以独占的方式执行最底层任务，保证系统正常运行。协调多个并发进程，管理进程使用的内存，使它们相互之间不产生冲突,满足进程访问磁盘的请求等等. 严格说Linux并不能称做一个完整的操作系统.我们安装时通常所说的Linux,是有很多集合组成的.应称为GNU/Linux. 一个Linux内核很少1.2M左右,一张软盘就能放下. 内容基础，语言简短简洁 红联Linux论坛是致力于Linux技术讨论的站点，目前网站收录的文章及教程基本能满足不同水平的朋友学习。 红联Linux门户： https://www.doczj.com/doc/3c18429139.html, 红联Linux论坛： https://www.doczj.com/doc/3c18429139.html,/bbs 红联Linux 论坛大全，所有致力点都体现在这 https://www.doczj.com/doc/3c18429139.html,/bbs/rf/linux/07.htm
目录 Linux内核结构详解 Linux内核主要五个子系统详解 各个子系统之间的依赖关系 系统数据结构 Linux的具体结构 Linux内核源代码 Linux 内核源代码的结构 从何处开始阅读源代码 海量Linux技术文章
Linux内核结构详解 发布时间:2006-11-16 19:05:29 Linux内核主要由五个子系统组成：进程调度，内存管理，虚拟文件系统，网络接口，进程间通信。
Linux内核主要五个子系统详解 发布时间:2006-11-16 19:05:54 1.进程调度（SCHED）:控制进程对CPU的访问。当需要选择下一个进程运行时，由调度程序选择最值得运行的进程。可运行进程实际上是仅等待CPU资源的进程，如果某个进程在等待其它资源，则该进程是不可运行进程。Linux使用了比较简单的基于优先级的进程调度算法选择新的进程。 2.内存管理（MM）允许多个进程安全的共享主内存区域。Linux的内存管理支持虚拟内存，即在计算机中运行的程序，其代码，数据，堆栈的总量可以超过实际内存的大小，操作系统只是把当前使用的程序块保留在内存中，其余的程序块则保留在磁盘中。必要时，操作系统负责在磁盘和内存间交换程序块。内存管理从逻辑上分为硬件无关部分和硬件有关部分。硬件无关部分提供了进程的映射和逻辑内存的对换；硬件相关的部分为内存管理硬件提供了虚拟接口。 3.虚拟文件系统（VirtualFileSystem,VFS）隐藏了各种硬件的具体细节，为所有的设备提供了统一的接口，VFS提供了多达数十种不同的文件系统。虚拟文件系统可以分为逻辑文件系统和设备驱动程序。逻辑文件系统指Linux所支持的文件系统，如ext2,fat等，设备驱动程序指为每一种硬件控制器所编写的设备驱动程序模块。 4.网络接口（NET）提供了对各种网络标准的存取和各种网络硬件的支持。网络接口可分为网络协议和网络驱动程序。网络协议部分负责实现每一种可能的网络传输协议。网络设备驱动程序负责与硬件设备通讯，每一种可能的硬件设备都有相应的设备驱动程序。 5.进程间通讯(IPC) 支持进程间各种通信机制。 处于中心位置的进程调度，所有其它的子系统都依赖它，因为每个子系统都需要挂起或恢复进程。一般情况下，当一个进程等待硬件操作完成时，它被挂起；当操作真正完成时，进程被恢复执行。例如，当一个进程通过网络发送一条消息时，网络接口需要挂起发送进程，直到硬件成功地完成消息的发送，当消息被成功的发送出去以后，网络接口给进程返回一个代码，表示操作的成功或失败。其他子系统以相似的理由依赖于进程调度。

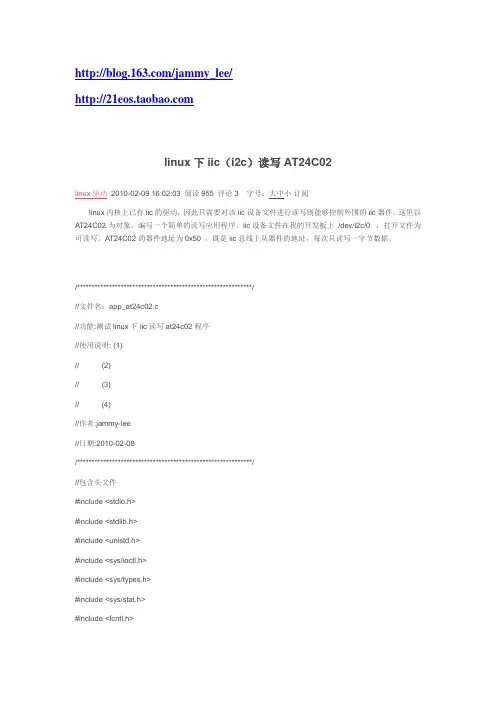

https://www.doczj.com/doc/3c18429139.html,/jammy_lee/ https://www.doczj.com/doc/3c18429139.html, linux下iic（i2c）读写AT24C02 linux驱动2010-02-09 16:02:03 阅读955 评论3 字号：大中小订阅 linux内核上已有iic的驱动，因此只需要对该iic设备文件进行读写则能够控制外围的iic器件。这里以AT24C02为对象，编写一个简单的读写应用程序。iic设备文件在我的开发板上/dev/i2c/0 ，打开文件为可读写。AT24C02的器件地址为0x50 ，既是iic总线上从器件的地址，每次只读写一字节数据。 /************************************************************/ //文件名：app_at24c02.c //功能:测试linux下iic读写at24c02程序 //使用说明: (1) // (2) // (3) // (4) //作者:jammy-lee //日期:2010-02-08 /************************************************************/ //包含头文件 #include
#include
实例解析linux内核I2C体系结构（2） 华清远见刘洪涛四、在内核里写i2c设备驱动的两种方式 前文介绍了利用/dev/i2c-0在应用层完成对i2c设备的操作，但很多时候我们还是习惯为i2c设备在内核层编写驱动程序。目前内核支持两种编写i2c驱动程序的方式。下面分别介绍这两种方式的实现。这里分别称这两种方式为“Adapter方式（LEGACY）”和“Probe方式（new style）”。 （1）Adapter方式（LEGACY） （下面的实例代码是在2.6.27内核的pca953x.c基础上修改的，原始代码采用的是本文将要讨论的第2种方式，即Probe方式） ●构建i2c_driver static struct i2c_driver pca953x_driver = { .driver = { .name= "pca953x", //名称 }, .id= ID_PCA9555,//id号 .attach_adapter= pca953x_attach_adapter, //调用适配器连接设备 .detach_client= pca953x_detach_client,//让设备脱离适配器 }; ●注册i2c_driver static int __init pca953x_init(void) { return i2c_add_driver(&pca953x_driver); } module_init(pca953x_init); ●attach_adapter动作 执行i2c_add_driver(&pca953x_driver)后会，如果内核中已经注册了i2c适配器，则顺序调用这些适配器来连接我们的i2c设备。此过程是通过调用i2c_driver中的attach_adapter方法完成的。具体实现形式如下： static int pca953x_attach_adapter(struct i2c_adapter *adapter) { return i2c_probe(adapter, &addr_data, pca953x_detect); /* adapter:适配器 addr_data:地址信息 pca953x_detect：探测到设备后调用的函数 */ } 地址信息addr_data是由下面代码指定的。 /* Addresses to scan */ static unsigned short normal_i2c[] = {0x20,0x21,0x22,0x23,0x24,0x25,0x26,0x27,I2C_CLIENT_END}; I2C_CLIENT_INSMOD;
linux内核启动+Android系统启动过程详解 第一部分：汇编部分 Linux启动之 linux-rk3288-tchip/kernel/arch/arm/boot/compressed/ head.S分析这段代码是linux boot后执行的第一个程序，完成的主要工作是解压内核，然后跳转到相关执行地址。这部分代码在做驱动开发时不需要改动，但分析其执行流程对是理解android的第一步 开头有一段宏定义这是gnu arm汇编的宏定义。关于GUN 的汇编和其他编译器，在指令语法上有很大差别，具体可查询相关GUN汇编语法了解 另外此段代码必须不能包括重定位部分。因为这时一开始必须要立即运行的。所谓重定位，比如当编译时某个文件用到外部符号是用动态链接库的方式，那么该文件生成的目标文件将包含重定位信息，在加载时需要重定位该符号，否则执行时将因找不到地址而出错 #ifdef DEBUG//开始是调试用，主要是一些打印输出函数，不用关心 #if defined(CONFIG_DEBUG_ICEDCC)
……具体代码略 #endif 宏定义结束之后定义了一个段， .section ".start", #alloc, #execinstr 这个段的段名是 .start，#alloc表示Section contains allocated data, #execinstr表示Section contains executable instructions. 生成最终映像时，这段代码会放在最开头 .align start: .type start,#function /*.type指定start这个符号是函数类型*/ .rept 8 mov r0, r0 //将此命令重复8次，相当于nop，这里是为中断向量保存空间 .endr b 1f .word 0x016f2818 @ Magic numbers to help the loader
看完了路由表，重新回到netif_receive_skb ()函数，在提交给上层协议处理前，会执行下面一句，这就是网桥的相关操作，也是这篇要讲解的容。 view plaincopy to clipboardprint? 1. s kb = handle_bridge(skb, &pt_prev, &ret, orig_dev); 网桥可以简单理解为交换机，以下图为例，一台linux机器可以看作网桥和路由的结合，网桥将物理上的两个局域网LAN1、LAN2当作一个局域网处理，路由连接了两个子网1.0和2.0。从eth0和eth1网卡收到的报文在Bridge模块中会被处理成是由Bridge收到的，因此Bridge也相当于一个虚拟网卡。 STP五种状态 DISABLED BLOCKING LISTENING LEARNING FORWARDING 创建新的网桥br_add_bridge [net\bridge\br_if.c] 当使用SIOCBRADDBR调用ioctl时，会创建新的网桥br_add_bridge。 首先是创建新的网桥： view plaincopy to clipboardprint?
1. d ev = new_bridge_dev(net, name); 然后设置dev->dev.type为br_type，而br_type是个全局变量，只初始化了一个名字变量 view plaincopy to clipboardprint? 1. S ET_NETDEV_DEVTYPE(dev, &br_type); 2. s tatic struct device_type br_type = { 3. .name = "bridge", 4. }; 然后注册新创建的设备dev，网桥就相当一个虚拟网卡设备，注册过的设备用ifconfig 就可查看到： view plaincopy to clipboardprint? 1. r et = register_netdevice(dev); 最后在sysfs文件系统中也创建相应项，便于查看和管理： view plaincopy to clipboardprint? 1. r et = br_sysfs_addbr(dev); 将端口加入网桥br_add_if() [net\bridge\br_if.c] 当使用SIOCBRADDIF调用ioctl时，会向网卡加入新的端口br_add_if。 创建新的net_bridge_port p，会从br->port_list中分配一个未用的port_no，p->br会指向br，p->state设为BR_STATE_DISABLED。这里的p实际代表的就是网卡设备。 view plaincopy to clipboardprint? 1. p = new_nbp(br, dev); 将新创建的p加入CAM表中，CAM表是用来记录mac地址与物理端口的对应关系；而刚刚创建了p，因此也要加入CAM表中，并且该表项应是local的[关系如下图]，可以看到，CAM表在实现中作为net_bridge的hash表，以addr作为hash值，链入 net_bridge_fdb_entry，再由它的dst指向net_bridge_port。
一、术语辨析 从给出的26个定义中挑出20个,并将标识定义的字幕填在对应术语前的空格位置。 1． C 语法 2. H 网络体系结构 3. W RFC 4. X SIOC 5. T IP 6. V UDP 7. Y IRTF 8. I OSI参考模型 9. M 帧 10. A 网络协议 11. P 传输层 12. Z InterNIC 13. B 语义 14. F 层次结构 15. N 网络层 16. Q 应用层 17. R OSI环境 18. S 主机-网络层 19. O 分组 20. U TCP A.为网络数据交换制定的通信规则、约定与标准。 B.解释控制信息每个部分的意义。 C.描述用户数据与控制信息的结构与格式。 D.对时间实现顺序的详细说明。 E.为一个特定的系统定制的一组协议。 F.处理计算机网络问题最基本的方法。 G.一个联网主机内相邻层之剑交换信息的连接点。 H.网络层次结构模型与各层协议的集合。 I.ISO/IEC7498标准定义了网络互联的7层结构模型。 J.OSI参考模型的最低层。 K.物理层的数据传输单元。 L.数据传输过程必须经过连接建立、连接维护与释放连接三个阶段。 M.数据链路层数据传输单元。 N.实现路由选择的层次。 O.网络层的数据传输单元。 P.实现可靠的端-端连接与数据传输服务的层次。 Q.实现应用程序之间通信过程控制的层次。 R.包括主机中从应用层到物理层的7层以及通信子网的结构。 S.TCP/IP残开模型中与OSI参数模型的数据链路层和物理层相对应的层次。T.提供“尽力而为”的分组传输服务的协议。 U.提供可靠的、面向连接、面向字节流服务的传输层协议。 V.一种不可靠的、无连接的传输层协议。 W网络技术人员之间发布技术研究进展与标准的一类文档。 X.最权威的Internet全球协调与合作的国际化组织。 Y.致力于Internet协议、体系结构、应用程序及相关技术研究的组织。 Z.负责Internet域名注册和域名数据库管理的组织。 二.选择题 1.以下关于网络协议与协议要素的描述正确的是 A A.协议表示网络功能是什么 B.语义表示是要做什么 C.语法表示要怎么做 D.时序表示做的顺序
对于每一个配置选项，用户可以回答"y"、"m"或"n"。其中"y"表示将相应特性的支持或设备驱动程序编译进内核；"m"表示将相应特性的支持或设备驱动程序编译成可加载模块，在需要时，可由系统或用户自行加入到内核中去；"n"表示内核不提供相应特性或驱动程序的支持。只有<>才能选择M 1. General setup（通用选项） [*]Prompt for development and/or incomplete code/drivers，设置界面中显示还在开发或者还没有完成的代码与驱动，最好选上，许多设备都需要它才能配置。 [ ]Cross-compiler tool prefix，交叉编译工具前缀，如果你要使用交叉编译工具的话输入相关前缀。默认不使用。嵌入式linux更不需要。 [ ]Local version - append to kernel release，自定义版本，也就是uname -r可以看到的版本，可以自行修改，没多大意义。 [ ]Automatically append version information to the version string，自动生成版本信息。这个选项会自动探测你的内核并且生成相应的版本，使之不会和原先的重复。这需要Perl的支持。由于在编译的命令make-kpkg 中我们会加入- –append-to-version 选项来生成自定义版本，所以这里选N。 Kernel compression mode (LZMA)，选择压缩方式。 [ ]Support for paging of anonymous memory (swap)，交换分区支持，也就是虚拟内存支持，嵌入式不需要。 [*]System V IPC，为进程提供通信机制，这将使系统中各进程间有交换信息与保持同步的能力。有些程序只有在选Y的情况下才能运行，所以不用考虑，这里一定要选。 [*]POSIX Message Queues，这是POSIX的消息队列，它同样是一种IPC(进程间通讯)。建议你最好将它选上。 [*]BSD Process Accounting，允许进程访问内核，将账户信息写入文件中，主要包括进程的创建时间/创建者/内存占用等信息。可以选上，无所谓。 [*]BSD Process Accounting version 3 file format，选用的话统计信息将会以新的格式（V3）写入，注意这个格式和以前的v0/v1/v2 格式不兼容，选不选无所谓。 [ ]Export task/process statistics through netlink (EXPERIMENTAL)，通过通用的网络输出工作/进程的相应数据，和BSD不同的是，这些数据在进程运行的时候就可以通过相关命令访问。和BSD类似，数据将在进程结束时送入用户空间。如果不清楚，选N（实验阶段功能，下同）。 [ ]Auditing support，审计功能，某些内核模块需要它（SELINUX），如果不知道，不用选。 [ ]RCU Subsystem，一个高性能的锁机制RCU 子系统，不懂不了解，按默认就行。 [ ]Kernel .config support，将.config配置信息保存在内核中，选上它及它的子项使得其它用户能从/proc/ config.gz中得到内核的配置,选上，重新配置内核时可以利用已有配置Enable access to .config through /proc/config.gz，上一项的子项，可以通过/proc/ config.gz访问.config配置，上一个选的话，建议选上。 (16)Kernel log buffer size (16 => 64KB, 17 => 128KB) ，内核日志缓存的大小，使用默认值即可。12 => 4 KB，13 => 8 KB，14 => 16 KB单处理器，15 => 32 KB多处理器，16 => 64 KB，17 => 128 KB。 [ ]Control Group support（有子项），使用默认即可，不清楚可以不选。 Example debug cgroup subsystem，cgroup子系统调试例子 Namespace cgroup subsystem，cgroup子系统命名空间 Device controller for cgroups，cgroups设备控制器
Linux I2C 总线浅析 ㈠ Overview 内核空间层次！ i2c adapter 是一个struct, 用来抽象一个物理i2c bus ,而且还和linux 设备驱动架构柔和在一起.. 如果只说硬件的话，就是在CPU内部集成的一个I2C控制器(提供给用户的就是那几个register)，硬件上并没的所谓的adapter，client这些东东，，adapter和client都是linux 驱动软件抽象出来的东西 资料帖子： i2c_algorithm { /* If an adapter algorithm can't do I2C-level access, set master_xfer to NULL. If an adapter algorithm can do SMBus access, set smbus_xfer. If set to NULL, the SMBus protocol is simulated
using common I2C messages */ /* master_xfer should return the number of messages successfully processed, or a negative value on error */ i nt (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msgs, int num); i nt (*smbus_xfer) (struct i2c_adapter *adap, u16 addr, unsigned short flags, char read_write, u8 command, int size, union i2c_smbus_data *data); /* To determine what the adapter supports */ u32 (*functionality) (struct i2c_adapter *); }; /* * i2c_adapter is the structure used to identify a physical i2c bus along * with the access algorithms necessary to access it. */ struct i2c_adapter { s truct module *owner; u nsigned int id; u nsigned int class; /* classes to allow probing for */ c onst struct i2c_algorithm *algo; /* the algorithm to access the bus */ v oid *algo_data; /* data fields that are valid for all devices */ u8 level; /* nesting level for lockdep */ s truct mutex bus_lock; i nt timeout; /* in jiffies */ i nt retries; s truct device dev; /* the adapter device */ i nt nr; c har name[48]; s truct completion dev_released; }; Linux的I2C体系结构分为3个组成部分： 1·I2C核心： I2C核心提供了I2C总线驱动和设备驱动的注册、注销方法，I2C通信方法(即“algorithm”)上层的、与具体适配器无关的代码以及探测设备、检测设备地址的上层代码等。这部分是与平台无关的。 2·I2C总线驱动: I2C总线驱动是对I2C硬件体系结构中适配器端的实现。I2C总线驱动主要包含了I2C适配

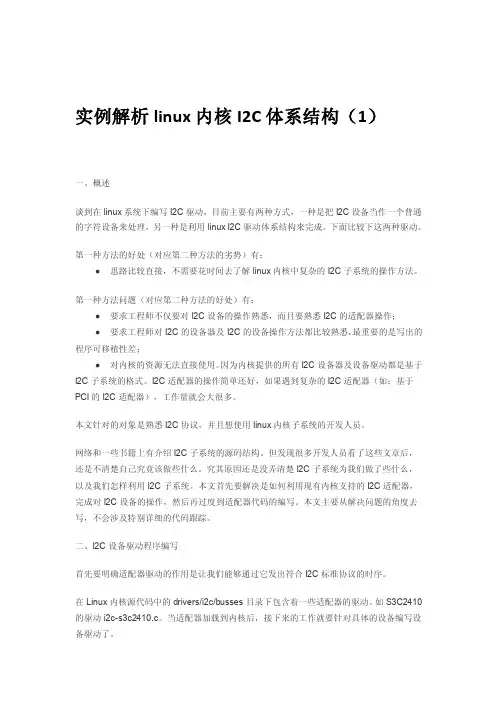

实例解析linux内核I2C体系结构 作者：刘洪涛,华清远见嵌入式学院讲师。 一、概述 谈到在linux系统下编写I2C驱动，目前主要有两种方式，一种是把I2C 设备当作一个普通的字符设备来处理，另一种是利用linux I2C驱动体系结构来完成。下面比较下这两种驱动。 第一种方法的好处（对应第二种方法的劣势）有： ●思路比较直接，不需要花时间去了解linux内核中复杂的I2C子系统的操作方法。 第一种方法问题（对应第二种方法的好处）有： ●要求工程师不仅要对I2C设备的操作熟悉，而且要熟悉I2C的适配器操作； ●要求工程师对I2C的设备器及I2C的设备操作方法都比较熟悉，最重要的是写出的程序可移植性差； ●对内核的资源无法直接使用。因为内核提供的所有I2C设备器及设备驱动都是基于I2C子系统的格式。I2C适配器的操作简单还好，如果遇到复杂的I2C适配器（如：基于PCI的I2C适配器），工作量就会大很多。 本文针对的对象是熟悉I2C协议，并且想使用linux内核子系统的开发人员。 网络和一些书籍上有介绍I2C子系统的源码结构。但发现很多开发人员看了这些文章后，还是不清楚自己究竟该做些什么。究其原因还是没弄清楚I2C子系统为我们做了些什么，以及我们怎样利用I2C子系统。本文首先要解决是如何利用现有内核支持的I2C适配器，完成对I2C设备的操作，然后再过度到适配器代码的编写。本文主要从解决问题的角度去写，不会涉及特别详细的代码跟踪。 二、I2C设备驱动程序编写 首先要明确适配器驱动的作用是让我们能够通过它发出符合I2C标准协议的时序。 在Linux内核源代码中的drivers/i2c/busses目录下包含着一些适配器的驱动。如S3C2410的驱动i2c-s3c2410.c。当适配器加载到内核后，接下来的工作就要针对具体的设备编写设备驱动了。
