篇一：大学物理实验(示波器)
00a9示波器的使用
【实验简介】
示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。 karl ferdinand braun生平简介
1909年的诺贝尔物理奖得主karl ferdinand braun于1897年发明世界上第一
台阴极射线管示波器，至今许多德国人仍称crt为布朗管(braun tube)。
【实验目的】
2、学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
图8-1 karl ferdinand braun
1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
【实验仪器】
vd4322b型双踪示波器、em1643型信号发生器、连接线及小喇叭等
?
10
5
1、电源开关
2、电源指示灯
3、聚焦旋钮
4、亮度调节旋钮
5、y1(x)信号输入口
6、y2信号输入口
7、
8、
9 8
6
图8-2 vd4322型双踪示波器板面图
入耦合开关（ac-gnd-dc）9、10、垂直偏转因数选择开关（v/格）11、y1位移旋钮12、y2位移旋钮13、工作方式选择开关（y1、y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮
【实验原理】
一、示波器的结构及简单工作原理
示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。下面分别加以简单说明。
1、示波管
示波管主要包括电子枪、偏转系统和荧光屏三部分，全都密封在玻璃外壳内，里面抽成高真空。如图8-4所示，下面分别说明各部分的作用。
（1）荧光屏：它是示
波器的显示部分，当加速聚焦后的电子打到荧光上时，屏上所涂的荧光物质就会发光，从而显示出电子束的位置。当电子停止作用后，荧光剂的发光需经一定时间才会停止，称为余辉效应。
（2）电子枪：由灯丝h、阴极k、控制栅极g、第一阳极a1、第二阳极a2五部分组成。灯丝通电后加热阴极。阴极是一个表面涂有氧化物的金属筒，被加热后发射电子。控制栅极是一个顶端有小孔的圆筒，套在阴极外面。它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。示波器面板上的“亮度”调整就是
通过调节电位以控制射向荧光屏的电子流密度，从而改变了屏上的光斑亮度。阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。当控制栅极、第一阳极、第二阳极之间的电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以第一阳极也称聚焦阳极。第二阳极电位更高，又称加速阳极。面板上的“聚焦”调节，就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。
（3）偏转系统：它由两对相互垂直的偏转板组成，一对垂直偏转板y，一对水平偏转板x。在偏转板上加以适当电压，电子束通过时，其运动方向发生偏转，从而使电子束在荧光屏上的光斑位置也发生改变。容易证明，光点在荧光屏上偏移的距离与偏转板上所加的电
压成正比，因而可将电压的测量转化为屏上光点偏移距离的测量，这就是示波器测量电压的原理。
2、信号放大器和衰减器
示波管本身相当于一个多量程电压表，这一作用是靠信号放大器和衰减器实现的。由于示波管本身的x及y轴偏转板的灵敏度不高（约0.1—1mm/v），当加在偏转板的信号过小时，要预先将小的信号电压加以放大后再加到偏转板上。为此设置x轴及y轴电压放大器。衰减器的作用是使过大的输入信号电压变小以适应放大器的要求，否则放大器不能正常工作，使输入信号发生畸变，甚至使仪器受损。对一般示波器来说，x轴和y轴都设置有衰减器，以满足各种测量的需要。
3、扫描系统（扫描发生器）
扫描系统也称时基电路，用来产生一个随时间作线性变化的扫描电压，这种扫描电压随时间变化的关系如同锯齿，故称锯齿波电压，如图8-5所示，这个电压经x轴放大器放大后加到示波管的水平偏转板上，使电子束产生水平扫描。这样，屏上的水平坐标变成时间坐标，y轴输入的被测信号波形就可以在时间轴上展开。扫描系统是示波器显示被测电压波形必需的重要组成部分。一、示波器显示波形的原理
如果只在竖直偏转板上加一交变的正弦电压，则电子束的亮点将随电压的变化在竖直方向来回运动，如果电压频率较高，则看到的是一条竖直亮线，如图
8-6所示。要能显示波形，必须同时在水平偏转板上加一扫描电压，使电子束的亮点沿水平方向拉开。这种扫描电压的特点是电压随时间成线性关系增加到最大值，最后突然回到最小，此后再重复地变化。这种扫描电压即前面所说的“锯齿波电压”，如图8-5所示。当只有锯齿波电压加在水平偏转板上时，如果频率足够高，则荧光屏上只显示一条水平亮线。
如果在竖直偏转板上（简称y轴）加正弦电压，同时在水平偏转板上（简称
x轴）加锯齿波电压，电子受竖直、水平两个方向的力的
作用，电子的运动就是两相互垂直的运动的合成。当锯齿波电压比正弦电压变化周期稍大时，在荧光屏上将能显示出完整周期的所加正弦电压的波形图。
三、触发同步的概念
如果正弦波和锯齿波电压的周期稍微不同，屏上出现的是一移动着的不稳定图形。这种情形可用图8-7说明。设锯齿波电压的周期tx比正弦波电压周期ty 稍小，比方说tx/ty=7/8。在第一扫描周期内，屏上显示正弦信号0—4点之间
的曲线段；在第二周期内，显示4—8点之间的曲线段，起点在4处；第三周期内，显示8—11点之间的曲线段，起点在8处。这样，屏上显示的波形每次都不重叠，好
象波形在向右移动。同理，如果tx比ty稍大，则好象在向左移动。以上描述的情况在示波器使用过程中经常会出现。其原因是扫描电压的周期与被测信号的周期不相等或不成整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。为了使屏上的图形稳定，必须使tx/ty=n（n＝1，2，3，?），n是屏上显示完整波形的个数。
为了获得一定数量的波形，示波器上设有“扫描时间”（或“扫描范围”）、“扫描微调”旋钮，用来调节锯齿波电压的周期tx（或频率fx），使之与被测信号的周期ty（或频率fy）成合适的关系，从而在示波器屏上得到所需数目的完整的被测波形。输入y轴的被测信号与示波器内部的锯齿波电压是互相独立的。由于环境或其它因素的影响，它们的周期（或频率）可能发生微小的改变。这时，虽然可通过调节扫描旋钮将周期调到整数倍的关系，但过一会儿又变了，波形又移动起来。在观察高频信号时这种问题尤为突出。为此示波器内装有扫描同步装置，让锯齿波电压的扫描起点自动跟着被测信号改变，这就称为整步（或同步）。
有的示波器中，需要让扫描电压与外部某一信号同步，因此设有“触发选择”键，可选择外触发工作状态，相应设有“外触发”信号输入端。四、示波器的应用 1、示波器观察电信号波形。
将待观察信号从y1或y2端接入加到y偏转板，x偏转板加上扫描电压信号，调节辉度旋钮、聚集旋钮、x、y位移旋钮,调节电压偏转因数旋钮和扫描时间旋钮，再调节同步触发电平旋钮，即看到待观察信号波形。
2、测量电压
利用示波器可以方便测出电压值，实际上示波器所做的任何测量都归结为电压的测量。其原理基于被测量的电压使电子束产生与之成正比的偏转。
计算公式为 u(t)?yky （8-1）
式中，y为电子束沿y轴方向的偏转量，用格数（div）表示；ky为示波器y 轴的电压偏转因数（v/div）即（伏/格）。
3、测量频率
（1）周期换算法
周期换算法所依据的原理是频率与周期成倒数关系：
f?
1t
(8-2）
信号的周期可以用扫描速度值乘以被测信号波形的又一个周期在荧光屏上的水平偏转距离而求得t?t?x（t=扫描速度×一个周期水平距离），故信号的频率便可以算出。
（2）李萨如图形法设将未知频率fy的电压uy和已知频率fx的电压ux（均为正弦电压），分别送到示波器的y轴和x轴，则由于两个电压的频率、振幅和相位的不同，在荧光屏上将显示各种不同波形，一般得不到稳定的图形，但当两电压的频率成简单整数比时，将出现稳定的封闭曲线，称为李萨如图形。根据这个图形可以确定两电压的频率比，从而确定待测频率的大小。
图8列出各种不同的频率比在不同相位差时的李萨如图形，不难
得出：
所以未知频率
nn
xy
图8-8 李莎如图
加在y轴电压的频率加在x
轴电压的频率
fyfx
?
水平直线与图形相交的垂直直线与图形相交的
点数nx点数ny
fx
（8-3）
【实验内容及要求】
1、示波器：辉度、聚焦、水平和竖直位移通道选择、触发、电平、幅度因子、扫描因子；
2、信号源：频率、信号幅度、波形选择。
3、连接信号源与示波器：信号源输出正弦波信号、调节示波器，出现稳定的正弦波，根据波形和幅度因子算出电压有效值，波形和扫描因子算出信号频率。
4、将示波器置非扫描档，外接两个信号源合成利萨如图。
篇二：电子示波器实验报告
一、名称：电子示波器的使用二、目的：
1．了解示波器的基本结构和工作原理,掌握示波器的基本调节和使用方法。 2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。 3．学会用示波器测量电信号电压、周期和频率等电参量。 4．学会用示波器观察利萨如图形。
三、器材：
1、os-5020型示波器。
2、ee1641b型函数信号发生器/计数器。
3、gfg-8015g型函数信号发生器。
四、原理：
1、示波器的基本结构：
外触发x输入 2、示波管（crt）结构简介：
3、电子放大系统：
竖直放大器、水平放大器
作用：在偏转板上加足够的电压，使电子束获得明显偏移；对较弱的被测信号进行放大。 4、扫描触发系统：
（1）扫描发生器：产生一个与时间成正比的电压作为扫描信号。
（2）触发电路：形成触发信号。示波器工作在自动（auto)方式时，扫描发生器始终有扫描信号输出；当示波器处于ac/dc触发方式工作时，扫描发生器必须有触发信号的激励才能产生扫描信号。一般对应：
#内触发方式时，触发信号由被测信号产生，满足同步要求。 #外触发方式时，触发信号由外部输入信号产生。 4、电源。
5、波形显示原理：
只在竖直偏转板上加正弦电压的情形
示波器显示正弦波原
理
只在水平偏转板上加一锯齿波电压的情形
五、步骤：
1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位
别调节辉度、聚焦、位移旋钮、光迹旋钮等控制件，使光迹清晰并与水平刻度平行。
3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，
通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。测量电压峰—峰值之间的垂直距离y及一个周期波形所对应的水平距离x，得出波形的电压幅度和周期。
4、将time/div顺时针旋到底至“
x-y”位置，分别调节y1通道和y2
通道的灵敏度旋钮，使荧光屏上显示的两个波形幅度相近，慢慢改变标准频率，当荧光屏上形成稳定的李撒如图形时，观察李萨如图形，并测未知信号的频
率。
六、记录：
七、预习思考：
1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？
答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；
李萨如图形：x轴和y轴上波形的合成。
2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？
答：用示波器直接观察待测信号波形的话，是分别反映它们各自的变化规律；用示波器观察李萨如图形时，是反映两个信号的频率比和相位差。
3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？
答：调节辉度旋钮，调节水平和垂直方向的旋钮，调节扫描宽度调节旋钮。
八、操作后思考题
1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？
答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。所以?y如果越大的话，横向圆的数量就越多。反之，纵向的圆的数量就越多。
2、在实验中学习了李萨如图形，觉得这样的方法在日常生活中可以拿来测量什么东西？举出实例。
答：测量电池的电压；测量超声波在空气中的传播。 3、用示波器测信号频率有什么优点？
答：可以直观地看到图像，可以测量测信号电压，电流，频率，周期。
篇三：大学物理实验示波器的使用报告模版
深圳大学实验报告
课程名称：大学物理实验（1）
实验名称：示波器的使用
学院：专业：班级：组号：指导教师：报告人：学号：实验地点科技楼 901
实验时间：年月日星期实验报告提交时间：
1
2
3
4
5
《》
示波器的使用实验报告思考题 《示波器的使用》的评分标准和参考答案 注：思考题参考答案见附件 思考题参考答案 1、观察方波波形，如果扫描频率是方波的二倍看到什么图形？如果扫描频率是 方波的2/3看到什么图形？ 答：如果扫描频率是方波的二倍，那么看到的时半个方波，如果扫描频率是方波 的2/3则看到3/2个方波。 2、用李萨如图形测频率实验时，屏幕上图形在时刻转动，为什么？ 答：是x和y轴的信号不同步造成的，也就是两个信号的初相位不一致导致的。
3、如果示波器的扫描频率远大于或小于Y么波形？（试先从扫描频率等于正弦信号频率的2（或1/23（或 1/3）……倍考虑，然后推广到n（或1/n 答：如果示波器的扫描频率远大于Y2个、3个、 4个．．．nY轴正弦波信号的频率时，将看到1/2、1/3、1/4 4、如果示波器是好的，但当Y直亮线，试问，应调哪几个旋钮？ 答：证明xx输入信号，或者是否将扫描置于x-y档。 示波器的使用 【实验简介】 示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。从而把原来非常抽象的、看不见的电变化过程
转换成在屏幕上看得见的真实图像。在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。正确使用示波器是进行电子测量的前提。 第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。 Karl Ferdinand Braun生平简介 1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一 台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。 【实验目的】 图8-1 Karl Ferdinand Braun
物理实验报告 一、【实验名称】 示波器的使用 二、【实验目的】 1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法 2.掌握用示波器观察电信号波形的方法 3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路 三、【实验原理】 双踪示波器包括两部分，由示波管和控制示波管的控制电路构成 1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。Y偏转板是水平放置的两块电极。在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。 双踪示波器原理 2.双踪示波器的原理 双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等； 其中，电子开关使两个待测电压信号Y CH1和Y CH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示Y CH1信号波形，忽而显示Y CH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。 如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的
起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。（看到稳定波形的条件：只有一个信号同步） 当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。操作时，使用“电平旋钮”，改变触发电势高度，当待测电压达到触发电平时，开始扫描，直到一个扫描周期结束。但如果触发电势超出所显示波形最高点或最低点的范围，则扫描电压消失，扫描停止。 3.示波器显示波形原理 如果在示波器的Y CH1或Y CH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期相等时，则在荧光屏上显示出完整的正弦波形。 4.李萨如图形的基本原理 如果在示波器的Y偏转板上加上正弦波，在X偏转板上加上另一正弦波，则当两正弦波信号的频率比为简单整数比时，在荧光屏上将得到李萨如图形。 四、【仪器用具】： 信号发生器、双踪示波头、探头 五、【实验内容】 几种李萨如图形 n x n y分别代表图形在水平或垂直方向的切点数量 nx/n y=1/2 n x/n y=1/3 n x/n y=2/3 n x/n y=3/4 1．观察正弦波形 a.打开示波器 b.开通CH1及相应信号发生器fx=100Hz c.得到大小合适稳定的正弦波 2.测正弦波电压，测正弦波的周期 a.调节波形上下移动键，使得fx=100Hz，改变一次v/div,再记录dy b.调整波形左右移动键，使得改变一次t/div,再记录dx dv（V）垂直格数Vpp(V) dx(us) 水平格数fy(Hz) 1 3. 2 3.2 100 3.8 2631 实际示数12.2 2686

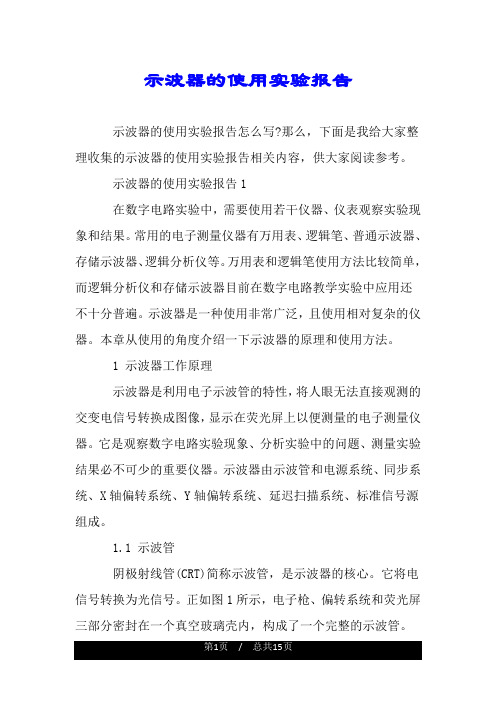

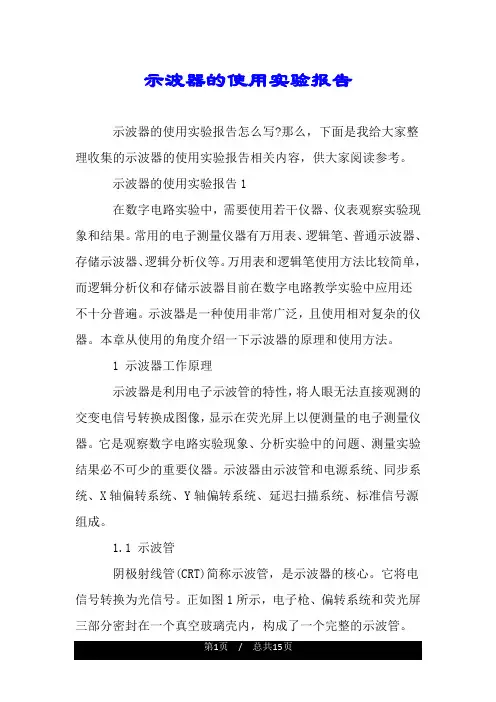

示波器的使用实验报告 示波器的使用实验报告1 在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。示波器是一种使用非常广泛，且使用相对复杂的仪器。本章从使用的角度介绍一下示波器的原理和使用方法。 1 示波器工作原理 示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。 1.1 示波管 阴极射线管(CRT)简称示波管，是示波器的核心。它将电信号转换为光信号。正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。 1.荧光屏 现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。在荧光膜上常又增加一层蒸发铝膜。高
