常用各种数控机床控制面板功能简介
芷江民族职业中专学校李俊新
本讲座将主要介绍数控机床的控制面板卜各种按钮开关的功能。这部分内容主要是供数控机床实际操作人员参考。由于不同类型的数控机床用户，根据各自生产的产品、生产规模及工艺流程，对于数控机床操作工的要求是不完全相同的。而这里介绍的只是一般通用的数控机床上一些常用控制按钮所具备的功能，因此，如同在以前反复强调的，这里介绍的内容绝不能代替每台机床本身的产品说明书，以及数控机床供应商所提供的培训。操作人员必须根据自己的工作性质及具体要求，通过仔细阅读机床产品说明书，以及实际的动手操作，来详细了解和真正掌握自己所操作的数控机床上各个按钮开关的具体功能。

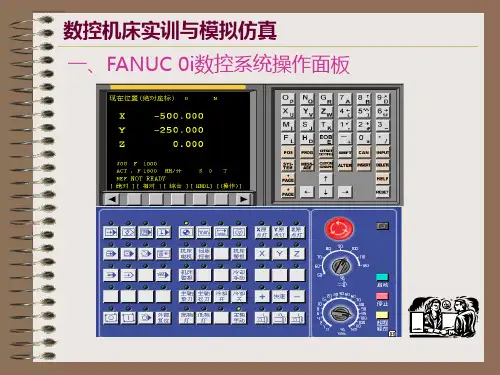

数控机床控制面板按钮(开关)一般分为两个组成部分——控制部分与操作部分。下面即分别介绍这两类按钮的功能。
1．数控机床控制功能按扭介绍
控制部分按钮的基本任务是通过显示屏进行数据处理。例如：直接输入加工程序；编辑或改动储存在控制器内的程序；输入及调整刀具修正值，等等。另外，通过控制部分面板中的按钮，可以在显示屏上显示各种机床的状态数据，例如各运动轴的即日寸位置，主轴卜的刀具号以及控制系统的其他参数。

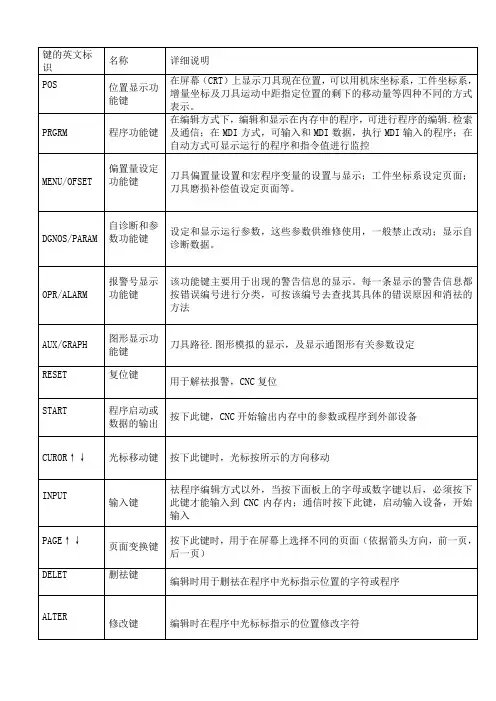

下面列出—些属于控制功能部分的按钮，并简单介绍一下其
功能：
【POWER】——控制面板上的电源开关按钮。注意，此按钮仅为控制器的电源开关。机床本身有一个总电源开关，但不在控制面板上。需将总开关接通后，控制器电源开关才能起作用。
【POSITION】——“位置”按钮。按动此钮，显示屏上显示各运动轴的即时位置。包括“机器坐标”和“加工坐标”值。
【PROGRAM】——“程序”按钮。将正在执行的加工程序显示在显示屏上。可用于编辑和改动程序。也可用于自动运转过程中监视程序。
【OFFSET】——“修正值”按钮。将修正值数据页面显示在显示屏上。操作人员可以输入或调整修正值。
【INPUT】——“输入”键。将数据输至控制器，相当于普通电脑的“回车’’键。
【REST】——“重置”键。若在编辑程序时，按动此键，将使光标回到程序起始点；若在程序执行期间按动此键，将终止执行程序，所有正在执行的指令将被立即取消。
【A】-【Z】——字母键。输入字母用。其功能与一般电脑键盘相同(但通常无小写)。
【1】-【O】——数字键。输人数字用。
←↑↓→——光标控制键。通过按动相应键，可移动显示屏上光标的位置。
2．数控机床操作部分按钮(开关)功能介绍
通过操作部分按钮(开关)，可以对数控机床作直接的机械调整，以改变其工作状态。例如，在许多数控机床控制面板上有类似于手动机床上的摇手柄及选择运动轴及其方向的开关，并且可以快速移动各运动轴。另外，也可以通过按钮来启动主轴顺时针或逆时针转动和调整转速。
控制面板上的操作部分按钮又可以分为三部分，分别介绍如下。
(1)模式选择按钮
【EDIT】——“编辑”模式。在输入或修改加工程序时，必须选择此模式。
【IMEMORY】或【AUTO】——“执行”模式。只有在选择了此模式后，所要执行的程序才能被启动。
【MDI】——“人工输人数据”(ManualDataInout)模式。此模式允许操作人员将程序指令单独地，直接由键盘输入控制器，并独立执行该指令。
【MANUAL】或【JOG】——“手动操作”模式。在此模式下，数控机床能够如同手动机床一样操作。
【TAPE】——“穿孔带”操作模式。这种模式已不常见。它用于直接执行老式的穿孔纸带所储存的程序。现已很少使用。
(2)操作功能按钮(开关)部分
【CYCLESTART】——“程序起动”键。按动此键，程序开始执行(运转)。
