膜材料科学与技术 令狐采学 课程作业 燃料电池质子交换膜研究现状和发展趋势 任课教师：陈鹏鹏老师 姓名：鲜开诚 学号：C61114012 专业：新能源材料与器件 燃料电池质子交换膜研究现状和发展趋势 鲜开诚 （安徽大学化学化工学院合肥 230601） 摘要质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell, PEMFC）作为新一代能源技术被广泛应用。离子交换膜作为燃料电池的核心元件，同时起到分隔燃料和氧化剂，传导质子的双重作用。本文简介了燃料电池质子交换膜及其工作原理；介绍了现有的几种质子交换膜的结构与性能及最新研究状况；展望了质子交换膜的发展趋势。 关键词：质子交换膜；燃料电池；聚合物 Advances and Development Trends in Proton Exchange Membranes for Fuel Cells Xian Kai-cheng
(Department of Chemistry and Chemical Engineering, Anhui University,Hefei 230601,Anhui Province,China) Abstract Proton Exchange Membrane Fuel Cell (PEMFC), is being widely used as a new generation of energy technology.Ion exchange membrane,as a core component of PEMFC,is of the ability of separating fuels and oxidizing agent as well as conducting protons.In this paper, proton exchange membrane and its operating principle are introduced;the structure and performance of kinds of proton exchange membrane as well as their recent study are reviewed; outlook of the development trend ofproton exchange membranes are provided. Key words proton exchange membrane; fuel cell; polymer 1燃料电池质子交换膜及其工作原理 燃料电池是一种将燃料和氧化剂的化学能通过电化学反应方式直接转换成电能的高效电装置,其能量转换率高,是一种环境友好的新型能源。 燃料电池的种类很多,质子交换膜燃料电池是其中的一种,其最大的优点在于它能在室温附近工作,而且电池启动快,能量转换率高,它不仅可以替代普通的二次电池,而且可以作为汽车的动力源,从而大大减少环境污染。质子交换膜在燃料电池中所
燃料电池发动机二次开发控制系统的设计与实现 质子交换膜燃料电池(Proton Exchange Membrane Fuel Cell；PEMFC)是一种将储存在燃料和氧化剂中的化学能转化为电能的发电装置，具有能量高、噪音小、无污染、零排放和能量转换效率高等特点，适合做电动汽车的动力能源。各国政府、企业和科研机构都致力于研究质子交换膜燃料电池电动汽车，而燃料电池发动机作为其核心目前处于突破前期，正在成为新的研发热点。然而，许多研究都仅仅着重于改善燃料电池堆的性能，对控制系统的研究则相对较少。传统的控制系统是根据特定的发动机特点而设计的，其固定的控制策略、线路接口以及运行参数在很大程度上限制了控制功能的扩展，无法满足用户对控制系统的使用与开发需求，而系统软件在维护中也因不断被修改而退化。鉴于此，本文提出并设计了一种新型的燃料电池发动机控制系统，在满足所有控制目标的同时还具备二次开发升级、多种控制策略可选等功能，大大提高了控制系统的灵活性和适应性，并取得了良好的控制效果。 系统结构 燃料电池发动机二次开发控制系统的系统结构按其功能可分以下几部分：上位机配置终端、可软配置控制器、燃料电池电堆、氢气供给系统、空气供给系统、增湿系统、冷却水管理系统、安全报警系统以及通讯监控系统，如图1所示。燃料电池发动机以上位机作为软配置终端，以控制器为控制和协调中心，以燃料电池电堆为发动机的核心，进入电堆的氢气和氧气在一定的条件下反应，产生电能和水。上位机配置终端可以选择不同的控制策略，也能对控制器进行二次开发升级；氢气供给系统负责给电堆提供一定压力和流量的纯净氢气；空气供给系统向电堆提供足够的空气用于反应；增湿系统负责向电堆提供适当的湿度以便于提高反应效率；冷却水管理系统主要将电堆发出的多余热量通过循环去离子水带出电堆并通过冷却器散热，使电堆处于高效的反应条件下工作；安全报警系统通过实时检测电堆工作过程中的各种状态和参数，在故障出现时及时发出报警信息；通讯监控系统可实时显示当前的各种物理数据和运行状态，并可将所需数据记录下来以便研究分析。
氢燃料电池控制策略
目录 30KW车用氢燃料电池控制策略 ............................ 错误!未定义书签。目录 (2) 1控制策略的依据 (4) 230KW车用氢燃料电池控制策略 (5) 2.1P&ID (6) 2.2模块技术规范 (7) 2.3用户接口 ................................................... 错误!未定义书签。 2.4系统量定义 (9) 2.5电堆电芯(CELL)电压轮询检测策略 (11) 2.5.1Cell巡检通道断线诊断处理 .................. 错误!未定义书签。 2.5.2Cell巡检通道断线诊断结果处理........... 错误!未定义书签。 2.6Cell电压测算............................................. 错误!未定义书签。 2.7电堆健康度SOH评估............................... 错误!未定义书签。 2.7.1特性曲线电阻段对健康度的评估方法.. 错误!未定义书签。 2.8ALARM和FAULT判定规则 (11) 2.9工作模式（CRM和CDR）策略 (12) 2.10电堆冷却液出口温度设定值策略 (12) 2.11空气流量需求量计算 (12) 2.12阳极氢气循环回路控制策略 .................... 错误!未定义书签。
2.13阴极空气传输回路控制策略 (15) 2.14冷却液传输回路控制策略 ........................ 错误!未定义书签。 2.15阳极吹扫（Purge）过程 (18) 2.16防冻（Freeze）处理过程 (18) 2.17泄漏检查（LeakCheck）机理 (19) 2.17.1在CtrStat17下的LeakCheck (19) 2.17.2CtrState2下的泄漏检查 (19) 2.18注水入泵（Prime）过程 (20) 2.19状态及迁移 (20) 2.19.1状态定义 (20) 2.19.2状态迁移图 (21) 2.19.3状态功能 (22) 2.19.4迁移条件 ................................................ 错误!未定义书签。 2.20CAN通讯协议。........................................ 错误!未定义书签。3未确定事项 ..................................................... 错误!未定义书签。
燃料电池客车发展情况及技术发展趋势一、燃料电池汽车政策分析 《关于2016-2020年新能源汽车推广应用财政支持政策方的通知》（财建(2015)134号）中明确：“2017-2020年，除燃料电池汽车外，其他车型补助标准适当退坡”，明确了国家对燃料电池汽车产业发展的支持态度。而《“十三五”国家战略性新兴产业发展规划》中提出，要系统推进燃料电池汽车研发与产业化，到2020年，实现燃料电池汽车批量生产和规模化示应用。 在财政补贴层面，国家也给予了大力支持，包括整车补贴、加氢站补贴、免征购置税以及运营补贴等。其中，整车补贴额度从20万到50万每辆不等，一个加氢站则补贴400万元，运营补贴中，燃料电池客车补贴为6万元/辆/年。 二、氢燃料电池产业链概述 氢燃料电池汽车产业链包括制氢、储氢、运氢、加氢、应用（燃料电池汽车/有轨电车）等环节。 氢气制造一般是通过将化石原料、化工原料、工业尾气、可再生能源以及水等经过处理来获取，每种获取途径其成本和环保属性都不同。中国目前主要通过工业尾气处理以及电解水来制氢。长河认为，对于燃料电池来说，现在配套基础设施还有待进一步完善，需要政府以及行业机构以及专家尽快推进立法和相应的技术标准予以规。
长河表示，制氢的方法和方案比较多，而目前燃料电池汽车使用最大瓶颈和最大的障碍是缺乏加氢站。据其统计，截止到2013年底，全球加氢站只有228座，对于我国来说，我国真正投入商业化、用于燃料电池的加氢站只有两座，仅仅限于国比较大的城市，就是和，处于示运营阶段，与国外说的氢高速公路，也就是一条高速公路有多个加氢站相比，差距比较大。 在整个氢燃料电池产业链中，氢燃料电池发动机处于绝对的核心地位，氢燃料经过发动机转化为电能应用到终端。长河表示，目前制约中国燃料电池汽车发展的瓶颈，就是氢燃料电池发动机。虽然国有不少高校和相应科研机构以及企业，在就燃料电池发动机技术展开相应研究和示性运营应用，但是氢燃料电池发动机核心技术，这两年通过评估，能够达到产业化或者达到工业化应用的，核心技术仍然掌握在国外企业手中。
氢燃料电池系统在通信系统备用电源中的应用 一、通信备用电源系统简介 通信基站一般用市电供电，为保证基站正常工作，需要给基站配备备用电源系统如铅酸蓄电池组和移动油机，在断电时，备用电源系统为基站中的负载供电，保证设备的正常运行。 铅酸蓄电池的优点是比较安全且采购成本较低，其缺点是体积大、笨重、造成一次和二次环境污染、备电时间有限且有不确定性、对环境温度要求苛刻。 当铅酸蓄电池因放电时间较长将要退服或出现故障时，移动油机成为现实可用的备用电源，但移动油机后勤保障复杂，需有人值守，有噪声污染及废气污染。 鉴于铅酸蓄电池和移动油机的种种缺点，加之能源危机和人们环保意识的提高，寻求新的备用电源的呼声越来越高，氢燃料电池是最理想的替代者之一。 二、氢燃料电池的原理 氢燃料电池是一种高效电化学能量转换器，把氢气（燃料）和氧气（来自空气）中的化学能直接转化成电能。只要有燃料和空气不断输入，燃料电池就能源源不断地产生电能，因此，燃料电池兼具电池和油机的特点。 燃料在燃料电池的阳极被氧化，生成质子和电子；质子通过电解质迁移到阴极，电子通过外电路迁移到阴极为外界负载提供电能；迁移到阴极的质子、电子和阴极处来自空气中的氧气结合生成水。燃料电池的主要优点包括：高效率（不受“卡诺循环”的限制）、零或超低排放、机械结构简单、扩展容易、安静、安全、可靠、能用可再生能源为燃料、只要有燃料就可连续不断地发电。 三、氢燃料电池与现有备用电源的比较 1、与铅酸电池的比较 和铅酸电池相比，燃料电池的主要优点包括： 适应环境温度范围宽广，基站温度可设定在32℃或更高，这样每年可节约大量空调电费。 只要保证氢气的供应就可持续供电，在发生大的自然灾害时可以保持长时间的通信畅通，为此而保护的生命、财产是难以用金钱来衡量的。 按设定电压稳定输出电能，而不像铅酸电池在剩余电量达到最低值前，放电电压衰减很快且难以预测。 重量轻，不需特殊的承重处理。 占地面积小，安置位置灵活，既可安置在室外也可安置在室内。 寿命设计一般是累计使用时间1500小时、累计开关次数超过600次、储存寿命10年，而铅酸电池几年就要更换。 安全性高，燃料电池系统中有多种传感器，系统可自动采取应对措施，如：当氢气泄漏时，燃料电池控制系统会自动关闭气源，避免泄漏持续；可远程监控，及时发现问题。世界上还没有燃料电池发生氢气燃爆事故。 2、与移动油机的比较 与移动油机比较，氢燃料电池最大优点是： 自动控制，可实现无人值守，通过遥测、遥控手段来监控系统的运行状态及氢气的剩余量，实现远程管理。 低噪音、无废气排放。燃料电池系统机械运动部件较少，所以系统比较安静，其排放物为水，对环境友好。 四、通信备用氢燃料电池系统的应用 1、系统的接入 燃料电池系统可以布置于室内和室外，但作为通信备用电源系统，根据现有通信机房的
AIR OUT AIR IN H2IN DI-WEG IN DI-WEG OUT 图1 1号电堆模块系统图 H2PURGE1 24V H2PURGE2
WEXPT 图2 车用1号电堆系统系统图
表1 模块附件表：
表2 车载系统附件表：
2.1 模块 ●冷却液与压缩空气热交换器 因冷却液的温度适应电堆要求，该热交换器的作用，一是压缩空气温度过高时降温（起中冷器作用），二是压缩空气温度较低时加热。考虑到要适应低温环境，最好采用。 ●氢气入口压力调整器 电堆的氢气入口压力调整，由PT-H3、EPV-H4、PT-H4组成，通过程序采集压力和控制比例阀来实现。为了控制准确和简单管路，将PT-H2、EV-H2、PT-H3、EPV-H4、PT-H4做到一个阀组（manifold）上。 ●阳极压力保护 为防止氢气入口压力调整器失效，而使阳极产生高压毁坏电堆。采用安全阀SRV-H5保护。 ●外增湿器 外增湿器采用膜增湿器，用电堆的出口湿空气来增湿电堆得入口干空气。具体是否采用，要看电堆的需求。 ●氢气循环 氢气循环，一是使阳极的氢气的湿度均匀，二是加热入口的氢气。 ●氢气吹扫（排放）阀 氢气吹扫阀，是用1个还是在电堆氢气出口的2端各用1个。 要看电堆的阳极结构，因氢气回流后，多少会有一些液态水，若
不能及时吹扫掉，会影响水平较低段的节电池性能，也不利于防冻处理。 ●电堆空气出口压力 电堆出口压力，采用电磁比例阀EPV-A6和电堆出口压力表PT-A5形成回路来控制。为防止憋压，比例阀为常开阀。 ●电堆高压输出正负极对结构接地（搭铁）绝缘电阻检测 电堆高压输出正负极对结构接地的绝缘电阻小时，会危害电堆的安全。在模块中需要加入检测单元。绝缘电阻的要求，单节电池为1200欧，150节为180千欧。 ●电机调速器的电源 因空压机的功率一般大于1kW，采用电堆的高压电源，在启动或停止的过程中需要外电源供电。启动和停止时由预充电电源PS-HV6供电。 氢气循环泵，因功率一般小于500W，且只在电堆工作时运行，采用外部24VDC单独供电。 ●节电池电压巡检单元 节电池电压巡检单元，与电堆的结构做到一起，自带MPU，与模块控制器采用通讯联系（CAN和RS485）。这样会使检测电缆最短，提高可靠性和美观。 ●模块控制器 控制器的MCU选用飞思卡尔的MC9S12CE，硬件和壳体，若能采购满足要求的现成控制器，则采购；实验调试完成后，沿用
应用电化学论文作业 题目燃料电池的发展现状及研究进展学院化学与化学工程学院 专业班级制药134班 郭莹莹
摘要 燃料电池是一种清洁高效的能源利用方式，它是一种能够持续将化学能转化为电能的能量转换装置。发展燃料电池对于改善环境和实现能源可持续发展有重要意义。本文介绍了燃料电池的工作原理、分类及燃料电池的优点，详细阐述了燃料电池现在的发展现状和未来研究前景的展望。 关键词：燃料电池转换装置应用发展
1 燃料电池的工作原理及分类 燃料电池( Fuel Cell，FC) 是把燃料中的化学能通过电化学反应直接转换为电能的发电装置。按电解质分类，燃料电池一般包括质子交换膜燃料电池( Proton Exchange Membrane Fuel Cell，PEM-FC) 、磷酸燃料电池( Phosphoric Acid Fuel Cell，PAFC) 、碱性燃料电池( Alkaline Fuel Cell，AFC) 、固体氧化物燃料电池( Solid Oxide Fuel Cell，SOFC) 及熔融碳酸盐燃料电池( Molten CarbonateFuel Cell，MCFC) 等。以质子交换膜燃料电池为例，主要部件包括: 膜电极组件( Membrane Elec-trode Assembly，MEA) 、双极板及密封元件等。膜电极组件是电化学反应的核心部件，由阴阳极多孔气体扩散电极和电解质隔膜组成。电解质隔膜两侧分别发生氢氧化反应与氧还原反应，电子通过外电路作功，反应产物为水。额定工作条件下，一节单电池工作电压仅为0．7 V 左右。为了满足一定应用背景的功率需求，燃料电池通常由数百个单电池串联形成燃料电池堆或模块。因此，与其它化学电源一样，燃料电池的均一性非常重要。燃料电池发电原理与原电池类似( 见图1) ，但与原电池和二次电池比较，需要具备一相对复杂的系统，通常包括燃料供应、氧化剂供应、水热管理及电控等子系统，其工作方式与燃机类似。理论上只要外部不断供给燃料与氧化剂，燃料电池就可以续发电。
摘要 在能源和环保形势日益严峻的今天，燃料电池电动汽车以其特有的优势成为未来环保汽车的首选之一。本文以研究电动汽车为背景，以燃料电池电动汽车为研究对象，开展对整车控制器及能量管理的研究。 本文对燃料电池电动汽车整车电控系统作了分析，讨论整车控制系统的结构，包括燃料电池，蓄电池组，燃料电池控制器，整车控制器，DC-DC变换器，数字电机控制器，电机等。介绍了各组成部分的特性和功能，分析了燃料电池电动汽车的能量控制策略和行驶控制策略，通过结合能量管理的任务和实际运行情况来制定整车控制器的控制策略。 以8位微控制器为核心，设计车辆控制关键参量的采集与输出控制模块以及与其他通信模块。关键参量包括油门电压、档位信号、刹车信号、总线电压等。结合整车控制器的控制策略，基于VW开发平台，采用汇编语言对整车控制器软件系统进行了研究设计。 同时，将CAN总线引入了车辆控制系统，用于实现基于CAN总线的VCU与FCU 间的通信，改变了以往的通信方式。此外，专门研究了蓄电池组的管理问题，结合蓄电池组管理任务和实际情况设计了目前的蓄电池组管理系统。主要包括蓄电池电压和温度的管理、充放电控制。 关键词：燃料电池，车控制器，字电机控制器，CAN总线，电池管理
Abstract In nowadays, with the situation of energy and environmental protection has became austere day by day, the fuel cell electric vehicle will become one of the first choices of environmental protection vehicle in future because of its unique superiority. This dissertation takes the research and develops of electric vehicle as a background, then the vehicle control unit and the energy management are researched and developed for fuel cell car. This dissertation analyzes the whole vehicle control system of fuel cell electric vehicle in detail and discusses the configuration of vehicle control system, which includes fuel cell, battery package, fuel cell control unit, vehicle control unit, DC-DC converter, digital motor controller, motor and so on. The characteristic and function of each unit are introduced specifically, and the energy control strategy and driving control strategy of fuel cell electric vehicle are analyzed, and also the control strategy about vehicle control unit is completed based on the task of vehicle energy management and the actual situation. Using 8-bit micro controller as the core, the collecting of key parameter of vehicle control and output control module is designed. The key parameters include accelerator voltage, shift position signal, brake signal, the voltage of DC BUS and so on. Under the VW platform, the software system of vehicle control unit was designed based on the control strategy of vehicle control. At the same time, the CAN BUS is introduced in the vehicle control system, to realized the communication between VCU and FCU witch based on CAN BUS. It changes the former communications mode. In addition, study on battery management is put forwarded specially. Based on the task of battery management system and the actual situation, the management system of battery package is discussed. The system mainly includes the monitoring of the voltage and the temperature of battery, the control of charge and discharge, the malfunction alarm and diagnosis. Key words：Fuel cell，vehicle control unit，digital motor controller，can bus，the management of battery package

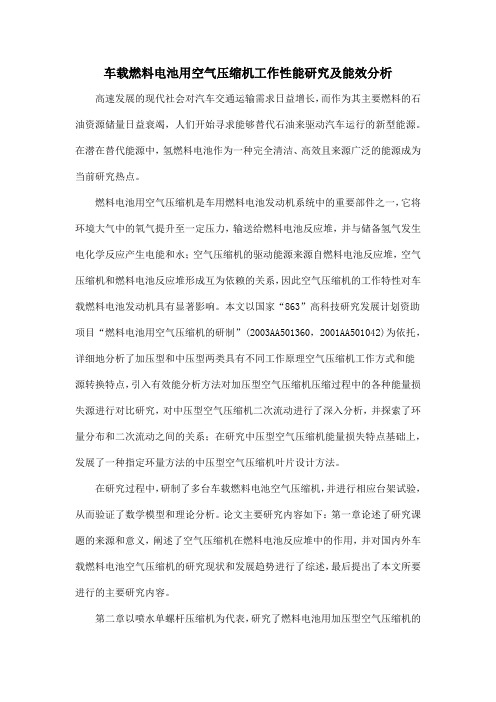

第＋六章概述 第一节空气压缩机的用途及类型 一、压缩空气的应用 自然界的空气是可以被压缩的，经压缩后压力升高的空气称为压缩空气。空气经压缩机压缩后，体积缩小，压力增高，消耗外界的功。一经膨胀，体积增大，压力降低，并对外做功。可以利用压缩空气膨胀对外做功的性质驱动各种风动工具和机械，从事生产活动，因此压缩空气被作为动力源得到广泛的应用。 在工业生产和建设中，压缩空气是一种重要的动力源，用于驱动各种风动机械和风动工具，如风钻、风动砂轮机、空气锤、喷砂、喷漆、溶液搅拌、粉状物料输送等；压缩空气也可用于控制仪表及自动化装置、科研试验、产品及零部件的气密性试验；压缩空气还可分离生产氧、氮、氢及其他稀有气体等。上述应用，都是以不同压力的压缩空气作为动力或作为原料。 二、空气压缩机 压缩机是一种使气体体积压缩、提高气体的压力并输送气体的机器。压缩机之所以能提高气体的压力，是借助机械作用增加单位容积内的气体分子数，使分子互相接近的方法来实现的。 工业上用得最广泛的压缩机按作用原理不同，可分为容积型和速度型两大类。 （一）容积型压缩机 容积型压缩机的原理是用可以移动的容器壁来减小气体所占据的封闭工作空间的容积，以达到使气体分子接近的目的，使气体压力升高。容积型压缩机在结构上又分往复式和回转式。 往复式压缩机主要有活塞式，它是靠活塞在气缸中作往复运动，通过吸、排气阀的控制，实现吸气、压缩、排气的周期变化。实现活塞往复运动的是曲柄连杆机构。 回转式压缩机主要有滑片式压缩机和螺杆式压缩机等。 （二）速度式空压机 速度式压缩机的原理是使气体分子在机械高速转动中得到一个很高的速度，然后又让它减速运动，使动能转化为压力能。速度式压缩机又分为离心式和轴流式两种。它们都是靠高速旋转的叶片对气体的动力作用，使气体获得较高的速度和压力，然后在蜗壳或导叶中扩压，得到高压气体。 用来压缩空气的压缩机，习惯上称为空气压缩机（简称空压机）。国产空压机有活塞式、滑片式、螺杆式、轴流式和离心式（或透平式）。目前，在一般空气压缩机站中，最广泛采用的是活塞式。螺杆式和滑片式空压机最近几年也在大力发展中。在大型空气压缩机站中，较多采用了离心式和轴流式空压机。 矿山生产中常用的空压机是活塞式和螺杆式。 三、空压机在矿山生产中的作用 在矿山生产中，除电能外，压缩空气是比较重要的动力源之一。目前矿山使用着各种风动机具，如凿岩机、风镐、锚喷机及气锤等，都是利用空压机产生的压缩空气来驱动机器做功。利用压缩空气作动力源比用电能有如下优点。 ( l ）在有沼气的矿井中，使用压缩空气作动力源可避免产生电火花引起爆炸，比电力源安全； ( 2 ）矿山使用的风动机具，如凿岩机、风镐等大部分是冲击式机械，往复速度高、冲击强，适宜切削尖硬的岩石； ( 3 ）压缩空气本身具有良好的弹性和冲击性能，适应于变负载条件下作动力源，比电力有更大的过负荷能力；
目录 30KW车用氢燃料电池控制策略............................. 错误!未定义书签。目录. (1) 1控制策略的依据 (3) 230KW车用氢燃料电池控制策略 (4) 2.1P&ID (5) 2.2模块技术规范 (6) 2.3用户接口 ..................................................... 错误!未定义书签。 2.4系统量定义 (8) 2.5电堆电芯(CELL)电压轮询检测策略 (10) 2.5.1Cell巡检通道断线诊断处理................... 错误!未定义书签。 2.5.2Cell巡检通道断线诊断结果处理........... 错误!未定义书签。 2.6Cell电压测算.............................................. 错误!未定义书签。 2.7电堆健康度SOH评估 ............................... 错误!未定义书签。 2.7.1特性曲线电阻段对健康度的评估方法 .. 错误!未定义书签。
2.8ALARM和FAULT判定规则 (10) 2.9工作模式（CRM和CDR）策略 (11) 2.10电堆冷却液出口温度设定值策略 (11) 2.11空气流量需求量计算 (12) 2.12阳极氢气循环回路控制策略 ..................... 错误!未定义书签。 2.13阴极空气传输回路控制策略 (14) 2.14冷却液传输回路控制策略 ......................... 错误!未定义书签。 2.15阳极吹扫（Purge）过程 (17) 2.16防冻（Freeze）处理过程 (17) 2.17泄漏检查（LeakCheck）机理 (18) 2.17.1在CtrStat17下的LeakCheck (18) 2.17.2CtrState2下的泄漏检查 (19) 2.18注水入泵（Prime）过程 (19) 2.19状态及迁移 (19) 2.19.1状态定义 (19) 2.19.2状态迁移图 (20) 2.19.3状态功能 (21) 2.19.4迁移条件 .................................................. 错误!未定义书签。 2.20CAN通讯协议。........................................ 错误!未定义书签。3未确定事项 ....................................................... 错误!未定义书签。
燃料电池电动汽车发展现状与前景 随着社会的进步和人员移动性增强，全球汽车需求 量快速增长，迄今世界上的汽车保有量达到创纪录的10 亿 辆以上且还在不断大幅增长，使得基于传统的内燃机 Internal Combustion Engine ，ICE )汽车的轻量化与节能减排等技术进步难以降低汽车燃料的消耗和减少污染物的排放。2020 年之前温室气体(Greenhouse Gas ，GHG) 排放在1990 年水平基础上下降20% 的任务日益艰巨。如果再不采取有效措施，公路交通运输车辆的GHG 温室气体排放将会持续不断增长。通过研讨纯电动汽车( Battery Electric Vehicle ，BEV ）、混合动力汽车（Hybrid Electric Vehicle HEV )、或燃料电池电动汽车( Fuel Cell Vehicles ，FCVs ； Fuel Cell Electric Vehicles ，FCEVs ）等多种类型的电动汽车( Electric Vehicle ，EV )技术[3-5]有望明确实现节能减排 的理想途径。自1966 年通用汽车推出了世界上第1 款燃料电池电动汽车GMC Electrovan ，尤其是本田在1999 年推出了世界上第1 台商用的燃料电池电动汽车FCX-V4 以来，世界上EV 电动汽车型号不断丰富和租赁销售量明显增长，太、北美和欧洲成长为全球EV 电动汽车重要的新车研发制造和租赁销售市场，2014 年全世界的EV 电动汽车销售量达到34.6 万辆以上，年增长率达到86% 。
燃料电池是一种高效、清洁的电化学发电装置，近年来 得到国内外高度重视，成为最被看好的可用于替代汽油和柴 油等传统的 ICE 内燃机发动机技术的先进新能源汽车技术。 日本政府希望其到 2020 年的 FCVs 燃料电池汽车销量达到 500 万辆，再通过 10 年的研发推广实现全面普及 FCVs 燃 料电池汽车。 美国政府在 2003 年投入 12 亿美元大力推进氢 技术和燃料电池技术，其中重要项目之一就是美国能源部 Department of Energy ， DOE ）在北加州、南加州、密歇 展的氢技术和基础实施验证与示范综合工程，吸引了 Hyundai-Kia/Chevron 、 DaimlerChrysler/BP 、 Ford/BP 和 GM/Shell 等多家汽车制造 /能源供应商参与。 美国能源部大力推进氢经济和燃料电池技术，尤其是商 业化推广应用方面取得显著进展，比如目前高容量和低容量 燃料电池制造成本分别为 55 美元 /kW 和 280 美元 /kW[6] ， 汽车燃料电池 2014 年的制造成本自 2006 年下降 50% 并自 2008 年以来进一步下降 30% 以上（基于高容量电池制造） 这必将带动创造工作岗位、投资机会和可持续、安全的能源 供应。为了在 2020 年前争取把欧盟建立成一个具有全球领 先水平的燃料电池 （Fuel Cell ，FC ）系统和氢能源 （Hydrogen Energy ，HE ） 经济的巨大市场，欧盟高度重视燃料电池技术 和氢能源技术并把之视作能源领域的战略高新技术大力推 根州东南部、大西洋区中部和佛罗里达州中部等 5 个区域开 f It 步
基于HCS12的实时嵌入式燃料电池控制系统 白日光3,1，萧蕴诗1，孙泽昌3,2 （1．同济大学控制工程与科学系，上海 200092；2．同济大学汽车学院，上海 200092； 3．同济大学摩托罗拉汽车电子联合实验室，上海 20092） 摘要：燃料电池控制器是燃料电池中非常关键的部分，对于燃料电池稳定而安全的工作有积极的作用。针对燃料电池控制中要求较高的实时性与可靠性，利用摩托罗拉16位单片机MC9S12DP256b把实时嵌入式系统UC/OS-II成功移植到控制中。本文结合HCS12单片机和Codewarrior编译器的特点详细介绍了内核的优化实现，并利用实例说明了嵌入式操作系统带来的优点。 关键词：UC/OS-II；燃料电池控制器（FCC）；MC9S12DP256b；移植；内核 Real Time Kernel Fuel Cell Control System Based on HCS12 Bai Riguang3,1，Xiao Yunshi1，Sun Zechang3,2 (1. Department of Control Engineering & Science, Tongji University, Shanghai, 200092, China; 2. Automobile College, Tongji University, Shanghai, 200092,China; 3. Tongji University Motorola Automobile Electronic Laboratory, Shanghai, 200092, China) Abstract: The Fuel Cell Controller (FCC) is an important part of Fuel Cell. It affects steady and safe running of Fuel Cell. Considering real time and reliability qualities of FCC, we port real time embedded operation system UC/OS-II to the controller using HCS12. With the characteristic of HCS12 single chip and Codewarrior, the paper introduces the implementation of the kernel in details, and shows the advantage of the embedded operation system by an example. Key words: UC/OS-II; fuel cell controller (FCC); MC9S12DP256b; port; kernel 0 引言 随着汽车工业的发展，人类对传统能源（如原油）的需求日益扩大，从而带来空气污染和资源枯竭两大问题，燃料电池作为一种新型的绿色能源开始受到人类的关注。结合由同济大学承担的国家863电动汽车重大专项——燃料电池轿车项目，需要开发适用于质子交换膜燃料电池稳定而安全工作的燃料电池控制器。考虑到燃料电池控制器硬件资源的需求，研究中利用了摩托罗拉公司的16位单片机MC9S12DP256b。为了进一步满足控制中高可靠性与实时性的要求，把内核公开的UC/OS-II实时嵌入式操作系统移植到此单片机中，从而使开发具有更好的扩展性。本文首次把实时嵌入式操作系统应用到燃料电池控制中，取得了良好的效果。 基金项目：国家863电动汽车重大专项（2003AA501）作者简介：白日光（1980—），男，硕士生，主要从事燃料电池控制器，过程控制与计算机控制方向研究。 萧蕴诗（1946—），男，教授，博士生导师，主要研究方向为智能控制理论与系统。 孙泽昌（1953—），男，教授，博士生导师，主要研究方向为汽车电子。1 系统平台介绍 1．1 硬件MC9S12DP256b]1[ MC9S12DP256b是摩托罗拉16位单片机HCS12家族中的一员，它的处理单元采用了16位的STAR12 CPU。此单片机内嵌了很多资源，包括256K FLASH,4K EEPROM，12K RAM，8通道定时器以及多种通信接口。此单片机可通过单线BDM进行程序的编译，下载和在线调试。 1．2 软件平台Codewarrior Codewarrior是Metrowerks公司开发的一个编程环境。这里使用的Codewarrior4.2是专门针对HCS12系列单片机开发的，他可以用来进行程序编辑，编译，连接和在线调试等多项功能，并支持多种语言功能，可在C中嵌入汇编程序。 1．3 嵌入式操作系统UC/OS-II内核]2[ UC/OS-II(Micro Control Operation System Two)是一种源代码公开的嵌入式操作系统, 程序绝大部分是用C语言写的, 带有少量的汇编程序, 并且有详细的说明和示例, 可移植、易调试, 稳定性与可靠性高, 功能也比较完善。在改进后的2.51版]3[中包括了任务管理，时间管理，任务间通信（消息，邮箱，信号量和标志）和内存管理等多项功能。
燃料电池发展现状与应用前景 摘要: 介绍了各种类型燃料电池( 碱性燃料电池、熔融碳酸盐燃料电池、固体氧化物燃料电池、磷酸燃料电池及质子交换膜燃料电池) 的技术进展、电池性能及其特点。其中着重介绍了当今国际上应用较广泛、技术较为成熟的磷酸燃料电池和质子交换膜燃料电池。对燃料电池的应用前景进行探讨, 并对我国的燃料电池研究提出了一些建议。 关键词: 燃料电池; 磷酸燃料电池; 质子交换膜燃料电池 燃料电池有多种类型, 按使用的电解质不同来分类, 主要有碱性燃料电池(AFC) 、熔融碳酸盐燃料电池(MCFC) 、固体氧化物燃料电池( SOFC) 、磷酸燃料电池( PAFC) 及质子交换膜燃料电池( PEMFC) 等。 1 各种燃料电池发展状况 1. 1 碱性燃料电池(AFC) 20 世纪50 年代起美国就开始对碱性燃料电池进行研究, 并在60 年代中期成功地用于Apollo 登月飞行。AFC 的优点在于除贵金属外, 银、镍以及一些金属氧化物都可以作电极催化剂, 它的阴极性能也比酸性体系要好, 而且电池的结构材料也较便宜。缺点在于对CO2 和N2 十分敏感, 故不适用于地面。在国外, 将AFC 用于潜艇及汽车的尝试已不再继续, 目前AFC 主要用作短期飞船和航天飞机的电源。 中科院长春应用化学研究所1958 年就开始研究培根型燃料电池。60 年代初开展碱性石棉膜型燃料电池的研究, 1968 年承担航天用碱性石棉膜型燃料电池的研制。中科院大连化学物理研究所在60 年代初也开始研究碱性石棉膜型燃料电池。70年代初承担了航天用碱性石棉膜型燃料电池的研制, 研制成两种类型的电池。80 年代初, 研制了潜艇用20kW的大功率碱性石棉模型燃料电池样机。 1. 2 熔融碳酸盐燃料电池( MCFC) MCFC 的电解质由Li2CO3 和K2CO3 组成, 工作温度在650 e 左右, 阴极、阳极电化学反应快, 无需贵金属催化剂。由于在较高温度工作, 可以对天然气、煤炭气化燃料进行内部重整, 直接加以利用。不需要复杂昂贵的外重整设备。另外, 燃料转换效率高, 余热利用效率也较高。但MCFC 在高温下长期工作时电解质损失造成的电池失效、隔板腐蚀对电池寿命的影响, 以及镍电极缓慢溶解所造成的性能下降都是有待解决的课题。 由美国能源研究公司(ERC) 建造, 使用内部重整的2MWMCFC 装置已经安装在加利福尼亚并入电网运行了720h, 供电1710MWh, 1997 年3 月停运,为建造和运行这类电站提供了宝贵经验。日本熔融碳酸盐研究协会在日本月光计划和新日光计划的支持下, 一个1000kW系统正在组装以评价此技术。 长春应用化学研究所于90 年代初开始研究MCFC, 在LiAlO2 微粉的制备方法和利用金属间化合物作MCFC 的阳极材料等方面取得了很大的进展。大连化学物理所从1993 年起在中科院资助下开始研制, 自制LiAlO2 微粉制造的MCFC 单体电池性能已达国际80 年代初的水平。 1. 3 固体氧化物燃料电池( SOFC) SOFC 工作温度高达1000 e , 反应速度快, 不需要贵重金属做催化剂, 不存在电解质腐蚀金属问题。碳氢化合物燃料可自动在燃料电池内部重整, 并迅速地在电极上被氧化, 燃料中杂质对电池的性能、寿命影响均很小。其燃料转换效率高, 高温余热可很好利用, 从而提高燃料的总利用效率。SOFC 可以与燃气轮机相结合, 即用燃料电池的动力代替燃气轮机的燃烧段, 总效率可望达到60%~ 70% 。SOFC 的主要问题是固体氧化物电解质所用的陶瓷材料脆性大, 目前仍很难制造出大面积的固体电解质膜, 这严重制约了建造大功率SOFC。另外, SOFC 还存在诸如电流密度小、电压降高、制造工艺复杂、成膜设备昂贵等问题。
燃料电池电动汽车控制系统研究与设计1 谢长君 （武汉理工大学自动化学院， 武汉 430070） 摘 要：燃料电池电动汽车因其节能低排放发展前景十分看好。本文研究了燃料电池电动汽车控制系统，提出了多能源混合动力系统的方案，引入分层递阶智能控制思想，对控制系统进行了分析，并通过比较车载三种能源，对多能源能量管理策略进行了研究和优化。 关键词：燃料电池电动汽车 ；控制系统；多能源混合动力系统；分层递阶智能控制；能量管理策略 1．概述 作为公路交通运输的主体，传统汽车正面临环境保护和能源危机的严峻挑战，发展电动汽车已是相当迫切的要求了。目前电动汽车分为三种：纯电动汽车、燃料电池电动汽车和混合动力电动汽车[1]。其中采用燃料电池作主要电源的电动汽车称为燃料电池电动汽车，即Fuel Cell Electric Vehicle(FCEV)。汽车界人士认为燃料电池具有燃料效率高，质量能量大，功率大，供电时间长，使用寿命长，可靠性高，噪声低及不产生有害排放物等优点，而基于燃料电池的电动汽车是汽车工业的一大革命，是21世纪真正的纯绿色环保车，是最具实际意义的环保车种，也是今后电动汽车发展的方向[2]。 2．燃料电池电动汽车控制系统 燃料电池电动车动力系统实际上是一个多能源混合动力系统，包括燃料电池发动机、镍氢电池包、DC/DC变换器、电机系统以及超级电容等多种零部件，其系统结构框图见图1。 从分布式分层控制系统的角度描述燃料电池电动汽车的控制系统，实现其拓扑分离和功能分离，具体来说采取了分层递阶的智能控制方案，这在第3节将具体描述；从能量流动以及功率分配的角度，燃料电池、镍氢电池以及超级电容3种能量源共同作为整车的动力来源，其中燃料电池通过主DC/DC转换器，超级电容通过副DC/DC转换器变换后与镍氢电池包并网，共同提供整车高压。燃料电池作为主能源，镍氢电池和超级电容作为辅助能源，3者作为整车能源系统在汽车的各种状态下各自扮自不同的角色，其能量的合理分配是整车控制系统的关键，这将在第4节具体描述。 3．分层递阶智能控制 1基金项目：湖北省科技攻关项目（20051g0004c）。
