1/5

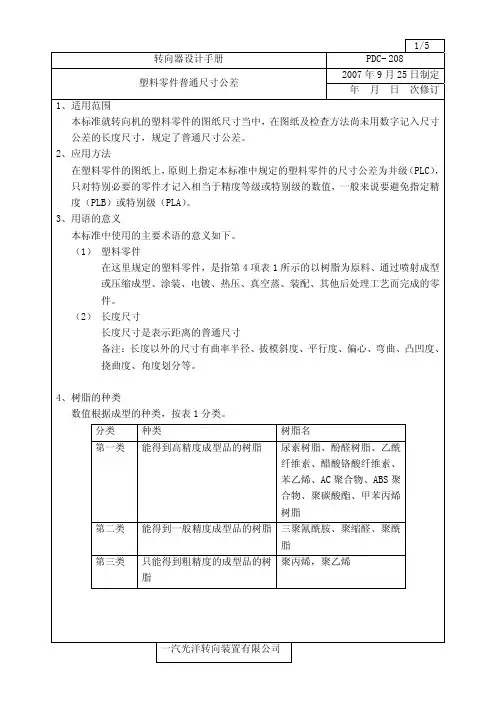

转向器设计手册 PDC-208
2007年9月25日制定塑料零件普通尺寸公差
年 月 日 次修订1、适用范围
本标准就转向机的塑料零件的图纸尺寸当中，在图纸及检查方法尚未用数字记入尺寸公差的长度尺寸，规定了普通尺寸公差。
2、应用方法
在塑料零件的图纸上，原则上指定本标准中规定的塑料零件的尺寸公差为并级（PLC），只对特别必要的零件才记入相当于精度等级或特别级的数值，一般来说要避免指定精度（PLB）或特别级（PLA）。
3、用语的意义
本标准中使用的主要术语的意义如下。
（1） 塑料零件
在这里规定的塑料零件，是指第4项表1所示的以树脂为原料、通过喷射成型
或压缩成型、涂装、电镀、热压、真空蒸、装配、其他后处理工艺而完成的零
件。
（2） 长度尺寸
长度尺寸是表示距离的普通尺寸
备注：长度以外的尺寸有曲率半径、拔模斜度、平行度、偏心、弯曲、凸凹度、
挠曲度、角度划分等。
4、树脂的种类
数值根据成型的种类，按表1分类。
分类 种类 树脂名
第一类 能得到高精度成型品的树脂 尿素树脂、酚醛树脂、乙酰
纤维素、醋酸铬酸纤维素、
苯乙烯、AC聚合物、ABS聚
合物、聚碳酸酯、甲苯丙烯
树脂
第二类 能得到一般精度成型品的树脂三聚氰酰胺、聚缩醛、聚酰
脂
聚丙烯，聚乙烯
第三类 只能得到粗精度的成型品的树
脂
公差分为如下的3个等级。
（1） 并级（PLC）
用普通金属模型，按一定的成型条件得到尺寸公差。
（2） 精级（PLB）
用高精度金属模型，按被管理的成型条件得到的尺寸公差。
其方法是：在塑料零件当中，由于产品形状、原料树脂、成型方法、技术模型，成型条件的不同，原定尺寸会产生偏差，测定这个尺寸偏差，将结果反馈、修正模型或更改成型条件，以提高产品精度。
（3） 特别级（PLA）
对于金属模型、成型条件进行最严格的管理而得到的尺寸公差。按“精级”的管理步骤、多次反复的进行而得到的尺寸公差，表示制造质量的界线值。
备注：树脂的种类于各级公差的绝对值之间的关系示于表2，公差的绝对值为5级。
树脂的种类
公差的绝对值
小 大
第1级 特别级 精级 并级
第2级 特别级 精级 并级
第3级 特别级 精级 并级
6.1 尺寸的分类 尺寸的分类如下图。
分类No 尺寸分类
例
① 一般尺寸 ② 由模型直接决定的尺寸
中心间隔
③ 由模型组合而决定的中心间隔 ④ 镶嵌的金属件之间的间隔
⑤ 横切分模线的尺寸 ⑥ 装配模型确定的尺寸 ⑦
不能由模型直接决定的尺寸 侧面壁厚以及类似的尺寸
6.2 尺寸公差
尺寸公差见表3。
备注：1、尺寸栏内a,b的区别
a：由模型直接决定的尺寸公差
b：不是由模型直接决定的尺寸公差
2、上表中的数值上全部加上（±）使用。
3、上表的数值是在室温23±2℃、湿度50±2%时的数值。
5/5
PDC-208
塑料零件普通尺寸公差
FKS技术部 修订号 修订日期 修订内容 修订 确认 新 2007.09.25 ----
一汽光洋转向装置有限公司
塑料件尺寸公差 1．范围 本标准规定了注射、压制、挤塑等成型的热塑性和热固性塑料（不包括二次加工和发泡成型的塑料件）尺寸公差、偏差、公差等级的选用、测量条件和测量方法。 本标准主要适用于电子产品用塑料件尺寸公差，其他产品用塑料件尺寸公差，亦可参照采用。 2．引用标准 下列标准所包含的条文，通过在标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。 GB1800-79 公差与配合总论标准公差与基本偏差 GB3177-82 光滑工件尺寸的检验 机械制图尺寸公差与配合注法 3．定义 基本尺寸basic size 设计给定的尺寸。 实际尺寸actral size 通过测量所得的尺寸。 尺寸公差dimensional tolerance 允许尺寸的变动量。 尺寸偏差dimensional deviation 某一尺寸减去基本尺寸所得的代数差。 塑料收缩率plastic shringkage 塑料件尺寸与相应模具尺寸之差的绝对值与相应模具尺寸之比。 径向收缩率radial shringkage 指料流方向的塑料收缩率。 切向收缩率tangential shringkage 指垂直于料流方向的塑料收缩率。 收缩特性值contraction chararcteristic value 表示料流方向和垂直于料流方向的塑料综合收缩能力，以2倍径向减去切向收缩的绝对值之差表示。 受模具活动部分影响的尺寸size effected movable parts of mould 由模具活动零件决定的塑料件尺寸。 尺寸公差、偏关的规定 基本尺寸范围为~3至600mm。基本尺寸分段~3至120mm。采用不均匀递增数列：140~1600mm，采用R20优先数系。 2公差等级及数值 公差等级分为10级，每一级公差数值按表1规定。 表1
一般公差 线性尺寸的未注公差标准 本标准等效采用国际标准ISO 2768-1：1989《一般公差——第1 部分：未注出 公差的线性和角度尺寸的公差》中未注出公差的线性尺寸的公差部分。 1范围 本标准规定了线性尺寸的一般公差等级和极限偏差。 本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。非金属材料和其他工艺方法加工的尺寸可参照采用。 本标准规定的极限偏差适用于非配合尺寸。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本标准。 GB/T 1804-92 一般公差线性尺寸的未注公差 零件倒圆与倒角 3术语 3.1一般公差 一般公差系指在车间一般加工条件下可保证的公差。采用一般公差的尺寸，在该尺寸后不注出极限偏差。 4线性尺寸的一般公差 4.1线性尺寸的一般公差规定四个公差等级。线性尺寸的极限偏差数值表见表 1；倒圆半径和倒角高度尺寸的极限偏差数值见表 2。 4.2规定图样上线性尺寸的未注公差，应考虑车间的一般加工精度，选取本标准规定的公差等级，由相应的技术文件或标准作出具体规定。 4.3本公司图样上线性尺寸的未注公差，选取GB1804-m。 1
注：倒圆半径与倒角高度的含义参见。 5线性尺寸的一般公差的表示方法 采用GB/T1804 规定的一般公差，在图样上、技术文件或标准中用国家标准号和公差等级符号表示。例如选用中等级时，表示为：GB/T1804-m 2

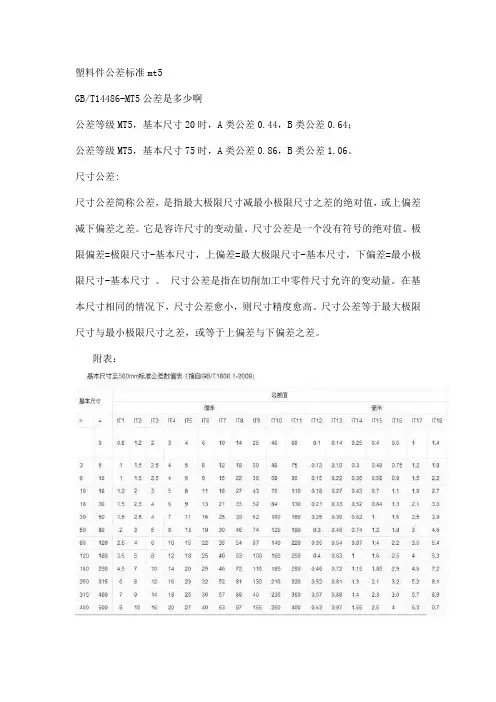

根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。 基本尺寸 公差值 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 大于到μm mm - 3 3 4 6 10 14 25 40 60 3 6 4 5 8 12 18 30 48 75 6 10 4 6 9 15 22 36 58 90 10 18 5 8 11 18 27 43 70 110 18 30 6 9 13 21 33 52 84 130 30 50 7 11 16 25 39 62 100 160 50 80 8 13 19 30 46 74 120 190 80 120 10 15 22 35 54 87 140 220 120 180 12 18 25 40 63 100 160 250 180 250 14 20 29 46 72 115 185 290 250 315 16 23 32 52 81 130 210 320 315 400 18 25 36 57 89 140 230 360 400 500 20 27 40 63 97 155 250 400
注：基本尺寸小于1mm时，无IT14至IT18。 根据国际标准，以下为线性尺寸未注公差的公差表。 这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。这些极限偏差适用于： 线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、 距离、倒圆半径和倒角高度； 角度尺寸：包括通常不标出角度值的角度尺寸，例如直角 (90°); 机加工组装件的线性和角度尺寸。 这些极限偏差不适用于： 已有其他一般公差标准规定的线性和角度尺寸； 括号内的参考尺寸； 矩形框格内的理论正确尺寸。 表1 线性尺寸的极限偏差数值 尺寸分段 公差 等级 ～>3～>6～>30～>120～>400～>1000～>2000～

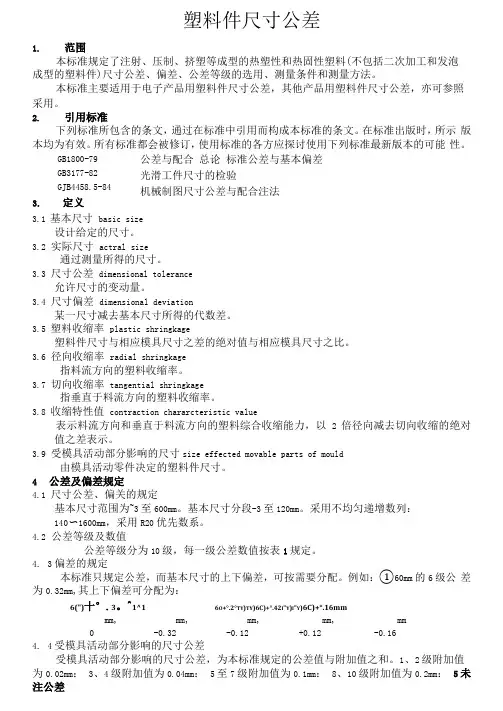

塑料件尺寸公差 1． 范围 本标准规定了注射、压制、挤塑等成型的热塑性和热固性塑料（不包括二次加工和发泡成型的塑料件）尺寸公差、偏差、公差等级的选用、测量条件和测量方法。 本标准主要适用于电子产品用塑料件尺寸公差，其他产品用塑料件尺寸公差，亦可参照采用。 2． 引用标准 下列标准所包含的条文，通过在标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。 GB1800-79 公差与配合 总论 标准公差与基本偏差 GB3177-82 光滑工件尺寸的检验 GJB4458.5-84 机械制图 尺寸公差与配合注法 3． 定义 3.1基本尺寸 basic size 设计给定的尺寸。 3.2实际尺寸 actral size 通过测量所得的尺寸。 3.3尺寸公差 dimensional tolerance 允许尺寸的变动量。 3.4尺寸偏差 dimensional deviation 某一尺寸减去基本尺寸所得的代数差。 3.5塑料收缩率 plastic shringkage 塑料件尺寸与相应模具尺寸之差的绝对值与相应模具尺寸之比。 3.6径向收缩率 radial shringkage 指料流方向的塑料收缩率。 3.7切向收缩率 tangential shringkage 指垂直于料流方向的塑料收缩率。 3.8收缩特性值 contraction chararcteristic value 表示料流方向和垂直于料流方向的塑料综合收缩能力，以2倍径向减去切向收缩的绝对值之差表示。 3.9受模具活动部分影响的尺寸 size effected movable parts of mould 由模具活动零件决定的塑料件尺寸。 4 公差及偏差规定 4.1尺寸公差、偏关的规定 基本尺寸范围为~3至600mm 。基本尺寸分段~3至120mm 。采用不均匀递增数列：140~1600mm ，采用R20优先数系。 4.2公差等级及数值 公差等级分为10级，每一级公差数值按表1规定。 4．3 偏差的规定 本标准只规定公差，而基本尺寸的上下偏差，可按需要分配。例如：Φ60mm 的6级公差为0.32mm ，其上下偏差可分配为： Φ60+0.300mm ，Φ600-0.32mm ，Φ60+0.20-0.12mm ，Φ60+0.42+0.12mm ，Φ60+0.16-0.16 mm 4．4 受模具活动部分影响的尺寸公差 受模具活动部分影响的尺寸公差，为本标准规定的公差值与附加值之和。1、2级附加值为0.02mm ：3、4级附加值为0.04mm ：5至7级附加值为0.1mm ：8、10级附加值为0.2mm ： 5 未注公差
前言 本标准是根据国际标准第部分未单独注出公差的线性和角度尺寸的公第对般公差线性尺寸的未注公 进行修订的 本标准与原和 标准名称作了修 本标准时代替 本标准的附录是提示的 本标准由国家机械工业局提 本标准由全国产品尺寸和几何技术规范标准化技术 本标准起草单位 本标准主要
前言 由各国标准的世界范围的国际标准的起草工作一般通过各技术每一个成员团体对已成立的技术委员会的任务感兴趣有权派代表参加其中工与有联系的政府的或非政府的国际可参加工与从事电工标准化的国际的合 在理事会批准作为国际标准前被技术委员会采纳的国际标准草案须经各成员团体通信投票表按照导有成员团体投票赞成方可 国际标准由配本 一起代替 标以下部分 第部分未单独注出公差的线性和角度尺寸的公差 第部分未单独注出公差的要素的几何公差 本部分标准的附录是提示的
中华人民共和国国家标准 一般公差 未注公差的线性和角度尺寸的公差 代替 范围 本标准规定了未注出公差的线性和角度尺寸的一般公差的公差等级和极限偏差 本标准适用于金属切削加工适用于一般的冲压加工金属材料和其他工艺方法加工的尺寸可参照 本标准仅适用于下列未注公差的尺寸 尺寸距离倒圆半径和倒角高角度尺寸包括通常不注出角度值提到的或等多边形的角度除外 机加工组装件 本标准不适用于下列尺寸 其他一般公差标准涉及的线性和角度尺寸 括号内的参考尺寸 矩形框格内的理论正确 引用标准 下列标准所包含的条文通过在本标准中引用而构成为本标准的本标准出版示版本均为有所有标准都会被修订使用本标准的各方应探讨使用下列标准最新 极限与配合基础第部分词汇 形状和位置公差未注公差 零件倒圆与倒角 定义 本标准采用给出的有关术语 一般公差 指在车间通常加工条件下可保证采用一般公差的尺寸在该尺寸后不需注出其极限偏差注的出了一般公差的概念和 国家质量技术监督局批准实施
油封设计的尺寸公差依据 关于油封的高度公差，建议之范围如右表 油封的外径和腔体表面之间，必须需要有合适 的干涉量，以确保油封外径之密封性能，WH 对此干涉量之设计依据，是依照ISO6194/1为基准。 1,油封的外径与和腔体内径之干涉量(过盈量) 外径公差单位：mm 直径公差范围 真圆度公差 外露骨架 外包橡胶 外露骨架 外包橡胶 D<=50 +0.20 +0.08 +0.30 +0.15 0.18 0.25 50
1/5 转向器设计手册 PDC-208 2007年9月25日制定塑料零件普通尺寸公差 年 月 日 次修订1、适用范围 本标准就转向机的塑料零件的图纸尺寸当中，在图纸及检查方法尚未用数字记入尺寸公差的长度尺寸，规定了普通尺寸公差。 2、应用方法 在塑料零件的图纸上，原则上指定本标准中规定的塑料零件的尺寸公差为并级（PLC），只对特别必要的零件才记入相当于精度等级或特别级的数值，一般来说要避免指定精度（PLB）或特别级（PLA）。 3、用语的意义 本标准中使用的主要术语的意义如下。 （1） 塑料零件 在这里规定的塑料零件，是指第4项表1所示的以树脂为原料、通过喷射成型 或压缩成型、涂装、电镀、热压、真空蒸、装配、其他后处理工艺而完成的零 件。 （2） 长度尺寸 长度尺寸是表示距离的普通尺寸 备注：长度以外的尺寸有曲率半径、拔模斜度、平行度、偏心、弯曲、凸凹度、 挠曲度、角度划分等。 4、树脂的种类 数值根据成型的种类，按表1分类。 分类 种类 树脂名 第一类 能得到高精度成型品的树脂 尿素树脂、酚醛树脂、乙酰 纤维素、醋酸铬酸纤维素、 苯乙烯、AC聚合物、ABS聚 合物、聚碳酸酯、甲苯丙烯 树脂 第二类 能得到一般精度成型品的树脂三聚氰酰胺、聚缩醛、聚酰 脂 聚丙烯，聚乙烯 第三类 只能得到粗精度的成型品的树 脂
公差分为如下的3个等级。 （1） 并级（PLC） 用普通金属模型，按一定的成型条件得到尺寸公差。 （2） 精级（PLB） 用高精度金属模型，按被管理的成型条件得到的尺寸公差。 其方法是：在塑料零件当中，由于产品形状、原料树脂、成型方法、技术模型，成型条件的不同，原定尺寸会产生偏差，测定这个尺寸偏差，将结果反馈、修正模型或更改成型条件，以提高产品精度。 （3） 特别级（PLA） 对于金属模型、成型条件进行最严格的管理而得到的尺寸公差。按“精级”的管理步骤、多次反复的进行而得到的尺寸公差，表示制造质量的界线值。 备注：树脂的种类于各级公差的绝对值之间的关系示于表2，公差的绝对值为5级。 树脂的种类 公差的绝对值 小 大 第1级 特别级 精级 并级 第2级 特别级 精级 并级 第3级 特别级 精级 并级
中华人民共和国国家标准一般公差
中华人民共和国国家标准 一般公差 未注公差的线性和角度尺寸的公差General tolerances Tolerances for linear and angular dimensions without individual tolerance indications GB/T 1804—2000 eqv ISO 2768-1：1989 代替 GB/T 1804-1992 GB/T 11335-1989 1 范围 本标准规定了未注出公差的线性和角度尺寸的一般公差的公差等级和极限偏差数值。 本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。非金属材料和其他工艺方法加工的尺寸可参照采用。 本标准仅适用于下列未注公差的尺寸： a）线性尺寸(例如外尺寸，内尺寸，阶梯尺寸，直径，半径，距离，倒圆半径和倒角高度)； 1
b）角度尺寸，包括通常不注出角度值的角度尺寸，例如直角(90°)；GB/T 1184提到的或等多边形的角度除外； c）机加工组装件的线性和角度尺寸。 本标准不适用于下列尺寸： a）其他一般公差标准涉及的线性和角度尺寸； b）括号内的参考尺寸； c）矩形框格内的理论正确尺寸。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文．本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1800.l—1997 极限与配合基础第l 部分：词汇 GB/T 1184—1996 形状和位置公差未注公差值(eqv ISO 2768-2：1989) GB/T 4249—1996 公差原则(eqv ISO 8015：1985) GB/T 6403.4—1986 零件倒圆与倒角 3 定义 2
塑料件尺寸公差 1． 范围 本标准规定了注射、压制、挤塑等成型的热塑性和热固性塑料（不包括二 次加工和发泡成型的塑料件）尺寸公差、偏差、公差等级的选用、测量条件和 测量方法。 本标准主要适用于电子产品用塑料件尺寸公差，其他产品用塑料件尺寸公 差，亦可参照采用。 2． 引用标准 下列标准所包含的条文，通过在标准中引用而构成本标准的条文。在标准 出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使 用下列标准最新版本的可能性。 公差与配合 总论 标准公差与基本偏差 光滑工件尺寸的检验 机械制图 尺寸公差与配合注法 3.1 基本尺寸 basic size 设计给定的尺寸。 3.2 实际尺寸 actral size 通过测量所得的尺寸。 3.3 尺寸公差 dimensional tolerance 允许尺寸的变动量。 3.4 尺寸偏差 dimensional deviation 某一尺寸减去基本尺寸所得的代数差。 3.5 塑料收缩率 plastic shringkage 塑料件尺寸与相应模具尺寸之差的绝对值与相应 模具尺寸之比。 3.6 径向收缩率 radial shringkage 指料流方向的塑料收缩率。 3.7 切向收缩率 tangential shringkage 指垂直于料流方向的塑料收缩率。 3.8 收缩特性值 contraction chararcteristic value 表示料流方向和垂直于料流方向的塑料综合收缩能力，以 2 倍径向减去切 向收缩的绝对值之差表示。 3.9 受模具活动部分影响的尺寸 size effected movable parts of mould 由模具活动零 件决定的塑料件尺寸。 尺寸公差、偏关的规定 基本尺寸范围为~3至600mm 。基本尺寸分段~3至120mm 。采用不均匀递 增数列：140~1600mm,采用R20优先数系。 2 公差等级及数值 公差等级分为 10 级，每一级公差数值按表 1 规定。 表1 GB1800-79 GB3177-82 GJB4458.5-84 3． 定义
DIN16901 塑料模塑件尺寸公差和检验条件 1 引言 塑料模塑件在制造过程中不可避免的会产生尺寸误差，在生产中产生的尺寸误差通常由下列原因引起： a) 成型工艺： ——模塑材料的均一性 ——成型设备的设定 ——模具温度 ——模具在成型压力下的弹性变形 b) 模具条件： ——模具尺寸的制造公差（参造DIN 16749） ——模具的磨损 ——模具可动部件间的配合误差 本标准中的公差是基于上述考虑，同时根据对于大量实际应用的测试结果而确定出来的。 2 应用范围 本标准的公差适用于热塑性材料和热固性材料通过模压、传递、压塑和注塑成型的塑料模塑件，而不适用于挤出、吹塑、发泡、烧结，深冲和排屑机加工工艺（pengding）成型的模塑件。 表1 给出了应用于各种模塑材料的推荐公差等级。 3 概念 模塑收缩率 VS 模塑收缩率是指23±2℃时模腔尺寸L W和模塑件尺寸L F之差，模塑件在成型后应置于标准气氛（DIN 50 014-23/50-2）中16h后立即测量其尺寸。 VS= (1-L W/ L F )*100% 流向收缩率 VSR 流向收缩率是指成型时注射方向的模塑收缩率。 横向收缩率 VST 横向收缩率是指成型时与注射方向相垂直方向的模塑收缩率。 模塑收缩率差?VS 模塑收缩率差是指流向收缩率和横向收缩率之差。 ?VS=VSR-VST 更多概念请参考： DIN 7708 part 1 模塑件、压塑件、注塑件、模塑材料 DIN 16700 压塑件、传递成型件、挤出、注塑成型件 DIN 7182 part 1 & DIN 7168 part 1 公差、偏差、一般公差 DIN 7184 part 1 & DIN 7168 part 2 形状公差和位置公差 DIN 7724 标准中涉及的高聚物概念 4 公差 在模塑件检验时应使用本公差，详见第5节。 除非另外商定，不然需按第5节所示，在图纸中标注出其检验条件。 4.1 一般公差（未注公差尺寸） 一般公差等级见表1中第4列，与表2中公差等级相对应。
我国尺寸公差与配合标准的发展历史 1944年：国民党政府制定了“尺寸公差与配合”的国家标准,但实际使用的是日本、德国、美国标准. 1955年：参照苏联标准,第一机械工业部颁布“公差与配合”的部颁标准,此标准只是将苏联标准（OCT标准）付与了中文名词. 1959年：颁布了“公差与配合”的国家标准GB159～174 （简称“旧国标”）（精度等级偏低、配合种类偏少）. 1979年：参照国际标准制定了“公差与配合”的国家标准GB1800～1804 —1979（简称“新国标”）取代GB159～174—1959. 1992～1996年上述新国标进行了部分修订，将《公差与配合》改为《极限与配合》, 用《极限与配合基础第一部分：词汇》（GB/T1800.1—1996）替代GB1800-1979中的《公差与配合的术语及定义》；用《一般公差线性尺寸的未注公差》（GB/T1804—1992）替代《未注公差尺寸的极限偏差》（GB1804—1979） 国家标准《极限与配合》中,公差与配合部分的标准主要包括： GB/T1800.1—1997《极限与配合基础第1部分：词汇》 GB/T1800.2—1998《极限与配合基础第2部分：公差、 偏差和配合的基本规定》 GB/T1800.3—1998《极限与配合基础第3部分：标准公 差和基本偏差数值表》 GB/T1800.4—1999《极限与配合标准公差等级和孔、 轴的极限偏差表》 GB/T1801—1999《极限与配合公差带和配合的选择》 GB/T1804—2000《一般公差未注公差的线性和角度尺 寸的公差》 2009年11月1日实施： GB/T1800.1—2009《极限与配合第1部分：公差、偏差 和配合的基础》 GB/T1800.2—2009《极限与配合第2部分：标准公差等 级和孔、轴极限偏差表》 GB/T1801—2009 《极限与配合公差带和配合的选择》 GB/T4249-2009 《公差原则》 GB/T16671-2009 《几何公差最大实体要求、最小实体 要求和可逆要求》 GB/T1182-2008 《几何公差形状、方向、位置和跳动 公差标准》 GB/T 1031-2009 《表面结构轮廓法表面粗糙度参 数及其数值》 GB/T 3177-2009 《光滑工件尺寸的检验》 GB/T 3505-2009 《表面结构轮廓法术语、定义 及表面结构参数》
GB/T1804-2000《一般公差未注公差的线性和角度尺寸的公差》 线性尺寸的极限偏差数值（粗糙C）摘要 线性尺寸的极限偏差数值（粗糙C） 倒圆半径和倒角高度尺寸的极限偏差数值（粗糙C） 编制: 审核: 批准: 年月日 浙江三维阀门有限公司技术文件 GB/T1804-2000《一般公差未注公差的线性和角度尺寸的公差》 线性尺寸的极限偏差数值（中等m）摘要 线性尺寸的极限偏差数值（中等m） 倒圆半径和倒角高度尺寸的极限偏差数值（中等m） 编制: 审核: 批准: 年月日 GB/T 1.1-2000 标准化工作导则第1部分：标准的结构和编写规则GB/T 1184-1996 形状和位置公差未注公差值 GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差
未注尺寸公差按GB/T1804-m 线性尺寸的极限偏差数值（GB/T1804-2000）（mm） 公差等级基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm 公差等级基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30 精密f ±0.2 ±0.5 ±1 ±2 中等m 粗糙 e ±0.4 ±1 ±2 ±4 最粗v 角度尺寸的极限偏差数值（GB/T1804-2000） 公差等级基本尺寸分段 ~10 ＞10~50 ＞50~120 ＞120~400 ＞400 精密 f ±1o ±30′±20′±10′±5′ 中等m 粗糙 e ±1o30′±1o ±30′±20′±10′ 最粗v ±3o ±2o ±1o ±30′±20′ 未注形位公差按GB/T1184-K 直线度和平面度未注公差值（GB/T1184-1996）（mm） 公差等级基本长度范围 ≤10＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000 H 0.03 0.05 0.1 0.2 0.3 0.4 K 0.05 0.1 0.2 0.4 0.6 0.8 L 0.1 0.2 0.4 0.8 1.2 1.6 垂直度未注公差值（GB/T1184-1996）（mm） 公差等级基本长度范围 ≤100＞100~300 ＞300~1000 ＞1000~3000 H 0.2 0.3 0.4 0.5 K 0.4 0.6 0.8 1 L 0.4 1 1.5 2 对称度未注公差值（GB/T1184-1996）（mm）
0-500mm, 4-18级精度标准公差表。 基本尺寸 公差值 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 大于到μm mm - 3 3 4 6 10 14 25 40 60 0.10 0.14 0.25 0.40 0.60 1.0 1.4 3 6 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8 6 10 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2 10 18 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7 18 30 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3 30 50 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9 50 80 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6 80 120 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4 120 180 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3 180 250 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2 250 315 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1 315 400 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9 400 500 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7 注：基本尺寸小于1mm时，无IT14至IT18。 根据国际标准，以下为线性尺寸未注公差的公差表。 这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。这些极限偏差适用于：?线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度； ?角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°); ?机加工组装件的线性和角度尺寸。 这些极限偏差不适用于： ?已有其他一般公差标准规定的线性和角度尺寸； ?括号内的参考尺寸； ?矩形框格内的理论正确尺寸。 表1 线性尺寸的极限偏差数值 公差等级 尺寸分段 0.5～3 >3～6 >6～30 >30～120 >120～400 >400～1000 >1000～2000 >2000～4000 f(精密级) ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 - m(中等级) ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 c(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4 v(最粗级) - ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8 表2 倒圆半径与倒角高度尺寸的极限偏差数值 公差等级 尺寸分段 0.5～3 >3～6 >6～30 >30 f(精密级) ±0.2 ±0.5 ±1 ±2 m(中等级) c(粗糙级) ±0.4 ±1 ±2 ±4 v(最粗级) 表3 角度尺寸的极限偏差数值 公差等级 长度分段 ≤10 >10～50 >50～120 >120～400 >400 f(精密级) ±1°±30' ±20' ±10' ±5' m(中等级) c(粗糙级) ±1°30' ±1°±30' ±15' ±10' v(最粗级) ±3°±2°±1°±30' ±20' 角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
塑料件技术要求 1 、表面应光洁无损、色泽均匀，无明显凹痕、飞边、银丝、熔接痕等缺陷。 2 、机械强度应符合 GB3883.1-2000 第 20 条所规定的要求。 3 、制件需消除残余应力及稳定尺寸。 （针对增强尼龙） 4 、制件应有足够的耐应力开裂性，用四氯化碳溶液浸泡 1 分钟，无开裂。 （针对聚碳酸酯） 5 、与其它相配合零件，配合处外形段差 ≤A 。 （ A 值根据不同产品部位决定） 6 、未注圆角 R0.5-1.5 ，未注壁厚为 2.0- 3.0 。 7 、未注脱模斜度 0.5-1.50; 8 、未注公差尺寸的允许偏差按 GB/T14486-93-MT5 。
1.成形前材料应预热干燥。
2.成形后制件应光整不得有扭曲变形现象。
3.未注圆角 为R0.5。
4.外表面应光滑,其粗糙度不大于Ra0.4〃且不得有划伤,刻痕等缺陷。
5.未注尺寸公差按GB/T 1804-92 m级。 塑料件技术要求 一、法规要求（强制标准检验要求） z 供应商生产的零部件必须满足我国现行的法规要求（强制标准要求）〃其要求如下： GB8410-2006《汽车内饰材料的燃烧特性》 GB1152-1999 《汽车内部突出物》 z 供应商的零部件应符合有关法规要求〃并确保获得认证证书或合格的检验报告〃以使整 车通过认证或检验合格。 z 在进行生产件批准程序（PPAP）时〃供应商必须提供认证证书或合格的检验报告。 二、产品要求 3.1 概要 ??外观要求:皮纹、颜色要求应符合色卡并得到造型工程师的认可。??本SOR上的所有零件均要求注塑成型〃色母调色〃非喷涂件。 3.2 统一性要求 ◆各零件的卡扣调拨装配〃由装饰板供应商装配。3.3 材料 3?3?1改性PP 项目单位性能指标检验方法灰份% 10±2 GB9345-88 洛氏硬度R ＞95 GB/T9342-1988 密度±0.02 GB1033-1996 拉伸强度Mpa ≥断裂伸长率% ≥弯曲强23±1℃ Mpa ≥30 GB/T9341-2000 度80±1℃≥6 GB/T9341-2000 弯曲模量（22℃）≥热变形温度℃＞（侧放） 缺口冲23℃ KJ/m ＞15 GB/T1843-96 击强度-30℃＞3 GB/T1843-96 熔融指数
XXXX集团冰箱事业部企业标准塑料件通用设计规范 200X-1-6发布 200X-1-8实施XXXXXXXX集团冰箱事业部发布
1范围 本规范适用于空调器产品中使用的塑料件，其他产品可参考使用。 2相关标准 2.1塑料材料标准 见企业标准05原材料 2.2塑料件公差标准 QJ/T 10628-1995 塑料制件尺寸公差 3常用塑料件的材料特性及选用 3.1常用塑料件的材料名称及主要特性 a)ABS：为丙烯腈（A）、丁二烯（B）和苯乙烯（S）共聚物，具有良好的综合机械性能，易于成型， 使用温度-40℃～100℃，广泛用作外观件和一般结构件。有耐候ABS、阻燃ABS、增强ABS、抗静电ABS，ABS/PC合金等； b)HIPS：改性聚苯乙烯，目前已部分取代ABS材料，对放射线的抵抗力在所有塑料中最强，使用温度 -30℃～80℃，HIPS表面硬度、冲击强度、弯曲强度较ABS有轻微的降低，脆性易裂，设计时应特别注意防止开裂。有阻燃HIPS、增强HIPS、高光HIPS； c)PP：聚丙烯，机械性能好，特别是刚性及延展率好，耐高温，可在120℃下长期使用，耐磨性稍差， 收缩率大，易产生缩孔、凹痕、变形等缺陷，注塑件尺寸精度难保证。有改性PP、耐候PP，PP+波纤； d)PC：聚碳酸酯，综合性能良好，透光率高，耐高温，可在130℃下长期使用，但耐疲劳强度低， 容易开裂，常用作透明件或装饰件。有阻燃PC、增强PC； e)PA：聚酰胺（尼龙），机械性能优良，是一种自润滑材料，长期使用温度不超过80℃，注塑件尺寸 精度难保证，易产生缩孔、凹痕、变形等缺陷，常用作传动件和耐磨件如轴承、齿轮、凸轮、滑轮、衬套、铰链等。 f)POM：聚甲醛，机械性能优异，长期使用温度为100℃，注塑件尺寸稳定性较好，可制造较精密的 零件，能替代钢、铜、铝、铸铁等金属材料制件。 3.2材料选用： a)外观件：选用机械性能良好、尺寸稳定性及外观质量好的塑料，有ABS、HIPS； b)内部一般结构件：选用机械性能良好、尺寸稳定性的塑料，有ABS、PS、PP； c)透光及装饰件：要求塑料具有较高的透光度及透明度，有ABS、PC、PVC、AS； d)耐磨擦件：选用机械性能优良的塑料，有POM、PA； e)电控电器结构件：要求阻燃，并具有一定的强度，有阻燃ABS、阻燃PP； f)薄膜料：PVC、PE、PP； g)板材和管材：PVC、PE、PP、ABS。 4塑料件设计的基本要求
塑料模塑件尺寸公差和检验条件 1 引言 塑料模塑件在制造过程中不可避免的会产生尺寸误差，在生产中产生的尺寸误差通常由下列原因引起： a) 成型工艺： ——模塑材料的均一性 ——成型设备的设定 ——模具温度 ——模具在成型压力下的弹性变形 b) 模具条件： ——模具尺寸的制造公差（参造DIN 16749） ——模具的磨损 ——模具可动部件间的配合误差 本标准中的公差是基于上述考虑，同时根据对于大量实际应用的测试结果而确定出来的。 2 应用范围 本标准的公差适用于热塑性材料和热固性材料通过模压、传递、压塑和注塑成型的塑料模塑件，而不适用于挤出、吹塑、发泡、烧结，深冲和排屑机加工工艺（pengding）成型的模塑件。 表1 给出了应用于各种模塑材料的推荐公差等级。 3 概念 模塑收缩率 VS 模塑收缩率是指23±2℃时模腔尺寸L W和模塑件尺寸L F之差，模塑件在成型后应置于 标准气氛（DIN 50 014-23/50-2）中16h后立即测量其尺寸。 VS= (1-L W/ L F )*100% 流向收缩率 VSR 流向收缩率是指成型时注射方向的模塑收缩率。 横向收缩率 VST 横向收缩率是指成型时与注射方向相垂直方向的模塑收缩率。 模塑收缩率差?VS 模塑收缩率差是指流向收缩率和横向收缩率之差。 ?VS=VSR-VST 更多概念请参考： DIN 7708 part 1 模塑件、压塑件、注塑件、模塑材料 DIN 16700 压塑件、传递成型件、挤出、注塑成型件 DIN 7182 part 1 & DIN 7168 part 1 公差、偏差、一般公差 DIN 7184 part 1 & DIN 7168 part 2 形状公差和位置公差 DIN 7724 标准中涉及的高聚物概念 4 公差 在模塑件检验时应使用本公差，详见第5节。 除非另外商定，不然需按第5节所示，在图纸中标注出其检验条件。 4.1 一般公差（未注公差尺寸） 一般公差等级见表1中第4列，与表2中公差等级相对应。 如果在生产文件、订单中，尺寸偏差的公差等级没有被明确规定，需根据DIN 16901和表2 中的公差等级对其作出标注。
塑料件公差尺寸分析（基于GB/T 14486-1993）原创作品，多多鼓励 毫无疑问，塑料产品的尺寸公差定义标准是关系到塑料件整体制造水平的一个基础标准。因此就目前广泛使用的GB/T14486-1993进行分析，并就个人认识，提出一点意见，供大家讨论希望各位网友多多指点。 GB/T 14486-1993，是专门针对注射塑料制品的尺寸公差较为合理的标准。它根据材料的收缩特性，将公差分成7个等级。可以分别选择高精度，一般精度和未注公差尺寸。并且根据制品在模具中受到的限制，分为a、b两类公差数值。对于基本尺寸的分段，完全采用GB/T1800-1998的分段原则，采用R10、R20优先数系。在GB/T 14486公差的标注上，对于有公差要求的等级，标注允许偏差，设计者可以根据需要选择上下偏差。对于未注公差的尺寸，采用双向等值偏差。但是，此标准缺少500mm以上尺寸时的公差。并且，在公差数值较大时，分为a、b两类的意义不大。 下表列出了基本尺寸在0～500mm时，GB/T14486的7个等级精度（a类）与某企业的塑件件公差大小（H曲线）。从中可以看到，此企业的公差精度等级基本上相当于GB/T14486的4～5级精度。以改性PP材料为例来说，在GB/T14486中，高精度推荐为3级精度，一般精度推荐为4级精度，未注明公差尺寸推荐为6级精度。这在实际生产中也得到了大量的印证。而H曲线显然是跨越了好几个精度等级。作为未注公差，精度要求较高，如果此标准为需要标注的公差做参照，又低于一般精度。 对于500mm以上的尺寸，GB/T14486-1993并没有定义。目前，塑料件尺寸大于500mm的不在少数，以后大尺寸的塑料制品也将越来越多。这些制品也应该有一个合适的精度要求。下图中H曲线依然是此公司的精度要求，可以看到，大于500mm以上的尺寸仅仅有3个区间。以1200~2000mm尺寸来说，公差均为6mm，这对于改性PP材料来说，精度相当于GB/T14486中500mm尺寸的未注公差等级。在生产上来看，1200mm的制品，精度在6mm是正常水平，但是2000mm的尺寸精度控制在6mm已经要求比较高。大尺寸的制品，材料的收缩特性、收缩稳定性和结构特性对于尺寸公差和尺寸稳定性的影响非常大。因此公差的合理定义非常重要。 500mm以上的不同精度尺寸公差。并不是不能定义。采用回归分析模型并结合实际产品测定数据，可以制定合理的公差范围。下面是我根据这一原理得到的数据图。0～500mm采用GB数据。500～2000mm是我制定的尺寸公差。参考国标，采用了7级公差等级。根据R20优先数系确定分段区间，并将所有精度同图比较。
国际标准-ISO 2768-1 一般公差 第一部分： 线形尺寸及角度公差，不影响个别公差 1．适用范围 现行ISO2768适用在以下公差未指示到的尺寸： A．线形尺寸：例如外径、内径、凹处尺寸、直径、半径、距离、平面的棱边的外部半径及倒角高度。 B．角度：众所皆知的角度不再提，例如90度角，除非在2768-2中提到或规则多边形。 C．组合加工所产生的线形尺寸及角度。 现行ISO2768不适用在以下尺寸： A．在其它标准里已提到的线条及角度公差 B．圆弧括号内的备用尺寸 C．矩形范围上所明指出的理论尺寸 2．概论 3．参考标准 ISO2768-2：1989 一般公差第二部份：成份内几何上的公差，不影响个别公公差 ISO8015：1985，技术图-基本公差要点 4．一般公差 4．1线形尺寸：见表一及表二 4．2角度尺寸：见表三 表一：线形尺寸可接受的偏差（除了平面棱形尺寸及倒角高度及外半径） 单位：mm
表二：平面棱形尺寸及倒角高度及外径的线形尺寸可接受的公差 表三：角度尺寸可接受的公差 5．图上标示 符合ISO2768的图上指示说明有以下二种： A．《ISO2768》 B．包含ISO2768有等级之表示方法为：《ISO2768-mm》 6．报废 除非指示有对立，那些超出公差的东西不应该自动被报废，产品的用途不变，下有保留的权利
国际标准-ISO 2768-2 第二部分：组合成份的几何公差，不影响个别公差。 1．适用范围：现行ISO2768用来简化图上的标示及在不影响个别公差的图上成份上规定几何公差，主要是用于原料加工的成份上。 2．一般性：公差等级的选择应考虑到工厂的习性，若需要更紧密的公差或对某一成份需更大的公差或更经济的考量，应直接参考ISO1101 3．其它参考标准： ISO1101：1983，技术图-几何公差-外形、方向、位置及平面一般性符号，图上标示。 ISO2768-1 ISO5459：1981 技术图-几何公差-几何公差的特性参考 ISO8051：1985 技术图-基线公差要点 4．定义 5．一般性公差：见文章B1 5．1独成份的公差 5．1．1直度及平面度：见表一 表一：直度及平面度公差：单位为mm，以长度为范围指标，分H、K、L三等级 5．1．2圆周：圆周的公差是相同的，以数字为单位，以直径为范围指标，见 B2 5．1．3圆柱形：圆柱形公差没有规定，若需改变，会用E点指示 5．2元素公差 5．2．1一般性 5．2．2平行性：平行性公差也是相同。单位以数字，尺寸公差或直度平面的公差会比较大。见B4文。 5．2．3垂直性：见表二：以mm为单位，长度为范围指标。
毫无疑问，塑料产品的尺寸公差定义标准是关系到塑料件整体制造水平的一个基础标准。因此就目前广泛使用的GB/T14486-1993进行分析，并就个人认识，提出一点意见，供大家讨论希望各位网友多多指点。 GB/T 14486-1993，是专门针对注射塑料制品的尺寸公差较为合理的标准。它根据材料的收缩特性，将公差分成7个等级。可以分别选择高精度，一般精度和未注公差尺寸。并且根据制品在模具中受到的限制，分为a、b两类公差数值。对于基本尺寸的分段，完全采用GB/T1800-1998的分段原则，采用R10、R20优先数系。在GB/T 14486公差的标注上，对于有公差要求的等级，标注允许偏差，设计者可以根据需要选择上下偏差。对于未注公差的尺寸，采用双向等值偏差。但是，此标准缺少500mm以上尺寸时的公差。并且，在公差数值较大时，分为a、b两类的意义不大。 下表列出了基本尺寸在0～500mm时，GB/T14486的7个等级精度（a类）与某企业的塑件件公差大小（H曲线）。从中可以看到，此企业的公差精度等级基本上相当于GB/T14486的4～5级精度。以改性PP材料为例来说，在GB/T14486中，高精度推荐为3级精度，一般精度推荐为4级精度，未注明公差尺寸推荐为6级精度。这在实际生产中也得到了大量的印证。而H曲线显然是跨越了好几个精度等级。作为未注公差，精度要求较高，如果此标准为需要标注的公差做参照，又低于一般精度。 body.clientHeight)this.width=body.clientHeight" border=0> 对于500mm以上的尺寸，GB/T14486-1993并没有定义。目前，塑料件尺寸大于500mm的不在少数，以后大尺寸的塑料制品也将越来越多。这些制品也应该有
