1.结构设计说明
主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如：正负零以下应采用水泥砂浆，以上采用混合砂浆。等等。
2. 各层的结构布置图，包括:
(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用
对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6@250, 混凝土C20。应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。尽量用二级钢包括直径φ10的二级钢。钢
筋宜大直径大间距，但间距不大于200, 间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。
当板的形状不同但配筋相同时也可编为一个板号。宜全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板因电线管过多有可能要加大板厚。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200。板顶标高不同时，板的上筋应断开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下应加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，并双向双排配筋，附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以
1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按
此配筋是偏于保守的，不必再人为放大。支承在外墙上的板的负筋不宜过大，否则将对砖墙产生过大的附加弯距。一般：板厚>150时采用φ10@200；否则用φ8@200。PMCAD 生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。3.非矩形板宜减小支座配筋，增大跨中配筋。4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD生成的板配筋图为PM?.T。板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不
允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋。
(3).圈梁、构造柱布置及其剖面详图。圈梁要浇圈闭合拉通，穿过中间走廊，并隔一定距离将截面加强。注意圈粱(包括地基圈梁)在外墙楼梯、入口等处可能被截断，应在相应位置附加一道并满足搭接长度。坡屋顶为双层圈梁。单层空旷房屋层高超过4米宜在窗顶处增加一道圈梁。说明圈梁、构造柱纵筋的搭接及锚固长度。构造柱箍筋在上下端应加密。说明构造柱生根何处，当地面为刚性地面时，应将构造柱伸至基底。较大洞口两侧宜加构造柱(2.4米以上)。构造柱与下层相同的，可不标构造柱编号，但应在图中说明。圈梁、构造柱纵筋宜采用一级钢筋。为减少圈梁受温度变化的影响，和清水砖墙的立面效果，360外墙圈梁的外侧宜有120砖墙。设置构造柱后必须设置圈梁或暗圈梁。设置圈梁不一定设构造柱。斜交砖墙的交接处应增设构造柱，且构造柱间距不宜大于层高。建筑四角包括阴角，考虑到应力复杂和应力集中，应增大截面和配筋。请参照《设置钢筋混凝土构造柱多层砖房抗震技术规程JGJ/T13-94》
(4).过梁布置。核算3. 基础平面图及详图:
(1).在墙下条基宽度较宽(大于2米，部分地区可能更窄)或地基不均匀及地基较软时宜采用柔性基础。应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。(2).当基础上留洞、首层开大洞的洞口宽度大于洞底至基底高度时，如要考虑洞口范围内地基的承载力，洞口下基础应做暗梁。或将基础局部降低。
(3).素混凝土基础下不必做垫层，但其内有暗梁时应注明底部钢筋保护层厚为70，或做垫层。地下水位较高时或冬季施工时，不得做灰土基础。刚性基础一般300厚。(4).建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。地下室底板，当地基承载力满足设计要求时，可不再外伸。地下室内墙可采用砖墙，外墙宜用混凝土墙。每隔30~40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。不应设局部地下室，且地下室应有相同的埋深。地下室顶板应考虑施工时材料堆积荷载。
(5).地面以下墙体如被管沟消弱较多，应考虑抗震的不利影响，地下墙体宜加厚。
(6).抗震缝、伸缩缝在地面以下可不设缝。但沉降缝两侧墙体基础一定要分开。
(7).新建建筑物基础不宜深于周围已有基础。如深于原有基础，其基础间的净距应不少于基础之间的高差的1.5至2倍。
(8).条形基础偏心不能过大，柔性基础必要时可作成三面支承一面自由板(类似筏基中间开洞)。一般情况下，基础底部不应因荷载的偏心而与地基脱开。
(9).当有独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。独立基础是介于钢筋混凝土和素混凝土之间的结构。(10).基础圈梁在建筑入口处或底层房间地面下降处应调低标高。当基础圈梁顶标高为-0.060时可取消防潮层。当地基不均匀时基底应增设一道基础圈梁。
(11).基础平面图上应加指北针。
(12).基础底板混凝土不宜大于C30。
(13).在软土地基上的建筑应控制建筑的总沉降量，在地基较不均匀地区应控制建筑的沉降差，砖混结构对差异沉降很敏感。因建筑的实际沉降和计算值是有差异的，很难算准，所以应从构造上入手，采用整体性强的基础形式。
(14).可用JCCAD软件自动生成基础布置和基础详图。应注意，在使用砖混抗震验算菜单产生的砖混荷载生成基础图时，其墙下荷载为整片墙的平均压力，墙体各段的荷载差异较大时，荷载较大处的墙下基础是不安全的，应人工调整。生成的基础平面图名为
JCPM.T，生成的基础详图名为JCXT?.T
请参照《建筑地基基础设计规范GBJ7-89》和各地方的地基基础规程。
4. 暖沟图及基础留洞图:
(1).沟盖板在遇到楼梯间和电线管时下降(500)，室外暖沟上一般有400厚的覆土。
(2).注明暖沟两侧墙体的厚度及材料作法。暖沟较深时应验算强度。
(3).基础留洞大于400的应加过梁，暖沟应加通气孔
(4).基础埋深较浅时暖沟入口底及基础留洞有可能比基础还低，此时基础应局部降低。
(5).首层有门洞处不能用挑砖支承沟盖板
(6).湿陷性黄土地区或膨胀土地区暖沟做法不同于一般地区。应按湿陷性黄土地区或膨胀土地区的特殊要求设计。
(7).暖沟一般做成1200宽，1000的在维修时偏小。
5. 楼梯详图:
(1).应注意：梯梁至下面的梯板高度是否够，以免碰头，尤其是建筑入口处。
(2).梯段高度高差不宜大于20，以免易摔跤
(3).两倍的梯段高度加梯段长度约等于600。幼儿园楼梯踏步宜120高。
(4).楼梯折板、折梁阴角在下时纵筋应断开，并锚入受压区内La，折梁还应加附加箍筋
(5).楼梯的建筑做法一般与楼面做法不同，注意楼梯板标高与楼面板的衔接。
(6).楼梯梯段板计算方法：当休息平台板厚为80～100，梯段板厚100～130，梯段板跨度小于4米时，应采用1/10的计算系数，并上下配筋；当休息平台板厚为80～100，梯段板厚160～200，梯段板跨度约6米左右时，应采用1/8的计算系数，板上配筋可取跨中的1/3～1/4，并不得过大。此两种计算方法是偏于保守的。任何时候休息平台与梯段板平行方向的上筋均应拉通，并应与梯段板的配筋相应。
(7).注意当板式楼梯跨度大于5米时，挠度不容易满足。应注明加大反拱。
6. 梁、柱详图:
(1).梁上集中力处应附加箍筋和吊筋，宜优先采用附加箍筋。梁上小柱和水箱下, 架在板上的梁, 不必加附加筋。
(2).折梁阴角在下时纵筋应断开，并锚入受压区内La，还应加附加箍筋
(3).梁上有次梁时，应避免次梁搭接在主梁的支座附近，否则应考虑由次梁引起的主梁抗扭，或增加构造抗扭纵筋和箍筋。
(4).有圆柱时，地下部分应改为方柱，方便施工。圆柱纵筋根数最少为8根，箍筋用螺旋箍，并注明端部应有一圈半的水平段。方柱箍筋宜使用井字箍，并按规范加密。角柱应增大纵筋并全柱高加密箍筋。幼儿园不宜用方柱。
(5).原则上柱的纵筋宜大直径大间距，但间距不宜大于200。梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。布筋时应将纵筋等距，箍筋肢距可不等。
(6).梁高大于300，并与构造柱相连接的进深梁，在梁端1.5倍梁高范围内箍筋宜加密。端部与框架梁相交或弹性支承在墙体上的次梁，梁端支座可按简支考虑，但梁端箍筋应加密。
(7).考虑抗扭的梁，纵筋间距不应大于300和梁宽，即要求加腰筋，并且纵筋和腰筋锚入支座内La。箍筋要求同抗震设防时的要求。
(8).反梁的板吊在梁底下，板荷载宜由箍筋承受，或适当增大箍筋。梁支承偏心布置的墙时宜做下挑沿。
(9).挑梁宜作成等截面(大挑梁外露者除外)。与挑板不同，挑梁的自重占总荷载的比例很小，作成变截面不能有效减轻自重。变截面挑梁的箍筋，每个都不一样，难以施工。变截面梁的挠度也大于等截面梁。挑梁端部有次梁时，注意要附加箍筋或吊筋。(10).梁上开洞时，不但要计算洞口加筋，更应验算梁洞口下偏拉部分的裂缝宽度。一般挑梁根部不必附加斜筋，除非受剪承载力不足。梁从构造上能保证不发生冲切破坏和斜截面受弯破坏。
(11).梁净高大于500时，宜加腰筋，间距200，否则易出现垂直裂缝。挑梁出挑长度小于梁高时，应按牛腿计算。
(12).梁应按层编号，如L-1-XX，1指1层，XX为梁的编号。
7. 关于墙体问题:楼梯间的墙体水平支撑较弱，顶层墙体较高，在8度和9度时，顶层楼梯间横墙和外墙宜沿墙高每隔500设2φ6的通长筋，9度时，在休息平台处宜增设一钢筋带。顶层, 为防止墙体裂缝, 可采取如下措施: 保温层聚苯板由45加厚。为防止聚苯板在施工时被踩薄，可用水泥聚苯板代替普通聚苯板。圈梁加高, 纵筋直径加大。架设隔热层, 不采用现浇板带加预制板(为了解决挑檐抗倾覆)的方式。顶部山墙全部、纵墙端部（宽度为建筑宽度B/4范围）在过梁以上范围加钢筋网片。构造柱至洞口的墙长度小于300时，应全部做成混凝土的，否则难以砌筑。小截面的墙(<600)如窗间墙应做成混凝土的。否则无法砌墙或受压强度不够。注意：在砖混结构中(尤其是3层及以下)，可以取消部分横墙，改为轻隔墙，以减轻自重和地震力，减小基础开挖，也方便以后的房间自由分隔，不必每道墙均为砖墙。多层砌体房屋的局部尺寸限值过严，一般工程难以满足，在增设构造柱后可放宽。
8. 重点注意:
(1).抗震验算时不同的楼盖及布置(整体性)决定了采用刚性、刚柔、柔性理论计算。抗震验算时应特别注意场地土类别。大开间房屋，应注意验算房屋的横墙间距。小进深房屋，应注意验算房屋的高宽比。外廊式或单面走廊建筑的走廊宽度不计入房间宽度。应加强垂直地震作用的设计，从震害分析，规范要求的垂直地震作用明显不足。
(2).雨蓬、阳台、挑沿及挑梁的抗倾覆验算，挑梁入墙长度为1.2L(楼层)、2L(屋面)。大跨度雨蓬、阳台等处梁应考虑抗扭。考虑抗扭时，扭矩为梁中心线处板的负弯距乘以跨度的一半。
(3).梁支座处局部承压验算(尤其是挑梁下)及梁下梁垫是否需要(6米以上的屋面梁和4.8米以上的楼面梁一般要加)。支承在独立砖柱上的梁，不论跨度大小均加梁垫。与构造柱相连接的梁进行局部抗压计算时，宜按砌体抗压强度考虑。梁垫与现浇梁应分开浇注。局部承压验算应留有余地。
(4).由于某些原因造成梁或过梁等截面较大时，应验算构件的最小配筋率。
(5).较高层高(5米以上)的墙体的高厚比验算,不能满足时增加一道圈梁。
(6).楼梯间和门厅阳角的梁支撑长度为500，并与圈梁连接。
(7).验算长向板或受荷面积较大的板下预制过梁承载力。
(8).跨度超过6米的梁下240墙应加壁柱或构造柱,跨度不宜大于6.6米，超过时应采取措施。如梁垫宽小于墙宽，并与外墙皮平, 以调整集中力的偏心。
(9).当采用井字梁时，梁的自重大于板自重，梁自重不可忽略不计。周边一般加大截面的边梁或构造柱。
(10).问清配电箱的位置，防止配电箱与洞口相临，如相临，洞口间墙应大于360，并验算其强度。否则应加一大跨度过梁或采用混凝土小墙垛，小墙垛的顶、底部宜加大断面。
严禁电线管沿水平方向埋设在承重墙内。
(11).电线管集中穿板处，板应验算抗剪强度或开洞。竖向穿梁处应验算梁的抗剪强度。
(12).构件不得向电梯井内伸出, 否则应验算是否能装下。
(13).验算水箱下、电梯机房及设备下结构强度。水箱不得与主体结构做在一起。
(14).当地下水位很高时，砖混结构的暖沟应做防水。一般可做U型混凝土暖沟，暖气管
通过防水套管进入室内暖沟。有地下室时，混凝土应抗渗，等级S6或S8，混凝土等级应大于等于C25，混凝土内应掺入膨胀剂。混凝土外墙应注明水平施工缝做法(阶梯式、企口式或加金属止水片)，一般加金属止水片，较薄的混凝土墙做企口较难。
(15).上下层(含暖沟)洞口错开时，过粱上墙体有可能不能形成拱，所以过粱所受荷载不
应按一般过粱所受荷载计算，并应考虑由于洞口错开产生的小墙肢的截面强度。
(16).突出屋面的楼电梯间的构造柱应向下延伸一层，不得直接锚入顶层圈梁。错层部位
应采取加强措施。出屋面的烟筒四角应加构造柱或按97G329(七)P3地震区做法。女儿墙内加构造柱，顶部加压顶。出入口处的女儿墙不管多高，均加构造柱，并应加密。错层处可加一大截面圈梁，上下层板均锚入此圈梁。
(17).砖混结构的长度较长时应设伸缩缝。高差大于6米和两层时应设沉降缝。
(18).在地震区不宜采用墙梁，因地震时可能造成墙体开裂，墙和混凝土梁不能整体工作。
如果采用，建议墙梁按普通混凝土梁设计。也不宜采用内框架。
(19).当建筑布局很不规则时，结构设计应根据建筑布局做出合理的结构布置，并采取相
应的构造措施。如建筑方案为两端较大体量的建筑中间用很小的结构相连时(哑铃状)，此时中间很小的结构的板应按偏拉和偏压考虑。板厚应加厚，并双层配筋。
(20).较大跨度的挑廊下墙体内跨板传来的荷载将大于板荷载的一半。挑梁道理相同。
(21).挑梁、板的上部筋，伸入顶层支座后水平段即可满足锚固要求时，因钢筋上部均为
保护层，应适当增大锚固长度或增加一10d的垂直段。
(22).应避免将大梁穿过较大房间，在住宅中严禁梁穿房间。
(23).构造柱不得作为挑梁的根。
9. 常用砖墙自重(含双面抹灰)：120墙：2.86，240墙：5.24，360墙：7.62，490墙：9.99
KN/M2。
10.关于降水问题：当有地下水时，应在图纸上注明采取降水措施，并采取措施防止周围
建筑及构筑物因降水不能正常使用(开裂及下沉)，及何时才能停止降水(通过抗浮计算决定)。
11. 进行普通砖混结构设计时，设计人员还应掌握如下设计规范：建筑结构荷载规范、
抗震规范、混凝土结构设计规范等。并应考虑当地地方性的建筑法规。设计人员应熟悉当地的建筑材料的构成、货源情况、大致造价及当地的习惯做法，设计出经济合理的结构体系
钢筋混凝土框架结构体系概述
框架结构是由钢筋混凝土主梁、次梁和柱形成的框架作为建筑物的骨架，梁和柱之间的连接为刚性结点。屋盖、楼板上的荷载通过板传递给梁，由梁传递到柱，由柱传递到基础。框架结构的墙体全部为自承重墙，只起分隔和围护作用，砖墙的重量通过梁、板传给柱。有
时填充墙的刚度大于竖向柱的刚度，对结构抗震极为不利，所以不宜采用实心粘土砖作填充墙，减少结构的自重和荷载，减弱隔墙的刚度。框架结构的特点是不受楼板跨度的限制，能为建筑提供灵活的使用空间，但抗震性能差。框架结构中梁柱构件截面较小，因此框架结构的承载力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑。为了增强结构的抗震能力，设计时遵循以下原则：“强柱弱梁、强剪弱弯、强节点强锚固。”框架结构构成：屋盖与楼板、框架梁、框架柱、柱基础、框架墙。

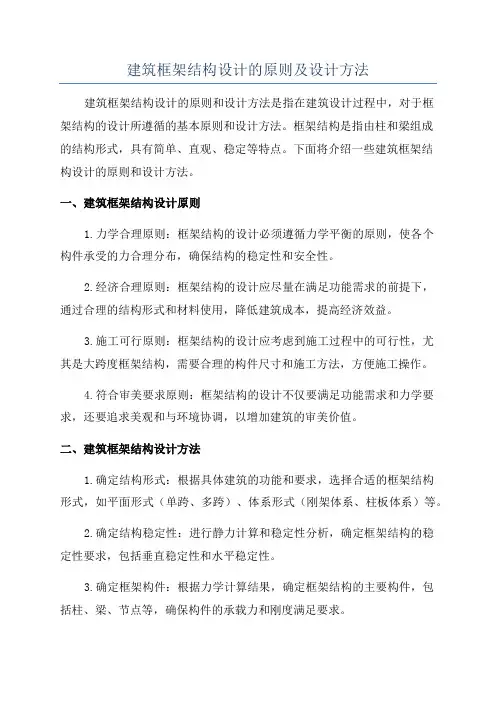

框架结构通用性原则

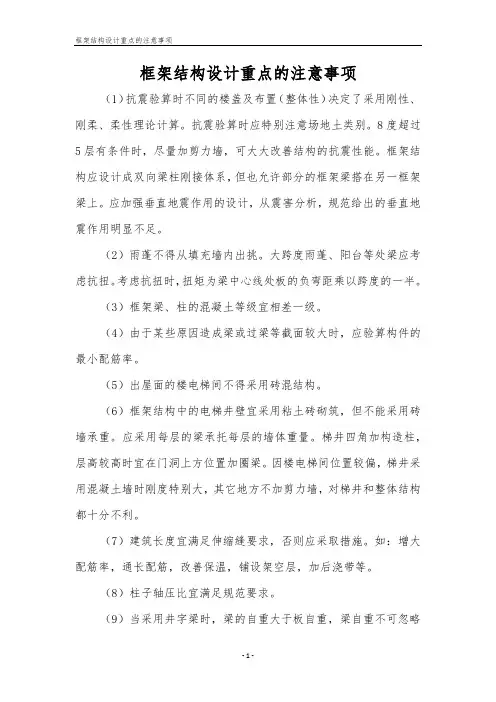

抗震验算时，不同的楼盖及布置（整体性）决定了采用刚性、刚柔、柔性理论计算。抗震验算时应特别注意场地土类别，8度超过5层有条件时，尽量加剪力墙，可大大改善结构的抗震性能。框架结构应设计成双向梁柱刚接体系，但也允许部分的框架梁搭在另一框架梁上。应加强垂直地震作用的设计，从震害分析，规范给出的垂直地震作用明显不足。雨蓬不得从填充墙内出挑。大跨度雨蓬、阳台等处梁应考虑抗扭。考虑抗扭时，扭矩为梁中心线处板的负弯距乘以跨度的一半。框架梁、柱的混凝土等级宜相差一级。出屋面的楼电梯间不得采用砖混结构。框架结构中的电梯井壁宜采用粘土砖砌筑，但不能采用砖墙承重。应采用每层的梁承托每层的墙体重量。梯井四角加构造柱，层高较高时宜在门洞上方位置加圈梁。因楼电梯间位置较偏，梯井采用混凝土墙时刚度很大，其它地方不加剪力墙，对梯井和整体结构都十分不利。建筑长度宜满足伸缩缝要求，否则应采取措施。如：增大配筋率，通长配筋，改善保温，铺设架空层，加后浇带等。构件不得向电梯井内伸出，否则应验算是否影响电梯安装，电梯井处柱可外移或做成L型柱。验算水箱下、电梯机房及设备下结构强度。水箱不得与主体结构做在一起。有地下室时，混凝土应抗渗，等级S6或S8，混凝土等级应大于等于C25，混凝土内应掺入膨胀剂，地下室混凝土外墙应注明水平施工缝做法，一般加金属止水片，较薄的混凝土墙做企口较难。错层部位应采取加强措施。女儿墙内加构造柱，顶部加压顶，出入口处的女儿墙不管多高，均加构造柱，并应加密。错层处可加一大截面梁，上下层板均锚入此梁。当建筑布局很不规则时，结构设计应根据建筑布局做出合理的结构布置，并采取相应的构造措施。如建筑方案为两端较大体量的建筑中间用很小的结构相连时（哑铃状），此时中间很小的结构的板应按偏拉和偏压考虑，板厚应加大，并配置双层双向筋。进行框架结构设计时，应符合建筑结构荷载规范、抗震规范、混凝土结构设计规范等，并应考虑当地地方性的建筑法规。设计人员应熟悉当地的建筑材料的构成、货源情况、大致造价及当地的习惯做法，设计出经济合理的结构体系。
柱的分类与构造及受力特征
柱是一种受压构件，有偏心受压和轴心受压。柱按形状有矩形柱和圆柱。剪力墙结构体系中的约束边缘构件和构造边缘构件与框架柱的受力特征不同，故不能归入框架柱范畴。异形框架结构中的异形柱是一种特殊的柱。
圆柱纵筋根数最少为8根，箍筋宜采用螺旋箍，圆柱端部应有一圈半的水平段。幼儿园不宜用方柱，宜采用圆柱。原则上柱的纵筋宜大直径大间距，但间距不宜大于200㎜，加密区间距一般为100㎜，柱纵筋绑扎搭接接头范围内箍筋间距取100㎜和5倍柱纵筋之间的小值。当柱纵筋有不同直径时按小者，但柱构造纵筋除外。柱断面不宜过小，否则梁纵筋锚入柱内的水平段投影长度不能满足0.45La的要求，如果不满足应增大柱的截面或者用较小直
径梁纵筋代换。异型柱结构，柱截面较小，梁纵筋一排根数不宜过多，柱端部纵筋不宜过密，否则节点混凝土浇筑困难。当有部分矩形柱部分异型柱时，应注意异型柱的刚度要和矩形柱相接近，不要相差太大。柱应尽量采用高强度混凝土来满足轴压比的限制，减小断面尺寸。因填充墙和中间梁形成的短柱箍筋应全高加密，短柱纵筋不宜过大。角柱、楼梯间柱增大纵筋并箍筋全高加密。独立柱上或柱的中部有纯悬挑梁时，挑梁长度应有限制，挑梁配筋要增大。考虑到竖向地震作用，柱子的轴压比及配筋宜留有余地。地震力或风力尽量按抗侧移刚度分配。较大直径的钢筋连接宜用机械连接取代焊接，机械连接可靠并易于检查。机械连接接头位置可任意，但一次截断的钢筋不大于50%，接头位置应错开35d，一根柱纵筋不宜有多个接头。
梁的分类与构造及受力特征
梁是一种受弯构件。梁按断面外形尺寸分，可分为矩形梁、工字梁、T形梁、工字薄腹梁等。梁按受力状态分，可分为简支梁、连续梁、悬臂梁等。当梁的两端搁置在墙或柱上，受墙、柱嵌固作用很小时，可看成一端固定交接，另一端可平动的简支梁。当跨度太大简支梁不能满足经济要求时，在两端支座之间增设若干个中间支座，为连续梁。
梁上有次梁处（包括挑梁端部）应附加箍筋和吊筋，宜优先采用附加箍筋。当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。外部框架梁尽量做成外皮与柱外皮齐平。梁也可偏出柱边一较小尺寸。梁与柱的偏心可大于1/4柱宽，并宜小于1/3柱宽。折梁外阳角纵筋贯通，内阴角处纵筋应断开相互锚固，并增加附加箍筋。梁上部纵筋不能在支座处连接，宜在梁跨中三分之一范围内连接，梁下部纵筋不能在跨中连接，应在支座内锚固，也可贯通支座减少支座内钢筋拥挤现象，梁下部纵筋也可在支座外连接，但应避开梁箍筋加密区。原则上梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。梁宽大于350时，应采用四肢箍。计算梁内箍筋宽度时应将梁纵筋等距，箍筋肢距可不等。小断面的连续梁或框架梁，上、下部纵筋均应采用同直径的。端部与框架梁相交或弹性支承在墙体上的次梁，梁端支座可按简支考虑，但梁端箍筋应加密。考虑抗扭的梁，要求加腰筋，并且纵筋和腰筋锚入支座内LaE。设计反梁的板纵筋应置于梁下部纵筋之上。梁支承偏心布置墙时宜做下挑沿。挑梁宜作成等截面（大挑梁外露者除外），与挑板不同，挑梁的自重占总荷载的比例很小，作成变截面不能有效减轻自重。变截面挑梁的箍筋，每个都不一样，增加施工难度。变截面梁的挠度也大于等截面梁。挑梁端部有次梁时，注意要附加箍筋。一般挑梁根部不必附加鸭筋，除非受剪承载力不足。对于大挑梁，梁的下部宜配置受压钢筋以减小挠度，挑梁配筋应有余地。梁上开洞时，不但要计算洞口加筋，更应验算梁洞口下偏拉部分的裂缝宽度。梁从构造上能保证不发生冲切破坏和斜截面受弯破坏。梁净高大于450时，宜设置腰筋，间距不大于200㎜，否则易出现垂直裂缝。挑梁出挑长度小于梁高时，应按牛腿计算或按深梁构造配筋。尽量避免长高比小于4的短梁，采用时箍筋应全梁加密，梁上筋通长，梁纵筋不宜过大。采用扁梁时，应注意验算变形。扁梁宽度不必过大，只要钢筋能正常摆下及受剪满足即可。因为在挠度计算时，梁宽对刚度影响不大，加宽一倍，挠度减小20%左右。相对来讲，增大钢筋更经济，钢筋加大一倍，挠度减小60%左右，同时梁的上筋应大部分通长布置，以减小混凝土徐变对挠度的增大，如果上筋不小于下筋，挠度减小20%。框架梁高取1/10~1/15跨度，扁梁宽可取到柱宽的两倍。扁梁的箍筋应延伸至另一方向的梁边。当一宽框架梁托两排间距较小的柱时，可加一刚性挑梁，两个柱支承在刚性挑梁的端头。由于某些原因造成梁截面较大时，应验算构件的最小配筋率。电线管竖向穿梁处应验算梁的抗剪强度。当采用井字梁时，井字梁不互为支座，一般以周边与框架柱相连的大截面梁作支座。框架填充墙一般为轻墙，过梁一般不采用预制混凝土过梁，而是现浇梁带。
现浇板的分类、构造及受力特征
现浇板按受力可分为简支板、连续板、悬臂板。现浇板按长宽比和受支承条件影响，又可分为单向板和双向板。从受力特征分析，单向板实际上相当于宽度大而高度低的梁。单向板荷载向两边支承传递，双向板向四边支承传递。
电线管集中穿板处，板应验算抗剪强度或开洞形成管井。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。管弄井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）宜尽量用大跨度板，不在房间内（尤其是住宅）加次梁。板的上部纵筋伸入支座后即使水平段满足锚固要求时也要增加弯折，弯折长度为不小于10d。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。现浇板的配筋尽量用二级钢，除吊钩外，不宜采用一级钢。一级钢虽然有很好的延性但抗拉强度低，施工难度大。钢筋宜大直径大间距，但间距不大于200，钢筋直径类型也不宜过多。板编号和钢筋编号不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。分布筋一般为φ6@250，温度影响较大处可为φ8@200，板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋（包括内墙上的阳角）现浇挑板阴角的板下宜加斜筋。顶层应采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不宜采用予制板加整浇层方案。L、T 或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：如板厚>150时采用φ10@200。单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。非矩形板宜减小支座配筋，增大跨中配筋。基础底板和人防结构一般可按塑性计算，但结构自防水、不允许出现裂缝和对防水要求严格的建筑，如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋。挑板挑出长度大于2米时宜配置板下构造筋，较长外露挑板（包括竖板）宜配温度筋。挑板内跨板上筋长度应大于等于挑板出挑长度，尤其是挑板端部有集中荷载时。内挑板端部宜加小竖沿，防止清扫时灰尘落下。当顶层阳台的雨搭为无组织排水时，雨搭出挑长度应大于其下阳台出挑长度100，顶层阳台必须设雨搭。挑板配筋应有余地，并应采用大直径大间距钢筋，给工人以下脚的地方，防止踩弯。挑板内跨板跨度较小，跨中可能出现负弯距，应将挑板支座的负筋伸过全跨。挑板端部板上筋通常兜一圈向上，但当钢筋直径大于等于12时是难以施工的，应另加筋。板上开洞（厨、厕、电气及设备）洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。在楼板上所开大洞，周边加小梁，或板适当加厚加暗梁。
基础的分类与构造及受力特征
基础可分为筏形基础、箱形基础、独立基础、条形基础和桩承台基础等。

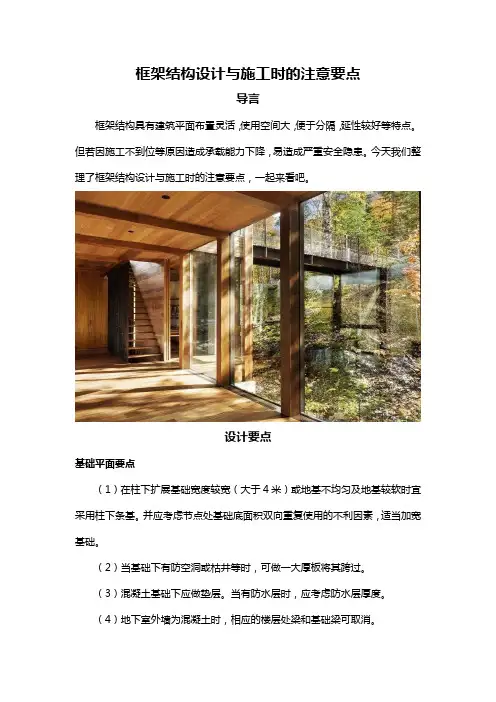

独立基础偏心不能过大，必要时可与相近的柱做成柱下条基。柱下条形基础的底板偏心也不能过大，必要时可作成三面支承一面自由板（类似筏基中间开洞）两根柱的柱下条基的荷载重心和基础底版的形心宜重合，基础底板可做成梯形或台阶形，或调整挑梁两端的出挑长度。采用独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。独立基础是介于钢筋混凝土和素混凝土之间的结构。面积不大的独立基础宜采用锥型基础，方便施工。独立基础的拉梁宜通长配筋，其下应垫焦碴。柱下扩展基础宽度较宽（大于4米）或地基不均匀及地基较软时宜采用柱下条基。并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础当基础下有防空洞或枯井等时，可做一大厚板将其跨过。混凝土基础下应做垫层，当有防水层时，应考虑防水层厚度。基础埋深大于3米时，宜做地下室。当地基承载力满足设计要求时，地下室底板可不再外伸以利于防水。设置地下室可降低地基的附加应力，提高地基的承载力（尤其是在周围有建筑时有用），减少地震作用对上部结构的影响。不应设局部地下室，且地下室应有相同的埋深。地下室外墙为混凝土时，相应的楼层处梁和基础梁可取消。新建建筑物基础不宜深于周围已有基础。如深于原有基础，其基础间的净距应不少于基础之间的高差的1.5至2倍，否则应打抗滑移桩，防止原有建筑的破坏。建筑层数相差较大时，应在层数较低的基础方格中心的区域内垫焦碴来调整基底附加应力。拉梁顶标高宜高，否则基础砖墙高度较高。底层内隔墙一般不用做基础，可将地面的混凝土垫层局部加厚。考虑到一般建筑沉降为锅底形、结构的整体弯曲和上部结构和基础的协同作用，顶、底板钢筋应拉通（多层的负筋可截断1/2或1/3），且纵向基础梁的底筋也应拉通。基础底板混凝土不宜大于C30，一是没用，二是容易出现裂缝。基础底面积不应因地震附加力而过分加大，否则地震安全了而常规情况下反而沉降差异较大，本末倒置。
框架结构毕业设计任务书和指导书 1 2020年4月19日
毕业设计基本要求 1目的 （1）综合运用所学专业理论知识与设计技能，处理建筑设计中有关方针、政策、功能、经济、安全、美观等方面的问题。解决总体、单体、空间等关系，以创造富有时代气息的优美建筑形象与环境。依据建筑设计完成结构体系的布置、结构在各种荷载工况下的计算、构造和施工图。 （2）掌握一般建筑工程的设计思路，进而举一反三熟悉有关建筑工程的设计、施工、预算等建设过程。为即将走上工作岗位奠定基础。 （3）学以致用，学习科学技术和技能的目的是应用。一个工程师在设计、建设实际工程中应具备的知识，都是我们在毕业设计中应予以加强的。因此深切领悟总体概念设计、掌握具体理论设计和实际工程技术处理措施的结合作为重点来训练。 （4）树立正确的设计思想，全面对待建筑与结构的关系， 2 2020年4月19日
培养勤奋、严谨、认真的工作作风及分析解决一般工程技术问题的能力。 （5）掌握调查研究、理论联系实际的学习方法，养成既能独立思考，又能相互配合密切合作的工作态度。 （6）使学生对一般工业与民用建筑的土建设计的内容和构成有比较全面的了解，并熟悉有关设计标准、规范、手册和工具书，增强毕业后到生产第一线工作的适应能力。 2成果形式及要求 （1）计算书和说明书： 字数应不少于1万字，书写要工整，字迹要清楚，可采用计算机打印。计算书内容要阐明设计依据或标准，方案构思、特点、必要的经济指标，结构选型、构造处理、材料特点及计算上的主要问题，还应包括结构计算全过程，计算要正确、完整、思路清晰、简图明了。计算书格式：应严格按照毕业设计手册中的要求。 （2）图纸： 3 2020年4月19日
砼框架结构设计手算步骤 一．确定结构方案与结构布置 1．结构选型是否选用框架结构应先进行比较。根据何广乾的模糊评判法，砼结构8~18层首选框剪结构，住宅、旅馆则首选剪力墙。对于不需要电梯的多层采用框架较多。 2．平面布置注意L,l,l’,B的关系。 3．竖向布置注意高宽比、最大高度（分A、B两大类，B类计算和构造有更严格的要求），力求规则，侧向刚度沿竖向均匀变化。 4．三缝的设置按规范要求设置，尽量做到免缝或三缝合一。 5．基础选型对于高层不宜选用独立基础。但根据国勤兄的经验，对于小高层当地基承载力标准值300kpa 以上时可以考虑用独基。 6．楼屋盖选型 高层最好选用现浇楼盖 1）梁板式最多的一种形式。有时门厅，会议厅可布置成井式楼盖，其平面长宽比不宜大于1.5，井式梁间距为2.5~3.3m，且周边梁的刚度强度应加强。采用扁梁高度宜为1/15~1/18跨度，宽度不超过柱宽50，最好不超过柱宽。 2）密肋梁方形柱网或接近方形，跨度大且梁高受限时常采用。肋梁间距1~1.5m，肋高为跨度的1/30~1/20，肋宽150~200mm。 3）无梁楼盖地震区不宜单独使用，如使用应注意可靠的抗震措施，如增加剪力墙或支撑。 4）无粘结预应力现浇楼板一般跨度大于6m，板厚减薄降低层高，在高层中应用有一定技术经济优势。在地震区应注意防止钢筋端头锚固失效。 5）其他 二．初步确定梁柱截面尺寸及材料强度等级 1．柱截面初定分抗震和非抗震两种情况。对于非抗震，按照轴心受压初定截面。对于抗震，Ac=N/(a*fc) N=B*F*Ge*n B=1.3（边柱），1.2（等跨中柱），1.25（不等跨中柱）Ge=12~15kN/m2 a为轴压比fc为砼抗压强度设计值F为每层从属面积n为层数。框架柱上下截面高度不同时，每次缩小100~150为宜。为方便尺寸标注修改，边柱一般以墙中心线为轴线收缩，中柱两边收缩。柱截面与标号的变化宜错开。 2．梁截面初定梁高为跨度的1/8~1/14，梁宽通常为1/2~1/3梁高。其余见前述。对于宽扁梁首先应注意满足挠度要求，否则存在梁板协调变形的复杂内力分析问题。梁净跨与截面高度之比不宜小于4。框架梁宽不宜小于1/2柱宽，且不小于250mm。框架梁的截面中心线宜与柱中心线重合，当必须偏置时，同一平面内的梁柱中心线间的偏心距不宜大于柱截面在该方向的1/4。 3．砼强度等级一级现浇不低于C30，其余不低于C20。 三．重力荷载计算 1．屋面及楼面永久荷载标准值分别计算各层 2．屋面及楼面可变荷载标准值 3．梁柱墙门窗重力计算 4．重力荷载代表值=自重标准值+可变荷载组合值+上下各半层墙柱等重量 可变荷载组合值系数：雪、屋面积灰为0.5，屋面活荷载不计，按实际考虑的各楼面活荷载为1。将各层代表值集中于各层楼面处。 四．框架侧移刚度计算 计算梁柱线刚度，计算各层D值，判断是否规则框架。分别计算框架纵横两个方向。 五．计算自振周期 T1=（0.6或0.7）X1.7Xsqrt(Ut) Ut___假想把集中在各层楼面处的重力荷载代表值作为水平荷载而算得的结构顶点位移。0.6或0.7为考虑填充墙的折减系数。对于带屋面局部突出的房屋，Ut应取主体结构顶点位移，而不是突出层位移。此时将
建筑工程 设计说明 一、建筑层数：三层结构形式：框架结构 建设总高度：12.45m 安全等级：二级 室内外高差：450mm 屋面防水等级：二级 耐火等级：二级设计抗震烈度：8度 二、1.尺寸单位：图中尺寸单位除注明者外，柱高以米计，其他均以毫米计。 2.室内±0.0001高出室外0.45m,±0.000相应的绝对标高放线时由甲方与施工单位现场确定。 3.墙体材料：250厚混凝土砌块。 4.地面排水：a.各有水房间找1%坡，坡向地漏。 b.入口处平台向室外找坡1%，找坡后完成面高处低于室内完成面20mm。 5.门窗：a.外门窗坐樘中。 b.内门坐樘开启方向为平开。 c.所有开启扇处均加以设纱扇、纱窗。 6.油漆维护：所有外露铁件均刷银粉漆，做法图集。 7.构造柱做法详见图16。 8.防潮层做法：在墙体0.060处铺设20厚1∶2水泥砂浆加5%防水粉。 三、建筑构造用料做法： 1.地面：地16＃陶瓷地砖地面用于卫生间外地面见详细做法 地26＃陶瓷地砖卫生间地面用于卫生间见详细做法 2.楼面：楼16＃陶瓷地砖楼面用于除卫生间外楼面 楼26＃陶瓷地砖卫生间楼面用于卫生间 楼36＃PVC塑胶卷材楼面（做详见说明）用于净化区部分楼面 3.踢脚：踢脚16＃.面砖踢脚用于除卫生间外楼地面部分 4.墙裙：裙16＃釉面砖墙裙用于卫生间部分 5.室内墙面：内墙16＃水泥砂浆墙面用于除踢脚墙裙以外部分 6.天棚：顶16＃.彩钢板吊顶吊顶采用50厚彩钢复合析，内填不燃材料 顶26＃.水泥砂浆顶棚要求耐火等级不低于1.0小时，用于净化区，吊顶高2.2m。 7.外墙面：外墙16＃涂料外墙面见立面图 涂料16＃乳胶漆 8.屋面：屋16＃.高聚改性沥青卷材防水层面 9.台阶：台16＃.地砖面层台阶
框架结构设计步骤及要点 1. 结构设计说明： 主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如混凝土的含碱量不得超过3kg/m3等等。 2. 各层的结构布置图：包括: (1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6250, 混凝土C20。纯框架结构一般不需要加整浇层。构造柱处不得布预制板。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。 (2).现浇板的配筋(板上、下钢筋，板厚尺寸)。板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排钢筋多少上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间(尤其是住宅)加次梁。说明分布筋为φ8200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括墙上的阳角)。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>150时采用φ10200；否则用φ8200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。 2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。 3.非矩形板宜减小支座配筋， .资料. . .
结构设计总说明 一、概述 1.1本工程为暨南大学旅游学院教学楼，6层，结构采用现浇混凝土 框架结构，建筑物总高21.6米,相对标高±0.000等于于绝对设计 标高28.300m 1.2本工程主要依据除另行注明者外，均按初步设计审批文件、岩土工程勘察报告和以下建筑工程现行设计规范： 1、建筑工程抗震设防分类标准（GB50223-2008）； 2、建筑结构荷载规范（GB50009-2012）； 3、混凝土结构设计规范（GB50010-2010）； 4、建筑抗震设计规范（GB50011-2010）； 5、建筑地基基础设计规范（GB50007-2011）； 6、建筑地基处理技术规程（JGJ79-2012）； 1.3建筑设计使用年限：50年；结构安全等级：二级；抗震设防分类：丙类 1.4本工程抗震设计的类别和等级： 1.5本工程主要使用荷载（标准值，KN/m2）：荷载根据《GB50009-2012》 规定按功能分区选用。基本风压：W=0.75KN/m2（50年一遇）；地面 粗糙度类别：C类 1.6本工程设计未考虑冬季施工措施，施工单位应根据有关施工规范自定。施工单位在整个施工过程中应严格遵守国家现行的各项施工
质量验收规范，如按施工规范对跨度较大的梁、板起拱等 1.7未经技术鉴定或设计许可，不得改变结构的用途和使用环境。1.8本工程图纸中的标高单位均为m（米），尺寸单位均为mm(毫米)。 二、材料 2.1混凝土 2.1.1混凝土强度等级：（混凝土施工中应采取有效措施防止开裂）基础垫层为C15；基础梁为C25，楼梯间梯段板为C30，基础及 ±0.000以下外墙混凝土抗渗等级P6,基础梁保护层：有垫层40mm 2.1.2结构混凝土环境类别及耐久性要求： 基础及与土壤接触部位、露天构件为二b类，卫生间等室内潮湿环境为二a类，其余为一类。 耐久性要求如下： 2.2钢筋：为H PB300钢筋；为HRB335钢筋；为HRB400钢筋；1、钢筋强度标准值应具有不小于95%的保证率。 2、抗震等级为一、二、三级的框架结构，其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度 实测值与屈服值的比值不应小于1.25；且钢筋的屈服强度实测值与 强度标准值的比值不应 大于1.3；且钢筋在最大拉应力下的总伸长率实测值不应小于9%。2.3焊条： 2.4吊钩、吊环应采用 HPB235级钢筋；受力预埋件的锚筋应采用
解释：（1）混凝土：多层框架柱混凝土强度等级可取C25、C30，高层框架柱混凝土强度等级可取C35、C40。梁混凝土强度等级可取C25、C30。 （2）钢筋：一般情况下梁、板、柱钢筋采用HRB400，梁纵筋可用HRB500。 6、框架结构楼盖形式合理选择？ 解释：（1）框架结构楼盖可采用单向主次梁、井字梁、十字梁形式。从结构合理角度考虑次梁的布置应使得单向板板跨为3.0米左右，双向板板跨为4.0米左右。（2）从建筑功能考虑，一般来说，学校、商场一般采用井字梁、十字梁较多；办公楼、会所、医院一般采用主次梁较多。 7、框架柱截面合理尺寸确定？ 解释：（1）框架结构柱截面通常由轴压比限值控制，一般情况下，柱计算轴压比=轴压比规范限值-0.1较为合适。 （2）除甲方对经济性有特殊要求时，一般情况下，多层框架柱截面尺寸改变不超过2次；高层框架柱截面尺寸改变不超过3次。 （3）柱截面形状一般为矩形（长宽比一般不超过1.5），且柱截面长边平行于结构平面短边方向。 （4）当层数为10层时，方形柱尺寸700~1000mm；当层数为5层时500~800，大柱网取大值，小柱网取小值。 8、梁截面合理尺寸确定？ 解释：（1）在正常荷载情况下，框架梁截面高度可以按L/13估算，单向次梁截面高度可以按L/15估算，双向井字梁截面高度可以按L/18估算。 （2）梁截面宽度可取为梁高的1/3~1/2。 （3）最终梁截面尺寸根据计算结果确定，一般情况下应确保绝大多数梁支座配筋率为1.2~1.6%，不宜超过2.0%，跨中配筋率为0.8~1.2%。 （4）框架梁高度一般为600~800mm，宽度一般为250~350mm；次梁截面高度为 500~600mm，宽度一般为200~250mm。 9、楼板合理厚度确定？ 解释：（1）在正常荷载及正常跨度范围内，单向板板厚约取h=L/30，双向板板厚约取h=L/38，悬臂板板厚约取h=L/10，并应使得计算配筋接近构造配筋。 （2）实际工程中一般板厚取值为100mm、120mm、150mm较多。 10、悬臂结构设计注意事项？ 解释：悬臂结构属于静定结构，安全度较低，因此设计时应适当加大安全储备（实配钢筋比计算配筋增大约30%）。悬臂梁跨度尽量控制在3.5米以内，悬臂板尽量控制在1.2米以内。如超出此范围，应特别注意挠度和裂缝的验算或采用其他结构形式（如设置斜撑等）。
1.结构设计说明 主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。 2. 各层的结构布置图，包括: （1）现浇板的配筋(板上、下钢筋，板厚尺寸)。 板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>1 50时采用φ10@200；否则用φ8@200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。3.非矩形板宜减小支座配筋，增大跨中配筋。4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD生成的板配筋图为PM?.T。板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋
框架结构设计的要点和过程 1. 结构设计说明 主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如混凝土的含碱量不得超过3kg/m3等等。 2. 各层的结构布置图，包括: (1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40,此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6@250, 混凝土C20。纯框架结构一般不需要加整浇层。构造柱处不得布预制板。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。建议使用PMCAD 的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。 (2).现浇板的配筋(板上、下钢筋，板厚尺寸)。板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用 200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排 φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间内(尤其
框架结构 目录 特点 框架结构抗震构造措施 框架结构设计的要点和过程 框架结构与框剪结构的区别 框架结构（frame structure） 框架结构住宅是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅。适合大规模工业化施工，效率较高，工程质量较好。框架结构由梁柱构成，构件截面较小，因此框架结构的承载力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时，现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑，框架结构的墙体是填充墙，起围护和分隔作用，框架结构的特点是能为建筑提供灵活的使用空间，但抗震性能差。 [编辑本段] 特点 分类 房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分有对称、不对称；按所用材料分有钢框架、钢筋混凝土框架、预应力混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。 受力特点 水平方向仍然是楼板，然后楼板应该搭在这个梁上，梁支撑在两边的柱子上，这就把重量递给了柱子，沿着高度方向传到基础的部分，即梁、板、柱构成的承重体系。框架结构的特点非常突出：所有的墙都不承重跟厂房的承重没有关系，那个承重，是板搭在梁上，梁传给了柱子，墙都是后坐上去的用于其他的轻质材料，墙都不会承重，应用的时候都很灵活，如想要大房间不要墙，就要大房间，不想要大房间，想要小的，就可以在其中用其它的轻质材料来进行房间的划分，房间划分成若干个小房间，因此它的墙不承重，及起着一个划分空间的作用，仅起着一个保温，隔热，隔声的部分。注意：框架结构：指梁、板、柱的承重体系。 应用范围 框架结构可设计成静定的三铰框架或超静定的双铰框架与无铰框架。框架钢结构常用于大跨度的公共建筑、多层工业厂房和一些特殊用途的建筑物中，如剧场、商场、体育馆、火车站、展览厅、造船厂、飞机库、停车场、轻工业车间等。 [编辑本段] 框架结构抗震构造措施
多层住宅框架结构设计实例与分析 摘要：本文基于现行规范，结合近年来参与的油田住宅项目工程实例，利用概念设计，对多层住宅框架结构的梁、柱等重要结构构件设计以及电算过程中需注意的问题进行了总结探讨，为以后类似的工程设计积累经验。 关键字：现浇板共同作用梁铰接轴压比剪跨比 Abstract：Based on the present regulation, in this paper, according to the oil field house project construction sample, through the concept design, it is necessary to conclude and discuss in the multi-layer house frame construction beam, column design and zooming process for references. Key Words: cast plate combined action; beam pin joint; axel pressure ratio; snip span ratio 一、概述 胜南社区南苑新区二期住宅，以90型2单元为例，七层框架结构，建筑物总高度为19.8m，总建筑面积为2668m2。抗震设防烈度为七度、设计地震分组为第二组，设计基本地震加速度值为0.10g。场地土类型为软弱场地土，场地类别为III类。钢筋混凝土结构抗震等级：三级；地基基础设计等级:丙级；结构的设计使用年限:50年。二、梁设计 在框架梁的弹性受力分析和承载力计算时，是否考虑现浇板的共同作用效应？如果和对梁端跨进行调整？下面结合本工程从概念设计的角度做粗浅的探讨，以利于工程的优化设计。 2.1关于现浇板共同作用的考虑 目前框架结构均采用梁板整体现浇，在水平荷载作用下，通过框架梁和现浇板的共同受弯来约束柱顶的转动，使柱子产生自上而下的反弯曲。由于梁板的共同作用，不仅提高了框架梁的截面刚度，还提高了梁端负弯矩承载能力。在现浇板共同作用下，对梁的设计采取以下措施进行调整： 2.1.1为实现“强柱弱梁”的目的，形成具有延性的结构，梁端弯矩在SATWE 程序的调整信息下调整，梁端弯矩的条幅系数取0.85； 2.1.2 本工程现浇楼板采用刚性楼板假定，考虑到现浇楼板对梁抗扭的有利作用，对梁的扭矩进行折减，折减系数取0.4； 2.1.3 梁和楼板连成一体按照“T”形截面梁工作，因此对梁的刚度进行放大，边框架梁刚度放大系数取1.2，中间框架梁取1.4.
结构设计人员绝大多数都有设计过程中出现这样那样错误的经历，有的遗漏荷载，荷载不正确，有的未考虑到施工。本人把自己或他人遇到的问题记录下来，每次设计时，都逐条核对，尽量减少错误。现整理如下，以供参考。 一、建模注意的问题 ●梁、柱等构件是否按照建筑要求与墙偏心对齐 ●纯框架结构中布置的辅助墙是否删除（PKPM中） 纯框架结构中布置墙的目的是辅助梁柱偏心对齐，符合建筑要求。 ●楼层平面荷载是否与板厚相对应 有时由于各种原因需要调整板厚，就要重新修改与之对应的板面荷载。 ●梁间墙恒载是否与梁高相对应 有时由于各种原因需要调整梁高，就要重新修改与之对应的梁间荷载。 ●梁柱偏心距离不宜大于柱截面在该方向的尺寸的1/4 尤其是边梁处，梁宽一般至少为柱截面在该方向尺寸的1/2，这样能保证偏心距离不大于柱截面在该方向尺寸的1/4。当然，如果觉得梁宽过大，抗震等级9度以下也可不必满足此要求，但梁要加腋，施工要麻烦一些。 ●楼梯平台梁高度是否能满足梯板钢筋锚固要求 对于梯板来说，直径8的三级钢所需锚固长度35x8=280，平台梁至少要200x300；直径10的三级钢所需锚固长度35x10=350，平台梁至少200x300；直径12的三级钢所需锚固长度35x12=420，平台梁至少200x300；直径14的三级钢所需锚固长度35x14=490，平台梁至少200x350；直径16的三级钢所需锚固长度35x16=560，平台梁至少200x400；直径18的三级钢所需锚固长度35x18=630，平台梁至少250x400。很少情况下梯板上部钢筋要直径18的，故一般情况下按照200x400设计平台梁，能满足绝大多数要求。 ●楼梯平台梁梁间荷载 对于楼梯处的建模，PKPM中有几种方式，其中一种就是仅在梯板处（平台梁之间）开洞，而梯板恒载和活载需要等效为线荷载加在平台梁上。要精确地计算梯板恒载是可以的，但每个工程都计算没必要，经过计算分析，恒载取9kN/m2是足够的，大多数情况下，也即板厚160mm左右取8kN/m2也是足够的，为简便起见，统一取9kN/m2；规范要求消防疏散楼梯活载取3.5kN/m2，结构设计人员可能不太会注意建筑图上哪些是消防疏散楼梯，哪些不是，因此，统一取3.5kN/m2。综上所述：恒载9kN/m2，活载3.5kN/m2。 ●框架梁上雨蓬荷载 有些情况下，由于建筑要求，没有足够的空间做雨蓬梁，雨蓬梁必须与主框架梁合二为一，也就是做在框架梁上。这时候要考虑雨蓬对框架梁的荷载作用：竖直压力和扭矩。本人处理方法是将雨蓬自重及可能的雨水重量等效为线荷载按照恒载加在框架梁上，而没有考虑扭矩。绘图时将此框架梁全长箍筋加密，加强抗扭钢筋。缺陷是无法准确度量抗扭钢筋，只能凭经验。有无更好的方法？
框架结构公寓楼结构设计 第一章施工方案与技术措施 1.1适用范围 1.1.1建设单位提供的建筑、结构、给排水和电气安装工程的设计施工图纸及概况说明。 1.1.2招标文件、各类招标答疑会议纪要及其他相关资料。 1.1.3国家和上级单位以及公司有关安全生产，文明施工的法规，规定。 1.1.4施工现场的自然条件和具体情况。（水文地质、气象环境、交通运输、供水供电等） 1.1.5本公司依据ISO9001、ISO24001、GB/T:28001建立的质量、安全、环境体系相关文件。 1.1.6现行的国家有关工程建设强制性标准： 1.1.7省、行业规程、规范： 1.1.8质量验收规范、标准： 1.1.9我国现行的其他有关施工验收规范和操作规程。 1.1.10我公司现有的技术、装备以及多年积累的类似建筑工程的施工经验资料。 本工程所设计的施工图及招标文件指定的本次招标范围内的全部工程内容。 1.2工程概况 1.2.1工程名称与现场情况
依据建设单位招标文件要求，本次招标范围为施工图所涉及的建筑、安装工程全部内容。项目占地面积亩，总建筑面积平方米。计划工期为日历天，工程质量经评定达到“一次性验收合格”等级。 1.2.2结构设计 主体工程为框架结构公寓楼，包括厨房、餐厅、卫生间、洗衣房、浴室、医疗室及办公场所，配套建设供排水、供电、绿化、硬化等附属工程。 主体结构：为地上框架、砼强度等级：详见施工图。 1.2.3安装设计 本安装工程由建筑电气、给排水工程等构成。 1.2.4本工程的设计特点与施工难点 （1）本工程位的文明施工、环境保护、现场周边安全以及组织交通运输和材料设备进出场，均要较严格，这将成为本工程的重点管理项目和主要控制内容。 （2）施工中如何最大程度的降低施工噪音，保证施工期间附近单位人员正常工作、生活秩序，以及安全施工是本工程施工管理的重点。 （3）本工程属高层建筑，应特别做好安全防护措施，防止高空坠物伤人。同时应选择适用的模板及脚手架支撑系统以确保框架结构砼的施工质量和施工安全。 （4）本工程部分结构处于雨季施工，如何采取有效措施保证冬雨季施工工作，是本工程施工质量控制点。 （5）工程施工间的相互配合、相互穿插、相互衔接尤为重要，特别是在主体施工期间的预留、预埋工作必须准确到位。
浅谈中小学教学楼框架结构设计要点 字数：1776 来源：科技致富向导2013年7期 随着我国国家标准《建筑工程抗震设防分类标准》GB50223-2008、《建筑抗震设计规范》GB50011-2010、《建筑结构荷载规范》GB50009-2012的相继实施，对中小学教学楼等主要教学用房的抗震设防在设计要求上有了较大提高，本文结合作者曾做过的某小学综合教学楼结构设计实例，浅谈一下中小学教学楼框架结构设计的要点及注意事项。 1.建筑设计 该小学主要使用功能为24班制小学+6班制幼儿园，辅以配套的办公室、实验室、合班教室及风雨操场等教学用房，地下一层设为教师用汽车、自行车停车库。 总建筑面积15672m2。其中地上建筑面积12732m2；地下建筑面积2940m2。 建筑功能分区布置如图： 根据建筑功能要求并结合结构体系布置，该小学教学用房共划为6个分区：1区为四层教学楼；2区为一层多功能阶梯教室；3区为三层连廊；4区为三层教学综合楼；5区为三层幼儿园；6区为一层风雨操场。4、5、6区下设一层地下室。 2.结构设计 2.1基本情况 六个分区中各分区均以抗震缝分成独立的结构单元，采用钢筋混凝土框架结构体系；其中2区、6区为单层框架结构体系，混凝土框架柱，以网架组成屋面空间结构。 2.3结构设计的要点及注意事项 2.3.1抗震设防分类 按照现行《建筑工程抗震设防分类标准》GB50223-2008要求，该项目属于“教育建筑中的幼儿园、小学的教学用房，其抗震设防类别应不低于重点设防类”。该规范第3.0.3-2条明确规定“重点设防类，应按高于本地区抗震设防烈度一度的要求加强其抗震措施，同时应按本地区抗震设防烈度确定其地震作用”。基于这条规范的理解为：确定抗震措施时的设防标准按八度，确定地震作用时的设防标准按七度。在这里需要注意的是，设计中处理此类问题不是单纯的将本地区设
框架结构设计经验总结 1. 结构设计说明 主要是设计依据， 抗震等级，人防等级，地基情况及承载力， 防潮抗渗做法， 活 荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在 施工图中未画出而通过说明来表达的信息。 2. 各层的结构布置图，包括： （1）现浇板的配筋（板上、下钢筋，板厚尺寸） 。 板厚一般取 1 20、 1 40、 1 60、 1 80四种尺寸或 1 20、 1 50、 1 80三种尺 寸。尽 量用二级钢包括直径? 10 （目前供货较少）的二级钢，直 径》12的受力钢筋， 除吊钩外，不得采用一级钢。钢筋宜大直径 大间距，但间距不大于 量用 200. （一般跨度小于 6.6 米的板的 裂缝均可满足要求） 上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排 筋间距宜相等， 直径可不同， 但钢筋直径类型也不宜过多。 上筋可不断，或 50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配 筋相同时， 仅标出板号即可。 一般可将板的下部筋相同和部分上部筋相同的板编 为一个板号， 将不相同的上部筋画在图上。 当板的形状不同但配筋相同时也可编 为一个板号。 应全楼统一编号。当考虑穿电线管时，板厚》120,不采用薄板加垫层的做 法。电的 管井电线引出处的板，因电线管过多有可能要加大板厚至 180（考虑四 层 32 的钢管叠加）。宜尽量用大跨度板，不在房间内（尤其是住宅）加次梁。说 明分布筋为 ? 6@250，温度影响较大处可为 ? 8@200板. 顶标高不同时， 板的上筋 应分 开或倾斜通过。现浇挑板阳角加辐射状附加筋（包括内墙上的阳角） 挑板阴角的板下宜加斜筋。 顶层应建议甲方采用现浇楼板， 以利防水， 构的整体性及 方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔 米设一 10mm 勺 缝，钢筋不断。尽量采用现浇板，不采用预制板加整浇层方案。 卫生间做法可为 70厚+10高差（取消垫层）。 8米以下的板均可以采用非预应力 板。 L 、T 或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋， 并附加 45度的4根16的抗拉筋。现浇板的配筋建议采用 PMCA 软件自动生成， 一可加快速度， 二来尽量减小笔误。 自动生成楼板配筋时建议不对钢筋编号， 因 工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。 配筋计算时， 可考虑塑性内力重分布， 将板上筋乘以 0.8-0.9 的折减系数， 将板 下筋乘以 1.1-1.2 的放大系数。 值得注意的是， 按弹性计算的双向板钢筋是板某 几处的值， 按此配筋是偏于保守的， 不必再人为放大。 支承在外圈框架梁上的板 负筋不宜过大，否则将对梁产生过大的200，间距尽 。跨度小于 2 米的板 ? 8@200板上下钢 顶层及考虑抗裂时板 。现浇 并加强结 10 ?15
蓬皮社艺术文化中心 设计者解释他的设计意图时说：“我们把建筑看作同城市一样的、灵活的、永远变动的框架。……它们应该适应人的不断变化的要求，以促进丰富多样的活动。 平面分析 建筑表面面积：约90，000平方米；体积：430，000立方米； 楼层高度：共8层，其中6层为地上建筑；共166米长，42米高，60米宽；室内面积：每层7，500平方米的巨大平台；2000年1月1日维修后重新开放，增加了8，000平方米的空间； 整座建筑占地7500平方米，建筑面积共10万平方米。 顶层平面图 总平面图
整座建筑共分为四大部分，分别为：公共图书馆，建筑面积约16000平方米；现代艺术博物馆，约18000平方米；工业美术设计中心，除音乐和声响研究中心单独设置外，其他部分集中在一个长166米、宽44．8米、高7米的巨大空间。它的每一 层面积都有7500平方米，整座建筑上下均衡，占地l公顷，由13根立柱和84根长48米、重72吨的钢梁构成桁架，由28根圆形钢管柱支承。 交通流线分析 外部交通流线图 蓬皮杜中心前院，占据了总建筑面积的一半，这座被誉为意大利复兴时期，理想城市回想的广场，今天已经成为了巴黎人享受午后阳光的理想场所之一。在广场上人们没有任何的限制，这是属于他们自己的免费空间。他和意大利西耶那的康波大广场异曲同工，有一个平缓的坡度，吸引着路人慢慢走到入口。建筑师认为“把面积全都用上是错误的，真正的城市空间是前院，正是前院使蓬皮杜中心的成功成为可能。有了前院，人们才有城市归属感。入口是城市的延续，而前院则展示了城市的生活，正是前院把人们引向了蓬皮杜。
建筑是把通常设在内部的功能部分全部设在建筑外面，每一层面向前院的方位，都设有宽阔的人行走廊，外层有大型电梯，通过半透明的大管道，参观者能够上到顶楼，就像是在骑游乐场的木马。 剖面分析 建 筑 物 的 底 层 是 一 个 大通间，天花上也同样布满了蓝色和黄色的管道，空间上部的各色指示牌，已暗示着时代的转型，给人一种新颖与激动的印象。3层以上是现代艺术展览馆部分，进入展厅后，迎面就是一幅巨大的黑白画面，这种大大小小的黑色圆盘组合画象征着机器时代的特征，在白色塑料板的背后还打着灯光，使得画面对比更加强烈，而且具有立体感。转向右面的对景是一幅红绿相间对比强烈的抽象图案，它似乎在说明当代社会和艺术是丰富多彩的，艺术家的
第一章：工程概况和结构设计方案 工程概况 2.1.1设计依据： （一）工程设计使用年限： 本工程设计使用年限为 50 年。 （二）自然条件： 1.基本风压： )m KN (2 0W = 2.地面粗糙程度：B 类。 3.基本雪压： KN/㎡。 4.工程地质见下表： 表2-1 拟建场地工程地质情况
地下水情况： 无侵蚀性，最高水位距地表 -2.0 m。 2.1.2 设计要求： （一）本工程主体为钢筋混凝土框架结构，抗震设防烈度为7度，设计地震分组为第I分组，基本地震加速度为0.10g，场地类别为III类，现浇框架抗震等级为三级。层高4.5米。楼盖及屋盖均采用现浇钢筋混凝土结构，板厚120mm。 （二）设计荷载： （1）不上人屋面活荷载 KN/㎡ （2）屋面雪荷载 KN/㎡ （3）车间活荷载标准值为㎡。 （4）楼面永久荷载 KN/㎡ （5）屋面永久荷载 KN/㎡ 结构设计方案 2.2.1 图2-1 框架结构的计算简图
图2-2 纵向框架组成的空间结构 本方案中，按照纵向的平面框架进行计算。 2.2.2梁柱截面尺寸的初步确定 梁截面尺寸估算 梁截面高度一般取梁跨度的 1/12～1/8进行估算，梁宽取梁高的1/3～1/2。由此估算的框架梁的截面尺寸如下： 主框架梁：b×h=300mm×750mm 次梁： b×h=250mm×600mm 表2-2 梁截面尺寸（mm） 柱截面尺寸估算依据 （一）根据柱的轴压比限值按下列公式计算: 1.柱组合的轴压力设计值N=βFg E n 注：β考虑地震作用组合后柱轴压力增大系数。 F按简支状态计算柱的负载面积。由图二可知边柱及中柱的负载面积分别为×和㎡和×㎡。 g E 折算在单位建筑面积上的重力荷载代表值，可近似的取12KN/m2。 n为验算截面以上的楼层层数。 ≥N/uNfc 注：uN 为框架柱轴压比限值，本方案为三级抗震等级，查《抗震规范》可知取为。 fc 为混凝土轴心抗压强度设计值，对C30，查得mm2。

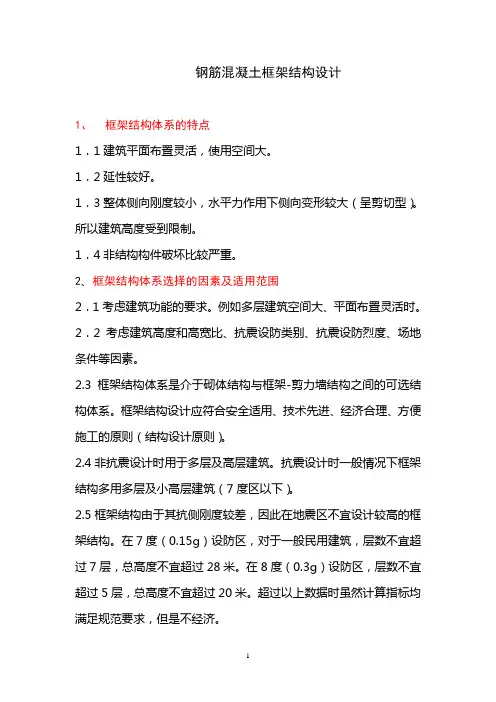

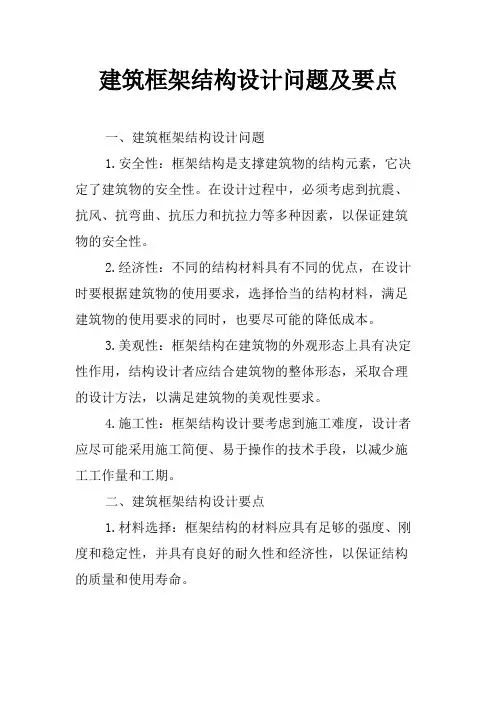

钢筋混凝土框架结构的设计 1、框架结构体系的特点 1．1建筑平面布置灵活，使用空间大。 1．2延性较好。 1．3整体侧向刚度较小，水平力作用下侧向变形较大（呈剪切型）。所以建筑高度受到限制。 1．4非结构构件破坏比较严重。 2、框架结构体系选择的因素及适用范围 2．1考虑建筑功能的要求。例如多层建筑空间大、平面布置灵活时。2．2考虑建筑高度和高宽比、抗震设防类别、抗震设防烈度、场地条件等因素。 2.3框架结构体系是介于砌体结构与框架-剪力墙结构之间的可选结构体系。框架结构设计应符合安全适用、技术先进、经济合理、方便施工的原则（结构设计原则）。 2.4非抗震设计时用于多层及高层建筑。抗震设计时一般情况下框架结构多用多层及小高层建筑（7度区以下）。 2.5框架结构由于其抗侧刚度较差，因此在地震区不宜设计较高的框架结构。在7度（0.15g）设防区，对于一般民用建筑，层数不宜超过7层，总高度不宜超过28米。在8度（0.3g）设防区，层数不宜超过5层，总高度不宜超过20米。超过以上数据时虽然计算指标均满足规范要求，但是不经济。
