工作行为规范系列 自粘防水卷材:施工工艺（标准、完整、实用、可修改）
编号：FS-QG-64926自粘防水卷材:施工工艺 Self-adhesive waterproof membrane: construction technology 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 防水工程的施工质量直接影响到建筑物的使用，甚至结构安全。随着建筑技术的发展，对建筑物防水的施工质量、环保要求也越来越高，需要选用更加优良的防水材料，采用先进的施工工艺，以保证建筑物的防水效果和结构安全。 1.工法特点 自粘式防水卷材与普通防水材料相比，具有如下特点: 1)常温下冷施工，不需要热熔。施工时只要剥开隔离纸，即可直接铺贴，施工极为方便，可有效缩短工期; 2)具有较高的撕裂强度，能有效的抵御基层开裂、变形产生的应力对防水系统的破坏; 3)具有极高的抗穿透、抗冲击性能; 4)优异的粘结性保证了卷材搭接缝的连续性与密封性; 5)耐高低温，抗老化。使用寿命长。
6)在施工方法上，本工法具有如下特点: a.施工工艺完善、简便，可操作性强，劳动强度低; b.施工速度快、工效高，可确保工期; c.施工质量容易得到保证，能够满足较高的防水要求。 2.适用范围 高分子自粘防水卷材可适用于一般的工业与民用建筑以及其它对防水性能有较高要求的防水工程。可用于地下建筑物各部位(包括地下室底板、电梯井、地下室外墙、地下室顶板等)以及屋面、裙楼、阳台(露台)、卫生间的防水防潮。 3.工艺原理 高分子自粘防水卷材，是以SBS等弹性体沥青为基料，聚酯胎基为胎体，以聚乙烯膜、铝箔为表面材料或无膜(双面自粘)，采用防粘隔离层的自粘防水卷材。该防水卷材有超强的粘接强度，特制的橡胶自粘层可保证卷材与基层、卷材与卷材的粘结密封，形成整体的密封防水层。具有很好的耐酸碱腐蚀性及其他化学介质侵蚀的性能。自粘卷材表面有HDPE，具有较高的抗撕裂强度，满足耐穿刺等要求，能有效地抵御基层开裂、变形所产生的应力对防水系统的破坏。
1.一般要求 1.1 屋面坡度符合设计要求。檐沟和天沟的找平层做好后，应进行泼水试验，当确认无积水后，方可施工面层。檐沟和天沟内不应有超过5mm深的积水。 1.2 保温屋面，使用不吸水的材料，如硬质聚氨酯发泡。 1.3 对屋面孔洞要用防水混凝土或砂浆封堵，堵好后进行24h蓄水实验，可单独对局部孔洞进行蓄水实验（孔洞周围砌60mm高水池），试水合格后进行下道工序施工。 1.4 屋面防水层做完后，要进行不少于24小时的蓄水试验，经检查无积水、渗漏为合格，并做好试水记录。 1.5 屋面施工时，应尽量避免将管道（上层小屋面的雨水管、水箱间的溢流管等）在泛水高度以下从室内穿出屋面。 1.6 屋面防水卷材的搭接长度严格按规范施工。 1.7 女儿墙防水收口处至压顶与外墙相交处应做界格，每3延长米界一道，宽度宜为10mm，用防水油膏封嵌，深度为整个抹灰层。） 1.8 屋面工程保温层为水泥膨胀珍珠岩时，应做排气道。排气孔宜36㎡设一个。排汽孔使用Φ25以上钢管固定在结构层上，并放置在最高的纵横排汽道交汇处。屋面单面排水时，排气管宜分两排设置，第一排设置在距屋面最高60cm 的纵横汽道交汇处，第二排设置在屋面中间纵横排汽道交汇处。 2.具体细部做法 2.1 防水基层处理 卷材防水屋面的基层与突出屋面的结构（女儿墙、立墙、天沟墙、变形缝、烟囱等）连接处以及基层的转角处（水落口、天沟、檐沟、屋脊等）均应做成圆弧。圆弧半径，对沥青防水卷材为100-150mm；高聚物改性沥青防水卷材为50mm；合成高分子防水卷材为20mm。 2.1 天钩、檐沟部位的卷材铺贴 铺贴天钩、檐沟卷材时，宜顺天沟、檐沟方向，减少搭接。卷材（涂膜）防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材（涂膜）附加层。天沟、檐沟与屋面交接处的附加层宜空铺，空铺的宽度为200mm。 2.3 防水卷材的收头处理 2.3.1 卷材防水屋面的泛水构造为：当墙体为砖墙时，卷材收头可直接铺压
自粘式防水卷材施工工艺 一、前言 防水工程的施工质量直接影响到建筑物的使用，甚至结构安全。随着建筑技术的发展，对建筑物防水的施工质量、环保要求也越来越高，需要选用更加优良的防水材料，采用先进的施工工艺，以保证建筑物的防水效果和结构安全。 自粘式防水卷材是一种新型防水材料，与同类材料相比，具有施工简便、防水性能好、注重环保等优点。随着自粘式防水卷材的逐步推广应用，在施工中不断摸索、改进，总结该项施工技术，我们形成了自粘式防水卷材施工工法。 二、工法特点 自粘式防水卷材与普通防水材料相比，具有如下特点： 1、常温下冷施工，不需要热熔。施工时只要剥开隔离纸，即可直接铺贴，施工极为方便，可有效缩短工期； 2、具有较高的撕裂强度，能有效的抵御基层开裂、变形产生的应力对防水系统的破坏； 3、具有极高的抗穿透、抗冲击性能； 4、优异的粘结性保证了卷材搭接缝的连续性与密封性； 5、耐高低温，抗老化，使用寿命长。 6、在施工方法上，本工法具有如下特点：
（1）施工工艺完善、简便，可操作性强，劳动强度低； （2）施工速度快、工效高，可确保工期； （3）施工质量容易得到保证，能够满足较高的防水要求。 三、适用范围 自粘橡胶沥青防水卷材可适用于一般的工业与民用建筑以及其它对防水性能有较高要求的防水工程。 可用于地下建筑物各部位（包括地下室底板、电梯井、地下室外墙、地下室顶板等）以及屋面、裙楼、阳台（露台）、卫生间的防水防潮。 四、工艺原理 自粘橡胶沥青防水卷材，是以SBS 等弹性体沥青为基料，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘），采用防粘隔离层的自粘防水卷材。该防水卷材有超强的粘接强度，特制的橡胶自粘层可保证卷材与基层、卷材与卷材的粘结密封，形成整体的密封防水层。具有很好的耐酸碱腐蚀性及其他化学介质侵蚀的性能。自粘卷材表面有HDPE，具有较高的抗撕裂强度，满足耐穿刺等要求，能有效地抵御基层开裂、变形所产生的应力对防水系统的破坏。 五、工艺流程及操作要点 1、基层要求：
1、屋面防水卷材的施工分析 屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。有了施工组织，下一步施工负责人应向班组进行技术交底。内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。屋面防水卷材工程设计原则： 1.1以防为主，放排结合 排水是屋面防水的一个重要内容，对于平屋顶，应以防为主，但应尽快将水排走，减轻防水层的负担，避免屋面较长时间积水。这就要求设计屋面及天沟的排水坡度和排水路线、排水管的管径及数量。 1.2按级设防，满足设防要求 屋面防水工程应根据建筑物的性质、重要程度、使用功能要求以及防水层的耐用年限等，选用不同的屋面防水卷材和不同的构造层次，以满足设防要求，保证防水可靠。 1.3适当考察施工因素 屋面防水卷材的质量取决于材料、设计、施工等诸因素，而其中施工因素的影响最大。尤其是现在，我国防水施工让以手工操作为主，
操作人员的技术水平、心理素质以及工艺的繁杂难易程度均会对施工质量造成相当大的影响。因此，一个好的设计，必须适当考虑施工因素，尽量采用简单的构造，选用施工方便的材料或提到设防能力，提高防水安全储备，弥补施工可能产生的缺陷。 1.4屋面找平层的要求 找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。找平层相邻表面构成的转角处，应做成圆弧或钝角。当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以至于当结构变形或温差变形时，防水层不会形成裂缝，导致造成渗漏。缝宽为20mm，分格缝的纵向和横向间距不大于6 m，分格缝的位置设在屋面板的支端，屋面转角处防水层与突出屋面构件的交接处，防水层与女儿墙交接处等，且应与板端缝对齐，均匀顺直。水泥砂浆找平层施工时，先把屋面楼板杂物清理干净并洒水湿润。在铺设砂浆时，按由远到近，由高到低的程序进行，每分格内一次连续铺成，按设计控制好坡度，用2m以上长度刮杆刮平，待砂浆稍收水后，用抹子压实抹平12小时后用草袋覆盖，浇水养护。对于突出屋面上的结构和管道根部等细部节点应做圆弧、圆锥台或方锥台
一、自粘改性沥青防水卷材施工工艺 1、施工流程 清理基面—→湿润基层（如基层湿润无需此项工序）—→定位、弹线—→搅拌并铺抹水泥浆—→铺贴卷材—→提浆、排气、晾放—→搭接边密封—→卷材收头、密封—→检查验收 2、基层要求 （1）基层表面已清理干净，并基本平整，无明显突出部位； （2）施工时基面不得有明水，如有积水部位，则需进行排水后才可施工； （3）各种预埋构、配件已安装完毕，固定牢固。 3、施工方法 （1）清除基层表面的灰尘、杂物。 （2）在基层上宜弹设基准线，以确定防水卷材铺贴位置。根据现场基层平整度情况，确定水泥浆铺抹厚度，厚度通常为3～5mm，在卷材铺贴范围内抹水泥浆（范围不宜过大、边抹边铺）； （3）揭掉防水卷材下表面的隔离膜，将防水卷材平铺在刚刚铺抹的水泥浆上；
（4）第一幅卷材铺贴完毕后，再抹水泥浆，铺设第二幅卷材，以此类推； （5）用抹子或橡胶板赶压卷材上表面，提浆、排出卷材下表面的空气，使卷材与砂浆紧密贴 （6）根据现场情况，可选择铺贴卷材时进行搭接或在水泥浆具有足够强度时再进行搭接。搭接时，将位于下层的卷材搭接部位的透明隔离膜揭起，将上层卷材平服粘贴在下层卷材上，卷材搭接宽度为6cm； （7）卷材铺贴完毕后，将卷材收头、管道包裹等部位可用密封膏密封。 4、施工注意事项 （1）施工防水层之前，须将各种管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。 （2）相邻两排卷材的短边接头应相互错开1/3幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。 （3）滚铺卷材时水泥浆不要污染卷材边缘的自粘胶面，若有不慎污染要及时清理干净。
其实不懂防水中级细部节点施工 徐州卧牛山防水 防水施工应遵循先节点后大面的施工工序，做好节点施工，确保应力集中处、易发生渗漏处的防水密实性。 一、屋面节点介绍及防水节点施工 （一）中级防水防水施工屋面常见细部节点 1、在防水施工中应对节点部位进行增强处理，以提高防水层的整体防水能力，延长整个防水层的使用寿命。 2、屋面防水节点，一般多而复杂，主要包括： 2.1 泛水，泛水是指平面与立面的转角部位，（泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。）此处结构变形较大，容易造成防水层破坏，应加铺一层卷材附加层。其构造要点及做法为 （1）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。 （2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。 （3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。一般做法：在
垂直墙中凿出通长的凹槽，将卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。凹槽上部的墙体亦应做防水处理。 泛水细部处理示意图1 泛水细部处理示意图2
泛水细部处理示意图3 2.2 天沟（指屋面排水的沟槽）、檐沟（檐下面横向的槽形排水沟）、出水口、反梁出水口，是雨水集中流经的部位，容易积水，天沟、檐沟结构较薄，变形较大，阴阳角多，不平整，应遵照多道设防，附加增强，节点密封的原则。 檐沟和天沟的示意图
檐沟 2.3 阴角和阳角的节点。这些地方应力集中，往往先于大面积泛水层破坏，必须在这些部位做好增强附加层。分隔缝，分隔缝是为了减少裂缝，在屋面找平层、刚性保护层或保护层上预留的沟槽，间距为4-6米，每一块的面积不超过36平方米，缝宽20mm。 2.4防水层收头，防止翘边，造成渗透。 2.5 出入口：易踩踏或被物品损坏或因不均匀沉降造成破坏 2.6穿过防水层的管道或预埋件，管道周围易开裂破坏，这是因为管道材料与混凝土材料收缩系数不同，管道根部要做成圆弧状，增设附加层。突出屋面柱子的根部，由于变形应力作用，容易造成变形、渗漏。屋面节点施工，十分重要。
二、自粘改性沥青防水卷材设计施工说明 一、产品分类及主要特点 （一）产品分类及组成 自粘改性沥青防水卷材分自粘橡胶沥青防水卷材和自粘聚合物改性沥青聚酯胎防水卷材(统称自粘防水卷材) 自粘橡胶沥青防水卷材是以SBS等弹性体、沥青为基材，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘）、采用防粘隔离层的自粘防水卷材。 自粘聚合物改性沥青聚酯胎防水卷材以聚合物改性沥青为基料，采用聚酯毡为胎体的，粘贴面背面覆以防粘材料的增强自粘防水卷材。 自粘橡胶沥青防水卷材按表面材料分为聚乙烯膜（PE）、铝箔（AL）与无膜（N）三种自粘卷材；按使用功能分为外露防水工程（O）与非外露防水工程（I）两种使用状况。 自粘聚合物改性沥青聚酯胎防水卷材按物理力学性能分为Ⅰ型和Ⅱ型，按上表面材料分为聚乙烯膜（PE）、细砂（S）、铝箔（AL）三种。 （二）主要性能特点 1. 无须胶粘材料或热熔粘结，完全自粘。 2. 具有粘结合力强、延伸性能好、高低温性能稳定的优点。 3. 能适应基层面的变形或开裂，自动填塞愈合较小的基层面裂缝及穿刺破损。 4. 依靠与基层的有效粘结，可将因卷材破损引起的渗漏限制在局部范围内，不会出现水在防水层下无限扩散的现象，避免防水层的整体失效。 5. 卷材与卷材粘结牢靠，保证卷材之间搭接严密可靠。 6. 施工简单方便，容易维修。 （三）适用范围 适用于工业与民用建筑的屋面及地下室防水、防渗、防潮，也可用于治金、化工、水利等防水防渗工程。 （1）自粘橡胶沥青防水卷材 聚乙烯膜为表面材料的自粘卷材适用于非外露的防水工程；铝箔为表面材料的自粘卷材适用于外露的防水工程；无膜双面自粘卷材适用于辅助防水工程。 （2）自粘聚合物改性沥青聚酯胎防水卷材 聚乙烯膜面、细砂面自粘聚酯胎卷材可用于非外露防水工程，铅箱面自粘聚酯胎卷材不用于外露防水工程，1.5mm自粘聚酯胎卷材仅用于辅助防水。 二、产品主要技术指标 表1 .自粘橡胶沥青防水卷材产品主要技术指标（JC840-1999） 项目表面材料
屋面工程细部做法 该工程为上人屋面，上铺地面砖，屋面坡度为2%，从落水口开始找坡。屋面防水工程为两层3mm+3mm厚聚酯胎SBS防水卷材，屋面工程所采用的SBS防水材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家、地方产品标准和设计要求。屋面防水SBS卷材施工采用满粘热熔法施工。 一、屋面防水工程 1、工艺流程 验收并基层处理(找平层)→涂刷冷底子油→处理复杂部位(分格缝、阴阳角、转角等部位)附加层→一层防水层粘贴→一层防水层检验→二层防水铺贴→二层防水检验→防水收头处理→ 淋水试验 （1）清理基层： 1）凸出基层的砂浆块及其它杂物必须清除，将灰尘清扫干净。 2）基层的转角、阴阳角、管根处，找平层均应做成圆弧形，圆弧半径R＝100mm。 3）找平层坡度应符合设计要求，细石混凝土找平层不得有空鼓、开裂、起砂、脱皮等缺陷。 4）基层清理完毕自检合格后，通知监理和我单位联合进行验收，验收合格后进行下一道工序施工。 （2）涂刷冷底子油： 使用前在清理好的基层表面，将氯丁橡胶沥青胶粘剂加人工
业汽油稀释，搅拌均匀，用长把滚刷均匀涂布于基层上，涂刷均匀，不露底，不过厚，一次涂好，不宜反复涂刷。常温经过约4h （根据气温确定，以不粘脚为好）后，开始铺贴卷材。 涂刷冷底子油 （3）附加层施工： 冷底子油干燥后，应首先对阴阳角进行附加层施工，包括女儿墙、烟风道、雨落口、管根、阴阳角等。把卷材裁成400mm宽的长条，阴阳角每边各200mm，用调试好的喷灯同时对卷材和基层烘烤，待卷材表面熔化时把卷材贴在阴阳角上，卷材粘贴应牢固，不得空鼓。 附加层报验：附加层施工完成后，应报请项目部、监理公司验收合格后，进行下道工序的施工。
基坑防水施工方案 1、工程概况 长沙市生活垃圾深度综合处理（清洁焚烧）项目主体土建工程二标段，具体内容：主厂房B、引桥三、引桥四、灰渣地磅的土建工程。本项目建设场址位于长沙市望城区桥驿镇黑麋峰固体废弃物处理场的西面。其中主厂房B包括垃圾卸料大厅、垃圾贮坑、锅炉间、烟气净化及其他一些设备用房；主厂房附屋包括汽机间、综合车间。主厂房B建筑层数为地上5层，地下1层，建筑总长为189.30米，总宽为139.5米，建筑高度为53.10米，占地面积25102.6㎡，建筑面积50632.31㎡，主要采用钢筋混凝土柱和轻钢屋面结构。基坑底板与外墙设计防水做法为3.0mm+3.0mm厚“东方雨虹”SAM-980 I型自粘聚合物改性沥青防水卷材；桩头以及基坑底板顶面采用“东方雨虹”PCC-501水泥基渗透结晶防水涂料；卷材与桩头接口处采用“东方雨虹”JSA-101防水涂料密封。 二、编制依据 1.国家现行法律、法规 （1）中华人民共和国建筑法 （2）中华人民共和国环境保护法 （3）建设工程质量管理条例 2.国家现行防水规范、规程 （1）《地下工程防水技术规范》（GB50108-2001）
（2）《地下防水工程质量验收规范》（GB50208-2002）（3）《屋面工程技术规范》（GB50345-2004） （4）《屋面工程质量验收规范》（GB50207-2002） （5）《PCC-501水泥基渗透结晶型防水涂料》（GB/18445-2012） (6）《SAM-980湿铺自粘橡胶防水卷材》（GB/T23457-2009） 三、施工条件 3.1、材料准备： 3.1.1、防水主材：第一道防水卷材采用“东方雨虹”牌3.0mm厚SAM-980Ⅰ型双面自粘防水卷材，第二道防水卷材采用“东方雨虹”牌3.0mm 厚SAM-980Ⅰ型单面自粘防水卷材；“东方雨虹”PCC-501水泥基渗透结晶防水材料；遇水膨胀止水条。 3.1.2、防水辅材：水泥、防水专用胶、“东方雨虹”牌JSA-101防水涂料、附加层专用卷材、镀锌收口压条及固定螺钉 3.2、施工机具准备： 包括清理基层用工具，卷材铺贴用施工机具和辅助加热专用机具，必须配备的机具。 机具名称用途 吹风机清除基层灰尘 电热风焊枪卷材搭接处受灰尘污染后处理 用 或特殊部位加强粘合用 手持压辊卷材使压粘结手持压轮特殊部位密闭粘合小平铲清理基层用 扫帚清扫卷层用 卷尺30米长，度量尺寸
自粘式防水卷材施工工法 防水工程的施工质量直接影响到建筑物的使用，甚至结构安全。随着建筑技术的发展，对建筑物防水的施工质量、环保要求也越来越高，需要选用优良的防水卷材，采用先进的施工工艺，已保证建筑物的防水效果和结构安全。 自粘式防水卷材是一种新型防水卷材，与同类材料相比，具有施工简便、防水性能好，注重环保等优点。 自粘式防水卷材与普通防水卷材相比，具有如下特点： 2.1常温下冷施工，不需要热熔。施工时只要剥开隔离纸，即可直接铺贴，施工极为方便，可有效缩短工期。 2.2具有较强的撕裂强度，能有效的抵御基层开裂、变形产生的应力对方式系统的破坏； 2.3具有较强的抗穿透、抗冲击性能。 2.4耐高低温、抗老化，使用寿命长。工作原理 自粘橡胶沥青防水卷材，是以SBS等弹性沥青为基料，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘），采用防粘隔离层的自粘防水卷材。该防水卷材有超强的粘结强度，特制的橡胶自粘层与基层、卷材与卷材的粘结密封，形成整体的密封防水层。具有很好的耐酸碱腐蚀性及其他化学侵蚀的性能。自粘卷材表面有HDPE,具有较高的抗撕裂强度，满足耐穿刺等要求，能有效地抵御基层开裂、变形所产 生的应力对防水系统的破坏。 5工艺流程及操作要点
5.1基层要求 5.1.1防水基层必须平整平整牢固，不得有突岀的尖角，凹坑和表面 起砂现象，表面应清洁干燥，转角处应高扭矩要求做半径为 50mm 的圆弧角。 5.1.2基层含水率要无水珠即可。 5.1.3防水层施工前必须将基层上的尘土、沙粒、碎石、杂物、油污 和砂浆突起物清除干净。 5.2施工准备： 5.2.1清理防水基层的施工工具：铁锹、扫帚、吸尘器手锤、钢凿、抹布等。5.2.2卷材铺贴的施工工具：剪刀、卷尺、弹线盒、滚刷、胶压辗等。 5.2.3施工时气温应在5C以上，不宜在特别潮湿且不通风的环境中 施工。施工现场应有良好的通风条件。 5.3工艺流程：一 基层表面清理、修补涂刷配套的基层处理剂一节点部位粘贴 定位、弹基准线一铺贴自粘性橡胶防水卷材一辍压、排气收头处理及搭接 -*组织验收一保护层施工。 5.4操作要点：
一、工程概况 (2) 二、施工准备 (2) 三、施工工艺及要求 (3) 四、卷材防水层的质量验收 (5) 五、安全、文明施工 (8) 一、工程概况 工程名称：罗兰溪谷工程 工程地点：本项目位于邯郸市冀南新区滏淼一路以东，滏淼三路以西，科创三路以北，生态二路以南。 工程范围：地下室防水施工 工程所用材料：1.5mm厚反应型自粘防水卷材 1、地下室防水概况 本工程地下室防水等级为二级 地下室底板防水做法为： 自防水钢筋混凝土底板 50厚C20细石混凝土保护层 1.5mm厚自粘性防水卷材 100厚C15混凝土垫层 本工程采用的东方雨虹防水材料有限公司生产自粘聚合物改性沥青防水卷材，各种性能符合国家的规定的标准。 2 、编制依据 （1）根据现场踏勘； （2）编制依据： 施工图纸 《地下防水工程质量验收规范》GB50208-2011 二、施工准备
1 技术准备 熟悉与会审图纸，由项目负责人组织各专业班长及有关人员参加；由项目负责人组织技术、质量员及有关人员参加，编制和审定施工组织设计。 组织现场施工人员熟悉和审查施工图纸及有关技术措施，编制有关实施方案，在施工审定的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员做详细的技术交底，做到按设计施工图、规范和施工方案施工。 掌握工程的特点，明确施工中的重点、难点，学习本工程施工有关的规定、标准，并组织、安排对图纸进行预审、会审。 2 劳动力准备 组成精干的施工队伍组织经常，并向施工班组进行安全、技施工组织设计及计划交底。 3 现场施工管理组织机构 本工程我公司将派劳务经理，并由他组建本工程项目管理。项目部的管理人也将具有较高业务管理水平和丰富的现场的管理的人员组成。 4 施工条件 1、卷材防水层应铺设在混凝土结构主体的迎水面上。 2、卷材防水层用于建筑物地下室时，应注意下列要求： （1）施工期间必须采取有效措施，使基坑内地下水位稳定降低在底板垫层以下不少于500mm处，直至施工完毕。 （2）卷材防水层应铺在底板垫层上表面。 3、铺贴卷材的基层应洁净、平整、坚实、牢固，阴阳角呈圆弧形。 4、卷材防水层严禁在雨天、雪天，以及五级风以上的条件下施工。 5、卷材防水层正常施工温度范围为冷粘法施工温度不宜低于+5℃；热熔法施工温度不宜低于-10℃。 6、卷材防水层所用基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。 7、卷材防水层所用原材料必须有出厂合格证，复验其主要物理性能必须符合规范规定。 8、施工人员必须持有防水专业上岗证书。 三、施工工艺及要求
工程名称xx 交底部位屋面 施工单位xx 日期 交底内容： 自粘性防水卷材技术交底 一、施工准备 1、所有防水施工人员必须具备上岗证 2、施工前认真查阅图纸，相应规范及施工方案，掌握防水材料性能，技术指标及施工艺，特别是防水收头及阴阳角等特殊部位处理。 3、材料准备：科顺自粘防水卷材 所有卷进材要有出厂合格证，质量检测报告，材料进入施工现场后要抽样复试，合格后方可使用，自粘防水卷材外观及质量应符合《自粘聚合物改性沥青聚酯胎防水卷材》JC899-2002中的要求。防水卷材底油进场后分类堆放，存放地点要有明显防火标牌并设置消防器材 4、施工机具准备：扫帚、钢丝刷、扁铲或铲刀、剪刀、壁纸刀、粉笔、钢卷尺、皮卷尺、灭火器、羊毛滚刷。 二、施工工艺 1、基层表面清理、修补→涂刷冷底子油→弹线→铺贴自粘防水卷材→卷材搭接封边→清理检查、修补→验收→保护层施工。 2、施工条件 1）基层要求必须平整牢固，不得出现突出的尖角、凹坑和表面起砂现象，表面应清洁，自粘卷材防水层施工对基层要求不得有积水。 2）防水层施工前必须将基层上的尘土、沙粒、碎石等杂物、油污、砂浆突起物清理干净。 3）阴阳角部位做成圆弧形阴角最小半径50mm，阳角最小半径20mm 三、施工方法 1、卷材总体铺贴顺序为先高跨后低跨，同等高度的，先远后近，同一里面的从高向低处开始铺贴。 2、刷冷底子油前，基层必须清理干净，验收合格后，将专用基层处理剂均匀涂刷在基层表面，涂刷时从一个方向进行涂刷，薄厚均匀一致，不露底、不堆积，凉至接触手感不粘 3、弹线、试铺，在底涂上实际搭接面积，弹出粘贴控制线，严格按照控制线铺贴卷材，以保证卷材搭接宽度在规范要求范围内，根据现场特点确定弹线密度，以保证卷材粘贴顺直。 4、阴阳角部位处理：阴阳角处须用砂浆做成圆弧形，阴角最小半径50mm，阳角最小半径20mm，在阴阳角处等特殊部位，应增贴卷材附加层或其他防水材料加强层，加强层宽度宜为400mm，阴阳角（三维交叉部位）在防水层施工中，数量较多，也是防水层薄弱的部位之一该处的通常做法是由施工作业人员按照现场实际裁剪和安装。 四、大面积铺贴卷材 1、基本要求：在粘贴卷材时，应随时注意与基准线对齐，以免出现偏差难以纠正，卷材铺贴时，卷材不得用力拉伸，粘贴时随即用压辊从卷材中部向两侧滚压排除空气，使卷材粘贴牢固在基层上，卷材背面搭接部位的隔离纸不得过早揭掉，以免污染粘结层或误粘。 2、滚铺法：掀剥隔离纸与铺贴卷材同时进行，施工时不需要打开整卷卷材，用一根钢管插入成筒卷材中心的芯筒，然后由两人各持钢管一段，抬至铺贴位置的起始端，并将卷材向前长出约500mm，由另一人掀剥部分卷材的隔离纸。并将其卷到已用过的包装纸芯筒上口，将已剥去隔离
SBS弹性体改性沥青防水卷材施工方案 一、编制依据 1、白杨湾物流中心有限公司改扩建工程1#2#3#施工图纸 2、白杨湾物流中心有限公司改扩建工程1#2#3#施工组织设计 3、《地下工程防水技术规范》（GB50108 4、GB 18242-2008自粘聚合物改性沥青防水卷材 二、工程概况 建筑类别：高层商业楼，1#楼面积6565.48M2, 2#-3#楼为：结构剪力墙结构含地下车库，总面积21989.44”.建筑耐火等级为：二级，建筑使用年限为50年，屋面防水等级：二级，抗震设防烈度为：七度，建筑总面积为：28443.63 m2,，防水层合理使用 年限：25年。 三、主要施工工艺 （一）工艺原理 自粘橡胶沥青防水卷材，采用防粘隔离层的自粘防水卷材。该防水卷材有超强的粘接强度，特制的橡胶自粘层可保证卷材与基层、卷材与卷材的粘结密封，形成整体的密封防水层。具有很好的耐酸碱腐蚀性及其他化学介质侵蚀的性能。自粘卷材表面有HDPE 具有较高的抗撕裂强度，满足耐穿刺等要求，能有效地抵御基层开裂、变形所产生的应力对防水系统的破坏。 （二）施工准备 1、作业条件1）当地下水位较高时，地下防水层施工前应降地下水，地下水位降至防水层底标高下 300mm并保持到防水层施工完成。
2）基层表面应将尘土、杂物清扫干净，表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂、起砂和脱皮等现象。 3）基层表面应保持干燥，含水率不大于9%,并要平整牢固，阴阳角处应做成圆弧角。 4）防水层所用卷材、基层处理剂等均属于易燃品，应单独存放，远离火源，做好防火工作，操作时应通风，夜间施工应有足够的照明。 2、材料 1）水泥：32.5级普通硅酸盐水泥； 2）砂：中砂，含泥量不大于2%; 3）石：粒径5-15mm瓜米石，含泥量不大于1%; 4）防水卷材：自粘橡胶沥青防水卷材； 5）所有材料进场验收，必须具有出厂合格证，水泥、防水卷材等经监理工程师见证取样，送检复试合格后才能使用。 3、施工机具 平铲、钢丝刷、笤帚、铁桶、卷尺、小线、色粉袋、剪刀、滚筒、滚刷、油刷、压辊、刮板等。 4、人员准备 现场设置专业工长，由工长负责，对该防水工程从进场验收到施工完成进行全过程管理控制，现场配备6名防水工。 （三）工艺流程 混凝土基层检查、清理T抹1: 2水泥砂浆找平层T冷底子油涂刷T铺贴防水卷材T卷材收头粘结T 细部处理T做细石砼保护层。 1、混凝土基层处理：
屋面防水层细部做法 05YJ5-1 2/14 屋面防水层收头做法：建施24图，采用图集05YJ5-1 B 、C/9 屋面防水层转角做法：建施24图，采用图集 05YJ5-1 D/10 出屋面管道防水层做法：建施1图第6.4条，采用图集 屋面变形缝与主楼外墙接处05YJ5-1 2/35
屋面女儿墙顶变形缝05YJ5-1 B/33 I > * & L 林腰①①片NM 1KM4. 輛曲彌D ? K '/. 二"好也 F i
屋面出口做法：建施24详图15/11 建施4图:上人屋面屋一、不上人屋面屋二 设计具体做法 说明： 1、 上人屋面全部面层完工后距女儿墙顶面尺寸 1.35米。注意按图示屋面找坡 2,,至出水口处0.5~1米范围再重加斜坡度出水。 2、 防水层收头距成品屋面不小于 250~300,所以要精细计算各部位总高度和找 坡层的高度尺寸，防水层下的砂浆面与出水口边相平 Ml 帖 5W \ > T 财层 05YJ5-1 33 柔性防水屋面变形燮 （二） 屋面出口做法：建施24图，采用图集05YJ5-1 A/12
3、屋面保温用80 厚硬质岩棉板铺贴。上人屋面上层的预制砼板块（广场砖）改用1:4 干硬性水泥砂浆铺贴，再填粗砂后按要求喂缝（甲方 2015 年6 月21 日联系函第4 条）。 4、四层顶屋面改为上人屋面（甲方2015年6月21日联系函第5条） 5、屋面雨棚及出屋面的风井顶板上做1:2.5 水泥砂浆参3~5,的防水粉（建24 图及总说明 6.1 条）。 6、做前外围先弹平线，防水层下的砂浆面收水光，各角呈小圆角。注意墙立面按要求压毡槽的留置。
自粘型防水卷材施工方案 河南昌弘建设工程有限公司 2016年6月19日 自粘型防水卷材施工方案 一.施工前准备工作 .施工管理准备，我们按照建设单位的要求，组建项目经理部，并组织指挥项目部做好如下施工管理准备工作： 迅速按施工组织机构图的要求，组织主要领导和技术人员到位，进行合同交底和技术交底。所有参加人员均须明确岗位职责，分工到人，并在建设单位的组织下做好与土建施工单位衔接与协调工作，以确保工程的顺利进行； 原施工方案基础上进一步做好施工组织设计工作，报建设单位及现场监理审批； .材料准备 按照建设单位的要求，组织材料进场，材料质量按照建设单位要求采购。 .施工用具
根据施工现场的实际情况要求，辅助材料均应采用符合国家行业标准的材料，如密封膏、冷底子油等。并应配备空气压缩机、喷涂压力罐、抹子、刮板、安全带、小平铲、搅拌器、毛刷、壁纸刀、绳子、滚子等必备用具，以方便现场的施工。 二、防水卷材施工工艺及方法 （一）工艺流程 施工工艺流程：基层表面清理、修补→涂刷冷底子油→弹线→铺贴自粘防水卷材→卷材搭接封边→清理、检查、修补→验收→保护层施工。 （二）施工条件 1、基层要求：防水基层必须平整牢固，不得有突出的尖角，凹坑和表面起砂现象，表面应清洁。自粘卷材防水层施工对基层含水率不作要求，但不得有明水。 2、防水层施工前必须将基层上的尘土、砂粒、碎石、杂物、油污和砂浆突起物清除干净。 3、阴阳角部位做成圆弧形，阴角最小半径50mm，阳角最小半径20mm。 （三）施工方法 （1）卷材总体铺贴顺序为：先高跨，后低跨；同等高度，先远后近；同一立面，从高向低处开始铺贴。
一、施工前的准备工作 （一）技术准备 工作屋面防水工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求，并根据工程的实际情况编制屋面工程的施工方案或技术措施。施工前期的准备工作充分，则可以避免施工后出现缺陷，甚至造成返工等质量事故。同时工程必须严格遵照施工组织计划展开施工，这样则可防止工作遗漏、错乱、颠倒，影响工程质量。 根据施工组织设计，施工负责人应向班组进行技术交底。技术交底内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。（二）人员和作业计划准备 屋面工程的防水必须由防水专业队伍施工，严禁没有资质等级证书的单位和非防水专业队伍进行屋面工程的防水施工，建设单位或监理公司应认真地检查施工人员的上岗证。施工中施工单位应按施工工序、层次进行质量的自检、自查、自纠，并且做好施工记录，监理单位做好每步工序的验收工作，验收合格后方可进行下道工序、层次的作业。 二、屋面防水施工要点 （一）施工的环境要求 高聚物改性沥青防水卷材一般采用热熔法铺贴卷材，宜在＋50℃～＋350℃温度下施工。雨、雪、霜、雾，或大气湿度过大，以及大风天气均不宜露天作业，否则应采取相应的技术措施。 （二）对屋面排水坡度的要求 平屋面的排水坡度为2%～3%，当坡度小于等于2%时，宜选用材料找坡；当坡度大于3%时，宜选用结构找坡。天沟、檐沟的纵向坡度不应小于1%，沟底落差不得超过200mm。水落口周围直径500mm范围内坡度不应小于5%。（三）对屋面基层空隙、裂缝的处理 本工程屋面基层为现浇钢筋混凝土，当板内存在有裂缝，应先用凿子把裂缝凿成15～20mm宽，深倒八字形的槽沟，然后把石渣清走，把沟槽吹干净，用
天面自粘卷材防水施工方案 一、产品简介： 贴必定自粘防水卷材，是以高分子聚合物改性沥青为基料，粘贴面背面覆以防粘材料的增强自粘防水卷材。 二、材料特点： 1、良好的粘结性能，可与砼基面、塑料、金属、木材等基面有良好的粘结性，防水卷材有局部破损时，也不会引起基面窜水； 2、优异的抗变形能力，可满足建筑结构物最大变形需要； 3、耐用多种化学介腐蚀，可用于管道的防腐保护层； 4、可用于暴露、非暴露的多种工业、民用、需要冷施工的军事设施的防水 工程； 5、使用方便快捷，特别适用于有防火要求高的防水工程； 6、产品无毒无味，符合环保要求。 三、系统配套材料、工具： 1、粘霸基层处理剂（用于基面处理或变形缝糟壁界面处理）； 2、工具：专用压辊、滚刷、毛刷、修平刀等。 四、适用范围： 贴必定自粘防水卷材系统适用于建筑物非暴露的防水工程、防腐工程；木结构屋面、金属屋面的防水工程；沿海有台风季节，海水浸蚀及变形较大的建筑物防水工程。 五、主要性能指标：
六、施工工艺流程：
七、施工工艺技术要点： 1、基层处理：基面应坚硬、干燥、无尘土、无油污。凸起部位应铲平，裂缝及凹陷部位应用聚合物砂浆抹平； 2、涂刷基层处理剂：贴必定基层处理齐开桶后应充分搅拌，用喷涂或滚涂的方法均匀的涂刷于基面上，参考用量约：0.2kg/m2。经基层处理剂处理后的基面应保持清洁，如有污染变脏，应重新涂刷处理，待基层处理剂基面完全干固后铺贴自粘卷材； 3、节点细部处理：对阴阳角、雨水口、出墙（顶）管应做附加层处理，具体尺寸按设计要求或相关规范要求； 4、自粘卷材铺贴： ①水平面铺贴：先在基面弹一条白色基准线，然后由低向高铺设，卷材展开 的同时，揭开隔离纸，并保持沿基准线展开铺设卷材，按照规范搭接。铺贴后 立即用专用橡胶压辊压实卷材。 ②垂直面铺贴：卷材垂直面铺贴时由低向高施工，边展开卷材边揭开隔离纸， 用专用辊压紧压实，按照规范搭接。 5、卷材收头：卷材收头处要做好凹槽。 6、自检修理：检查所有自粘卷材面有无撕裂、刺穿、气泡、鱼口，维修时应在缺陷部位切开，排除气泡然后恢复；并在上面延长150mm附加层，用专用压辊压紧压实，再做好密封处理。 7、保护层施工：平面保护采用水泥砂浆或其他块状保护层材料，施工时注意保护防水层。立面保护采用聚苯板或砌筑砖体保护。 八、注意事项： 1、不要把卷材施工在冻结的基面上； 2、不要把卷材施工在受污染和含水率偏高的基面上； 3、基层处理剂、未使用完应注意密封。 九、质量保证措施 1、施工前应充分了解施工图中防水细部做法，有水房间及天面建筑防水构造和技术要求。 2、贯彻执行95.12.14全国建筑防水会议精神，建立防水施工质量保证制度。

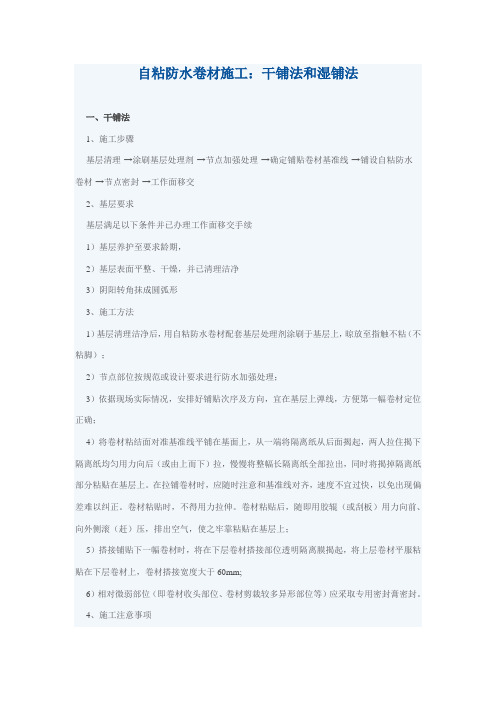

卷材防水系统施工工艺 （工法：干铺、湿铺、空铺、挂铺） 一、双面自粘卷材干铺法（主要适用于基层已找平的地下室底板、侧墙、屋面等防水工程。） （一）、施工流程 基层清理—→涂刷基层处理剂—→节点加强处理—→定位、弹线—→铺设自粘防水卷材—→节点密封—→工作面移交 （二）、基层要求 基层满足以下条件，并已办理工作面移交手续： 1、基层养护至规定龄期。 2、基层表面平整、干燥，并已清理干净。 3、阴阳角做成圆弧形，阴角最小半径50mm，阳角最小半径20mm。 （三）、施工方法 1、基层清理干净后，用防水卷材配套基层处理剂涂刷于基层上，晾放至指触不粘（不粘脚）。 2、节点加强处理：对于阴阳角、细部节点等防水薄弱部位按规范或设计要求进行防水加强处理。 3、定位、弹线：根据现场实际情况，安排好卷材铺贴顺序及方向，按照规范中撒拉宽度要求弹好基准线，以便卷材定位准确。 4、铺设自粘防水卷材： 4.1 卷材展开对准基准线试铺，注意将纸制隔离膜朝下（非纸制隔离膜时，将PE隔离膜朝下）。 4.2 平面卷材铺贴：从一端将卷材卷起，在卷长1/2处，用裁纸刀将纸制隔离膜从中间裁开，注意不要划穿卷材。将1/2卷材就位后，拉住已撕开的隔离纸（膜）头均匀用力向后拉，边拉边铺贴，铺贴时注意排气，卷材要求铺贴严实，与基层粘贴牢固。 4.3 立面卷材铺贴：从卷材的一端将隔离膜揭起，拉住揭下的隔离膜匀力向下拉，同时将揭掉隔离膜的部分粘贴在涂刷好的基层处理剂上，边拉边铺贴，铺贴时注意排气，使卷材与基层紧密结合。随时注意与基准线对齐，施工时速度不宜过快。 4.4 依上述方式铺贴另半幅卷材。
5、相邻卷材搭接：将已铺贴好的卷材的上面隔离膜，按搭接宽度要求揭开、折好，然后进行另幅卷材铺贴。卷材搭接宽度，无胎自粘卷材长边不小于60mm，短边不小于80mm；有胎自粘卷材长短边均不小于100mm。 6、大面铺贴完后，对相对薄弱的部位（即卷材收头部位、卷材剪裁较多的异形部位等）进行检查，发现粘贴不牢处，应采用专用密封膏密封。 7、铺贴完毕后，注意保护卷材上表面隔离膜的完好，不能过早揭开，应在进行下道工序（如铺贴二道卷材、保温材料、做保护层等）时同时撕开。 二、空铺防水卷材（主要适用于地下室底板及其它适合空铺部位的防水工程。）（一）、施工流程 基层清理——节点加强处理——定位、弹线——空铺自粘防水卷材——密封搭接边——揭掉“粘贴王”自粘卷材上表面隔离膜——检查验收——保护层施工 （二）、基层要求 1、基层应干净、坚实、平整、无毛刺，对基层含水率不作要求，但不得有明水； 2、阴阳角做成圆弧形，阴角最小半径50mm，阳角最小半径20mm。 3、穿出基层的构件安装完毕后方可进行防水施工。 （三）、施工方法 1、清除基层表面的杂物，将突出基层表面的尖锐硬物、砂浆疙瘩等铲除。 2、节点加强处理：在基层阴阳角两侧做防水卷材附加层，附加层总宽度为500mm，转角两侧各半。附加层宜采用双面自粘卷材。 3、在基层上弹出卷材铺贴控制线，将自粘卷材对准基准线空铺于基层上，自粘面朝上。相邻卷材的搭接宽度：无胎自粘卷材长边不小于60mm，短边不小于80mm；有胎自粘卷材长短边均不小于100mm。搭接前，先揭除卷材搭接部位的隔离膜，搭接边粘贴后，随即用手辊（刮板）用力滚压（赶压）、排气，使卷材搭接边粘结严密。大面卷材与附加层卷材间为满粘。 4、底板所有防水部位均可采用空铺法施工，但永久性保护墙部位为避免防水卷材下滑，采取满粘法施工，以达到一定的粘结效果，并留出充足的甩茬，甩茬部位卷材的隔离膜不得揭开。 5、防水层施工完毕并验收后，在保护墙顶部用混合砂浆砌筑2排以上砖，对甩茬部位的卷材进行保护，其它部位将卷材上表面隔离膜边揭边洒素灰，以确保上人不粘脚为宜，全部揭掉后，浇筑平面部位的细石混凝土保护层（可能存在的斜坡面也可抹水泥砂浆保护
屋面防水细部做法文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
德国威达3mm厚SBS改性沥青防水卷材施工方法 项目情况：该项目为返修屋面，所以在铺设卷材前要做好两个步骤，一为基层处理，二为基层处理剂涂刷。混凝土基层要干燥、无浮灰、无其他杂物。相关要求见屋面工程防水规范相关要求。基层处理剂要使用油性冷底子油处理，涂刷厚度及干燥程度需要冷底子油厂家提供相关指标和涂刷说明。 一、德国威达弹性改性沥青防水卷材特点： 是一种高质量的弹性改性沥青防水卷材。卷材是通过使用高强度的聚酯胎基浸透优质SBS改性沥青涂层，上表面附石英砂，下表面附防粘保护膜。卷材厚度为3.0mm（含石英砂），规格为1.00*10.0 m,低温柔度≤-25℃高温流淌温度≥+110℃,最大抗拉力纵、横向均为≥800N/5cm,最大延伸率纵横均为≥40%。此材料特别适用于形变应力较大的场所如地面沉降较大的场所。铺设时采用喷灯满粘法安装，搭接宽度长边≥80MM、短边≥100MM。 二、热熔铺贴德国威达卷材施工工艺如下： 先将整卷卷材展开置于铺贴部位，视其合适后，把卷材从两头对卷，方可滚铺。一人手持汽油喷灯（喷枪）正对卷往复移动烘烤(不得将火焰停留在一处烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离)，至卷材底面胶层呈黑色光泽并拌有微泡（不得出现大量大泡）即及时推滚卷材进行粘铺。另一人立即用铁滚筒滚铺，将卷材铺牢压实，并辅以小滚筒压密搭接缝及收头的卷材必须100%烘烤，粘铺时用小滚筒滚压必须有熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边端封严。同时要求卷材施工时，长边搭接不小80mm，短边搭接不小于100mm。立面卷材铺贴施工应到女儿墙高≥50mm 处。 三、节点处理： 1、卷材搭接 卷材铺贴时要注意同层之间的短边搭接缝应相互错开至少1.5m，上下两层卷材不得相互垂直铺贴，上下两层之间卷材长边搭接缝应错开1/3～1/2卷材幅宽。 2、搭接缝 屋面防水施工时，SBS卷材长短边搭接宽度均为≥100mm，搭接缝采用热熔融合。
