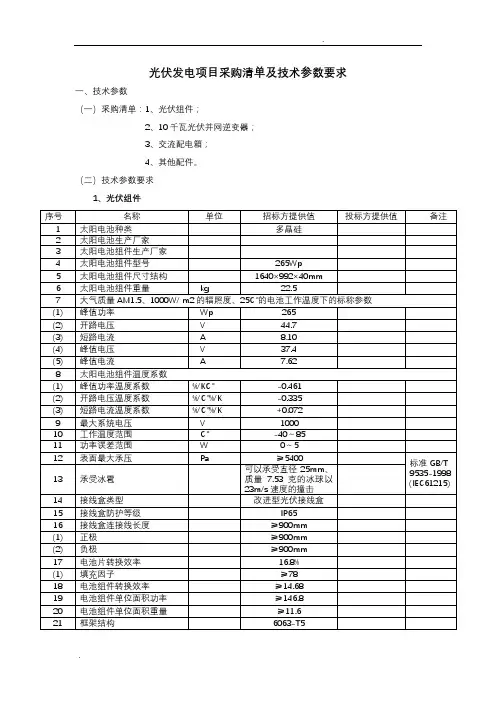

光伏发电项目采购清单及技术参数要求一、技术参数
（一）采购清单：1、光伏组件；
2、10千瓦光伏并网逆变器；
3、交流配电箱；
4、其他配件。
（二）技术参数要求
1、光伏组件
1.2组件认证要求
太阳光伏组件作为光伏电站的主要设备，应当提供具有专业测试机构出具的符合国家标准（或IEC标准）的测试报告（有国家标准或IEC标准的应给出标准号）、具有CQC认证证书。如果该产品没有国家标准（或IEC标准），亦应出具专业测试机构出具的可以证明该产品的主要性能参数符合技术规范中提供的技术参数和性能指标的测试报告。如果设备已经取得国际/国内认证机构的认证，则应提供认证证书复印件。
a）按国际电工委员会IEC61215：1993标准进行设计，并经过充分的试验论证，确保组件的质量、电性能和寿命要求；
b）采用绒面低铁钢化玻璃 (又称为白玻璃)，厚度3.2mm, 透光率达91.5％以上，电池组件整体有足够的机械强度，能经受运输、安装和使用过程中发生的冲击、震动和其他应力，并具有优良的防腐、防风、防水和防雹能力；
c）采用加有抗紫外剂、抗氧化剂和固化剂的优质EVA（乙烯－醋酸乙烯共聚物）膜层作为太阳电池的密封剂和与玻璃、TPT之间的连接剂。具有高透光率（胶膜固化后透光率≥89.5％）和抗老化能力；
d）TPT（聚氟乙烯复合膜）：用于太阳电池组件封装的TPT至少应该有三层结构：外层保护层PVF具有良好的抗环境侵蚀能力，中间层为聚脂薄膜具有良好的绝缘性能，内层PVF 需经表面处理和EVA具有良好的粘接性能。电池组件的绝缘强度大于100MΩ；
e）专用太阳能电池组件优质密封硅胶，增加组件的绝缘性能和防止湿气进入组件，保证组件寿命；
f）太阳能电池片：多晶硅，质量是A级；组件在-40℃的低温下和85℃的高温下可正常工作；
g）密封防水多功能接线盒，防护等级达到IP65，内装旁路二极管，有效防止热斑效应造成的电池烧毁等质量事故；
h）阳极氧化铝边框和出厂所携带的接线盒确保安装简便快捷，边框抗机械冲击能力强。
i）本项目使用组件应具有CQC认证证书或TUV或CE认证证书等同类认证机构出具的认证证书，是串焊机焊接而成（非人工焊接），10年产品质保，25年线性功率保证，第一年损耗为2.5%，此后每年损耗0.7%，从质保开始日开始后第25年的功率输出效率不低于80.7%。
1.3 结构、外形尺寸、安装尺寸及质量
规格组件的外形尺寸，安装尺寸及质量符合相应的产品详细规范的规定。组件的结构设计能满足安装地点气候、屋顶条件使用的要求。如组件的强度，安装在40多米高的楼顶，电池片间隙及与边框之间距离满足楼顶安装的标准，保证强度。
组件的安装位置可根据投标方的要求调整，同时保证组件的安装强度和安全性能不受影响。
每个组件都应有下列清晰而且擦不掉的标志：
a）制造厂的名称、标志或代号；
b）产品型号；
c）产品序号；
d）引出端或引线的极性；
e）在标准测试条件下，该型号产品最大输出功率的标称值和偏差百分比。
g）制造的日期和地点，或可由产品序号查到。
h）电流分档标记。
1.4外观要求
所有组件表面应进行清洗工序，保证组件的外观，满足如下要求：
a）电池组件框架整洁、平整、无毛刺、无腐蚀斑点。
b）所提供的组件无开裂、弯曲、不规整或损伤的外表面。
c）组件的电池表面颜色均匀，无明显色差。
d）组件的盖板玻璃应整洁、平直、无裂痕，组件背面无划伤、碰伤等缺陷。背板无明显皱痕，组件背面无明显凸起或者凹陷（由内部引线引起的突起），硅胶均匀；接线盒粘接牢固，表面干净。
e）组件的输出连接、互联线及主汇流线无可见的腐蚀。
f）组件的电池表面状况符合相应的产品详细规范的规定。
g）组件的边缘和电池之间不存在连续的气泡或脱层。
h）电池组件的接线装置密封，极性标志准确和明显，与引出线的连接牢固可靠。
1.5 安装附件
投标厂家要明确组件安装所用的螺母、螺杆和垫片的规格尺寸，并提供组件安装配套使用的螺母、螺杆和垫片。
2、并网逆变器：
逆变器负载接口等装置。要求如下：（1）控制箱采用室内侧壁挂固定方式；（2）控制箱内各设备配有明确标识；（3）控制箱内断路器具有双向保护功能；
4、其他配件：
项目规格
支架光伏组件专用热镀锌C型钢
线缆4平专用国标光伏线
螺栓不锈钢螺栓
正常使用寿命不低于25年，10年内保证90%的输出功率，25年内保证80.7%的输出功率。
4.2要求满足防雷、防爆、保温、防冻、防腐等技术要求。
4.3防雷接地系统
1）防雷系统
光伏并网发电系统因为太阳能光伏阵列的面积宽，而且安装在没有遮盖物的室外，因此容易受到雷电引起的过高电压影响。所以，根据安装太阳能光伏发电系统地区和重要性采取相应的防雷措施。
本系统防雷构成分为防直击雷、防感应雷。
①防直击雷设计：本系统太阳能光伏组件的金属紧固件和屋面敷设电缆桥架均与建筑避雷带或防雷引下线可靠连接。
②防感应雷设计：为防止感应雷给系统设备造成损坏，本设计以下处安装防雷保护装置。
1、逆变器自身具有防雷保护，达到国家二级防雷标准；
2、交流控制柜：为保护逆变器不受市电引入感应雷破坏，在交流配电柜内安装防雷器，采用DG TNS 230 400 交流防雷器串接S262-C63A/4P交流断路器再接到交流输出线上，同时防雷器接地端与PE线连接。
2）接地系统
①光伏屋面太阳能接地系统与建筑内其他接地系统共用同一接地体，联合接地体接地电阻小于4欧姆；
②本设计中所有电气设备金属外壳均应可靠接地；
③本设计中交流部分均设有专用保护接地线（与建筑的接地系统一致）；
4.4线缆的选型
太阳能光伏发电系统的连接电缆线主要包括（但不仅限于）：
组件间的串联电缆连接线，
组件到直流汇线箱的电缆连接线，
直流汇线箱到直流控制箱的电缆连接线，
直流控制箱到逆变器的电缆连接线，
逆变器到交流控制柜的电缆连接线，
交流控制柜到离网点的电缆连接线。
采用通过太阳能光伏专用直流电缆，组串连接线PV专用电缆铜截面面积为4mm2采用150℃
无卤阻燃光伏电缆辐照绝缘料，是以无卤无毒改性聚烯烃树脂为主要原料，加入无卤无毒阻燃剂、热稳定剂、消烟剂、防霉剂等助剂，不含卤素、重金属、磷元素。且符合ROHS，浸水后绝缘电阻变化小。
力电缆具有卓越的热-机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单，重量轻，敷设不受落差限制等优点，是目前广泛应用于城市电网，矿山和工厂的新颖电缆。
4.5支架结构设计
1.结构设计标准
GB 50009-2004 建筑结构载荷规范
GB/T5237-2000 铝合金建筑型材
GB 50429-2007 铝合金结构设计规范
GB/T699-1999 优质碳素结构钢
GB50205-2001 钢结构质量工程验收规范
GB50017-2003 钢结构设计规范
GB/T700-2006 碳素结构钢
GB/T13912-2002 钢铁制件热浸镀锌层技术要求及试验方法
GB 2694 -2003 热浸镀锌体镀锌质量
GB50191 构筑物抗震设计规范
10J908-5 建筑太阳能光伏系统设计与安装
JGJ 203-2010 民用建筑太阳能光伏系统应用技术规范
GB 50352-2005 民用建筑设计通则
GB 50345-2004 屋面工程技术规范
JGJ 145-2004 混凝土结构后锚固技术规程
GB50204-2002 混凝土结构工程施工质量验收规范
GB50202-2002 建筑地基基础工程施工质量验收规范
GB50203-2002 砌体工程施工及验收规范
GB50007-2002 建筑地基基础设计规范
GB50018-2002 冷弯薄壁型钢结构技术规范
GB 12307.1- 2005 金属镀层厚度标准
GB/T15975-2005 大气环境腐蚀性分类
GB/T 19291-2003 金属和合金的腐蚀腐蚀试验一般原则
GB 50191-2010 构筑物抗震设计规范
GB 50223-2008 建筑工程抗震设防分类标准
JGJ 82-2008 钢结构高强度螺栓连接的设计、施工及验收规程
GB 1128-2010 钢结构用高强度大六角螺栓、螺母、垫圈与技术条件
GB 3632-2008 钢结构用扭剪型高强度螺栓连接与技术条件
2.组件支架设计原则
设计过程中考虑的主要因素：
支架及组件的自重大小、风压情况、积雪作用和地震等。通过计算确定选用材料的材质及强度规格，从而保证太阳电池组件安全与可靠的使用，确保太阳电池方阵的使用寿命达到预期的要求。
防腐和抗风措施：
防止用于室外支撑太阳能电池的支架受到腐蚀而威胁到整个太阳能发电系统的安全运行，支架钢材部分采用热镀锌优质碳钢型材，可以满足11级风（30米/秒），具有防腐，防锈功能。接地措施：在阵列上和阵列周围有可靠的接地网，保证安全、防止雷击。
4.6其他要求：
4.6.1安全施工要求：
4.6.1.1供应商必须遵守安全生产的有关规定，采取必要的安全防护措施，杜绝安全质量事故发生。
4.6.1.2供应商负责在供货、安装、调试、验收及售后服务相关服务等过程中施工现场全部人员的安全。招标人不承担供应商施工人员或进入现场其他人员的伤亡赔偿或补偿责任。（三）其他要求：
1、该项目为交钥匙项目，供应商负责自行勘察、设计、供货、安装、调试、直至验收合格并交付使用的全部费用，自行解决与电业局的并网、备案等相关一切手续。供应商必须保证设备的正常运行，所必需的其他材料请在投标文件中详细列出。
2、供应商所提供的所有产品均须符合国家产品的有关质量标准；供应商应对磋商文件规定的货物技术性能逐项做出实质性响应；供应商所提供的投标文件应满足磋商文件要求。
3、供应商必须明确所报产品的品牌、型号及规格参数，附详细参数，并保证真实。
4、供应商要保证所供产品（设备）均有知识产权或为原厂正品，不得侵权或使用任何劣货、假货等产品（设备），一旦发现，招标人有权单方解除合同，并由供应商承担赔偿及违约责任。
5、供应商所供太阳能光伏产品必须符合国家有关特种设备的法律、行政法规、规章、强制性标准及技术规程的要求，竣工验收质量要达到国家、山东省相关专业主管部门规定要达到的质量标准。
注：1、供应商提供的产品规格和采购清单相比不能出现负偏离。
2、以上涉及报告、证书、证明材料等均以复印件（加盖公章）形式编入投标文件适当位置。
