钢材的硬度：金属硬度（Hardness）的代号为H，按照硬度试验方法的不同分为：常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB和HRC 较为常用
HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等40°以上之材料。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石布氏硬度（HB）一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁洛氏硬度（HRC）一般用于硬度较高的材料，如热处理后的硬度等等
洛氏硬度是以压痕塑性变形深度来确定硬度值指标，以0.002mm作为一个硬度单位。当HB>450或者试样过小时不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定荷载下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，氛围三种不同的标度来表示：
HRA：是采用60KG荷载和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）
HRB：是采用100KG荷载和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）
HRC：是采用150KG荷载和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）
另外，HRC适用范围HRC20-67，相当于HB225--650，若高于此范围则用HRA，低于此范围则用HRB
HB和HRC可以查表互换，心算公式可大概记为：1HRC≈1/10HB
以下为常见钢材硬度
芬可乐 P20 HB280-330
芬可乐 P20H HB330-350
芬可乐 P20HH HB330-370
一胜百 718H HRC31-36
一胜百 8407 HRC52-56
一胜百不锈钢 S136 HRC48-52
日本大同 NAK80 HRC37-43
日立镜面预硬钢CENA1 HRC37-41
日立 SKD61（DAC） HRC52-56
钢材的三种硬度标准 金属材料抵抗硬的物体压陷表面的能力，称为硬度。根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。对于管材一般常用的有布氏、洛氏、维氏硬度三种。 A、布氏硬度（HB） 用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。布氏硬度值是以试验力除以压痕球形表面积所得的商。以HBS（钢球）表示，单位为N/mm2(MPa)。 其计算公式为： 式中：F--压入金属试样表面的试验力，N； D--试验用钢球直径，mm； d--压痕平均直径，mm。 测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。 举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。 B、洛氏硬度（HR） 洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。不同的是，它是测量压痕的深度。即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。 硬度值用下式计算： 当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。 上述三个标尺适用范围如下： HRA（金刚石圆锥压头）20-88 HRC（金刚石圆锥压头）20-70 HRB（直径1.588mm钢球压头）20-100 洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。洛氏硬度可适用于测定由极软到极硬的金属材料，它弥补了布氏法的不是，较布氏法简便，可直接从硬度机的表盘读出硬度值。但是，由于其压痕小，故硬度值不如布氏法准确。 C、维氏硬度（HV） 维氏硬度试验也是一种压痕试验方法，是将一个相对面夹角为1360的正四棱锥体金刚石压头以选定的试验力（F）压入试验表面，经规定保持时间后卸除试验力，测量压痕两对角线长度。 维氏硬度值是试验力除以压痕表面积所得之商，其计算公式为： 式中：HV--维氏硬度符号，N/mm2(MPa)； F--试验力，N； d--压痕两对角线的算术平均值，mm。 维氏硬度采用的试验力F为5（49.03）、10（98.07）、20（196.1）、30（294.2）、50（490.3）、100（980.7）
常用钢材型号及性能特性，很实用的参考资料 2015-10-11 STAVAX ESR－优质不锈模具钢 经典模具钢Stavax ESR是优质不锈工模具钢。具有良好的耐腐蚀性优异的抛光性能、良好的耐磨性、良好的切削加工性能、良好的淬火稳定性，这些综合特性保证了钢材的出色性能。对于超耐腐蚀的塑料模具而言，其实际效益在于能大大降低模具维修费用，降低生产成本。这是由于型腔表面在超长的运行时间内仍可保持原有的光洁度，同时其杰出的耐腐蚀、热传导特性也保证了产品生产周期。Stavax ESR采用电渣重熔（ESR）技术，大大降低了杂质含量。VIKING－高合金工具钢 良好的热处理尺寸稳定性，良好的机加工，综合了极佳的韧性和较好的耐磨性。应用于精冲模、切边模、深拉模、冷锻模等。 718HH－高抛光预硬精密塑胶模具钢 为真空熔炼之铬-镍-钼合金钢，改良的预硬塑胶模具钢，出厂前已经过淬硬及回火处理，无淬裂和热处理变形风险，无需热处理，可施以氮化及火焰硬化处理，以增进模具的表面硬度及耐磨性。非常优良的抛光性能和改良的耐磨性能。用于热塑性材料注塑模具和挤出模具，高表面光洁度之塑胶制品模具、吹塑模、成形模，结构部件，轴类。 8407－高级热作工具钢 是铬、钼、钒合金工具钢，采用特殊炼钢技术和严密质量控制得到的纯度高且组织微细的钢材，8407的等向性（各向同性）要比一般传统炼制度H13更佳。这对于模具的抗机械疲劳及热应力疲劳性能更具价值，如压铸模具、锻造模具及挤型模具等。因此采用8407的模具硬度可比普通H13提高1－2HRC而不会牺牲韧性。硬度高可以减缓热龟裂的发生，提高模具寿命。用于各种金属压铸模具，挤压模具，高品质要求塑胶模具。 STAVAXESR-S136－高耐磨抗腐蚀预硬镜面钢 为高级不绣工具钢。优良的耐腐蚀性、抛旋光性、耐磨性、机械加工性，电火花加工可以获得超镜面加工效果及高品质表面，淬火时具有优良的稳定性。模具长期使用后，模穴表面仍然维持原先的光滑状态。模具在潮湿的环境下操作或存放时、不需要特别的保护。被推荐用于高抛光要求注塑模具和腐蚀性塑胶模具。 8402－优质热作工具钢 高、低温均有良好的耐磨性，优良的韧性和延展性，稳定且优良的及加工性和抛旋光性，优良的高温强度和抗热疲劳性，优良的淬透性，很小的热处理尺寸变形。用于金属热锻模具，铝挤压模具，塑胶模具，铝压铸模具等。 ASP23－高耐磨高韧性粉末高速钢 是铬钼钒粉末钢，高耐磨性（抗磨粒磨损），高抗压强度，非常好的淬透性，韧性好，热处理的尺寸稳定性好，抗回火软化性好。ASP-23特别适合于薄的被加工材的下料及成形，或模具失效是因为混合磨粒磨损及粘着磨损，或知识磨粒磨损，而且表面产生塑性变形的危险性也高者。例如中碳钢或高碳钢的下料、冲切已硬化钢板或冷轧钢带、含有玻璃纤维的塑胶模。 XW-42－高级高耐磨冷作工具钢 是一种含钼、钒的高碳、高铬合金工具钢。耐磨性与韧性兼备，优良的淬火性能，常被推荐用作需要很好耐磨性和适当韧性（抗冲击）的模具。比如：精密五金模具，半导体模具，精密零部件等。 NAK80－预硬镜面精密塑胶模具钢
常用模具材料牌号对照表 类别中国钢号通用钢号钢材特性塑胶模具钢3Cｒ2Mo P２0(美国）618（瑞典）预硬塑胶模具钢 ３Cr2NiMo718（瑞典）P20+Ｎi(美国) 超预硬塑胶模具钢 ４Ｃr13Ｓ136（瑞典)抗腐蚀塑胶模具钢 1CrNi3 ＮAK80（日本)镜面塑胶模具钢 3Cr１７Mo M30０（奥地利）耐腐蚀塑胶模具钢 五金模具钢ＣrWMn ＳＫS3（日本)不变形油钢 Cr１2 Cr12MoＶＳKD１1（日本) D３（美国) 耐磨韧性铬钢 Cr1２Ｍo1V1 Ｄ2(美国) 热作模具钢4Cr5MoSiV1SKD61（日本）通用热作模具钢 H13（美国) 840７(瑞典） 冷作模具钢?CrWMn/ＳKＳ31／1０5Ｗ／Cr6高硬度，中等淬透性，价格低廉。 20７—25５820-840 下料模、冲头、成型模、搓丝板顶出杆及小型塑料压模等。?9Ｍn２V/Ｏ2/DF—2 具有良好冲载能力,热处理变形小。≤229７80-８０0 厚度小于６mm以下得小型冲压模具及切纸机、刀具等。 9CrＷＭn／O１/SKS3／DF—3/100Mｎ/CrW4 淬火变形小，具有良好得刃口保持能力，热处理变形小。197－241 82０—84０薄片冲压模、手饰压花模等。 ９SiCr/X１00Cr／ＭoV51具有高硬度良好得韧性与较好得抗回火稳定性。１97—２４１８６0-88０下料模、冲头、搓丝板、压印模、顶出杆等?Cr5Mｏ１Ｖ/A２／SKＤ12/X Ｗ—１０/210／Cｒ１2空冷淬硬性铬钢，韧性极佳，高耐磨损性与抗腐蚀能力。≤２55９50-１000拉伸模、压花模、下料模、冲压模、及耐磨塑料模等. Cr12/Ｄ3/SKD1/X1６5Ｃr／ＭoV12高碳铬钢，具有高耐磨性与抗腐蚀能力。217—269 95０－9８0 应用于小动载条件下要求高耐磨形状简单得拉伸模及冲载模。?Ｃr12ＭoV/Ｘ1５5Cr/VMo121具有良好得淬透性，高耐磨性，韧性高。 207—255 1000—１02０下料模、冲头、滚丝轮、剪刀片、冷镦模、陶土模及热固塑料成型模等. Cr12Mo1Ｖ1/D2/ＳKD1１／W－42具有良好得淬透性，高韧性，高耐磨损性,强韧性极佳，并具有良好得抗回火稳定性,热处理变形小. ≤255 １0０0—10２0重型落料模、冷挤压模、深拉伸模、滚丝模、剪刀片、冷镦模、陶土模等。?７Cｒ７Mｏ２V2Si具有高韧性，高耐磨损性，热处理变形小。 2４１—269110０—1150
如对您有帮助，请购买打赏，谢谢您！ 常见材料莫氏硬度表 矿物莫氏硬度 Mohs’ scale of hardness；Mons’ hardness scale 表示的一种。1812年由矿物学家(Frederich Mohs)首先提出。 应用划痕法将棱锥形金刚钻针刻划所试的表面而发生划痕，习惯上或上都是用莫氏硬度。 用测得的划痕的分十级来表示：(talc)1（硬度最小），(gypsum)2，(calcite)3，(f luorite)4，(apatite)5，(feldspar;orthoclase;periclase)6，(quartz)7，(topaz)8，(cor undum)9，(diamond)10。 硬度值并非绝对硬度值，而是按硬度的顺序表示的值。 莫斯（F. Mons）创立而得名，提出测定矿物相对硬度的10种标准矿物。由小到大分为10级：滑石1，石膏2，方解石3，萤石4，磷灰石5，正长石6，石英7，黄玉8，刚玉9，金刚石10。 应用时作刻划比较确定硬度。如某矿物能将方解石刻出划痕，而不能刻萤石，则其莫氏硬度为3～4，其他类推。莫氏硬度仅为相对硬度，比较粗略。虽滑石的硬度为1，金刚石为10，刚玉为9，但经测得的绝对硬度，金刚石为滑石的4192倍，刚玉为滑石的442倍。莫氏硬度应用方便，时常采用。 是在西元1812年由德国矿物学家Frederich Mohs (1773-1839)提出，硬度值愈大愈硬。这些硬度值是经由互相磨挫来判断的，是相对的关系，不是呈现线性比例的(不能说硬度6比硬度2的硬3倍)。除了原本列出的1~10种矿物，这里也另外收集了其他常见物品的硬度值供参考： [] 参考数据

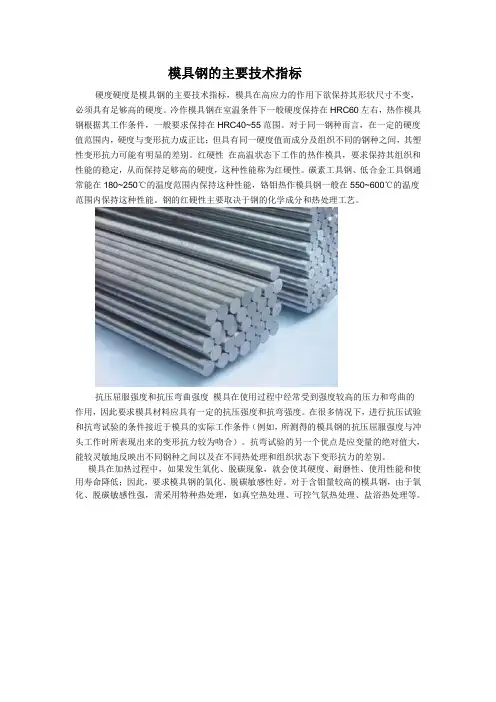

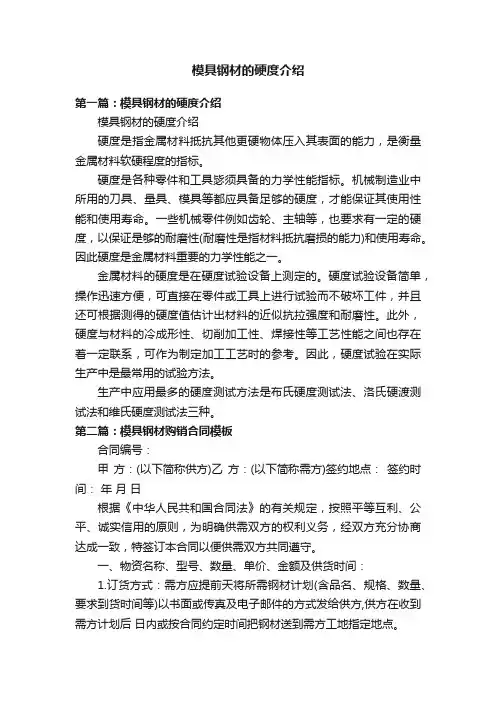

模具硬度及模具钢硬度的检测方法 模具钢是模具工业的主体材料，根据模具的服役条件、环境和状态的不同，模具钢应具备不同的特性。在工业生产中，模具使用寿命和制成零件的精度、质量、外观性能，除与模具的设计技术、制造精度，以及机床精度和制造操作有关外，正确地选用模具材料和正确地执行热处理工艺也是至关重要的，资料显示，模具早期失效因材料选择不当和材料内部缺陷引起的大约点10%左右，而由热处理不当引起的约占49%。 硬度是模具材料和成品模具的重要性能指标。模具在工作时的受力状态是复杂的，如热作模具通常是在交变的温度场下承受交变应力作用，因此它应具有良好的阻止模具转变成较软或塑性状态的能力，并且在长期工作环境下仍保持模具的形状和尺寸精度不变。一般成品模具的硬度，冷作模具常选择在59-60HRC，热作模具常选择在48HRC左右。 耐磨性也是成品模具的重要性能指标。零件成形时金属和模具型腔表面发生相对运动，磨损了型腔表面，至使模具的尺寸、形状、精度和表面粗糙度发生变化而失效。模具的耐磨性是由模具的热处理，特别是表面热处理决定的，评估模具耐磨性好坏的主要依据是硬度。 模具硬度的测试主要针对三种情况，即模具钢材料的硬度检测，经过热处理的半成品模具的硬度检测及要求高耐磨性的模具表面热处理后的表面硬度的检测。 1.模具钢硬度检测 供货状态的模具钢主要是经过锻造的钢板、钢块或钢棒，一般以退火状态供货。一些塑料模具钢还以预硬状态（调质处理）供货，用户可直接加工成模具而不必进行后续热处理。 模具钢按钢种分类可分为碳素工具钢、合金工具钢和高速工具钢，中国标准对于各种模具钢都规定了出厂硬度要求，要求对钢材的退火硬度和试样淬火硬度进行检验。 中国标准GB/T1298-1986《碳素工具钢技术条件》规定，退火状态供货钢材，对于T7-T13各种不同牌号，硬度值应分别小于187-217HBS，试样淬火硬度大于62HRC。中国标准GB/T1299-2000《合金工具钢》规定，退火状态供货的钢材，对于不同的牌号，硬度值应小于某个数值或在某个硬度区间内，例如：9SiCr 硬度为197-241HBW，Cr12硬度为217-269HBW，Cr5Mo1V硬度≤255HBW。试样淬火硬度根据不同的牌号，一般在53-64HRC之间。中国标准GB/T9943-1988《高速工具钢棒技术条件》规定，退火钢材硬度应小于255-285HBS，淬火回火钢材硬度应大于63-66HRC。 按照标准要求，出厂状态的模具钢应使用布氏硬度计，测试HBS（钢球压头）或HBW（硬度合金球压头）硬度，新标准规定统一采用HBW（硬度合金球压头），HBS（钢球压头）已停止使用。另外只要材料具有足够的尺寸，应尽量采用3000kg力和10mm球的试验条件。然而模具钢材料尺寸通常都比较大，无法直接在布氏硬度计上测试，常用的办法是在钢材上截取一块样品，经适当加工之后在台式布氏硬度计上测试。在少数要求不高的场合，也有人用锤击式布氏硬度计测试，但是，这种仪器误差较大，技术指标中给出的误差是±8%，实际应用中的误差常常超过10%，只能给出一个粗略的结果。 近年来，里氏硬度计被广泛应用，它测试快速，方便，测试值可自动转换成布氏硬度值，因此得到一定程度的应用。但是里氏硬度计采用的是动态硬度测试原理，影响仪器准确性的因素较多，对材料表面光洁度的要求很高，硬度值转换的误差也较大，特别 是测试软钢时误差更大。因此，其精度略高于锤击 式布氏硬度计，远不如常规的布氏和洛氏硬度计。 PHB-150型剪销式便携布氏硬度计，如图1所示。 这种仪器利用剪销控制试验力，试验力的误差可控 制在±0.5%以内。布氏硬度测试精度与台式布氏硬 度计相同。仪器主要结构是一个C型框架，C型框 架的开口尺寸是150mm，被测钢材只要能放到仪器 开口之内都可以在现场快速测试布氏硬度。仪器试 验力F=1580kg，球压头直径D=7.26mm，F/D2值等于图1
常用制作模具钢的钢号材料，特点与应用 序号类 别 钢号 特点与应用中国 钢号 外国近似钢号 1 高 碳 低9Mn 2V (GB/ T1299-2 000) 90MnV2(ISO) O2(ASTM) T31502(UNS) 90MnV8(EN) 90MnCrV8(DIN) BO2(BS) 90MnV8(NF) 90MnVCr8KU(UNI) 9Mn2V钢是一个比碳素工具 钢具有较好的综合力学性能的低合 金工具钢，具有较高的硬度和耐磨 性。淬火时变形较小，淬透性很好。 由于钢中含有一定量的钒，细化了 晶粒，减小钢的过热敏感性。同时 碳化物较细小和分布较均匀 该钢适于制造各种精密量具、 样板、也用于一般要求的尺寸比较 小的冲模及冷压模、雕刻模、落料 模等，也用于塑料成形模具还可以 做机床的丝杠等结构件 29Si Cr(GB/T 1299-20 00) 90CrSi5(DIN) 9XC(ΓOCT) 2092(SS) 9SiCr钢比铬钢具有更高的淬 透性和淬硬性，并且具有较高的回 火稳定性。适于分级淬火或等温淬 火。因此通常用于制造形状复杂、 变形小、耐磨性要求高的低速切削 刃具，如钻头、螺纹工具、手动绞 刀、搓丝板及滚丝轮等；也可以做 冷作模具，如冲模、低压力工作条 件下的冷镦模、打印模等，此外， 还用于制造冷轧辊、校正辊以及细
合金冷作模具钢长杆件其主要缺点是加热时脱碳倾向性较大 39Cr WMn(G B/T 1299-20 00) 95MnWCr1(ISO) SKS3(JIS) STS3(KS) O1(ASTM) T31501(UNS) 95MnWCr5(EN) 100MnCrW4(DIN) BO1(BS) 9XBΓ(ΓOCT) 2140(SS) 95MnWCr5KU(UNI) 9CrWMn钢为低合金冷作模具 钢。该钢具有一定的淬透性和耐磨 性，淬火变形较小，碳化物分布均 匀且颗粒细小。通常用于制造截面 不大而形状较复杂、高精度的冷冲 模，以及切边模、冷镦模、冷挤压 模的凹模、拉丝模、拉伸模等，也 用于塑料成形模具 4CrW Mn(GB/T 1299-20 00) 105WCr1(ISO) SKS31(JIS) STS31(KS) 107WCr5(EN) 105WCr6(DIN) 105WCr5(NF) XBΓ(ΓOCT) 107WCr5KU(UNI) CrWMn钢具有高淬透性。由于 钨形成碳化物，这种钢在淬火和低 温回火后具有比铬钢和9SiCr钢更 多的过剩碳化物和更高的硬度及耐 磨性。此外，钨还有助于保存细小 晶粒，从而使钢获得较好的韧性。 所以由CrWMn钢制成的刃具，崩 刃现象较少，并能较好地保持刀刃 形状和尺寸。但是，CrWMn钢对形 成碳化物网比较敏感。这种网的存 在，就使工具刃部有剥落的危险， 从而使工具的使用寿命缩短。因此， 有碳化物网的钢，必须根据其严重 程度进行锻压和淬火。这种钢用来 制造在工作时切削刃口不剧烈变热 工具和淬火时要求不变形的量具和 刃具，例如制作刀、长丝锥、长铰
钢材的三种硬度标准 2005-08-13 19:55:29 金属材料抵抗硬的物体压陷表面的能力，称为硬度。根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。对于管材一般常用的有布氏、洛氏、维氏硬度三种。 A、布氏硬度（HB） 用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。布氏硬度值是以试验力除以压痕球形表面积所得的商。以HBS（钢球）表示，单位为N/mm2(MPa)。 其计算公式为： 式中：F--压入金属试样表面的试验力，N； D--试验用钢球直径，mm； d--压痕平均直径，mm。 测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。 举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。 B、洛氏硬度（HK） 洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。不同的是，它是测量压痕的深度。即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。 硬度值用下式计算： 当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。
常见进口冲压模具钢材及其参数性能内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 常见进口模具钢材及其参数性能 瑞典一胜百STAVAXESR-S136 －－高耐磨抗腐蚀预硬镜面钢材 o出厂状态︰HB215 o相当布德鲁斯Buderus标准︰2316 o相当百禄Bohler标准︰M310 o相当日立hitachi 标准︰HPM38 o相当大同DAIDO标准︰PAK90 o耐磨性︰★★★☆☆ o韧性︰★★★☆☆ o尺寸稳定︰★★★☆☆ o加工性︰★★★☆☆ o抛旋光性︰★★★★★ o抗蚀性︰★★★★☆ o产品描述：为高级不绣工具钢。优良的耐腐蚀性、抛旋光性、耐磨性、机械加工性，电火花加工可以获得超镜面加工效果及高品质表面，淬火时具有优良的稳定性。模具长期使用后，模穴表面仍然维持原先的光滑状态。模具在潮湿的环境下操作或存放时、不需要特别的保护。 被推荐用于高抛光要求注塑模具和腐蚀性塑胶模具。 瑞典一胜百8402－－优质热作工具钢 o出厂状态︰HB 185
o相当布德鲁斯Buderus标准︰2344 o相当百禄Bohler标准︰W302 o相当日立hitachi 标准︰DAC o相当大同DAIDO标准︰DHA1 o耐磨性︰★★☆☆☆ o韧性︰★★★☆☆ o淬硬性︰★★★☆☆ o加工性︰★★★☆☆ o产品描述：高、低温均有良好的耐磨性，优良的韧性和延展性，稳定且优良的及加工性和抛旋光性，优良的高温强度和抗热疲劳性，优良的淬透性，很小的热处理尺寸变形。用于金属热锻模具，铝挤压模具，塑胶模具，铝压铸模具等。 瑞典一胜百8407－－高级热作工具钢 出厂状态︰HB 185 o相当布德鲁斯Buderus标准︰2344ESR o相当日立hitachi 标准︰DAC o相当大同DAIDO标准︰DHA1 o耐磨性︰★★★☆☆ o韧性︰★★★☆☆ o淬硬性︰★★★☆☆ o加工性︰★★★★☆ o产品描述：是铬、钼、钒合金工具钢，采用特殊炼钢技术和严密质量控制得到的纯度高且组织微细的钢材，8407的等向性（各向同性）要比一般传统炼制度H13更佳。这对于模具的抗机械疲劳及热应力疲劳性能更具价值，如压铸模具、锻造模具及挤型模具等。因此采用8407的模具硬度可比普通H13提高1－2HRC而不会牺牲韧性。硬度高可以减缓热龟裂的发生，提高模具寿命。用于各种金属压铸模具，挤压模具，高品质要求塑胶模具。 瑞典一胜百ASP23－－高耐磨高韧性粉末高速钢 o出厂状态︰HB 260
常见钢材硬度对比及解析 除了洛氏C标尺和布氏硬度，维氏和布氏有粗略的换算关系外，其它大多数的硬度换算只能通过查表。 HRC主要用于淬火钢、调质钢等硬度较高的材料，测量范围HRC20～67。 HRB 主要用于软钢，有色金属等较软的材料。测量范围HRB25～100。 {TodayHot} 在手册中可以通过维氏硬度换算。 HRB100＝HV233=HRC21.8； HRB99.2＝ HV226=HRC20.0； HRB96＝HV211=HRC17.0。 但两者之间的重叠范围只有这么大。金属材料抵抗硬的物体压陷表面的能力，称为硬度。根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。对于管材一般常用的有布氏、洛氏、维氏硬度三种。 A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。布氏硬度值是以试验力除以压痕球形表面积所得的商。以HBS（钢球）表示，单位为N/mm2(MPa)。其计算公式为：式中：F--压入金属试样表面的试验力，N； D--试验用钢球直径，mm； d--压痕平均直径，mm。测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。举例：120HBS10/1000130：表示用直径 10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。 B、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。不同的是，它是测量压痕的深度。即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）{HotTag}压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。硬度值用下式计算：当用A和C标尺试验时， HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。上述三个标尺适用范围如下： HRA（金刚石圆锥压头）20-88 HRC（金刚石圆锥压头）20-70 HRB（直径1.588mm钢球压头）20-100 洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。洛氏硬度可适用于测定由极软到极硬的金属材料，它弥补了布氏法的不是，较布氏法简便，可直接从硬度机的表盘读出硬度值。但是，由于其压痕小，故硬度值不如布氏法准确。 C、维氏硬度（HV）维氏硬度试验也是一种压痕试验方法，是将一个相对面夹角为1360的正四棱锥体金刚石压头以选定的试验力（F）压入试验表面，经规定保持时间后卸除试验力，测量压痕两对角线长度。维氏硬度值是试验力除以压痕表面积所得之商，其计算公式为：式中：HV--维氏硬度符号，N/mm2(MPa)； F--试验力，N；d--压痕两对角线的算术平均值，mm。维氏硬度采用的试验力F为5（49.03）、10（98.07）、20（196.1）、30（294.2）、50（490.3）、100（980.7）Kgf(N)等六
根据德国标准DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。 抗拉强度维氏硬度布氏硬度洛氏硬度Rm HV HB HRC N/mm 2 25080-27085-28590-30595-320100-335105-350110105-370115109-380120114-400125119-415130124-430135128-450140133-465145138-480150143-490155147-510160152-530165156-545170162-560175166-575180171-595185176-610190181-625195185-640200190-660205195-675210199-690215204-705220209-720225214-740230219-755235223-770240228 785245233
800250238 820255242 835260247 850265252 865270257 880275261 900280266 915285271 930290276 950295280 965300285 995310295 1030320304 1060330314 1095340323 1125350333 1115360342 1190370352 1220380361 1255390371 1290400380 1320410390 1350420399 1385430409 1420440418 1455450428 1485460437 1520470447 1555480(456) 1595490(466) 1630500(475) 1665510(485) 1700520(494) 1740530(504) 1775540(513) 1810550(523) 1845560(532) 1880570(542) 1920580(551) 1955590(561)
钢材的硬度种类 钢的硬度种类 常见钢材硬度的理解其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。硬度值用下式计算：当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e－－残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。上述三个标尺适用范围如下： HRA（金刚石圆锥压头）20-88 HRC（金刚石圆锥压头）20-70 HRB （直径1.588mm钢球压头）20-100 洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。洛氏硬度可适用于测定由极软到极硬的金属材料，它弥补了布氏法的不是，较布氏法简便，可直接从硬度机的表盘读出硬度值。但是，由于其压痕小，故硬度值不如布氏法准确。 C、维氏硬度（HV）维氏硬度试验也是一种压痕试验方法，是将一个相对面夹角为1360的正四棱锥体金刚石压头以选定的试验力（F）压入试验表面，经规定保持时间后卸除试验力，测量压痕两对角线长度。维氏硬度值是试验力除以压痕表面积所得之商，其计算公式为：式中：HV－－维氏硬度符号，N/mm2（MPa）； F－－试验力，N； d －－压痕两对角线的算术平均值，mm。维氏硬度采用的试验力F为5（49.03）、10（98.07）、20（196.1）、30（294.2）、50（490.3）、100（980.7）Kgf（N）等六级，可测硬度值范围为5～1000HV。表示方法举例：640HV30/20表示用30Hgf （294.2N）试验力保持20S（秒）测定的维氏硬度值为640N/mm2（MPa）。维氏硬度法可用于测定很薄的金属材料和表面层硬度。它具有布氏、洛氏法的主要优点，而克服了它们的基本缺点，但不如洛氏法简便。维氏法在钢管标准中很少用。 HB是用一定的力将一定直径（2.5、5、10）的钢球压向被测材料的表面，然后测量被测材料表面钢球压痕的直径以判断材料的硬度。材料的原始状态和钢材的退火、正火或调质常用HB。 HR有A、B 、C3三种。 其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。硬度值用下式计算：当用A和C标尺试验时，HR=100-e 当用B标尺试验时， HR=130-e 式中e－－残余压痕深度增量，其什系以规定单位0.002mm表示，即
钢材的硬度：金属硬度（Hardness）的代号为H，按照硬度试验方法的不同分为：常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB和HRC 较为常用 HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等40°以上之材料。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石布氏硬度（HB）一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁洛氏硬度（HRC）一般用于硬度较高的材料，如热处理后的硬度等等 洛氏硬度是以压痕塑性变形深度来确定硬度值指标，以0.002mm作为一个硬度单位。当HB>450或者试样过小时不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定荷载下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，氛围三种不同的标度来表示： HRA：是采用60KG荷载和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等） HRB：是采用100KG荷载和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料（如退火钢、铸铁等） HRC：是采用150KG荷载和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等） 另外，HRC适用范围HRC20-67，相当于HB225--650，若高于此范围则用HRA，低于此范围则用HRB HB和HRC可以查表互换，心算公式可大概记为：1HRC≈1/10HB 以下为常见钢材硬度 芬可乐 P20 HB280-330 芬可乐 P20H HB330-350 芬可乐 P20HH HB330-370 一胜百 718H HRC31-36 一胜百 8407 HRC52-56 一胜百不锈钢 S136 HRC48-52 日本大同 NAK80 HRC37-43 日立镜面预硬钢CENA1 HRC37-41 日立 SKD61（DAC） HRC52-56
常用模具钢材的价格表 日本日立大同名称性能单价硬度 SLD(SKD-11) 特种冷冲模合金钢 58元/Kg 58－62 DAC(SKD-61) 优质热作铸模合金钢 60元/Kg 52－56 FDAC(DH2F) 特种耐热压铸模具钢 85元/Kg 37－43 DC-53 特种冷冲模合金钢 62元/Kg 60－63 HPM50(NAK80) 预加硬优质塑胶模具钢 54元/Kg 37－43 NAK55 预加硬优级塑胶模具钢 52元/Kg 36－42 SKH-9(SKH-51) 特种优质高速钢 180元/Kg 60－63 YKS3（YK30）高级碳素工具钢 45元/Kg 58－62 SGT(SKS3) 耐磨不变形合金工具钢 43元/Kg 56－60 PX5 优质塑料模具钢 28元/kg 30－35 HPM1 塑胶模具钢 56元/Kg 37－41 HPM38 抗腐蚀镜面模具钢 88元/Kg 50－55 H3100 三宝红铜 120元/Kg 锻打铜78元/Kg DEX20 通用粉末高速钢 800元/Kg 62－66 DEX40 通用粉末高速钢 800元/Kg 64－67 S50C 优质碳素钢 16元/Kg 28－32 瑞典一胜百 618 预加硬塑胶模具钢 25元/Kg 30－35 718 预加硬塑胶模具钢 48元/Kg 30－36 718H 预加硬塑胶模具钢 56元/Kg 31－38 S136 优质抗腐蚀镜面模具钢 106元/Kg 50－53 S136H 优质抗腐蚀镜面模具钢 118元/Kg 52－55 8407 热作压铸模具钢 95元/Kg 52－56 DF-2 不变形耐磨油钢 45元/Kg 56－60 XW-41 高碳高铬工具钢 72元/Kg 58－62 58德国撒斯特 2311 塑胶模具钢 24元/Kg 30－34 2738 预加硬塑胶模具钢 28元/Kg 30－35 2316 预加硬抗腐蚀镜面模具钢 68元/Kg 30－38 2083 抗腐蚀镜面模具钢 65元/Kg 31－38 2344 热作压铸模具钢 66元/Kg 52－56 2510 不变形耐磨油钢 46元/Kg 56－60 2379 特种冷冲模合金钢 58元/Kg 58－62 德国P20 优质塑料模具钢 22元/Kg 30－33 美国P20 优质塑料模具钢 24元/Kg 30－34 奥地利百绿 M202 优质预加硬塑胶模具钢 30元/Kg 30－35 M238 优质预加硬塑胶模具钢 32元/Kg 30－36 M300 优质预加硬抗腐蚀镜面模具钢 85元/Kg 30－43 M310 优质抗腐蚀镜面模具钢 88元/Kg 50－53 W302 热作压铸模具钢 83元/Kg 52－56 K460 不变形耐磨油钢 48元/Kg 56－60 K110 特种冷冲模合金钢 58元/Kg 58－62
钢材的常用硬度标准 金属材料抵抗硬的物体压陷表面的能力，称为硬度。根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。对于管材一般常用的有布氏、洛氏、维氏硬度三种。 A、布氏硬度（HB） 用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。布氏硬度值是以试验力除以压痕球形表面积所得的商。以HBS（钢球）表示，单位为N/mm2(MPa)。 其计算公式为： 式中：F--压入金属试样表面的试验力，N； D--试验用钢球直径，mm； d--压痕平均直径，mm。 测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。 举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。 B、洛氏硬度（HK） 洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。不同的是，它是测量压痕的深度。即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。 硬度值用下式计算： 当用A和C标尺试验时，HR=100-e 当用B标尺试验时，HR=130-e 式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位 （0.002mm）时，即相当于洛氏硬度变化一个数。e值愈大，金属的硬度愈低，反之则硬度愈高。 上述三个标尺适用范围如下：
超全模具钢知识大全及常见进口模具钢简介你 值得学习 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
超全！模具钢知识大全及常见进口模具钢简介，你值得学 习 钢材的定义： 钢材是指含碳量在％～％的铁碳合金。在普通钢材中添加Cr,Mo,V,Ni等合金成分就得到了合金钢，我们的模具钢材都属于合金钢。改变钢材性能的办法，主要有以下三方面： 1. 合金成分 碳：C增加淬火组织的硬度；形成碳化物，提高耐磨性；降低韧性；降低可焊性铬：Cr提高钢之硬度，形成坚硬及稳定的碳化铬,从而改善耐磨性；能提高钢的淬透性；当Cr含量超过12%, 具耐腐蚀作用，并提供良好抛旋光性钼：MoMo是强碳化物形成元素，提高耐磨性；Mo＞％能抑止其他合金元素引致之回火脆性；提供红硬性，热强度；提高淬透性，回火稳定性钒：V可以形成高硬度碳化物，提高耐磨性；细化钢的晶粒，降低过热敏感性提高钢之强度、韧性及回火稳定性镍：NiNi能提高钢的淬透性；Ni能细化晶粒硫（S）常以MnS形式存在钢中，割裂基体的连续性，恶化材料的韧性、抗腐蚀性、抛旋光性、放电加工性、蚀纹性，可提高材料的切削能力。 2.冶炼工艺普通炼钢工艺电渣重熔（ESR）将粗钢坯置于电渣炉中，通入强电流，使电炉产生很高的温度，使粗钢坯
熔化成钢水，钢水流经电渣，杂质被电渣过滤吸附，从而达到纯化的效果。整体重熔速度快，但一些非常细小的杂质并未除去。真空电弧重熔（VAR）在真空炉里，通入强电流在钢胚上，钢胚底部开始熔化，杂质汽化成气体被抽走，从而将钢材纯度提高，而且它是一滴一滴地凝固，凝固速度非常快，组织变得很致密。特点是杂质去得彻底，但整体重熔速度慢。 3.热处理钢材的热处理是指经过加热然后冷却，通过控制钢材的加热温度、保温时间及冷却速度来改变钢的性能，以满足加工或使用要求的工艺过程。主要的热处理工艺有：退火、淬火、回火。 模具钢按用途分类1.冷作模具钢 冷作模具钢主要用于制造对冷状态下的工件进行压制成型的模具。如冷冲裁模具、冷冲压模具、冷拉深模具、压印模具、冷挤压模具、螺纹压制模具和粉末压制模具等。冷作模具钢的范围很广，从各种碳素工具钢、合金工具钢、高速工具钢到粉末高速工具钢和粉末高合金模具钢。2.热作模具钢热作模具钢主要用于制造对高温状态下的工件进行压力加工的模具。如热锻模具、热挤压模具、压铸模具、热镦锻模具等。常用的热作模具钢有：中高含碳量的添加Cr、W、Mo、V等合金元素的合金模具钢；对特殊要求的热作模具钢，有时采用高合金奥氏体耐热模具钢制造。3.塑
国内常见模具钢牌号对 照表 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
国内常见进口模具钢牌号对
SMV3W 46～49RC 49～52RC AUBERT＆DUVAL 大灯罩、支架、反射镜镜面钢、高寿命2343ESR 46～49RC 48～52RC 大灯罩、支架、反射镜镜面钢、高寿命 8407 46～49RC 45～54RC 一胜百大灯罩、支架、反射镜镜面钢、高寿命 2344 46～49RC 48～52RC 布德鲁斯滑块、顶块、镶件高寿命 S-136 46～49RC 45～54RC 一胜百大灯罩、支架、反射镜镜面钢、高寿命、耐腐蚀SKD61 46～49RC 滑块、顶块、镶件、杆件高寿命 SKH51 59～61RC 小镶针、小顶针、扁顶针高硬度、韧性较好、高耐磨 SUJ2 58～62RC 高频淬火导柱、导套、复位杆 进口预硬钢
NAK80 37～43RC 大同大灯罩、支架镜面钢、焊接性好、韧性差 MEK4 42～43RC AUBERT＆DUVAL 后灯灯罩抛光性好 NIMAX 40RC 一胜百后灯灯罩抛光性好、皮纹效果好 718HH 35～39RC 一胜百后灯灯罩抛光性好、皮纹效果好 718S 30～35RC 一胜百寿命要求中等的模具抛光性较好、皮纹效果好 718 28～33RC 一胜百寿命要求中等的模具抛光性较好、皮纹效果好 618HH 36～40RC 一胜百后灯灯罩后模抛光性较好、皮纹效果好 2738 28～33RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好738HH 33～38RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好 31RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好 2711 37～40RC 布德鲁斯滑块、顶块、镶件抛光性好、加工性不好 GS-2711 35～38RC 滑块、顶块、镶件抛光性好、加工性不好 P20HH 34～38RC 芬苛乐寿命要求高的大型模具抛光性较好、皮纹效果好P20LQ 34～38RC 芬苛乐寿命要求高的大型模具抛光性好、皮纹效果好MOLDMAX30 26～32RC BRUSH WELLMAN 不易冷却的镶件导热性好MOLDMAX40 36～42RC BRUSH WELLMAN 不易冷却的镶件导热性好AMPCO18 192HB AMPCO 导套、导向条、耐磨片自润滑性极佳、耐磨AMPCO21 30RC AMPCO 导套、导向条、耐磨片自润滑性极佳、耐磨

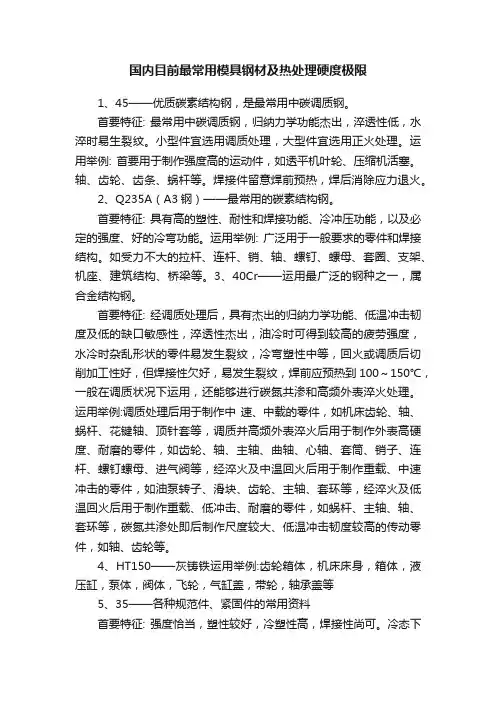

工厂常用钢材型号和性能 在工作中经常会遇到钢材性能与材质问题，今天小编就给大家献上一些工厂常用钢材型号和性能，绝对实用。 45——优质碳素结构钢，是最常用中碳调质钢。 主要特征:最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。应用举例:主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。轴、齿轮、齿条、蜗杆等。焊接件注意焊前预热，焊后消除应力退火。 Q235A（A3钢）——最常用的碳素结构钢。 主要特征:具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能。应用举例:广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。 40Cr——使用最广泛的钢种之一，属合金结构钢。
主要特征:经调质处理后，具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性，淬透性良好，油冷时可得到较高的疲劳强度，水冷时复杂形状的零件易产生裂纹，冷弯塑性中等，回火或调质后切削加工性好，但焊接性不好，易产生裂纹，焊前应预热到100～150℃，一般在调质状态下使用，还可以进行碳氮共渗和高频表面淬火处理。金属加工微信内容不错，值得关注。应用举例:调质处理后用于制造中速、中载的零件，如机床齿轮、轴、蜗杆、花键轴、顶针套等，调质并高频表面淬火后用于制造表面高硬度、耐磨的零件，如齿轮、轴、主轴、曲轴、心轴、套筒、销子、连杆、螺钉螺母、进气阀等，经淬火及中温回火后用于制造重载、中速冲击的零件，如油泵转子、滑块、齿轮、主轴、套环等，经淬火及低温回火后用于制造重载、低冲击、耐磨的零件，如蜗杆、主轴、轴、套环等，碳氮共渗处即后制造尺寸较大、低温冲击韧度较高的传动零件，如轴、齿轮等。 HT150——灰铸铁应用举例:齿轮箱体，箱体，液压缸，泵体，阀体，飞轮，气缸盖，带轮，轴承盖等，其中机床床身使用的是HT250或HT300 35——各种标准件、紧固件的常用材料 主要特征:强度适当，塑性较好，冷塑性高，焊接性尚可。冷态下可局部镦粗和拉丝。淬透性低，正火或调质后使用应用举例:适于制造小截面零件，可承受较大载荷的零件：如曲轴、杠杆、连杆、钩环等，各种标准件、紧固件 65Mn——常用的弹簧钢 应用举例:小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制做弹簧环、气门簧、离合器簧片、刹车弹簧、冷卷螺旋弹簧，卡簧等。 0Cr18Ni9——最常用的不锈钢（美国钢号304，日本钢号SUS304）
