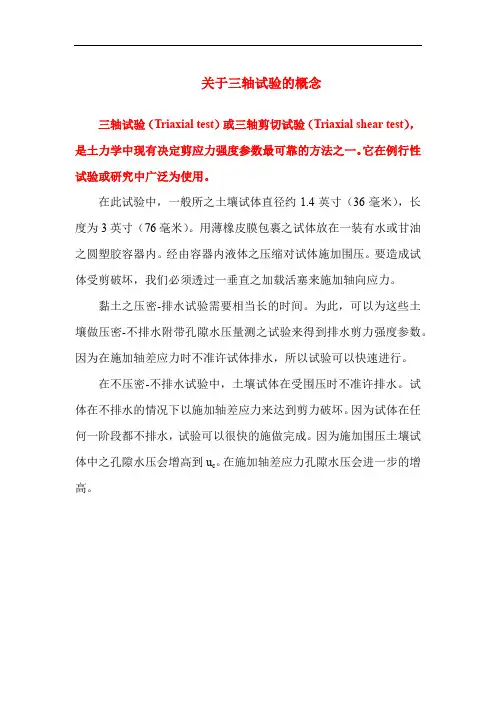

三轴试验相关理论知识
一、基本概念 1.常用术语
法向力——垂直于滑动面上的应力，也叫正应力σ。σ=N/A （N ：作用于滑动面的力；A ：滑动面的
面积）
剪应力——与法向力垂直的切向应力τ。τ=F/A （F ：与法向力相垂直的摩擦力） 主平面——没有剪应力的平面。
主应力——主平面上的法向应力（正应力）。在相互垂直的立方体上(图1)又分成：
大主应力（σ1）——轴向应力； 小主应力（σ3）——径向应力；
中主应力（σ2）——界于大、小主应力之
间的径向应力。
(常规三轴试验的试样呈圆柱形，中、小主应力相等，即σ2=σ3，谓之轴对称条件下的试验。)
偏应力——轴向应力与径向应力（或大、小主应力）
之差，即（σ1-σ3）。
摩檫角——剪应力达到极限（土体开始滑动）时的
剪破角Φ，此时Φ=α
（tan Φ为摩檫系数） 图1 主应力与主应力面
抗剪强度——随着剪应力的增加，剪阻力亦相应增加。而剪阻力达到一定限度就不再增大这个强度
称为土的抗剪强度。
2.摩尔圆
摩尔圆源自材料力学之应力圆，由于是科学家摩尔首先提出的，故叫摩尔圆。（图2）通过土体内某微小单元的任一平面，一般都作用着一个合应力，并可分解为法向应力（σ）和剪应力（τ）两个分量。如图3，沿圆柱体轴线取一个垂直面作应力分析，可得如下的关系式：
将两式平方后相加，整理后得出 图2 摩尔应力园
上式的几何意义是，在σ-τ坐标系里以（σ1+σ3）/ 2，0为圆心、（σ1-σ3）/ 2为半径的圆。
在三轴试验轴对称时的平面上，当试样给定σ1和σ3，如果已知试样上的大、小主应力面的方向，就可以从摩尔圆上确定试样内任一斜面上的剪应力τ和法向应力σ。摩尔圆在σ-τ坐标系里的应力关系如图4所示。图的右边为一三轴试样，左边为相应的摩尔圆。过圆的D 点（σ1）作平行于试样大主应力面AB 线，交圆上
Op 点；过圆E 点（σ3）作平行于小主应 力面AC 线，必通过Op 点（∵AB 与AC 正
交，∠DEOp 是半圆的圆周角）。然后经交
点Op 作与OpD 线成α角的直线，交圆于P 图3 三轴试样的应力状态
α
σστασσσσσ2sin )(2
1
2cos )(21)(21313131-=-++=
2312231)2
()2(σστσσσ-=++-
点，OpP 线的方向就是试样内斜面的方向；P 点的横、纵坐标值就是以上斜面（倾角α）的法向应 力σ和切向应力τ。可见，任一斜面上的法向力和剪应力将随α而异。实际应用上是以水平为大主应力面、垂直为小主应力面。在分析P 点的应力状态时，EP 的方向就是上述斜面的方向，即斜面的倾角∠PED=α（∠PED 与∠POpD 是同圆弧的圆周角）。此时∠PCD=2α，再根据圆心坐标
（σ1+σ3）/ 2和半径（σ1-σ3）/ 2的数值，就很容易地写出P 点的横坐标与纵坐标值，就是上述σ、τ的表达式。
需要提出的是，摩尔圆在土力学中应力的正负号与材料力学不同，法向应力以压应力为正、拉应力为负；剪应力以逆时针为正、顺时针为负。
3.有效应力原理
① 设σ为总应力，σ'为有效应力，u 为孔隙（水、气）压力，则有效应力原理可表达为
σ=σ'+ｕ
现阶段测试技术只能测饱和土的孔隙水压力，对
于非饱和土测孔隙压力还停留在研究上。有效摩 图4 摩尔园与试样斜面上的应力 尔圆的圆心在横轴上的坐标、与圆半径，则分别是：
② 三轴试样在受外力作用下产生的孔隙水压力ｕ分两部分，一部分由周围压力（σ3）引起为ｕc ；另一部分是由偏应力（σ1-σ3）引起为ｕs 。通常用孔隙水压力系数来表示。
Δｕ=Δｕc+Δｕs
设式中的 Δｕc=B Δσ3
Δｕs=A （Δσ1-Δσ3）
则 B=Δｕc/Δσ3
A=Δｕs/（Δσ1-Δσ3）
式中的B 为初始孔隙水压力系数，与土样的饱和程度相关。B 界于0～1之间，是试验中的一项重要检验指标，试前必须B 达到或接近1（＞0.95～0.98）；固结时用于检查孔隙水压力消散程度，当孔隙水压力完全消散（国标规定孔压消散大于95%），谓主固结完成；当土样不饱和或不完全饱和时，B 值必然对A 值会有影响。这时，Δｕs 应表示为 BA （Δσ1-Δσ3），于是
Δｕ= B Δσ3+ BA （Δσ1-Δσ3）
BA 常用ā表示，上式改写成
Δｕ= B Δσ3+ ā（Δσ1-Δσ3）
在固结不排水（CU ）试验中，固结完成后Δｕc 等于零，故总的孔隙水压力变化为
Δｕ=Δｕs=ā（Δσ1-Δσ3）
通常只取破坏时的Δｕ计算A ，作为破坏时的孔隙水压力系数，并用下式表示：
A f =ｕf /
B （σ1-σ3）f
式中 ｕf ——试样破坏时的主应力差（σ1-σ3）f 产生的孔隙水压力值（kpa ） 当土样处于完全饱和状态时，B=1，Δｕc=Δσ3，这时A 就等于ā：
Δｕ=Δσ3+ A （Δσ1-Δσ3）
对于非饱和土，B ﹤1，大主应力σ1与孔隙水压力ｕ的关系表示为
ｕ=B Δσ1
在堤坝边坡稳定分析中，B 将是一个有用的参数，可由三轴试验模拟土体实际受力条件测定。
在固结排水（CD ）试验中，Δｕc=Δｕs=0，故Δｕ=0。
土工试验国家标准中，当测孔隙水压力时通常只须提供两项孔隙水压力系数B 、A f 。
2
2
2
231
3
'
1
'313
'
1
'σσσσ
σσσσ-=
--+=+u
4.应力路径分析
应力路径是指某个特定平面上的应力状态变化的轨迹。应力路径与应力路径曲线，在三轴试验中的应用，有以下三个方面：
① 常规三轴（UU 、CU 、CD ）试验，是用同一种加荷方式，在不同排水条件下进行的。若以不同的加荷方式，在不同的排水条件下作试验，称为应力路径三轴试验。例如在压缩试验中就有固定σ3，增加σ1,主应力和增加（图5a ）；固定σ1，减小σ3主应力和减小（图5b ）；主应力和不变，增加σ1，减小σ3（图5c ）。应力路径的试验，用手工操作难以完成，须借助全自动的仪器和专门设计的试验程序，用计算机控制进行。其中还需要试验人员根据工程实际，进行试验设计。
② 应力路径曲线反映试样的应力点，从初始状态向破坏状态的变化轨迹。对其分析有助于试样破坏点的判断。直接求取破坏剪切面的倾角比较困难，而是取摩尔圆顶点（σ1—σ3）/ 2、即在与大主应力面成45°的平面（最大剪应力面），描绘应力变化的曲线， 既方便又简洁明了如图6所示。在图7中三轴压缩的路径的如AB
线，三轴拉伸的路径如AC 线。应力路径又分成总应力路径和有效 图5 加荷方式与应力路径 应力路径。正常固结土的应力路径如图8（a ）所示，总应力路径是一条以σ3为原点、与横坐标成45°的直线AD ；有效应力路径则是从σ3开始的一条曲线AH ，它与总应力路径曲线之间的水平距离，为孔隙水压力。超固结土的应力路径如图8（b ）所示，M 点为曾经受到过最大固结应力，A 点为弱超固结试样的围压，总应力路径沿着AC 线至C 点破坏，因为超固结土产生正的孔隙水压力，所以有效应力路径曲线始终在总应力路径的左边，从A 点沿着曲线至D 破坏；B 点则是强超固结土的应力路径。从中可以看出超固结土的应力路
图6 应力路径曲线 图7 正常固结土的CD 应力路径
图8 固结不排水(CU)的压力路径
径与曲线的形态与正常固结土不同，这说明超固结土试样，在轴压下的孔隙水压力最初变化很小，待应力接近或超过M 点后孔隙水压力才逐渐变大。在固结排水剪试验里，应力路径比较简单因为
试验中孔隙水压力始终保持为零，故总应力路径也就是有效应力路径。在不固结不排水试验里，只有总应力路径。应力路径曲线如图中的AB 线。在实际试验里会见到形态各异的有效应力路径曲线，只要按以上关系去认识，就有助于对试验的分析，并确定破坏点。
③ 将一组试样的应力路径曲线上的破坏点，用直线c 连接起来，将是与摩尔圆相割（如图9）的直线。而强度包线f 是和诸摩尔圆相切的直线。显然c 线的倾角、和截距，须要根据两条直线的几何关系，经过换算才能得出强度包线的参数。设两条直线与横坐标的夹角分别是α、υ'，与纵坐标的截距分别是d 和c'。则两条直线的参数存在如下关系：
υ'=sin -1tan α c'=d/cos υ'
这就是土工试验标准、规程中列出的，根据 应力路径连线求抗剪强度参数c'、υ'的算式。证明以上关系的成立，可以从一个摩尔圆与两条直线的几何图形来理解：
a 、把c 或f 直线与横坐标相交处，可看作一个点圆，因此两直线必相交于一点。
b 、比较以
c 线与f 线交点至摩尔圆圆心为公共边的两三角形，通过以下关系计算υ'值：
sin υ'=tan α
c 、比较以c 线或f 线交点至坐标原点为公 图9 摩尔园切线的解析关系 共边的两三角形，通过以下证明计算c'值：
c'×ctg υ'=d ×ctg α
用tan α取代ctg α并置换成sin υ'，
c'×ctg υ'=d/sin υ'
于是 c'×（cos υ'/sin υ'）= d/sin υ' 由于各应力点正是摩尔圆的顶点，通过其纵横坐标值可以使直线c 在数据处理中有了解析解。它适用于总应力、也适用于有效应力条件下求υ（υ'）和c （c'）。具体操作是，首先用统计的方法，对c 线上各（极限摩尔圆半径）点作线性回归计算，求得其截距d 和斜率tan α。即：
将纵坐标（σ1-σ3）/ 2以y 表示，横坐标σ以x 表示，线性回归计算公式如下：
线性回归计算可编辑出程序、或套用现成的计算程序，应用计算机十分方便。这种统计关系是依据误差理论中的最小二乘法原理，所得直线距各测点的偏差的平方和最小，通过相关系数来评价试验结果的线性离散程度。式中的回归系数tan α为斜率，回归常数项d 为直线在纵坐标上的截距，r 为相关系数。
5.摩尔—库仑理论
材料破坏的基本条件是，应力达到最大正应力、最大剪应力或最大应变。从试验和观察上得知，若某一条件或几个条件组合达到某一极限时，材料将受到破坏。把这种条件称作破坏准则或强度理论。不同材料适用的强度理论不相同。金属材料用屈雷斯卡（Tresca ）和冯米赛思（V on Mises ） 理论较好；一般材料或硬粘土、具有裂隙粘土的脆性断裂状态，适宜用最大压（拉）应力理论或最
ασσσtan 2
)
(31+=-d n
x
y d x x n y
x y x n ∑∑∑∑∑∑∑?-=
-??-?=
ααtan )(tan 2
2()[]()
[]
∑∑∑∑∑∑∑-??-??-?=
2
2
2
2
y y
n x x n y
x y x n r
φσσσσφctg c f f ?++-=
2/)(2
/)(sin 3131φφσσσσcos sin 2)(2)(3131c f
f ++=-φφφφσσsin 1cos 2sin 1sin 131-+-+=c f f 大弹性应变理论来解释破坏；对于土来说，应用最大剪应力理论比较适合。因为在工程上，如承受建（构）筑的荷载、挖方或填方边坡受外力和土体自重作用、挡土结构受到的土压力等，是凡地基土稳定性的课题。都涉及到一部分土体可能沿着某个面相对于另一部分土体的滑动。视这一现象的出现为剪切破坏或产生塑性流动。土体内部的滑动可沿任何一个面发生，只要该面上的剪应力等于或超过了它的抗剪强度。
库仑是最早（1776年）提出以最大剪应力作为破坏的量度的。他根据砂土的摩擦试验的经验规律，把剪应力（抗剪强度）表达为滑动面上总应力的线性函数。即：
后来，按凝聚性土的试验，把它改写成更普遍的形式： 式中：τf ——土的抗剪强度；
σ——滑动面上的法向总应力； c ——凝聚力，抗剪强度线在τ-σ坐标系纵轴
上的截距；
υ——内摩檫角，即抗剪强度线的坡角。 图10 在限定应力范围内用取代包线
摩尔继续库仑的工作，提出以最大应力圆半径（τmax =（σ1-σ3）/ 2）作为材料破坏的唯一标准。因为剪应力是法向应力的函数（抗剪强度取决于法向应力），那么极限应力状态的应力圆就 有公共包线（也叫摩尔破坏包线），但这种关系不是线性的。如图10所示那样，通常在土力学中，为了实用的目的，把较小侧压力下、或在某一限定的应力范围内的包线作为直线来处理。该直线的方程就是库仑公式。用库仑公式表示摩尔包线，就称为摩尔——库仑（Mohr-Coulomb ）理论。
显然，当应力圆在强度包线以内，土体单元处于稳定状态（如图11中园Ⅰ)；当应力圆与强度包线相切（图11中园Ⅲ）时，表示已有一对平面上的剪应力达到它的抗剪强度，该单元处于极限平衡状态；当应力圆与强度包线相割（如图11中园Ⅱ）（尽管 图11 强度包线与摩尔园 这种应力状态并不存在）表示该单元已被剪破。由此，可以根据土
体处于极限平衡状态，建立摩尔—库仑理论的表达式，即摩尔——库仑破坏准则。
当摩尔圆与强度包线相切(图12)时，
于是
这就是以总应力表示的极限平衡条件式，从式中可以导出
或 图12 极限摩尔园
由于式中
φ
στtg f =φ
στtg c f +=9090φ
φ-?+?φ
φσσσσcos 2sin )()(3131c f
f
+=+-
于是
上式表明，若c 、υ值一定，而仅知σ1和σ3中的一个，还不能确定该点是否达到破坏。只有当σ3保持不变时，σ1增加到某一定值；或者，σ1保持不变，减小σ3到某一定值时，摩尔圆与强度包线相切，该点才处于极限平衡状态。由此可见同一种土可以在不同σ3（或σ1）下达到剪破。现在，如果对同一组试样，分别在不同的σ3下做剪切试验，那么，它们必定在不同σ1下达到剪破。于是
就可以得到一组极限摩尔圆，作它们的包线即得到上述抗剪强度。 此外，2α=90°+Φ
α=45°+υ/2
即剪破面与大主应力面之间的理论夹角当为45°+υ/2。摩尔——库仑破坏准则归纳如下：
① 任一平面上的抗剪强度是该面上法向应力的函数；
② 在一定的应力范围内，这一函数关系可以用直线近似表示；
③ 如果通过某点的任一平面上的剪应力等于它的抗剪强度，就认为该点已被剪破。 该理论基于破坏是剪切破坏的认识。在滑动面上，当法向应力σ与剪应力τ之间构成的合力倾斜角等于内摩檫角υ时，处于极限平衡状态。即达到了它的抗剪强度。
)
2
45(2)245()
2
45(2)2
45(213231φ
φσσφ
φσσ-?--=+?++=????tg c tg tg c tg f f f f )2
45()290()2
90sin()290cos(2)
290cos()290cos(2sin 90sin cos 90cos sin 1cos φφφφφφφφφφ+?=-?=-?+?-?+?=-?+?=-tg ctg
一、软件测试的定义 软件测试是一个过程或一系列过程，用来确认计算机代码完成了其应该完成的功能，不执行其不该有的操作。 1．软件测试与调试的区别？ （1）测试是为了发现软件中存在的错误；调试是为证明软件开发的正确性。 （2）测试以已知条件开始，使用预先定义的程序，且有预知的结果，不可预见的仅是程序是否通过测试；调试一般是以不可知的内部条件开始，除统计性调试外，结果是不可预见的。 （3）测试是有计划的，需要进行测试设计；调试是不受时间约束的。 （4）测试经历发现错误、改正错误、重新测试的过程；调试是一个推理过程。（5）测试的执行是有规程的；调试的执行往往要求开发人员进行必要推理以至知觉的"飞跃"。 （6）测试经常是由独立的测试组在不了解软件设计的条件下完成的；调试必须由了解详细设计的开发人员完成。 （7）大多数测试的执行和设计可以由工具支持；调式时，开发人员能利用的工具主要是调试器。 2．对软件测试的理解？
软件测试就是说要去根据客户的要求完善它.即要把这个软件还没有符合的或者是和客户要求不一样的，或者是客户要求还没有完全达到要求的部分找出来。 （1）首先要锻炼自己软件测试能力，包括需求的分析能力，提取能力，逻辑化思想能力，即就是给你一个系统的时候，能够把整个业务流程很清晰的理出。 （2）学习测试理论知识并与你锻炼的能力相结合。 （3）想和做。想就是说你看到任何的系统都要有习惯性的思考；做就是把实际去做练习，然后提取经验。 总结测试用例，测试计划固然重要，但能力和思想一旦到位了，才能成为一名合格的软件测试工程师。 二、软件测试的分类 1．按照测试技术划分 （1）白盒测试：通过对程序内部结构的分析、检测来寻找问题。检查是否所有的结构及逻辑都是正确的，检查软件内部动作是否按照设计说明的规定正常进行。--结构测试 （2）黑盒测试：通过软件的外部表现来发现错误，是在程序界面处进行测试，只是检查是否按照需求规格说明书的规定正常实现。--性能测试 （3）灰盒测试：介于白盒测试与黑盒测试之间的测试。
搅拌站混凝土试验室试验员专业基础知识测试题目
（全顺公司中心试验室）试验员专业基础知识测试题 目 一、填空题 1.水泥标识P.O 4 2.5R，其中P.O表示_ 普通硅酸盐水泥___; 42.5表示__强度等级_;R表示早强。Ｐ.Ｃ是_复合硅酸盐水泥_水泥。 2.在做水泥胶砂试验时其中水泥_450_g；水_225__g；标准砂_1350_g；它们之间的比例为_1：0.5：3。 3.普通硅酸盐水泥的初凝时间不得早于_45__min，终凝时间不得迟于_10__h。 4.水泥的安定性检测分为__试饼法__和_雷氏夹法__两种，对检验结果有争议时以__雷氏夹法_为准。 5.砂的粗细程度按细度模数μf分为粗、中、细、特细四个等级，其中粗砂的细度模数范围 3.7-3.1，中砂的细度模数范围__3.0-2.3__，细砂的细度模数范围__2.2-1.6__，特细砂的细度模数范围__1.5-0.7__。 6.在配制≥C30的混凝土时，对砂含泥量要求应__≤3__%，对卵石或碎石的含泥量要求应_≤1____%。 7.混凝土立方体抗压强度标准计试件规格为__150X150_mm，非标准试件规格有_100x100__mm 和200x200__mm。 8.混凝土标准养护室温度应控制在20±2__℃，相对湿度_95_％以上。一般混凝土试件经标养室养护28_
天作为标准龄期。等效养护龄期按日平均气温逐日累积达到600℃/天时所对应的龄期，_0℃及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d; 9.影响混凝土抗强度的因素主要有__水泥强度__，_地材质量_，__坍落度__，等。 10.混凝土在生产计量过程中水泥、掺合料累计的允许偏差为±_1_%，水、外加剂累计允许偏差为±_1_%，粗、细骨料累计允许偏差为±_2_%， 11.抗渗混凝土通常以字母_P_来表示，抗渗试件_6_个为一组。有抗折等级要求的混凝土混凝土一般用Z 或δ来表示，抗折混凝土试块尺寸为长_550 宽150 高_150 （mm） 12.每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于_1_次. 当一次连续浇筑超过1000m3时，同一配合比的混凝土每_200_m3取样不得少于1次。 13. 1.依据GB175-2007（通用硅酸盐水泥）,当水泥进场抽样后，应检测凝结时间、安定性、强度比表面积等物理指标。 14.两份质量为500g的湿砂试样，进行含水率试验，试验后烘干试样质量分别为448.0g和452.0g，其含水量为：11.1% 。 15.混凝土的和易性包括：流动性、保水性、粘
软件测试知识点总结 第一次课10.7软件测试概述 一软件测试定义：使用人工或者自动的手段来运行或测定它是否满足规定的需求，或弄预期结果与实际结果之间的差别。 二软件测试的分类 1．按照开发阶段划分 a)单元测试：模块测试，检查每个程序单元嫩否正确实现详细设计 说明中的模块功能等。 b)集成测试：组装测试，将所有的程序模块进行有序、递增的测试， 检验程序单元或部件的接口关系 c)系统测试：检查完整的程序系统能否和系统（包括硬件、外设和 网络、系统软件、支持平台等）正确配置、连接，并满足用户需 求。 d)确认测试：证实软件是否满足特定于其用途的需求，是否满足软 件需求说明书的规定。 e)验收测试：按项目任务或合同，供需双方签订的验收依据文档进 行的对整个系统的测试与评审，决定是否接受或拒收系统。 2．按照测试技术划分 白盒测试：通过对程序内部结构的分析、检测来寻找问题。检查是否所有的结构及逻辑都是正确的，检查软件内部动作是否按照设计说明的规定正常进行。--结构测试 黑盒测试：通过软件的外部表现来发现错误，是在程序界面处进行
测试，只是检查是否按照需求规格说明书的规定正常实现。 灰盒测试：介于白盒测试与黑盒测试之间的测试。 3 按照测试实施组织划分：开发方测用户测试第三方测试 4 是否使备测软件运行：静态测试动态测试。 课后作业：1.软件测试与调试的区别？ （1）测试是为了发现软件中存在的错误；调试是为证明软件开发的正确性。 （2）测试以已知条件开始，使用预先定义的程序，且有预知的结果，不可预见的仅是程序是否通过测试；调试一般是以不可知的内部条件开始，除统计性调试外，结果是不可预见的。 （3）测试是有计划的，需要进行测试设计；调试是不受时间约束的。（4）测试经历发现错误、改正错误、重新测试的过程；调试是一个推理过程。 （5）测试的执行是有规程的；调试的执行往往要求开发人员进行必要推理以至知觉的"飞跃"。 （6）测试经常是由独立的测试组在不了解软件设计的条件下完成的；调试必须由了解详细设计的开发人员完成。 （7）大多数测试的执行和设计可以由工具支持；调式时，开发人员能利用的工具主要是调试器。 2.对软件测试的理解？ 软件测试就是说要去根据客户的要求完善它.即要把这个软件还
（全顺公司中心试验室）试验员专业基础知识测试题目 一、填空题 1.水泥标识P.O 4 2.5R，其中P.O表示_ 普通硅酸盐水泥___; 42.5表示__强度等级_;R表示早强。Ｐ. Ｃ是_复合硅酸盐水泥_水泥。 2.在做水泥胶砂试验时其中水泥_450_g；水_225__g；标准砂_1350_g；它们之间的比例为_1：0.5：3。 3.普通硅酸盐水泥的初凝时间不得早于_45__min，终凝时间不得迟于_10__h。 4.水泥的安定性检测分为__试饼法__和_雷氏夹法__两种，对检验结果有争议时以__雷氏夹法_为准。 5.砂的粗细程度按细度模数μf分为粗、中、细、特细四个等级，其中粗砂的细度模数范围3.7-3.1， 中砂的细度模数范围__3.0-2.3__，细砂的细度模数范围__2.2-1.6__，特细砂的细度模数范围__1.5-0.7__。 6.在配制≥C30的混凝土时，对砂含泥量要求应__≤3__%，对卵石或碎石的含泥量要求应_≤1____%。 7.混凝土立方体抗压强度标准计试件规格为__150X150_mm，非标准试件规格有_100x100__mm和 200x200__mm。 8.混凝土标准养护室温度应控制在20±2__℃，相对湿度_95_％以上。一般混凝土试件经标养室养护 28_天作为标准龄期。等效养护龄期按日平均气温逐日累积达到600℃/天时所对应的龄期，_0℃及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d; 9.影响混凝土抗强度的因素主要有__水泥强度__，_地材质量_，__坍落度__，等。 10.混凝土在生产计量过程中水泥、掺合料累计的允许偏差为±_1_%，水、外加剂累计允许偏差为± _1_%，粗、细骨料累计允许偏差为±_2_%， 11.抗渗混凝土通常以字母_P_来表示，抗渗试件_6_个为一组。有抗折等级要求的混凝土混凝土一般用 Z或δ来表示，抗折混凝土试块尺寸为长_550 宽150 高_150 （mm） 12.每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于_1_次. 当一次连续浇筑超过1000m3 时，同一配合比的混凝土每_200_m3取样不得少于1次。 13.1.依据GB175-2007（通用硅酸盐水泥）,当水泥进场抽样后，应检测凝结时间、安定性、强度比 表面积等物理指标。 14.两份质量为500g的湿砂试样，进行含水率试验，试验后烘干试样质量分别为 448.0g和452.0g，其含水量为：11.1%。 15.混凝土的和易性包括：流动性、保水性、粘聚性。混凝土拌合物的取样应具有代 表性，宜采用多次采样的方法。一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取样到最后一次取样不宜超过15m i n，然后人工搅拌均匀。 16.普通硅酸盐水泥的强度等级为42.5、42.5R、52.5、52.5R四个等级。大体积混凝土 是混凝土结构物实体最小尺寸≥ 1 m，或预计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。 17.3.在施工现场甲方应有专人负责检查签收，实际方量以供、需双方在供货单上签认的方量为准。用
软件评测基础知识 软件测试基本概念 软件质量与软件测试：软件测试是软件质量保证工作的一个重要环节。软件测试和软件质量保证是软件质量工程的两个不同层面的工作。软件测试只是软件质量保证工作中的一个重要环节。质量保证（QA）的工作是通过预防、检查与改进来保证软件的质量，它所关注的是软件质量的检查和测量。软件测试所关心的不是过程的活动，而是对过程的产物以及开发出的软件进行剖析。 软件测试定义：软件测试就是在软件投入运行前对软件需求分析、软件设计规格说明和软件编码进行的查错（包括代码执行活动与人工活动）。软件测试是为了发现错误而执行程序的过程。软件测试是根据软件开发各阶段的规格说明和程序的内部结构而精心设计一批测试用例（即输入数据及其预期的输出结果），并利用这些测试用例去运行程序，以发现程序的错误。是在软件投入运行前，对软件需求分析、软件设计规格说明和软件编码的最终复审，是软件质量保证的关键步骤。 软件测试目的：（1）测试是一个为了寻找错误而运行程序的过程；（2）一个好的测试用例是指很可能找到迄今为止未发现的错误的用例；（3）一个成功的测试是指揭示了迄今为止尚未发现的错误的测试。 软件测试的目标是能够以耗费最少时间与最小工作量找出软件系统中潜在的各种错误与缺陷。 测试只能证明程序中错误的存在，但不能证明程序中没有错误。 软件测试原则：（1）尽早地并不断地进行软件测试；（2）程序员或程序设计机构应避免测试自己设计的程序；（3）测试前应当设定合理的测试用例；（4）测试用例的设计不仅要有合法的输入数据，还要有非法的输入数据；（5）在对程序修改之后要进行回归测试；（6）充分注意测试中的群集现象；（7）妥善保留测试计划、全部测试用例、出错统计和最终分析报告，并把它们作为软件的组成部分之一，为软件的维护提供方便；（8）应当对每一个测试结果做全面检查；（9）严格执行测试计划，排除测试的随意性。 软件测试对象：软件的测试不仅仅是程序的测试，软件的测试应贯穿于整个软件生命同期中。在软件定义阶段产生的可行性报告、项目实施计划、软件需求说明书或系统功能说明书，在软件开发阶段产生的概要测试说明书、详细设计说明书，以及源程序等都是软件测试的对象。 软件测试过程模型：V模型、W模型、H模型。 软件测试模型的使用：在实际软件测试的实施过程中，应灵活地运用各种模型的优点，通常可以在W 模型的框架下，运用H模型的思想进行独立的测试。当有变更发生时，按X模型和前置模型的思想进行处理。同时，将测试和开发紧密结合，寻找恰当的就绪点开始测试，并反复进行迭代测试，以达到按期完成预定的目标。 软件问题分类：软件错误、软件缺陷、软件故障、软件失效。 软件测试类型： 按开发阶段分：单元测试、集成测试、确认测试（有效性测试）、系统测试 确认测试、验收测试 按测试实施组织分：开发方测试（验证测试或alpha测试）、用户测试（beta）、第三方测试（独立测试） 按测试方式分：动态测试、静态测试 按测试技术分：白盒测试、黑盒测试、灰盒测试 软件测试过程：用黑盒法设计基本的测试方案，再利用白盒法补充一些必要的测试方案。可以用以下策略结合各种方法： （1）在任何情况下都应该使用边界值分析的方法； （2）必要时用等价划分法补充测试方案； （3）必要时用错误推测法补充测试方案； （4）如果在程序的功能说明中含有输入条件的组合，最好在一开始就用因果图法，然后再按以上（1）、（2）、（3）步进行。 （5）对照程序逻辑，检查已设计出的设计方案。可以根据对程序可靠性的要求采用不同的逻辑覆盖标
混凝土基础知识教程第一节概述 第二节普通混凝土的组成材料 第三节道路与桥梁工程用石料的技术性质 第四节普通混凝土的技术性质 第五节混凝土外加剂 第六节混凝土的质量检验和评定 第七节普通混凝土的配合比设计 第八节高强高性能混凝土 第九节粉煤灰混凝土 第十节轻混凝土 第十一节特种混凝土 第十二节混凝土的施工质量控制 附录：习题与复习思考题
第一节概述 一、混凝土的分类 混凝土是指用胶凝材料将粗细骨料胶结成整体的复合固体材料的总称。混凝土的种类很多，分类方法也很多。 （一）按表观密度分类 1. 重混凝土。表观密度大于2600kg/m3的混凝土。常由重晶石和铁矿石配制而成。 2. 普通混凝土。表观密度为1950～2500kg/m3的水泥混凝土。主要以砂、石子和水泥配制而成，是土木工程中最常用的混凝土品种。 3. 轻混凝土。表观密度小于1950kg/m3的混凝土。包括轻骨料混凝土、多孔混凝土和大孔混凝土等。 （二）按胶凝材料的品种分类 通常根据主要胶凝材料的品种，并以其名称命名，如水泥混凝土、石膏混凝土、水玻璃混凝土、硅酸盐混凝土、沥青混凝土、聚合物混凝土等等。有时也以加入的特种改性材料命名，如水泥混凝土中掺入钢纤维时，称为钢纤维混凝土；水泥混凝土中掺大量粉煤灰时则称为粉煤灰混凝土等等。 （三）按使用功能和特性分类 按使用部位、功能和特性通常可分为：结构混凝土、道路混凝土、水工混凝土、耐热混凝土、耐酸混凝土、防辐射混凝土、补偿收缩混凝土、防水混凝土、泵送混凝土、自密实混凝土、纤维混凝土、聚合物混凝土、高强混凝土、高性能混凝土等等。 二、普通混凝土 普通混凝土是指以水泥为胶凝材料，砂子和石子为骨料，经加水搅拌、浇筑
高低压成套基础知识培训测试 姓名得分 一、填空题（15分） 1、GB7251.12 -2013标准适用于频率H Z及以下，交流电压V及以下或直流电压1500V及以下的低压成套开关设备和控制设备。 2、电力系统是由、、、、组成的整体。 3、成套设备按照安装使用场所分和。 4、供配电系统中常用的电力变压器有以为冷却介质的式变压器和以为冷却介质的式变压器。 5、低压配电柜进出线回路持续工作电流在A以上的主开关通常选择框架式断路器。 6、KYN28A-12型铠装移开式交流金属封闭开关柜系三相交流HZ的户内成套配电装置。用于接受和分配～KV的网络电能并对电路实行控制保护及检测。。 7、低压成套开关设备在出厂试验时对相间、相对地间施加耐压值为KV，持续时间秒。 8、低压成套开关设备外壳的主要生产设备为（行业称：三大件）是、和和。 9、低压无功功率补偿装置投切电容器的开关有、和三种方式。 10、成套设备的正常使用条件一般为温度~ °C，相对湿度%以下，海拔高度不超过米,一般工作环境为污染等级为级。 二、选择题（20分） 1、电容补偿柜产品对应的标准为（） 1、GB7251.12 2、GB7251.3 3、GB/T15576 4、GB/T7251.8 2、成套设备中中性导体符号用（）表示。 1、PEN 2、N 3、PE 4、L 3、绝缘电阻试验使用的设备为（）。 A、兆欧表 B、工频耐压仪 C、接地电阻仪 D、钳形表 4、公司目前在制的箱变内部排列方式为（）。 A、品字型 B、一字型 C、目字型 D、其它 3、KYN28-12中置式开关柜的防护等级为（），断路器室门打开后防护等级为（）。A、IP1X B、IP2X C、IP3X D、IP4X 4、以下型号中（）不属于高压柜产品型号。 A、KYN28 B、KGN C、XLW D、HXGN 5、配电板（PZ30）交流标称对地电压不超过（）。 A、24V B、160V C、300V D、1000V 6、MNS抽屉柜单面最多可以有（）层抽屉。 A、11 B、36 C、9 D、22 7、630KV A变压器其高压侧额定电流约为（）A. A、25 B、35 C、50 D、887 8、户内10KV高压成套装置的最小电气间隙为（） A、10 B、80 C、125 D、155 9、一般的配电设备出线有10条以上时，其主开关计算负荷值的系数取（） A、0.6 B、0.7 C、0.8 D、1 10、断路器额定电流代号为（）。 A、Ics B、Icu C、Icw D、In 三、判断题（20分） 1、从左到右排列时，左侧为C相，中间为B相，右侧为A相。（×） 2、一组高压配电柜通常有进线柜、计量柜、PT柜、出线柜（变压器柜）、联络柜、隔离柜、 所用变柜组成。（√） 3、隔离开关其结构特点是断开后具有明显可见的断开间隙。。（√） 4、正常工作时，电流互感器不能短路，电压互感器不能开路。（×） 5、电容器支路导线的载流量应不小于电容器额定工作电流的1.5倍。（√） 6、对于无附加防护设施的户外成套设备，其防护等级第二位特征数字至少为4。（×） 7、有一企业例行检验中，记录电气间隙8mm，爬电距离7mm，是否正确。（×） 8、用电负荷按照重要性共分为一、二、三级负荷，其中三级负荷需采用双回路供电。（×） 9、低压熔断器用于低压成套开关设备中，对线路过载、短路等进行保护（ ） 10、裸露导电部件是电气设备的一种可触及的导电部件，它通常不带电，但在故障情况下可能带电。（√）
C2、按《钢筋锥》A A2、泵送剂C B 2、采用卵石时A 3、采用闪光-预热闪光B 4、操作前应将钢筋C B 2、当采用特细砂 C 3、当应力超过比例极限B4、顶锻留量应为A 5、当HRBF335钢筋B 6、当同一台班内C 7、当试验结果C 8、电渣压力焊倾斜度D 9、电渣压力焊所焊D 10、电渣压力焊经过四阶段C11、对不同直径的钢筋C 12、镦粗长度LcA 1、粉煤灰代号：B 2、沸煮法只适用于C 3、粉煤灰三大D 4、符合下列条件B 、硅酸盐1300-1450 B2、硅酸盐强度影响A 3、硅酸盐水泥石硫酸盐水开裂B 4、硅酸盐水泥的密度D 5、高效减水A 高性能D 6、关于引气剂C 7、高性能不包括A 8、关于粉煤灰B 9、关于防冻剂C10、关于合理砂率A 11、关于混凝土干湿D 12、关于水灰比D 13、各种化学成分B 14、钢材按照C15、光圆钢筋D 16、钢筋主要机械性能CD是D17、钢筋拉伸试验过了第二阶段C18、钢筋的B 19、钢筋接头的拉伸试验B20、钢筋气压焊差值C21、固态气压焊B 22、钢筋端部应D 、火山灰代号A2、混凝土用最小间距D3、混凝土用实心板厚度B4、混凝土拌合物A 5、混凝土立方体抗压C6、混凝土抗拉只有A7、混凝土质量配合比含水B8、混凝土表观密度含石C 9、混凝土表观密度含砂A 10、混凝土配合比A11、混凝土质量配合比含砂C 12、混凝土质量配合比含石D 13、混凝土表观密度含水D 14、混凝土的密实度B 15、混凝土C20一袋水泥C 16、焊剂应存放在C 17、焊前应随时B 1、建筑特点D 2、集料堆积B 3、集料的弹性A 4、集料吸湿量B 5、具有不改变C 6、集料含水A 7、进行配合比A 8、进行混凝土泵送剂C 9、检查钢筋试样A 10、接头应逐个D 11、接头处的轴线偏移A 12、接头处的弯折A13、加工钢筋锥A 14、接头宜设置在D 1、矿渣活性A 1、硫铝酸钙A 2、软钢有明显C 3、冷拉可提高D 4、冷弯性能B 5、连接接头C 、某混凝土柱300*300 C2、某混凝土柱400x400C3、某工程2.8C4、目前我国高效A 目前我国高性能C 5、木质素硫酸盐C6、某混凝土工程，砂B 7、某钢筋混凝土柱A 8、某材料试验室B9、某钢筋混凝土结构D 10、某住宅楼工程构造柱C 11、某工程的混凝土配合比水胶比C 12、某工程基础用碎石B 13、某混凝土预制A 1、普通集料C 2、配制普混C 3、评定和易性D 4、配制混凝土A计量 5、配制混凝土满足A 6、配制高性能D 1、气压焊加热1150-1250B 、水泥、速度最快C 2、生料A3、水泥熟料高强B 4、石子最大颗粒A 5、设计板厚20间距5 B板厚30碎石粒级C 6、设计板厚30集料最大粒径B 7、设计混凝土水胶比C8、伸长率B必不可少9、伸长率A，C 10、闪光对焊C 11、 3个试件A 1、糖钙B 2、通常情况B 3、弹性A 4、调伸长度的选择C 5、套筒挤压连接B 1、外加剂D 2、为保证耐久D 、下列矿物速率A 2、下列最细A 3、下列属于迅速A4、下列关于混凝土（砂石）B 5、下列关于混凝土中C 6、下列哪参数D 7、下列措施中B 8、下列A干缩率 9、型式检验报告 D 10、现场检验连续D 15、下列属于流变性能B16、下列属于耐久性D
黑盒测试主要是为了发现以下错误： 1、是否有不正确或遗漏的功能？ 2、在接口上，输入能否正确地接受？能否输出正确的结果？ 3、是否有数据结构错误或外部信息（例如数据文件）访问错误？ 4、性能上是否满足要求？ 5、是否有初始化或终止性错误？ 黑盒测试用例方法包括等价类划分法、边界值分析法、错误推测法、因果图法、判定表驱动法、正交实验设计法、功能图法。 等价类划分法：把程序的输入域划分为若干部分，然后从每个部分中选取少数代表性数据作为测试用例，每一类的代表性数据在测试的作用等价于这一类中的其他值。 边界值分析法：对输入或输出的边界值进行测试，通常边界值分析法是作为等价类划分的补充，其测试用例来自等价类的边界。 错误分析法：基于经验和直觉推测程序中可能存在的错误，从而对有针对性的设计测试用例的方法。 因果图法：利用图解法分析输入的各种组合情况，从而设计测试用例的方法，它适合于检查程序输入条件的各种组合情况。 判定表驱动法：判定表是分析和表达多逻辑条件下执行不同操作的。 正交实验法：从大量的数据中挑选适量的，有代表性的点，从而合理地安排实验的一种科学测试方法。 功能图法：由状态迁移图和布尔函数组成，状态迁移图用状态和迁移来描述，一个状态指出数据输入的位置(或时间)，而迁移则指明状态的改变，同时要依靠判定表或因果图表示的逻辑功能。 折叠LR函数: lr_start_transaction 为性能分析标记事务的开始 lr_end_transaction 为性能分析标记事务的结束 lr_rendezvous 在Vuser 脚本中设置集合点 lr_think_time 暂停Vuser 脚本中命令之间的执行 lr_end_sub_transaction 标记子事务的结束以便进行性能分析
第一章试验检测基础知识试题 我国的法定计量单位是以( )单位为基本，根据我国的情况，适当增加了一些其他单位构成的。 A.米制 B.公制 C.国际单位制 D.英制 答案：C ( )是表示“质量”正确的国际单位制的基本单位。 A.g B.kg C.mg D.mol 答案：B 下列中，其计量单位属于用词头构成的是( )。 A.10兆吨 B.10亿吨 C.10万吨 D.10千吨 答案：A 物质的量的法定计量单位名称是( )。 A.克分子 B.摩（尔） C.克当量 D.克原子 答案：B 压力、压强、应力的法定计量单位名称是( )。 A.工程大气压 B.毫米汞柱 C.帕(斯卡) D.牛（顿） 答案：C 能量(功、热)的法定计量单位名称是( )。 A.焦（尔） B.千卡 C.卡 D.大卡 答案：A 下列单位中，不是我国法定计量单位的是( )。 A.海里 B.摩尔 C.两
D.小时 答案：C 下列组合单位符号书写方式正确的是( )。 A.牛顿米--牛米 B.瓦每开尔文米--W／K．m C.焦耳每摄氏度--J／℃ D.每米---1/米 答案：C 法定计量单位的速度单位名称是( )。 A.米秒 B.米每秒 C.每秒米 D.海里每秒 答案：B 体积流量的单位符号是m3／s，它的单位名称( )。 A.立方米／秒 B.米3／秒 C.立方米每秒 D.每秒立方米 答案：C 按我国法定计量单位的使用规则，l5℃应读成( )。 A.15度 B.摄氏15度 C.15摄氏度 D.15开（尔文） 答案：C 按我国法定计量单位使用方法规定，3cm2应读成( )。 A.3平方厘米 B.3厘米平方 C.平方3厘米 D.3二次方厘米 答案：A 每次试验结果可以用一个变量X的数值来表示，这个变量的取值随偶然因素而变化，但遵循一定的概率分布规律，这种变量称为（）。 A.自变量 B.因变量 C.随机变量 D.连续变量 答案：C 对于正态随机变量来说，它落在区间（μ-3σ，μ+3α）外的概率为（）。 A.99.73% B.68.26% C.4.55% D.0.27% 答案：D
软件测试基础教程 测试是软件生存周期中十分重要的一个过程，是产品发布、提交给最终用户前的稳定化阶段。 一、测试的分类： 从测试方法的角度分为： （1）手工测试：不使用任何测试工具，根据事先设计好的测试用例来运行系统，测试各功能模块。 （2）自动化测试：利用测试工具，通过编写测试脚本和输入测试数据，自动运行测试程序。目前最常用的自动化测试工具是基于GUI的自动化测试工具，基本原理都是录制、回放技术。 > 从整体的角度分为： （1）单元测试：是针对软件设计的最小单位—程序模块，进行正确性检验的测试工作。一般包括逻辑检查、结构检查、接口检查、出错处理、代码注释、输入校验、边界值检查。单元测试的依据是系统的详细设计；一般由项目组开发人员自己 完成。 （2）集成测试：在单元测试的基础上，将所有模块按照设计要求组装进行测试。一般包括逻辑关系检查、数据关系检查、业务关系检查、模块间接口检查、外部接口检查。 （3）系统测试：系统测试是在所有单元、集成测试后，对系统的功能及性能的总体测试。 （4）确认测试：模拟用户运行的业务环境，运用黑盒测试方法，验证软件系统是否满足用户需求或软件需求说明书中指明的软件特性（功能、非功能）上的。 从测试原理上分为： . （1）白盒测试：是通过程序的源代码进行测试而不使用用户界面。这种类型的测试需要从代码句法发现内部代码在算法，溢出，路径，条件等等中的缺点或者错误，进而加以修正。 （2）黑盒测试：是通过使用整个软件或某种软件功能来严格地测试，而并没有通过检查程序的源代码或者很清楚地了解该软件的源代码程序具体是怎样设计的。测试人员通过输入他们的数据然后看输出的结果从而了解软件怎样工作。在测试时， 把程序看作一个不能打开的黑盆子，在完全不考虑程序内部结构和内部特性的情况下，测试者在程序接口进行测试，它 只检查程序功能是否按照需求规格说明书的规定正常使用，程序是否能适当地接收和正确的输出。 黑盒测试方法主要有等价类划分、边界值分析、因—果图、错误推测法。 A、等价类划分：是把所有可能的输入数据，即程序的输入域划分成若干部分（子集），然后从每一个子 集中选取少数具有代表性的数据作为测试用例。该方法是一种重要的，常用的黑盒测试 用例设计方法。 B、边界值分析：长期的测试工作经验告诉我们，大量的错误是发生在输入或输出范围的边界上，而不是 发生在输入输出范围的内部。因此针对各种边界情况设计测试用例，可以查出更多的错 误。 C、错误推测法：基于经验和直觉推测程序中所有可能存在的各种错误，从而有针对性的设计测试用例的 方法。错误推测方法的基本思想：列举出程序中所有可能有的错误和容易发生错误的特 殊情况，根据他们选择测试用例。例如，在单元测试时曾列出的许多在模块中常见的 错误。以前产品测试中曾经发现的错误等，这些就是经验的总结。还有，输入数据 和输出数据为0的情况。输入表格为空格或输入表格只有一行。这些都是容易发生错 误的情况。可选择这些情况下的例子作为测试用例。
目录 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4基本安全要求 (2) 5安全管理措施 (4) 6安全技术措施 (5) 7高压试验工作的开始、间断与结束 (8) 8其他安全措施 (9)
本标准的全部技术内容为强制性。 本标准按照GB/T 1. 1-2009给出的规则起草。 本标准由中国电力企业联合会提出。 本标准由全国高压电气安全标准化技术委员会(SAC/TC 226）归口。本标准起草单位：国网电力科学研究院。 本标准起草人：杨迎建、蔡崇积、张曦。
GB 26861-2011是以原电力工业部颁发的DL 560-1995《电业安全工作规程》（高压试验室部分）为基础，保留了DL 560的主要内容。本标准在适用范围中增加了“按本标准要求形成试区的变电站、发电厂现场高压试验”，在安全管理中吸收了近10余年的实践经验，在技术内容中增加了“安全距离”对应的试验电压等级。 DL 560-1995《电业安全工作规程）》（高压试验室部分）由原电力工业部武
电力安全工作规程高压试验室部分 1 范围 本标准规定了高压试验室的基本安全要求、管理措施、技术措施、工作程序和试品准备时的安全要求。 本标准适用于高压试验室（包括高压试验厅、高压户外试验场）及其工作人员。也适用于按本标准要求形成试区的变电站、发电厂现场高压试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 311.1 高压输变电设备的绝缘配合 GB 2900.19 电工术语高电压试验技术和绝缘配合 GB/T 16927.1 高电压试验技术第1部分：一般试验要求 3 术语和定义 GB/T 2900.19 界定的以及下列术语和定义适用于本文件。 3.1 高压试验室high voltage lab 采用高于1000V的工频、直流和冲击电压对电器设备、绝缘材料（件）、空气间隙等进行各种电气特性试验的试验室（包括高压试验厅、高压户外试验场）。 3.2 最小电气间隙clearance 两个带电部件之间，或带电部件与地（或接地物体）之间的空气距离。
软件测试必备基础知识 一、基本概念 软件测试 在规定条件下对程序进行操作，以发现错误，对软件质量进行评估，包括对软件形成 过程的文档、数据以及程序进行测试 软件测试的目的 发现程序中存在的错误发现程序中存在的错误，而不是证明程序无错误。一个好的测试用例在于它能发现至今尚未发现的错误。一个成功的测试则是发现了至今未发现的错误。开始我们认为做测试无非是为了证明我们编的程序是无错误的，那是大错特错了。因为bug会因时间不同，条件不同而出现。永远无法证明我们的程序是绝对正确的。 为反馈信息做准备为开发者或软件项目经理提供反馈信息，以及为风险评估所准备的信息 软件测试的原则 所有的测试都应追溯到用户需求。因为软件的目的是使用户完成预定的任务，满足其 需求，而软件测试揭示软件的缺陷和错误，一旦修正这些错误就能更好地满足用户需求。 应尽早地和不断地进行软件测试。由于软件的复杂性和抽象性，在软件生命周期各阶 段都可能产生错误，所以不应把软件测试仅仅看作是软件开发的一个独立阶段，而应当把 它贯穿到软件开发的各个阶段去。在需求分析和设计阶段就应开始进行测试工作，编写相 应的测试计划及测试设计文档，同时坚持在开发各阶段进行技术评审和验证，这样才能尽 早发现和预防错误，杜绝某些缺陷和错误，提高软件质量，测试工作进行得越早，越有利 于提高软件的质量，这是预防性测试的基本原则。 在有限的时间和资源下进行完全测试，找出软件所有的错误和缺陷是不可能的，软件 测试不能无限进行下去，应适时终止。因为，测试输入量大、输出结果多、路径组合太多，用有限的资源来达到完全测试是不现实的。
测试只能证明软件存在错误而不能证明软件没有错误。测试是无法显示潜在的错误和缺陷，继续进一步错误可能还会找到其它错误和缺陷。 充分关注测试中的集群现象。在测试的程序段中，若发现的错误数目多，则残存在其中的错误也越多，因此应当花较多的时间和代价测试那些具有更多错误数目的程序模块。 程序员应避免检查自己的程序。考虑到人们的心理因素，自己揭露自己程序中的错误是件不愉快的事，自己不愿意否认自己的工作;另一方面，由于思维定势，自己难以发现自己的错误。因此，测试一般由独立的测试部门或第三方机构进行。 尽量避免测试的随意性。软件测试是有组织、有计划、有步骤的活动，要严格按照测试计划进行，要避免测试的随意性。 软件测试对象 程序开发过程中的各个文档、源程序、目标程序及数据 软件测试的模型 V模型 从左到右，描述了基本的开发过程和测试行为，非常明确地标明了测试过程中存在的不同级别，并且清楚地描述了这些测试阶段和开发过程期间各阶段的对应关系。 左边依次下降的是开发过程各阶段，与此相对应的是右边依次上升的部分，即各测试过程的各个阶段。 V模型问题： "测试是开发之后的一个阶段，"测试的对象就是程序本身。 "实际应用中容易导致需求阶段的错误一直到最后系统测试阶段才被发现。 "整个软件产品的过程质量保证完全依赖于开发人员的能力和对工作的责任心，而且上一步的结果必须是充分和正确的，如果任何一个环节出了问题，则必将严重的影响整个工程的质量和预期进度 W模型相对于V模型，W模型更科学。W模型是V模型的发展，强调的是测试伴随着整个软件开发周期，而且测试的对象不仅仅是程序，需求、功能和设计同样要测试。测试与开发是同步进行的，从而有利于尽早地发现问题。 W模型也有局限性。W模型和V
目录 第一章、预拌混凝土 (2) 一、混凝土试样制作标准 (2) 二、混凝土试块取样要求 (2) 三、坍落度试验 (3) 四、混凝土立方体抗压强度试验 (4) 五、混凝土试件的见证送样 (5) 六、不合格品处理程序 (5) 七、混凝土试验工作管理 (6) 第二章、混凝土结构实体检测 (6) 一、回弹法 (6) 二、钻芯法（学习参考知识） (6) ㈠芯样应在结构或构件的钻取部位 (6) ㈡钻取的芯样数量 (7) 三、超声回弹综合法（学习参考知识） (7) 第三章、钢筋工程 (7) 一、钢筋原材料 (7) 二、机械连接的取样 (8) 第四章、SBS高聚物改性沥青防水卷材 (8) 一、防水材料要求 (8) 二、防水材料试验要求 (9) 第五章、回填土 (10) 一、取样要求 (10) 二、取样须知 (11) 三、土样存放及运送 (12) 四、送样要求 (12)
第一章、预拌混凝土 一、混凝土试样制作标准 1、普通混凝土立方体抗压强度均为正立方体（150mm×150mm或100mm ×100mm两种）,每组3块。项目部试验室试模使用的是100mm×100mm。 2、普通混凝土抗渗性能试验试件为直径、高度均为150mm的圆柱体试件，每组6块。 3、试件在移入标准养护室以前，应用钢丝将顶面的水泥膜刷去。 4、试模应符合《混凝土试模》（JG3019）中技术要求的规定。应定期对试模进行自检，自检周期宜为三个月。 5、在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂。 6、试件用振动台成型时，混凝土拌合物应一次装入试模，装料应用抹刀沿试模内壁略加插捣并使混凝土拌合物高出试模上口，振动时应防止试模在振动台上自由跳动。振动应持续到混凝土表面出浆为止，刮除多余的混凝土并用抹刀抹平。 7、振动台应符合《混凝土试验室用振动台》（JG/T3020）中技术要求的规定。 8、试件用人工插捣时，混凝土拌合物应分两层装入试模，每层装料厚度应大致相等。插捣用的钢制捣棒应为：长600mm，直径16mm，端部磨圆。插捣按螺旋方向从边缘向中心均匀进行。插捣底层时，捣捧应达到试模底面；插捣上层时，捣棒应穿入下层深度约为20~30mm。插捣时振捣棒应保时垂直，不得倾斜，并用抹刀沿试模内壁插入数次。每层的插捣次数应根据试件的截面而定，一般为每100cm2截面积不应少于12次。插捣完后，刮除多余的混凝土，并用抹刀抹平。 二、混凝土试块取样要求 1、组批原则及取样规定：砼施工时试件的留置应符合《砼结构施工质量验收规范》GB50204-2002的规定，每一楼层（段）同一配合比不超过100m3至少留置一组标养试块，作为混凝土评定用；抗渗砼试件留置数量为每500m3不少于一组，且每项工程不得少于两组。标养试块养护期不得少于28天。同条件养护
理论知识部分 一,选择题:(21题) 1,兆欧表输出的电压是( C )电压. A.直流; B.正弦交流; C.脉动的直流; D.非正弦交流. 2,变压器绕组匝间绝缘属于( B ) A.主绝缘; B.纵绝缘; C.横向绝缘; D.外绝缘. 3,用直流电桥测量直流电阻,其测得值的精度和准确度与电桥比例臂的位置选择( A ) A.有关; B.无关; C.成正比; D.成反比. 4,L,C串联电路的谐振频率等于( A ) A.1/2稹蘈C; B.2稹蘈C; C.1/√LC; D.√L/C. 5,测量介质损耗数,通常不能发现的设备绝缘缺陷是( D ) A.整体受潮; B.整体劣化; C.小体积试品的局部缺陷; D.大体积试品的局部缺陷. 6,测量绝缘电阻及直流泄漏电流通常不能发现的设备绝缘缺陷是( D ) A.贯穿性缺陷; B.整体受潮; C.贯穿性受潮或脏污; D.整体老化及局部缺陷 7,电力设备的接地电阻试验周期是不超过( D ) A.2; B.3; C.5; D.6. 8,无间隙金属氧化物避雷器在75%直流1MA参考电压下的泄漏电流不大于( C )uA A.10; B.25; C.50; D.100. 9,35KV及以上少油断路器直流泄漏电流一般要求不大于( B )uA A.5; B.10; C.15; D.20. 10,变压器进水受潮时,油中溶解气体色谱分析含量偏高的气体成分是( C ) A.乙炔; B.甲烷; C.氢气; D.一氧化碳. 11,绝缘油在电弧作用下,产生的气体大部分是( B ) A.甲烷,乙烯; B.氢,乙炔; C.一氧化碳; D.二氧化碳. 12,变压器绝缘普遍受潮以后,绕组绝缘电阻,吸收比和极化指数( A ) A.均变小; B.均变大; C.绝缘电阻变小,吸收比和极化指数变大; D.绝缘电阻和吸收比变小,极化指数变大. 13,表征SF6气体理化特性的下列各项中,( C )项是错的. A.无色,无味; B.无臭,无毒; C.可燃; D.惰性气体,化学性质稳定. 14,测得无间隙金属氧化物避雷器的直流1MA参考值与初始值比较,其变化应不大于( B ) A.±10%; B.±5%; C.+5%,-10%; D.+10%,-5%. 15,FZ性带并联电阻的普通阀式避雷器,并联电阻断脱后,绝缘电阻( A ) A.显著增大; B.没有变化; C.变小; D.变化规律不明显. 16,FZ性带并联电阻的普通阀式避雷器严重受潮后,绝缘电阻( D ) A.变大; B.不变; C.变化规律并不明显; D.变小. 17,下列各项中对变压器绕组直流电组的测量有影响的是( A ) A.变压器上层油温及绕组温度; B.变压器油质状况; C.变压器绕组受潮; D.环境空气温度. 18,在直流耐压试验的半波整流电路中,高压硅堆的最大反向工作电压不得低于试验电压幅值的( B ) A.2.83倍; B.2倍; C.1倍; D.1.414倍. 19,变压器温度上升,绕组绝缘电阻( B ) A.变大; B.变小; C.不变; D.变的不稳定. 20,试品绝缘表面脏污,受潮,在试验电压下产生表面泄漏电流,对试品介损和电容量测量结果的影响程度是( C ) A.试品电容量越大,影响越大; B.试品电容量越小,影响越小; C.试品电容量越小,影响越大; D.与试品电容量的大小无关. 21,电容性套管t涫芡饨缣跫 挠跋旃叵 (A) A.受潮后t湓龃 ; B.温度升高而成指数关系下降; C.随着试验电压的升高而减小. 二,判断题:(30题)
[分享] 高压电气试验培训课件 第二章高压电气设备试验的特点及注意事项 2．1电气试验的作用和意义 电力系统包括众多的电气设备，有些电气设备的故障甚至会威胁到整个系统的安全供电。电力生产的实践证明，对电气设备按规定开展检测试验工作，是防患于未然，保证电力系统安全，经济运行的重要措施之一。“预防性试验”由此得名。 对于新安装和大修的电气设备进行的试验，称为交接验收试验，其目的是鉴定电气设备本身及其安装和大修的质量。交接验收试验和预防性试验的目的是一致的。 由于电力设备在设计和制造过程中，不免存在一些质量问题，而且在安装过程中也可能出现损坏，由此将造成一些潜伏性缺陷。电力设备在运行中经常处于热，化学，机械振动以及其他因素的影响，其绝缘易出现劣化，甚至失去绝缘性能，造成事故。 有关统计，电力系统60％以上的停电事故是由设备绝缘缺陷引起的。设备绝缘的劣化，都有一个发展期，在这个发展期，绝缘材料会发出一些物理，化学信息，这些信息反映出绝缘状态的变化情况。这就需要电气试验人员通过电气试验，了解掌握绝缘情况，以便在故障发展的初期就能够及时准确发现缺陷并处理。 2．2电气试验的分类 按试验的作用和要求不同，电气试验可分为绝缘试验和特性试验两大类。 2．2．1绝缘试验 电气设备的绝缘缺陷，一种是制造时潜伏下来的；一种是在外界作用下发展起来的。外界作用有工作电压，过电压，潮湿，机械力，热作用，化学作用等等。 上述各种原因造成的缺陷，可分为两大类 （1）集中性缺陷。如绝缘子的瓷质开裂；发电机的绝缘局部磨损；电缆绝缘的气隙在电压 作用下发生局部放电。 （2）分布性缺陷。指电气设备的整体绝缘性能下降。如发电机，套管等绝缘中的有机材料 受潮，老化，变质等。 绝缘内部的缺陷存在，降低了电气设备的绝缘水平，我们可以通过试验的方法，把隐藏的 缺陷检查出来。试验方法一般分两类： （1）非破坏性试验。是指在较低的电压下，或在不破坏绝缘的基础上测量各种特性，从而判断绝缘内部的缺陷。实践证明，这类方法是有效的，但由于试验电压较低，缺陷不能充 分暴露，目前还不能只靠它判断绝缘水平。 （2）破坏性试验，或称耐压试验。这类试验对绝缘的考验是严格的，特别是能揭露那些危险性较高的集中性缺陷。通过这类试验，能保证绝缘有一定的水平和裕度，其缺点是有可
