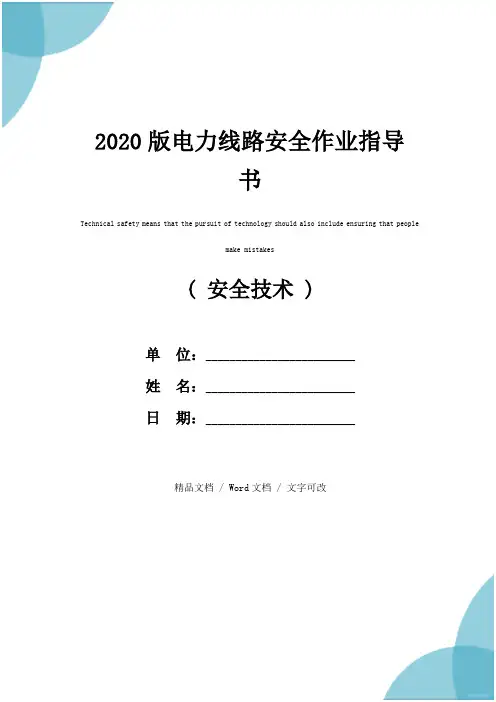

2020版电力线路安全作业指导
书
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
2020版电力线路安全作业指导书

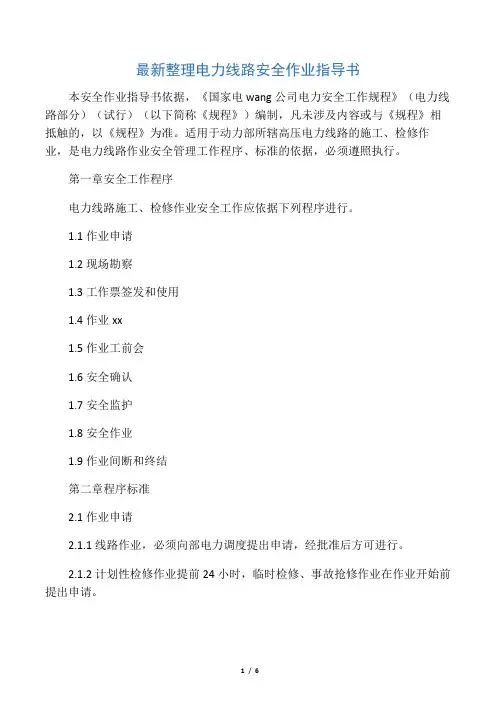

本安全作业指导书依据，《国家电网公司电力安全工作规程》（电力线路部分）（试行）（以下简称《规程》）编制，凡未涉及内容或与《规程》相抵触的，以《规程》为准。适用于动力部所辖高压电力线路的施工、检修作业，是电力线路作业安全管理工作程序、标准的依据，必须遵照执行。
第一章安全工作程序
电力线路施工、检修作业安全工作应依据下列程序进行。
1.1作业申请
1.2现场勘察
1.3工作票签发和使用
1.4作业许可
1.5作业工前会
1.6安全确认
1.7安全监护
1.8安全作业
1.9作业间断和终结
第二章程序标准
2.1作业申请
2.1.1线路作业，必须向部电力调度提出申请，经批准后方可进行。
2.1.2计划性检修作业提前24小时，临时检修、事故抢修作业在作业开始前提出申请。
2.1.3申请内容包括：停电线路名称、杆塔编号、作业内容、计划时间、工作负责人、联系方式。
2.1.4申请时，语言清晰，表述准确，经接受人员复诵确认无误并批准后，各自记录备案。
2.2现场勘察
2.2.1工作票签发人、工作负责人必须对现场设备状况、作业环
境熟悉、了解。
2.2.2进行线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的施工、检修作业，施工、检修单位均应根据工作任务组织现场勘察，并做好记录。
2.2.3现场勘察应查看施工、检修作业需要停电的范围、保留的带电部位和作业现场的条件、环境及其他危险点等。
根据现场勘察结果，对危险性、复杂性和困难程度较大的作业项目，应编制组织措施、技术措施、安全措施，经本单位主管生产领导批准后执行。
2.3工作票签发和使用
2.3.1工作票签发
2.3.1.1电力线路施工、检修作业，必须由有资格并经公布的人员，按《规程》规定要求填写、签发工作票或事故应急抢修单。
2.3.1.2工作票签发人，在签发前应针对作业对象、内容、环境、人员、工器具和工艺等进行全面危险源辨识，制定相应控制措施，提出具体安全作业要求条件，填入工作票。
2.3.1.3工作票内容描述要具体、清晰、准确，对相邻带电部位、线路和危险性、复杂性、困难程度较大容易造成人身伤害的作业，进行重点说明，以示警惕。
2.3.1.4工作票应用钢笔或圆珠笔填写一式两份，字迹正确清楚。不得任意涂改。如有个别错、漏字需要修改，应使用规范的符号，字迹应清楚。
工作票一份交给工作负责人，一份留存工作票签发人（变电所内架构作业，留存运行许可人）。工作票应提前交给工作负责人。
2.3.1.5在一张工作票中，工作票签发人和工作许可人不得兼任工作负责人。工作负责人可以填写工作票。
2.3.2工作票的使用
2.3.2.1第一种工作票，每张只能用于一条线路或同一个电气连接部位的几条供电线路或同(联)杆塔架设且同时停送电的几条线路。第二种工作票，对同一电压等级、同类型的工作，可在数条线路上共用一张工作票。
在工作期间，工作票应始终保留在工作负责人手中。
YF-ED-J5750 可按资料类型定义编号 电力设施保护区安全距离 实用版 Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements. （示范文稿） 二零XX年XX月XX日
电力设施保护区安全距离实用版 提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。下载后可以对文件进行定制修改，请根据实际需要调整使用。 电力线路设施的保护范围： （一）、架空电力线路：杆塔、基础、拉线、接地装置、导线、避雷线、金具、绝缘子、登杆塔的爬梯和脚钉，导线跨越航道的保护设施，巡（保）线站，巡视检修专用道路、船舶和桥梁，标志牌及附属设施； （二）、电力电缆线路：架空、地下、水底电力电缆和电缆联结装置，电缆管道、电缆隧道、电缆沟、电缆桥，电缆井、盖板、人孔、标石、水线标志牌及附属设施； （三）、电力线路上的变压器、电容器、
断路器、刀闸、避雷器、互感器、熔断、计量仪表装置、配电室、箱式变电站及附属设施。 电力线路保护区： （一）、架空电力线路保护区：导线边线向外侧延伸所形成的两平行线内的区域，在一般地区各级电压导线的边线延伸距离如下：１－１０千伏５米 ３５－１１０千伏１０米 １５４－３３０千伏１５米 ５００千伏２０米 在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。但各级电压导线边线延伸的距离，不应小于导线边线在最大计算弧垂及最大计算风偏后的水平距离和风偏后距建筑物的安全距离之和。
电力设施安全保卫管理制度 1 范围 本制度规定了华润电力***公司电力设施安全保卫管理标准、流程和组织机构的内容与要求。 本制度适用于华润电力***公司。 2 规范性引用文件 下列文件对于本制度的应用是必不可少的。凡是标注日期的引用文件，仅注日期的版本适用于本制度。凡是不标注日期的引用文件，其最新版本（包括所有的修改单）适用于本制度。 中华人民共和国国务院令第239号电力设施保护条例 电监安全（2012）66号电力行业反恐怖防范标准（试行） 3 术语和定义 下列术语和定义适应于本制度。 3.1 电力设施保护范围 发电厂内、厂外与发、变电生产有关的设施、各种专用管道（沟）、水、井、泵站、冷却水塔、油库、堤坝、铁道、道路、桥梁、码头、燃料装卸设施、避雷针、消防设施及附属设施；电力线路杆塔、基础、拉线、接地装置、导线、避雷线等附属设备设施。 4 职责 4.1 安全监督机构 监督检查电力设施保卫制度落实情况。
4.2 综合部 4.2.1 是电力设施安全保卫管理工作的归口管理部门。 4.2.2 负责地方关系协调。 4.2.3 负责电力设施保护法制教育宣传。 4.2.4 负责编制电力设施安全保卫管理制度、电力设施安全保卫责任制、治安突发事件应急预案，并负责落实。 4.2.5 负责与当地公安机关进行联防联控。 4.2.6 负责公司门卫管理。 4.2.7 负责检查各部门电力设施安全保卫措施落实情况。 4.3 各部门 4.3.1 负责制定分管区域内的电力设施安全保卫管理细则并落实。 4.3.2 负责安防设备、设施的维护、修理。 4.3.3 负责对所辖生产重点区域人员出入严格管理。 4.3.4 负责对分管相关方人员电力设施安全保卫措施教育。 4.3.5 负责本部门及分管相关方的设备、设施、物资、材料出门鉴定审核。 5 管理内容与方法 5.1 组织机构 5.1.1 成立电力设施安全保卫及反恐怖领导小组，总经理担任组长，分管副总经理担任副组长、各部门部长担任成员，负责电力设施安全保卫及反恐怖突发事件的应急管理工作。
电力作业指导书 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
电力施工作业指导书 一、杆上电器设备安装 1、杆上电气设备的安装符合下列规定： (1) 安装应牢固可靠； (2) 电气连接处均应涂电力复合脂，且接触紧密。不同金属材质连接时应有过渡措施。 2、杆上变压器安装符合下列规定： (1) 油枕油位正常；外壳干净； (2) 接地电阻≤4Ω； (3) 呼吸孔道通畅。 (4) 安装水平，排线整齐。 (5) 本工程双杆变台全部采用T接 (6) 引下线采用BLV-35mm2塑料绝缘线。 (7) 低压配线采用的电缆经保护钢管下地进入配电箱。保护钢管采用G50，上端用煨弯机煨出90°弯头，并用橡皮泥封堵。 (8) 低压保护钢管直接进入配电箱内，用钢管卡子在箱内固定。 (9) 具体各横担及设备的安装位置及方式见附图1 (10) 低压侧宜面向宜检修侧。 (11)变压器固定横担见附图 (12) 工作接地使用BLV-50~90mm2 。 3、跌落式熔断器安装符合下列规定： (1) 转轴灵活，熔管不应有吸潮膨胀或弯曲现象； (2) 熔管轴线与铅垂线交角为15°～30°，水平相间距不应小于500mm。
(3) 上下引线压紧，与线路导线连接紧密。 (4) 引上及引下线采用BLV-35mm2塑料绝缘线。 (5) 安装高度离地面不宜超5米。 (6) 采用M10*40的不锈钢螺栓连接引线。 4、杆上隔离开关的安装应符合下列规定： (1) 操作机构灵活。操作机构距地面1.2m。操作杆要根据实测数据下料。本工程不采用隔缆杆，其操作机构安装于终端杆方向的反侧。 (2) 合闸时接触紧密，分闸后应有不小于200mm的空气间隙。三极隔开的动作不同期值不应大于5mm。 (3) 隔开抱箍的安装位置及材料选用见附表。 (4) 隔离开关的连线不采用设备线夹，采用双镀锡铜接线端子相连。既本线压镀锡铜接线端子与隔离开关相连，另外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。 5、杆上避雷器安装应符合下列规定： (1) 排列整齐，相间距离，1-10KV时不小于350mm；1KV以下时不小于 150mm。 (2) 引上线及引下线均采用BLV-35mm2。采用铜铝过渡接线端子连接。与导线采用异形并沟线夹连接。 (3) 每相引下线要单独引往主接地引下线。 二、电缆线路 1、一般规定 (1) 电缆敷设前必须做绝缘测试，相间及对地测试值不应小于500M Ω。
《电力设施保护条例》 第九条电力线路设施的保护范围： （一）、架空电力线路：杆塔、基础、拉线、接地装置、导线、避雷线、金具、绝缘子、登杆塔的爬梯和脚钉，导线跨越航道的保护设施，巡（保）线站，巡视检修专用道路、船舶和桥梁，标志牌及附属设施； （二）、电力电缆线路：架空、地下、水底电力电缆和电缆联结装置，电缆管道、电缆隧道、电缆沟、电缆桥，电缆井、盖板、人孔、标石、水线标志牌及附属设施； （三）、电力线路上的变压器、电容器、断路器、刀闸、避雷器、互感器、熔断、计量仪表装置、配电室、箱式变电站及附属设施。 第十条电力线路保护区： （一）、架空电力线路保护区：导线边线向外侧延伸所形成的两平行线内的区域，在一般地区各级电压导线的边线延伸距离如下： １－１０千伏５米 ３５－１１０千伏１０米 １５４－３３０千伏１５米 ５００千伏２０米 在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。但各级电压导线边线延伸的距离，不应小于导线边线在最大计算弧垂及最大计算风偏后的水平距离和风偏后距建筑物的安全距离之和。 （二）、电力电缆线路保护区：地下电缆为线路两侧各零点七五米所形成的两平行线内的区域；海底电缆一般为线路两侧各二海里（港内为两侧各一百米），江河电缆一般不小于线路两侧各一百米（中、小河流一般不小于各五十米）所形成的两平行线内的水域。 《电力设施保护条例实施细则》
第五条架空电力线路保护区，是为了保护已建架空电力线路的安全 运行和保障人民生活的正常供电而必须设置的安全区域。在厂矿、城镇、 集镇、村庄等人口密集地区，架空电力线路保护区为导线边线在最大计算 风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行 线内的区域。各级电压导线边线在计算导线最大风偏情况下，距建筑物的 水平安全距离如下： １千伏以上１．０米 １－１０千伏１．５米 ３５千伏３．０米 ６６－１１０千伏４．０米 １５４－２２０千伏５．０米 ３３０千伏６．０米 ５００千伏８．５米 第六条江河电缆保护区的宽度为： （一）敷设于二级及以上航道时，为线路两侧各１００米所形成的两 平行线内的水域； （二）敷设于三级及以下航道时，为线路两侧各５０米所形成的两平 行线内的水域。 第七条地下电力电缆保护区的宽度为地下电力电缆线路地面标桩两 侧各０．７５米所形成两平行线内区域。 发电设施附属的输油、输灰、输水管线的保护区依本条规定确定。 第十二条任何单位或个人不得在距架空电力线路杆塔、拉线基础外缘的下列范围内进行取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品的活动： （一）３５千伏及以下电力线路杆塔、拉线周围５米的区域； （二）６６千伏及以上电力线路杆塔、拉线周围１０米的区域。 在杆塔、拉线基础的上述距离范围外进行取土、堆物、打桩、钻探、开挖活动时，必须遵守下列要求：
电力设施安全距离安全距离 ·10KV及以下--0.70米 ·20、35KV--1.00米 ·66、110KV--1.50米 ·220KV--3.00米 ·330KV--4.00米 ·500KV--5.00米
（依据--国家电网公司“电力安全工作规程”电力线路部分(试行)，国家电网安监[2005]83号） 与人体的安全距离是1.5M，架空相与相的安全距离是1.8M,正常埋 地相与相的距离是0.5M,与地面的距离是2M 这些居民楼顶上的电线都是11万伏的高压电线,会产生较强辐射,对 人体有危害。另外,由于电压高达11万伏,而且电线设备可能发生故障,因此建筑物高压线“有害论”与“无害论”的来源 国外专家从流行病调查的角度得出“有害”的结论； 国内专家从电学的角度得出“无害”的结论。
2、高压线对谁的影响最大 对少年儿童的影响大，对成年人的影响小。 3、高压线的影响到底有多大？ 英国流行病调查人员的结论：居住在 有电磁辐射下的儿童其白血病发病率为700分之一，比居住在无电磁辐射的儿童发病率（1400分之一）高出一倍。
瑞典国家工业与技术发展委员会的结论：1、15岁以下儿童如果暴露在平均磁感应强度大于0.2微特斯拉的环境中，则患白血病为一般儿童的2.7倍以上；2、若磁感应度大于0.3微特斯拉为3.8倍。 美国加州健康科学评价机构的结论：“电磁场能够在一定程度上导致罹患儿童白血病、成人恶性脑瘤、肌萎缩侧索硬化症、流产等的危险性的增加，可能引起自杀和成人白血病。” 4、高压线是如何对人产生影响的？其安全指标值？ 高压线中传输大电流，大电流产生的磁场对人的健康有影响。
