箱式变电站简介
箱式变电站（简称箱变），一般由高压开关柜，电力变压器（简称配变），低压配电装置等三部分组成。咱们矿区的箱变一般有：
一、高压部分：
配变为250KV A及以下的箱变，一般不设高压进出线设备，只用高压熔断器作变压器的保护，熔断器和变压器共同在变压器室，一般熔断器安装在专用的支架上。
配变315KV A-400KV A的箱变一般用带进线隔离开关的开关柜，结合负荷开关出线（大部分是真空负荷开关），一般配上电流保护，前期生产的箱变只有过电流保护，现在生产的箱变一般有短路保护和过载保护，这种箱变的高压柜一般有两台柜，一台为进出线柜，一台PT 柜，进出线柜的面板上一般有：
1、电流继电器-----电流保护的启动元件；
2、中间继电器-----保护出口元件；
3、信号继电器-----保护出口和信号元件；
4、分闸按钮-----是电动分闸按钮；
5、合闸灯-----合闸时亮；
6、分闸灯-----分闸时亮；
7、充电检验按钮------检验电容是否充电，按下按钮充电灯亮说明电容已经充电；
8、充电灯------
9、负荷开关的操作板-----操作负荷开关用，不论是合闸，还是分闸都应严格按操作板上的
要求进行操作，注意操作的顺序和方向。
10、隔离开关操作手柄-----是分合隔离开关之用
11、进线带电显示器-----进线部位带电时，按下带电显示器上的按钮，其指示灯亮。
12、下门电磁锁-----与带电显示器配合，当下进线位置有电时，电磁锁将下门锁住。
在PT柜面板
1、电压继电器-----当电压低于额定电压70%（此值可调）时，继电器可以切断电源。
2、电源灯------电源指示，一般为红色。
后期的PT柜一般没有继电器和电源灯，用负荷开关的分闸灯兼做电源灯。
在面板上还有观察窗。
配变在500KV A以上的箱变
配变在500KV A以上的箱变，高压部分配有进线隔离开关和真空断路器出线，前期生
产的箱变由继电器提供，短路过载等保护，近期生产的箱变由微机综合保护器提供比较完善的保护，柜体为两台，一台为进线隔离、真空断路器、电流互感器等组成，一台是PT柜。
在进出线柜的面板上，用继电器作保护的面板元件与400KV A箱变基本相同，用微机综合保护器作保护的面板元件一般有：
1、微机综合保护器------为变压器提供电流、电压及非电量的各种保护。
2、合分闸开关-----控制断路器的分闸和合闸
3、远方就地开关-----控制断路器由远方控制或就地控(个别设备有)
4、瓦斯压板-----瓦斯保护是否投入
5、温度压板（其它压板）-----温度保护（其它保护）是否投入
6、储能旋钮-----控制断路器的储能，一般放在储能位置。
7、储能指示灯-----断路器储能到位储能指示灯亮。
8、合闸灯----断路器合闸到位储能指示灯亮。一般是红色。
9、分闸灯-----断路器分闸到位储能指示灯亮。一般是绿色。
10、带电显示器-----显示进线或出线部位是否带电，带电时，按下带电显示器上的按钮，其指
示灯亮。
11、电磁锁-----与带电显示器配合，当进线或出线部位有电时，电磁锁将门锁住。
PT柜上一般有电压继电器，电源指示灯等，近期生产的，有的将继电器和指示灯省去了。高压开关柜的五防：
1、防止误分误合断路器
在隔离开关被拉开时，断路器不能合闸。在隔离开关和断路器回路中有联索机构，保证拉开隔离开关时，能先断开断路器。
2、防止带负荷分、合隔离开关
在隔离开关和断路器回路中有联索机构，保证拉开隔离开关时，能先断开断路器。3、防止带电挂地线（合接地开关）
隔离开关带接地刀是由隔离开关的机械联索保证的；做到合闸不接地，接地不合闸。
4、防止带地线合隔离开关
隔离开关带接地刀是由隔离开关的机械联索保证的；做到合闸不接地，接地不合闸。
5、防止带电误入带电间隔
显示器配合在进线带电的情况下，门上有电磁锁，带电隔室的门不能打开（除非用钥匙）。
高压开关柜由HXGN型柜体组成，一般高度为2米，厚度为1米，宽度可由内部安装的原件来确定。
二、变压器部分
箱变一般采用S11型电力变压器，设有温度保护和瓦斯保护（800KV A以上）
在变压器室的顶上设有通风散热排风扇，它由安装在变压器油箱上的温度表控制，一般当变压器温度在40oC以下时，排风扇不工作；当变压器温度高于40oC 时，排风扇开始工作，将热量排出去，当变压器温度高于85oC时，通过控制继电器，发出跳闸信号，一般有高压进线柜的，跳高压侧，没有高压柜的跳低压的进线开关。
三、低压部分
低压部分由低压进线柜、出线柜、电容器补偿柜等组成。
低压进线柜由进线刀开关、进线断路器及电流互感器、仪表和计量部分等组成，在盘面上分别有：
1、电压表-----显示进线电压
2、电压转换开关-----转换在不同的位置通过电压表显示进线三相电压。
3、电流表-----显示进线三相电流
4、合闸指示灯-----进线断路器在合闸位置
5、分闸指示灯-----进线断路器在分闸位置
6、储能指示灯-----断路器储能到位指示灯亮
7、储能旋钮------控制断路器的储能，一般放在储能位置。
大部分低压断路器不设储能指示灯和储能旋钮，采用快速合闸断路器。
低压出线柜
出线柜由刀开关、断路器、出线熔断器（近期生产的不再安装）等组成。一般在B相（中相）安装一个电流互感器，电流表安装在面板或门上，显示出线电流，一台出线柜可以安装4-6路出线。
低压电容器补偿柜
低压电容器补偿柜(简称电容柜)的作用是补偿回路中的功率因数，电容器的容量一般按配变容量的30-40%配置，电容柜面板上有
1、电压表-----显示母线电压
2、电压转换开关-----转换在不同的位置通过电压表显示母线三相电压。
3、电流表-----显示流过电容器的三相电流。
4、指示灯-----指示灯的亮或灭反映该路电容器是否投入。
5、手动转换开关-----有三个位置（近期生产的不再安装）：
中间是停止位，转换开关在这个位置电容柜不工作。
左边是自动位置，转换开关在这个位置补偿控制器得电开始根据电网的功率因数自动控制电容器的切投。
右边是手动位置，每转动一档就有一路电容器投入或切除。
6、补偿控制器------能够显示电网的功率因数，面板上有4个按钮，分别控制和设定，
控制器的相关参数如：
功率因数可以设定在0.99-0.90之间，一般设定为0.98，过压保护可以设定在400-430V 之间，一般为430V。控制器是自动跟踪，电网的功率因数，并采用循环切投各路电容器的形式对电网进行补偿。
另外箱变还配有照明回路，在高压室变压器和低压室都装有用限位开关控制的照明灯，可以做到门一打开，灯自然亮，门关闭，灯自熄灭。
低压开关柜一般由GGD型柜体组成，柜高2米，厚0.6米，宽0.8米、1米、1.2米不等由内部安装元件决定。
从第一台箱变到现在已经有三四年的时间，前期制作的箱变有会不完善的地方，也不一定符合上面阐述的要求，具体每一台箱变要区别对待。

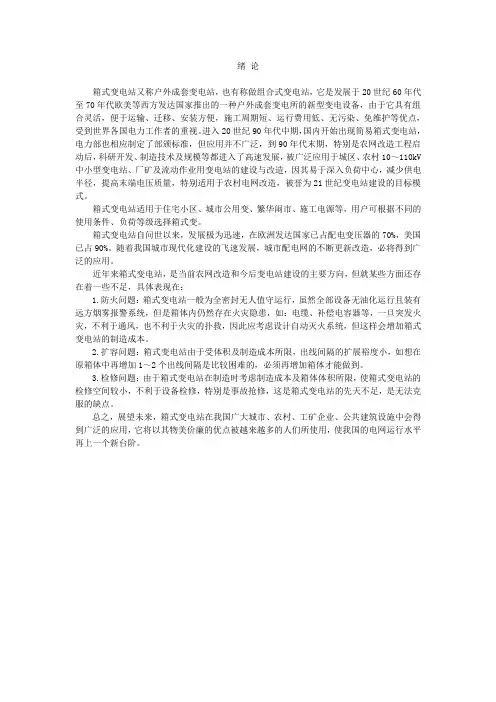

绪论 箱式变电站又称户外成套变电站，也有称做组合式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备，由于它具有组合灵活，便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护等优点，受到世界各国电力工作者的重视。进入20世纪90年代中期，国内开始出现简易箱式变电站，电力部也相应制定了部颁标准，但应用并不广泛，到90年代末期，特别是农网改造工程启动后，科研开发、制造技术及规模等都进入了高速发展，被广泛应用于城区、农村10～110kV 中小型变电站、厂矿及流动作业用变电站的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于农村电网改造，被誉为21世纪变电站建设的目标模式。 箱式变电站适用于住宅小区、城市公用变、繁华闹市、施工电源等，用户可根据不同的使用条件、负荷等级选择箱式变。 箱式变电站自问世以来，发展极为迅速，在欧洲发达国家已占配电变压器的70%，美国已占90%。随着我国城市现代化建设的飞速发展，城市配电网的不断更新改造，必将得到广泛的应用。 近年来箱式变电站，是当前农网改造和今后变电站建设的主要方向，但就某些方面还存在着一些不足，具体表现在： 1.防火问题：箱式变电站一般为全密封无人值守运行，虽然全部设备无油化运行且装有远方烟雾报警系统，但是箱体内仍然存在火灾隐患，如：电缆、补偿电容器等，一旦突发火灾，不利于通风，也不利于火灾的扑救，因此应考虑设计自动灭火系统，但这样会增加箱式变电站的制造成本。 2.扩容问题：箱式变电站由于受体积及制造成本所限，出线间隔的扩展裕度小，如想在原箱体中再增加1～2个出线间隔是比较困难的，必须再增加箱体才能做到。 3.检修问题：由于箱式变电站在制造时考虑制造成本及箱体体积所限，使箱式变电站的检修空间较小，不利于设备检修，特别是事故抢修，这是箱式变电站的先天不足，是无法克服的缺点。 总之，展望未来，箱式变电站在我国广大城市、农村、工矿企业、公共建筑设施中会得到广泛的应用，它将以其物美价廉的优点被越来越多的人们所使用，使我国的电网运行水平再上一个新台阶。
