高压钢丝编织胶管规格型号单层钢丝编织胶管技术参数:
双层钢丝编织胶管技术参数
三层钢丝编织胶管技术参数GB/T3683-2011
液压管接头标准 关于液压管路 工程机械2009-10-25 17:46:09 阅读121 评论0 字号：大中小 ★问：多大压力才算高压阀？ 答：真空阀工作压力低于标准大气压的阀门。 低压阀公称压力PN 小于1.6MPa的阀门。 中压阀公称压力PN 2.5~6.4MPa的阀门。 高压阀公称压力PN10.0~80.0MPa的阀门。 超高压阀公称压力PN大于100MPa的阀门。 ★问：高压胶管怎么选择？ 答： 1. 最高工作压力； 2. 长度变化；最高工作压力下的长度变化 3. 耐压；2倍最高工作压力承载力 4. 最小爆破压力；4倍最高工作压力

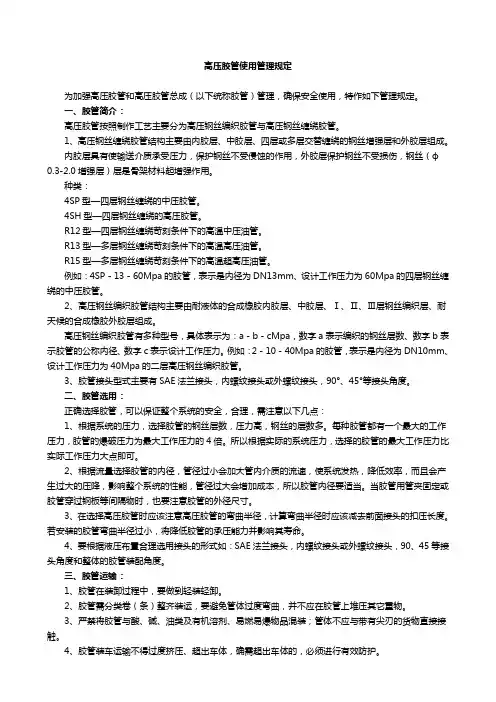

5. 最小通流量；最小截面直径 6. 脉冲；瞬态改变或周期性 ● 标准回答：液压胶管是液压系统以及设备中重要的连接件，能承受高压，能方便拆卸，在液压行 业中应用非常广泛。 液压胶管由内外的橡胶层和里面的钢丝编织层构成，根据液压胶管的承受压力不同，里面的钢丝层数不同，一般钢丝层从1层到6层，承受的压力最高能达到60MPA。液压胶管的内层橡胶为耐矿油，生物油，膨胀性好的合成橡胶，外层为耐磨抗老化橡胶。中间为高抗拉钢丝缠绕层。液压胶管适合介质为：矿物油，油水混合物，聚乙二醇基油，合成脂基油，菜籽油等。常用的胶管的适合工作温度为：-40℃--100℃， 最高温度为125℃。 正确的选择胶管，可以保证整个液压系统的安全，合理的安排空间，更好地控制成本。主要注意以 下几点： 第一，根据系统的压力，选择胶管的钢丝层数，压力高，钢丝的层数多。每种胶管都有一个最大的工作压力，胶管的爆破压力为最大工作压力的4倍。胶管耐压越高，价格就会变高，所以根据实际的系统压力，选择的胶管的最大工作压力比实际工作压力大点可以了。 如果系统冲击压力频繁的话，选用特别耐脉冲的胶管。 第二，根据流量选择胶管的内径，管径过小会加大管内介质的流速，使系统发热，降低效率，而且会产生过大的压降，影响整个系统的系能，管径过大会增加成本，所以胶管内径要适当。当胶管用管夹固定或胶管穿过钢板等间隔物时，也要注意胶管的外径尺寸。 第三，在选择高压胶管时应该注意高压胶管的弯曲半径，计算弯曲半径时应该减去前面接头的扣压长度。若安装的胶管弯曲半径过小，将降低胶管的承压能力并影响其寿命。 第四，要根据液压布置合理选用接头的形式如：SAE法兰接头，内螺纹接头或外螺纹接头，90、 45等接头角度和整体的胶管装配角度。 胶管在安装使用中，也需要注意几个问题，胶管过长，影响外观，而且增加成本；胶管太短，当其受压而伸展或收缩时，没有足够的伸缩余地，会导致胶管被破坏；胶管安装时，切勿让其扭歪，否则当受压力时会破坏胶管或令联接处松脱；安装于移动物体间的胶管，应预留足够的长度，并避免和其他物体摩擦。胶管在使用中经常与硬物相摩擦，建议在管外使用弹簧保护套。胶管工作的环境温度过高或过低都会影响胶管的寿命和承受压力的能力，所以要在其允许的范围内使用胶管，工作温度长期不在其允许的范围内的系统，应采用软管护套。胶管使用中，如果是特殊介质，要确保胶管的内，外层，接头，以及密封 圈与介质相容。
高压油管高压油管总成 张家港市德门子液压管业有限公司供应各种规格高压油管等 产品图片： 高压油管的制作流程：用混炼机按配方混炼出内层胶、中层胶和外层胶；用挤出机挤出内层油管，包覆在涂了脱模剂的软芯或硬芯上（液氮冷冻法也可不用管芯）；压延机压成中层胶薄片，加隔离剂收卷并按工艺要求裁成规定宽度；将含管芯内层油管在缠绕机或编

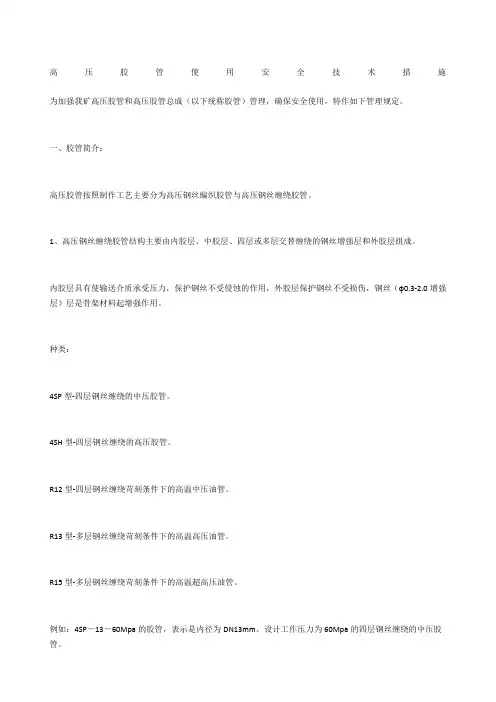

织机上缠绕上镀铜钢丝或镀铜钢丝绳，同时在缠绕机或编织机将中层胶薄片同步缠绕在每两层镀铜钢丝或镀铜钢丝绳间，缠绕钢丝起头和结尾处绑扎（有些早期缠绕机需预先将镀铜钢丝进行预应力定型处理）；再次在挤出机上包覆上外层胶，然后再包缠铅或布硫化保护层；通过硫化罐或盐浴硫化；最后拆去硫化保护层，抽出管芯，扣压上管接头，抽样打压检验。 总之，制造高压油管使用设备多、原料种类多，生产工艺复杂。但近年来以塑料或热塑性弹性体为主要原料的液压油管生产工艺可适当简化，但原料价高，仍以橡胶原料为主。 高压油管的基本用途：车辆，船舶，矿山机械，以及煤矿等设备上都有，压力数值按具体使用设备上像机械制造，钢厂都会用到高压油管高压油管按照制作工艺主要分为高压钢丝编织油管与高压钢丝缠绕油管： 高压钢丝缠绕胶管结构主要由内胶层、中胶层、四层或多层交替缠绕的钢丝增强层和外胶层组成。内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（ф0.3-2.0增强层）层是骨架材料起增强作用。 高压钢丝缠绕油管（高压油管）用途：高压钢丝增强液压油管主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温
求高压胶管的标准制作流程~ 悬赏分：20 - 解决时间：2006-8-1 13:09 同上 最好说详细点 才学 不懂哦~ 提问者：otw123 - 一级最佳答案用混炼机按配方混炼出内层胶、中层胶和外层胶；用挤出机挤出内层胶管，包覆在涂了脱模剂的软芯或硬芯上（液氮冷冻法也可不用管芯）；压延机压成中层胶薄片，加隔离剂收卷并按工艺要求裁成规定宽度；将含管芯内层胶管在缠绕机或编织机上缠绕上镀铜钢丝或镀铜钢丝绳，同时在缠绕机或编织机将中层胶薄片同步缠绕在每两层镀铜钢丝或镀铜钢丝绳间，缠绕钢丝起头和结尾处绑扎（有些早期缠绕机需预先将镀铜钢丝进行预应力定型处理）；再次在挤出机上包覆上外层胶，然后再包缠铅或布硫化保护层；通过硫化罐或盐浴硫化；最后拆去硫化保护层，抽出管芯，扣压上管接头，抽样打压检验。 总之，制造高压胶管使用设备多、原料种类多，生产工艺复杂。但近年来以塑料或热塑性弹性体为主要原料的液压油管生产工艺可适当简化，但原料价高，仍以橡胶原料为主。（根 据在橡胶研究所的工作经验贡献） 高压钢丝缠绕胶管 高压钢丝缠绕胶管 英文名：High-pressure steel wire spiraled rubber hose 结构：由内胶层、内胶织物保护层、钢丝缠绕层、中胶层、外胶层组成 工作温度：-40度～+100度 特点：耐高压、耐磨损、耐油浸、耐腐蚀 用途：适用于液压流体如醇、液压油、燃油、乳化液、烃等
高压钢丝缠绕胶管(六层钢丝缠绕) 高压钢丝编织胶管 高压钢丝编织胶管 英文：High-pressure steel wire braided rubber hose 结构：由内胶层、中胶层、外胶层、钢丝编织层组成 特点：耐高压、耐磨、耐油浸、耐腐蚀 用途：输送液压流体如醇、液态油、乳化液、烃等。 1. 闸阀 闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。 它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。按闸板构造分, 也分两类, 一是平行, 二是模式。 2. 截止阀 截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
一、产品结构： 钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、I或n或川层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。 二、产品用途： 钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。 注：本企业钢丝编织胶管参照GB/T3683-1992 标准设计制作，并可根据要求制作ISO/DIS1436-1985 ,DIN20022及SAE100RIAT ,SAE100R2AT标 准胶管，本标准不适合蓖麻油基和脂基液体 三、工作温度：油类-40 °C—+100 C,空气-30 °C —+50 C,水乳液+80 C以下，超出请选用本厂专用产品四、产品特点： 1. 胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2. 胶管承压力高，脉冲性能优越。 3. 管体结合紧密，使用柔软，在压力下变形小。 4. 胶管具有优良的耐曲绕性和耐疲劳性。 5. 钢丝编织胶管长度大，$ 32以上定尺为20米，$ 25以下可连达十米甚至百米以上。 五、钢丝编织液压胶管技术性能指标（通径$5-51, $ 51127）: 单层钢丝编织胶管技术参数 GB/T3683.1-2006
数GB/T368.1-2006
GB/T3683.1-2006
产品结构类型： 主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（?0.3--2.0增强钢丝）层 是骨架材料起增强作用。 产品用途： 高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液
液压支架软管总成作业指导书 HH/ZD-J-2013 1. 液压支架软管总成产品综述 1.1液压支架胶管产品介绍 液压支架软管总成属于液压机械配件，适用于煤矿、机械等行业的液压液体运输，如矿物油、可溶性油、油水乳浊液、乙二醇水溶液及水等，不适用于蓖麻油基和酯基液体。适用工作温度为-40～100℃。 1.2产品标识 标记示例： KJ4SP φ16—4000 表示四层钢丝缠绕中压液压支架软管总成，快速接头结构， 内径16mm ，长度4000mm 。 1.3软管型别： 2ST ——二层钢丝编织增强软管 4SP ——四层钢丝缠绕中压软管 1.4液压支架软管总成主要技术数据 1.4.1基本性能见表一。 表一：最大工作压力、试验压力、最小爆破压力和低温最小弯曲半径 最大工作压力Mpa 验证压力 Mpa 最小爆破压力Mpa 最小弯曲半径 mm 最大工作压力Mpa 验证压力 Mpa 最小爆破压力Mpa 最小弯曲半径mm 835.070.0140.01151033.066.0132.013044.589.0178.018012.527.555.0110.018041.583.0166.02301625.050.0100.020035.070.0140.02501921.543.086.024035.070.0140.03002516.533.066.030028.056.0112.034031.512.525.050.042021.042.084.0460389.018.036.050018.537.074.056051 8.0 16.0 32.0 630 16.5 33.0 66.0 660 软管内径mm 2ST型 4SP型
钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准 钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准 织液压胶管 GB/T3683-92 (MT98-84) 标准 构及性能： ：黑色耐油合成橡胶。 ：一层高强度，高抗拉的软管专用钢丝编织的增强层（1W/B） ：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。 围: -40 ℃至+100 ℃ 此类胶管扣压需剥外胶。 英制规格胶管内径增强层外径管外径工作压力爆破压力最小弯曲半径重量成品长度inch mm mm mm MPa MPa mm kg/m metres 1/4 6.3±0.511.4±0.515.4 20.0 50.0 100 0.30 20至100 5/16 8.0±0.513.5±0.517.7 17.5 43.5 115 0.40 20至100 3/8 10±0.515.8±0.520.0 16.0 40.0 130 0.47 20至100 1/2 13±0.519.0±0.523.4 14.0 35.0 180 0.57 20至100 5/8 16±0.522.0±0.526.5 12.0 30.0 205 0.65 20至100 3/4 19±0.525.2±0.529.6 10.0 25.0 240 0.76 20至100 7/8 22±0.528.6±0.633.0 9.0 22.5 280 0.93 20至100 1 25±0.532.0±0.636.0 8.0 20.0 300 1.03 20至50 1 1/4 32±0.539.5±0.843.4 6.0 15.0 420 1.26 20 1 1/ 2 38±0.545.8±0.849.8 5.0 12.5 500 1.47 20 1 3/4 45±0.556.5±0.856.5 5.0 12.5 500 1.64 20 2 51±0.563.0±0.863.0 4.0 10.0 630 1.90 20 2 1/2 64±0.577.0±0.877.0 3.0 7.5 700 2.50 20 织液压胶管 GB/T3683-92(MT98-84) 标准 构及性能： ：黑色耐油合成橡胶。
国内外钢丝编织胶管的发展概况 胶管是国民经济中不可缺少的橡胶制品，它的应用范围涉及工程机械、采矿、冶金、石油、化工、汽车、航空、航海、建筑，农林、医疗、家用电器等领域。近年来，胶管产品在国内外的主要发展趋势是大长度、大口径和高压力，各行各业在耐高温、耐低温、耐屈挠疲劳、耐特殊介质和增大流量等方面提出了更高的要求。这些要求具体体现在胶管的编缠化和树脂化，这两种趋势互相影响促进和推动着胶管工业的发展。自上世纪80年代以来，胶管的工装水平有了飞跃的发展，诸如高速精密钢丝缠绕机、旋转式钢丝/纱线纺织机、短纤维增强胶管挤出机、大口径胶管成型机、包树脂机、尼龙水布缠解机、自动厚度/直径测量/控制装置、连续硫化装置等相继出现，极大地提高了胶管的生产速度、精度和质量。胶管用的聚合物材料已从橡胶扩展到塑料，并且有相当一部分软管，尤其是中、低压软管广泛采用热塑性塑料作为内衬层和外覆层。增强材料主要是钢丝、尼龙和聚酯，芳酰胺纤维已在少量胶管中获得应用。有些特种胶管采用钢丝帘线或钢丝绳，有的甚至采用互锁式缠卷钢片作为增强材料。计算机在胶管结构的设计、挤出模设计和胶料配方设计中已经成功应用，加速了胶管新产品的开发步伐。 1 国内外胶管产品的现状 1.1 国外胶管制造公司的战略动向 近年来，国外的一些胶管制造商出现了战略调整动向。这种战略调整主要涉及两个方面，一是生产向低劳动成本地区转移，二是内部结构调整，其目的是提高利润和保持在某一领域的主导地位。 1.1.1 生产基地转移 生产基地东移，即向东欧、东亚和东南亚地区转移。这种东移趋势主要鉴于两大因素，即劳动成本和靠近用户。 专业生产汽车空调胶管的意大利马奴里(Manuli)公司的空调胶管在欧洲占据大约12%市场份额。2001年该公司将其荷兰工厂的所有生产装置和意大利工厂的部分生产装置转移到波兰，因其生产成本较低而在竞争中处于优势地位。 德国凤凰(Phoenix)公司在罗马尼亚建立于一家胶管厂，并在匈牙利开设一个后勤中心，受理东欧的所有业务。 日本东海橡胶公司在中国大连、天津和广州建立三家独资的胶管厂，意在覆盖华北、华东和华南地区的汽车市场。 德国大陆(ContiTech)公司在中国上海和长春建立了两家合资的胶管厂，生产汽车动力转向胶管和空调胶管，供给通用和大众轿车公司。 1.1.2 突出优势领域 国外一些大的胶管公司，为了保持其市场的主导地位，集中优势于某一或某几个增长较快的领域。 德国凤凰(phoenix)公司在汽车流体传输系统(加热冷却胶管、空气增压器胶管、燃油胶管和空调胶管)和特种胶管(内陆和海上石油工业用胶管、混凝土浇注用胶管等)方面处于领先地位。因此，该公司将技术力量集中于这两个方面，而将其在工业用胶管市场上不占显著地位的两个液压胶管生产厂出售，这两家分别在德国和马来西亚的工厂年销售额均在1000万欧元左右，可见其调整力度。 另一种调整是将原来只生产和供应胶管的分公司改造成管线装配系统分公司，比如，装配胶管的燃油管线系统、空调管线系统、动力转向管线系统等，这样，能够提高利润，方便制造厂装配。 1.2 我国胶管企业体制改革 在我国胶管行业中，体制改革正在稳步进行，促进了企业的发展，增强了企业的活力。体制改革是以不同的形式进行的，其中包括与外商合资、企业改制和企业内部机构调整。 典型的有上海橡胶行业体制改革；浙江省胶管企业200家左右，已有三分之二进行了改制，实行了股份制；宜昌中南橡胶集团采取对外招商租赁方法，对其所属工厂民营化。 企业内部机构重组，改变经营方式，增强企业活力。西北橡胶总厂组建了股份合作制公司——
胶管相关标准 Jenny was compiled in January 2021
.A型扣压式胶管总成（代替J B1885）； 2.B型扣压式胶管总成（代替J B1886）； 3.C型扣压式胶管总成（代替J B1887）； 4.锥密封钢丝总成（J B/） 5.锥密封棉线总成（J B/） 6.锥密封胶管接头锥接头（J B/）； 7.用总成（J H/Q1001K）； 8.铰链式总成（J H/Q1002J）； 9.公制（英制）内螺纹外球面总成（J H/Q1003Q） 10.法兰式软管总成（J H/Q1004F）； 11.24°锥面密封软管总成（J H/Q1005Z）； 12.外加保护弹簧软管总成（J H/Q1006H）； 13.耐高温、抗辅射高压软管总成（J H/Q1007W）； 14.公制外螺纹24°内锥面软管总成（J H/Q1008）； 15.英制外螺纹（圆锥管螺纹R、N P T）软管总成（J H/Q1009）； 16.美制（公制）外螺纹74°外锥面软管总成（J H/Q1010） 17.美制（公制）内螺纹74°内锥面（圆柱螺纹）软管总成（J H/Q1011）； 18.英制外螺纹60°内锥面软管总成（J H/Q1012）； 19.钢丝缠绕4S超高压A型软管总成（J H/Q1013）； 20.钢丝缠绕4S超高压C型软管总成（J H/Q1014）； 21.钢丝缠绕4S超高压24°锥面型软管总成（J H/Q1015）； 22.棉线编织胶管总成（J B/Z Q4177-97）；
23.三辫式胶管总成（J B/Z Q4429）； 24.三辫式胶管总成（J B/Z Q4433）； 25.钢丝缠绕6S超高压A型软管总成（J H/Q1016）； 26.钢丝缠绕6S超高压C型软管总成（J H/Q1017）； 27. 钢丝缠绕6S超高压24°锥面型软管总成（JH/Q1018）；28. 扣压式接头螺母（J H/Q1019）；29.扣压式接头外套（JH/Q1020）；30.扣压式接头芯（J H/Q1021）；31.锥密封接头芯（J H/Q1022）；
各种高压胶管总成的接头
各种高压胶管总成的接头：分A、B、C、D、E、F、H型，法兰式等国标，其它厂标接头，包括30度弯45度75度弯及90度弯。还可生产英制，美制等国家标准接头。 胶管接头型式一览表 代号胶管总成接头形式说明引用标准代号胶管总成接头形式说明 引用标 准 A 与焊接式管接头接触面用 密封圈GB9065.3-88 (JB1885-77) I 有英制或美制螺纹连接 AGR-K AGN B 与24°扩口式卡套接头连 接GB9065.2-88 (JB1886-77) RSL,RSS J 有60°锥形角连接 AGR轻型 AGR重型
高压胶管 高压油管用途： （1）煤炭工业
煤炭工业用油管主要有液压支架胶管管。近年来，有些煤矿液压支架的压力要求已经提高，一部分钢丝编织胶管不能满足其性能要求，要求改用钢丝缠绕油管。此外，为防止煤矿井下采煤过程中煤尘污染和提高生产安全性，增加了煤矿用油管的品种，如煤层探水封孔器伸缩油管，用于煤矿井下工作面综采前对煤层进行注水、注浆等作业。据报道，国内已有厂家生产，并经十几家煤矿试用，可替代同类进口产品。 （2）石油工业 21世纪中国海洋石油开发战略中提出重点开发近海和浅海油田，因此，石油工业除了使用钻探油管、振动油管外，还要求使用浅海输油油管。浅海海底输油油管国内已有生产，但飘浮式或半飘浮式输油油管和深海海底输油油管目前仍然依靠进口。随着中国海洋石油开发战略的实施，海洋石油开采对油管性能的要求将不断提高。 高压油管的制作流程： 用混炼机按配方混炼出内层胶、中层胶和外层胶；用挤出机挤出内层油管，包覆在涂了脱模剂的软芯或硬芯上（液氮冷冻法也可不用管芯）；压延机压成中层胶薄片，加隔离剂收卷并按工艺要求裁成规定宽度；将含管芯内层油管在缠绕机或编织机上缠绕上镀铜钢丝或镀铜钢丝绳，同时在缠绕机或编织机将中层胶薄片同步缠绕在每两层镀铜钢丝或镀铜钢丝绳间，缠绕钢丝起头和结尾处绑扎（有些早期缠绕机需预先将镀铜钢丝进行预应力定型处理）；再次在挤出机上包覆上外层胶，然后再包缠铅或布硫化保护层；通过硫化罐或盐浴硫化；最后拆去硫化保护层，抽出管芯，扣压上管接头，抽样打压检验。
. A型扣压式胶管总成（GB9065.3代替JB1885）； 2. B型扣压式胶管总成（GB9065.2代替JB1886）； 3. C型扣压式胶管总成（GB9065.1代替JB1887）； 4. 锥密封钢丝总成（JB/T6142.1-JB/T6142.4-92） 5. 锥密封棉线总成（JB/T6143.1-JB/T6143.4-92） 6. 锥密封胶管接头锥接头（JB/T6144.1-JB/T6144.5-92）； 7.用总成（J H/Q1001K）； 8.铰链式总成（J H/Q1002J）； 9.公制（英制）内螺纹外球面总成（J H/Q1003Q） 10.法兰式软管总成（J H/Q1004F）； 11.24°锥面密封软管总成（J H/Q1005Z）； 12.外加保护弹簧软管总成（J H/Q1006H）； 13. 耐高温、抗辅射高压软管总成（JH/Q1007W）； 14. 公制外螺纹24°内锥面软管总成（JH/Q1008）； 15. 英制外螺纹（圆锥管螺纹R、NPT）软管总成（J H/Q1009）； 16. 美制（公制）外螺纹74°外锥面软管总成（JH/Q1010）
17. 美制（公制）内螺纹74°内锥面（圆柱螺纹）软管总成（J H/Q1011）； 18. 英制外螺纹60°内锥面软管总成（JH/Q1012）； 19. 钢丝缠绕4S超高压A型软管总成（JH/Q1013）； 20. 钢丝缠绕4S超高压C型软管总成（JH/Q1014）； 21. 钢丝缠绕4S超高压24°锥面型软管总成（JH/Q1015）； 22.棉线编织胶管总成（J B/Z Q4177-97）； 23.三辫式胶管总成（J B/Z Q4429）； 24.三辫式胶管总成（J B/Z Q4433）； 25. 钢丝缠绕6S超高压A型软管总成（JH/Q1016）； 26. 钢丝缠绕6S超高压C型软管总成（JH/Q1017）； 27. 钢丝缠绕6S超高压24°锥面型软管总成（JH/Q1018）； 28.扣压式接头螺母（J H/Q1019）； 29.扣压式接头外套（J H/Q1020）； 30.扣压式接头芯（J H/Q1021）； 31.锥密封接头芯（J H/Q1022）；
钢丝编织液压胶管SAE 100 R1 AT/DIN EN 853 1SN 标准 内胶层：黑色耐油合成橡胶。 增强层：一层高强度钢丝编织( 1W/B ) 外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为布纹面。 温度范围: -40 ℃至+100 ℃ :::::此类胶管扣压接头无须剥外胶。适用于工程机械及连续作业的液压设备具有良好的耐热油抗脉冲性能。 胶管内径增强层外径管外径工作压力爆破压力最小弯曲半径重量成品长度通径 inch mm mm mm MPa psi MPa psi mm kg/m metres 5 3/1 6 4.8 9.5 11.8 25.0 3630 100.0 14280 89 0.19 50/100 6 1/4 6.4 11.1 13.4 22.5 3270 90.0 12840 102 0.21 50/100 8 5/16 7.9 12.7 15.0 21.5 3120 85.0 12280 114 0.24 50/100 10 3/8 9.5 15.1 17.4 18.0 2615 72.0 10280 127 0.33 50/100 13 1/2 12.7 18.3 20.6 16.0 2320 64.0 9180 178 0.41 50/100 16 5/8 15.9 21.4 23.7 13.0 1890 52.0 7420 203 0.45 50/100 19 3/4 19.0 25.4 27.7 10.5 1530 42.0 6000 241 0.58 50/100
25 1 25.4 33.3 35.6 8.8 1280 35.0 5020 305 0.88 50 32 1 1/4 31.8 40.5 43.5 6.3 920 25.0 3600 419 1.23 20至40 38 1 1/2 38.1 46.8 50.6 5.0 730 20.0 2860 508 1.51 20至40 51 2 50.8 60.2 64.0 4.0 580 16.0 2280 635 1.97 20至40 钢丝编织液压胶管SAE 100 R1 A/DIN EN 853 1ST 标准 内胶层：黑色耐油合成橡胶。 增强层：一层高强度，高抗拉的软管专用钢丝编织的增强层（1W/B ） 外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为布纹面。 温度范围: -40 ℃至+100 ℃ :::::此类胶管扣压需剥外胶。 胶管内径增强层外径管外径工作压力爆破压力最小弯曲半径重量成品长度通径 inch mm mm mm MPa psi MPa psi mm kg/m metres 6 1/4 6.4 11.1 15.9 22.5 3270 90.0 12840 100 0.31 50/100 8 5/16 7.9 12.7 17.5 21.5 3120 85.0 12280 114 0.38 50/100
高压钢丝编织胶管 钢丝编织胶管主要用于飞机燃油,矿井液压支架,油田开采,工程机械设备的液压系统中,用来输送高温、高压的煤油、机油，红油（易燃易爆介质），实现压务传递。 产品结构：主要由耐液体的合成橡胶内胶层、中胶层、Ⅰ、Ⅱ、Ⅲ层钢丝编织层、耐天候的合成橡胶外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料，起增强作用。 产品用途：高压钢丝增强液压胶管主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动。 一、产品结构: 钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶 外胶层组成。 二、产品用途： 钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注 塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性 油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。 注：本企业钢丝编织胶管参照GB/T3683-1992标准设计制作，并可根据要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT， SAE100R2AT标准胶管，本标准不适合蓖麻油基和脂基液体.
三、工作温度：油类-40℃—+100℃，空气-30℃—+50℃，水乳液+80℃以下，超出请选用本厂专用产品四、产品特点： 1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能优越。 3.管体结合紧密，使用柔软，在压力下变形小。 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.钢丝编织胶管长度大，φ32以上定尺为20米，φ25以下可连达十米甚至百米以上。 四、产品特点： 1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能优越。 3.管体结合紧密，使用柔软，在压力下变形小。 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.钢丝编织胶管长度大，Φ32以上定尺为20米，Φ25以下可连达十米甚至百米以上。 五、本公司生产的高压胶管总成全部采用优质钢丝编织胶管或钢丝缠绕胶管及胶管接头，经专用设备扣压而成。 根据用户需要可选择优质碳钢接头、不锈钢接头、铜制接头、铝制接头等，接头形式及螺纹严格参照国标公制 （JB1891-1900-77）、美制标准、英制标准等，数据准确，结构合理，装配方便，扣压紧密，高温、高压及脉冲 工作状态下，不漏液、不脱头，安全系数高，使用寿命长，并可根据用户需要设计生产异型接头及连接体。
高压钢丝编织胶管： 一、产品结构: 钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。 二、产品用途：钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。 注：本标准不适合蓖麻油基和脂基液体. 三、工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出范围请选用本厂专用产品。 四、产品特点： 1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能优越。 3.管体结合紧密，使用柔软，在压力下变形小。 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.钢丝编织胶管长度大，最长可连达几十米甚至百米以上。 五、钢丝编织液压胶管技术性能指标: 单层钢丝编织胶管技术参数
双层钢丝编织胶管技术参数 三层钢丝编织胶管技术参数
内径152高压钢丝编织胶管已投入生产! 六、注意事项： 1.弯曲半径不应小于给定的弯曲半径，防止损坏胶管骨架或因过度伸张，提早损坏。 2.根据使用条件，正确选用胶管品种，规格，勿错用或代用。 3.胶管使用时，压力要均衡缓步调节，避免突然压力增大而损坏管体。 4.工作地点变动时，应离地搬运，不可拖地，以免划伤外胶后，腐蚀骨架层。 5.输送腐蚀液体，用完后内部应清除干净，防止残留物长久腐蚀管体，或选用相应系列产品。注：本企业钢丝编织胶管执行GB/T3683-1992及MT98-84标准设计制作，并可根据要求制作DIN20022及SAE100RIAT,SAE100R2AT标准胶管。
高压钢丝编织胶管： 一、产品结构:钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。 二、产品用途：钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。 注：本标准不适合蓖麻油基和脂基液体. 三、工作温度：油类-40℃—+100℃，空气-30℃—+50℃，水乳液+80℃以下，超出范围请选用本厂专用产品。 四、产品特点：1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。2.胶管承压力高，脉冲性能优越。3.管体结合紧密，使用柔软，在压力下变形小。4.胶管具有优良的耐曲绕性和耐疲劳性。5.钢丝编织胶管长度大，最长可连达几十米甚至百米以上。 五、钢丝编织液压胶管技术性能指标: 单层钢丝编织胶管技术参数
双层钢丝编织胶管技术参数 三层钢丝编织胶管技术参数
3-76-576±188±0.892±1.557257.51087152174960 5.69 3-89-489±1101.0±0.8107±1.5458068951217891100 6.8 3-102-4102±1114.0±0.8120±1.53.5507 5.2576110.5152112807.34 3-127-3127±1139±1145±1.53435 4.56529130415608.45 内径152高压钢丝编织胶管已投入生产! 六、注意事项： 1.弯曲半径不应小于给定的弯曲半径，防止损坏胶管骨架或因过度伸张，提早损坏。 2.根据使用条件，正确选用胶管品种，规格，勿错用或代用。 3.胶管使用时，压力要均衡缓步调节，避免突然压力增大而损坏管体。 4.工作地点变动时，应离地搬运，不可拖地，以免划伤外胶后，腐蚀骨架层。 5.输送腐蚀液体，用完后内部应清除干净，防止残留物长久腐蚀管体，或选用相应系列产品。注：本企业钢丝编织胶管执行GB/T3683-1992及MT98-84标准设计制作，并可根据要求制作DIN20022及SAE100RIAT,SAE100R2AT标准胶管。
扣压式胶管接头 一、简介：高压胶管总成（JB1885-1890-77）是由品质优良的高压钢丝编织或缠绕胶管及钢件接头（JB1891-1900-77）经专用设备扣压而成，用来连接液压系统中各类液压元件，主要应用于在工作温度-40oC 至+100oC条件下，进行液压动力传送或输送水、气、油等高压介质，以保证液体的循环和传递液体能量。 二、产品特点：全扣压式高压胶管接头最新采用纳米材料，选用正规厂家优质钢材，是在原国家有关标准的基础上，参照德、美、日等国的标准及结构，结合市场上常用的各类连接、密封形式精心设计制作；该胶管总成具有优良的耐油、耐臭氧、耐老化性能及较高的脉冲性能；管件产品具有结构简单，使用方便，互换性好，性能可靠等特点，是液压传动技术中不可缺少的管路连接元件。 三、胶管接头与胶管扣压形式： 1. 剥外胶扣压需剥去一定长度的外胶层，适用于GB/T 3683-92，GB/T 10544-03，DIN20022，SAE100R1A/R2A等标准钢丝编织胶管以及钢丝缠绕胶管。 2. 不剥外胶扣压加工工艺简单，适用于纤维编织胶管及SAE100RIAT/R2AT等型号钢丝编织胶管。 3. 剥内外胶扣压需剥去一定长度的内胶层和外胶层，称为内锁式安全型扣压式胶管接头，适用于GB/T10544-89大口径管SAER12，DIN20023-4SH等超高压钢丝缠绕胶管。
四、胶管接头和胶管连接形式：1.全扣压式高压胶管接头。2.可拆式精装接头。3.硫化接头及低压管件。与管路连接形式分为：A.B.C.D.E.F.K.M.Q.W A.WB.WC.HD.HC等多种形式的胶管总成，胶管长度不限，短至零点几米至上百米。 ㈠.通用各种标准扣压式软管接头系列：
胶管接头型式一览表
代号胶管总成接头 形式 说明引用标准 代 号 胶管总成接头 形式 说明 引用标 准 A 与焊接式管接 头接触面用密 封圈 GB9065.3-88 (JB1885-77) I 有英制或美制 螺纹连接 AGR-K AGN B 与24°扩口 式卡套接头连 接 GB9065.2-88 (JB1886-77) RSL,RSS J 有60°锥形 角连接 AGR轻型 AGR重型 C 与球面接头或 同角度锥面接 头连接 GB9065.1-88 (JB1887-77) DKJ轻型DKJ重型 K 与插杆孔卡板 连接带O形密 封圈 D 与24°60° 扩口式接头连 接 DKL DKM M 有带密封槽各 不带密封槽螺 纹连接 E 与卡套式管子 连接CEL CES O 用空心铰管螺 钉连接，两平 面用密封垫圈 F 带O形圈密封 槽，采用SAE 法兰连接 SFL3000 SFL6000 SAF法兰 P 与74°扩口 式管接头连接 AGJ G 与同角度 60°扩口式管 接头连接 DKR重型 DKR轻型 R 与24°或 60°扩口式管 接头连接 DKF DKM H 带O形密封圈 与24°扩口 式管接头连接 DKO-L DKO 钢丝编织液压胶管技术性能指标 (通径φ5-51, φ51-127) 层数*通径*压 力胶管内径 mm 胶管外径 mm 钢丝层直径 mm 工作压力 MPa 最小爆破压 力 MPa 最小弯曲半 径 mm 参考重量 kg/m 1-5-21 5±0.5 12.7±0.8 9.5±0.6 21 63 90 0.25 1-6-21 6±0.5 16 +1.0 11.7±0.6 20 60 100 0.34 -0.8 1-8-17.5 8±0.5 18 +1.0 13.7±0.6 17.5 52.5 115 0.42 -0.8 1-10-16 10±0.5 20 +1.0 15.7±0.6 16 48 130 0.47 -0.8 1-13-14 13±0.5 24 +1.2 19.7±0.8 14 42 180 0.64 -0.8 1-16-12 16±0.5 27 +1.2 22.7±0.8 12 36 205 0.70 -1.0 1-19-10 19±0.5 30 +1.2 25.7±0.8 10 30 240 0.84 -1.0 1-22-9 22±0.5 33 +1.2 28.7±0.8 9 27 280 0.95 -1.0 1-25-8 25±0.5 37 +1.2 32.2±0.8 8 24 300 1.09 -1.0 1-32-6 32±0.7 44 +1.5 39.2±0.8 6 18 420 1.38 -1.2
我公司主要生产高压钢丝编织胶管、超高压钢丝缠绕胶管、液压胶管、煤矿液压支架胶管、阻燃耐火高压胶管、钢丝缠绕钻探胶管、海洋输油管、耐磨喷砂胶管、食品胶管、耐高温胶管、夹布胶管、耐油胶管、四氟管、尼龙树脂管、金属软管及各种胶管总成。另有输送带、橡胶板、油封、密封圈、尼龙塑料制品、聚氨酯制品、输送机及配件、浮选机配件及各种橡胶杂品。本公司生产的胶管具有良好的曲绕性、耐疲劳性能、承受压力高、脉冲性能好、可在40`C~~~-100`C温度条件下输送具有一定压力的液压油、燃料油、润滑油、乳化液以及空气和水，被广泛应用于各种液压设备中。高压胶管总成系我公司参照国家机械部颁发的<<钢丝编织胶管接头标准>>和国外有关技术资料用现代胶管技术指导生产,具有结构简单、性能可靠、装配方便、经久耐用等特点，被广泛用于工业、交通运输和自动化设备中。本公司还可生产各种规格的耐酸碱胶管、膨胀胶管、耐高温高压胶管，耐火在750`C温度下可燃烧25分钟保证工作压力35Mpa。本公司还是国内主要从事输送带产品设计和制造的专业生产厂家。我公司生产的织物芯输送带、尼龙输送带、EP输送带，完全达到或超过国家标准，两次获得河北省优质产品奖。现代化的生产设备，结合完善的ISO9001质量保证体系，以及先进的生产检测设备，使我公司生产的输送带在国内享有很高信誉，并在全国市场上具有一定的知名度。我公司产品品种齐全，检测手段完善，质量可靠，供货及时，售后体系完善，主要应用于机械制造、矿山、油田、冶金、钢铁、化工、制药等行业。产品已销往全国三十多个省、市、自治区，并出口韩国、俄罗斯、日本、意大利等十几个国家，深受用户好评。
一层钢丝编织高压胶管 二层钢丝编织高压胶管 三层钢丝编织高压胶管 一、产品结构: 钢丝编织胶管结构是由耐液体的合成橡胶内胶层、中胶层、Ⅰ或Ⅱ或Ⅲ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。 二、产品用途： 钢丝增强液压橡胶软管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）液体、水基液体（如乳化液、油水乳浊液、水）、气体等和液体传动用。 注：本企业钢丝编织胶管参照GB/T3683-2011标准设计制作，并可根据要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT标准胶管，本标准不适合蓖麻油基和脂基液体. 三、工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。 四、产品特点： 1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能优越。 3.管体结合紧密，使用柔软，在压力下变形小。 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.钢丝编织胶管长度大，一般定尺为20米，可生产连达数十米甚至百米以上。 单层钢丝编织胶管技术参数: GB/T3683-2011 软管规格 内径 mm 钢丝层直 径 mm 外径 mm 工作压力试验压力爆破压力最小弯曲 半径 mm 参考重 量 MPa Psi MPa Psi MPa Psi 1-5-21 5±0.59.5±0.6 12.7±0.8 21 3043 31.5 4564 63 9129 90 0.25 1-6-20 6±.0.5 11.3±0.6 15.3 +1.0 -0.8 21 3043 31.5 4564 63 9129 100 0.34
一、卡套式管接头 简介 8-KT1卡套式端直通管接头GB3733.1-83（JB1942-77） 8-KT2卡套式端直通长管接头GB3735.1-83（JB1943-77） 8-KT3卡套式直通管接头GB3737.1-83（JB1944-77） 8-KT4卡套式端直角管接头GB3738.1-83（JB1945-77） 8-KT5卡套式直角管接头GB3740.1-83（JB1946-77） 8-KT6卡套式端三通管接头GB3741.1-83（JB1947-77） 8-KT7卡套式三通管接头GB3745.1-83（JB1948-77） 8-KT8卡套式四通管接头GB3746.1-83（JB1949-77） 8-KT9卡套式焊接管接头GB3747.1-83（JB1950-77） 8-KT10卡套式隔壁直通管接头GB3748.1-83（JB1951-77） 8-KT11卡套式隔壁直角管接头GB3749.1-83（JB1952-77） 8-KT12卡套式铰接管接头GB3750.1-83（JB1953-77） 8-KT13卡套式端直通变径管接头（JB1954-77） 8-KT14卡套式直通变径管接头（JB1955-77） 8-KT15卡套式端直角变径管接头（JB1956-77） 8-KT16卡套式压力表管接头GB3751.1-83（JB1957-77） 8-KT17卡套式组合直角管接头GB3752.1-83（JB1958-77） 8-KT18卡套式组合三通管接头GB3753.1-83（JB1959-77） 8-KT19卡套式对接端直通管接头GB5437.1-83（JB1960-77） 8-KT20卡套式对接直通管接头GB3756.1-83（JB1961-77） 8-KT21卡套式对接端直角管接头GB3757.1-83（JB1962-77） 8-KT22卡套式锥螺纹端直通管接头（JB/ZQ4401-86）GB3734.1-83（Q/ZB208-77）8-KT23卡套式锥螺纹直通长管接头GB3736.1-83（Q/ZB209-77） 8-KT24卡套式锥螺纹端直角管接头（JB/ZQ4407-86）GB3739.1-83（Q/ZB210-77）8-KT25卡套式锥螺纹端三角管接头（JB/ZQ4404-86）GB3742.1-83（Q/ZB211-77）8-KT26卡套式端直角三通管接头GB3743.1-83 8-KT27卡套式锥螺纹端直角三通管接头（JB/ZQ4405-86）GB4437.1-83 8-KT28卡套式锥螺纹对接端直通管接头GB3755.1-83 8-KT29卡套式锥螺纹对接端直通管接头GB3758.1-83 8-KT30卡套式管接头用交角密封垫圈GB3762-83 8-KT31卡套式管接头用六角薄螺母GB3763-83 8-KT32卡套式堵头 三。焊接式管接头 简介 8-HJ1 焊接式端直通管接头（JB966-77） 8-HJ2 焊接式直通管接头（JB970-77） 8-H3 焊接式直角管接头（JB971-77） 8-HJ4 焊接式三通管接头（JB972-77） 8-HJ5 焊接式四通管接头（JB973-77） 8-HJ6 焊接式隔壁直通管接头（JB974-77）
