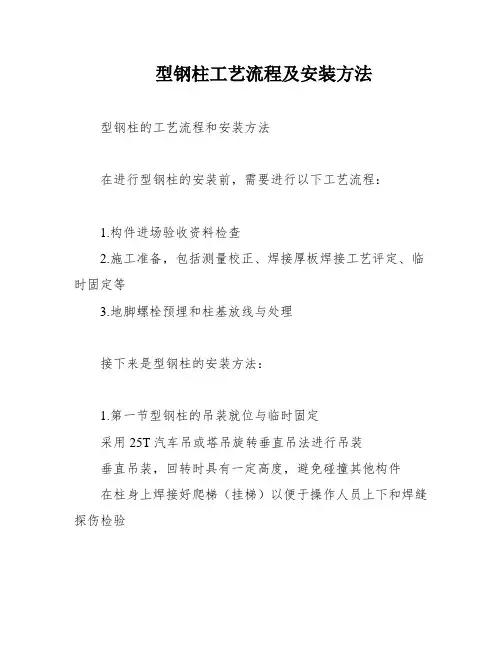

型钢柱工艺流程及安装方法
1构件安装方案
1.1安装工艺流程
1.2第一节型钢柱的吊装就位与临时固定
(1)型钢柱吊装7层以下采用25T汽车吊吊装，7层以上采用塔吊旋转垂直吊法。起吊钢索采用Φ24（6x37）钢丝绳，型钢柱吊点设置在柱顶部，通过专用吊具与焊在柱顶两侧面耳板螺栓相连。型钢柱起吊时必须垂直，回转时必须具有一定的高度，以免碰撞其它构件。
(2)型钢柱在吊装前,在柱身上焊接好爬梯（挂梯）以便于操作人员上下和型
钢柱就位后松钩。
(3)使用25T汽车吊将构件起吊前，由安质部检查汽车吊各种设备配件及绳索具完好，无安全隐患。将挂钩吊住钢构件进行试吊，确认吊装覆盖区域无其他作业人员后进行吊装。吊装过程中起重指挥工与吊车司机密切配合，吊车司机每一步操作按照起重指挥工的信号作业。型钢柱就位时，首先将型钢柱底板穿入地脚螺栓，放置在调节好标高的螺帽上，并将柱底的四面中心线与基础轴线对位校正，四面兼顾，使偏差控制在规范许可的范围以内，穿上压板，拧紧螺栓，即为完成型钢柱的就位工作。
(4)第二节和以上型钢柱安装
在第二节柱和以上型钢柱安装前，定位轴线、标高上传从地面测量控制网把安装控制轴线投影上翻到第一节柱顶，把标高控制线引测到第一节柱顶，并检查是否符合规范要求；型钢柱连接，上节柱底部加工成坡口。
(5)测量控制与校正
标高控制与校正：使用垫板楔铁在型钢柱吊装前找好标高，将型钢柱安放在垫板楔铁上，通过柱脚底板的四颗螺栓及螺母固定控制柱底标高。
垂直度控制与校正：在纵横两个方向的两台经纬仪的测量下，利用缆风绳对型钢柱的垂直度进行校正，校好后紧固地脚螺栓、固定好缆风绳。
