at89c51引脚图及功能
AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。
主要性能参数：
·与MCS-51产品指令系统完全兼容·4k字节可重擦写Flash闪速存储器·1000次擦写周期
·全静态操作：0Hz－24MHz ·三级加密程序存储器·128×8字节内部RAM ·32个可编程I／O口线·2个16位定时／计数器·6个中断源
·可编程串行UART通道·低功耗空闲和掉电模式
功能特性概述：
AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I／O口线，两个16位定时／计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。
·P0口：P0口是一组8位漏极开路型双向I／O口，也即地址／数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
·P1口：P1是一个带内部上拉电阻的8位双向I／O口，P1的输出缓冲级可驱
动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流（IIL）。
FIash编程和程序校验期间，P1接收低8位地址。
·P2口：P2是一个带有内部上拉电阻的8位双向I／O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流（IIL）。
在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX@DPTR指令）时，P2口送出高8位地址数据。在访问8位地址的外部数据存储器（如执行MOVX@RI指令）时，P2口线上的内容（也即特殊功能寄存器（SFR）区中R2寄存器的内容），在整个访问期间不改变。
Flash编程或校验时，P2亦接收高位地址和其它控制信号。
·P3口：P3口是一组带有内部上拉电阻的8位双向I／O口。P3口输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对P3口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。作输入端时，被外部拉低的P3口将用上拉电阻输出电流（IIL）。
P3口除了作为一般的I／O口线外，更重要的用途是它的第二功能，如下表所示：
P3口还接收一些用于Flash闪速存储器编程和程序校验的控制信号。
·RST：复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。
·ALE／PROG—————
：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。即使不访问外部存储器，ALE仍以时钟振荡频率的l／6输出固定的正脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。
对Flash存储器编程期间，该引脚还用于输入编程脉冲（PROG—————
）。
如有必要，可通过对特殊功能寄存器（SFR）区中的8EH单元的DO位置位，可禁止ALE 操作。该位置位后，只有一条MOVX和MOVC指令ALE才会被激活。此外，该引脚会被
微弱拉高，单片机执行外部程序时，应设置ALE无效。
·PSEN—————
：程序储存允许（PSEN—————
）输出是外部程序存储器的读选通信号，当AT89C51由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN—————
有效，即输出两个脉冲。在此期间，当访问外部数据存储器，这两次有效的PSEN—————信号不出现。
·EA／VPP：外部访问允许。欲使CPU仅访问外部程序存储器（地址为0000H—FFFFH），EA端必须保持低电平（接地）。需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。
如EA端为高电平（接VCC端），CPU则执行内部程序存储器中的指令。
Flash存储器编程时，该引脚加上+12V的编程允许电源Vpp，当然这必须是该器件是使用12V编程电压Vpp。
·XTAL1：振荡器反相放大器的及内部时钟发生器的输入端。
·XTAL2：振荡器反相放大器的输出端。
·掉电模式：
在掉电模式下，振荡器停止工作，进入掉电模式的指令是最后一条被执行的指令，片内RAM 和特殊功能寄存器的内容在终止掉电模式前被冻结。推出掉电模式的唯一方法是硬件复位，复位后将重新定义全部特殊功能寄存器但不改变RAM 中的内容，在Vcc 恢复到正常工作电平前，复位应无效，且必须保持一定时间以使振荡器重启动并稳定工作。89C51 的程序存储器阵列是采用字节写入方式编程的，每次写入一个字符，要对整个芯片的EPROM 程序存储器写入一个非空字节，必须使用片擦除的方法将整个存储器的内容清楚。
2 编程方法
编程前，设置好地址、数据及控制信号，编程单元的地址加在P1 口和P2 口的P2.0—P2.3（11 位地址范围为0000H——0FFFH），数据从P0口输入，引脚P2.6、P2.7 和P3.6、P3.7 的电平设置见表6，PSEB 为低电平，RST保持高电平，EA/Vpp 引脚是编程电源的输入端，按要求加上编程电压，ALE/PROG引脚输入编程脉冲（负脉冲）。编程时，可采用4—20MHz 的时钟振荡器，89C51 编程方法如下：在地址线上加上要编程单元的地址信号在数据线上加上要写入的数据字节。激活相应的控制信号。在高电压编程方式时，将EA/Vpp 端加上+12v 编程电压。每对Flash 存储阵列写入一个字节或每写入一个程序加密位，加上一个ALE/PROG 编程脉冲。改变编程单元的地址和写入的数据，重复1—5 步骤，知道全部文件编程结束。每个字节写入周期是自身定时的，通常约为1.5ms。·数据查询89C51 单片机用数据查询方式来检测一个写周期是否结束，在一个写周期中，如需要读取最后写入的那个字节，则读出的数据的最高位（P0.7）是原来写入字节的最高位的反码。写周期开始后，可在任意时刻进行数据查询。
2.1Ready/Busy:
字节编程的进度可通过Ready/Busy 输出信号检测，编程期间，ALE 变为高电平“H”后P3.4（Ready/Busy）端被拉低，表示正在编程状态（忙状态）。编程完成后，P3.4 变为高电平表示准备就绪状态。
·程序校验：如果加密位LB、LB2 没有进行编程，则代码数据可通过地址和数据线读回原编写的数据，采用下图的电路，程序存储器的地址由P1 口和P2 口的P2.0—P2.3 输入，数据由P0 口读出，P206、P2.7 和P3.6、P3.7 的控制信号见表6，PSEN 保持低电平，ALE、EA 和RST 保持高电平。校验时，P0 口必须接上10k 左右的上拉电阻。
图2-1-1 编程电路图2-2-2 校验电路
2.2芯片擦除:
利用控制信号的正确组合(表6)并保持ALE/PROG 引脚10ms 的低电平脉冲宽度即可将EPROM 阵列(4k 字节)和三个加密位整片擦除,代码阵列在片擦除操作中将任何非空单元写入”1”,这步骤需在编程之前进行。
2.3读片内签名字节:
89C51 单片机内有3 个签名字节,地址为030H、031H 和032H。于声明该器件的厂商、号和编程电压。读签名字节的过程和单元030H、031H 和032H的正常校验相仿，只需要将P3.6 和P3.7 保持低电平，返回值意义如下：
(030H) = 1EH 声明产品由ATMEL 公司制造。 (031H) = 51H 声明为89C51 单片机。 (032H) = FFH 声明为12V 编程电压。 (032H) = 05H 声明为5 编程电压。
89c51方框图
单片机最小系统设计
该单片机最小系统具有的功能: （1）具有2位LED数码管显示功能。（2）具有八路发光二极管显示各种流水灯。（3）可以完成各种奏乐,报警等发声音类实验。（4）具有复位功能。
功能分析
（1）两位LED数码管显示功能，我们可以利用单片机的P0口接两个数码管来现这个功能；（2）八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能；（3）各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。
（4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18、19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。设计框图
硬件电路设计
根据本系统的功能，和单片机的工作条件，我们设计出下面的电路图。
元件清单的确定：
数码管：共阴极2只（分立）电解电容：10UF的一只 30PF的电容2只 220欧的电阻9只 4.7K 的电阻一只 1.2K的电阻一只 4.7K的排阻一只， 12MHZ的晶振一只有源5V蜂名器一只 AT89S51单片机一片常开按钮开关1只紧锁座一只（方便芯取下来的，绿色的）发光二
极管（5MM红色）8只万能板电路版15*17CM S8550三极管一只
4．5V电池盒一只，导线相关程序编写若干。七、硬件电路的焊接按照原理图把上面的元件焊接好，详细步骤省略。
针对上面的电路原理图，设计出本单片机最小系统的详细功能：（1）、第一个发光二极管点亮，同时数码管显示“1”。（2）、第二个发光二极管点亮，同时数码管显示“2”。（3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。以上出现的是流水灯的效果。
（4）、所有的发光二极管灭了，同时数码管现实“0”。（5）、数码管显示“1”。
（6）、数码管显示“2、……”直到“9、A、B、C、D、E、F、Y”。（7）、蜂鸣器发出九声报警声后重复上面所有步骤。
（8）程序如下：
ORG 0000H；伪指令，定义下面的程序代码（机器代码）从地址为0000H的单元存放。 LJMP START；跳转到标号为START的地方去执行。
ORG 0030H；伪指令，定义下面的程序代码（机器代码）从地址为0030H的单元存放。 START:MOV P1,#0FEH ；点亮第一个发光二极管。 CLR P2.7 ；送低电平到第一个数码管，开启数码管。 CLR P2.6 ；送低电平到第二个数码管，开启数码管。 MOV P0,#06H；让数码管显示“1”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P1,#0FDH；点亮第二个发光二极管。 MOV P0,#5bH；让数码管显示“2”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P1,#0FBH；点亮第三个发光二极管。 MOV P0,#4fH；让数码管显示“3”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P1,#0F7H；点亮第四个发光二极管。 MOV P0,#66H；让数码管显示“4”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P1,#0EFH；点亮第五个发光二极管。 MOV P0,#6dH；让数码管显示“5”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P1,#0DFH；点亮第六个发光二极管。 MOV P0,#7dH；让数码管显示“6”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P1,#0BFH；点亮第七个发光二极管。 MOV P0,#07H；让数码管显示“7”。
LCALL DELAY；调用延时子程序，起到延时的目的。
MOV P0,#7fH；让数码管显示“8”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P0,#6fH；让数码管显示“9”。LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P0,#7fH；让数码管显示“A”。LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P0,#7fH；让数码管显示“b”。LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P0,#7fH；让数码管显示“C”。LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P0,#7fH；让数码管显示“d”。LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P0,#7fH；让数码管显示“E”。LCALL DELAY；调用延时子程序，起到延时的目的。 MOV P0,#7fH；让数码管显示“F”。LCALL DELAY；调用延时子程序，起到延时的目的。
MOV P0,#7fH；让数码管显示“Y”。
LCALL DELAY；调用延时子程序，起到延时的目的。 MOV R4，#9；送蜂鸣器的报警次数。 LOOP:SETB P2.0；不发声
LCALL DELAY；调用延时子程序，起到延时的目的。 CLR P2.0；发声。
LCALL DELAY；调用延时子程序，起到延时的目的。 DJNZ R4,LOOP；发声九次后向下执行。 SETB P2.0；关闭发声
LJMP START；跳转到标号为START处执行，循环本程序。 DELAY：MOV R7，#200；这是延时子程序
D1：MOV R6，#200 D2：MOV R5，#200 D3：DJNZ R5，D3 DJNZ R6，D2
DJNZ R7，D1
RET；延时子程序返回指令。
END；结束伪指令。
九、利用KEIL C51 软件对上面的程序进行调试和编译，产生*.HEX文件，以便用编程器写入单片机芯片中。
十、编程器的使用：用编程器把电脑里生成的*.HEX文件写到芯片中。
十一、产品调试：通上4.5V（三节电池）的电源，可以调试本系统，如果没有错误就可以正常工作了。
分四个部分：
1.晶振，至于大小由你单片机时钟周期要求而决定（用于计时，与两个电容并联使用，电容
2.复位电路（用于复位）
3.电源（用于供电，一般用电脑的USB口供电）
4.烧制程序的口（可用串口配合MAX232配合使用，也可以做个并口输入，这个要根据你使用单片机的种类决定，比如ATC可用并口，STC一般只用串口输入等等）
Keilc程序（就是写的有点啰嗦~）：
//*********************************************************************** ***
//青岛大学电气工程及其自动化
//模块名：LED 描述：自己制作LED接口
//创建人：Xiaoz 日期：2008-10-22
//功能描述：本工程实现51单板P0-P3四端口的频闪
//版本说明：v1.0
//*********************************************************************** ***
#include
#include"reg51.h"
void Delay(unsigned int i);
void IO_Init();
//*********************************************************************** ***
//函数名：main.c
//功能描述：主函数
//调用函数：初始化和延时子程序
//输入：无
//返回：无
//设计者：Made by Xiaoz
//*********************************************************************** ***
void main()
{
while(1)
{
IO_Init();
Delay(150);
P0=0X0000;
P1=0X0000;
P2=0X0000;
P3=0X0000;
Delay(150);
};
}
//*********************************************************************** ***
//延时子程序
//*********************************************************************** ***
void Delay(unsigned int i)
{
unsigned int j;
for(;i>0;i--)
for(j=0;j<100;j++);
}
//*********************************************************************** ***
//IO口初始化为高电平子程序
//*********************************************************************** ***
void IO_Init()
{
P0=0XFFFF;
P1=0XFFFF;
P2=0XFFFF;
P3=0XFFFF;
}
//*********************************************************************** ****
AT89C51单片机简易计算器的设计 一、总体设计 根据功能和指标要求，本系统选用MCS-51系列单片机为主控机。通过扩展必要的外围接口电路，实现对计算器的设计。具体设计如下：（1）由于要设计的是简单的计算器，可以进行四则运算，为了得到较好的显示效果，采用LCD 显示数据和结果。 （2）另外键盘包括数字键（0～9）、符号键（+、-、×、÷）、清除键和等号键，故只需要16 个按键即可，设计中采用集成的计算键盘。 （3）执行过程：开机显示零，等待键入数值，当键入数字，通过LCD显示出来，当键入+、-、*、/运算符，计算器在内部执行数值转换和存储，并等待再次键入数值，当再键入数值后将显示键入的数值，按等号就会在LCD上输出运算结果。 （4）错误提示：当计算器执行过程中有错误时，会在LCD上显示相应的提示,如：当输入的数值或计算得到的结果大于计算器的表示范围时，计算器会在LCD上提示溢出；当除数为0时，计算器会在LCD 上提示错误。 系统模块图：
二、硬件设计 （一）、总体硬件设计 本设计选用AT89C51单片机为主控单元。显示部分：采用LCD 静态显示。按键部分：采用4*4键盘；利用MM74C922为4*4的键盘扫描IC，读取输入的键值。 总体设计效果如下图：
（二）、键盘接口电路 计算器输入数字和其他功能按键要用到很多按键，如果采用独立按键的方式，在这种情况下，编程会很简单，但是会占用大量的I/O 口资源，因此在很多情况下都不采用这种方式，而是采用矩阵键盘的方案。矩阵键盘采用四条I/O 线作为行线，四条I/O 线作为列线组成键盘，在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为4×4个。这种行列式键盘结构能有效地提高单片机系统中I/O 口的利用率。 矩阵键盘的工作原理： 计算器的键盘布局如图2所示：一般有16个键组成，在单片机中正好可以用一个P口实现16个按键功能，这种形式在单片机系统中也最常用。 图 2 矩阵键盘布局图 矩阵键盘内部电路图如图3所示：
AT89C51单片机的概述 （1）AT89C51单片机的结构 AT89C51单片机是美国Atmel公司生产低电压，高性能CMOS 8位单片机，片内含4k bytes 的可反复擦写的只读程序存储器（EPROM）和128 bytes的随机存取数据存储器(RAM)，器件采用Atmel公司的高密度、非易失性存取技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash 存储单元，功能强大[3]。AT89C51单片机可提供许多高性价比的应用场合，可灵活应用于各种控制领域。 上图为AT89C51单片机的基本组成功能方块图。由图可见，在这一块芯片上，集成了一台微型计算机的主要组成部分，其中包括CPU、存储器、可编程I/O口、定时器/计数器、串行口等，各部分通过内部总线相连。下面介绍几个主要部分。 外中断控制并行口串行通信 AT89C51 功能方块图 （2）AT89C51的管脚说明 ATMEL公司的AT89C51是一种高效微控制器。采用40引脚双列直插封装形式。AT89C51单片机是高性能单片机，因为受引脚数目的限制，所以有不少引脚具有第二功能。 VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管
脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FLASH编程时，P0 口作为原码输入口，当FLASH进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL 门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。 P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL 门电流，当P2口被写1时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址1时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入1后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流。 P3口也可作为AT89C51的一些特殊功能口，如下表所示： P3口管脚备选功能 P3.0 RXD（串行输入口） P3.1 TXD（串行输出口） P3.2 INT0（外部中断0） P3.3 INT1（外部中断1） P3.4 T0（记时器0外部输入） P3.5 T1（记时器1外部输入） P3.6 WR（外部数据存储器写选通） P3.7 RD（外部数据存储器读选通） P3口同时为闪烁编程和编程校验接收一些控制信号。 RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。 ALE/PROG：当访问外部存储器时，地址锁存允许端的输出电平用于锁存地址的地址字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE 的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令时ALE才起作用。 PSEN：外部程序存储器的选通信号端。在由外部程序存储器取指期间，每个机器周期两次PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
C51单片机引脚功能介绍 C51单片机引脚功能介绍 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈电源: ⑴VCC - 芯片电源，接+5V； ⑵VSS - 接地端； ⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊控制线:控制线共有4根， ⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ①ALE功能：用来锁存P0口送出的低8位地址新门户 ②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵PSEN:外ROM读选通信号。
⑶RST/VPD:复位/备用电源。 ①RST（Reset）功能：复位信号输入端。 ②VPD功能：在Vcc掉电情况下，接备用电源。 ⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。 ①EA功能：内外ROM选择端。 ②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。 ⒋I/O线 89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。 2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，连上就能了，按下图1接上即可。 3、复位管脚：按下图1中画法连好。 EA管脚：EA管脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。 我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。（见图1，其中R1是限流电阻） 按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1管脚按要求变为高或低电平。即然要控制1脚，就得给它起个名字，叫它什么名字呢，设计51芯片的INTEL公司已经起好了，就叫它P1.0，这是规定。 名字有了，要计算机做事，也得要向计算机发命令，计算机能听得懂的命令称之为计算机的指令。让一个管脚输出高电平的指令是SETB，让一个管脚输出低电平的指令是CLR。因此，我们要P1.0输出高电平，只要写SETB P1.0，要P1.0输出低电平，只要写CLR P1.0就能了。但是我们怎样才能计算机执行这条指令呢？要解决这个问题，第一，计算机看不懂SETB CLR之类的指令，我们得把指令翻译成计算机能懂的方式，再让计算机去读。计算机只懂一样东西：数字。因此我们得把SETB P1.0变为（D2H,90H ），把CLR P1.0变为（C2H,90H ），至于为什么是这两个数字，这也是由51芯片的设计者--INTEL规定的，我们不去研究。第二步，在得到这两个数字后，还要借助于一个硬件工具"编程器"将这两个数字进入单片机的内部。编程器：就是把你在电脑上写出来的代码用汇编等编译器生成的一个
毕业设计（论文） 论文题目：AT89C51单片机温度控制系统 所属系部：电子工程系 指导老师：职称： 学生姓名：班级、学号: 专业：应用电子技术 2012 年05 月15 日
毕业设计（论文）任务书 题目：AT89C51单片机温度控制系统 任务与要求：设计并制作一个能够控制1KW电炉的温度控制系统，控制温度恒定在37--38度之间。 时间：年月日至年月日 所属系部：电子工程系 学生姓名：学号： 专业：应用电子技术 指导单位或教研室：测控技术教研室 指导教师：职称： 年月日
摘要 本设计是以一个1KW电炉为控制对象，以AT89C51为控制系统核心，通过单片机系统设计实现对保电炉温度的显示和控制功能。本温度控制系统是一个闭环反馈调节系统，由温度传感器DS18B20对保炉内温度进行检测，经过调理电路得到合适的电压信号。经A/D转换芯片得到相应的温度值，将所得的温度值与设定温度值相比较得到偏差。通过对偏差信号的处理获得控制信号，去调节加热器的通断，从而实现对保温箱温度的显示和控制。本文主要介绍了电炉温度控制系统的工作原理和设计方法，论文主要由三部分构成。①系统整体方案设计。②硬件设计，主要包括温度检测电路、A/D转换电路、显示电路、键盘设计和控制电路。③系统软件设计，软件的设计采用模块化设计，主要包括A/D转换模块、显示模块等。 关键词：单片机传感器温度控制
目录 绪论 (1) 第一章温度控制系统设计和思路 (2) 1.1温度控制系统设计思路 (2) 1.2 系统框图 (2) 第二章 AT89C51单片机 (3) 2.1 AT89C51单片机的简介 (3) 2.2 AT89C51单片机的主要特性 (3) 2.3 AT89C51单片机管脚说明 (4) 第三章温度控制的硬件设备 (6) 3.1温度传感器简介 (6) 3.2 DS18B20工作原理 (7) 3.3 DS18B20使用中注意事项 (8) 第四章系统硬件设计 (9) 4.1温度采集电路 (9) 4.2 数码管温度显示电路 (9) 4.2.1 数码管的分类 (9) 4.2.2 数码管的驱动方式 (10) 4.2.3 恒流驱动与非恒流驱动对数码管的影响 (11) 4.3 单片机接口电路 (12) 4.3.1 P0口的上拉电阻原理 (12) 4.3.2 上拉电阻的选择 (14) 4.4 单片机电源及下载线电路 (14) 4.5 温度控制电路 (15) 第五章温度控制的软件设计 (17) 5.1 数码管动态显示 (17) 5.2 DS18B20初始化 (17) 5.3 系统流程图 (19) 谢辞 (20) 参考文献 (21) 附录 (22)
单片机的引脚原理图及 说明 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
一、P0端口的结构及工作原理 P0端口8位中的一位结构图见下图： 由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为P0.X引脚的图标，也就是说P0.X引脚可以是P0.0到P0.7的任何一位，即在P0口有8个与上图相同的电路组成。 下面，我们先就组成P0口的每个单元部份跟大家介绍一下： 先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D 锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。 对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。 多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。 输出驱动部份：从上图中我们已看出，P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止。
—VCC：供电电压。 —GND：接地。 —P0口：P0口为 一个8位漏级开路双 向I/O口，每个管脚可 吸收8TTL门电流。当P1口的管脚写“1”时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FLASH编程时，P0口作为原码输入口，当FLASH进行校验时，P0输出原码，此时P0外部电位必须被拉高。 —P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入“1”后，电位被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH 编程和校验时，P1口作为第八位地址接收。 —P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚电位被内部上拉电阻拉高，且作为输入。作为输入时，P2口的管脚电位被外部拉低，将输出电流，这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉的优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 —P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL
门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入时，由于外部下拉为低电平，P3口将输出电流(ILL)，也是由于上拉的缘故。 P3口也可作为AT89C51的一些特殊功能口，如下所示： P3.0 RXD(串行输入口) P3.1 TXD(串行输出口) P3.2 0 INT(外部中断0) P3.3 1 INT(外部中断1) P3.4 T0(记时器0外部输入) P3.5 T1(记时器1外部输入) P3.6 W R(外部数据存储器写选通) P3.7 RD(外部数据存储器读选通) P3口同时为闪烁编程和编程校验接收一些控制信号。 —RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。 ALE/：当访问外部存储器时，地址锁存允许的输出电平用于锁存—PROG 地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE 端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE 只有在执行MOVX，MOVC指令时ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。 —PSEN：外部程序存储器的选通信号。在由外部程序存储器取址期间，每个机器周期PSEN两次有效。但在访问外部数据存储器时，这两次有效的PSEN 信号将不出现。 EA/：当EA保持低电平时，访问外部ROM；注意加密方式1时，EA将—VPP 内部锁定为RESET；当EA端保持高电平时，访问内部ROM。在FLASH编程期间，此

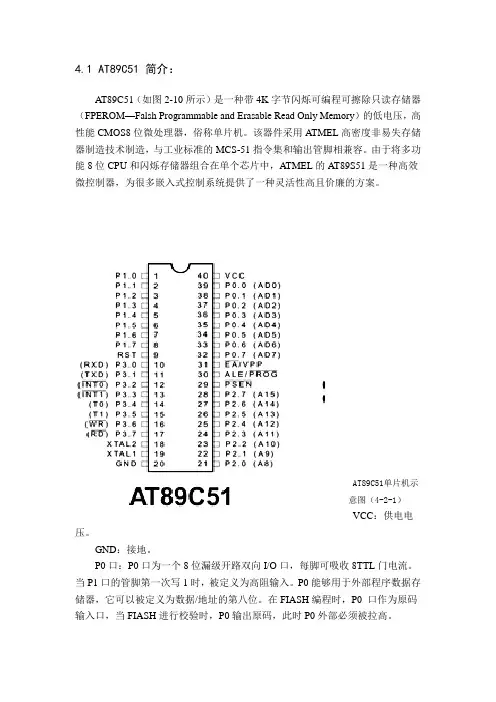

89c51引脚图及功能 89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。89C单片机为很多嵌入式控制系统提供了一种 灵活性高且价廉的方案。 1．主要特性： ·与MCS-51 兼容 ·4K字节可编程闪烁存储器 寿命：1000写/擦循环 数据保留时间：10年 ·全静态工作：0Hz-24Hz ·三级程序存储器锁定 ·128*8位内部RAM ·32可编程I/O线 ·两个16位定时器/计数器 ·5个中断源 ·可编程串行通道 ·低功耗的闲置和掉电模式 ·片内振荡器和时钟电路
2．管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为 第八位地址接收。 P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控 制信号。
51单片机各引脚及端口详解 51单片机引脚功能： MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图： l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。 l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。 l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。 l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0口有三个功能： 1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口） 2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口）
3、不扩展时,可做一般的I/O使用,但部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用：其部有上拉电阻。 P2口有两个功能： 1、扩展外部存储器时,当作地址总线使用 2、做一般I/O口使用,其部有上拉电阻; P3口有两个功能： 除了作为I/O使用外（其部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。 有部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即：编程脉冲：30脚（ALE/PROG） 编程电压（25V）：31脚（EA/Vpp） 接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方 式由第9脚（即RST/VPD）引入,以保护部RAM中的信息不会丢失。 在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输 入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。 ALE 地址锁存控制信号：在系统扩展时,ALE用于控制把P0口的输出低8位地址送锁存器锁存起来,以实现低位地址和数据的隔离。参见图2（8051扩展2KB EEPROM电路,在图中ALE与4LS373锁存器的G相连接,当CPU对外部进行存取时,用以锁住地址的低位地址, 即P0口输出。 由于ALE是以晶振六分之一的固定频率输出的正脉冲,当系统中未使用外部存储器时,ALE 脚也会有六分之一的固定频率输出,因此可作为外部时钟或外部定时脉冲使用。

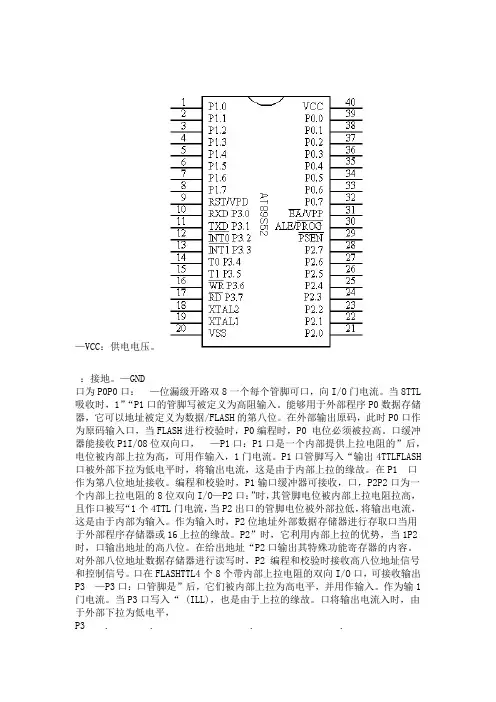

—VCC：供电电压。 ：接地。—GND 口为P0P0口：—位漏级开路双8一个每个管脚可口，向I/O门电流。当8TTL 吸收时，1”“P1口的管脚写被定义为高阻输入。能够用于外部程序P0数据存储 器，它可以地址被定义为数据/FLASH的第八位。在外部输出原码，此时P0口作 为原码输入口，当FLASH进行校验时，P0编程时，P0 电位必须被拉高。口缓冲 器能接收P1I/O8位双向口，—P1口：P1口是一个内部提供上拉电阻的”后， 电位被内部上拉为高，可用作输入，1门电流。P1口管脚写入“输出4TTLFLASH 口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在P1 口 作为第八位地址接收。编程和校验时，P1输口缓冲器可接收，口，P2P2口为一 个内部上拉电阻的8位双向I/O—P2口：”时，其管脚电位被内部上拉电阻拉高， 且作口被写“1个4TTL门电流，当P2出口的管脚电位被外部拉低，将输出电流， 这是由于内部为输入。作为输入时，P2位地址外部数据存储器进行存取口当用 于外部程序存储器或16上拉的缘故。P2”时，它利用内部上拉的优势，当1P2 时，口输出地址的高八位。在给出地址“P2口输出其特殊功能寄存器的内容。 对外部八位地址数据存储器进行读写时，P2 编程和校验时接收高八位地址信号 和控制信号。口在FLASHTTL4个8个带内部上拉电阻的双向I/O口，可接收输出 P3 —P3口：口管脚是”后，它们被内部上拉为高电平，并用作输入。作为输1 门电流。当P3口写入“ (ILL)，也是由于上拉的缘故。口将输出电流入时，由 于外部下拉为低电平， P3 . . . .
80C51单片机引脚图及引脚功能介绍 首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈ 电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端； ⒉ 时钟:
XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊ 控制线:控制线共有4根， ⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE功能：用来锁存P0口送出的低8位地址 ② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。 ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD功能：在Vcc掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。 ① EA功能：内外ROM选择端。 ② Vpp功能：片内有EPROM的芯片，在EPROM 编程期间，施加编程电源Vpp。 ⒋ I/O线
80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。 P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。 2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。 3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。 4、 EA管脚：EA管脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。

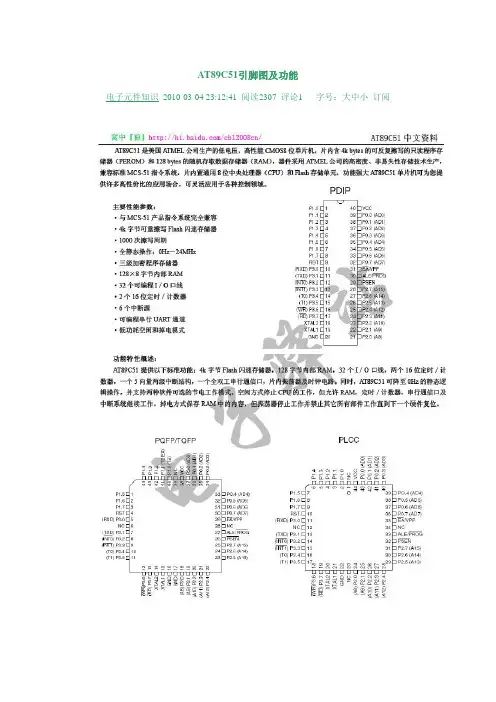

AT89C51引脚图及功能 电子元件知识2010-03-04 23:12:41 阅读1759 评论1 字号：大中小订阅
89C51外部引脚图：（可以直接拷入ASM程序文件中，作注释使用，十分方便）; ┏━┓┏━┓ ; P1.0 ┫1 ┗┛40┣Vcc
; P1.1 ┫2 39┣P0.0 ; P1.2 ┫3 38┣P0.1 ; P1.3 ┫4 37┣P0.2 ; P1.4 ┫5 36┣P0.3 ; P1.5 ┫6 35┣P0.4 ; P1.6 ┫7 34┣P0.5 ; P1.7 ┫8 33┣P0.6 ; RST/Vpd ┫9 32┣P0.7 ; RXD P3.0 ┫10 31┣-EA/Vpp（内1/外0 程序地址选择） ; TXD P3.1 ┫11 30┣ALE/-P （地址锁存输出） ; -INT0 P3.2 ┫12 29┣-PSEN （外部程序读选通输出） ; -INT1 P3.3 ┫13 28┣P2.7 ; T0 P3.4 ┫14 27┣P2.6 ; T1 P3.5 ┫15 26┣P2.5 ; -WR P3.6 ┫16 25┣P2.4 ; -RD P3.7 ┫17 24┣P2.3 ; X2 ┫18 23┣P2.2 ; X1 ┫19 22┣P2.1 ; GND ┫20 21┣P2.0 ; ┗━━━━┛ 引脚说明： ①电源引脚 Vcc（40脚）：典型值＋5V。 Vss（20脚）：接低电平。 ②外部晶振 X1、X2分别与晶体两端相连接。当采用外部时钟信号时，X2接振荡信号，X1接地。 ③输入输出口引脚： P0口：I/O双向口。作输入口时，应先软件置“ 1”。 P1口：I/O双向口。作输入口时，应先软件置“ 1”。 P2口：I/O双向口。作输入口时，应先软件置“ 1”。 P3口：I/O双向口。作输入口时，应先软件置“ 1”。 ④控制引脚： RST/Vpd、ALE/-PROG、-PSEN、-EA/Vpp组成了MSC-51的控制总线。 RST/Vpd（9脚）：复位信号输入端（高电平有效）。
at89c51引脚图及功能 AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。 主要性能参数： ·与MCS-51产品指令系统完全兼容·4k字节可重擦写Flash闪速存储器·1000次擦写周期 ·全静态操作：0Hz－24MHz ·三级加密程序存储器·128×8字节内部RAM ·32个可编程I／O口线·2个16位定时／计数器·6个中断源 ·可编程串行UART通道·低功耗空闲和掉电模式 功能特性概述： AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I／O口线，两个16位定时／计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。 ·P0口：P0口是一组8位漏极开路型双向I／O口，也即地址／数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。 在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。 在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。 ·P1口：P1是一个带内部上拉电阻的8位双向I／O口，P1的输出缓冲级可驱
单片机常用芯片引脚图 一、单片机类 1、MCS-51 芯片介绍：MCS-51系列单片机是美国Intel公司开发的8位单片机，又可以分为多个子系列。 MCS-51系列单片机共有40条引脚，包括32 条I/O接口引脚、4条控制引脚、2条电源引 脚、2条时钟引脚。 引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为 通用I/O接口，第二功能作为存储器扩展时 的地址/数据复用口。 P1.0～P1.7：P1口8位口线，通用I/O接口 无第二功能。 P2.0～P2.7：P2口8位口线，第一功能作为 通用I/O接口，第二功能作为存储器扩展时 传送高8位地址。 P3.0～P3.7：P3口8位口线，第一功能作为 通用I/O接口，第二功能作为为单片机的控 制信号。 ALE/ PROG：地址锁存允许/编程脉冲输入信号线（输出信号） PSEN：片外程序存储器开发信号引脚（输出信号） EA/Vpp：片外程序存储器使用信号引脚/编程电源输入引脚 RST/VPD：复位/备用电源引脚 2、MCS-96 芯片介绍：MCS-96系列单片机是美国Intel公司继MCS-51系列单片机之后推出的16位单 片机系列。它含有比较丰富的软、硬件资源，适 用于要求较高的实时控制场合。它分为48引脚和 68引脚两种，以48引脚居多。 引脚说明： RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受 引脚，同时也作为P2口的两条口线 HS1.0～HS1.3：高速输入器的输入端 HS0.0～HS0.5：高速输出器的输出端（有两个和 HS1共用） Vcc：主电源引脚（＋5V） Vss：数字电路地引脚（0V） Vpd：内部RAM备用电源引脚（＋5V）RST INT0/P3.2 INT1/P3.3 WR/P3.6 RD/P3.7 V SS
常用芯片引脚图 一、 单片机类 1、MCS-51 芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。 MCS-51系列单片机共有40条引脚，包括32 条I/O 接口引脚、4条控制引脚、2条电源引 脚、2条时钟引脚。 引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时 的地址/数据复用口。 P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。 P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。 P3.0～P3.7：P3口8位口线，第一功能作为 通用I/O 接口，第二功能作为为单片机的控 制信号。 ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号） PSEN ：片外程序存储器开发信号引脚（输出信号） EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚 RST/VPD ：复位/备用电源引脚 2、MCS-96 芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单 片机系列。它含有比较丰富的软、硬件 资源，适用于要求较高的实时控制场合。 它分为48引脚和68引脚两种，以48引 脚居多。 引脚说明： RXD/P2.1 TXD/P2.0：串行数据传出分发 送和接受引脚，同时也作为P2口的两条 口线 HS1.0～HS1.3：高速输入器的输入端 HS0.0～HS0.5：高速输出器的输出端（有 两个和HS1共用） Vcc ：主电源引脚（＋5V ） Vss ：数字电路地引脚（0V ） Vpd ：部RAM 备用电源引脚（＋5V ） V REF ：A/D 转换器基准电源引脚（＋5V ） AGND ：A/D 转换器参考地引脚 12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST RXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1 P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7 EA/V PP ALE/PROG PSEN P2.7/A 15P2.6/A 14P2.5/A 13 P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751
51单片机引脚功能介绍 引脚大全 51单片机引脚功能： MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图： l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。 l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。 l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。 l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0口有三个功能： 1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口） 2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口） 3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用：其内部有上拉电阻。 P2口有两个功能： 1、扩展外部存储器时,当作地址总线使用 2、做一般I/O口使用,其内部有上拉电阻; P3口有两个功能： 除了作为I/O使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即：编程脉冲：30脚（ALE/PROG） 编程电压（25V）：31脚（EA/Vpp） 接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入,以保护内部RAM中的信息不会丢失。 在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。 ALE 地址锁存控制信号：在系统扩展时,ALE用于控制把P0口的输出低8位地址送锁存器锁存起来,以实现低位地址和数据的隔离。参见图2（8051扩展2KB EEPROM电路,在图中ALE与4LS373锁存器的G相连接,当CPU对外部进行存取时,用以锁住地址的低位地址,即P0口输出。 由于ALE是以晶振六分之一的固定频率输出的正脉冲,当系统中未使用外部存储器时,ALE脚也会有六分之一的固定频率输出,因此可作为外部时钟或外部定时脉冲使用。 PSEN 外部程序存储器读选通信号：在读外部ROM时PSEN低电平有效,以实现外部ROM单元的读操作。 1、内部ROM读取时,PSEN不动作; 2、外部ROM读取时,在每个机器周期会动作两次; 3、外部RAM读取时,两个PSEN脉冲被跳过不会输出; 4、外接ROM时,与ROM的OE脚相接。 参见图2—（8051扩展2KB EEPROM电路,在图中PSEN与扩展ROM的OE脚相接） EA/VPP 访问和序存储器控制信号 1、接高电平时： CPU读取内部程序存储器（ROM） 扩展外部ROM：当读取内部程序存储器超过0FFFH（8051）1FFFH（8052）时自动读取外部ROM。

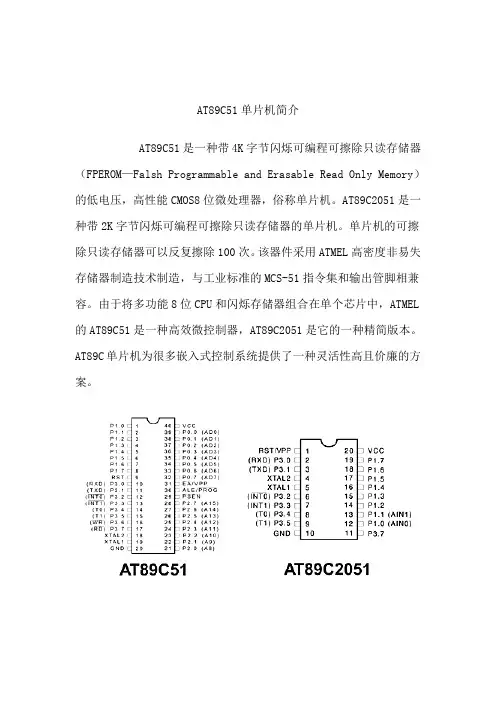

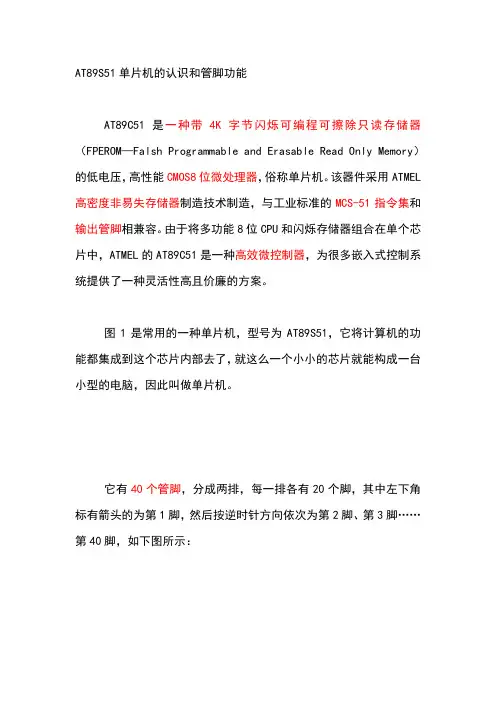

AT89C51单片机简介 AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。AT89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL 的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
