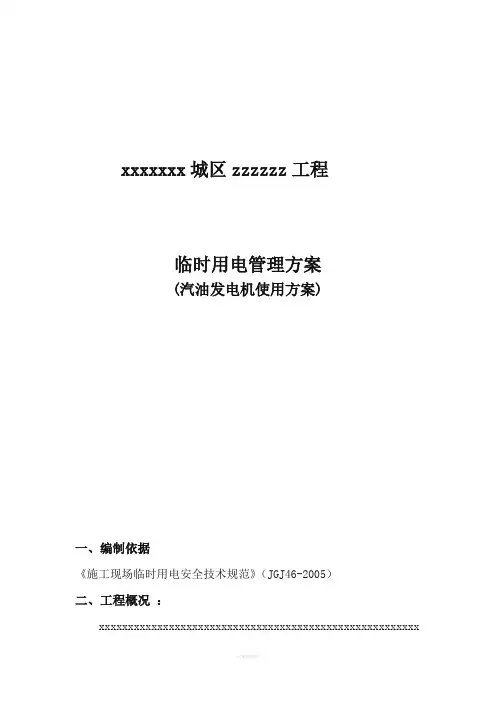

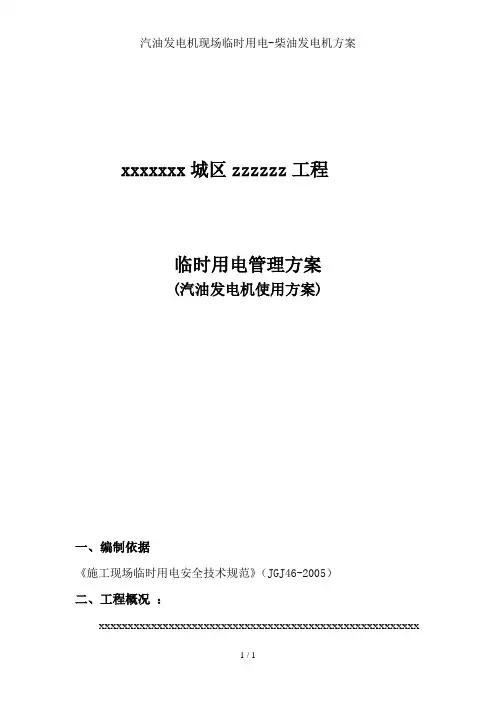

xxxxxxx城区zzzzzz工程
临时用电管理方案
(汽油发电机使用方案)
一、编制依据
《施工现场临时用电安全技术规范》（JGJ46-2005）
二、工程概况：
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
三、汽油发电机供电使用管理措施
3.1 汽油发电机供电安全用电管理技术措施
3.1.1汽油发电机操作、维护由专人持证上岗，操作人员能熟练掌握所维护设备的原理、性能及操作规程。
3.1.2移动式汽油发电机应安装在施工现场合理位置。预先制定供用电管理制度、值班制度、发电机操作规程、发电机故障应急预案等。汽油发电机附近设置密闭防火泄油池，为汽油发电机供油的储油罐设置独立的存放区，做好防火措施，安排专人看守。
3.1.3移动式汽油发电机停放地点地面平坦，汽油发电机拖车的前后轮卡住，固定好。
3.1.4 移动式汽油发电机的拖车做好可靠的接地。
3.1.5移动式汽油发电机拖车上部设防雨棚，防雨棚做到牢固、可靠。
3.1.6 移动式汽油发电机周围4m内不使用火炉和喷灯，不存放易燃物。
3.1.7 汽油发电机的总容量满足最大负荷的需要和大容量电动机起动时的要求。起动时母线电压不低于额定电压的80%。
3.1.8汽油发电机的出口侧装设短路保护、过负荷保护及低电压保护等装置。
3.1.9汽油发电机车附近设置可在带电场所使用的消防灭火器材，并安放在便于取用的地方。
3.1.10现场所用配电箱、电缆、橡套线、漏电保护器必须是合格产
品。施工现场用电使用三级配电逐级漏电保护并定期进行检验,工作安全可靠方可使用。各种电器设备的金属外壳做好可靠接零保护并压牢。
3.1.11现场露天灯具、电焊机棚有防雨、防风、防雪措施，并安装牢固，远离易燃物。施工楼内使用安全电压36V以下。
3.1.12临时供、用电操作人员持证上岗，非电工不随意动用电器，检修用电设备严格按有关“操作规范”进行操作，防止发生触电事故。
3.1.13暂设电工做到持证上岗，上班合闸下班拉闸，天天有人值班。
3.1.14对配电箱严格管理，一箱一锁，箱内器件整齐干净，闸具齐全，不带病工作，保证工作灵敏安全可靠，各种电器设备不使用不合格产品。施工现场A、B级配电设施设有隔离防护措施，并配备消防器材。
3.1.15施工现场大型用电设备、大型机具等，配有专人进行维护和管理。对大型机械如塔吊、施工升降梯等机械单独设置随机控制电箱。电工晚间值班双人上岗。特殊情况下需要带电操作时，配备必要的安全用具，采取可靠的安全隔离措施，并指定专业人员进行监护。
3.1.16电焊机按照市建委要求做到：有专用保护器；一、二次线防护罩。一次线压实，没有松动现象。二次线和电焊机连接，压好连接鼻子，用专用螺栓拧紧压实，严禁用缠绕方法，要双线到位。对于中小型机械达到“四个一”标准（一机一箱一漏一开关）。
3.1.17对手持电动工具、所有小型电动工具加漏电保护，和设备连接用插头连接。胶皮线不乱拉乱扯，防止物品的碰砸和车轮碾压现象。
3.1.18对用电违章者及时纠正，必要时停止送电。
3.1.19非暂电人员禁止挪动箱体及线路。
3.1.20施工现场严禁使用不合格的电缆。电缆接头接实，没有松动现象。防止电缆过负荷，发生火灾。
3.1.21发电机操作人员与暂电人员要有防火责任心，对于设备要经常进行检修，防止因用电设备打火、短路、发热和绝缘等不良情况，而造成电器设备起火现象。施工人员在现场禁止吸烟，遵守防火安全制度并认真贯彻执行。
3.1.22建立发电机发电、配电、用电三级管理责任制，本工程汽油发电机临时供、用电方案实施负责人为王根峰，负责具体实施执行发电机临时用电施工方案，管理发电机操作、维护人员，指导临电作业人员操作，并对发电机操作、维护人员和临电操作、维护人员做各个阶段的书面安全技术交底。
3.1.23发电机操作人员和临电操作人员均在公司安全监管部备案。发电机操作人员及临电人员应做到爱岗敬业，认真负责，熟练掌握相关的机械操作安全和安全用电规程规范及相应技能。
3.1.24现场电工值班室设在现场西侧。值班室内在墙上挂有平面图、系统图、管理制度，值班制度等。值班室内整洁有序，严禁闲杂人员进入，不存放与工作无关的物品。
3.1.25施工现场设立专门的废弃物临时贮存场地，现场产生的临电施工废弃物，如电线头、电线皮、插头、灯泡、灯管等废弃物分类存放，对有可能造成二次污染的废弃物单独贮存、设置安全防范措施且
有醒目标识。废弃物的运输确保不散撒、不混放，对可回收的废弃物做到再回收利用。
3.2 电线与电缆的安全防护
3.2.1进楼分支线路采用交联聚乙烯橡套绝缘电缆，根据施工现场实际情况采用直埋或吊挂，并做好防护措施。
3.2.2电缆过道路穿钢管保护，电缆头采用接线箱，不准有接头电缆直接埋入电缆沟，防止有水漏电。
3.2.3楼层施工分动力，照明电箱电缆，不得随意拖拉或缠绕在钢管脚手架上。电缆固定采用绝缘子固定好，严禁使用金属裸线作绑扎线。
3.2.4装修时各层设分配电箱，施工照明采用低压36V，电源线采用YC型橡皮绝缘电缆。
3.3 雨季安全用电措施
3.3.1 对于汽油发电机、控制屏、配电箱，在雨施前应进行一次全面检查、检修，其设置场地周围不得积水。
3.3.2 详细检查用电线路有无混线、漏电现象，确保线路、箱、柜完好可靠，绝缘良好，防漏电装置灵敏有效，保障正常供电和用电安全。
3.4 现场汽油发电机临时用电系统防火措施
3.4.1施工现场临时用电系统发生火灾的主要原因
（1）汽油发电机车及储油罐管理不善、操作失误等原因，燃油及附近的易燃物燃烧引起火灾。
（2）电气线路过负荷，引起线路长时间超负荷使用，使用电流超过了导线的安全载流量，线芯过热使绝缘层损坏燃烧，造成火灾。
（3）导线安全距离不够，绝缘等级不够，日久老化、破损等或人为操作不慎等原因造成线路短路，强大的短路电流使导线严重发热，温度急剧升高，造成导线熔化，绝缘层燃烧，引起火灾。
（4）导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，电流流过电阻时，会消耗电能产生热量，导致过热引起火灾。
3.4.2预防临时用电设施火灾的措施
（1）汽油发电机操作、维护人员对汽油内燃机要勤检查，防止漏油现象发生，对发电机、输出线路及控制屏等要定期检查，有线路、设备元器件老化现象要及时更换。
（2）汽油发电机的储油罐安放在固定的地方，并与周围区域隔离。储油区内放置砂箱和灭火器材，并安排专人看守，看守人员熟悉灭火器材的使用方法，并能根据实际情况确定是否拨打119。
（3）根据电气设备的用电量正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。
（4）配电线路采用熔断器作短路保护时，熔体额定电流要小于电缆或穿管绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。
（5）电气操作人员认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子，多股导
线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾。
（6）配电室的耐火等级大于三级，室内配置砂箱和绝缘灭火器。现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。
（7）施工现场内严禁使用电炉子。使用碘钨灯时，灯与易燃物间距要大于50cm，室内不准使用功率超过60W的灯泡，严禁使用床头灯。（8）使用焊机时执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备，电焊机要放在通风良好的地方。
（9）施工现场的高大设备和有可能产生静电的电气设备做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。
（10）存放易燃气体、易燃物仓库内的照明装置采用防爆型灯具，导线敷设、灯具安装、导线与设备连接均要满足有关规范要求。（11）配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。
（12）施工现场建立防火检查制度，强化消防防火领导体制，增强防火队伍电气火灾预防能力。
（13）施工现场一旦发生临时用电系统电气火灾时，扑灭火灾应注意以下事项：
1）汽油发电机车出现火情应立即呼救，并设法把油箱内燃油泄放至泄油池内，使用干沙或干粉灭火剂灭火。如火势严峻相关人员应紧急撤离，并拨打119请求援助。
2）储油罐存放区若出现火情要根据实际情况选择灭火器材灭火或紧
急撤离，拨打119请求援助。
3）电气线路起火要迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。
4）当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。
5）扑灭电气火灾时要用绝缘性能好的灭火剂如ABC干粉灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
四、汽油发电机安全操作规程
4.1启动前的准备工作
4.1.1作业前检查内燃机与发电机传动部分，应连接可靠，输出线路的导线绝缘良好，各仪表齐全、有效。
4.1.2操作人员应分工明确，实行监护，并穿戴绝缘鞋。
4.1.3启动前应先将励磁变阻器的电阻值放在最大位置上，然后切断供电输出主开关，接合中性点接地开关。有离合器的机组，应先启动内燃机空载运转，待正常后再接合发电机。
4.1.4检查各系统管路闸门处于工作位置。
4.1.5检查传动机构的连接螺栓紧固良好。
4.1.6检查储气瓶压力是否正常，超速保险装置是否定位。
4.1.7置离合器手柄于启动位置，并打开扫气泵的排污阀。
4.1.8启动外循环水泵、滑油泵、燃油泵，待循环水及油压符合要求时，一人操作，一人协助进行启动。
4.1.9向电气室工作人员发出“准备”开车的信号后，开始进行启动。
4.2汽油机的启动和运行
4.2.1启动燃油泵，放出管路中的空气，其油压应在规定范围内，进行正式启动。
4.2.2察看启动电源的电压是否正常后，按下“启动”按钮待汽油机着火后即松开。润滑油压力升到规定值以上时，停止启动滑油泵。并关闭扫气泵排污阀，穿好前离合器销钉。
4.2.3不能启动时，应认真判明原因，原因不明，不应再次启动。连续起动不应超过三次，间隔时间不应少于2分钟，第三次仍不能起动时，应认真分析检查，确认排除故障后，允许第四次起动。
4.2.4发电机启动后，即认为发电机及全部电气设备均已带电，严禁人体接触带电部分，如果需要带电作业，应遵守危险作业审批制度和电工安全操作规程。
4.2.5 启动后检查发电机在升速中应无异响，滑环及整流子上电刷接触良好，无跳动及冒火花现象。待运转稳定，频率、电压达到额定值后，方可向外供电。载荷应逐步增大，三相应保持平衡。
4.2.6 发电机电压太低，将对负荷(如电动设备)的运行产生不良影响，对发动机本身运行也不利；电压太高，除影响用电设备的安全运行外，还会影响发电机的使用寿命。因此，发电机连续运行的最高和最低允许电压值不得超过额定值的±10％。其正常运行的电压变动范围应在额定值的±5％以内，超出这个规定值时应进行调整。
4.2.7当发电机组在高频率运行时，容易损坏部件，甚至发生事故，
当发电机在过低频率运转时，不但对用电设备的安全和效率产生不良影响，而且能使发电机转速降低，定子和转子线圈温度升高。所以发电机在额定频率值运行时，其变动范围不得超过±O 5Hz。
4.2.8发电机功率因数不得超过迟相(滞后)0 .95。有自动励磁调节装置的，可在功率因数为1的条件下运行，必要时可允许短时间在迟相0. 95～l的范围内运行。
4.2.9 发电机运行中要经常检查并确认各仪表指示及各运转部分正常，并应随时调整发电机的载荷。定子、转子电流不得超过允许值。
4.2.10停车超过24小时，要打开试动阀，并启动润滑油泵，长久停用(一般为七天)的发电机，励磁机应测量电机及操作回路的绝缘电阻符合要求。手动盘车转1～2圈，自由启动电机拖动汽油机空转数圈，以排出缸内的油和水，然后关闭试动阀，方合好前离合器。
4.2.11在调整汽油机转速时，应注意发电机运转是否正常，滑环及整流子上的碳刷应无跳动，无冒火花现象，无异常声响，此外还要与电工人员配合。调整频率和电压，使之接近额定值。
4.2.12正常运行中，严禁使用故障停车开关或按钮，严禁擦拭机组，如发现汽油机的超速保险装置脱开时，应通知电工人员卸除负荷，停车后，将超速保险恢复原位，然后再启动。
4.2.13密切注意各种运行仪表，保护装置、绝缘监视和调速器的工作情况。
4.2.14对于用压缩空气启动的气罐，应检查试验压力表和安全阀，是否保持灵敏可靠。
4.3停车与维护保养
4.3.1正常停车关闭燃料泵(特殊情况可使用故障停车或紧急停车)，关闭外循环水泵。
4.3.2每周至少一次对汽油机各运转部位进行一次全面检查，发现问题应及时处理。
五、汽油发电机安全措施
5.1移动式发电机中性点直接接地，且接地阻值不大于4欧姆。发电机的金属外壳及底座与接地装置有可靠的电气连接。
5.2排气管道应采用足够大的套筒，以防止在任何运行情况下，高达燃点温度的排气管引起附近易燃材料的燃烧。接出室外的排气管道与邻近建筑物或附近易燃物料应有足够的距离，以免在任何运行情况下达到燃点温度而引起火灾。
5.3排气口夏季应防止雨水流入排气管。
5.4身体的任何部分应远离热的排气，并避免身体与热油，热剂，热面和尖边尖角的接触。
5.5保持手、脚、地面清洁、无油、水，防冻剂或其他液体，以减少滑跌的可能性。
5.6身体任何部分或未绝缘的导体不得接触机组的带电部分、连接电缆和导线。
5.7保持电气接线，包括蓄电池端线或其它接线端的良好状态。更换任何有开裂、擦伤，或接线端被磨损，腐蚀的接线。保持所有接线端清洁牢固。
5.8接地导电的物体，如工具等要远离暴露的带电部件，如接线端，以防止飞弧成为火种。
5.9在断开或接通蓄电池前应停供或断开充电机的电源，修理或清理蓄电池内部时应断开“接地线”（负极）。在蓄电池接线端上挂上危险牌，以免他人意外的重新接通。
5.10燃料箱或管路损坏时应立即更换，而不可试图用焊接或其它修理方法。已知有燃料泄漏的情况下，不得再存放燃料或试图起动机组5.11散热器充水盖只能在冷却剂温度低于沸点才能开启。缓慢地松盖以释放剩余的压力，在肯定冷却剂不再沸腾时才能全开。
5.12除操作人员及维修电工人员，其他人员一律不得进入发电机车内。
注意事项：
(1)值班人员必须坚守岗位，做好本职工作，做到勤听、勤看、勤检查，严格遵守操作规程。
(2)值班人员应该认真填写交班记录。对机组运行中的问题，要当班处理，并详细对下一班做书面交待。对于关键问题要及时向领导汇报。
(3)所用工具用完后，要清点定位，对丢失遗忘的工具和零件要查明去向。
(4)主机房内禁止吸烟，工作场地保持卫生，并积极采取措施消除噪声。
六、汽油发电机供电使用管理制度
6.1考虑该工程施工负荷较大，汽油发电机设备较多，设置专人负责
和管理临时供电设施，在用电高峰期应注意协调使用，必要时断开非重要负荷以保证重要负荷的正常运转。
6.2施工现场所有的汽油发电机车、配电箱、开关箱都要统一编号、上锁，设专人负责管理。所有汽油发电机车、配电箱均应绘制配电系统图、表明其名称、用途，并做出分路标志。
6.3建立临时供电、用电安全技术档案制度。对施工现场的供电、用电设备、线路等按规定每月至少检查一次，并做好检查记录，进行存档。
6.4所有用电单位要严格按用电分配方案使用电闸箱，严禁线路超负荷使用，严禁跨区域接线使用。
6.5现场设汽油发电机维修、操作人员，临时用电维修、操作人员。供用电操作人员负责填写临时供、用电记录和维护临电设备、线路、及操作开关记录。
6.6发电机操作人员及暂电电工安全生产要求
6.6.1发电机操作人员及暂电电工必须持证上岗，并在有效期内。严禁非专业人员操作。发电机操作、维修人员及维修电工在操作时，应由俩人进行，必须穿绝缘鞋，戴绝缘手套，严禁酒后操作。
6.6.2暂设电工的防护用品要齐全。
6.6.3对从事汽油发电机操作、暂电电工操作的新工人，必须进行“三级安全教育”和操作规程的学习，对进入施工现场，参加施工的人员均要进行安全教育，认真学习本工种安全技术操作规程。
6.6.4必须严格按照安全书面交底和技术安全措施贯彻到每个施工环
节当中，把安全书面交底和技术安全措施作为施工的依据，并坚持每天填写暂电值班及维修记录。
6.6.5柴电操作人员及暂电电工有权制止一切违章操作及违章供、用电行为，必要时可向有关部门报告。
6.6.6专业柴电操作人员及暂电电工应端正工作态度，主动配合用电单位共同完成生产任务。
6.6.7柴电操作人员及暂电电工必须认真执行有关规程和规定，自觉抵制来自任何方面的违章作业口令。
6.7施工用电按照临时施工用电规范要求和临时施工用电方案进行检查验收。
七、触电事故的应急处理
由于安全生产规律的复杂性、人的认识能力的有限性，不可抗拒力，某些事故的偶然性等原因，触电事故不可能完全避免。万一遇到有人触电要进行紧急抢救，越快越好，但要沉着冷静，不要惊慌失措，触电抢救的措施和步骤如下：
7.1 紧急呼救和切断电源
7.1.1 紧急呼救
发现有人触电首先应紧急呼救。多人在场时应有人负责请医生、叫救护车、找担架。平时应记住急救电话，熟悉医院的位置和路线。
7.1.2 迅速切断电源开关
当发现有人触电，不要惊慌，首先要尽快切断电源。（注意：救护人千万不要用手直接去拉触电的人，防止发生救护人触电事故。）
脱离电源的方法。应根据现场具体条件，果断采取适当的方法和措施，一般有以下几种方法和措施：
7.1.2.1 如果开关或按钮距离触电地点很近，应迅速拉开开关，切断电源。并应准备充足照明，以便进行抢救。
7.1.2.2 如果开关距离触电地点很远，可用绝缘手钳或用干燥木柄的斧、刀、铁锹等把电线切断。
注意：应切断电源侧（即来电侧）的电线，且切断的电线不可触及人体。
7.1.2.3 当导线搭在触电人身上或压在身下时，可用干燥的木棒、木板、竹竿或其它带有绝缘柄（手握绝缘柄）工具，迅速将电线挑开。注意：千万不能使用任何金属棒或湿的东西去挑电线，以免救护人触电。
7.1.2.4 如果触电人的衣服是干燥的，而且不是紧缠在身上时，救护人员可站在干燥的木板上，或用干衣服、干围巾等把自己一只手作严格绝缘包裹，然后用这一只手拉触电人的衣服，把他拉离带电体。
注意：千万不要用两只手、不要触及触电人的皮肤、不可拉他的脚，且只适应低压触电，绝不能用于高压触电的抢救。
7.1.2.5 如果人在较高处触电，必须采取保护措施防止切断电源后触电人从高处摔下。
7.2 脱离电源对症抢救
当发生人身触电事故时，首先使触电者脱离电源。迅速急救，关键是“快”。
7.2.1如果触电者伤势不重，神志清醒，但有些心慌，四肢麻木，全身无力或者触电者曾一度昏迷，但已清醒过来，应使触电者安静休息，不要走动，严密观察并送医院。
7.2.2如果触电者伤势较重，已失去知觉，但心脏跳动和呼吸还存在，应将触电者抬至空气畅通处，解开衣服，让触电者平直仰卧，并用软衣服垫在身下，使其头部比肩稍低，以免妨碍呼吸，如天气寒冷要注意保温，并迅速送往医院。如果发现触电者呼吸困难，发生痉挛，应立即准备对心脏停止跳动或者呼吸停止后的抢救。
7.2.3如果触电者伤势较重，呼吸停止或心脏跳动停止或二者都已停止，应立即进行口对口人工呼吸法及胸外心脏挤压法进行抢救，并送往医院。在送往医院的途中，不应停止抢救，许多触电者就是在送往医院途中没有进行抢救死亡的。
7.2.4 人触电后会出现神经麻痹、呼吸中断、心脏停止跳动、呈现昏迷不醒状态，通常都是假死，万万不可当作“死人”草率从事。
7.2.5 对于触电者，特别是高空坠落的触电者，要特别注意搬运问题，很多触电者，除电伤还有摔伤，搬运不当，如折断的肋骨扎入心脏等，可造成死亡。
7.2.6对于假死的触电者，要迅速持久的进行抢救，有不少的触电者，是经过四个小时甚至更长时间的抢救而抢救过来的，有经过六个小时的口对口人工呼吸及胸外心脏挤压法抢救而活过来的实例。只有经过医生的诊断确定死亡，才停止抢救。
7.2.7人工呼吸是在触电者停止抢救后应用的急救方法。各种人工呼
吸方法中以口对口呼吸法效果最好。
1)实行人工呼吸前，应迅速将触电者身上妨碍呼吸的衣领、上衣等解开取出口腔内妨碍呼吸的食物，脱落的断齿、血块、粘液等，以免堵塞呼吸道，使触电者仰卧，并使其头部充分后仰（可用一只手托触电者颈后），鼻孔朝上以便呼吸道畅通。
2)救护人员用手使触电者鼻孔紧闭，深吸一口气后紧贴触电者的口向内吹气，用时约2秒钟，吹气大小要根据不同的触电人有所区别，每次呼气要使触电者胸部微微鼓起为宜。
3)吹气后，立即离开触电者的口，并放松触电者的鼻子，使空气呼出，用时约3秒钟，然后再度重复吹气动作，吹气要均匀，每分钟吹气约12次。触电者已开始恢复自由呼吸后，还应仔细观察呼吸是否再度停止，应再继续进行人工呼吸，这时人工呼吸要与触电者微弱的呼吸规律一致。
4)如无法使触电者把口张开时，可改用口对鼻人工呼吸法。即捏紧嘴巴紧贴鼻孔吹气。
7.2.8胸外心脏挤压法是触电者心脏停止跳动后的急救方法。
1) 做胸外挤压时使触电者仰卧在比较坚实的地方，姿势与口对口人工呼吸法相同，救护者跪在触电者一侧或跪在腰部两侧，两手相叠，手掌根部放在心窝上方胸骨下三分之一处。掌根用力向下（脊背的方向）挤压压出心脏里面的血液。成人应挤压3~5厘米，以每秒钟挤压一次，太快了效果不好，每分钟挤压60次为宜。挤压后掌根迅速全部放松，让触电者胸廓自动恢复，血液充满心脏。放松时掌根不必完全
离开胸部。
2)应当指出心脏跳动和呼吸是相互联系的。心脏停止跳动了，呼吸很快会停止，呼吸停止了，心脏跳动也维持不了多久，一旦呼吸和心脏跳动都停止了，应当同时进行口对口人工呼吸和胸外心脏挤压。如果现场只有一人抢救，两种方法交替进行，可以挤压4次后，吹气一次，而且吹气和挤压的速度都应提高一些，以不降低抢救效果。
3)对于儿童触电者，可以用一只手挤压用力要轻一些以免损伤胸骨，而且每分钟宜挤压60-80次左右。
7.3 事故后处理工作
7.3.1查明事故原因及责任人。
7.3.2以书面形式向上级写出报告，包括发生事故的时间、地点、受伤人员姓名、性别、年龄、工种、伤害程度、受伤部位。
7.3.3向所有人员宣读事故结果，及对责任人的处理意见。
八、文明施工管理及节能环保措施
1、建立临时供、用电总平面图管理及文明施工管理，贯彻文明施工要求，推行现代管理方法，科学组织临时工、用电设施施工，做好施工现场供、用电设施的各项管理工作。
2、按照临时供、用电施工总平面图调协各项临时设施的建设。
3、施工现场用电线路、用电设施的安装和使用必须符合JGJ46-2005规范和安全操作规程。
4、汽油发电机车、配电箱柜、电线电缆、施工机具、线路设置等经过安全检查合格后才准使用，施工机具操作人员建立责任制，并按规
定持证上岗。
5、建立文明施工安全供、用电的检查制度，定期或不定期检查，对查出的问题限期整改。
6、做好施工现场临时供、用电设施安全保卫工作，采取必要防盗措施，非临电管理及维护人员不得动用临电设施。
7、现场临时用电设施施工时工完料净脚下清，场地整洁，所有临时供、用电设施安装摆放整齐，箱柜用途明确并做好标识，做到文明施工。
8、认真做好油库管理工作，防止燃油泄漏污染环境。
