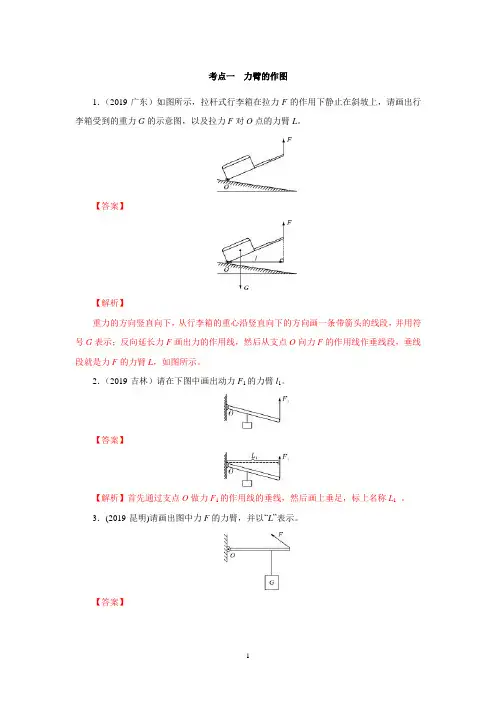

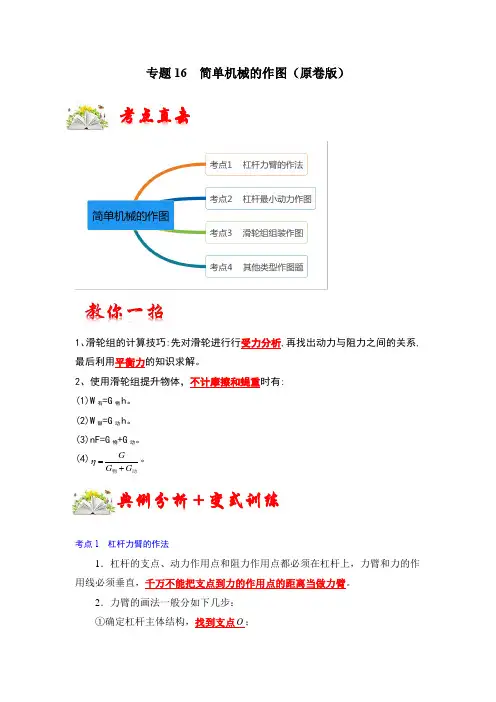

精心整理简单机械作图专题练习（原卷版）
1．请标明图中杠杆的支点：
2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．
3．画出图中各力的力臂：
4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．
5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．
6．试在图上画出Ｆ1和Ｆ2的力臂
7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．
8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．
9．画出并标明图中Ｆ、G对支点O的力臂．
10．画出图中各力的力臂．
11．画出图中Ｆ1和Ｆ2的力臂G1和G2．
12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）
13．图中杠杆所受的重力G和拉力Ｆ的力臂．
14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．
15．画出图中，加在杠杆上的动力Ｆ的力臂．
16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）
17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．
19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）
20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．
21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．
22．画出下列各力的力臂（如图）
23．画出下列各力的力臂（如图）
24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．
25．画出图中Ｆ1和Ｆ2的力臂．
26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．
27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．
28．画出图1和图2中各力的力臂．
29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．
30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ
1的力臂，_____表示Ｆ2的力臂．
31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示
32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．
33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示出来．
34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：
35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．
简单机械作图专题练习（解析版）
1．如图所示：
2．如图所示：
3．
4．如图
5．如图所示：
6．如图所示：
7．
8．如图所示：
9．如图所示：
10．
11．如图所示：
12．如图所示：
13．如图所示：
14．如图所示：
15．如图所示：
16．如图所示：
17．如图所示：
18．标明力臂L1和L2各1分，画错一个扣2分．
19．
20．
21．
22．
23．
24．
25．
26．
27．
28．
29．
30．
31．如图所示：32．如图
33．
34．
35．
八年级下学期第十二单元 简单机械跟踪测试 一、选择题 1．在如图所示的工具中，属于费力杠杆的是（） A. 羊角锤 B. 食品夹子 C. 核桃夹 D. 撬棒 2．下列实验中，采用多次测量，其目的相同的是哪几组（） ①研究串联电路的电流特点②伏安法测定值电阻的阻值 ③研究杠杆平衡条件④探究使用定滑轮的特点 A. ①② B. ②④ C. ③④ D. ①③④ 3．如图赛艇比赛的场景，赛艇的桨可看成一个杠杆。若把杠杆按省力杠杆、等臂杠杆和费力杠杆进行分类，赛艇的桨属于（） A. 省力杠杆 B. 费力杠杆 C. 等臂杠杆 D. 无法确定 4．如图所示，一个重G = 20N的物体在拉力F的作用下被匀速提升了20 cm．若不计滑轮重和摩擦，则拉力F及其向上移动的距离s分别为（） A. F = 10 N，s = 0.2m B. F = 10N，s =0.4m C. F = 20 N，s =0.2m D. F = 20 N，s = 0.4m 5．如图所示的工具中，使用时属于费力杠杆的是
A.天平 B. 瓶盖起子 C. 食品夹 D. 钳子 6．如图是一个两面光滑的斜面，∠β大于∠α，同一个物体分别在AC和BC斜面受拉力从底端匀速运动到C点，所需拉力分别为F A）F B，拉力所做功分别为W A）W B，则 A. F A）F B）W A）W B B. F A）F B）W A）W B C. F A）F B）W A）W B D. F A）F B）W A）W B 7．下图是生活中经常使用的工具，属于费力杠杆的是 A. 瓶盖起子 B. 钳子 C. 镊子 D. 独轮车 8．图中正在使用的机械，属于省力杠杆的有（） A. ①③ B. ②③ C. ①④ D. ②④ 二．填空题 9．（贵州省六盘水市2015年中考物理试卷）如图所示，在一水平地面上，木箱重500N，用F=150N的力拉动木箱做匀速直线运动（不计滑轮重量及绳与滑轮间的摩擦），木箱受到的摩擦力为______N，方向向_______） 10．每周一升国旗时，在旗杆顶部有一个滑轮是__________滑轮，它的作用是__________） 11．如图所示,三角支架ABC固定在客厅墙上,已知AB长40cm,AC长30cm,一花瓶正好放置在AB中点处。A处螺钉能承受的最大水平拉力为40N,为防止因A处螺钉松脱而使支架绕C点倾翻,所放置花瓶的重力最大为
滁州学院07机制07数控机械制图期末试A 一、单项选择题(每小题2或者3分，共26分) （在每小题的多个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。错选、多选或未选均无分。） 1.GB的正确含义是（B）(2分) A.国际标准代号 B.国家标准代号 C.某公司标准代号 D.某行业标准代号 2.表面粗糙度代号的正确标注是（D ）(2分) 3.当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（ D ）(2分) A.直线 B.圆 C.椭圆 D.双曲线 4.下列尺寸正确标注的图形是( D ) (2分) 5．下列图中，正确表示正平面投影的图是（A）(2分) 6．下列图中，正确的重合剖面图是（C）(2分) 7．下列四组视图中，正确的一组视图是（C）(2分)
8．下列图中，螺孔尺寸标注正确的图是（B）(2分) 9．下列四组视图中，正确的一组视图是（D）(2分) 10．下列四组视图中，尺寸标注正确的一组视图是（C）(2分) 11.已知主、俯视图，正确的视图是( A)(3分)
12.已知主、俯视图，正确的视图是( A)(3分) 二、双项选择题（本大题共3小题，每小题3分，共9分） 在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。 13．在下列的五组视图中，其正确的两组视图是（ D B） 14．在下列的五组视图中，其正确的两组视图是（A C）
15.在下列五组视图中，正确的两组视图是( A D )（3分） 三、作图题（65分）（说明：作图题要求用合适的铅笔保留作图线。） 16.作出由直线AB与BC构成的平面上的直线DE的正面投影。(6分) 17.求△ABC与△EFG的交线。(7分) 第16题图第17题图 18.已知立体的主视图与俯视图，完成其左视图。（10分） 19.标注组合体的尺寸。(只需要作出尺寸界限和尺寸线，不要标注具体的数值。) (10分)
力学作图专题 1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F 在P 处推小车，在图3中用力的示意图法画出力F 。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。（作用点在A 点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。 图5 图6 7、图7所示，一辆重为240牛的小车受到60牛的 水平向右的拉力作用，在水平地面上作匀速直线运动。 请用力的示意图法在图中画出物体受到的摩擦力f （f 的 作用点画在O 点） 如下图所示，做出木块和小球受力示意图。 图7 8、如图8所示，物体A 置于小车上随小车一起在平直路面上向右运动。当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图9所示，重为500N 的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、如图10物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 A B 图8 图9 图10 11、如图11所示已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、如图12所示作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 13、如图13所示作出在斜面上匀速下滑物块的受力示意图。 图1 图2 图3 图4
人教版第十二章简单机械单元测试基础卷试卷 一、选择题 1．如图，保持F的方向竖直向上不变，将杆由A位置匀速转动到B位置，在这个过程中F 将（） A．先变大后变小B．始终变大C．始终变小D．始终不变 2．要用30N的力刚好提起40N的物体，若不计机械本身重力和摩擦，则下列简单机械可以采用的是（） A．一个定滑轮 B．杠杆 C．一个动滑轮 D．一个定滑轮和一个动滑轮组成的滑轮组 3．如图所示，在水平地面上，用力F拉动重500N的木箱，使它在3s内匀速直线运动了3m，受到的摩擦力为200N。不计滑轮重及绳与滑轮间摩擦，下列说法正确的是（） A．拉力F的大小为250N B．拉力F做的功为600J C．拉力F做功的功率为100W D．绳端移动的速度为1m/s 4．如图所示，轻质均匀杠杆分别挂有重物G A和G B（G A>G B）,杠杆水平位置平衡，当两端各再加重力相同的物体后，杠杆 A．仍能保持平衡
B．不能平衡，左端下沉 C．不能平衡，右端下沉 D．不能确定哪端下沉 5．小兰和爸爸、妈妈一起参加了一个家庭游戏活动．活动要求是：家庭成员中的任意两名成员分别站在如图所示的木板上，恰好使木板水平平衡．若小兰和爸爸的体重分别为400N 和800N，小兰站在距离中央支点2米的一侧，爸爸应站在距离支点l米的另一侧，木板水平平衡．现在他们同时开始匀速相向行走，小兰的速度是0.5米/秒，则爸爸的速度是多大才能使木板水平平衡不被破坏？ A．1.0米/秒B．0.75米/秒C．0.5米/秒D．0.25米/秒 6．一个刻度准确的杆秤，如果用了质量较大的秤砣，则用该秤称出的物体的质量比实际质量（） A．偏大 B．偏小 C．一样大 D．无法判断 7．如图所示，重20N的物体A放在水平桌面上，（不计绳重及绳子与轮的摩擦）动滑轮重6N，滑轮下面悬挂一个物体B，当物体B重8N时，恰能匀速下落，若用一个水平向左的力F A作用在物体A，使物体A向左做匀速直线运动，则此拉力F A的大小为 A．F A＝8N B．F A＝20N C．F A＝14N D．F A＝7N 8．如图所示，在水平拉力F的作用下重100 N的物体A，沿水平桌面做匀速直线运动，弹簧测力计B的示数为10 N，则拉力F的大小及物体A与水平桌面的摩擦力大小分别为( ) A．200 N，10 N B．200 N，20 N C．20 N，10 N D．20 N，20 N 9．如图为一健身器材模型，杠杆AB可绕O点在竖直平面内转动，OA∶OB＝1∶4，质量为60 kg的小明站在水平放置的体重计上，通过该杠杆提起吊篮中的重物，吊篮重80 N．当棱长为20 cm的正方体重物甲刚被提起时，体重计示数为43 kg；当棱长为40 cm的正方体重物乙刚被提起时，体重计示数为18 kg．杠杆始终在水平位置保持平衡，A、B两端绳子拉力保持竖直．不计绳重、杠杆自重及摩擦， g取10 N/kg，则重物甲与重物乙的密度之比为( )
简单机械测试卷（含答案） 一、选择题 1．将一个重为4.5N的物体沿斜面从底端匀速拉到顶端（如图所示），斜面长1.2m，高0.4m，斜面对物体的摩擦力为0.3N（物体大小可忽略）．则下列说法正确的是 A．沿斜面向上的拉力0.3N B．有用功0.36J，机械效率20% C．有用功1.8J，机械效率20% D．总功2.16J，机械效率83.3% 【答案】D 【解析】 试题分析：由题意知：物重G=4.5N，高h=0.4m，斜面长L=1.2m，受到的摩擦力f=0.3N，则所做的有用功W有=Gh=4.5N×0.4m=1.8J，所做的额外功W额=fL=0.3N×1.2m=0.36J．故总功为W总=W有+W额=1.8J+0.36J=2.16J，机械效率η=W有/W总=1.8J/2.16J=83.3%．故选项D是正确的． 【考点定位】功、机械效率的相关计算． 2．如图所示，用滑轮组在4s内将重为140N的物体匀速提升2m，若动滑轮重10N，石计滑轮与轴之间的摩擦及绳重。则在此过程中，下列说法正确的是 A．拉力F为75N B．绳子自由端向上移动了4m C．滑轮组的机械效率约为93.3% D．提升200N重物时，滑轮组机械效率不变 【答案】C 【解析】 【详解】 A．由图可知，n=3，不计摩擦及绳重，拉力： F=1 3 （G+G动）= 1 3 ×（140N+10N）=50N，故A错误； B．则绳端移动的距离：s=3h=3×2m=6m，故B错误；C．拉力做功：W总=Fs=50N×6m=300J， 有用功：W有用=Gh=140N×2m=280J，
滑轮组的机械效率：η= W W 有用总 ×100%= 280J 300J ×100%≈93.3%，故C 正确。 D ． 提升200N 重物时，重物重力增加，据η=W W 有用总=Gh Gh G h +动=G G G +动 可知滑轮组机械效率变大，故D 错误。 3．在生产和生活中经常使用各种机械，使用机械时 A ．功率越大，做功越快 B ．做功越多，机械效率越高 C ．做功越快，机械效率越高 D ．可以省力、省距离，也可以省功 【答案】A 【解析】 【分析】 （1）功率是表示做功快慢的物理量，即功率越大，做功越快； （2）机械效率是表示有用功所占总功的百分比；即效率越高，有用功所占的比例就越大； （3）功率和效率是无必然联系的； （4）使用任何机械都不省功． 【详解】 A ．功率是表示做功快慢的物理量，故做功越快功率一定越大，故A 正确； B ．机械效率是表示有用功所占总功的百分比，故做功多，而不知道是额外功还是有用功，所以无法判断机械效率，故B 错误； C ．由于功率和效率没有直接关系，所以功越快，机械效率不一定越高，故C 错误； D ．使用任何机械都不省功，故D 错误． 故选A ． 4．如图，小明分别用甲、乙两滑轮把同一沙桶从1楼地面缓慢地提到2楼地面，用甲滑轮所做的功为W 1，机械效率为1η；用乙滑轮所做的总功率为W 2，机械效率为2η，若不计绳重与摩擦，则（ ） A ．W 1＜W 2，η1＞η2 B. W 1=W 2，η1＜η2 C ．W 1＞W 2 , 1η＜2η D ．W 1=W 2 , 1η=2η 【答案】A
精选教育类文档，如果需要，欢迎下载，希望能帮助到你们！ 院长签字： 任课教师 签字： 日期： 日期： 最新机械制图期末试卷及答案 大学201 -201 学年第 学期期末考试 学院：____________专业：____________班级：____________ 姓名：____________学号：____________考场：____________成绩： ____________ 机械制图 （满分100分，考试时间120分钟） 一、填空：（每空1分共15分） 1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技 术要求；4）标题栏。 2．Φ306 7h G 是配合代号，是基轴制，标注在装配图上。 3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。 4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。 5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重 要尺寸。 6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面
粗糙度和热处理等。 7．当用CAD 绘制零件图时，标注尺寸公差带代号的方法是： 选择下拉菜单中修改 →对象→ 文字→ 编辑，再选择所要标注的尺 寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、 下偏差之间输人符号“ ∧” ，并选中使其高亮显示，按下“a/b ” 按钮，上、下偏差便堆叠。 8．当用CAD 绘制剖视图时，画剖面线的方法是：单击“绘图” 工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H) ”菜 单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定 义”。调整角度和间距，选择填充区域单击“添加：拾取点，按钮， 点击的区域一定是封闭的区域且其边界在屏幕上可见。单击“预览” 满意后单击“确定”按钮，结束命令，从而绘制剖面线。 9．当用CAD 绘制零件图时，标注形位公差带代号的方法是： 在 标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按 “公差”按钮。系统自动弹出“形位公差”对话框，单击黑色框会自 动弹出符号或选项，白色文本框中可输入数字或文字。 10.国家标准规定公差带由标准公差和基本偏差组成，标准公差 决定公差带的大小，基本偏差决定公差带相对零线的位置。 11．根据配合的松紧程度，配合类别可分为间隙配合、过渡配 合和过盈配合。 12．配合尺寸7750f H Φ和7 750h H Φ的松紧程度不同。
中考复习之作图专题 力学作图题专题训练 作图题解题技法 1．作图题的特点 作图题是反映学生对知识理解和掌握程度的一种题型．它分布在各个知识点的落实中，由于各部分知识的特点不同，所以对作图要求也就不同．但它们的共同特点都是让学生把相关的知识要求以图的形式展示出来．作图题的主要特点是： (1)规律性 作图题的解答完全以所学习的物理规律为依据．因此这类作图题能够反映学生对物理规律的理解和掌握水平． (2)量化性 作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在 图象上表示出来．这类作图题能反映学生对所学物理知识、物理公式的理解水平，同 时也能展现学生在学习过程中各学科的综合能力． (3)需求性 作图题可以表现物理现象的准确性．这类作图题主要体现某种物理现象形成时所必需的合理条件．它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力． 2．作图题的解答方法 作图题是由题目要求来决定解答形式的．作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题．下面介绍几种作图题的解答方法． (1)力的示意图 作力的示意图，是中考中必考的作图内容，复习时要引起足够的重视。画力的示意图要做到“三定三标”：定作用点、定方向、定长度、标箭头、标力的数值和标单位。分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故 的添加和省去一个力。 例1．画出图所示斜面上小球所受重力的示意图． 分析：首先力的示意图必须能用图表示出一个具有惟一作用效果的力， 而力的作用效果决定于力的大小、方向和作用点．所以应该明确每个力的三 要素，才能准确地用力的示意图表示这个力。而力的示意图只要求画出力的 作用点和方向即可，力的大小可标可不标。 （2）光学作图 根据对称法做出物体在平面镜中的像，根据光的反射定律，折射定律作图等知识点是光学作图的必考内容。利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。另外在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学合理地作出能够反映题目要求的图解． 例2．如图所示，太阳光与水平面成60o角，要利用平面镜使太阳光沿竖直方向 照亮井底，请通过作图确定平面镜位置，镜面与水平面所成角的度数应等 于· 分析：此题描述的是关于光的反射现象的问题，应该以光的反射定律为依据， 作出合理的图解．题目中给出了光路要求；这样就可以确定反射光线和入射光线之间的夹角
简单机械单元测试题含答案 一、简单机械选择题 1．如图所示，规格完全相同的滑轮，用相同的绳子绕成甲、乙两个滑轮组，分别提起重为G1和G2的两个物体，不计摩擦与绳重，比较它们的省力情况和机械效率，下列说法正确的是 A．若G1=G2，则F1＜F2，甲的机械效率高 B．若G1=G2，则F1＞F2，乙的机械效率高C．若G1＜G2，则F1＜F2，甲、乙的机械效率相同 D．若G1＜G2，则F1＜F2，乙的机械效率高 【答案】D 【解析】 【详解】 A. 由于滑轮组相同,并且不计摩擦则额外功相等,若G1=G2，则有用功也相同，所以机械效率相等，故A错误； B. 甲图n=3,F1=G1,乙图n=2,F2=G2,若G1=G2,则F1 简单机械测试卷及答案 一、选择题 1．如图所示，工人用250N 的力F 将重为400N 的物体在10s 内匀速提升2m ，则此过程中 A ．工人做的有用功为800J B ．工人做的总功为500J C ．滑轮组的机械效率为60% D ．拉力做功的功率为20W 【答案】A 【解析】 【详解】 A ．工人做的有用功： 400N 2m 800J Gh W ==?=有 ， A 选项正确。 B ．绳子的自由端移动的距离是4m ，工人做的总功： 250N 4m 1000J W Fs ==?=总 ， B 选项错误。 C ．滑轮组的机械效率： 800J 80%1000J W W = = =有总 η， C 选项错误。 D ．拉力做功的功率： 1000J 100W t 10s W P = ==， D 选项错误。 2．在生产和生活中经常使用各种机械，使用机械时 A ．功率越大，做功越快 B ．做功越多，机械效率越高 C ．做功越快，机械效率越高 D ．可以省力、省距离，也可以省功 【答案】A 【解析】 【分析】 （1）功率是表示做功快慢的物理量，即功率越大，做功越快； （2）机械效率是表示有用功所占总功的百分比；即效率越高，有用功所占的比例就越大； （3）功率和效率是无必然联系的； （4）使用任何机械都不省功． 【详解】 A ．功率是表示做功快慢的物理量，故做功越快功率一定越大，故A 正确； B ．机械效率是表示有用功所占总功的百分比，故做功多，而不知道是额外功还是有用功，所以无法判断机械效率，故B 错误； C ．由于功率和效率没有直接关系，所以功越快，机械效率不一定越高，故C 错误； D ．使用任何机械都不省功，故D 错误． 故选A ． 3．如图，小明分别用甲、乙两滑轮把同一沙桶从1楼地面缓慢地提到2楼地面，用甲滑轮所做的功为W 1，机械效率为1η；用乙滑轮所做的总功率为W 2，机械效率为2η，若不计绳重与摩擦，则（ ） A ．W 1＜W 2，η1＞η2 B. W 1=W 2，η1＜η2 C ．W 1＞W 2 , 1η＜2η D ．W 1=W 2 , 1η=2η 【答案】A 【解析】因为用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，所以两种情况的有用功相同；根据η ＝ W W 有总 可知：当有用功一定时，利用机械时做的额外功越少，则总功越 少，机械效率越高。而乙滑轮是动滑轮,所以利用乙滑轮做的额外功多,则总功越多,机械效率越低。即W 1 院长签字： 任课教师签字：日期：日期： 2019机械制图期末试卷及答案 大学201 -201 学年第学期期末考试 学院：____________专业：____________班级：____________ 姓名：____________学号：____________考场：____________成绩：____________ 机械制图 （满分100分，考试时间120分钟） 一、填空：（每空1分共15分） 1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。 2．Φ3067 h G 是配合代号，是基轴制，标注在装配图上。 3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。 4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。 5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。 6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。 7．当用CAD 绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单 中修改→对象→文字→编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“∧”，并选中使其高亮显示，按下“a/b ”按钮，上、下偏差便堆叠。 8．当用CAD 绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H) ”菜单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定义”。调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。单击“预览”满意后单击“确定”按钮，结束命令，从而绘制剖面线。 9．当用CAD 绘制零件图时，标注形位公差带代号的方法是：在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。 10.国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基本偏差决定公差带相对零线的位置。 11．根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。 12．配合尺寸77 50f H 和77 50h H 的松紧程度不同。 13．为了避免装配时表面互相干涉，两零件在同一方向上只应有一个接触面。 14．机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装 力学作图专题 1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。（作用点在A点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。 7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点） 图29 图30 图31 8、如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 图25图26 图27 图28 9、如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 11、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、物体随水平传送带匀速移动，作出物体所受力的示意图。 13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。 16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 17、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 18、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 19、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。 第十二章《简单机械》单元测试题 班级：姓名：学号：成绩： 一、单项选择题 1.有关杠杆的说法正确的是( ) A.作为杠杆一定要有支点，而且支点一定在杠杆上，杠杆的形状可以是直的，也可以是弯的 B.杠杆的长度一定等于动力臂与阻力臂之和 C.使用杠杆一定省力，有的杠杆既可省力，又可少移动距离 D.从杠杆的支点到动力作用点的距离叫做动力臂 2.如果在两个力的作用下杠杆恰好平衡，则( ) A.这两个力的大小一定相等 B.这两个力的力臂一定相等 C.这两个力的大小与它们的力臂成反比 D.这两个力与它们的力臂正比 3.处于平衡状态的杠杆，如再加一个力F后，杠杆仍处于平衡，则力F( ) A.一定在阻力一边 B.一定在动力一边 C.作用线通过支点 D.无法判断 4.一只杆秤原来准确，但跟它配套的秤砣掉了一块，再用它称量物体时，其读数将比实际质量( ) A.大 B.小 C.相同 D.无法确定 5.以下工具，使用时动力臂小于阻力臂的是( ) A.钢丝钳 B.镊子 C.剪铁皮的剪刀 D.扳手 6. 如右图所示，定滑轮左端绳子下端挂着相同的重物，若在定滑 轮右端的绳子自由端分别沿三个方向用力，力的大小分别为： F1、F2、F3，则( ) 。 A．F1最大B．F2最大 C．F3最大D．三个力一样大 7.一定不省力的简单机械是( ) A.杠杆 B.轮轴 C.动滑轮 D.定滑轮 8. 要提高某机械的机械效率，应该( ) A．减小外力所移动的距离B．减小额外功占总功的百分比 C．减小总功D．减小外力 9. 建筑工地上，工人用动滑轮来提升货物，目的是为了( ) A.减少拉力的大小 B.减少做功的多少 C.改变拉力的方向 D.减少物体移动的距离 10.园艺师傅使用剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了 ( ) A.增大阻力臂，减小动力移动的距离 B.减小动力臂，减小动力移动的距离 C.增大动力臂，省力 D.减小阻力臂，省力 11. 右图是用滑轮组把陷入沟里的汽车拉出来的两种方 法，你看哪种方法更省力？( ) A.甲图的方法. B.乙图的方法. C.两图的方法一样. D.无法比较 2018—2019学年度第二学期八年级物理 第十二章《简单机械》单元测试题 一、选择题（每小题3分，共21分）(本试卷g 取l0N/kg) 1．（2018山东东营）对物理概念的理解是学好物理的关键。关于功、功率和机械效率，下列说法正确的是（ ） A ．通过改进机械的性能可以使机械效率达到100% B ．做功多的机械，功率一定大 C ．功率大的机械，做功一定快 D ．做功快的机械，机械效率一定高 2．（2018浙江宁波）如图所示，F 1=4N ，F 2=3N ，此时物体A 相对于地面静止，物体B 以0.1m/s 的速度在物体A 表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和 绳子之间的摩擦）。下列说法错误的是（ ） A ．F 2的功率为0.6W B ．弹簧测力计读数为9N C ．物体A 和地面之间有摩擦力 D ．如果增大F 2，物体A 可能向左运动 3．（2018河南省）下列工具中，使用时属于费力杠杆的是（ ） 4．在水平桌面上放一个重300N 的物体，物体与桌面的摩擦力为60N ，如图，若不考虑绳的重力和绳的摩擦，使物体以0.1m/s 匀速移动时，水平拉力F 及其功率的大小分别为（ ） A ．20N 2W B ．30N 6W C ．60N 2W D ．20N 6W 第4题 第5题 第6题 5．如图所示，用甲乙两种装置匀速提升同一重物，若每个滑轮重相同，不计摩擦及绳重，则下列说法正确的是（ ） A ．甲较省力，机械效率较低 B ．乙较省力，机械效率较低 C ．甲较省力，机械效率较高 D ．乙较省力，机械效率较高 6．如图所示，用滑轮组提升重物时，将重600N 的物体在10s 内匀速提升了2m ，已知动 班级 姓名 座号 机械制图—期末考试试题卷 一、选择题（共20分，每题2分） 1、图纸的幅面代号有（）种 A、2种 B、3种 C、4种 D、5种 2、对同一部件，下列哪一比例绘制的图形比例最大（） A、1:2 B、1:4 C、4:1 D、2:1 3、当直线、平面垂直于投影面时，其在该投影面上的投影具有（） A、积聚性 B、类似性 C、实形性 D、平行性 4、下列四中税法中，选择一种正确的答案（） A、AB是一般位置直线，BC是水平线，CD是正垂线； B、AB是正垂线，BC是正平线，CD是侧垂线 C、AB是水平线，BC是一般位置直线，CD是正平线 D、AB是侧平线，BC是侧垂线，CD是水平线 5、选择正确的左视图（） 6、标题栏一般位于图幅的（） A、左下角 B、右下角 C、右上方 D、左上方 7、标注尺寸的尺寸线是（） A、点划线 B、虚线 C、细实线 D、粗实线 8、下列说法正确的是（） A、表示表面用去除材料的方法获得的表面粗糙度 B、表示表面用不去除材料的方法获得的表面粗糙度 C、表示表面用任何方法获得表面粗糙度 D、表示表面用去除材料的方法获得的表面粗糙度 9、下列尺寸正确标注的是（） 10、不可见轮廓线用（）表示 A、细实线 B、粗实线 C、点划线 D、虚线 二、填空题（共30分，每空1分） 1、平面图形中所注尺寸，按作用可分为和。 2、组合体的读图方法有和。 3、截交线的性质为、、。 4、图样的基本表示方法有、、、、、。 5、局部视图和局部剖视图的边界应以或为界。 6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。 7、正投影的基本特性有、、。 8、组合体的组合形式一般分为、、三种形式。 9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。 10、尺寸数字应尽量标注在尺寸线的和。 11、尺寸不可标注成封闭的。 12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。 三、作图题（共50分） 1、已知物体的两视图，补画第三视图。（10分） 2、已知物体的主、俯视图，补画左视图（10分）。 3、求作圆柱、圆锥相贯线的投影（20分）。 2017年上期八年级物理力学作图专题 1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F在P处推小车，在图3中用力的示意图法画出力F。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。（作用点在A点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。 7、图7所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点） 如下图所示，做出木块和小球受力示意图。 8、如图8所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图9所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、如图10所示物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 11、如图11所示，物体随水平传送带匀速移动，作出物体所受力的示意图。 12、物体甲重40牛，物体乙重70牛，如图12所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 13、如图13所示，作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 14、粗细均匀重为3N的木棒靠在墙上如图14所示，请你在图上作出木棒所受重力的示意图。 15、如图15是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 16、如图16，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 17、如图17所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 18、一个足球沿如图18所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。 19、如图19所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。 20、在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图20所示。当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。 21、作出图21中物体对各支持面的压力的示意图。 22、请分别画出如图22所示下列各图中杠杆的动力臂和阻力臂。 2014八年级第十二章简单机械单元测试题(含答案） 1.如图14所示，小明分别用甲滑轮、乙滑轮把重力相同的物体匀速提升到相同的高度，则( ) A.使用甲滑轮可以省力 B.使用乙滑轮可以改变力的方向 C.使用甲滑轮做的有用功多 D.使用乙滑轮的机械效率为100% 2.按照题目要求作图： (1) 要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。 (2) 如图所示的曲棒，ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图。 3.用下列简单机械，使重力同为G的物体都保持静止状态，不计摩擦、机械自重及绳的重量，其中用最小的是( ) 4.如图l4所示，用沿竖直方向的绳子吊一光滑球靠在墙上，球处于静止状态。请画出小球的受力示意图。 5.如图（甲）、（乙）所示是由相同的滑轮组装的滑轮组，甲乙两人分别用两装置在相等时间内将质量相等的重物匀速提升相同的高度，空气阻力、摩擦、滑轮和绳子的质量均不计，下列说法正确的是：( ) A．甲的拉力是乙的拉力的3倍 B．甲拉力的功率大于乙拉力的功率 C．乙拉绳子的速度大小是甲拉绳子速度大小的2倍 D．如果考虑滑轮质量，图甲装置的机械效率比图乙的小 6.下列所示工具中，使用时不能省力但能省距离的是 （） A．动滑轮B．订书机C．羊角锤D．镊子 7.电气化铁路的输电线常用如图4的方式悬挂在钢缆上。钢缆的A端固定在电杆上，B端通过滑轮组连接在电杆C上。 （1）配重D是3个混凝土圆盘，每个盘的质量是15kg。按图示的配置，钢缆在B端所受的拉力是N。（不计滑轮和钢缆的质量，g＝10N／kg） （2）如果只考虑B端的牢固性，本来可以把它直接固定在电杆C上，也可以用一个很硬的大弹簧连接B和C。实际上却用滑轮组来连接，这样做的好处是，以保证措电器与输电线接触良好。 8.如图所示：用滑轮组拉动重500N的物体在水平支持面上以2m/s的速度做匀速直线运动，且物体所受摩擦力是物重的0.2 倍，问： （1）若不计机械自重及滑轮与轴之间的摩擦，则拉力F是多大？ （2）若滑轮组的机械效率是90%，则F的大小是多大？（保留一位小数） （3）可见，使用滑轮组时可以省力不能省功，在物理学中这一原理称为。 功和机械能 一、选择填空(每小题3分，共30分) 1.小朋友沿着滑梯匀速下滑的过程中，下列说法中正确的是（忽略空气阻力）（） A．他受重力、支持力、下滑力和摩擦力的共同作用 B．他受重力、支持力和摩擦力的共同作用 C．他的重力势能转化成了动能和内能 D．他的重力势能减小，动能增大，机械能不变 2.直升机在匀速下降过程中，能量变化情况是（） A．势能减少，动能增加，机械能不变 B．势能减少，动能不变，机械能减少 C．势能不变，动能不变，机械能不变 D．势能减少，动能不变，机械能不变 3.关于机械能的论述，下列说法正确的是（） A．在空中飞行的飞机只具有动能 B．炮弹具有的机械能一定比子弹具有的机械能大 C．质量和速度都相同的物体具有的动能一样大 D．质量大的物体的具有的重力势能一定大 4.关于机械效率的说法正确的是（） A．越省力的机械，其机械效率越高 B．做的总功越多，机械效率越高 C．做的有用功越多，机械效率越高 D．有用功一定时，额外功越少，机械效率越高 5.洒水车在水平公路上匀速行驶，行驶中不断洒水，在此过程中洒水车（） A.动能不变 B.动能变小 C.动能变大 D.无法确定 6.甲、乙两辆汽车，功率之比为2∶1，在相同时间内沿水平路面通过的距离之比为1∶2．则它们所做的功之比为（） A．2∶1 B．1∶1 C．1∶4 D．4∶1 7.体育课上两位同学进行爬杆比赛，假如他们先后从同一根杆的底端匀速爬到顶端，如果要粗略比较一下两人做功的大小，需要知道的物理量是（） A.爬杆的速度 B.爬杆的时间 C.两人的体重 D.杆的具体高度 8.某人用手将一物体竖直举高2m和用机械效率为80％的斜面将它升高2 m．比较两种情况（） A．用手举高时做功多 B．用斜面升高时做功多 C．两种情况做功一样多 D．两种情况都不做功 9.体育课上，同学们一起踢足球，小宇同学用50Ｎ的水平方向的力，将重4N的足球沿水平方向踢出去，足球在草地上滚动了30m才停下来，在足球滚动的过程中，小雨对足球做的共是（） A.4J B.1500J C.120J D.条件不足,无法计算 10.在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了（） A.减小摩擦 B.使每组数据更准确 C.多次测量取平均值减小误差 D.获取多组实验数据归纳出物理规律 二、填空题（每空1分，共14分） 11.跳水运动员从最高点向水面下落的过程中，他的_____能逐渐减少，___ _能逐渐增加． 12.功率是描述物体________________________的物理量；小明同学骑车的功率大约是40W，他表示的意思是______________________________. 12.一只小鸟在空中飞行时具有40J的机械能，若它具有10J的势能，则它具有_______J的动能． 13. 小明在水平面上用50 N的水平推力，加速推着一辆重120 N的小车，前进了10 m，小明的 推力做功是________J．水平面对小车的支持力做功是________J． 14.一个重200N的物体，在水平拉力作用下匀速前进了25m，拉力撤销后，物体靠惯性又前进了 10m，若拉力做的功为500J，则拉力的大小为_________N。 15.人造卫星沿椭圆轨道绕地球运行，当它由近地点向远地点运行时，卫星的动能_______，卫星 的势能_______(填“增大”“减小”或“不变”) 16. 甲、乙两辆汽车在公路上匀速行驶．如果它们的功率相同，行驶速度之比v甲∶v乙＝2∶1．在 相同的时间内，甲、乙两车牵引力做功之比为________． 17. 用一只铁桶从深井中取水，第一次取半桶，第二次取满桶，两次相比：W1额_____W2额，η1___ 一、选择题（共20分，每小题1分） 1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。 A．1:1 B．1:5 C．5:1D．2:1 2、国家标准中规定标题栏正常情况下应画在图纸的（）。 A．左上角B．左下角 C．右上角D．右下角 3、图纸的幅面代号有（）种。 A．3种B．5种 C．4种D．6种 4、图形上标注的尺寸数字表示（）。 A．画图的尺寸B．随比例变化的尺寸 C．机件的实际尺寸D．图线的长度尺寸 5、在尺寸标注中，尺寸线为（）。 A．粗实线B．细实线 C．细点画线D．双点画线 6、绘制连接圆弧图时，应确定（）。 A．切点的位置 B．连接圆弧的圆心 C．先定圆心再定切点 D．连接圆弧的大小。 7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。A．积聚性 B．类似性 C．实形性 8、物体左视图的投影方向是（）。 A．由前向后B．由右向左 C．由左向右D．由后向前 9、俯视图反映了物体的什么方位（）。 A．上下B．左右 C．上下前后D．前后左右 10、在下列四种说法中，选择一种正确的答案。（） A．AB是水平线，BC是一般位置直线，CD是正平线 B．AB是正垂线，BC是铅垂线，CD是侧垂线 C．AB是侧平线，BC是一般位置直线，CD是水平线 D ．AB 是正平线，BC 是侧平线，CD 11、垂直于H 面且与V 面、W 面倾斜的平面称为（ ）。 A ．正垂面 B ．铅垂面 C ．侧垂面 D ．一般面 12、机械图样中可见轮廓线和棱边线采用下列哪种线型。（ ） A 细实线 B 粗实线 C 细虚线 D 波浪线 13、一机件真实长为50，宽为30.，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（ ） A 100，30 B 50，30 C 25,15 D 100 ，60 14、选择正确的左视图。 （ b ） (d) (c)(b)(a) 17、选择正确的左视图。 （ c ） 18、选择正确的左视图。 （ b ） (d) (c)(b)(a) 19 （ c ）简单机械测试卷及答案
2019机械制图期末试卷及答案
2017八年级物理力学作图题专题训练35780
第十二章 《简单机械》单元测试题及答案
《简单机械》单元测试题及答案(提高卷)

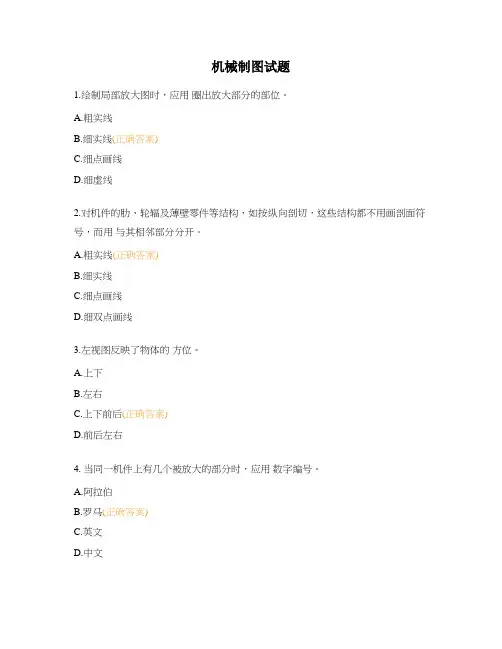

机械制图—期末考试试题卷
2017八年级物理力学作图题专题训练(答案)38288
2014八年级第十二章简单机械单元测试题
初二物理功和简单机械练习题及答案
机械制图期末考试复习题 答案
