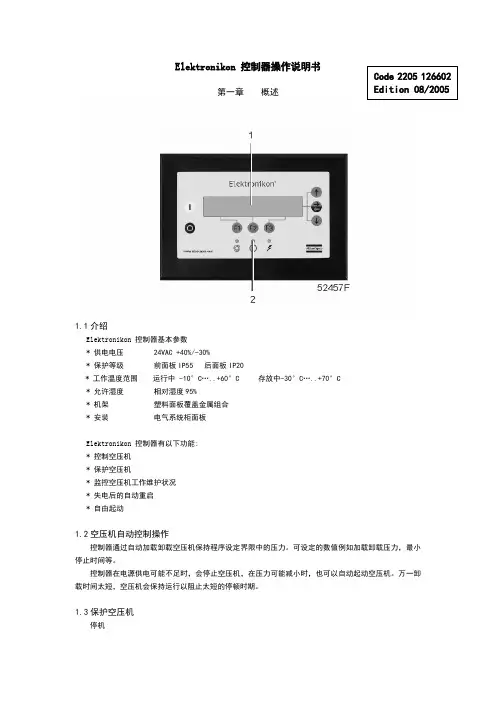

Elektronikon控制器操作说明书Array
第一章概述
1.1介绍
Elektronikon控制器基本参数
* 供电电压 24VAC +40%/-30%
* 保护等级前面板IP55 后面板IP20
* 工作温度范围运行中 -10°C…..+60°C 存放中-30°C…..+70°C
* 允许湿度相对湿度95%
* 机架塑料面板覆盖金属组合
* 安装电气系统柜面板
Elektronikon控制器有以下功能:
* 控制空压机
* 保护空压机
* 监控空压机工作维护状况
* 失电后的自动重启
* 自由起动
1.2空压机自动控制操作
控制器通过自动加载卸载空压机保持程序设定界限中的压力。可设定的数值例如加载卸载压力，最小停止时间等。
控制器在电源供电可能不足时，会停止空压机，在压力可能减小时，也可以自动起动空压机。万一卸载时间太短，空压机会保持运行以阻止太短的停顿时期。
1.3保护空压机
停机
几个传感器提供给空压机进行检测。假若这些测量值超出了控制器设定的停机警戒线，空压机将被停下。同时屏幕1将会立即显示停机消息，以及报警灯2将会闪动。
停机报警
停机报警警戒线是可设定的，低于最低停机警戒线的报警届限。假若传感器测量值超出了控制器设定的停机报警警戒线，屏幕1将会立即显示报警消息，以及报警灯2将会闪动。
报警信息会很快随着报警条件的消失而消失。
失电后的自动重启
控制器固化了空压机失电后的自动重启功能，根据需要设置将该功能激活。
自由起动
给予起动命令后（通过控制器自动起动或是手动起动），进入自由起动操作。
第二章控制面板
表一：控制面板操作
第三章功能键
功能键
功能键1用途：
* 手动加载卸荷空压机
* 响应或程序设定
* 主机过载，停机，维护信息，急停状态复位
* 存取控制器收集的数据
功能键功能的改变取决于屏幕菜单。它最普通的功能列于下表。表二：功能键功能
第四章滚动键
滚动键1可以在显示中进行滚动操作。
只要在屏幕中最右侧可以见到向下的箭头指示，就可以利用同样符号的滚动键查看下一个项目。只要在屏幕中最右侧可以见到向上的箭头指示，就可以利用同样符号的滚动键查看上一个项目。
第五章控制程序
为了方便编程和控制，控制软件已经固化在控制器中。
显示控制器控制软件的菜单项目层次的结构图见附页。
第六章激活菜单
当控制器上电时，主屏幕将会立即显示。
以下是空压机进入工作状态的一个画面例子。
在按下F1“菜单”键后，菜单“状态数据”将在水平箭头处出现。
* 按确认键2以便选择该菜单，若当前空压机状态符合起动条件，主屏幕将会出现以下画面。
若当前空压机状态不符合起动条件，也既出现报警状态，则会出现报警信息，详细见8.3节。
* 或者通过滚动键1与确认键2选择其它菜单
单独按下滚动键1的下滚动键可以快速查看当前空压机的状态，见附页菜单项目层次的结构图。
第七章主屏幕菜单
7.1功能
主屏幕菜单显示了空压机操作状态以及它是控制器其它功能菜单的入口。
7.2操作程序
当控制器电源接入时，主屏幕立即显示并进入到初始的工作状态屏幕。
假如上电后滚动键1，确定健2与功能键3数分钟未使用时，控制器将返回并保持主屏幕显示状态。
任何子菜单屏幕显示的情况下，按下F1“主显示屏”键将返回主屏幕。
下面是一个主菜单显示状态的一个例子，该例子显示的是空压机正在加载状态。
屏幕指示如下：
* 工作传感器名称和它的实际读数值。
* 空压机运行状态信息
* 功能键3的不同实际功能由屏幕指示
* 按功能键3中的F1“菜单”键将进入子菜单
* 按功能键3中的F3“卸载”键将进行进入手动卸载
第八章状态数据子菜单
8.1注意
在任何的维护保养工作进行之前，按下停止按钮4，直到空压机停止。再按下急停开关，断开总断路器（用户安装）以将空压机与总电源断开。
8.2功能
状态数据子菜单给出了空压机保护功能的信息（停机，停机报警，维护报警等）以及允许停机，电机过载和维护状态的复位。
8.3操作程序
从主屏幕开始（见主屏幕菜单）
* 按下F1“菜单”键，选项“状态数据”直接由水平箭头选中
* 按确认键2，会立即出现以下几种可能的屏幕界面
A没有信息存在的情况
假若报警灯1不亮，屏幕上立即显示所有工作条件正常。显示下图
B停机信息出现的情况
假若报警灯1闪动或空压机的输出气温温度太高，显示下图
指示（***）不停的闪烁，屏幕显示实际的读数和关机的状态
对其它的报警停机状态也会有相应的报警停机画面。
在报警停机状态未排除前，通过翻页仍然可以进入其它菜单，但报警指示灯以及指示（***）仍然闪烁。检查其它相应参数的设置。当进入到“状态数据”菜单/“保护”项，“停机”将闪烁，可通过确认键选择并返回到上一级停机状态屏。
8.4停机复位
* 断开电压排除故障，故障排除停机条件消失后，上电并按下F3“重置”键。主显示屏将显示所有工作条件正常的画面。见8.4节。此时可通过起动按钮3重新起动空压机。
* 按下“菜单”和“主显示屏”键，返回到主屏幕并通过起动按钮3重新起动空压机。
8.5停机警报信息出现
* 停机报警警戒值是一可设定的低于停机值的数值。假如停机报警出现，指示灯1亮着，主屏幕将变成类似下面的屏幕显示。
* 报警信息“停机报警”出现
* 按下F1“菜单”键和确认键2以选择“状态数据”菜单，项目“保护”在闪烁
* 滚动箭标用确认键2选定，出现类似于下面的屏幕显示
* 屏幕出现了空压机出口温度及最大停机报警温度
* 通过停止按钮停下空压机，等待直至报警停止
* 关掉电源，检查并排除故障
* 一旦报警条件消失，报警信息亦立即消失。
8.6维护报警信息出现
* 指示灯1亮，主屏幕会改变成类似于下面的屏幕显示
* 指示（***）在闪烁，维护报警信息出现
* 按下F1“菜单”键和确认键2以选择“状态数据”菜单，项目“维护保养”闪烁
* 滚动箭标做出相应选择并用确认键2选定，将出现两个可能闪动的项目“输入”和“计划”。假如某个部分的维护警戒线超出设定，则“输入”闪动，假如维护时间超出计划的设定，则“计划”闪动
* 停下空压机，断开电源
* 一旦维护报警涉及到项目“输入”则需替换空气过滤器，上电，选择“状态数据”菜单到项目“输入”，按下“重置”键复位维护消息
第九章测量数据菜单
9.1功能
收集实际测量数据的信息以及一些输入输出状态的信息，比如电机过载保护状态信息。
9.2操作程序
从主屏幕开始（见主屏幕菜单）
* 按下F1“菜单”键
* 用下滚动键1移动直至水平箭头选中“测量数据”
* 通过确认键2激活
* 通过滚动键1和确认键2可以查看菜单中的各项，详细参数如下表
表三：测量数据参数项目
10.1功能
对以下项目进行计数
* 运行时间
* 加载时间
* 电机起动次数
* 控制器运行时间
* 加载继电器
10.2操作程序
从主屏幕开始（见主屏幕菜单）
* 按下F1“菜单”键
* 用下滚动键1移动直至水平箭头选中“计数器”
* 通过确认键2激活
* 通过滚动键1可以查看相应各项计数值，详细项目有以下五项运行时间/加载时间/电机起动次数/控制器运行时间/加载继电器
以下是显示了其中一部分计数数据的屏幕
11.1功能
进行显示屏测试，以便确信显示屏LED正常。
11.2操作程序
从主屏幕开始（见主屏幕菜单）
* 按下F1“菜单”键
* 用下滚动键1移动直至水平箭头选中“测试”
* 通过确认键2激活
* 项目“显示测试”被水平箭头
* 再次按下确认键2，测试期间，控制器屏幕上将会出现一系列的图样以便检测每一个像素是否仍然处于正常的工作状态，与此同时指示灯LED都将亮起
* 按下F1“菜单”键以返回子菜单
测试项目有三项：显示测试、安全阀测试、输出，目前控制器只激活显示测试。
第十二章修改参数菜单
12.1功能
修改下列可设定参数
* 运行参数
* 保护参数
* 保养计划设定
* 时钟功能设定
* 配置设定
12．2修改运行参数
12.2.1功能
修改运行参数数值，
12.2.2操作程序
从主屏幕开始（见主屏幕菜单）
* 按下F1“菜单”键
* 用下滚动键1移动直至水平箭头选中“修改参数”
* 通过确认键2激活菜单
* 第一项目“参数”被水平箭头选中
* 再次按下确认键2，第一项目组及它的设定项将出现
* 用下滚动键1移动直至水平箭头选中所要改的参数，若该项目是允许更改的话，在功能键3中 F2键所对应的屏幕显示出将出现“修改”
* 按下F2“修改”键将会根据不同的参数选项出现相应的修改屏幕，通过此时的功能键3中分别对应于F1, F2, F3键的“程序”, “限值”, “取消”进行操作。设定的数据都是有设定范围的，超出范围的设定值将不会被控制器接受，可通过F2“限值”键查看设定值允许的范围。
12.2.3修改加载压力设置点
假若需要的话，操作者可以设定两个压力范围段（加载/卸载压力和加载/卸载压力2）。
* 通过选项菜单“修改参数/ 参数”，选择“加载压力”.
* 屏幕显示当前设置.为修改这些设置,按下“修改”(F2)健，设置值将闪动。
* “限值”(F2)键可以被用于了解压力允许的设定范围。
* 用滚动键(1)改变设定值的数值。
* 按下“程序”(F1)键将新值存储，或者按下“取消”(F3)键放弃修改操作。
* 类似的按上边步骤修改其它压力数值。
允许修改的参数有
加载压力、卸载压力、加载压力2、卸载压力2、星形时间、加载延时、起动次数/天、最小停机时间、程序停机时间、本地通讯暂停
12．3修改保护参数
12.3.1功能
设定以下保护设置
* 停机保护
* 停机报警保护
* 报警保护
* 维护报警保护
有一些参数不能修改
12.3.2操作程序
从主屏幕开始（见主屏幕菜单）
* 按下F1“菜单”键
* 用下滚动键1移动直至水平箭头选中“修改参数”
* 通过确认键2激活菜单
* 用下滚动键1 移动直至“保护”被水平箭头选中
* 再次按下确认键2，它的设定项将出现
* 用下滚动键1移动直至水平箭头选中所要改的参数
* 通过功能键3进行修改
12.3.3修改空压机环境温度设定
从“修改参数/保护”屏幕开始
* 用下滚动键1移动直至水平箭头选中“主机1出口”
* 通过确认键2激活,将会出现类似于下图的屏幕画面
* 按下功能键3中的F2“修改”，可见设定值在闪烁
* 通过F2“限值”键可以查看该设定值的设定范围
* 用滚动键1改变设定值的数值
* 确定设定值没有错后，按下F1“程序”键保存
保护项目可修改的参数见表四。
表四：可修改的保护参数
12．4修改保养计划
12.4.1功能
修改保养标准的时间间隔
12.4.2保养计划
保养行动被事先规划成不同时间标准，每到达一个时间间隔，这一阶段的保养信息将出现在显示屏上。保养计划分成从A到J共10个等级，用户根据空压机的具体保养程序分别设定。
12．5时钟功能
12.5.1功能
显示日常时钟功能
12.5.2计划起动，停止以及压力段命令
在这个例子，空压机将按下面的规划的工作。
* 在星期一06:15分以压力段1起动。
* 在星期五18:00分改变为压力段2工作。
* 在星期六18:00分停止工作。
从主屏幕开始（见主屏幕菜单）
* 按下F1“菜单”键
* 用下滚动键1移动直至水平箭头选中“修改参数”
* 通过确认键2激活菜单
* 用下滚动键1 移动直至“时钟功能”被水平箭头选中
* 再次按下确认键2，它的设定项屏幕将出现在下面
* 按下确认键2, 下面的屏幕将出现
* 用滚动键(1)选择要求设定的星期, 按下确认键2, 下面的屏幕将出现
* 按下“修改”(F2)键, 最初的两个破折号将闪动。用滚动键（1）键入“06”。按下确认键2跳到接下来的两个破折号。用滚动键（1）键入“15”，按下确认键2跳到下一栏的破折号处，用滚动键（1）键入“启动”.
* 按下“程序”键存储命令“启动”。
* 按下滚动键，选择第二设定行。
* 类似的设定并存储命令“06:15 控制压力带1”。
* 按下“菜单”和选择到“星期五”.
* 类似的进行其他命令的设定。
12.5.3激活/解除定时器
* 假若程序中有至少一个起动/停止命令时，定时器可以被激活。
* 从主屏幕开始，按下“菜单”(F1)键。
* 用下滚动键(1)移动水平箭头以选中“修改参数”项。
* 按下确认键(2)激活菜单。
* 用下滚动键(1)移动水平箭头以选中“时钟功能”项,按下确认键(2)，出现下面屏幕
* 按下“修改”键,“没激活”开始闪烁。
* 用下滚动键(1)将“没激活”改变为“激活”。
* 按下“程序”键存储。
12.5.4修改命令
为了更改星期六18:00停止空压机指令，例如用在星期六17:00停止空压机的指令代替原先指令。
* 从主屏幕开始，按下F1“菜单”键，用下滚动键(1)移动水平箭头以选中“修改参数”项。
* 按下确认键(2)激活菜单。
* 用下滚动键(1)移动水平箭头以选中“时钟功能”项,按下确认键(2)，出现下面屏幕
* 按下确认键(2)激活菜单，出现下面屏幕。
* 用下滚动键(1)移动水平箭头以选中“星期六”项并按下确认键(2)。按下“修改”键，最初的两个破折号将闪动。通过滚动键修改。在这个例子中，将“18”改为“17”。
* 假若需要，按下确认键(2)跳到下一处修改的地方。则分钟、起动、停止、压力范围闪动指示。
* 按下“程序”键存储新的指令或者按下“取消”键放弃修改。
12.5.5在现有指令表结尾处增加指令
* 从主屏幕开始，按下F1“菜单”键，用下滚动键(1)移动水平箭头以选中“修改参数”项。
* 按下确认键(2)激活菜单。
* 用下滚动键(1)移动水平箭头以选中“时钟功能”项,按下确认键(2)，出现下面屏幕
* 按下确认键(2)激活菜单，出现下面屏幕。
* 用下滚动键(1)移动水平箭头以选中需要修改的项目并按下确认键(2)。经过空压机起动/停止/压力段命令的切换后，水平键指示第一个空指令。
* 按下“修改”键，最初的两个破折号将闪动。通过滚动键键入“18:00 停止”并按确认键(2)跳到下一修改处
* 按下“程序”键存储新的指令或者按下“取消”键放弃修改。
12.5.6在现有的两行指令之间加入指令
假设将指令“17:00 压力带2”加入到下面的指令表中
“06:00 起动”
“06:00 压力带1”
“18:00 停止”
*滚动屏幕，通过水平键选择要加入指令的地方，（就本例而言在“18:00 停止”处），并且按下“修改”键。
*改变为新的指令。
*按下滚动键(1)并加入最后一个指令，按“Program”键存储。
12.5.7删除指令
* 从主屏幕开始，按下“菜单”(F1)键,用下滚动键(1)移动水平箭头以选中“修改参数”项。
* 按下确认键(2)激活菜单。
* 用下滚动键(1)移动水平箭头以选中“时钟功能”项,按下确认键(2)，出现下面屏幕
删除所有指令
* 按下屏幕上的“删除”键,删除操作的确认提问将出现。
删除特殊一天所有指令
* 用下滚动键(1)移动水平箭头以选中要删除的某天的指令，按下屏幕上的“删除”键,删除操作的确认提问将出现。
删除特殊指令
* 用下滚动键(1)移动水平箭头以及确认键(2)以选中要删除的特殊指令，按下屏幕上的“删除”键,删除操作的确认提问将出现。
12．6系统配置设置
12.6.1功能
改变以下系统参数值
* 空压机控制模式参数
