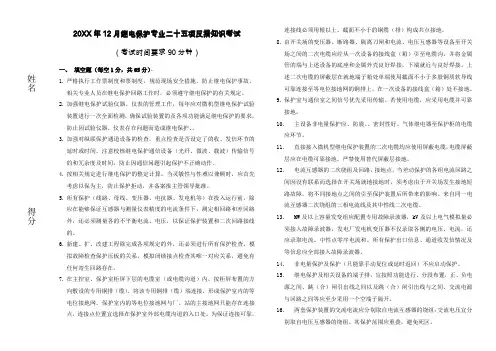

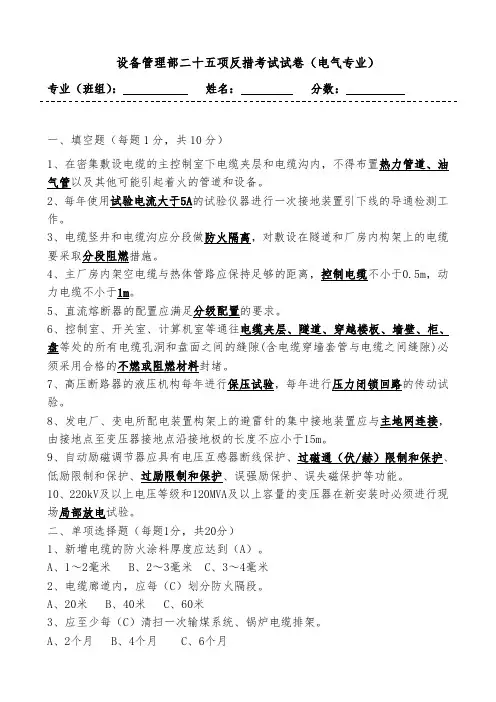

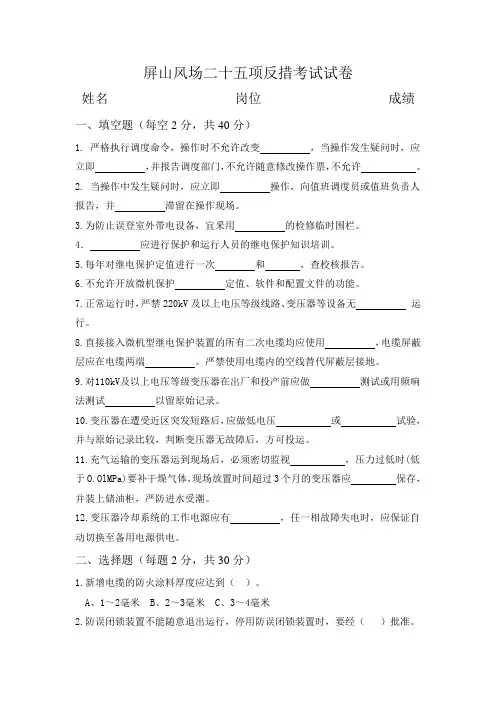

20XX年12月继电保护专业二十五项反措知识考试
（考试时间要求90分钟）
一、填空题（每空1分，共65分）。
1.严格执行工作票制度和票制度，规范现场安全措施，防止继电保护事故。
相关专业人员在继电保护回路工作时，必须遵守继电保护的有关规定。
2.加强继电保护试验仪器、仪表的管理工作，每年应对微机型继电保护试验
装置进行一次全面检测，确保试验装置的及各项功能满足继电保护的要求，防止因试验仪器、仪表存在问题而造成继电保护、。
3.加强对纵联保护通道设备的检查，重点检查是否设定了的收、发信环节的
延时或时间。注意校核继电保护通信设备（光纤、微波、载波）传输信号的和冗余度及时间，防止因通信问题引起保护不正确动作。
4.按相关规定进行继电保护的整定计算。当灵敏性与性难以兼顾时，应首先
考虑以保为主，防止保护拒动，并备案报主管领导批准。
5.所有保护（线路、母线、变压器、电抗器、发电机等）在投入运行前，除
应在能够保证互感器与测量仪表精度的电流条件下，测定相回路和差回路外，还必须测量各的不平衡电流、电压，以保证保护装置和二次回路接线的。
6.新建、扩、改建工程除完成各项规定的外，还必须进行所有保护检查，模
拟故障检查保护压板的关系，模拟闭锁接点检查其唯一对应关系，避免有任何寄生回路存在。
7.在主控室、保护室柜屏下层的电缆室（或电缆沟道）内，按柜屏布置的方
向敷设的专用铜排（缆），将该专用铜排（缆）端连接，形成保护室内的等电位接地网。保护室内的等电位接地网与厂、站的主接地网只能存在连接点，连接点位置宜选择在保护室外部电缆沟道的入口处。为保证连接可靠，
连接线必须用根以上、截面不小于的铜缆（排）构成共点接地。
8.由开关场的变压器、断路器、隔离刀闸和电流、电压互感器等设备至开关
场之间的二次电缆应经从一次设备的接线盒（箱）引至电缆沟，并将金属管的端与上述设备的底座和金属外壳良好焊接，下端就近与良好焊接。上述二次电缆的屏蔽层在就地端子箱处单端使用截面不小于多股铜质软导线可靠连接至等电位接地网的铜排上，在一次设备的接线盒（箱）处不接地。
9.保护室与通信室之间信号优先采用传输。若使用电缆，应采用电缆并可靠
接地。
10.主设备非电量保护应、防震、、密封性好。气体继电器至保护柜的电缆
应环节。
11.直接接入微机型继电保护装置的二次电缆均应使用屏蔽电缆，电缆屏蔽
层应在电缆可靠接地。严禁使用替代屏蔽层接地。
12.电流互感器的二次绕组及回路，接地点。当差动保护的各组电流回路之
间因没有联系而选择在开关场就地接地时，须考虑由于开关场发生接地短路故障，将不同接地点之间的引至保护装置后所带来的影响。来自同一电流互感器二次绕组的三相电流线及其中性线二次电缆。
13.MW及以上容量发变组应配置专用故障录波器，kV及以上电气模拟量必
须接入故障录波器，发电厂发电机变压器不仅录取各侧的电压、电流，还应录取电流、中性点零序电流和。所有保护出口信息、通道收发信情况及等信息应全部接入故障录波器。
14.非电量保护及保护（只能靠手动复位或延时返回）不应启动保护。
15.继电保护及相关设备的端子排，宜按照功能进行、分段布置，正、负电
源之间、跳（合）闸引出线之间以及跳（合）闸引出线与之间、交流电源与回路之间等应至少采用一个空端子隔开。
16.两套保护装置的交流电流应分别取自电流互感器的绕组；交流电压宜分
别取自电压互感器的绕组。其保护范围应重叠，避免死区。
17.有关断路器的选型应与保护双重化配置相适应，220kV及以上断路器必
须具备机构。两套保护装置的跳闸回路应与断路器的两个跳闸线圈对应。
18.继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关
继电保护同意。保护选型应采用、性能可靠、质量优良的产品。
19.配置足够的保护备品、备件，缩短继电保护时间。微机保护装置的开关
电源模件宜在后予以更换。
20.在一次系统规划建设中，应充分考虑继电保护的性，避免出现特殊接线
方式造成继电保护及整定难度的增加，为继电保护安全可靠运行创造良好条件。

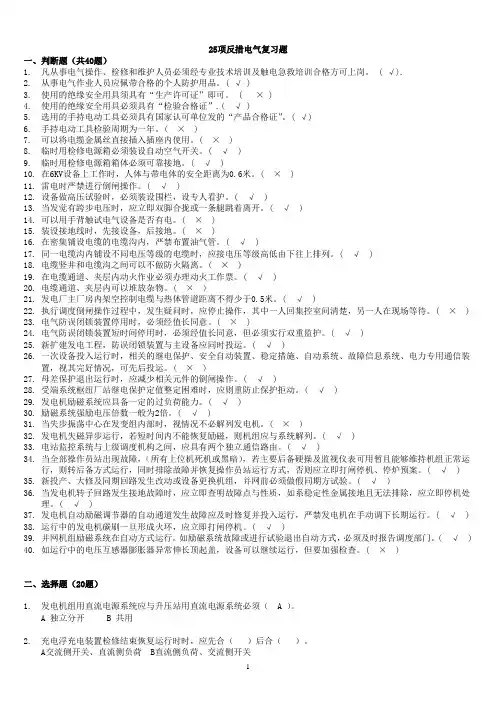

二、判断题（每题1分，共25分）
1、依照双重化原则配置的两套保护装置，每套保护均应含有完整的主、后备保。（）
2、双重化原则配置的两套保护装置宜采用主、后分体的保护装置。（）
3、新建和扩建工程宜选用具有多次级的电流互感器，优先选用贯穿（倒置）式电流互感器。（）
4、双母线接线变电站的母差保护、断路器失灵保护，除跳母联、分段的支路外，应经复合电压闭锁。（）
5、变压器、电抗器宜配置单套非电量保护，应同时作用于断路器的两个跳闸线圈。（）
6、当变压器、电抗器采用就地跳闸方式时，应向监控系统发送动作信号。（）
7、发电厂升压站监控系统的电源、断路器控制回路及保护装置电源，应取自机组配置的蓄电池组。（）
8、200MW及以上容量发电机定子接地保护宜将基波零序过电压保护与三次谐波电压保护投跳闸。（）
9、200MW及以上容量的发电机应配置失步保护。（）
10、公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。（）
11、来自同一电压互感器三次绕组的两（或三）根引入线必须置于同一根二次电缆。（）
12、沿开关场二次电缆的沟道敷设截面不少于100 mm2的铜排（缆），并在保护室（控制室）及开关场的就地端子箱处与主接地网紧密连接，保护室（控制室）的连接点宜设在室内等电位接地网与厂、站主接地网连接处。（）13、当灵敏性与快速性难以兼顾时，应首先考虑以保灵敏度为主，防止保护拒动。（）
14、当可靠性与灵敏性难以兼顾时，应首先考虑以保灵敏度为主，防止保护拒动。（）
15、发电机励磁绕组过负荷保护应投入运行，且与励磁调节器强励限制相配合。（）
16、微机保护装置的开关电源模件宜在运行5年后予以更换。（）
17、保护软件及现场二次回路变更须经相关保护管理部门同意并及时修订相关的图纸资料。（）
18、过激磁保护的启动元件、反时限和定时限应能分别整定，其返回系数不宜低于0.90。（）
19、直接接入微机型继电保护装置的所有二次电缆的电缆屏蔽层应在电缆一端可靠接地。（）
20、600MW及以上容量发电机应装设起、停机保护及断路器断口闪络保护。（）
21、正、负电源之间、跳（合）闸引出线之间以及跳（合）闸引出线与正电源之间、交流电源与直流回路之间等应用隔片隔开。（）
22、300MW及以上容量发电机变压器组应按双重化原则配置微机保护（非电量保护除外）。（）
23、《继电保护和电网安全自动装置检验规程》（DL/T 995-2010）是最新规程。（）
24、双重化配置的两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。（）
25、线路纵联分相电流差动保护应采用不同路由收发、往返延时一致的通道。（）
三、问答题：（每题5分，共10分）
1、电力系统重要设备的继电保护应采用双重化配置。二十五项重点要
求中对双重化配置的继电保护应满足基本要求共几条？请写出其中的4条。
答：
2、为防止空间磁场对二次电缆的干扰，二十五项重点要求中对等电位
接地网应满足的要求共有几条？写出其中的3条。
答：
