汽车前轮定位与四轮定位基本知识
为什么有些汽车喜欢走偏？为什么有些汽车转弯很费力？为什么有些汽车的轮胎磨损得快？这些问题大多涉及到一个轮胎安装角度问题－一个非常重要的转向轮位置角度，叫做“前轮定位”。它的作用是保障汽车直线行驶的稳定性，转向轻便和减少轮胎的磨损。前轮是转向轮，它的安装位置由主销内倾、主销后倾、前轮外倾和前轮前束等4个项目决定，反映了转向轮、主销和前轴等三者在车架上的位置关系。
主销内倾是指主销装在前轴略向内倾斜的角度，它的作用是使前轮自动回正。角度越大前轮自动回正的作用就越强烈，但转向时也越费力，轮胎磨损增大；反之，角度越小前轮自动回正的作用就越弱，因此这个主销内倾角都有一个范围，约5°－8°之间。
主销后倾是指主销装在前轴，上端略向后倾斜的角度。这与摩托车的前叉向后倾的道理一样，它使车辆转弯时产生的离心力所形成的力矩方向与车轮偏转方向相反，迫使车轮偏转后自动恢复到原来的中间位置上。由此，主销后倾角越大，车速越高，前轮稳定性也愈好。但后倾角大也会令驾驶者转动方向盘费力，因此主销后倾角也有一个范围，一般不大于3°。有些轿车的轮胎气压低弹性大，行驶时轮胎与地面接触面中心向后移动，也会产生一种力矩，故后倾角可以减少，甚至变为负值，即主销前倾。
主销内倾和主销后倾都有使汽车转向自动回正，保持直线行驶的功能。不同之处是主销内倾的回正与车速无关，主销后倾的回正与车速有关，因此高速时后倾的回正作用大，低速时内倾的回正作用大。
前轮外倾角对汽车的转弯性能有直接影响，它的作用是提高前轮的转向安全性和转向操纵的轻便性。前轮外倾角俗称“外八字”，如果车轮垂直地面一旦满载就易产生变形，可能引起车轮上部向内倾侧，导致车轮联接件损坏。所以事先将车轮校偏一个外八字角度，这个角度约在1°左右。
前束是汽车修理工非常熟悉的工作，汽车修理都要校对车轮前束。所谓前束是指两轮之间的后距离数值与前距离数值之差，也指前轮中心线与纵向中心线的夹角。前轮前束的作用是保证汽车的行驶性能，减少轮胎的磨损。前轮在滚动时，其惯性力会自然将轮胎向内偏斜，如果前束适当，轮胎滚动时的偏斜方向就会抵消，轮胎内外侧磨损的现象会减少。不同的汽车前束调校值是不一样的。前轮前束可通过转向横拉杆长度来调整，汽车说明书都会有详细的说明。
现代轿车普遍都是前后独立悬挂，为了保持良好的行驶状态，前、后车轮有些参数需要调整，也就是维修行业常指的“四轮定位”。四轮定位主要参数指前轮主销后倾角、前轮外倾角、前轮前束、后轮外倾角、后轮前束等五个参数。后轮外倾角和后轮前束的作用与前轮外倾角和前轮前束是一样的，即如果后车轮垂直地面一旦满载就易产生变形，可能引起车轮上部向内倾侧，导致车轮偏磨和轴承等连接件损坏，所以事先将车轮校偏一个外八字角度。如果后轮前束不正确就会加速轮胎磨损，所以需要调整前束抵消轮胎滚动时的偏斜方向。
维修行业“四轮定位仪”的电脑存储了大量轿车车型四轮定位的资料，检测时四轮定位仪先测量出汽车现时的四轮定位参数，然后电脑自动与相应车型的存储值对比，对汽车四轮定位算出偏差值，维修人员按照定位仪的提示进行修正就可以恢复原状了。当然，四轮定位关键是前轮定位，它对保持汽车的驾驶稳定性、乘坐舒适性和减少轮胎磨损十分重要。
四轮定位
汽车四轮定位

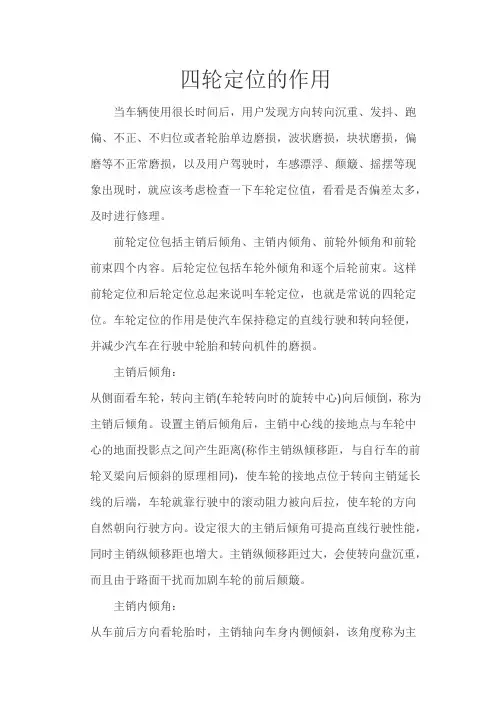

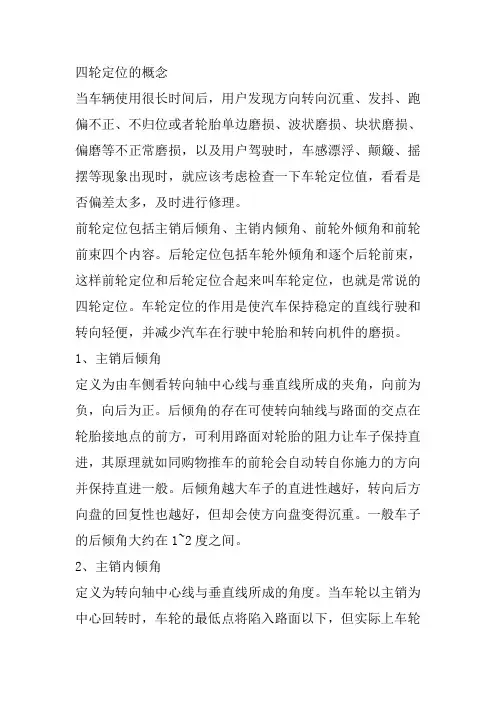

☆四轮定位的作用：
当车辆使用很长时间后，用户发现方向转向沉重、发抖、跑偏、不正、不归位或者轮胎单边磨损，波状磨损，块状磨损，偏磨等不正常磨损，以及用户驾驶时，车感漂浮、颠簸、摇摆等现象出现时，就应该考虑检查一下车轮定位值，看看是否偏差太多，及时进行修理。
前轮定位包括主销后倾角、主销内倾角、前轮外倾角和前轮前束四个内容。后轮定位包括车轮外倾角和逐个后轮前束。这样前轮定位和后轮定位总起来说叫车轮定位，也就是常
说的四轮定位。车轮定位的作用是使汽车保持稳定的直线行驶和转向轻便，并减少汽车在行驶中轮胎和转向机件的磨损。
主销后倾角：
从侧面看车轮，转向主销(车轮转向时的旋转中心)向后倾倒，称为主销后倾角。设置主销后倾角后，主销中心线的接地点与车轮中心的地面投影
点之间产生距离(称作主销纵倾移距，与自行车的前轮叉梁向后倾斜的原理相同)，使车轮的接地点位于转向主销延长线的后端，车轮就靠行驶中的滚动阻力被向后拉，使车轮的方向自然朝向行驶方向。设定很大的主销后倾角可提高直线行驶性能，同时主销纵倾移距也增大。主销纵倾移距过大，会使转向盘沉重，而且由于路面干扰而加剧车轮的前后颠簸。
主销内倾角：
从车前后方向看轮胎时，主销轴向车身内侧倾斜，该角度称为主销内倾角。当车轮以主销为中心回转时，车轮的最低点将陷入路面以下，但实际上车轮下边缘不可能陷入路面以下，而是将转向车轮连同整个汽车前部向上抬起一个相应的高度，这样汽车本身的重力有使转向车轮回复到原来中间位置的效应，因而方向盘复位容易。
此外，主销内倾角还使得主销轴线与路面交点到车轮中心平面与地面交线的距离减小，从而减小转向时驾驶员加在方向盘上的力，使转向操纵轻便，同时也可减少从转向轮传到方向盘上的冲击力。但主销内倾角也不宜过大，否则加速了轮胎的磨损。
前轮外倾：
从前后方向看车轮时，轮胎并非垂直安装，而是稍微倾倒呈现“八”字形张开，称为负外倾，而朝反方向张开时称正外倾。使用斜线轮胎的鼎盛时期，由于使轮胎倾斜触地便于方向盘的操作，所以外倾角设得比较大。现在汽车一般将外倾角设定得很小，接近垂直。汽车装用扁平子午线轮胎不断普及，由于子午线轮胎的特性(轮胎花纹刚性大，外胎面宽)，若设定大外倾角会使轮胎磨偏，降低轮胎摩擦力。还由于助力转向机构的不断使用，也使外倾角不断缩小。尽管如此，设定少许的外倾角可对车轴上的车轮轴承施加适当的横推力。
前轮前束：
脚尖向内，所谓“内八字脚”的意思，指的是左右前轮分别向内。采用这种结构目的是修正上述前轮外倾角引起的车轮向外侧转动。如前所述，由于有外倾，方向盘操作变得容易。另一方面，由于车轮倾斜，左右前轮分别向外侧转动，为了修正这个问题，如果左右两轮带有向内的角度，则正负为零，左右两轮可保持直线行进，减少轮胎磨损。
上述的四种定位值都是前轮定位的指标。后轮定位值与前轮定位值相似，但大多数轿车的后轮定位不可调。
做四轮定位的要求是什么?
答：如果你的车辆说明书里建议的数据与四轮定位仪电脑里的数据是相同的就是通用的。一般来说，在下列情况需要做四轮定位。
1、更换新胎或发生碰撞事故维修后；
2、前后轮胎单侧偏磨；
3、驾驶时方向盘过重或飘浮发抖；
4、直行时汽车向左或向右跑偏；
5、虽无以上状况，但出于维护目的，建议新车在驾驶3个月后，以后半年或一万公里一次。
四轮定位是汽车维修保养必需的工作内容之一。除非在做四轮定位之前存在与它相关的明显问题，例如直行稳定性差等，在四轮定位后您能马上感觉的到，否则凭感觉您很难判断做的好不好。由于目前汽修行业的良莠不齐，维修质量相差很大，所以建议您尽量到较好的维修企业维修以保证四轮定位的质量，确保行车安全。
它的好处有：
1.增强驾驶舒适感；
2.减少汽油消耗；
3.增加轮胎使用寿命
4.保证车辆的直行稳定性；
5.降低底盘悬挂配件的磨损；
6.增强行驶安全
四轮定位的选购知识
《汽车检测与诊断技术》课程实验指导书 实验一发动机气缸密封性的检测 一、实验目的 通过实验，进一步了解发动机气缸密封性的评价指标，了解发动机气缸压缩压力、气缸漏气率、曲轴箱窜气量的测量方法。 二、实验用仪器设备 1．气缸压力表； 2．气缸漏气率仪。 3．曲轴箱窜气量测量仪。 4．实验用发动机及测控系统。 三、实验方法和步骤 1．气缸压缩压力检测 1）将被测发动机起动并运转至正常工作温度，使发动机熄火； 2）拧出各缸火花塞，使节气门和阻风门在全开位置； 3）将气缸压力表锥形橡胶头压紧在火花塞安装孔上； 4）用起动机带动发动机在规定转速下运转3~5秒，测量气缸压缩压力； 5）每缸测量2~3次，取平均值作为被测缸的压缩压力。 2．曲轴箱窜气量检测 1）堵塞发动机曲轴箱各通风孔、油尺孔等，仅保留机油加注孔为窜气取样孔； 2）将仪器取气探头压紧在机油加注孔处。 3）起动发动机，在正常运转状态下进行测试，读取仪器表头上的读数。 四、实验记录表 发动机气缸密封性检测记录表 实验日期：实验地点： 环境温度：气压：
发动机曲轴箱窜气量检测记录表 五、实验过程中的其他记录： 六、对实验结果的分析： 七、实验报告要求 实验结束后一周内提交实验报告，要求实验报告字迹工整、数据分析合理、数据记录全面、结论合理，杜绝抄袭现象。 《汽车检测与诊断技术》课程实验指导书 实验二发动机点火系统检测 一、实验目的 掌握使用博世FSA560型发动机综合性能分析仪对发动机点火系统相关性能进行检测。 二、实验设备 博世FSA560型发动机综合性能分析仪见图1。 图1 FSA560 S4型发动机综合性能分析仪 1．仪器组成 FSA560 S4型发动机综合性能分析仪的前视图见图2，键盘功能键见图3，其说明见表1。 图2 FSA560 S4型发动机综合性能分析仪前视图 1-彩色显示器（旋转式）2-装有传感器的传感器支架3-门（其后面预留空位给打印机）4-放置PC键盘的抽屉5-仪器背部上的电源总开关6-门7-具有覆盖板的废气测试器（特殊配件）8-移动式系统推车 图3 键盘功能键 表1 键盘功能键的说明
需求分析说明书 1. 引言 (3) 1.1 编写目的 (3) 1.2 项目风险 (3) 1.3 预期读者和阅读建议 (5) 1.4 产品范围 (5) 1.5 参考文献 (5) 2. 系统总体概述 (6) 2.1 目标 (6) 2.2 用户类和特性 (7) 2.3 运行环境 (7) 2.3.1 硬件环境 (7) 2.3.2 软件环境 (7) 2.4 设计和实现上的限制 (7) 2.5 假设和约束(依赖) (8) 2.5.1 产品的SEO排名 (8) 2.5.3系统的安全 (8) 3. 外部接口需求 (8) 3.1 用户界面 (8) 3.2 硬件接口 (8) 3.3 软件接口 (8) 3.4 通讯接口 (9) 4. 系统特性 (9) 4.1 说明和优先级 (9) 4.2 激励／响应序列 (9) 4.3 功能需求 (9) 4.4 功能详述 (12) 4.4.1以使用软件的汽车用户为例： (12) 5. 其它非功能需求 (13) 5.1 性能需求 (13) 5.2 安全措施需求 (13) 5.3 安全性需求 (14) 5.4 操作需求 (14) 5.5 软件质量属性 (14) 5.6 业务规则 (14) 5.7 用户文档 (14) 6. 词汇表 (14) 6.1 SSH (14)
6.2 JAVA (14) 6.3 MYSQL (15) 7. 待定问题列表 (15)
1. 引言 1.1 编写目的 本需求分析说明书对本项目第一阶段的内容进行分析，对需求细节和实现方式进行了较为详细的阐述。本需求说明书供业务和科技部门人员、软件需求提供人员、软件的概要设计人员、软件的开发人员、软件的测试人员使用，并作为产品验收确认的依据。 需求分析是在可行性研究的基础上，将用户对系统的描述，通过开发人员的分析概括，抽象为完整的需求定义，再形成一系列文档的过程。可行性研究旨在评估目标系统是否值得去开发，问题是否能够解决，而需求分析旨在回答"系统做什么"的问题，确保将来开发出来的软件产品能够真正满足用户的需要。 构建一个软件系统最困难的工作是确定构建什么。其他任何工作都不会像这部分工作那样，在出错之后会如此严重地影响随后实现的系统，并且在以后修补竟会如此的困难。 需求分析是一个非常重要的过程，它完成的好坏直接影响后续软件开发的质量。一般情况下，用户并不熟悉计算机的相关知识，而软件开发人员对相关的业务领域也不甚了解，用户与开发人员之间对同一问题理解的差异和习惯用语的不同往往会为需求分析带来很大的困难。所以，开发人员和用户之间充分和有效的沟通在需求分析的过程中至关重要。 有效的需求分析通常都具有一定的难度，一方面是因为交流存在障碍，另一方面是因为用户通常对需求的陈述不完备、不准确和不全面，并且还可能不断地变化。开发人员不仅需要在用户的帮助下抽象现有的需求，还需要挖掘隐藏的需求。此外，把各项需求抽象为目标系统的高层逻辑模型对日后的开发工作也至关重要。合理的高层逻辑模型是系统设计的前提。 在进行需求分析的过程中，首先要明确需求分析应该是一个迭代的过程。由于市场环境的易变性以及用户本身对于需求描述的模糊性，需求往往很难做到一步到位。需求分析不仅仅是属于软件开发生命周期早期的一项工作，而且还应该贯穿于整个生命周期中，它应该随着项目的深入而不断地变化。 此外，为了方便后续的评审和测试等工作，需求的描述应该尽量做到：具体、详细、可以测量和可以实现，并且基于时间。 1.2 项目风险 政策风险分析： 随着社会的进步与人们生活水平的提高大幅度增加，尤其在我国汽车进入家庭的条件下，需要更多的适合现代汽车技术要求和社会经济承受能力的汽车维修检测设备，为了让四轮定位仪市场变得规范、有序，中国汽车保修设备行业协会与全国汽车维修标准化技术委员会于2004年，制定了四轮定位仪的行业标准（标准号JT/T505-2004），国家交通部2004年国标GB/T16739.1-.2-2004《汽车维修业开业条件》规定：一、二类汽车维修企业必须配备
点火系统实训报告 1 2020年4月19日
实习报告1．发动机点火系的检测与故障诊断 一、实验目的： 运用正时灯对发动机的点火正时进行检测并调整，同时对因点火系故障而造成起动困难的现象进行故障诊断，并能排除故障。 二、实验方法： 1.熟悉汽油发动机点火系结构及各个传感器位置。 2.连接正时灯，对发动机的点火正时进行检测并调整 3.按下图步骤分析点火系故障及产生原因。 三、检测结果及分析： 1、对因点火系故障而造成起动困难的故障应如何诊断？ 答：一，高压电线接触电阻过大；二，分电器盖短路漏电故障；三，分火头烧焦造成接触不良故障；四，断电器触点脏污、烧蚀造成接触不良故障；五，电容器断路故障；六，点火系提前角自动调节机构有故障。 2、如何判断分火头能否使用？ 将分火头翻过来，放在气缸盖上，然后用分电器盖中央盖压里的端头，距离分电头空穴约7~8毫米处打火。若分电头绝缘良好，高压火花不会跳过，反之，表明分电头损坏。 3、点火提前角太大或太小对发动机有何影响？应如何调整？ 2 2020年4月19日
点火提前角一般根据及时车况和大部分传感器传送信号到电脑，电脑 根据不同情况改变点火提前角 点火提前角提前一般是26度以内改变，如果对于此时工况过大，例如此时应该是提前10度，可是有传感器误传信息，导致电脑提前20度，那么会产生爆震 点火提前角滞后一般是-10度以内，对于该工况要延迟，一般是发动机已经轻微爆震，或是急减速情况，或是前一时刻过于提前，此时延迟，保持发动机转数 四、分析结论： 结论：经过这次实验，使我了解到发动机点火系统的检测与诊断到底是怎么一回事， 常见的发动机点火故障有哪些，明白了点火提前角对发动机性能的影响，进一步巩固了自己的理论知识！篇二：实训报告格式汽车诊断与检测实训 一、实训目的 （一）掌握电控发动机的结构和工作原理。 （二）掌握汽油喷射系统的构造及原理。 （三）了解汽车空调系统特点。 3 2020年4月19日
学生实验报告 （理工类） 课程名称：汽车检测诊断技术专业班级： 学生学号：学生姓名： 所属院部：指导教师： 20 12 ——20 13 学年第一学期 金陵科技学院教务处制
实验项目名称：汽油机排放污染物检测实验学时： 2 实验地点：汽车维修实验室 实验日期： 2012.11.5 一、实验目的和要求 1、认识汽车排放污染物的危害性。 2、掌握检测汽油机排放污染物的检测方法。 二、实验仪器和设备 1、雪佛兰乐风汽车一辆，马自达2汽车一辆。 2、NHA-500型废气分析仪一台，FGA4100型废气分析仪一台。 3、常用工具一套。 三、实验原理 为控制在用汽车排气污染物的排放，改善环境空气质量，国家质量技术监督局于2000年12月28日发布了GB18285-2000《在用汽车排气污染物限值及测试方法》。该标准规定对“装配点燃式发动机的车辆”进行怠速试验、双怠速试验和加速模拟工况（ASM）试验。国家标准GB18285-2000《在用汽车排气污染物限值及测试方法》中规定，怠速试验按国家标准GB/T3845-1993《汽油车排气污染物的测量怠速法》的规定进行。双怠速试验按国家标准GB/T3845-1993《汽油车排气污染物的测量怠速法》附录C的规定进行。汽油车怠速污染物的检测应在怠速工况下，采用不分光红外线吸收型监测仪，按规定程序检测CO和HC 的浓度值。怠速工况是指发动机运转，离合器处于接合位置，油门踏板与手油门处于松开位置，变速器处于空档位置，采用化油器的供油系统的阻风门处于全开位置。 四、实验过程 双怠速测量程序： 1.在发动机上安装转速计、点火正时仪、冷却水和润滑油侧温计等测试仪器。 2.发动机由怠速工况加速至0.7额定转速，维持60s后降至高怠速（即0.5额定转速）。
汽车四轮定位基础教程 前言 第1章汽车底盘及悬架系统基础知识 1.1 汽车悬架的功能与组成 1.2 汽车悬架的形式 1.3 汽车悬架上的零部件 1.3.1 弹簧 1.3.2 减振器 1.3.3 麦弗逊滑柱 1.3.4 控制臂 1.3.5 万向节 1.3.6 纵向推力杆 1.3.7 稳定杆与摆动杆 1.3.8 转向系统 1.4 汽车空气悬架的应用与发展 1.5 汽车悬架的电子控制技术 1.6 汽车悬架技术发展 1.6.1 被动悬架 1.6.2 主动悬架 1.6.3 半主动悬架 1.6.4 各种悬架比较 1.7 汽车悬架技术趋势 第2章轮胎与车轮定位 2.1 轮胎结构 2.2 轮胎的规格和种类 2.3 轮胎的使用和保养 2.4 车身振抖的故障分析与排除 2.4.1 车身抖动 2.4.2 转向摆振和转向颤振 2.4.3 故障排除 2.5 轮胎磨损 2.5.1 轮胎磨损的影响因素 2.5.2 车轮的平衡 2.5.3 偏摆 2.5.4 均匀性 2.5.5 轮胎的故障分析及排除 2.6 轮胎检查与车轮定位 第3章四轮定位基础知识 3.1 车轮定位常识 3.1.1 什么是四轮定位 3.1.2 为什么要做四轮定位 3.1.3 检查车辆四轮定位的时机
3.1.4 正规的四轮定位作业流程 3.1.5 引起测量误差的几个原因 3.1.6 避免进入日常使用误区 3.1.7 定期校准四轮定位仪 3.2 定位角度入门 3.3 主要定位参数及其作用 3.3.1 外倾角 3.3.2 主销后倾角 3.3.3 主销内倾角 3.3.4 前束 3.4 相关定位参数及其作用 3.4.1 包容角和摩擦半径 3.4.2 推进线和推进角 3.4.3 转向角 3.4.4 转向前展 3.4.5 退缩角 3.4.6 横向偏置角 3.4.7 轮距差 3.4.8 轴向偏置角 第4章科学四轮定位 4.1 何时需做车轮定位检查 4.2 询问车况并作好记录 4.3 车辆顶升和举升位置 4.4 定位前检查 4.5 人性化检查 4.5.1 转向系统和悬架系统的目测检查4.5.2 车辆跑偏故障的定位前准备 4.5.3 轮胎检查项目 4.5.4 制动系统检查项目 4.5.5 发动机室内检查项目 4.5.6 底盘检查项目 4.5.7 人性化检查项目 4.6 车轮定位测量 4.7 汽车定位故障快速诊断 4.8 定位调整步骤及方法 4.9 车轮定位参数的专项调整 4.9.1 同时调整后倾角和外倾角 4.9.2 前驱发动机托架定位不良 4.9.3 V AG前束曲线调整 4.9.4 ADR／ACC调整 4.10 拧紧力矩 第5章四轮定位专用零件及工具 5.1 四轮定位专用零件 5.1.1 外倾角调整螺栓
汽车四轮定位的详细流程（一） 随着汽车数量的迅猛增长，汽车检测设备的数量和质量都在不断提高。作为车辆检测的一项重要内容，汽车车轮定位参数检测对整车安全性能的影响举足轻重。如果车轮定位参数不正常，将导致轮胎的异常磨损、行驶跑偏、车轮摆振、转向沉重、油耗增加等问题，直接影响汽车的行驶安全。 传统的四轮定位仪主要有激光式、红外线式、水准式、光学式和拉线式。下面菜芯车品网以四轮定位仪为例介绍四轮定位参数的检测。 具体方法如下： 1．检查轮胎气压。调整四个轮胎的气压使其左右保持一致，否则会影响定位的准确性。2．晃动车辆使悬挂系统正确回位。 3．车辆驶上时，应保证转角盘和后滑板的销子都销到位，当车辆在后滑板和转角盘停好之后，才可拔下销子。 4．安装通用快速卡具。将车轮装饰盖卸下，依照轮胎所标记的尺寸，调节两个较低位置的卡爪边缘并用星形手柄锁紧，将可调整的夹紧臂放在轮胎上，用力向车轮方向压下两侧加紧用的杠杆杆，把夹紧臂移到胎纹中，在松开夹紧臂之前确保两端都已调好。 5．安装传感器。把四个传感器安装到卡具上。前轴车轮上的传感器小端指向，车头前进方向，后轴车轮上的传感器小端指向与前轴传感器相反的方向。 6．调整四个感应器的水平仪，让气泡在正中间，保持水平，并拧紧卡具上的固定螺钉。 7．连接通信电缆两根长通信电缆6.5m用来连接前部传感器、稍短些的两根通信电缆4.5m、用来连接后传感器。 8、检查四个传感器连线是否连接牢靠；然后连接220V电源到定位仪。分别按下四个传感器上的“R”键以激活传感器，给定位信仪接通220V电源，打开计算机开关。WindowsXP。操作系统自动启动，系统自动引导进入定位程序初始状态。
四轮定位基本原理图解 四轮定位的作用是使汽车保持稳定的直线行驶和转向轻便，并减少汽车在行驶中轮胎和转向机件的磨损。由于各汽车生产厂家对四轮定位原设计的不同、制造的不同，使得各轮的各种倾角和束值就各有不同，并且有可调部分和不可调部分之分。做四轮定位就是通过四轮定位仪，检测出被测车辆的各轮倾角和束值是否符合原厂标准，如不符合可做随机调整 换句话说，当驾驶员感到方向转向沉重、发抖、跑偏、不正、不自动复位或者发现轮胎单边磨损、波状磨损、块状磨损、偏磨等不正常磨损以及驾驶时车感飘浮、颠颤、摇摆等不正常的驾驶感觉，行驶中转向盘不正或行车方向的跑偏现象出现时，就应考虑做四轮定位了。 四轮定位相关的因素：主销后倾角、主销内倾角、车轮外倾角、前束角、包容角、推进角及磨擦半径等。 在进入到各角度前，先来了解下驱动桥的基本构造。许多轿车和全轮驱动越野车的前桥既是转向桥又是驱动桥，称为转向驱动桥。转向驱动桥主要由主减速器、差速器、万向节、转向节、主销等组成。
前轮轮毂固定在转向节上，汽车转向时转向节绕主销旋转，带动前轮绕主销旋转。转向驱动桥为了将动力传给前轮，又能使前轮偏转，必须在转向节内加装万向节，且主销的轴线必须通过万向节中心，以确保不发生运动干涉。 1．主销后倾角：从车辆的侧面观察上球头或支柱顶端与下球头之连线（假设的转向轴线）向前或向后倾斜，即转向轴线与地面的垂线之间的夹角。后倾角包括正的后倾角与负的后倾角以及零的后倾角3种。 主销后倾角的作用是使车轮复位以及提高直线行驶的稳定性，产生的回正力矩使汽车在行驶中若偶遇外力作用能自动回正。后倾角的主要功能是使车辆保持向正前方行驶。后倾角的角度不会影响轮胎磨，它是用来稳定车行方向和转向时能自动回正。

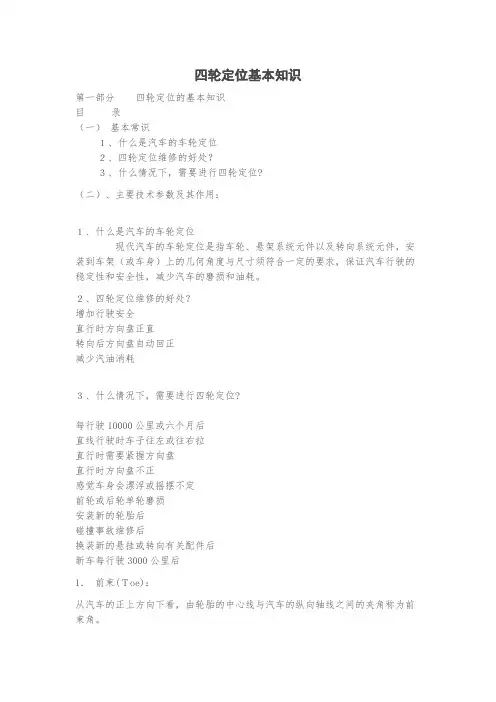

四轮定位基本知识 第一部分四轮定位的基本知识 目录 （一）基本常识 １、什么是汽车的车轮定位 ２、四轮定位维修的好处？ ３、什么情况下，需要进行四轮定位? （二）、主要技术参数及其作用： １、什么是汽车的车轮定位 现代汽车的车轮定位是指车轮、悬架系统元件以及转向系统元件，安装到车架（或车身）上的几何角度与尺寸须符合一定的要求，保证汽车行驶的稳定性和安全性，减少汽车的磨损和油耗。 ２、四轮定位维修的好处？ 增加行驶安全 直行时方向盘正直 转向后方向盘自动回正 减少汽油消耗
