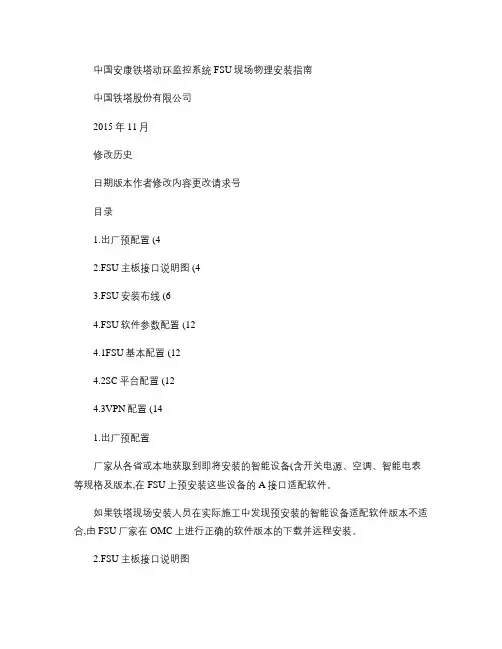

中国安康铁塔动环监控系统FSU现场物理安装指南
中国铁塔股份有限公司
2015年11月
修改历史
目录
1.出厂预配置 (4)
2.FSU主板接口说明图 (4)
3.FSU安装布线 (7)
4.FSU软件参数配置 (13)
4.1FSU基本配置 (13)
4.2SC平台配置 (13)
4.3VPN配置 (17)
1.出厂预配置
厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表等）规格及版本，在FSU上预安装这些设备的A接口适配软件。
如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。
2.FSU主板接口说明图
给出FSU主板面板图或FSU的设计图，说明FSU各个部件及接口的用途。
2.1前面板说明：
前面板只有设备指示灯以及调试串口，如下图所示：
图FSU前面板
2.2 后面板介绍
图FSU后面板及接口丝印图说明1：传输及串口说明
说明2：默认24路通用AI/DI接口及4路DO接口
说明3：电源接口
3.FSU安装布线
总体布线原则：
1：线槽固定应该沿墙水平或垂直走向
2：充分利用基站已经有PVC线槽、地槽、走线架
3：线槽垂直或转角处，要求使用套三通、外角或内角。
非法案例：
3.1智能设备接线
智能设备RS485的信号线连接通过RS485接口连到DAM-2160I-T的RS485端口上。接线方式如下：
RS485-A/D+/+ --------DAM-2160I-T的RS485-A
RS485-B/D-/- --------DAM-2160I-T的RS485-B
备注：按集团标准，FSU不提供RS232接口，如智能设备是RS232接口，需要提供
RS232/RS485转换器来转接。
下图用三菱重工海尔智能空调（RF75WD）为例
485接口：A接主机485接口的A，B接主机485接口的B
3.2传感器安装
1:烟雾传感器的安装
1)根据探测器的有效作用范围合理确定安装位置，同时注意安装位置应避开风口，烟雾传感器应安装
在机房顶部或天花板上，尽量靠近被监测的电源和主设备的偏上方，但严禁安装在机架或设备上方的走线架上及机房内的横梁上，烟雾传感器的信号线如果是放在天花板上面时要装线槽或是穿线管,
不能直接放在天花板上。从吊架到传感器不能有飞线。
2)把烟雾传感器底座取下，在已确定的安装位置处画好孔位。用Ф6的冲击钻头打孔并打入Ф6的胶粒
（如果是用白色的涨管就要用Ф8），并用3X25的螺丝固定底座，同时信号线从底座下面穿过。走房顶的线槽要打孔装胶粒上螺丝。不能用小水泥钉钉。
3)预定线的长度、剪线、剥线认清正负电源和信号线接上并固定传感器。从吊架到传感器不能有飞线。
--------------------------------------------------------------
注意：安装时注意传感器的指示灯要对之门口，以方便维护人员进门时能够一眼看到烟雾传感器的工作状态。
2:水浸传感器的安装
水浸探头选择在窗台下的地面、空调出水管下的地面、空调室内机柜旁边的地面、馈线入口的地面、基站门口及易受到水浸的地方且地势较低处安装。有地板时要安装在地板下面。用Ф6的冲击钻头打孔并打入Ф6的胶粒，并用Ф3X25的螺丝固定水浸探头。预定线的长度、剪线、剥线并按水浸传感器接线图接线
注意：水浸探头与水浸传感器之间的连线要使用2*1/0.5的多股信号线；水浸探头必须安装在不易被踩踏的地方
水浸传感器GXX-SJ的安装：
水浸探头选择在窗台下的地面、空调出水管下的地面、空调室内机柜旁边的地面、馈线入口的地
面、基站门口及易受到水浸的地方且地势较低处安装。有地板时要安装在地板下面。用Ф6的冲击钻头打孔并打入Ф6的胶粒，并用Ф3X25的螺丝固定水浸探头。预定线的长度、剪线、剥线并按水浸传感器接线图接线
注意：水浸探头与水浸传感器之间的连线要使用2*1/0.5的多股信号线；水浸探头必须安装在不易被踩踏的地方
水浸传感器GXX-SJ的安装：
3:温、湿度传感器的安装
通过线槽，温、湿度传感器应安装在房间内有代表性地方，应安装在空气流通顺畅、能反应机房/基站实际温湿度变化的位置。避免安装在空气流动不畅的死角，避免安装在空调通风孔等温、湿度变化较快的地方。避免被冷、热风机或空调的风直吹或日照直晒的墙面上。而且应该注意温湿度传感器的通风口不应被其它设备或线槽挡住。
4:直流电压传感器的安装
直流电压传感器安装在集控箱内的平行导轨上或开关电源机柜里，固定牢固。
直流电压信号取样点一般在电池组的母线上（或者在电池组接入开关电源的地方）取得，反映电池的实际电压。
取样信号线的取样端必须采用O型铜鼻子固定在采样点上。
----------------------------------------------------------------------------
注：没有在建设方同意的情况下，严禁利用开关电源系统的空余负荷熔丝取样。
----------------------------------------------------------------------------
5:红外盗情传感器
探测器安装布线时，应使所监视的区域处于视场角的有效范围内。探测器的安装应尽可能避免障碍物的阻挡，对于外形横、综尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。
6:线路切换控制器GXX-SC01的安装
参照下图安装：
4.FSU软件参数配置
4.1FSU基本配置
4.1.1 FSU 设备信息
点击左侧链接，出现设备包含的基本信息选项菜单，如下图所示：
图FSU设备信息页面
4.1.2 基本信息读取/设置
点击→，显示FSU基本信息、设备的软硬件版本及模块版本信息，页面如下图所示：
图基本信息读取/设置页面
<1> FSU设备名称：可根据铁塔公司要求，配置FSU设备名称，然后点击按钮配置；
<2> FSU位置：依次点击下拉框选择FSU设备安装所在地的省份、地级市、区县信息；
<3> FSU编码：点击下拉框选择站点类型，并根据站点类型填写唯一的5位数字编码；
<4> 机房环境设备编码、监控设备编码、智能动环监控设备编码：填写唯一的5位数字编码即可；
<5> 蓄电池组1编码、蓄电池组2编码：当需要采集蓄电池组中间电压时，才配置该参数，填写唯一的5位数字编码即可；
<6> FSU经度：在输入框填写经度信息，可精确到小数点后6位，然后在下拉框选择“E”为东半球，“W”为西半球；
<7> FSU纬度：在输入框填写纬度信息，可精确到小数点后6位，然后在下拉框选择“N”为北半球，“S”为南半球；
<8> 配置完以上信息之后，点击按钮，将参数配置到设备，页面显示如下图所示，则表示配置成功，页面重新刷新显示；
图设置成功后提示
4.1.3 设备ID读取对照
可到‘查看所有设备编码’处查看所有设备编码是否配置正确
图查看设备编码
4.2SC平台配置
SC注册服务器IP、服务器端口、用户名、密码。SC1服务器
SC1服务器路由VPN1
SC1服务器地址172.17.251.91
SC1服务器端口8080
SC1服务器用户名cntower
SC1服务器用户密码cntower
SC2服务器
SC2服务器路由VPN2
SC2服务器地址192.168.16.25
SC2服务器端口8080
SC2服务器用户名admin
SC2服务器用户密码admin
或用截图方式
4.3VPN配置
包括VPN服务器IP、VPN用户名、VPN密码
或用截图方式
