9.1.1高清电子警察系统施工方案
9.1.1.1系统概述
本项目将新建路口高清电子警察前端设备，主要涉及基础开挖、立杆架设与设备安装、接线调试等实施内容，涵盖立杆、机箱、摄像机、辅助照明设备、车检器以及通信端机等产品设备。前端采集子系统具备违法车辆抓拍功能模块、卡口车辆抓拍功能模块、交通违法行为录像功能模块、车辆特征识别功能模块、数据通信传输功能模块、异常自动诊断及自动恢复功能模块、防盗报警功能模块、数据防篡改功能模块以及前端数据存储功能模块等。还包含外场建设所需的相关附属内容，如供配电、防雷、接地等。
9.1.1.2电子警察设备布局
500万高清“电子警察”前端设备作为本系统的核心部分，它直接对监测区域的通行车辆进行监测，优秀的工程设备布局设计也是保证设备良好的应用效果的关键，本次项目采用几种设备布局如下：
路口总体设备布局示意图：
9.1.1.3主要设备定位
（1）摄像机定位
摄像机最佳安装位置在监控断面正中央。一个高清摄像机监控三条车道安装位置如图所示：
其它车道类型摄像机安装参照各布局示意图中所示。
（2）补光灯定位
补光灯与摄像机的水平距离不得小于3米。在条件允许前提下，补光灯最好正对车道安装。3根车道补光灯布局如下：
其它车道类型补光灯安装参照各布局示意图中所示。
（4）杆件的选型
杆件选型的基本原则：
? 立杆高度在没有特殊要求的情况下，要求杆件立柱离地面净高度为6.5米； ? 杆件横挑臂长度必须确保摄像机与补光灯的安装距离要求，保障抓拍效果。
根据车道的数量不同，结合车道的宽度，杆件横挑长度的选型参考如下表：
杆件横挑臂长度以现场实际勘查为准。

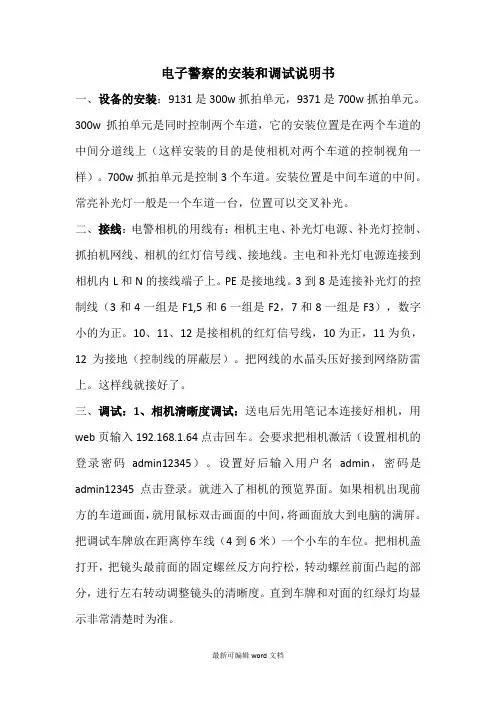

9.1.1.4 设备安装接线
目前，比较常用的线缆主要有以下几种：
? FVN19/0.32（1.5平方腊克线）：主要用于线圈敷设；
? RVVPS （4×1）、RVVPS （2×1）或RVVPS （4×1.5）、RVVPS （
2×1.5）：主
要用于线圈信号馈线；
? RVV （3×1）或RVV （4×1）：用于电源信号、控制信号的传输；
? RVV （3×1.5）、RVV （3×2.5）或RVV （3×4.0）：主要用于主机箱电源进
线；
? 室外网线：用于摄像机视频传输以及控制信号传输。
RVV(4×1) 信号机箱—主机箱红灯控制信号线缆
（1）总电源进线及红灯信号线
控制主机箱总电源和红灯信号一般从信号机箱获取，在设计时尽量让主机箱线缆名称传输路由线缆作用
靠近信号机箱。信号机箱与主机箱线缆路由表如下：
主机箱220V及红灯信号接线图如下：
（2）控制机箱与车道机箱间的连接
RVV（3×1.5）主机箱—车道机箱机箱220V供电RVV(4×1) 信号机箱—车道机箱红灯控制信号线缆
室外网线主机箱--摄像机摄像机图像传输线缆
当超五类双绞线的传输路由超过100米时，需要改用光缆传输及增加光纤设备主机箱与车道机箱之间使用220V电源，一般选用RVV3×1.5线缆进行供电传输；红灯控制信号一般选用RVV4×1线缆进行传输；摄像机视频图像传输使用室外网线。机箱间的线缆连接表如下：
车道机箱220V及红灯信号接线图如下：
（3）机箱与摄像机间的连接
车道机箱或主机箱与摄像机之间使用220V电源，一般选用RVV3×1线缆进行供电传输，线圈信号控制一般选用室外超五类网线，抓拍数据信号一般选用室外网线连接。机箱间的线缆连接表如下：
线缆名称传输路由线缆作用
RVV（3×1）机箱--摄像机摄像机220V供电
室外网线机箱--摄像机线圈控制信号线缆
室外网线机箱—摄像机摄像机数据传输线缆
控制机箱至摄像机的数据传输路由大于100米时，需要通过光纤传输，需要在
车道机箱内安装光纤通讯设备进行中继，再通过室外网线与摄像机连接。
机箱与摄像机的线缆连接示意图如图：
（4）补光灯连接
补光灯工作电压为220V，一般选用RVV（3×1）电缆进行供电传输。补光灯
的控制信号采用RVV（4×1）线缆进行控制。补光灯的控制信号由摄像机提供，
每个补光灯需要2芯线缆进行控制，补光灯的线缆连接表如下：
线缆名称传输路由线缆作用
RVV（3×1）机箱—补光灯补光灯220V供电
RVV（4×1）摄像机—补光灯补光灯控制信号线
缆为保证系统稳定可靠运行，设计时，补光灯与摄像机均采用独立线路供电，
防止干扰每个补光灯用2芯电源线进行控制，灯与灯之间可采用线缆跳接的方
式进行控制线连接
摄像机、补光灯等部件组成高清成像系统，其接线图如下：
9.1.1.5主要施工工艺
（1）通讯线缆制作
●568B网线（俗称平行线）
网线中有8根22-26号绝缘铜导线，以不同的颜
色区别，不同颜色的绝缘铜导线代表着的不同的编号。
这些线缆都会遵循一定的排列顺序。本系统采用568B
方式进行数据传输：
平行线（B型）： 568B——568B
标准568B标准线序：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8
●制作步骤
1)首先准备好相应的材料和工具，一根双绞线、两个RJ-45水晶网络接头、
剪刀、网线钳；
2)用剪刀将准备好的双绞线的保护层剪去，留出其中的8根铜丝（大约
20mm），用剪刀将8根铜丝多余的部分剪去，致使8根铜丝在水平线处于
平齐；
3)将弯曲8根铜丝的拉直，按顺序排列（T568B）；
4)插入RJ-45水晶网络接头中，插至顶端，顶住水晶网络接头；
5)检查线头插入的方向是否正确，网线头的金属片在上，网线在下，从左
往右察看；
6)确认无误后，用网线钳将水晶头用力挤压，致使水晶头中金属片压住双
绞线中的铜丝；
7)用手捏住RJ-45水晶头，用力轻微拉扯双绞线，观察是否松动；
8)进行最后的检测工作，检查制作完成的线缆运行是否通畅。
●网线测量
使用网络测线器进线网线通断测量，将网线的两个水晶头插入测线器的
RJ45接口，打开开关，若测量指示灯按照1-2-3-4-5-6-7-8依次闪烁，且两端的闪烁顺序一致，则说明网线通讯正常，可以使用。
●注意事项
当将双绞线中的8根金属铜丝插入RJ-45水晶接头的时候，应将部分双绞线保护层（10mm）插入RJ-45水晶接头前部的突起处，再用网线钳压接固定，这样做使得双绞线与RJ-45水晶接头的结合处不易松动，保证双绞线更加长期稳定地运行。
（2）线缆管道的制作
●管道的材质
?对于需要穿越机动车道的管道，选用镀锌钢管；
?其他电缆管可选用PE材质的塑料管；
?地面引上管道低于3.0米以下，必须采用镀锌钢管。
●管道的规格
?电缆管的内径与穿管电缆束外径之比不得小于1.5。
常用的PE管的规格有ф50、ф75、ф90、ф110几种；常用的镀锌钢管有ф100、ф150几种。使用时尽量在以上规格中选取。常用线缆外径尺寸对照表：
●电缆管制作规范
?电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑：金属电缆管不应有严重锈蚀，硬质塑料管不得用在温度过高或过低的场所。在易受机械损伤的地方或者在受力较大的地方直埋时，应采取足够强度的管材。
?电缆管的加工应符合下列要求：
1)管口应无毛刺和尖锐棱角，管口宜做成喇叭形状并加装护线帽；
2)电缆管在弯曲后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大
于管子外径的10%；电缆管的弯曲半径不应小于所穿的电缆的最小允
许弯曲半径；
3)金属电缆管应在外表涂防腐漆，镀锌管锌层剥落处也应涂上防腐漆。?每根电缆管的弯头不应超过3个，直角弯不应超过2个。
?电缆管明敷时应符合下列要求：
1)电缆管应安装牢固；电缆管支撑点间的距离，不宜超过3m；
2)当塑料管的直线长度超过30m时，宜加装伸缩节。
?电缆管的联接应符合下列要求：
1)金属电缆管连接应牢固，密封应良好，两管口应对准。套接的短套管
或带螺纹的管接头的长度不应小于电缆管外径的2.2倍。金属电缆管
不宜直接对焊；
2)硬质塑料管在套接或插接时，其插入深度宜为管子内径的1.1-1.8倍。
在插接面上应涂上胶合剂粘牢密封；采用套接时套管两端应密封。
?设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出，并列敷设的电缆管管口应排列整齐。
?利用电缆的保护钢管作接地线时，应先焊好接地线；有螺纹的管接头处，应用跳线焊接，再敷设电缆。
?电缆管的敷设应符合下列要求：
1)电缆管的埋深程度不应小于0.7m；在人行道下面敷设时，不应小于
0.5m；
2)电缆管应有不小于0.1%的排水坡度；
3)电缆管连接时，管口应对齐，接缝应严密，不得有地下水和泥浆渗入。
●手工井的制作规范
?手工井应有良好的密封性能和防水性。
?手工井的深度至少大于电缆管深度10cm。
?手工井规格：0.5（长）*0.5（宽）*0.6（深）（单位米）；
?内壁水泥粉刷，底部敷设10mm碎沙石；
?手工井的设置原则：每30米电缆管之间至少设置1个手工井；在电缆管出现转弯角度大于电缆管直径的10%时必须设置手工井；2个手工井之间的电缆管不得多于2个转弯。
?手工井的开口大小确定以便于线缆敷设、杆件穿线及系统检测维修为依据，如：敷设光缆或手工井深度过大则应选择开口较大的手工井。
（3）杆件安装
●工程的施工要求
1)工程使用的原材料和器材必须符合下列规定：
?有该批产品的出厂质量检验合格证明书；
?有符合国家现行的有关标准的各项质量检验资料；
?对无质量检验资料的产品，或对产品检验结果有疑问的，均应重新进行
抽样，并应经有资格的检验单位进行检验，合格后方准使用。
2)基础的结构、材料要求如下：
?预制混凝土构件及现场浇筑基础混凝土使用的沙、石或卵石应符合国家标准。水泥的质量应符合现行国家标准，其品种与标号应符合设计要求。
每批水泥除必须取得出厂合格证明外，尚应有出厂日期。当水泥出厂超过三个月，或虽未超过三个月但保管不善时，必须补做标号试验，并按照试验后的实际标号使用。
●基础的浇筑规范
?制作预制混凝土产品用水，应使用饮用水、塘水。除设计有特殊要求外，可只进行外观检查不做化验。水中不得含有油脂，其上游亦无有害化合物流入，有怀疑时应进行化验；
?不得使用海水；
?基础混凝土浇灌后需用振捣棒振捣；
?基础浇筑混凝土使用C25混凝土；
?一般情况下，基础立杆前养护时间不应少于14天；
?养护时应用麻袋、草席、锯末或沙石进行覆盖，并及时浇水养护，以保证混凝土具有足够湿润状态。
●杆件的吊装要求
1)杆件组装时各构件的组合应牢固，交叉处有空隙者，应该装设相应厚度
的垫圈或垫板。
2)当采用螺栓连接构件时，应符合下列规定：
?螺杆应该与构件面垂直，螺栓头平面与构件间不应有空隙；
?螺母拧紧后，螺杆露出螺母的长度：对单螺母不应小于两个螺距，对双螺母可以与螺杆相平；
?必须添加垫片者，每端不宜超过两个垫片；
?螺杆和螺母均必须进行防锈处理，通常采用抹黄油或水泥浆覆盖。
?螺栓的穿入方向应符合下列规定：
A.水平方向由内向外
B.垂直方向由下向上。
注：个别螺栓不易安装时，其穿入方向可以变动。
3)杆件部件组装有困难时，应查明原因，严禁强行组装。个别螺孔需要扩
孔时，扩孔部分不应超过3mm。当扩孔需超过3mm时，应先堵焊再重新打孔，并进行防锈处理。严禁用气割进行扩孔或烧孔。
4)竖立允许偏差：立柱的倾斜度小于0.3%（全方位）。
5)水平允许偏差：横挑杆不得低垂，宜略微上扬，上扬角度小于5°。
（4）接地体安装
1)接地体顶面埋设深度应符合设计规定。当无规定时，接地体顶面从基础
坑底部向下不宜小于0.6米，接地体引出线应选用30×5扁钢，其长度须高于基础坑深0.3米。钢筋、角钢或钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药；
2)垂直接地体的间距不宜小于其长度的2倍。水平接地体的间距应符合设
计规定。当无设计规定时不宜小于5m；
3)接地线应防止发生机械操作和化学腐蚀。在与公路、铁路或管道等交叉
及其他可能使接地线遭受损伤处，均应使用管子或角钢等加以保护。接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施；
4)接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等；外取的
土壤不得有较强的腐蚀性；在回填土时应分层夯实；
5)接地电阻应不大于4Ω；
6)可通过以下几种方式减小接地电阻：如单套设备有多个接地装置，可使
用硬导线将各个接地装置并联；如单套设备只有一个接地装置，可在其附近再制作若干接地装置并联。
（5）设备安装
机箱安装
?控制机箱的安装位置尽量靠近信号机箱、交警岗亭、变电箱等方便获取电源、光缆资源的地方；
?当机箱安装在路边绿化带时，机箱门面向机动车道；
?当机箱安装在机非隔离带时，机箱门面向非机动车道；
?与其它机箱并排时，要求做到整齐、一致，包括机箱门的开关方向；
?车道机箱一般采用抱杆方式安装，安装高度不得小于1.5m。
●摄像机安装
?条件允许的情况下，摄像机要正对监控断面中央；
?车道摄像机安装位置不得偏出监控车道的分道线；
?要求使用配套的摄像机支架与抱箍，摄像机抱箍安装要紧固，摄像头大致对准抓拍位置，不允许摄像头下垂或者抬头；
?闪光灯安装位置应远离摄像机，并且安装遮光装置，减少光污染。
（6）线缆敷设
线缆敷设时严格遵照线缆配置表进行放线，线缆的根数、型号、线径、路由必须和线缆配置表一致。敷设时必须注意：
?杆件出孔处线缆预留1.5米~2.0米，绑扎在杆件上；
?手工井内线头预留长度为0.5米~1.0米；
?机箱内预留长度：机箱内预留 1.5米~2.0米；
?中间井内预留长度不得超过1.0米；
?线缆的两端做好标记，特别是线圈线、线圈馈线、信号传输线缆必须按车道、按方向进行标记，缆线上的标签应具有永久的防脱落、防水、防高温性；
?强电（220v）电源线统一采用三芯电源线，弱电（低压）信号线采用四芯或者二芯电源线；
?线缆路由中间不得出现接头，必须一根线缆敷设到位；
?敷设多条线缆的位置必须用扎带绑扎，并做出标识。扎带应保持相应间距，线缆扎带的绑扎不能太紧以免影响线缆的使用。
9.1.2高清电视监控系统施工方案
9.1.2.1系统概述
本项目将新建713套城市报警监控系统，采用新一代高性能、智能化200万像素一体化球型网络摄像机。
9.1.2.2球形摄像机安装
1、供电
为保证球机正常工作，供电电源不宜低于球机输入电压的标称值。布线时应强调强、弱电分开，以避免强电对弱电的干扰。
球机是否已获得足够的电力驱动可通过万用表测试，方法是在负载(球机)开启的情况下用万用表测量球机一端电源线的电压，观测电压是否在球机许可范围内。特别需要注意的是，室外球机在加热器启动或停止时，其消耗的功率相差甚远，对室外球机供电时一定要考虑在最恶劣环境下球机所需的最大供电功率。
当市电电压波动超出+5%～-10%范围时，应设交流稳压装置。
2、接地
球机的接地主要分为外壳接地和内部电气接地。
外壳接地主要用来防止静电积累、电气漏电等，室外球机还特别要加装外部防雷措施。
球机内部的数据线和视频线都做相应的接地处理，将球机内部的GND端与地线相连接，以确保设备有效接地。
4、防水
室外球机安装必须做防水处理。
对于悬吊式安装，球机与支架旋合处存在间隙。若遇雨雪天气，水会沿缝隙渗入内部造成危害。因此，安装时应采取防水密封措施，杜绝雨水等从螺旋接口处进入。
支架内为何会有水滴?一般来说，白天温度较高，立杆内的水汽进入支架。夜间温度降低时，水汽就会冷凝成水滴，凝聚在支架沿壁。当支架无倾斜设计，或反方向倾斜时，水滴会沿壁流入球机，造成危害。为减少水汽进入支架，可将支架与立杆结合处用橡皮泥或硅胶等进行密封处理。
5、散热
球机工作时的散热问题也必须要考虑。
9.1.2.3摄像机立杆、基础施工
（1）施工规范
工程使用的原材料和器材必须符合下列规定：
●有该批产品的出厂质量检验合格证明书
●有符合国家现行的有关标准的各项质量检验资料
●对无质量检验资料的产品，或对产品检验结果有疑问的，均应重新进行
抽样，并应经有资格的检验单位进行检验，合格后方准使用。
基础的结构、材料要求如下：
●预制混凝土构件及现场浇筑基础混凝土使用的沙、石或卵石应符合国家
标准。水泥的质量应符合现行国家标准，其品种与标号应符合设计要求。
每批水泥除必须取得出厂合格证明外，尚应有出厂日期。每批水泥除必
须取得出厂合格证明外，尚应有出厂日期。当水泥出厂超过三个月，或
虽未超过三个月但保管不善时，必须补做标号试验，并应按试验后的实
际标号使用。
●基础的具体的结构、尺寸参见设备安装图。下面列出《基础结构示意图》
●注：基础结构示意图中具体材料：8mm钢板、20mm钢筋、C25混凝土、
●碎石、3英寸PVC弯管。基础钢板上钢筋按M20标准攻丝，配镀锌螺丝
两个、平光垫圈和弹簧垫圈各一个。
混凝土浇筑用水符合下列规定：
●制作预制混凝土产品用水，应使用饮用水；塘水。除设计有特殊要求外，
可只进行外观检查不做化验。水中不得含有油脂，其上游亦无有害化合物流入，有怀疑时应进行化验；
●杆塔组立时各构件的组装应牢固，交叉处有空隙者，应该装设相应厚度
的垫圈或垫板。
当采用螺栓连接构件时，符合下列规定：
●螺杆应该与构件面垂直，螺栓头平面与构件间不应有空隙；
●螺母拧紧后，螺杆露出螺母的长度；对单螺母不应小于两个螺距，对双
螺母可以与螺杆相平；
●必须添加垫片者，每端不宜超过两个垫片。
●螺杆和螺母均必须进行防锈处理，通常采用抹黄油或水泥浆覆盖。
螺栓的穿入方向应符合下列规定：
●水平方向由内向外
●垂直方向由下向上。
注：个别螺栓不易安装时，其穿入方向可以变动。
●杆塔部件组装有困难时，应查明原因，严禁强行组装。个别螺孔需扩孔
时，扩孔部分不应超过3mm。当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防锈处理。严禁用气割进行扩孔或烧孔。
●杆件组立允许偏差：直线杆结构倾斜度小于0.3%
以下为杆塔安装场景示意图：
（2）杆件施工工程验收规范
●在施工班组自检的基础上，工程验收检查一般应按以下三个程序进行：
?隐蔽工程验收检查。
?中间验收检查。
?竣工验收检查。
隐蔽工程验收检查，应在隐蔽前进行。下列项目为隐蔽工程：
●基础坑深及地基处理情况。
●现场浇筑基础中钢筋和预埋件的规格、尺寸、数量、位置、保护层厚度、
底座断面尺寸以及混凝土的浇筑质量。
●基础浇筑过程中必须使用振荡器进行振荡，避免基础内出现气孔。
●预制基础中钢筋和预埋件的规格、数量、安装位置、立柱倾斜与组装质
量。
●导线或避雷线补修处线股损伤情况。
●接地体的埋设情况。
●中间验收检查应在施工班完成一个或数个分布项目(基础、杆塔组立、
架线、接地)后进行。中间验收检查包括下列项目：
?杆塔及基础
?基础地角螺栓距离偏差，同组地脚螺栓中心对立柱中心的偏移。
?结构倾斜度。
?各部件规格及组装质量。
?螺栓紧固程度及穿入方向。
?回填土情况。
?接地：
实测接地电阻值。
接地引下线与杆塔连接情况。
竣工验收检查应在全工程或其中一段各分部工程全部结束后进行。除中间验收检查所列各项外，竣工验收检查时尚应检查下列个项目：
●中间验收检查中有关问题的处理情况；
●障碍物的处理情况；
●杆塔上的固定标志；
●临时接地线的拆除；
9.1.2.4防雷接地要求
1)防雷与接地要求符合设计规定和规范要求，施工时将与土建施工密切配
合，根据地理环境和土质条件合理选择接地体的埋设位置和数量，确保
接地系统的可靠性。如果接地电阻超标，本投标人补接地极或采取降阻
技术措施。
2)接地线采用镀锌扁钢或利用电缆保护镀锌管，接地体采用镀锌角钢。扁
钢的搭接长度和焊接方法符合规范要求，角钢的长度和打入深度符合设
计要求。
3)低压和控制电缆的铠装层用PVC绝缘线或电缆密封装置接地。
4)所有电气设备的非导电金属外露部分都将可靠接地。
5)要作防静电接地的管道、钢结构和管廊将按施工图要求接地。
6)防雷保护符合IEC1024 的要求。
7)所有与屋外电缆连接的设备须加装避雷器，以防止设备由电力线、通讯
线或其它暴露于外的缆线引导雷击而受到伤害。每一条电源线进入外场
设备接线箱(盒)处，须装设过电压保护器，以保护设备避免遭线上可能
出现的各种瞬变、超压及雷击的损害。
8)接地汇流排安装将按照设计详图进行，引下线要求垂直，美观整齐。
9)接地系统安装完毕后，要测量接地网的连续性。保证接地网各连接点接
触良好，无中断现象。
10)断开接地网与接地极连接线，测量每个接地极接地电阻，填写记录并作
比较，对于接地电阻较大的接地极将作降阻处理。
11)接地网在回填土前必须作好隐蔽工程的检查，验收和签证工作，回填土
中不夹有石块，并要夯实。
9.1.3电力电缆敷设方案
9.1.3.1一般要求
1)在订货之前根据现场实际情况合理配盘，避免接头增加、浪费。
2)运到现场的电缆及材料均应核对其型号、规格符合设计要求，并有合格
证。检查电缆及材料外观无损伤和缺陷。
3)卸货和搬运作业时，均不得使设备或外来物体接触到电缆表面。
4)在任何情况下，均不得将电缆盘从所载运的车辆上推到地面上。
5)经切割的电缆两端应立即密封，以避免潮气侵入。
9.1.3.2电缆敷设前工作
1)根据电缆到货长度，敷设长度编制电缆分配表，分列各编号电缆的起点、
终点、长度及分配盘号。
2)电缆敷设前需对每盘电缆进行导通性和绝缘性检查，合格电缆方可敷设，
绝缘检查低压电缆用500VM 表测试，高压电缆作直流耐压试验。
3)电缆型号、规格等应符合设计要求，外观良好，保护层无破损。
4)电缆槽/托盘安装完，直埋电缆区域无土方开挖，电缆保护管预埋工作
已完成，导管中穿好铁丝。
5)设计一个合适的表格，记录每个电缆盘每次提取的电缆数量和剩余的电
缆数量。
9.1.3.3管内穿线
1)对穿管敷设的绝缘导线，其额定电压不低于500V。
2)不同回路、不同电压等级的导线，不穿在同一根管内。
3)同类照明的几个回路可穿入同一根管内，但管内导线总数不多于8根。
4)同一交流回路的导线穿于同一钢管内。
5)导线在管内无接头和扭结，接头设在接线盒（箱）内。
6)管内导线包括绝缘层在内的总截面积不大于管子内空截面积的40％。
9.1.3.4接头连接和终端连接
1)电力电缆终端头的制作，必须按制造厂提供的详图由熟悉制作工艺的人
员进行。低压电缆终端头采用绝缘胶带包扎密封。
2)电缆在最终连接前，进行导通性和绝缘性测试。
9.1.4通信光缆敷设方案
9.1.4.1光缆敷设
1)光缆将按实际长度铺设，铺设时不超过光缆厂家规定的牵引张力和弯曲
半径的要求。在铺设光缆之前，每个管道要用合适的方法清理。
2)光缆在人孔外十分清洁的环境中接续。光缆接续采用熔接法，光缆接头
应配有单独的接头护套。
3)备有备用光缆并装在光缆接头盒的托盘上，放在托盘上的光纤不应产生
微弯曲损耗。每根光缆在1310nm波长的接头损耗不超过0.ldB。
濮阳市电子警察系统实施方案
哈尔滨新中新电子股份有限公司 2010年8月23日 目录 1 项目简介 (4) 2 系统整体结构 (4) 3 闯红灯抓拍前端方案 (5) 3.1 前端系统组成 (5) 3.2 设备及电缆配置 (5) 3.3 施工注意事项 (7) 3.4 施工示意图及设备配置表 (8)
4 卡口超速前端方案 (10) 4.1 前端系统组成 (10) 4.2 施工注意事项 (13) 4.3 施工示意图及设备配置表 (12) 5 后台方案 (20) 5.1 后台系统组成 (20) 5.2 设备配置 (21) 5.3 后台软件 (27)
1 项目简介 濮阳市固定电子警察系统主要由47个路口的卡口式闯红灯抓拍设备、6个路段卡口+超速设备，通信设备以及配套的指挥中心软硬件系统组成。 卡口式闯红灯抓拍设备要求实现卡口功能、左转压黄线抓拍功能、闯红灯抓拍功能。 卡口+超速抓拍设备具备卡口功能、超速抓拍功能。采用单车道雷达测速及定位。 所有控制主机均安装在后台。 2 系统整体结构 机架式光端机 光端机 阵列 指挥中心千兆局域网 光 纤 违法数据库服务器 卡口工作站 录入比对服务器 Web服务器 卡口工作站维护工作站应用工作站 公安网 车管数据库服务器驾管数据库服务器 非现场执法系统黑名单数据库 安全接入平台 或网闸 高清 卡口数据库服务器 电子警察系统 IP SAN 通信转换 模块 R S 2 3 2 100Base-T 光端机 高清 地感 线圈车检器 通信转换 模块 R S 2 3 2 100Base-T 光纤 机架式工控机机架式工控机 R S 2 3 2 R S 2 3 2 机架式通信模块机架式通信模块 标清 卡口式闯 红灯抓拍 卡口+超 速抓拍
目录第1章概况 (229) 1.1项目背景 (229) 1.2建设目标 (229) 1.3系统设计依据及原则 (230) 231 233 233 233 233 237 244 244 244 244 3.4系统功能要求 (244) 3.5主要设备技术指标 (246) 第4章网络传输系统 (248) 4.1网络传输系统结构 (248) 4.2网络的选择 (248)
第5章系统主要性能指标 (249) 第6章系统关联与接口协议 (251) 6.1系统关联 (251) 6.2系统接口协议 (252) 第7章市政配套工程 (268) 268 268 269 269 269 270 270 271 273 274
第1章概况 1.1项目背景 近年来，随着经济社会的快速发展，XX的机动车和驾驶员拥有量迅猛增长，道路的增长幅度远远低于机动车及驾驶员数量的增长，交通参与者的交通法制意识参差不齐，道路交通设施的不完善，使道路交通管理工作难度越来越大。 建设“道路交通技术监控系统”，是全面提高公安交通管理水平、加强社会综合治安综合治理、强化交警管理责任制、建立长期有效的管理机制的重要举措，也是公安机关树立文明形象，提高交警素质，提高办事效率、工作透明度，加强社会监督，达到党和群众满意的需要，对于扭转交通管理消耗、疲于应付的被动局面具有不可估量的作用。
1.2建设目标 项目在XX的交通要道建设多功能闯红灯自动记录系统、视频监控手动违法抓拍取证系统等系统。系统建成后将在以上路段起到“一降两保”（降事故，保安全，保畅通）的作用，同时为交通管理部门提供重要的道路交通信息，为交通管理措施的制定提供参考数据；通过系统的车辆记录功能，还将为公安部门打击各类机动车犯罪行为提供重要线索，在打击涉及机动车犯罪行为方面起到重要作用。通过XX交警大队道路交通技术监控系统管理平台 1 2 3 4 5）发布卡口布控信息，配合相关部门收集违法资料； 1.3系统设计依据及原则 1.3.1主要设计依据 本设计遵循相关的标准和规范：
电子警察监控立杆 电子警察综述： 一个现代化的、全面的城市公共安全监控系统，应严格遵循《安全防范工程技术规范》（GB 50348-2004）和公安部有关3111工程的指导性文件等进行设计和实施。 城市主要干道交通状况监视，交叉路口“电子警察”管理，关口及收费站等信息采集等。随着中国汽车业的发展，随着人民生活水平的提高，道路交通状况越来越复杂，越来越拥挤，在电子监控的帮助下采集道路交通信息，成为制定和调整交通堵塞对策，保障道路交通顺畅的重要手段。 这说明室外监控涉及到我们生活的方方面面在室外监控中摄像机就要用到专用的摄像机立杆尤其是电子警察杆监控立杆要比较高的钢结构要求，我们主要来说一下。 电子警察抓拍监控杆建设要求 1、结合建设点的道路交通情况合理配置辅助支架、车辆感应与拍摄装置和辅助光源等。可全天候24小时 不间断地对所有违章的车辆进行自动拍摄；所拍摄图像包含车辆全部特征，并附加时间、地点和方向特征等信息。实现违章车辆抓拍。具备各类信息的数据库管理以及系统（含各功能模块及其电源）故障自动诊断和远程监控、远程维护等功能。2、支架（悬臂架或立柱）要符合有关技术规范标准和路口的实际情况，并提供相关的技术参数和达到的标准。支架横臂的高度应确保摄像机及辅助光源安装后离地净高度不少于6.0m。支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上（提供相关图纸），可抵御35m/s风速袭击。支架上应合理设置避雷装置和接口箱。具体要求如下：（1）电子警察弧形杆厚度：≥6mm。
（2）地面至悬臂杆中心线高度为：6.0mm。 （3）构件全部采用A3钢。 （4）杆件要求整体成形。 （5）焊条采用T42。 （6）所有钢构件都进行热镀锌防腐处理，紧固件表面：350/m2,其它为：600g/m。 （7）混凝土采用C20，基础规格不低于1500*1500*2200（mm），具体规格视路口情形定。 （8）所有各焊处必须满焊、牢固、不得虚焊，表面美观。 （9）弧形杆中心线与道路横向应保持水平。 （10）每套臂应有一根2.5m热镀锌接地棒，采用16mm2裸铜线和杆件连接，接地电阻为﹤10?。3、辅助光源应选用高效、节能、长寿命的LED冷光源灯具，功率不超过60W。不得采用光束与地面或水平线夹角小于75度等可能产生眩目，影响行车安全的光源或照射方式。辅助光源的电源应与车辆感应及拍摄装置的电源相对独立，可通过预置时间的方式由控制主机自动控制在夜间或白天光线不足时打开照明，白天光线充足时关闭照明。 3、车辆感应必须采用感应线圈检测方式。 4、选用高清晰度、低照度、稳定性好、具有动态抗逆光、背景光自动补偿、白平衡自动调整等功能的工业级摄像机，其配套的镜头应选用大孔径、快速自动光圈调整的专业镜头。摄像机应配置室外防护罩，要求无论白天与夜晚其所拍摄的车辆图像均须既能看清车辆全貌，又能看清车辆号牌。 5、工控主机必须选用高性能工业级控制机。根据各建设点的实际情况合理配置视频采集与控制装置，并留有适宜的扩展与升级余量。汉化界面，简单直观，操作方便。要求采用视频图像融合技术，提高车辆及车牌的抓拍率和识别率。各功能模块（包括运行参数等）可根据实际需要进行灵活配置与管理。可存贮不少于50万辆汽车图像信息，实现全自动刷新，循环存储。具备完善的系统管理（包括用户操作权限管理、黑客与病毒防治等）功能和软件支持。系统升级应在服务器端升级后，在客户端自动下载完成。 6、光缆、电源线缆等应一线到位，接、插件联接要可靠，电源线与信号线、控制线要明显分开。所有线缆应有明显可辨的编号或标识，其隐蔽部分、裸露或弯曲部分要求根据设备材料要求套管套护。各点的强弱电部分均必须合理配置防雷装置。线缆及管线的连接、排列、走向、弯曲与接地处理等应符合国家有关规范要求。 7、机箱、设备的防护等级不低于IP66要求，并具备防尘、防潮、防热、防雷、防鼠虫、抗干扰等功能。8、车辆感应与拍摄装置、工控机电源要求配备净化稳压电源。 9、每个路口机箱内预留所有全景视频接口，供道路监控视频输入用。 10、系统电气装置要求：系统安装有效的过载、漏电、短路保护装置及避雷装置，应在使用熔断器处清晰标出熔断电流的额定值，如有必要应使用易熔断器，以保护内部电路。 11、材料要求：系统各配件应采用防锈、防腐蚀、阻燃材料或做过防锈、防腐蚀、阻燃处理的材料。材料及结构设计强度应使系统具有足够的结构强度，能承受正常条件下的运输、安装、使用中的搬运。系统各配件内部的电路板材料等部件应进行防潮、防腐等处理。3机箱☆箱体双层隔热，设置温控装置，保证
濮阳市电子警察系统实施方案 哈尔滨新中新电子股份有限公司 2010年8月23日
目录 1项目简介 (3) 2系统整体结构 (3) 3闯红灯抓拍前端方案 (4) 3.1前端系统组成 (4) 3.2设备及电缆配置 (4) 3.3施工注意事项 (6) 3.4施工示意图及设备配置表 (6) 4卡口超速前端方案 (8) 4.1前端系统组成 (8) 4.2施工注意事项 (9) 4.3施工示意图及设备配置表 (12) 5后台方案 (14) 5.1后台系统组成 (14) 5.2设备配置 (15) 5.3后台软件 (19)
232 232 光纤 R S 232 R S 232 1 项目简介 濮阳市固定电子警察系统主要由 47 个路口的卡口式闯红灯抓拍设备、6 个 路段卡口+超速设备，通信设备以及配套的指挥中心软硬件系统组成。 卡口式闯红灯抓拍设备要求实现卡口功能、左转压黄线抓拍功能、闯红灯 抓拍功能。 卡口+超速抓拍设备具备卡口功能、超速抓拍功能。采用单车道雷达测速及 定位。 所有控制主机均安装在后台。 2 系统整体结构 卡口式闯 红灯抓拍 卡口+超 速抓拍 标清 地感 线圈 车检器 高清 100Base -T 通信转换 高清 100Base -T 通信转换 模块 光端机 模块 光端机 光纤 机架式光端机 电子警察系统 机架式通信模块 机架式通信模块 阵列 IP SAN 违法数据库服务器 卡口数据库服务器 机架式工控机 机架式工控机 录入比对服务器 车管数据库服务器 驾管数据库服务器 公安网 指挥中心千兆局域网 安全接入平台 或网闸 卡口工作站 卡口工作站 维护工作站 应用工作站 Web 服务器 非现场执法系统 黑名单数据库
视频电子警察系统的施工组织设计 （一）视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 （1）现场勘察 现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。 （2）工程设计 根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。 （3）基础施工 在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 （4）设备的安装与调试 待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线
圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。 （5）中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试。 （6）拍摄效果的调整 现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。 （二）视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件及监控摄像机时，需要登高设备：高架车或梯子等。 1、基础施工任务 基础施工具体工作包括以下几项： （1）开挖过路路面、敷设过街管道 （2）浇注辅助照明灯杆的混凝土基础。 （3）浇注摄像机杆混凝土基础。 （4）接线井的土建施工，混凝土基础与接线井之间的穿线管道施工及敷设。
电子警察的施工组织设计 (一)视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 (1)现场勘察 现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。 (2)工程设计 根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。 (3)基础施工 在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 (4)设备的安装与调试 待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。 (5)中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试。 (6)拍摄效果的调整 现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。（二）视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件
及监控摄像机时，需要登高设备：高架车或梯子等。 1、基础施工任务 基础施工具体工作包括以下几项： （1）开挖过路路面、敷设过街管道 （2）浇注辅助照明灯杆的混凝土基础。 （3）浇注摄像机杆混凝土基础。 （4）接线井的土建施工，混凝土基础与接线井之间的穿线管道施工及 敷设。 （5）灯杆、摄像机杆、安装附件（摄像机底座包箍、灯具紧固件）的机械加工 和制造。 （6）灯杆、摄像机杆的吊装。 2、基础施工要求 （1）照明灯杆的混凝土基础要求： 混凝土基础尺寸（具体工程参见相关图纸） 混凝土标号 （2）摄像机杆的混凝土基础要求： 混凝土基础尺寸（具体工程参见相关图纸） 混凝土标号 （3）灯杆、摄象机杆要求: 杆材尺寸、规格、加强筋结构（参见工程相关图纸） 杆材表面镀锌 杆件上必须留有进出线所用的预留孔
9.1.1高清电子警察系统施工方案 9.1.1.1系统概述 本项目将新建路口高清电子警察前端设备，主要涉及基础开挖、立杆架设与设备安装、接线调试等实施内容，涵盖立杆、机箱、摄像机、辅助照明设备、车检器以及通信端机等产品设备。前端采集子系统具备违法车辆抓拍功能模块、卡口车辆抓拍功能模块、交通违法行为录像功能模块、车辆特征识别功能模块、数据通信传输功能模块、异常自动诊断及自动恢复功能模块、防盗报警功能模块、数据防篡改功能模块以及前端数据存储功能模块等。还包含外场建设所需的相关附属内容，如供配电、防雷、接地等。 9.1.1.2电子警察设备布局 500万高清“电子警察”前端设备作为本系统的核心部分，它直接对监测区域的通行车辆进行监测，优秀的工程设备布局设计也是保证设备良好的应用效果的关键，本次项目采用几种设备布局如下： 路口总体设备布局示意图：
9.1.1.3主要设备定位 （1）摄像机定位 摄像机最佳安装位置在监控断面正中央。一个高清摄像机监控三条车道安装位置如图所示： 其它车道类型摄像机安装参照各布局示意图中所示。 （2）补光灯定位 补光灯与摄像机的水平距离不得小于3米。在条件允许前提下，补光灯最好正对车道安装。3根车道补光灯布局如下： 其它车道类型补光灯安装参照各布局示意图中所示。
（4）杆件的选型 杆件选型的基本原则： 立杆高度在没有特殊要求的情况下，要求杆件立柱离地面净高度为6.5米； 杆件横挑臂长度必须确保摄像机与补光灯的安装距离要求，保障抓拍效果。 根据车道的数量不同，结合车道的宽度，杆件横挑长度的选型参考如下表： 杆件横挑臂长度以现场实际勘查为准。 9.1.1.4 设备安装接线 目前，比较常用的线缆主要有以下几种： FVN19/0.32（1.5平方腊克线）：主要用于线圈敷设； RVVPS （4×1）、RVVPS （2×1）或RVVPS （4×1.5）、RVVPS （2×1.5）：主 要用于线圈信号馈线； RVV （3×1）或RVV （4×1）：用于电源信号、控制信号的传输； RVV （3×1.5）、RVV （3×2.5）或RVV （3×4.0）：主要用于主机箱电源进 线； 室外网线：用于摄像机视频传输以及控制信号传输。
电子警察系统施工组织设计方案
施工单位： 日期：2015-03-18 第一章项目概述 1.1 项目背景 随着机动车保有量的不断增加，交通违法行为日益增多，尤其是机动车闯红灯、超速等行为对行人和其他车辆带来重大安全威胁。电子警察系统目的在于通过现代的电子监控手段对闯红灯等违法行为，实现违法自动取证，从而缓解日益繁忙的交通管理与警力不足之间的矛盾，增加执法的覆盖范围，使执法行为不受气候、时间等因素的影响，对发现的违法行为及时处理，进一步规范城市交通秩序及驾驶员行为。 随着铜仁城市规模和人口数量逐步向大中型城市转变，随之而来的交通问题也变得尤为突出。利用先进的智能交通技术手段，建设智能电子警察系统将会对交通违法行为形成强大的威慑效果，可以促使广大驾驶员驾车时不敢稍有懈怠，遵章驾驶，交通安全得以提高，交通拥堵得以缓解，同时减轻了交通民警的工作强度，大大节省了用于纠违和处置突发事件的警力。 1.2 需求分析 《中华人民共和国道路交通安全法》中对以下违法行为进行了定义，这也正是本次闯红灯电子警察系统建设需要解决的核心问题： 违法代码 1301—机动车逆向行驶的； 违法代码 1302—机动车不按交通信号灯规定通行的；
违法代码 1042—机动车不按规定车道行驶的； 违法代码 1018—机动车不在机动车道内行驶的； 违法代码 1230—机动车违反禁止标线指示的； 违法代码 1025—遇前方机动车停车排队等候或者缓慢行驶时，在人行横道、网状线区域内停车等候的。 围绕着闯红灯电子警察系统建设需要解决的核心问题，铜仁市通过实际需求调研，梳理出主要需求如下： ?违法驾驶行为自动抓拍记录 系统应能清晰记录车辆经过路口时的照片，实现对多种违法行驶行为车辆的进行实时监视、抓拍、识别、记录保存，并附加绿灯卡口功能，清晰辨别车身、车牌号。自动详实记录机动车经过的地点、行驶方向、经过时间、号牌号码、号牌颜色、车辆类型等内容。 ?联网布控、实现对黑名单车辆的布控稽查 系统不仅可以实现对违法行为的抓拍记录处罚，还可以通过绿灯卡口功能实现对各种被盗抢车辆、交通肇事车辆等黑名单车辆可实现联网布控，发现可疑车辆可自动报警。并可以为 PGIS 平台提供接口和数据，通过图形化的方式直观显示车辆运行的路径。 ?多系统融合、更大发挥智能交通系统综合效果 电子警察系统可以实现与交通相关系统的对接和信息融合，与包括信号灯系统、诱导屏分布系统、视频监控系统、应急指挥系统等进行综合，实现交警对交通及车辆的综合智能化管理。 ?交通信息采集、优化交通流量 机动车的车型、车种等信息反映了道路交通流的车辆结构和组成，通过采集道路 3

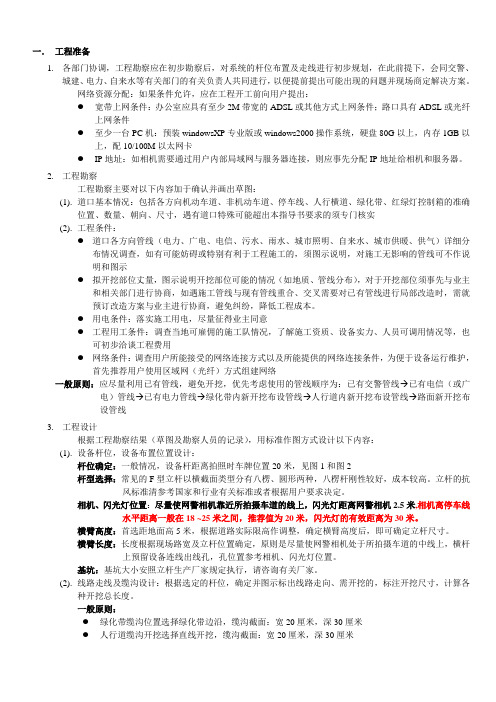

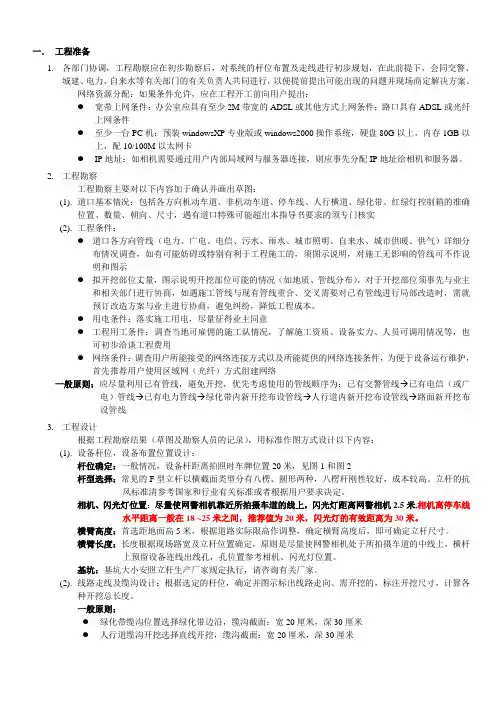

一、现场勘测 现场实地测量主要是为现场施工平面图提供准确的、科学的依据，为系统提供科学的保障，它是系统施工的第一步，其正确性直接关系到以后施工的难易，是施工预算的重要依据。工艺流程简图如下： 二、工程设计 根据现场实际测绘的平面图进行工程施工图设计，工程图设计按照施工图设计规范进行。 工程图完成以后，经甲方审核通过，即可按规定的日期首先进行基础施工。 三、基础施工 电子警察基础施工主要包括支撑结构基础施工、窨井施工、以及管道施工。它的好坏直接影响工程质量的好坏，是评估工程质量优良的重要依据，而且是电子警察 的关键步骤，在满足质量的前提下，还要尽量缩短工期，为下面的工序提供保障。工程流程简图如上。 四、注意事项： 1、基础定位对所要求开挖的基础坑要画好开挖线，对定位的点作好标记，以防开挖后破坏。 2、基坑挖方应始终保持良好地排水，软土地基应采用台阶式挖方，混凝土浇注之前基坑不应有积水。 3、混凝土浇注时要用振捣棒振捣，条件不允许时要用棒、铲彻底插捣以消除混凝土孔隙。 4、基础钢筋笼 钢筋笼下坑时要注意二个问题：一是注意预埋件地脚螺丝的摆放方向，要与图纸相对应；二是预埋件下坑后最上面一层底板要保持水平，可使用水平直尺进行校正。地脚螺栓要用碎布和牛油保护，免于锈蚀和人为破坏。 五、电子警察立杆的安装 1、立杆为6.0-6.5m高的立杆，采用底部直径为250mm，顶端直径为170mm的锥型钢管冷弯制成，外表镀锌，横臂向外挑出3.5-4米，顶部挑出横臂做有安装支架安装防护罩。 2、摄像机、电源安装在摄像机防护罩内，与补光灯一起安装在挑臂上。 3、补光灯采用特制补光灯，安装在挑臂上距防护罩0.5-1米处。 4、立柱下部采用法兰盘与混凝土基础联接地，脚螺栓M20，共8个。 5、安装时要做好安全工作，必要时请当地交警协助操作指挥交通。 6、安装时要保持竖杆与地面的垂直，按照施工图施工，对基础不水平的基础要用垫铁将它垫水平。 六、检测器线圈安装见线圈施工规范 七、电源线及信号线铺设 电源线和信号线一般采用埋设地铺设。电源线采用一根RVV 6×1.0mm2的电源线，其中两路为220V电源进线，另外四根为220V红灯信号，此线连接路
目录 第一章路口施工方案 (2) 概述 (2) 电子警察施工 (2) 主要设备材料技术规范 (2) 主要工序施工规范 (5) 第二章施工组织方案 (13) ２.1概述 (13) } ２. 施工安装规范 (13) ２. 工程范围 (14) ２. 工期 (14) ２.2项目团队 (14) ２. 施工组织成员及职责 (14) ２. 工作流程 (15) 资源计划 (15) 人力资源计划 (15) ( 设备材料供应计划 (16) 机械设备需求计划 (16) 仪器/仪表需求计划 (18) 施工进度计划 (18) 计划编制原则 (18) 编制依据 (18) 施工进度计划编制 (19) ~
第一章路口施工方案 概述 本工程中路口施工工作量大，工作面广，为保证工程质量和工程进度，必须对路口施工进行详细规划。选用合适的设备，制订规范的施工方案和施工组织。 路口施工主要包括：电子警察及相关设备安装、调试； 电子警察施工 路口电子警察的设备、材料包括：电子警察主机柜（内含抓拍设备）、摄像机及护罩、辅助灯光、立杆、支臂、穿线井、电缆管、电缆、电源箱、传输设备等。 施工范围包括：电缆沟挖填、电缆井制作、电缆管敷设、穿放电缆、立杆及机柜基础制作、立杆及支臂安装、摄像机及护罩安装、辅助灯光安装、传输设备安装、电源箱安装、主机柜安装、设备调试。 ~ 1.2.1 主要设备材料技术规范 1、主机箱基础
图8-1 主机箱基础 2、立杆及支臂 由于本工程中大部分路口的路面很宽，为了保证抓拍效果，支臂长度应在6-15米，为了防止因支架过长而造成摄像机抖动，立杆和支臂均采用八角锥型。 立杆与支臂采用法兰连接。 3、立杆基础 。
电子警察施工工艺 1. 施工方法及工艺标准 电子警察系统施工按照下列标准规范和要求中规定的施工方法及工艺标准严格执行： 《防雷及接地安装工艺标准》（322-1998） 《金属线槽配线安装工艺标准》（313-1998） 《钢管敷设工艺标准》（305-1998） 《安全防范工程程序要求》（GB-T75-94） 《建筑电气安装分项工程施工工艺标准》（533-1996） 《建筑与建筑群综合布线工程系统设计规范》（GBT/T 50311-2000） 《建筑与建筑群综合布线系统工程验收规范》（GBT/T 50312-2000）2. 路面施工 路面施工的主要施工工序：管道和立杆基础施工、环形线圈施工、布线及系统设备安装调试。 2.1. 管道和立杆基础施工 2.1.1.路口管道施工 路口管道施工必须遵守《建筑工程施工规范》和《市政工程施工规范》,施工时应符合以下要求: 开挖管沟应保证管道顶面与路面的净高不小于0.5米，在条件允许的情况下，须在管顶上敷设一层碎石混凝土保护层，以保证车辆碾过不会破坏管道； 开挖管道沟后要对管道基础进行压实处理，以防管道埋设后，受路面车辆碾压路基下沉使管道变形； 管道上的回填土必须每15CM分层夯实，最后路面恢复； 管道通入窨井的管口应伸出井壁3～5CM，同时管口除去各种毛刺；
敷设管道线之前应先清刷管孔； 管口与电缆间应衬垫铅皮，铅皮应包在管口上；在管道敷设在管沟前应预先穿入一根引线用的镀锌铁丝。 管道施工图 2.1.2.立杆基础施工 路口立杆基础必须遵守《钢筋混凝土施工规范》； 必须按照设计尺寸进行基础定位； 基础的钢筋笼应现场固定，同时确保钢筋笼的基础顶板平面保持水平，方法是用水平尺在基础顶板垂直两个方向测量，确保气泡居中； 防护罩立杆基础混凝土浇捣必须密实，确保混凝土无空鼓； 施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；
1 项目部组织机构 (2) 2 施工准备工作 (4) 3 施工组织安排 (4) 4 工程实施的时间计划安排 (5) 5 质量保证措施 (6) 6 安全管理................. 59 7 施工投入的设备清单
1项目部组织机构 电子警察系统工程施工管理推行项目经理负责制，由公司抽调技术水平高、思想素 质好、能力强的人员组成项目经理部，实施对工程的组织与指挥，其管理体系见图示。 项目监督 项目经理 采购经理 ____ 1 1 1 _______________________ ___________ 机械设计人员施工类人员硬件安装人员调试人员资料员板卡生产人员板卡设计人员外购专员1.项目部主要管理人员质量职责 1. 项目经理质量职责 （1）认真贯彻执行公司的质量方针、目标及分公司、工程部的有关规定 （2）参与合同评审，执行合同条款，确保项目达到合同的工期、质量要求。 （3）建立和完善项目部组织机构，明确各类人员职责并对其进行考核。 （4）主持项目部工作，对项目施工全面负责。 （5）负责质量策划活动的具体实施。 （6）参与工程与专业包方、劳务分包方的评价和管理。 （7）参与分部、单位工程质量检验评定的工作，参与最终竣工验收和服务。 2. 项目采购部经理 （1）认真贯彻执行公司的质量方针、目标。 （2）负责本项目外购和后勤质量管理工作。 （3）严格执行国家颁发的有关规范、标准规程及地方规定，加强管理、标准及有关技术资料的管理。 （4）熟悉设计意图，参加图纸会审、设计交底，做好图纸会审记录，负责设计变
更的施工签发。 对重大设（5）深入调查研究，一般工程设备冋题在自己职责范围内，自行解决; 备变更问题及时汇报工程处、分公司和监理公司；参加中间及竣工验收
第一章路口施工方案 １.1 概述 本工程中路口施工工作量大，工作面广，为保证工程质量和工程进度，必须对路口施工进行详细规划。选用合适的设备，制订规范的施工方案和施工组织。 路口施工主要包括：电子警察及相关设备安装、调试； １.2 电子警察施工 路口电子警察的设备、材料包括：电子警察主机柜（内含抓拍设备）、摄像机及护罩、辅助灯光、立杆、支臂、穿线井、电缆管、电缆、电源箱、传输设备等。 施工范围包括：电缆沟挖填、电缆井制作、电缆管敷设、穿放电缆、立杆及机柜基础制作、立杆及支臂安装、摄像机及护罩安装、辅助灯光安装、传输设备安装、电源箱安装、主机柜安装、设备调试。 １.2.1 主要设备材料技术规范 1、主机箱基础
图8-1 主机箱基础 2、立杆及支臂 由于本工程中大部分路口的路面很宽，为了保证抓拍效果，支臂长度应在6-15米，为了防止因支架过长而造成摄像机抖动，立杆和支臂均采用八角锥型。 立杆与支臂采用法兰连接。 3、立杆基础
图8-2 立杆基础 4、电缆井 图8-3 电缆井 5、电缆沟 本工程的电缆管敷设在路口，涉及柏油/水泥路面和普通路面（人行步道），两种路由的电缆管敷设图如下 普通路面电缆管敷设示意图：
图8-4 普通路面电缆管敷设图柏油/水泥路面电缆管敷设示意图： 图8-5 柏油/水泥路面电缆管敷设图１.2.2 主要工序施工规范 1、施工一般规定 1) 系统的工程施工应满足下列条件：
●设计文件和施工图纸齐全，并已会审和批准； ●施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要 求、施工质量标准； ●设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段 施工的要求； ●备有施工中的通讯联络工具； 2) 系统的工程施工前应对路口有关情况进行检查，符合下列条件方可施工。 ●路口道路施工建设完毕，具有明显的道路分割标记和停车线标记； ●信号机、信号灯设施齐全，且正常运转，红灯信号明亮； ●施工区域内能保证施工用电。 3) 施工前应对下列情况进行调查： ●施工区域内路口的现场情况和预留管道情况； ●使用道路及占用道路（包括横跨道路）情况； ●允许同杆架设的杆路及自立杆杆路的情况； ●敷设管道电缆和直埋电缆的路由状况，并对各管道标出路由标志； ●当施工现场有影响施工的各种障碍物时，应提前清除。 4) 施工前应对系统使用的材料、部件和设备按下列要求进行检查： ●按照施工材料表对材料进行清点、分类； ●各种部件、设备的规格、型号和数量应符合设计要求； ●产品外观应完整，无损伤和任何变形； ●有源设备均应通电检查各项功能。 ●施工中，应做好隐蔽工程的随工验收，并做好记录。 2、基础施工 1) 在基础施工前应按以下要求进行检查： 检查基础位置。基础位置处地下不应有上下水、煤气、供暖等管道，电力、通讯、光纤等线路通过，如有以上管线通过时，应争取按前端立杆位置的最低要求重新定位，仍不能避开时，要会同相关管理部门协商解决。定位机柜基础时，
电子警察的施工组织设计 一）视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程，它包括现场 勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 1）现场勘察 现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控 的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。 2）工程设计 根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工壬口 程量。 3）基础施工 在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 4）设备的安装与调试待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。 5）中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试。 6）拍摄效果的调整 现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。 二）视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I 型或 F 型。具体尺寸根
据现场情况来定。架设杆件及监控摄像机时，需要登高设备：高架车或梯子等。 1、基础施工任务 基础施工具体工作包括以下几项： 开挖过路路面、敷设过街管道浇注辅助照明灯杆的混凝土基础。 浇注摄像机杆混凝土基础。 接线井的土建施工，混凝土基础与接线井之间的穿线管道施工及敷 设。 灯杆、摄像机杆、安装附件（摄像机底座包箍、灯具紧固件）的机 械加工和制造。 灯杆、摄像机杆的吊装。 2、基础施工要求 1）照明灯杆的混凝土基础要求： 混凝土基础尺寸（具体工程参见相关图纸）混凝土标号 2）摄像机杆的混凝土基础要求： 混凝土基础尺寸(具体工程参见相关图纸) 混凝土标号 3)灯杆、摄象机杆要求： 杆材尺寸、规格、加强筋结构(参见工程相关图纸) 杆材表面镀锌杆件上必须留有进出线所用的预留孔 4)灯杆，摄像机杆，接线井等构件之间必须留有穿线所用 的铅丝。 5)走线地沟采用十字路口的专用走线地井。 6)立杆下部采用法兰盘与混凝土基础联接，地脚螺栓 采用M18的4根或6根。基础中预埋3寸护套管，用于穿线。 (7)接地柱采用45mn角钢，长度1500mm与地脚螺栓用钢
9.1.1 高清电子警察系统施工方案 9.1.1.1 系统概述 本项目将新建路口高清电子警察前端设备，主要涉及基础开挖、立杆架设与设备安装、接线调试等实施内容，涵盖立杆、机箱、摄像机、辅助照明设备、车检器以及通信端机等产品设备。前端采集子系统具备违法车辆抓拍功能模块、卡口车辆抓拍功能模块、交通违法行为录像功能模块、车辆特征识别功能模块、数据通信传输功能模块、异常自动诊断及自动恢复功能模块、防盗报警功能模块、数据防篡改功能模块以及前端数据存储功能模块等。还包含外场建设所需的相关附属内容，如供配电、防雷、接地等。 9.1.1.2 电子警察设备布局 500万高清“电子警察”前端设备作为本系统的核心部分，它直接对监测区域的通行车辆进行监测，优秀的工程设备布局设计也是保证设备良好的应用效果的关键，本次项目采用几种设备布局如下： 路口总体设备布局示意图： ?j?闯红灯电r??现址布崗示意图
9.1.1.3 主要设备定位 (1) 摄像机定位 摄像机最佳安装位置在监控断面正中央。一个高清摄像机监控三条车道安装位置如图所示: 其它车道类型摄像机安装参照各布局示意图中所示 (2) 补光灯定位 补光灯与摄像机的水平距离不得小于3米。在条件允许前提下，补光灯最好正对车道安装。3根车道补光灯布局如下:
其它车道类型补光灯安装参照各布局示意图中所示 (4)杆件的选型 杆件选型的基本原则: 立杆高度在没有特殊要求的情况下，要求杆件立柱离地面净高度为 6.5米; 杆件横挑臂长度必须确保摄像机与补光灯的安装距离要求，保障抓拍效果。根据车道的数量不同，结合车道的宽度，杆件横挑长度的选型参考如下表： 杆件横挑臂长度以现场实际勘查为准。 9.1.1.4 设备安装接线 目前，比较常用的线缆主要有以下几种: FVN19/0.32( 1.5平方腊克线)：主要用于线圈敷设； RVVP&4X 1)、RVVP&2X 1)或RVVP&4X 1.5 )、RVVP&2 × 1.5)：主要用 于线圈信号馈线； RVV(3× 1)或RVV(4× 1)：用于电源信号、控制信号的传输； RVV(3× 1.5 )、RVV(3× 2.5 )或RVV(3× 4.0 )：主要用于主机箱电源进线； 室外网线：用于摄像机视频传输以及控制信号传输
电子警察的施工组织设计 （一）视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 （1）现场勘察 现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。 （2）工程设计 根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。 （3）基础施工 在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 （4）设备的安装与调试 待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测
线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。 （5）中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试。 （6）拍摄效果的调整 现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。 （二）视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件及监控摄像机时，需要登高设备：高架车或梯子等。 1、基础施工任务 基础施工具体工作包括以下几项： （1）开挖过路路面、敷设过街管道 （2）浇注辅助照明灯杆的混凝土基础。 （3）浇注摄像机杆混凝土基础。 （4）接线井的土建施工，混凝土基础与接线井之间的穿线管道施工及敷设。 （5）灯杆、摄像机杆、安装附件（摄像机底座包箍、灯
电子警察的施工方案 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
电子警察的施工组织设计 （一）视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 （1）现场勘察 现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。 （2）工程设计 根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。 （3）基础施工 在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 （4）设备的安装与调试 待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。
（5）中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试。 （6）拍摄效果的调整 现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。 （二）视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件及监控摄像机时，需要登高设备：高架车或梯子等。 1、基础施工任务 基础施工具体工作包括以下几项： （1）开挖过路路面、敷设过街管道 （2）浇注辅助照明灯杆的混凝土基础。 （3）浇注摄像机杆混凝土基础。 （4）接线井的土建施工，混凝土基础与接线井之间的穿线管道施工及敷设。 （5）灯杆、摄像机杆、安装附件（摄像机底座包箍、灯具紧固件）的机械加工和制造。 （6）灯杆、摄像机杆的吊装。 2、基础施工要求 （1）照明灯杆的混凝土基础要求： 混凝土基础尺寸（具体工程参见相关图纸）
施工组织方案 1. 工程概况及编制依据 1.1 工程概述 工程名称：道路监控系统 工程概况：本案道路监控系统项目包括50个监控点集成、1个监控中心的建设。本项目按道路监控系统安全防范的实施规范，满足招标文件要求的系统，并且完成系统建设所需要的配套工作，包括但不限于以下部分： 1. 全套设备的采购和安装。 2. 系统安装、调试。 3. 线缆、辅材、备品、备件采购。 4. 配套线缆保护管的预埋以及线缆敷设。 5. 地下线管、基础施工时遇到的现状地下管线等设施、地面上建筑物、构造物及绿化的保护。 6. 工程开挖回填后的原状恢复。 7. 深化设计方案，提供设备详细清单，补充必要的施工图。 8. 工程项目挖沟埋管施工过程中，协调与施工相关的主管部门及业主的关系。 9. 工程相关报批手续的办理。 10.安全文明施工措施。 11.系统建设所需的运输、保险、劳务、保管及保修维护等所有相关工作。 12.建设方有权在建设过程中调整施工范围。 工程质量目标：达到国家《智能建筑工程质量验收规范》（GB50339-2003）中规定的合格标准，确保工程质量优良，争创优质工程。 道路监控系统工程所含的主要工作内容为：方案设计、深化设计、系统所有设备、器材、线缆及一切相应材料的供货、安装、调试、人员培训、验收交付、质保期服务等，包括但不限于以下几个方面： ①按照设计图纸、安装图纸、技术说明书，配合其他施工单位，深化施工图。 ②在规定的交货地点，会同发包方开箱验收，并保管货物。 ③将货物从交货地点运输至安装位置。 ④进入施工现场后进行监控系统的配线安装等工作。 ⑤施工前认真给施工班组进行施工技术及安全交底，做好材料、设备采购工作
交通监控施工方案方法 1.监控系统 （1）交通视频监视子系统 ①.系统概述 交通视频监控子系统由前端图像及数据采集单元、信号传输单元、中心控制单元等组成，主要是将各路口、路段现场的情况实时、快速地传输至中心控制单元，实现对各道路实景进行实时观察，起到对道路全方位的交通监控和管理功能。 ②.功能需求 a.满足道路交通管理对交通流实时观测的需要； b.通过对视频图像信息的存储记录满足事后对交通问题发生过程进行追溯的需要； c.实现视频图像信息的分析应用需求。 ③.布设原则 在交叉口每一进口道设置1台星光级高速球机，与卡口及电子警察共杆安装，实现对交叉口全方向覆盖 （2）交通信号控制子系统 ①.系统概述 交通信号控制子系统主要功能是通过自动调节交通信号灯配时方案，降低路段及交叉口停车次数和排队延误，充分发挥道路系统的交通效益。必要时可通过指挥中心人工干预，
直接控制交叉口信号机执行指定的相位操作，强制疏导交通。 ②.功能需求 a.信号机可最多容纳32路检测器，可任意设定为系统检测器，自动采集交通数据，包括：流量、占有率、平均车头时距等。 b.至少具备4个串行接口（两个RS-232C串行孔型DB25接口，其中一个用于连接通信网，一个用于系统调试；另两个为可编程接口）。 c.可实现本地控制方式包括手动控制、多时段定时控制、线协调控制、感应（线圈、视频）控制、方案选择控制、拥堵控制等；系统控制方式包括多时段定时控制、线协调控制、感应控制、方案选择控制、区域协调等。 ③.布设原则 具体的感应线圈布设位置以及交通信号系统应满足交警部门的管理需求。 a.两条次干路及以上级别道路相交形成的路口，应设置信号灯。 b.支路与其它各级道路相交形成的路口，当高峰小时交通量超过《道路交通信号灯设置与安装规范》（GB14886-2016）所列数值时，应设置信号灯。 c.未设置信号灯控制的路口，如需要提示驾驶人和行人注意瞭望、确认安全通过处，应设置闪光警示信号灯。 d.对于未设置信号灯控制的路口，应预埋管道，预留建设条件。 2.施工方法
目录 1 项目部组织机构 (2) 2 施工准备工作 (4) 3 施工组织安排 (4) 4 工程实施的时间计划安排 (5) 5 质量保证措施 (6) 6 安全管理 (59) 7 施工投入的设备清单 (9)
1 项目部组织机构 电子警察系统工程施工管理推行项目经理负责制，由公司抽调技术水平高、思想素质好、能力强的人员组成项目经理部，实施对工程的组织与指挥，其管理体系见图示。 1.项目部主要管理人员质量职责 1.项目经理质量职责 （1）认真贯彻执行公司的质量方针、目标及分公司、工程部的有关规定。 （2）参与合同评审，执行合同条款，确保项目达到合同的工期、质量要求。 （3）建立和完善项目部组织机构，明确各类人员职责并对其进行考核。 （4）主持项目部工作，对项目施工全面负责。 （5）负责质量策划活动的具体实施。 （6）参与工程与专业包方、劳务分包方的评价和管理。 （7）参与分部、单位工程质量检验评定的工作，参与最终竣工验收和服务。 2.项目采购部经理 （1）认真贯彻执行公司的质量方针、目标。 （2）负责本项目外购和后勤质量管理工作。
（3）严格执行国家颁发的有关规范、标准规程及地方规定， 加强管理、标准及有关技术资料的管理。 （4）熟悉设计意图，参加图纸会审、设计交底，做好图纸会审记录，负责设计变更的施工签发。 （5）深入调查研究，一般工程设备问题在自己职责范围内，自行解决；对重大设备变更问题及时汇报工程处、分公司和监理公司；参加中间及竣工验收。 （6）组织学习各项技术标准、技术规范、规程和技术管理制度，积极推广“三新”应用。 （7）负责纠正和预防措施的实施。 （8）组织收集质量信息，并按不合格品的严重程度分别向有关部门传递。 （9）制定与编制项目部需要收集的本工程设备记录清单。 （10）负责质量控制点，特殊过程以及分部工程质量记录清单。 （11）组织工程质量的定期检查，落实“三检”制度的实施与检查其记录。 3.项目机械设计人员质量职责 （1）认真贯彻执行本公司质量方针、目标和质量体系文件。 （2）认真审阅图纸，弄清设计意图，参加图纸会审。依据图纸尺寸做好设计、生产工作。 （3）做好分项工程及关键部位的技术交底，督促施工班组贯彻执行。 （4）组织隐蔽工程验收，做好施工日记和隐蔽工程验收记录。 （5）协助项目施工人员、调试人员等做好相关技术管理工作，对施工中发现的问题及时上报。 （6）及时收集、传递安装施工信息，及时解决施工中存在的问题。 （7）及时落实监理的指令，及时填写申报单和监理验收的签证。 4.硬件安装人员质量职责 （1）贯彻执行公司的质量方针、目标和质量体系文件。 （2）负责工程项目的施工质量监督管理，严格按照现行国家质量标准对工程设备进行的评定。 （3）参加工程的图纸会审、技术交底。 （4）参加进货检验、过程检验和最终检验，并对过程检验作出标识。
