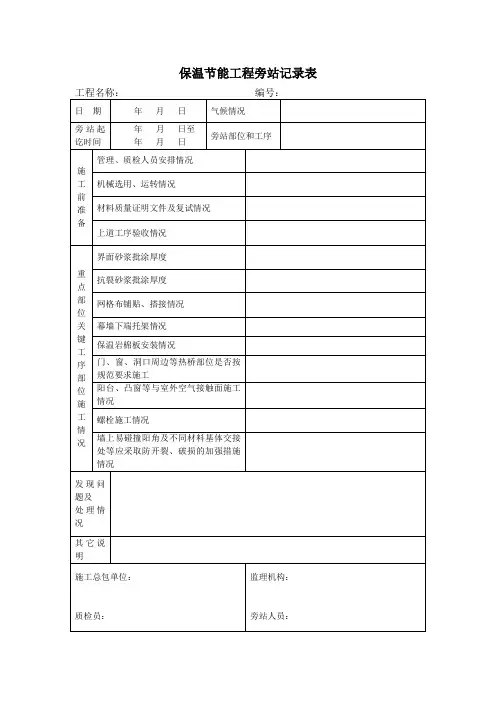

A.0.6旁站记录表
（外墙岩棉板保温旁站范例）
岩棉外墙保温系统施工注意事项 岩棉外墙外保温系统的性能岩棉外墙外保温系统采用粘结与锚拴、锚固相结合的方式，由粘结层、岩棉板保温层、锚固件、内置玻璃纤维网布的加固层及饰面层组成。 岩棉外墙外保温系统的性能： 主体结构正常位移应不致造成保温系统产生裂缝或空鼓，应采取措施防止在结构变形和不同材料连接处（如与窗连接处）形成裂缝； 系统应能长期承受自重而不产生有害的变形；系统应能承受正、负风压和风振的作用，安全系数应不小于1.5； 系统应能抵抗由温度、湿度变化而产生的应力，并保持稳定。无论夏季高温和冬季低温还是表面温度的骤然变化（例如太阳暴晒后突降暴雨、冻融等），都不得导致破坏； 岩棉外墙外保温系统在罕遇地震发生时，保温层不应从基层墙体上脱落；在正确使用和维护的条件下，岩棉外墙外保温系统的使用年限不应少于25年。 施工中应注意的问题 1、变形和应力岩棉外墙外保温系统一般可能产生以下两种变形：收缩变形，由于非周期性的室外空气影响，保护层材料硬化后产生收缩变形；温差变形，室外温度、表面吸湿系数、风速等是影响温差变形的主要因素。 岩棉外墙外保温系统应力的影响分三个阶段：粉刷施工后24小时左右，材料弹性比较大，应力不大；几个月左右，变形大，收缩严重；在使用阶段，几年后，应力相对比较稳定。考虑到上述情况的产生，外保温工程施工期间以及完工24小时内，基层及环境空气温度不应低于5℃。夏季应避免阳光暴晒，岩棉板安装上墙后应及时做抹面找平层。5级以上大风天气及雨天不得施工，雨期施工应做好防雨措施。 另外砂浆的抗压强度相对于其抗拉强度大得多，由于承受压力造成得裂缝破坏属于很偶然的情况，因此在施工中一般主要考虑平行于表面的拉应力产生的裂缝破坏。为了避免拉应力过于集中，在岩棉板铺设过程中，岩棉板之间不允许有超过2mm的缝隙，板缝要互相搓开成“T”型，在阴阳角互相“错板”。 这里还需要特别提到门窗洞口的外保温施工。在建筑立面上，门窗洞口的存在将立面自然分成水平、垂直的小块，这会造成应力集中，特别是在窗角处更为显著，裂缝极易在这些应力集中处产生，并不断延伸和加宽。过去一般的做法是在这些部位用钢丝网将岩棉板包角封边，窗角四周的岩棉板上还应增加一层钢丝网，以增加抵抗应力集中的能力。现在一些公司已开发出成熟的产品，如预制密封带、门窗连接线条等，可较为方便
外墙岩棉板保温专项施工方案 一．编制依据 (1)《建设节能工程施工质量验收规范》GB50411—2007 (2)《建筑工程施工质量验收统一标准》GB50300—2001 (3)《建筑装饰装修工程质量验收规范》GB50201—2001 (4) EN 13500《岩棉外墙外保温系统》 (5)《建筑外墙外保温系统用岩棉制品》（报批稿） (6) 《外墙外保温建筑构造图集》10J121 (7) 国家、地方、行业现行法律、法规 二．施工部署 1．施工准备 1.1外墙抹灰基层用1:3防水水泥砂浆整体找平，保证基面平整度偏差不超过3mm，并按照GB 50210-2001《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。 1.2根据现场实际情况，首先在外墙合适位置完成样板，验收合格并后方可进行大面积施工。 2．安全技术交底 进场施工前，对保温施工相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。 3．材料准备 所有原材料进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。 4.系统及材料性能指标
三、施工工艺 基层处理（防水砂浆）→配置胶粘剂→粘贴岩棉板→安装固定件→底层抹面砂浆（2遍）→耐碱网格布（2层）→面层抹面砂浆（1遍）→保温系统验收→饰面层施工 1.弹控制线、挂基准线 1.1从最高点排通线，每三层做一个节点，做到墙体垂直； 1.2根据建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等；1.3在建筑外墙大角（阴阳角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度。 2．粘结砂浆 2.1采用专用砂浆搅拌机，把胶粘剂和抹面胶浆粉料按配合比搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中； 2.2拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂； 3．基层上粘贴翻包网格布 3.1凡在粘贴的岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，具体部位包括：1）门窗洞口处；2）女儿墙收头处 3.2裁取300mm宽的标准型耐碱耐碱网格布条； 3.3需要做翻包处理的部位基层上抹出100mm宽2～3mm厚的粘结砂浆； 3.4抹好的粘结剂上铺设耐碱网格布条，并用不锈钢抹子均匀压入粘结剂内，压入宽度100mm，让剩下部分网格布甩出并保持清洁，待将来翻包用。 4．粘结剂
岩棉板外墙外保温的施工工艺 岩棉板外墙外保温的施工工艺 岩棉是以精选的玄武岩、辉绿岩为主要原料～外加一定数量的辅助料～经高温熔融喷吹制成的人造纤维～具有不燃、无毒、质轻、导热系数低、吸声性能好、绝缘、化学稳定性能好、使用周期长等特点～是国内外公认的理想保温材料。其主要类型有岩棉板、岩棉毡、岩棉带、岩棉管壳等。 按生产工艺分～岩棉板可分为沉降法岩棉、摆锤法岩棉和三维法岩棉。 不同类型岩棉的性能特点 岩棉具有防火、保温、易于切割等优良特性～是建筑吸声最常用的材料之一。但是由于岩棉表面无装饰性～而且会有纤维洒落～因此必须隐蔽使用。岩棉保温的施工工序主要有以下几点: 1.岩棉材料进场后必须有出厂合格证、检验报告单～进场后进行复试合格进行安装施工。 2.龙骨施工完毕后～在龙骨夹层中铺贴防火岩棉保温层～岩棉外保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成～作好外保温墙体的主要技术关键是:保温层与结构层以连接方式。 3.保温层与结构层连接方式:保温层与结构层的连接方式采用8*120膨胀螺栓方案固定～每块玻棉板6个胀栓～岩板厚度40、抹灰层15、为保证胀栓锚入结构层大于25～在钻头上做好标记～保证岩棉板厚度不出现负差～施工方法方便～耐火、安全可靠～而且也有较好的耐久性。 4.岩棉板的安装 1,岩棉板的排板要求:按标准整张幅面,规格:1000X600,进行自下而上沿水平方向横向按1/2板长交错铺贴。从墙体拐角处开始垂直交错连接固定板材～保证拐角
处顺直且垂直。阴、阳角处岩棉板交错互锁。门窗洞口四角处岩棉不得拼接～应采用整块岩棉板切割成形切口与板面垂直～墙面的边角处应用同样的保温板粘贴固定。 2,岩棉板使用前先设计好铺设方式。计算尺寸剪裁下料～剪裁边缘直线误差应小于5mm～拼缝不大于2mmm～板与板之间的缝隙用专用胶带粘接。 3,岩棉板铺设自上而下相互联接～岩棉板应按顺序铺设～当遇到门窗洞口时～应符合相关图集要求。 4,板面锚固及表面处理 锚固:在安装保温板锚固件的安装入结构墙深度不小于25mm。选用Φ8X120mm 的锚固螺进行锚固～采用电锤在外墙钻孔～孔径为10mm,孔深为120-130mm,含保温板厚度,～将塑料膨胀螺栓安装并坚固～使岩棉板与外墙面紧密结合。 锚固点紧固后应低于岩棉板表面1-2mm。锚固点的布臵方式:在岩棉板四角及水平缝中间均设臵锚固点。 锚栓件的安装纵向间距300mm～横向间距400mm～梅花形布臵～基层墙体转角处加密至间距200mm～并满足设计及相关标准的要求。 5(系统防水及特殊部位的处理 在遇到窗门洞口时～板材长度、宽度按墙体部位现场确定岩棉板的长宽, 防水防潮:每块岩棉板用塑料袋小包装～安装前检查塑料袋是否有破损～如有破损附加好的小塑料袋,在岩棉板施工完的顶部未挂石材打胶之前～用塑料布苫盖好～防止下雨渗漏于玻棉板内侧,岩棉板转角处裸漏玻棉板的部位～使用与面层同等材质的铝箔条粘贴牢固,石材接缝处打硅酮密封胶必须严密。 防止出现热桥。在结构每层梁上预埋铁件与主龙骨焊接～埋件此处是热桥～在每个边梁的内侧抹15厚硅酸盐水泥砂浆隔断热桥。
外墙外保温工程施工方案会签栏 工程名称 建设单位 监理单位 施工单位 外墙保温分包单位 编制人：年月日 分 包 单审核人：年月日 位 审 批 栏 批准人 :年月日 审核人： 总包单位 年月日
外墙保温施工方案
'' 目录 第一章工程概况 (2) 第二章编制依据 (2) 第三章施工准备 (3) 第四章施工工艺及方法 (6) 第五章施工验收 (14) 第六章质量管理体系与措施 (17) 第七章工程进度计划与措施 (20) 第八章安全文明施工管理体系与措施 (22)
1.1工程概况 1.2外墙保温设计概况 1 、涂料饰面外墙网织增强岩棉板保温系统，各层次做法见图 1.2-1 。 1、基层墙体； 2、找平层、粘接层； 3、网织增强岩棉保温板； 4、抹面层（ 160 级耐碱网格布一道）； 5、锚栓； 6、涂料饰面层。 图 1.2-1涂料饰面外墙外保温构造 第二章编制依据 施工图纸、设计变更及合同要求 《建筑外墙外保温用岩棉制品》GB/T 25975 一 2010 《建设节能工程施工质量验收规范》GB50411—2007 《建筑工程施工质量验收统一标准》GB50300—2013 《建筑装饰装修工程质量验收规范》GB50210—2001 《岩棉板外墙外墙外保温系统应用技术规程》DB34/T1859-2013 《外墙外保温建筑构造图集》10J121 《网织增强岩棉板薄抹灰外墙外保温企业标准》Q/SY 002-2016 《网织增强岩棉板薄抹灰外墙外保温工程技术导则》WZYMQD 001-2017 《网织增强岩棉板（安围板）保温系统图集》2017CPXY-J391
岩棉板外墙外保温系统 施工方案
1.工程概要说明 1.1工程概况 1、工程名称：亳州恒大翡翠华庭首期 2、工首期程地点：亳州市希夷大道及亳芍路交叉口 3、建设单位：亳州粤城置业有限公司 施工单位：合肥建工集团有限公司 1.2编制依据 由于外墙外保温材料的变化要求，各地区的标准不一，根据本地区的气候条件和工程建设特点，同时参照以下标准； (1)《建筑装饰装修工程质量验收规范》（GB50210） (2)《住宅工程质量通病控制标准》（DGJ-32/J16—2006） (3)《混凝土结构工程施工质量验收规范》GB50204 (4)《砌体工程质量验收规范》GB50203 (5)《建筑节能工程施工质量验收规范》DGJ32/J19 (6)《岩棉板外墙外保温工程技术规程》DJ/TJ08-2126-2013 (7)《建筑节能工程施工质量验收规范》GB50411-2007 (8)《上海市建筑产品推荐性应用标准》DBJ/CT151-2012 (9)《外墙外保温施工技术规程》JG144-2004 (10)《外墙外保温系统行业标准》JG158-2004 3.现场客观条件及本公司长年从事外墙保温的专业施工经验。
1.3外墙保温构造 本施工方案为岩棉板薄抹灰外墙外保温系统施工，采用40mm 岩棉板作为保温层，运用胶粘剂粘贴和锚栓固定相结合的工艺及基层墙体连接固定，并由抹面胶浆和增强型玻纤网布复合成抹面层，饰面层为幕墙。 2.基层墙面要求及处理 （1）系统对基层面要求 由于薄抹灰外墙外保温系统抹面层和饰面层的偏差很大程度上取决于基层，为保证保温工程的质量，保温层要求铺在坚实、平整的表面上，采用1:3水泥砂浆进行找平，表面不压光。基层面要求： A、水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓、无渗水。 B、基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。 C、基层面具一定强度，表面抗拉强度不小于0.5Mpa。 D、基层面无油污、浮尘或空鼓的疏松层等其他异物。 3.保温工程施工条件及准备 3.1施工条件 1. 基层墙面 按照 2的要求已验收合格，基层墙面应坚实平整，水泥砂浆找平层的平整度和垂直度应符合相关标准的要求，基层墙面及其水泥砂浆找平层已经按照规范要求验收合格。
岩棉板外墙外保温的施工工艺 岩棉是以精选的玄武岩、辉绿岩为主要原料，外加一定数量的辅助料，经高温熔融喷吹制成的人造纤维，具有不燃、无毒、质轻、导热系数低、吸声性能好、绝缘、化学稳定性能好、使用周期长等特点，是国内外公认的理想保温材料。其主要类型有岩棉板、岩棉毡、岩棉带、岩棉管壳等。 按生产工艺分，岩棉板可分为沉降法岩棉、摆锤法岩棉和三维法岩棉。 不同类型岩棉的性能特点 岩棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。但是由于岩棉表面无装饰性，而且会有纤维洒落，因此必须隐蔽使用。岩棉保温的施工工序主要有以下几点： 1.岩棉材料进场后必须有出厂合格证、检验报告单，进场后进行复试合格进行安装施工。 2.龙骨施工完毕后，在龙骨夹层中铺贴防火岩棉保温层，岩棉外保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成，作好外保温墙体的主要技术关键是：保温层与结构层以连接方式。 3.保温层与结构层连接方式：保温层与结构层的连接方式采用8*120膨胀螺栓方案固定，每块玻棉板6个胀栓，岩板厚度40、抹灰层15、为保证胀栓锚入结构层大于25，在钻头上做好标记，保证岩棉板厚度不出现负差，施工方法方便，耐火、安全可靠，而且也有较好的耐久性。 4.岩棉板的安装 1）岩棉板的排板要求：按标准整张幅面（规格：1000X600）进行自下而上沿水平方向横向按1/2板长交错铺贴。从墙体拐角处开始垂直交错连接固定板材，保证拐角处顺直且垂直。阴、阳角处岩棉板交错互锁。门窗洞口四角处岩棉
不得拼接，应采用整块岩棉板切割成形切口与板面垂直，墙面的边角处应用同样的保温板粘贴固定。 2）岩棉板使用前先设计好铺设方式。计算尺寸剪裁下料，剪裁边缘直线误差应小于5mm，拼缝不大于2mmm，板与板之间的缝隙用专用胶带粘接。 3）岩棉板铺设自上而下相互联接，岩棉板应按顺序铺设，当遇到门窗洞口时，应符合相关图集要求。 4）板面锚固及表面处理 锚固：在安装保温板锚固件的安装入结构墙深度不小于25mm。选用Φ8X120mm 的锚固螺进行锚固，采用电锤在外墙钻孔，孔径为10mm；孔深为120-130mm（含保温板厚度），将塑料膨胀螺栓安装并坚固，使岩棉板与外墙面紧密结合。 锚固点紧固后应低于岩棉板表面1-2mm。锚固点的布置方式：在岩棉板四角及水平缝中间均设置锚固点。 锚栓件的安装纵向间距300mm，横向间距400mm，梅花形布置，基层墙体转角处加密至间距200mm，并满足设计及相关标准的要求。 5．系统防水及特殊部位的处理 在遇到窗门洞口时，板材长度、宽度按墙体部位现场确定岩棉板的长宽； 防水防潮：每块岩棉板用塑料袋小包装，安装前检查塑料袋是否有破损，如有破损附加好的小塑料袋；在岩棉板施工完的顶部未挂石材打胶之前，用塑料布苫盖好，防止下雨渗漏于玻棉板内侧；岩棉板转角处裸漏玻棉板的部位，使用与面层同等材质的铝箔条粘贴牢固；石材接缝处打硅酮密封胶必须严密。 防止出现热桥。在结构每层梁上预埋铁件与主龙骨焊接，埋件此处是热桥，在每个边梁的内侧抹15厚硅酸盐水泥砂浆隔断热桥。 防火不燃岩棉铺贴完毕后检查玻棉板的锚固点、平整度及相连板块之间粘接质量，合格后方可进行干挂石材工作。
一、工程概况 工程名称: 建设单位： 设计单位 监理单位: 施工单位: 2．安全技术交底 进场施工前，班组长、劳务工人必须接受安全、技术交底教育。施工时严格按照安全、技术交 底的要求施工。 3．材料准备 3.1主要材料：50mm厚、密度170kg/m3岩棉板；8*120塑料膨胀锚固螺栓。 3.2 所有原材料均需提前准备小样交于业主确认，确认后移交至材料样品间封样。具备施工条件前
材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放 在指定场地。 2、厚硅 5、 岩棉板切割成形切口与板面垂直，墙面的边角处应用同样的保温板粘贴固定。板上下应错缝排列，错开距离1/2板长。嵌填用窄条岩棉板宽度不得小于150mm。 6、固定：岩棉板锚固件的安装入结构墙深度不小于25mm。选8*120mm的塑料膨胀螺栓锚固， 采用电锤在外墙钻孔，孔径为12mm；孔深为120mm（含保温板厚度），使岩棉板与外墙面紧密结合。锚固点紧固后应低于岩棉板表面1-2mm。锚固点的布置方式：在岩棉板四角及水平缝中间均设置锚固点。锚栓件的安装纵向间距300mm，横向间距400mm，梅花形布置，基
层墙体转角处加密至间距200mm，并满足设计及相关标准的要求。 锚固方式 洞口处理 阳角拼接 7、防雨、潮措施：在岩棉板施工完的顶部未挂石材打胶之前，用塑料布苫盖好，防止下雨渗漏于 岩棉板内侧； 五、质量标准 1 2 3 4 5 2.2 单体一整套系统检测报告。具体检测项目如下： 1）岩棉板：岩棉板的导热系数、密度、抗压强度或压缩强度、燃烧性能； 2）质量吸湿率应不大于1.0%。 3. 验收流程 施工队提报材料进场计划→材料进场（同时提供合格证、检测报告）→工程部组织现场抽查→根据 规范要求进行取样送检。 4．施工过程中隐蔽工程验收
垂直纤维岩棉板外墙外保温 施 工 方 案
编制单位: 编制人: 审核人: 编制日期: 2016年03月25日 一、编制依据： 1.1、《岩棉板薄抹灰外墙外保温系统应用技术规程》DBJ50/T-141-2012 1.2、岩棉板薄抹灰外墙外保温系统建筑构造DJBT-069-13J02 1.3、《外墙外保温工程技术规程》JGJ144-2008 1.4、《外墙外保温构造图集一》10J121 1.5、《建筑节能施工质量验收规范》GB50411-2007 1.6、该工程建筑节能设计图纸、施工合同及相关法律法规、质量规范要求 二、工程设计概况
本工程为外墙外保温，采用保温材料为垂直纤维岩棉板，燃烧性能为B1级。主墙体材料为烧结页岩多孔砖砌体，厚度为200.00mm。外墙由外至内构造为：水泥砂浆（8.00mm）+垂直纤维岩棉板（30.00mm）+厚壁型烧结页岩空心砖砌体（外壁厚≥25mm，孔排数≥7排，孔洞率≥45%）（200.00mm）+水泥砂浆（20.00mm）。岩棉板玻纤网格布聚合物砂浆做法外保温系统由界面砂浆、胶粘剂、岩棉板、塑料锚栓、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。首先基层处理完成后抹1~2mm界面砂浆，第二步粘结砂浆把岩棉板粘贴并用塑料锚栓固定在基层墙体上形成保温层，第三步在岩棉板面刮抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。保护层干燥后，再按设计要求进行饰面。 三、材料要求 3.1、岩棉板薄抹灰外墙外保温系统指置于建筑物外墙外侧的保温及饰面系统，是由岩棉板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网格布及涂料等组成的系统产品，其性能指标应符合下表要求：
外墙岩棉板保温专项施工方案 一．工程概况 林西县环保监测执法业务用房工程，外墙保温采用岩棉板外墙外保温系统。 二．编制依据 (1)《建设节能工程施工质量验收规范》GB50411—2007 (2)《建筑工程施工质量验收统一标准》GB50300—2001 (3)《建筑装饰装修工程质量验收规范》GB50201—2001 (4) EN 13500《岩棉外墙外保温系统》 (5)《建筑外墙外保温系统用岩棉制品》 (6) 《外墙外保温建筑构造图集》10J121 (7) 国家、地方、行业现行法律、法规 三．施工部署 1．施工准备 1.1外墙抹灰基层用1:3防水水泥砂浆整体找平，保证基面平整度偏差不超过3mm，并按照GB 50210-2001《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。 1.2 因外墙岩棉板保温尚未普及，为确保施工可行性，根据现场实际情况，首先在外墙合适位置完成样板，经检测单位检测合格并出具合格检测报告后，方可进行大面积施工。2．安全技术交底 进场施工前，总包单位负责对保温分包单位相关人员进行现场安全技术交底工作。施工
时严格按照安全技术交底要求进行。 3．材料准备 所有原材料进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。 4．系统及材料性能指标
试验项目 性能指标 标准拉伸强度（KPa ） (与岩棉) 原强度 ≥80,或破坏在岩棉内 耐水 侵水48h,干燥2h ≥30,或破坏在岩棉内 侵水48h,干燥7d ≥80,或破坏在岩棉内 耐冻融 ≥80,或破坏在岩棉内 抗压强度/抗折强度 ≤3.0 可操作时间 1.5--4.0 四、施工工艺 基层处理（防水砂浆） →安装固定件 →底层抹面砂浆（2遍）→耐碱网格布（2层） →面层抹面砂浆（1遍）→保温系统验收→饰面层施工 1.弹控制线、挂基准线 1.1从最高点排通线，每三层做一个节点，做到墙体垂直； 1.2根据建筑立面设计和外墙外保温技术要求，在墙面弹出窗水平、垂直控制线等；
安徽泽夏·XXXX工程 外 墙 保 温 专 项 施 工 方 案
一．工程概况 工程名称:XXXX 承建单位:安徽国信建设集团有限公司 监理单位:安徽恒泰工程咨询有限公司 XXXX工程位于包河区包河大道与繁华大道交叉口,为20层框剪结构,建筑高度72.6米,面积为15263.5m2,外墙保温原设计为35mm半硬质玻璃棉板,由于该保温材料目前无安徽省建设厅推广使用证,也为成熟的做法和标准图集,经上级主管部门同意变更为40mm岩棉薄抹灰外墙外保温系统。 二．编制依据 (1)本工程外墙外保温设计说明及设计变更文件 (2)《建设节能工程施工质量验收规范》GB50411—2007 (3)《建筑工程施工质量验收统一标准》GB50300—2001 (4)《建筑装饰装修工程质量验收规范》GB50201—2001 (5) EN 13500《岩棉外墙外保温系统》 (6)《建筑外墙外保温系统用岩棉制品》（报批稿） (7) 《外墙外保温建筑构造图集》10J121 (8) 国家、地方、行业现行法律、法规 (9) 工程合同等相关文件 三．施工部署 1．施工准备 1.1外墙抹灰基层用1:3防水水泥砂浆整体找平，保证基面平整度偏差不超过3mm，并按照GB 50210-2001《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。 1.2 外墙门窗安装、收口完毕。 1.3 外墙穿墙管道做法严格按照施工图纸预留，预埋U-PVC套管保证内外高差1cm，略突出外墙保温面层； 1.4 根据现场实际情况，在综合楼北山墙设置样板，经检测单位检测合格并出具合格检测报告后，方可进行大面积施工。 2．安全技术交底
岩棉板外墙外保温系统 施工技术规程 山东鲁阳股份有限公司 2011-11-01发布2011-12—01实施 1 / 14
岩棉板产品的应用设计 1 设计 1.1 一般规定 1.1.1 岩棉板外墙外保温工程设计应选用适宜的岩棉板外墙保温系统，不得更改系统构造和组成材料。 1.1.2 岩棉板外墙外保温工程的热工和节能设计应符合下列规定： 1 岩棉板外保温复合墙体的传热系数应符合现行山东省工程建设标准《居住建筑节能设计标准》DBJ 14-037或《公共建筑节能设计标准》DBJ 14-036的规定，其防潮设计应符合国家现行标准《民用建筑热工设计规范》GB 50176的规定。 2 保温层内表面温度应高于0℃； 3 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采取保温措施，上述部位应预留出保温层的厚度； 4 外保温系统应考虑金属固定件、承托件的热桥影响。 1.1.3 岩棉板外墙外保温工程应做好密封和防水构造设计，确保水不会渗入保温层及基层，重要部位应有详图。水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。在外墙外保温系统上安装的设备或管道应固定于基层上，并应做密封和防水设计。 1.1.4 岩棉板外墙外保温工程应做好系统在檐口、勒脚处的包边处理。装饰缝、门窗四角和阴阳角等处应设置局部增强网。 1.1.5 岩棉板外墙外保温工程设计图纸应绘制勒脚、窗口、凸窗、变形缝、挑檐、女儿墙、防火隔离带、挡火梁等特殊部位保温构造详图。 1.2 系统构造 1.2.1 岩棉板增强网薄抹灰外墙外保温系统由粘结层、界面剂、岩棉板、抹面层（内设耐碱玻璃纤维网格布）和饰面层构成。其基本构造见图1.2.2-1、图1.2.2-2。
一、工程概况 工程名称:阜南天筑大酒店外装饰工程 建设单位：阜南县天阜置业发展有限公司 设计单位：山东天幕装饰工程有限公司 监理单位:安徽省中瀚项目管理有限公司 施工单位:安徽大富装饰股份有限公司 本工程为安阜南天筑大酒店装饰工程，总建筑面积约43847.6平方米，其中地下建筑面积35110.24平方米。本工程为地下一层、裙房四层、主楼二十二层的框架核心筒结构。裙房石材幕墙内侧采用岩棉板外墙外保温系统。岩棉板厚50mm，密度100kg/m3；采用8*100锚固螺栓固定。主楼铝单板幕墙和玻璃幕墙内侧采用岩棉板外墙外保温系统岩棉板厚50mm，密度100kg/m3；采用8*100锚固螺栓固定。 二、编制依据 1、《阜南天筑大酒店酒店建筑施工图》 2、《阜南天筑大酒店外装修施工图》 3、《外墙外保温建筑构造（一）》（02J121-1） 4、《建筑装饰装修工程施工质量验收规范》（GB50210-2001） 5、《建筑节能工程施工质量验收规范》（GB50411-2007） 三、施工部署 1．施工准备 1.1 外墙砌体施工完成，局部凸出物处理完毕，基层经验收合格。
1.2 幕墙纵横向龙骨安装完成、外墙窗框安装完成、并做好收口施工。 1.3 在墙体上弹出岩棉板分隔线。 1.4 根据现场实际情况，在东侧一层做样板，样板施工完毕验收合格后进行大面积施工。 2．安全技术交底 进场施工前，班组长、劳务工人必须接受安全、技术交底教育。施工时严格按照安全、技术交底的要求施工。 3．材料准备 3.1主要材料：50mm厚、密度100kg/m3岩棉板；8*100塑料膨胀锚固螺栓。 3.2 所有原材料均需提前准备小样交于业主确认，确认后移交至材料样品间封样。具备施工条件前材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。 3.3 所有进场的材料，未报验或验收不合格，严禁用于施工。 NO NO
岩棉外墙外保温施工综合方案
目录 1、编制说明 2、工程概况及工程特点 3、施工部署 4、安装工程施工方案 5、施工验收 6、安全生产与文明施工
第一章编制说明 一、编制依据 1、原煤制气厂地块（一期）（）地块施工蓝图。 2、国家、省、市颁布的现行建筑结构和建筑施工、设备安装施工的各类规范、 规程、验评标准及有关技术规定。 3、省、市人民政府有关建筑工程管理、市政管理、环境保护等地方性法规及 规定。 4、建筑有限公司有关质量管理、安全管理、文明施工管理制度。 5、现行国家及省、市、行业的有关法规、规范的要求如下： (1)、《建筑工程施工质量验收统一标准》GB50300-2001 (2)、《建筑节能工程施工质量验收规范》GB50411-2007 (3)、《外墙外保温工程技术规程》JGJ144-2004 (4)、《建筑装饰装修工程质量验收规范》GB50210-2001 (5)、《墙体节能建筑构造》06J123 (6)、《民用建筑节能工程施工质量验收规范》DBJ32/J19-2006 (7)、《岩棉外墙外保温系统应用技术规程》苏JG/T046-2011 (8)、《建设工程项目管理规范》GB/T50326-2001 (9)、《建筑施工高处作业安全技术规范》JGJ80-1991 (10)、《建设工程安全生产管理条例》第393号国务院令 (11)、《建筑机械使用安全技术规程》JGJ33-2001 (12)、《安全防范工程技术规范》GB50348-2004 (13)、《建筑工程施工现场供用电安全规范》GB50194-1993 (14)、《施工现场临时用电安全技术规程》JGJ46-2005 二、编制原则 1、严格遵守现行的技术规范、施工规程和质量评定与验收标准。 2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。 三、编制目的
岩棉板施工工艺 1、 本工程为薄抹灰岩棉保温系统，由于岩棉板材料本身具有强度低、吸水率大、 憎水性强等特点，若岩棉保温系统构造不合理，保温饰面层未来存在鼓泡、塌陷等隐患，所以，必须对岩棉板两面抹涂界面剂、每隔300mm 安装盘型铆钉机设置双网 等必要德尔增强、防水措施，确保保温系统安全与稳定性。 2、 本项目为岩棉外保温系统且采用70mm 厚容重为160kg/m 3，因此对外墙抹灰 砂浆有较高的要求。外墙抹灰除应满足平整度、垂直度要求外，还要保证抹灰强度及与混凝土墙体的粘结强度，保证无空鼓、裂缝、起皮、起砂等质量缺陷。 3、 岩棉板自身容重较大因此对于粘接面积应达到百分之八十。岩棉板不易打磨 因此在控制平整度是应在粘结岩棉板时进行调整。对岩棉板收口部位加翻包网以保证粘结强度。阳角采用护角以保证阳角的顺直。 一、岩棉板外保温系统构造 1．涂料饰面岩棉板外墙外保温系统构造： 2．岩棉板外墙外保温系统的材料组成：
二、岩棉板外保温系统操作流程
三、岩棉外保温系统施工技术规程 1．对施工环境的要求 ●施工环境、基层及使用的材料的温度不低于+5Co。 ●不应在强风环境中或夏季高温阳光直射时墙面上施工,以避免外墙外保温体系在施工 过程中结皮而影响施工质量。 ●对尚未硬化的材料,应避免雨水的冲刷,必要时应对施工中的墙面加以保护。 ●在外墙外保温体系中应使用该公司提供或指定的配套材料,以确保材料的相容性及整 个体系的质量。 2．建筑物和外墙体的要求 ●墙体的湿度不应高于其与环境的平衡湿度。 ●墙体表面不得有污迹灰尘污或脂肪类物质。 ●墙体应达到设计要求的强度，特别是墙体表面应具有足够的附着力（≥0.3N/mm2）。●墙体应平整，平度整为：8㎜/2.0m(现浇混凝土墙体)；5㎜/2m（砖混墙体）。 ●内墙抹灰砂浆、水泥砂浆地坪应在外保温体系施工前完成，并达到干燥硬化的要求。 ●门窗框、水平设置的构件（如窗套预制窗套、穿墙管等），必须在外保温体系施工之前 安装完毕，外墙面设置的护拦、固定管道、空调等外挂件所用的支架也应预先安装完毕。 ●应避免在固定脚手架上施工。 ●对所有水平方向的构件（如跳檐、窗台板、女儿墙压顶、固定外墙面构件用的支架等） 都需预留外保温体系所需的施工厚度，并做相应的滴水槽（线）和防锈处理。 ●现浇混凝土对拉螺栓孔必须作聚氨酯发泡胶、JS防水涂膜处理。 3. 岩棉板外保温系统施工控制要点 （1）挂基准线 在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，基准钢线之间挂水平线，以控制保温板粘贴的垂直度和平整度。 （2）弹控制线 根据建筑立面设计和外墙外保温技术要求，在墙面上弹出外门窗水平、垂直控制线及伸缩缝、装饰线条等部位的水平、垂直控制线。 （3）镀锌角钢安装 根据合同要求，所有外墙窗口下方需安装50*50*3镀锌角钢，以加强窗口部位保温强
Q/JC 北京市建筑材料科学研究院企业标准 Q/JCJCY015-2011 岩棉板外墙外保温系统 External thermal insulation systems based on Therm Mineral
2011-3-1 发布2011-3-25 实施北京市建筑材料科学研究院有限公司发布
前言 本标准适用于新建、扩建、改建的居住建筑和公共建筑外墙外保温系统产品，组成系统的各种材料均由北京市建筑材料科学研究院配套供应。本企业按照岩棉板外墙外保温体系配套砂浆使用的特殊性，参考国内相关干混砂浆行业标准和企业标准，在北京市建筑材料科学研究院研究、生产、应用砂浆经验基础上，提出本企业标准。 本标准由北京市建筑材料科学研究院提出。 本标准起草单位：北京市建筑材料科学研究院。 本标准主要起草人：肖群芳李岩凌、张艳明
岩棉板外墙外保温系统 1范围 本标准规定了金鼎牌岩棉板外墙外保温系统配套产品的应用范围、术语、分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存。 本标准适用于新建、扩建、改建的居住建筑和公共建筑外墙外保温系统。 2规范性引用文件 下列标准中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这标准的最新版本。凡是不注日期的引用标准，其最新版本适用于本标准。 GB 8624-2006 建筑材料及制品燃烧性能分级 GB/T 5840-2008 矿物棉及制品试验方法 GB/T8811-1988 硬质泡沫塑料尺寸稳定性试验方法 GB/T 3186-2006 色漆清漆和色漆与清漆用原材料取样 JG 149-2003 膨胀聚苯板薄抹灰外墙外保温系统 JGJ 144-2004 外墙外保温工程技术规程 JC/T 992-2006 墙体保温用膨胀聚苯乙烯板胶粘剂 JC/T 993-2006 外墙外保温用膨胀聚苯乙烯板抹面胶浆 JC /T547-2005 陶瓷墙地砖胶结剂 DB11/T644-2009 外墙外保温技术规程 GB/T13480-1992 矿物棉制品压缩性能试验方法
忠县职业教育中心学生宿舍楼二期工程 外墙岩棉板保温监理实施细则 一、工程概况： １、工程名称：忠县职业教育中心学生宿舍楼二期工程 ２、工程项目建设地点：忠县职业教育中心 3、工程规模：建筑层高6层、建筑高度19.95米。 4、结构型式：框架结构 5、建设单位：忠县职业教育中心 6、地勘单位：中国华西工程设计建设有限公司 7、设计单位：重庆市金创建筑勘察设计有限公司 8、监理单位：重庆方正建设工程技术咨询有限公司 9、施工单位：重庆隆盛建设工程有限公司 10、忠县职业教育中心学生宿舍楼二期工程。于2015年11月16日开始施工。计划2016年8月30日交房投入使用，本工程实施时间较短，在施工过程中，极易造成施工单位为了盲目抢工期而忽视质量、安全管理，所以，在实施过程中，监理单位应着重协调好质量、进度、安全的相互统一。 二、编制依据. 1、本工程的施工合同、监理合同、监理规划； 2、本工程设计图纸及有关设计文件； 3、《建筑工程监理规范》（GB50319-2013） 4、《外墙外保温工程质量验收规范》GB50210-2001 5、《外墙外保温工程技术规程》JGJ -2004 6、《民用建筑节能工程施工质量验收规程》DGJ32/J19-2006 7、《建筑装饰工程施工质量验收规范》（GB50201-2013） 8、国家、省、市建设部门发布的有关文件。
三、监理组织形式： 忠县职业教育中心学生宿舍楼二期工程组织机构图 主要监理人员的配置 主要监理人员情况
四、监理工作的流程 五、外墙做法： （1）装饰面层。 （2）10厚抗裂砂浆复合热镀锌电焊网（塑料锚栓双向中距500固锚） （3）20厚粘结型胶水泥砂浆找平层。 （4）35厚岩棉板，胶粘剂粘贴。 （5）20厚1：3水泥砂浆找平。 （6）200厚加气砼砌块墙或砼柱。 六、监理工作的控制要点及目标值 （一）、施工方案的审批： 1、施工方案的编制和审批：
施工组织设计/（专项）施工方案报审表工程名称：编号：
第十标段 施工组织设计 2018年7月5日 一、工程概况 工程名称：
工程地点： 工程范围： 二、编制依据 (1)本工程外墙外保温设计说明及设计变更文件 (2)《建设节能工程施工质量验收规范》GB50411—2007 (3)《建筑工程施工质量验收统一标准》GB50300—2013 (4)《建筑装饰装修工程质量验收规范》GB50201—2001 (5)《外墙外保温工程技术规程》JGJ144－2008 (6)《外墙外保温》12YJ3-1 (7)《外墙外保温建筑构造图集》10J121 （8）国家《建筑工程施工质量验收统一标准》GB50300-2001 （9）国家《建筑工程装饰装修工程施工质量验收规范》GB50210-2001 （10）国家《合成树脂乳液砂壁状建筑涂料》JG/T24-2000 三.基面处理： 1.旧涂料墙面的处理 基层村料为旧涂料基底时，会影响粘结剂的粘结作用，要将墙面上的灰尘、污垢、已粉化的涂料和腻子层等妨碍粘贴的物质清除干净。用机械方法进行铲除，首先清除空鼓、粉化、疏松的部分，再大面积进行铲除，露出水泥砂浆的基层墙体。 2界面剂 用滚子或扫帚蘸取界面剂，均匀涂刷于基层表面，以覆盖基层为准。施工形成1～3mm凹凸状砂浆涂层，不得有脱落和空鼓。 3平整度找平 平整度误差过大的，会影响粘贴面积，从而为工程质量埋下隐患，因此必须适当找平,找平时不能使用普通的水泥沙浆，应所有专用的聚合物修补砂浆。 基底平整度应符合下表的标准
5基底的要求 1.5.1处理完后基底要求牢固、干燥、清洁、平整，表面不应有污迹、灰尘、油污、挂浆等疏松物。 1.5.2墙体的湿度不应高于其周围环境的平均湿度。如有墙体的湿度高于其周围环境的平均湿度的情况不能进行施工，等待湿度降下后才能施工。 1.5.3基层墙面采用以上方法处理后，按施工规范粘贴在墙面上，自然干燥14天后，做拉拔试验，抗拉强度>0.1Mpa，破坏部位应为保温层，如果是墙体基层破坏，则必须对墙体基层重新处理。 四、施工部署 3.1施工准备 （1）外墙抹灰基层用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm，并按照《建筑装饰装修工程质量验收规范》GB50210-2001中关于一般抹灰工程的质量要求进行验收。 （2）水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓。 （3）基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。 （4）基层面无油污、浮尘或空鼓的疏松层等其他异物。 （5）外墙门窗洞口收口完毕。 3.2安全技术交底 进场施工前，施工部门组织技术、质检、安全部门对负责施工的相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。
岩棉板外墙外保温 施工方案
一、工程概况 工程名称: A栋银行卡增值服务软件研发中心等8项 建设单位：北京中天银和投资有限公司 设计单位：北京东方华脉工程设计有限公司 监理单位:北京银建建设工程管理有限公司 施工单位: 河北建设集团有限公司 工程概况：本工程为瓷板幕墙工程，总建筑面积约75230㎡。设计采用岩棉板外墙外保温。岩棉板厚50mm，密度100kg/m3的玄武岩棉。 二、编制依据 1、《外墙外保温建筑构造（一）（ 02J121-1） 2、《建筑装饰装修工程施工质量验收规范》（GB50210- ） 3、《建筑节能工程施工质量验收规范》（GB50411- ） 三、施工部署 1．施工准备 1.1 玄武保温岩棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。可是由于保温岩棉表面无装饰性，而且会有纤维洒落，因此必须隐蔽使用。 1.2外墙砌体施工完成，局部凸出物处理完毕，基层经验收合格。 1.3 在墙体上弹出岩棉板分隔线。 1.4 根据现场实际情况，在一层做样板，样板施工完毕验收合
格后进行大面积施工。 2．安全技术交底 进场施工前，班组长、劳务工人必须接受安全、技术交底教育。施工时严格按照安全、技术交底的要求施工。 3．材料准备 3.1主要材料：岩棉规格为1200*600mm 厚50mm 、密度100kg/m 3岩棉板；8*100塑料膨胀锚固螺栓。 3.2 所有原材料均需提前准备小样交于业主确认，确认后移交至材料样品间封样。具备施工条件前材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。 3.3 所有进场的材料，未报验或验收不合格，严禁用于施工。 四、施工工艺
一、工程概况 工程名称: A栋银行卡增值服务软件研发中心等8项 建设单位：北京中天银和投资有限公司 设计单位：北京东方华脉工程设计有限公司 监理单位:北京银建建设工程管理有限公司 施工单位: 河北建设集团有限公司 工程概况：本工程为瓷板幕墙工程，总建筑面积约75230㎡。设计采用岩棉板外墙外保温。岩棉板厚50mm，密度100kg/m3的玄武岩棉。 二、编制依据 1、《外墙外保温建筑构造（一）（02J121-1） 2、《建筑装饰装修工程施工质量验收规范》（GB50210-2001） 3、《建筑节能工程施工质量验收规范》（GB50411-2007） 三、施工部署 1．施工准备 1.1 玄武保温岩棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。但是由于保温岩棉表面无装饰性，而且会有纤维洒落，因此必须隐蔽使用。 1.2外墙砌体施工完成，局部凸出物处理完毕，基层经验收合格。 1.3 在墙体上弹出岩棉板分隔线。 1.4 根据现场实际情况，在一层做样板，样板施工完毕验收合格后进行大面积施工。 2．安全技术交底 进场施工前，班组长、劳务工人必须接受安全、技术交底教育。施工时严格按照安全、技术交底的要求施工。 3．材料准备 3.1主要材料：岩棉规格为1200*600mm厚50mm、密度100kg/m3岩棉板；8*100塑料膨胀锚固螺栓。 3.2 所有原材料均需提前准备小样交于业主确认，确认后移交至材料样品间封
样。具备施工条件前材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。 3.3 所有进场的材料，未报验或验收不合格，严禁用于施工。 四、施工工艺 1、 工艺流程 基层处理→弹线分隔→裁切、下料→预拼接、安装→钻孔、塑料膨胀螺栓固定→检查验收 2、 施工前，将基层管道口、预留洞等封堵严密，凸出物清理完毕，外漏钢筋头 割除。 3、 按照岩棉板规格1200*600mm 进行排版，弹线分隔。 4、 按照弹线分隔进行裁切，剪裁边缘直线误差应小于5mm ，拼缝不大于3mm 。 五、安装要求 1、龙骨施工完毕后，在龙骨夹层中铺贴防火玻璃棉保温层，保温岩棉外保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成，作好外保温墙体的主要技术关键是：保温层与结构层以连接方式。 2、保温层与结构层连接方式：保温层与结构层的连接方式采用8*100mm 蘑菇胀栓方案固定，每块玻棉板6个胀栓，保温岩棉厚度50mm,为保证膨胀螺栓锚入结
精心整理岩棉外墙外保温工程 施 第五章外墙外保温施工方案 第六章施工组织措施 第七章外墙外保温质量验收 第一章编制依据 本施工方案编制依据： 1、国家现行外墙外保温施工及验收规范。
2、类似工程的施工总结经验及技术成果和同行业技术标准。 3、有关国家方针、政策及省市有关地方性法规。 4、《建筑工程施工质量验收统一标准》（GB50300-2001） 5、《建筑装饰装修工程质量验收规范》（GB50210-2001） 6、《建筑节能工程施工质量验收规范》（GB50411-2007） 7、《居住建筑节能设计标准》（DBJ14-037-2006） 8、 9、 10 1 2、 2.1 2.2 2.3 2.4找平层应与墙体粘接牢固，不得有脱层、空鼓、裂缝。 2.5洞口尺寸、位置应符合设计要求和质量标准。伸出墙面的预埋件、连接件应按外墙外保温系统厚度留出间隙。 2.6各类材料进入现场必要时应进行复检，对材料的质量和性能进行抽样检查。2.7根据现场实际情况做样板，样板施工完毕验收合格后进行大面施工。 2.8保温施工脚手架或电动吊篮安装完毕，经调试运行安全无误、可靠，满足施工作
业要求，并配备专职安全检查和维修人员。 2.9施工环境温度不应低于5℃，不宜在5级以上大风气候条件下施工，如需施工需有防风措施。不应在烈日暴晒下施工，以避免材料在施工过程中失水过快而出现毛细裂缝。严禁雨天、雾天施工，雨期施工应做好成品及现场的防雨措施。 2.10确保施工用水、用电。 第三章主要施工机械设备 施工机具的准备
第四章 施工材料指标 1、岩棉 23
