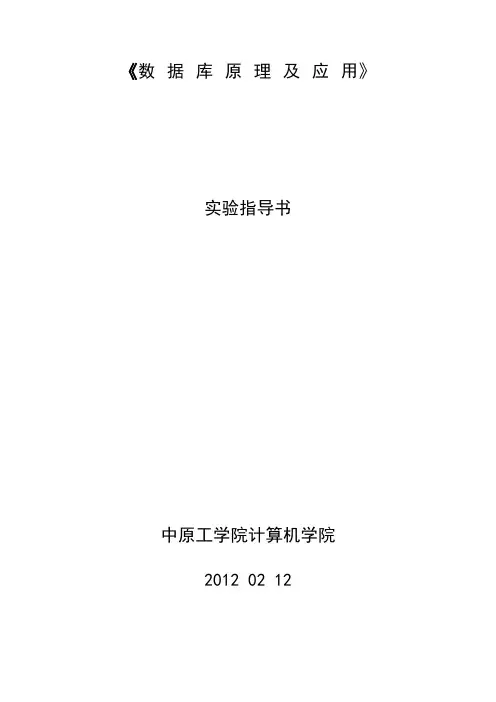

《数据库原理及应用》实验指导书——实验4 数据库视图的定义及维护
一．实验目的：掌握视图的定义与维护操作，加深对视图在关系数据库中作用的理解。二．相关知识：视图是根据子模式建立的虚拟表。一个视图可以由一个表构造，也可以由多个表构造。利用企业管理器和视图创建向导进行创建，查看和修改视图就如同对表的操作一样，非常容易。
三．实验内容
本实验的主要内容是：
1）创建和删除视图
2）查询和更新视图
具体完成以下例题。
例1 建立计算机系学生的视图。
例 2 建立计算机系学生的视图，并要求进行修改和插入操作时仍须保证该视图只有计算机系的学生。
例3 建立计算机系选修了’1’号课程的学生视图
例4 建立计算机系选修了’1’号课程且成绩在90分以上的学生视图
例5 定义一个反映学生出生年份的视图
四．实验步骤
1．创建视图：下面利用了SQL Server中提供的视图创建向导，来实现例1（建立计算机系学生视图）。
1）打开企业管理器，确认服务器，打开数据库文件夹，选中新视图所在的数据库（此例为学生课程数据库）。
2）选择菜单：[工具]|[向导]
3）在如图1所示的向导选择对话框中，单击数据库左边的“+”号，使之展开。
选择“创建数据库向导”项，单击“确定”。
图1 向导选择对话框
4）进入创建视图向导后，首先出现的是欢迎使用创建视图向导对话框，其中简单介绍了该向导的功能。单击“下一步”后，就会出现选择数据库对话框。
5）在选择数据库对话框中，选择视图所属的数据库。本例的数据库为“学生课程”。
单击“下一步”按键，则进入选择表对话框。
6）在选择表对话框中，列出了指定数据库中所有用户定义的表。用户可以从中选择构造视图所需的一个表或者多个表，被选中的表成为构造视图的参考表。选择构造视图参考表的方法是：用鼠标单击表后的“包含在视图中”列，使复选框为选中状态。单击“下一步”按键，则进入选择对话框。
7）列选择对话框中以表格形式列出了创建视图参考表的全部属性，每个属性占表的一行，创建视图参考属性可以在表格中选出。选择视图参考属性的方法是用鼠标单击属性名后边的“选择列”列，使复选框为选中状态。单击“下一步”
按键，进入创建视图的定义限制对话框，如图2所示。
图2 定义限制对话框
8）在定义限制对话框中，输入表的连接和元组选择条件。单击“下一步”按键，出现视图名对话框。
9）在输入视图名对话框中输入所建视图的标识名。本例的视图名为“计算机系学生”。单击“下一步”按键，则出现视图创建完成对话框。
在完成对话框中给出了根据前面对话框输入的内容译成的SQL语句。可以认
真阅读该SQL语句，如果发现与要求有不符合之处可以直接进行修改。
确认无误后单击“完成”按钮。随后出现一个通知用户已成功创建视图的信息
框，单击“确认”按钮后，整个创建视图工作就完成了。
2．查看和修改视图
视图创建好后，就可以利用它进行查询信息了。如果发现视图的结构不能很好地满足要求，还可以在企业管理器对它进行修改。
在企业管理器中修改视图结构需要首先选择服务器，数据库，并使数据库展开，然后用鼠标右击要修改的视图，在弹出的菜单上选择“设计视图”项，则弹出一个视图设计对话框，如图3所示。当对其修改完毕后关闭窗口，新的视图结构就会取代原先的结构。
3．将查询需求用SQL语言表示；在SQL查询分析器的输入区中输入SQL查询语句；
设置查询分析器的结果区为Standard Execute（标准执行）或Execute to Grid（网格执行）方式；发布执行命令，并在结果区中查看查询结果；如果结果不正确，要进
行修改，直到正确为止。
