爆破压力测试仪-水压爆破试验机
设备图片
一、产品简介

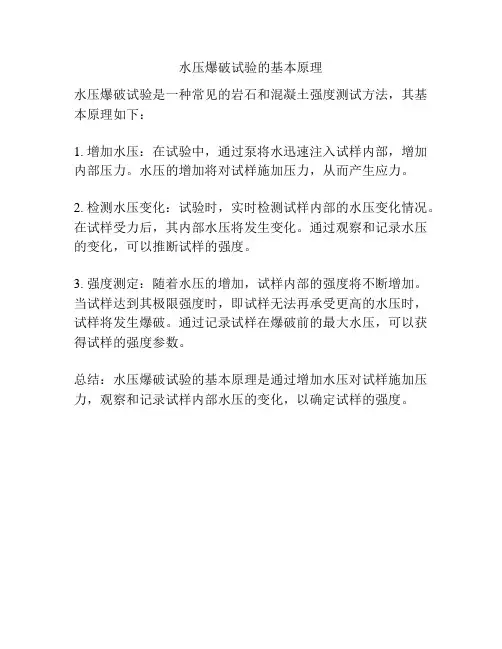

思明特爆破压力试验机采用自动化控制系统，爆破实验装置广泛用于各生产机构，检测机构。主要用于0~300Mpa的水压爆破试验，用于测定热塑性管材、复合管材（PP-R、PP-B、PP-A、PE、PE-X、PVC、PVC-U、PVC-C）、胶管、软管、阀门、容器在长时间恒定内压和恒定温度下的耐压破坏时间或瞬时爆破的最大压力值。能够满足各种汽车软管、胶管、空调管、汽车总成的出厂检验，并同时能够满足上述产品的耐压、爆破性能试验。
二、爆破压力测试仪的技术参数

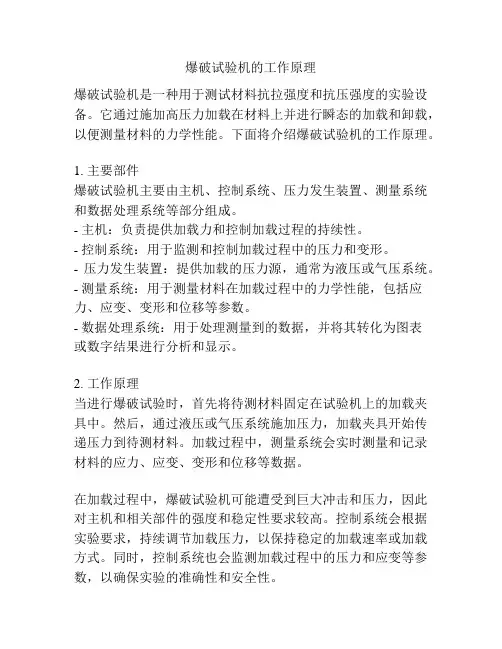

思明特爆破压力测试仪采用自动化控制系统。控制方式采用自动化仪器控制台，爆破试验机全程采用自动控制设备
1.试验介质：水、油、乳化液
2.压力测试范围：0—300Mpa，根据客户实际需求，选择相对应的
压力。
3.驱动气压范围：0.1~0.69Mpa。
4.最大耗气量：1m3/min
5.控制精度：试验压力上限的+2% ，下限的-1%
6.试样安装方式：手动或自动夹紧
7.压力值分辨率：0.1Mpa
8.电脑实时显示压力曲线，打印报告，保存数据。
三、爆破压力测试仪的特点
1.配备思明特气体驱动自动增压泵，可轻松实现输出压力可调可控。
2.所有承压配件都采用国际知名品牌。
3.试验压力控制精确。
4.液压部件全部为不锈钢材质，使用寿命长。
5.电脑控制显示器显示界面，简单直观，操作简单，可手动操作也
可全自动控制。
6.技术先进，设计合理
四、设备控制方式
爆破压力测试仪分为手动控制与自动控制两种方式。
爆破检测装置质保一年。
五、典型应用
?汽车软管类：转向管、胶管、空调管、燃油管、冷却水管、散热
器
?工程液压软管、容器、阀门、管路
?航空软管和管汇
?暖风软管、空调滤芯器软管、涡轮增压系统软管
?其他硬管或接头以及汽车刹车泵、缸体
