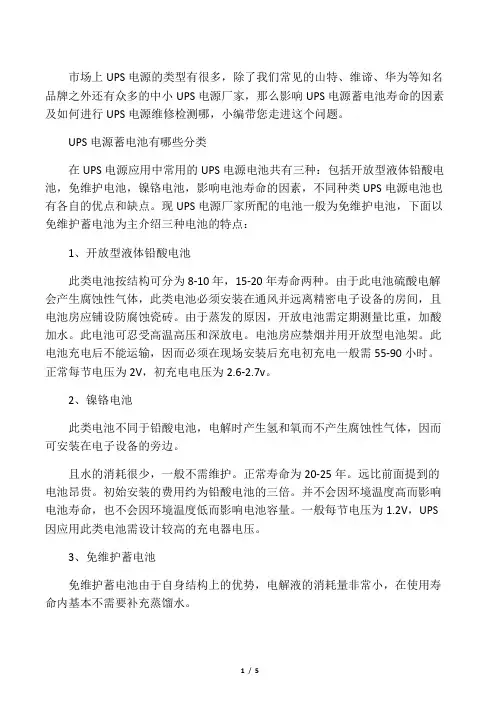

市场上UPS电源的类型有很多，除了我们常见的山特、维谛、华为等知名品牌之外还有众多的中小UPS 电源厂家，那么影响UPS电源蓄电池寿命的因素及如何进行UPS电源维修检测哪，小编带您走进这个问题。
UPS电源蓄电池有哪些分类
在UPS电源应用中常用的UPS电源电池共有三种：包括开放型液体铅酸电池，免维护电池，镍铬电池，影响电池寿命的因素，不同种类UPS电源电池也有各自的优点和缺点。现UPS电源厂家所配的电池一般为免维护电池，下面以免维护蓄电池为主介绍三种电池的特点：
1、开放型液体铅酸电池
此类电池按结构可分为8-10年，15-20年寿命两种。由于此电池硫酸电解会产生腐蚀性气体，此类电池必须安装在通风并远离精密电子设备的房间，且电池房应铺设防腐蚀瓷砖。由于蒸发的原因，开放电池需定期测量比重，加酸加水。此电池可忍受高温高压和深放电。电池房应禁烟并用开放型电池架。此电池充电后不能运输，因而必须在现场安装后充电初充电一般需55-90小时。正常每节电压为2V，初充电电压为2.6-2.7v。
2、镍铬电池
此类电池不同于铅酸电池，电解时产生氢和氧而不产生腐蚀性气体，因而可安装在电子设备的旁边。且水的消耗很少，一般不需维护。正常寿命为20-25年。远比前面提到的电池昂贵。初始安装的费用约为铅酸电池的三倍。并不会因环境温度高而影响电池寿命，也不会因环境温度低而影响电池容量。一般每节电压为1.2V，UPS因应用此类电池需设计较高的充电器电压。
3、免维护蓄电池
免维护蓄电池由于自身结构上的优势，电解液的消耗量非常小，在使用寿命内基本不需要补充蒸馏水。它还具有耐震、耐高温、体积小、自放电小的特点。使用寿命一般为普通蓄电池的两倍。市场上的免维护蓄电池也有两种：第一种在购买时一次性加电解液以后使用中不需要维护;另一种是电池本身出厂时就已经加好电解液并封死，用户根本就不能加补充液。
由于免维护蓄电池采用铅钙合金栅架，充电时产生的水分解量少，水份蒸发量低，加上外壳采用密封结构，释放出来的硫酸气体也很少，所以它与传统蓄电池相比，具有不需添加任何液体，对接线桩头、电线腐蚀少，抗过充电能力强，起动电流大，电量储存时间长等优点。
UPS蓄电池寿命受什么因素影响?
1、温度影响
温度对UPS电池的自然老化过程有很大影响。详细的实验数据表明温度每上升摄氏5度，电池寿命就下降10%，所以UPS的设计应让电池保持尽可能的温度。
2、充电影响
电池充电器UPS非常重要的一部分，电池的充电条件对电池寿命有很大影响。如果UPS电池一直处于恒压或"浮"型电器充电状态，则UPS电池寿命能最大程度提高。事实上电池充电状态的寿命比单纯储存状态的寿命长得多。
3、电压影响
试验证明UPS电池寿命和串联的原电池数量有关，电池电压就越高，老化的就越快。UPS容量一定时，设计时应尽可能让电池电压最低，这样UPS电池寿命就越长，对于电池电压一定时，应选择数量少电压高的原电池串联的电池，不要选择数量多电压低的原电池串联的电池。容量1KVA左右的UPS电池电压一般为24~96V。
4、电流影响
理想情况下，为了延长UPS电池寿命，应让电池总保持在"浮"充电或恒压充状态。这种状态下电状态，充满电的电池会吸收很小的充电器电流，它称为"浮"或"自放电"电流。尽管电池厂商如此推荐，有些UPS
的设计(很多在线式)使电池承受一些额外的小电流，称为纹波电流。

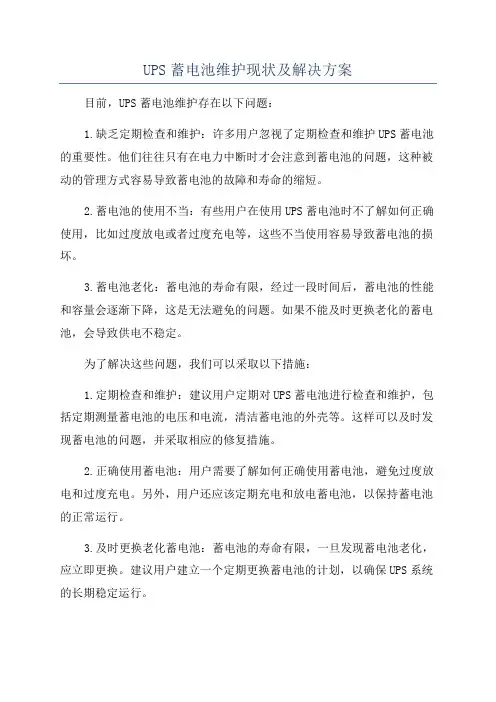

5、UPS电池维护和服务
电池在使用一定时间后应进行定期检查，如观察其外观是否异常、测量各电池的电压是否平均等;如果长期不停电，电池会一直处于充电状态这样会使电池的活性变差,因此即使不停电，UPS也需要定期进行放电试验以便电池保持活性。

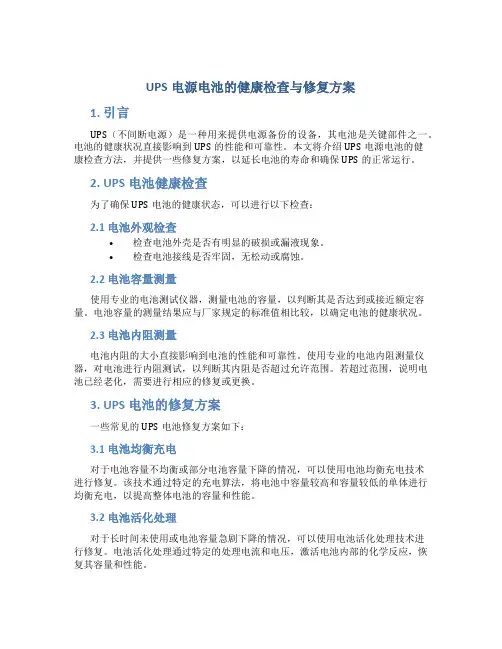

如何进行UPS电源维修检测
方法1：首先检查机内电瓶电压，正常，线路板上没有明显损坏的元器件，四只MJ4502逆变管也无异常，开机后再测各集成电路的Vcc供电也正常，但就是无逆变迹象，由此怀疑是某IC损坏。因该机的检修图纸资料很难找到，用在路测量判断法很难找出故障，故采用了替换法来查找故障。
方法2：开机后机内无任何反应，接入市电也无任何反应这种故障现象说明机内低压电路(主要是控制电路)不能工作，最常见的原因是机内低压电路的供电不正常，而这种供电不正常一般是因机内电瓶损坏(或过放电)、低压保险丝损坏引起(20-40A插片式保险)。
方法3：有信息显示不逆变或逆变指示灯闪亮，那么我们就要深入到电路详细检查逆变输出和逆变输出转换电路。这就要靠自己在维修工作中积累的经验和实际操作技能。在实际损坏部件中，带电测量是最有效的也是很容易判断故障点的。
方法4：查机内低压保险丝正常，电瓶两端仅有不足5v的电压，用新电瓶替换，将电源插头插入市电，开机后立刻正常，在带电情况下(注意安全)将新电瓶拔下并将原机电瓶接上，充电10小时左右，该机一切正常，证明原电瓶并未损坏，而是因长期搁置不用，自然放电造成的假性损坏。

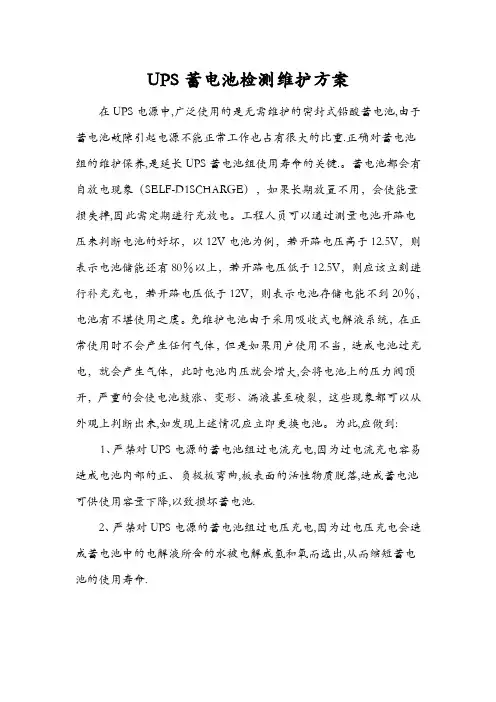

方法5：对于电瓶的好坏，可通过测量电瓶两端是否有12V电压来判断(对于采用两块或两组电瓶串联供电的机型，每块电瓶都应是12V)。若电瓶两端电压很低或无电压，则说明电瓶有问题(注意有时是过放电造成的假性损坏)。
UPS电源的作用是在外界中断供电的情况下，及时给计算机等设备供电，以免影响通信的中断、重要数据的丢失和硬件的损坏。没有UPS电源，我们就没有稳定的电力保障，更没有稳定的运行系统为我们服务。可以说UPS电源的存在也是科技发展到一定程度或者阶段的产物，是一个大的趋势。
如何进行UPS蓄电池的更换
1、接到可对UPS电池进行更换工作的通知后，电池更换实施工程师到现场进行准备工作：确保UPS
主机的输入供电、新旧蓄电池的登记检查、机房内消防系统烟雾探头的密封、准备二氧化碳灭火器等相关工作。更换电池前对UPS主机、旧电池组、电池监测仪等设备做好相关的登记记录，特别是每层电池的摆放、电池监测仪的接线，要做好标记，画好联接图。保证电池组更换后的效果和原有的情况保持一致。
2、一切准备就绪后，对UPS电源主机的电池进行更换处理工作，断开UPS主机和电池组之间的连接开关，使UPS主机和电池组断开联接，确保更换电池时工作人员的安全。对原有电池组的电池进行拆卸，电池更换实施工程师负责电池拆卸工作，相关辅助技术人员进行新旧电池的搬运工作。在拆旧电池时，将拆卸下来的电池连接线和电池端子的螺丝用盒子整齐的摆放好，保证机房内的整洁和清洁。旧电池拆完后，将旧电池和旧电池架整齐的摆放在甲方规定的位置。将新电池架组装件安放在制定位置，同时开始安装新电池，将新电池摆放在电池架上，使新电池在电池架上的摆放位置、方向调整的最好。在连接好一组电池后检查电池端子的连接线是否牢固;检查电池组的总电压是否正常等情况，电池的正负极要连接正确。
3、更换电池工作完毕后，用万用表检查电池组的总电压情况、电池组的正负极和中性线的接线情况。确保电池组和UPS主机都正常后，合闭电池组的开关，使UPS不间断电源系统恢复正常工作。然后检测UPS 的工作电压、电流、充电电压、工作状态等情况并做好记录。由一人观察主机液晶显示屏里面的参数和实际的是否一致，电池时间参数进行调试设置，确保电池在正常的寿命期间不会出现错误的报警提示。UPS 主机调试正常后，断开UPS主机的输入电源开关，模拟市电故障中断，测试UPS系统是否能正常由市电转为电池组后备电源供电，确保机房机柜内的设备正常运行。在电池更换工作完成之后，对UPS房进行打扫清洁，清理杂物，保证UPS房的良好环境。恢复电池更换之前，机房内所做的准备工作。而且应使新电池组充电至24小时左右，确保新电池充满电量。
