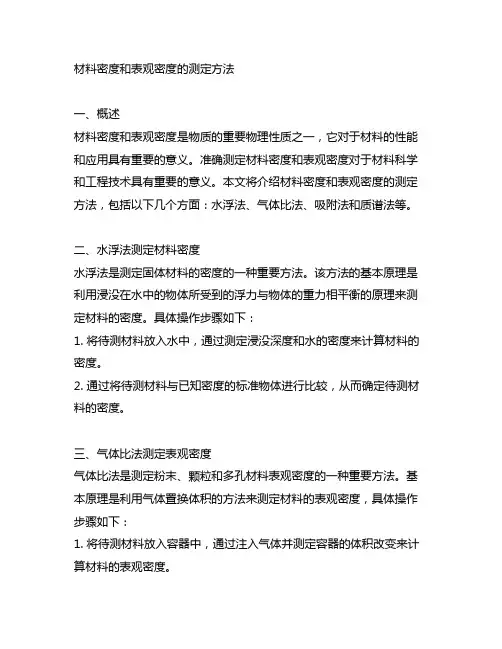

实验一密度、表观密度的测定试验
一、实验目的与要求
掌握材料密度和表观密度的测定方法。
二、方法原理
水泥密度：表示水泥单位体积的质量，水泥密度的单位是g / c m3 。
将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。
本方法适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状或颗粒状物料的密度。
材料的表观密度
是指材料在自然
状态下单位体积（
V）的干质量（m）。
通过该实验，主要掌握常用建筑材料表观
密度测定的原理和方法。
三、仪器
1、李氏比重瓶（如图1)
李氏比重瓶容积为220-250cm3 ，带
有长18-20cm、直径约1cm 的细颈，下面
有鼓形扩大颈，颈部有体积刻度，颈部为
喇叭形漏斗并有玻璃磨口塞。
2、恒温水槽或其它保持恒温的盛水
玻璃容器：恒温容器温度波动应能维持在
±0.5 ℃。
四、操作步骤
（一）、密度测定
1、将水泥试样在110±5℃烘箱中烘
干1h，取出置于干燥器中冷却至室温。
2、洗净比重瓶并烘干，将无水煤油
注入比重瓶内至零点刻度线（以弯月面下弧为准），将比重瓶放入恒温水槽内，使整个刻度部分浸入水中（水温必须控制与比重瓶刻度时的温度相同），恒温0.5h ，记下第一次液面体积读数V1。取出比重瓶，用滤纸将比重瓶内液面上部瓶壁擦干。称取干燥水泥试样60 g（准确至0.01 g ) ，用小勺慢慢装入比重瓶内，防止堵塞，将比重瓶绕竖轴摇动几次，排除气泡，盖上瓶塞后放入恒温水槽内，在相同温度下恒温0.5h ,记下第二次液面的体积刻度V2。计算如下式：
()
ρ=m/V-V
21
式中：ρ－水泥密度，g / cm3 ;
V1－装入水泥试样前比重瓶内液面读数，cm3 ;
V2―装入水泥试样后比重瓶内液面读数，cm3 ;
m－装入比重瓶的水泥质量，g 。
（二）表观密度测定
1、对几何形状规则的六面体或圆柱体试样（如粘土砖、规整的石块等），首先用游标卡尺测量出试件的尺寸，并计算出其体积V0；
2、再将该试样在105~110℃烘箱中烘干至恒重，然后在干燥器中冷却到室温，用天平称量其质量m，则试样的表观密度
ρ=m/V；
00
五、操作注意事项：
l、比重瓶在使用时必须刷净烘干。
2、从恒温水槽中取出比重瓶后，要用滤纸卷成筒将比重瓶内零点以上的没有煤油的部分仔细擦净。
3、水泥、无水煤油的温度要尽可能一致。
4、水泥装入比重瓶时要仔细，防止水泥粘附在上部的细颈壁上。
5、摇动比重瓶时，注意勿使无水煤油溅出瓶外，或溅粘在液面上部瓶壁上。
6、水泥密度值以两次试验结果的平均值为准，精确至0.01 g/ cm3，两次试验结果误差不得超过0.02g/ cm3
表1水泥密度测定记录
表2 表观密度测定记录
实验一、测固体的密度 姓名：班级： 一、实验目的：掌握测密度的一般方法 二、实验器材：托盘天平、滴管、细线、固体、烧杯、量筒、水 三、实验原理：ρ=m∕? 四、探究过程： 1、检查器材是否完全、完好 2、用天平测固体的质量 ①将天平放在水平桌面上 ②观察天平的最大量程 g，分度值 g ③取下保护圈 ④用镊子将游码归零 ⑤调节平衡螺母使天平衡量平衡 ⑥将物体轻放在左盘，估计被测物体质量，然后在右盘按由大到小的原则舔家砝码和移动游码使天平再次平衡 ⑦读出被测物体质量（注意游码读数） 3、向量筒内倒入适量水（1/2）以下，读出此时水的体积（视线齐平）并记录 4、用细线将物体拴好，轻放入量筒内，读出此时的总体积并记录；算出物体的 体积 5、利用公式ρ=m/v算出物体的密度 项目物体质 量 m/g 水的体积 V 1 /mL 物体和水的总体 积 V 2 /mL 物体的体积 V 3 /mL 物体的密度 ρ/(Kg/m3) 数据 6、实验完毕，整理器材保持桌面清洁 实验二测液体的密度 1. 主要器材：天平、量筒 2. 实验原理：ρ=m∕? 3、测量步骤： （1）在烧杯中装适量的未知液体放在调节好的天平上称出其质量m 1 ；（ 2）将烧杯中的未知液体倒一些在量筒中测出其体积V； （3）将盛有剩下未知液体的烧杯放在天平上，测出它们的质量m 2 4、计算结果：根据得 项目烧杯和 水的总 质量 m 1 /g 倒入量筒 水的体积 V/mL 烧杯和剩余水的 总质量 m 2 /g 物体的密度 ρ/(Kg/m3)数据 5、实验完毕，整理器材保持桌面清洁 评分点操作考试内容满分 值１正确安装天平并调零。3２物体和砝码放法正确。2３用镊子取放砝码与移动游码。2４量桶内倒入适量的水，水不溅出。记下刻度。2
八、砂浆表观密度试验(JGJ/T 70-2009) 1、使用仪器： 1）容量筒：金属制成，内径应为108mm，净高为109mm，筒壁厚应为2-5mm，容积应为1L； 2）天平：称量应为5kg，感量应为5g； 3）钢制捣棒：直径为10mm，长度为350mm,端部磨圆； 4）振动台：振幅应为0.5±0.05mm,频率应为50±3Hz； 5）秒表。 2、试验步骤： 1）应按照规定测定砂浆拌合物的稠度； 2）应先采用湿布擦净容量筒的内表面，再称量容量筒质量m1,精确至5g； 3）捣实可采用手工或机械方法。当砂浆稠度大于50mm时，宜采用人工插捣法，当砂浆稠度不大于50mm时，宜采用机械振动法； 采用人工插捣时，将砂浆拌合物一次装满容器筒，使稍有富余，用捣棒由边缘向中心均匀地插捣25次，当插捣过程中砂浆沉落到低于筒口时，应随时添加砂浆，再用木锤沿容器外壁敲击5-6下； 采用振动法时，将砂浆拌合物一次装满容器筒连同漏斗在振动台上振10s，当振动过程中砂浆沉入到低于筒口时，应随时添加砂浆； 4）捣实或振动后，应将同口多余的砂浆拌合物刮去，使砂浆表面平整，然后将容器筒外壁擦净，称出砂浆与容器筒总质量m2,精确至5g。 3、计算： ρ= (m2-m1)×1000 V 式中：ρ——砂浆拌合物的表观密度（kg/m3）； m2——容量筒质量（kg）； m1——容量筒及试样质量（kg）； V——容量筒容积（L）； 取两次试验结果的算术平均值作为测定值，精确至10kg/m3. 4、校正:
1)选择一块能覆盖住容量顶面的玻璃板，称出玻璃板和容量筒质量。 2）向容量筒中灌入温度为20±5℃的饮用水，灌到接近上口时，一边不断加水，一边把玻璃板沿筒口徐徐推入盖严。玻璃板下不得存在气泡。 3）擦净玻璃板面及筒壁外的水分，称量容器筒、水和玻璃板质量（精确至5g）。两次质量之差（以kg计）即为容器筒的容积（L）。
《固体密度的测定》 一、 实验目的： 1. 掌握测定规则物体和不规则物体密度的方法； 2. 掌握游表卡尺、螺旋测微器、物理天平的使用方法； 3. 学习不确定度的计算方法，正确地表示测量结果； 4. 学习正确书写实验报告。 二、 实验仪器： 1. 游表卡尺：（0-150mm,0.02mm ） 2. 螺旋测微器：（0-25mm,0.01mm ） 3. 物理天平：（TW-02B 型，200g,0.02g ） 三.实验原理：内容一：测量细铜棒的密度 根据 V m = ρ （1-1） 可得 h d m 24πρ= （1-2） 只要测出圆柱体的质量m 、外径d 和高度h ，就可算出其密度。 内容二：用流体静力称衡法测不规则物体的密度 1、待测物体的密度大于液体的密度 根据阿基米德原理： 0F Vg ρ=和物体在液体中所受的浮力：g m m W W F )(11-=-=
可得 01 ρρm m m -= （1-3） m 是待测物体质量, m 1是待测物体在液体中的质量,本实验中液体用水，0ρ即水的密 度，不同温度下水的密度见教材附录附表5（P305）。 2、待测物体的密度小于液体的密度 将物体拴上一个重物，加上这个重物后，物体连同重物可以全部浸没在液体中，这时进行称衡。根据阿基米德原理和物体在液体中所受的浮力关系可得被测物体的密度： 02 3ρρm m m -= （1-4） 如图1-1（a ），相应的砝码质量为m2，再将物体提升到液面之上，而重物仍浸没在液体中，这时进行称衡，如图1-1（b ），相应的砝码质量为m3，m 是待测物体质量, 0ρ即水的密度同上。 只有当浸入液体后物体的性质不会发生变化时，才能用此法来测定它的密度。 注：以上实验原理可以简要写。
粗集料表观密度试验（网篮法） 1 目的与适用范围 本方法适用于测定各种粗集料的表观相对密 度和表观密度。 2 仪具与材料 (1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。 (2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。 (3)溢流水槽：在称重水中质量时能保持水面高度一定。 (4) 烘箱：能控温在105℃±5℃。 (5)温度计。 (6)标准筛 （7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。 3 试验准备 将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36
-4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用
2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。在测定2.36-4.75mm粗集料时，试验过程中应特别小心，不得私丢失集料。 2、经缩分后供测定密度和吸水率的粗集 料应符合表1-2的规定。 3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。清洗过程中不得散失集料颗粒。 4 试验步骤
4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。在室温下保持浸水24h。 2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。 3、调节水温在世界上5-25℃范围内。将试样移入吊篮中。溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。 4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。将较细的粗集料（2.36-4.75mm）试样连同浅盘一起取出，稍稍倾斜搪瓷盘，仔细倒出余水，将粗集料侄在拧干的湿毛巾上，用毛巾吸走从集料中漏出的自由水。注意不得有颗粒丢失，或有小颗粒附在吊篮上。再用探拧干的湿毛巾轻轻擦干集料颗粒的表面水，至表面看不到发亮的
测量物体的密度 实验者同组实验者实验时间 一：实验目标1：巩固天平的使用方法； 2：理解并掌握“排水法”测量形状不规则固体体积的方法； 3：学会分析实验，如何改进实验步骤可以更好的减小试验误差。 二：实验原理：。 三：实验器材：。 四：实验过程：1：测形状规则的的固体的体积，例如实验室的铝块。 A．利用天平测量铝块的质量为：。 B．利用刻度尺测量它的半径，从而求出其横截面积，再测量高，利 用公式：V=S.h求的铝块的体积约为：。 C．利用公式，求的铝块的密度为：。 2：测形状不规则固体的体积，例如小石块。 思考：质量可以用天平测的，那么体积呢？形状不规则，无法用刻度尺量取，该用什么方法呢？。 实验步骤：A：利用天平测自己准备的小石块的质量为：m石= B：量筒中水的体积为V水=，用细线悬挂小石块慢慢放入水中，测的此时液面示数为V总= ，则小石块的体积为V石= 。 C：则石块的密度为ρ石= ； 反思：1.实验过程中，我们可不可以先测石块体积，再测石块质量？如果不可以，说说为什么！。 2.实验过程中为了减小误差，你们采用的方法是。 3 实验步骤：方法一：A：测量空烧杯的质量m1 B：将待测液体倒入烧杯中，测总质量m2,则液体的质量为. C：将液体倒入量筒中，读取液体的体积v D：则液体的密度为（用题上字母表示）。 方法二：A：测量烧杯和水的总质量m1 B：向量筒中倒入适量的水，测出其体积V C：测量烧杯和剩余水的适量m2，则倒出水的质量为。 D：则液体的密度为（用题上字母表示）。 反思：两种方法哪种好？哪一种方案需要改进，从而更好的减小误差，如果不改进会是实验值偏。
实验练习题 1．小李同学用托盘天平测量物体的质量，操作情况如右图所示， 其 中错误．． 的操作有： （1）____________________________ _____； （2）________________ ______ 2．惠安是“石雕”之乡。小星取一小块样石，通过实验来测定石块 密度。 （1）调节天平横梁平衡时，发现指针在分度标尺上的位置如图22甲所示，此时应将平衡螺母向_______（选填“左”或“右”）调节。 （2）用调节好的天平测样石的质量，所用的砝码和游码的位置如图22乙所示，质量为_______g 。用量筒测出样石的体积如图22丙所示，体积为_______cm 3 ， 样石的密度为_______g ／cm 3。 （3）在加工过程中，该石块的密度将_______（选填“变大”、“变小”或“不变”）。 3．东同学在测定盐水密度的实验中，其方法和步骤完全正确，如图20甲显示的是他将烧杯中的部分盐水倒入量筒后，天平重新平衡时的情景，乙显示的是倒入盐水后量筒的读数。 （1）根据图中相关数据帮小东将下表填写完整。 （2）另一位同学的实验方法是：先测出空 烧杯质量，并在量筒中倒入盐水，测出盐水 的体积，再把量筒内盐水全部倒入烧杯，测 出烧杯和盐水的总质量，然后计算盐水的密 度，用这种方法测出盐水的密度ρ＇与小东 测出盐水的密度ρ相比较，则ρ＇_____ρ （选填“＜”、“＞”或“＝”） 图 2甲
实验一：细集料的表观密度试验 一、实验目的 用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。本方法适用于含有少量大于2.36㎜部分的细集料。 二、试验原理 表观密度(视密度)是指在规定条件（105℃±5℃烘干至恒重下），单位体积(含材料的实体矿物成分及闭口孔隙体积)物质颗粒的干质量。表观密度以ρ表示。 n s s V V m += ρ 式中，ρ ——细集料的表观密度(g ／㎝3)； s m ——矿质实体质量(g)； s V ——矿质实体体积（㎝3）； n V ——矿质实体闭口孔隙体积（㎝3）。 三、预习要求 1、理解表观密度概念，了解试验原理。 2、了解试验仪器的用法，掌握细集料的表观密度试验方法。 四、实验仪器 1、天平：称量1㎏，感量不大于1g 。 2、容量瓶：500mL 。 3、烘箱：能控温在105℃±5℃。 4、烧杯：500mL 。 5、洁净水。 6、其它：干燥器、浅盘、铝制料勺、温度汁等。
五、实验内容 1、将缩分至650g 左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。 2、称取烘干的试样约300g(m 0)，装入盛有半瓶洁净水的容量瓶中。 3、摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2)。 4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m 1)。 5、计算 细集料的表观相对密度按式(1-1)计算至小数点后3位。 γa = 012 m m m m +- （1-1） 式中：γa ——集料的表观相对密度，无量纲； m 0——集料的烘干质量(g)； m 1——水及容量瓶的总质量(g)； m 2——试样、水、瓶及容量瓶的总质量(g)。 表观密度(1-2)计算，精确至小数点后3位。 ρa =γa ?ρT 或 ρa =（γa -αT ）?ρΩ （1-2） 式中：ρa ——细集料的表观密度(g ／㎝3)； ρΩ——水在4℃时的密度(g ／㎝3)； αT ——试验时的水温对水密度影响的修正系数，按表1-1取用； ρT ——试验温度T 时水的密度(g ／㎝3)，按附录表1-1取用。
细集料表观密度试验(容量瓶法)（T 0328-2005） 3.2.1 目的与适用范围 用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。本方法适用于含有少量大于2.36㎜部分的细集料。 3.2.2 仪具与材料 (1) 天平：称量1㎏，感量不大于1g。 (2) 容量瓶：500mL。 (3) 烘箱：能控温在105±5℃。 (4) 烧杯：500mL。 (5) 洁净水。 (6) 其它：干燥器、浅盘、铝制料勺、温度汁等。 3.3.3 试验准备 将缩分至650g左右的试样在温度为105±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。 3.3.4 试验步骤 3.1. 4.1 称取烘干的试样约300g(m0)，装入盛有半瓶洁净水的容量瓶中。 3.1. 4.2 摇转容量瓶，使试样在已保温至23±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈 )。 刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2 3.1. 4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。 注：在砂的表现密度试验过程中应测量并控制水的温度，试验期间的温差不得超超过1℃。 3.3.5 计算 3.3.5.1细集料的表观相对密度按式(1)计算至小数点后3位。
012m m m m a γ=+- 式中：a γ——细集料的表观相对密度，无量纲； 0m ——试样的烘干质量(g)； m 1——水及容量瓶的总质量(g)； m 2——试样、水、瓶及容量瓶的总质量(g) 3.3.5.2 表观密度(T0328-2)计算，精确至小数点后3位。 ρa=γa ×ρT 或 ρa=（γa-αT ）×ρW 式中：ρa ——细集料的表观密度(g ／㎝3)； ρW ——水在4℃时的密度(g ／㎝3)； αT ——试验时的水温对水密度影响的修正系数，按附录B 表B-1取 用； ρT ——试验温度T 时水的密度(g ／㎝3)，按附录B 表B-1取用。 3.3.6 报告 以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于 0.01g ／㎝3 时，应重新取样进行
题型一 有关测量物质密度的实验题 例1 在“用天平和量筒测定固体密度”的实验中,某同学正确测得石块质量为48g,体积 如图１0－1６甲为＿＿______cm 3，石块的密度是＿＿_____＿____＿＿_k ｇ／m ３ ,图乙是 个别同学在实验操作过程中的情况；图丙是部分同学实验结束离开实验室后留下的情景。指 出图中违反实验操作规则和实验不规范之处。 图乙：_＿＿_____＿_＿_________＿_＿＿_____＿____________________＿_____。 图丙:_＿＿_＿_＿＿______＿_____＿___＿__＿____＿__＿___＿__＿___＿_＿__＿_＿ ___。 知识点 用天平和量筒测物质的密度 闯关点拨 从甲图可以看出V 水=6０mL ，水和石块的总体积V 总=80mL ，则V 石=６0 m Ｌ；利用天平测量质量时，在称量时不能调节平衡螺母,实验完成后应该整理好器材。 答 20 3 104.2 称物体质量时又重新调节平衡螺母 离开实验室前没有把器 材整理好 例 2 在用天平和量筒测量某种食油的密度时，以下操作步骤中,不必要且不合理的是 （ ） A.用天平测出空烧杯的质量 B.取适量的油倒入烧杯中，用天平测出杯和油的总质量 Ｃ.将烧杯中的油倒入量筒中，测出倒入量筒中的油的体积 D.用天平测出烧杯和剩余油的总质量 知识点 利用等量替代法测物质的密度 闯关点拨 我们在设计实验步骤的时候，必须具有可操作性和科学性，并能力求减少实验 的误差。因此，本题就应该先测烧杯和油的总质量，再测出倒出油后的杯子质量,这样两 者之差就是倒出油的质量,而此时量筒内油的体积也就是倒出的油体积，有利于减小实验 误差,因而用天平测出空烧杯的质量是不必要且不合理的。 答 选A [变形题］ 某班同学收集到一块火山岩标本，他们使用天平、盛水量筒和绳子测火山 岩的密度时,出现不规范操作: (1)用绳子扎住这块火山岩,浸没在量筒的水中测它的体积． (2)测量过程中观察量筒读数时，视线均与液面边缘相平. （3）测火山岩体积时发现火山岩吸水性很强． (4)测完火山岩体积,将其取出立即放在天平的盘中称测量. 上述有些操作会造成测量值偏大或偏小,其中造成测量值偏小的步骤图10-16
实验一密度、表观密度的测定试验 一、实验目的与要求 掌握材料密度和表观密度的测定方法。 二、方法原理 水泥密度：表示水泥单位体积的质量，水泥密度的单位是g / c m3 。 将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。 本方法适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状或颗粒状物料的密度。 材料的表观密度 是指材料在自然 状态下单位体积（ V）的干质量（m）。 通过该实验，主要掌握常用建筑材料表观 密度测定的原理和方法。 三、仪器 1、李氏比重瓶（如图1) 李氏比重瓶容积为220-250cm3 ，带 有长18-20cm、直径约1cm 的细颈，下面 有鼓形扩大颈，颈部有体积刻度，颈部为 喇叭形漏斗并有玻璃磨口塞。 2、恒温水槽或其它保持恒温的盛水 玻璃容器：恒温容器温度波动应能维持在 ±0.5 ℃。 四、操作步骤 （一）、密度测定 1、将水泥试样在110±5℃烘箱中烘 干1h，取出置于干燥器中冷却至室温。 2、洗净比重瓶并烘干，将无水煤油
注入比重瓶内至零点刻度线（以弯月面下弧为准），将比重瓶放入恒温水槽内，使整个刻度部分浸入水中（水温必须控制与比重瓶刻度时的温度相同），恒温0.5h ，记下第一次液面体积读数V1。取出比重瓶，用滤纸将比重瓶内液面上部瓶壁擦干。称取干燥水泥试样60 g（准确至0.01 g ) ，用小勺慢慢装入比重瓶内，防止堵塞，将比重瓶绕竖轴摇动几次，排除气泡，盖上瓶塞后放入恒温水槽内，在相同温度下恒温0.5h ,记下第二次液面的体积刻度V2。计算如下式： () ρ=m/V-V 21 式中：ρ－水泥密度，g / cm3 ; V1－装入水泥试样前比重瓶内液面读数，cm3 ; V2―装入水泥试样后比重瓶内液面读数，cm3 ; m－装入比重瓶的水泥质量，g 。 （二）表观密度测定 1、对几何形状规则的六面体或圆柱体试样（如粘土砖、规整的石块等），首先用游标卡尺测量出试件的尺寸，并计算出其体积V0； 2、再将该试样在105~110℃烘箱中烘干至恒重，然后在干燥器中冷却到室温，用天平称量其质量m，则试样的表观密度 ρ=m/V； 00 五、操作注意事项： l、比重瓶在使用时必须刷净烘干。 2、从恒温水槽中取出比重瓶后，要用滤纸卷成筒将比重瓶内零点以上的没有煤油的部分仔细擦净。 3、水泥、无水煤油的温度要尽可能一致。 4、水泥装入比重瓶时要仔细，防止水泥粘附在上部的细颈壁上。 5、摇动比重瓶时，注意勿使无水煤油溅出瓶外，或溅粘在液面上部瓶壁上。 6、水泥密度值以两次试验结果的平均值为准，精确至0.01 g/ cm3，两次试验结果误差不得超过0.02g/ cm3 表1水泥密度测定记录
物理力学实验题 1、在“探究物质的密度”的实验中，图12 所示是我们实验用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g等。 请填写下列空格： (1）调节天平时应将移至零刻度处，然后调节，使天平横梁平衡。(2）小王同学进行了下列实验操作： A．将烧杯中盐水的一部分倒入量筒，测出这部分盐水的体积V； B．用天平测出烧杯和盐水的总质量m l； C．用天平测出烧杯和剩余盐水的总质量m2； 以上操作的正确顺序是： (填字母代号)。 (3)小王测量烧杯和盐水的总质量m l时，估计盐水和烧杯的总质量在150g左右。试加砝码 时，应用镊子夹取100g、50g砝码各1个放入右盘中，若指针右偏，则应取下 g砝码，试加上其它砝码，同时调节游码。 (4)图13是小李同学在实验操作过程中的情况。他的错误是：。 2、同学们在实验室里测某种小矿石的密度，选用天平、量筒、小矿石、细线、烧杯和水，Array进行了如下的实验操作： A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积。 B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡。 C．把天平放在水平桌面上。 D．将小矿石放在左盘中，在右盘中增减砝码并移动游码直至横梁平衡。 E．在量筒中倒入适量的水并记下水的体积。 （1）正确的实验操作顺序是 (只填字母序号)。 （2）在调节天平时，发现指针位置如图21甲所示，此时应将平衡螺母向调(选填“左” 或“右”)。
（3）用调节好的天平称小矿石的质量。天平平衡时，放在右盘中的砝码和游码的位置如图21乙所示，可知小矿石的质量m= ； （4）然后用一细棉线系住小石块，放入盛有水的量筒中，如图21丙所示，然后取出小石块，则小石块的体积为_______cm 3 。 （5）利用密度公式计算出小石块的密度是_________㎏／m 3 。该小组测算得的密度值____(选填“偏大”或“偏小”)。 4、小明用天平、量筒和水（ρ水=1.0g/cm 3 ）等器材测干燥软木塞（具有吸水性）的密度时， 进行了下列操作： ① 用调节好的天平测出软木塞的质量m 1； ② 将适量的水倒入量筒中，读出 水面对应的示数V 1； ③ 用细铁丝将软木塞浸没在装有水的量筒中，过段时间后，读出水面对应的示数V 2； ④ 将软木塞从量筒中取出，直接用调节好的天平测出其质量m 2。 （1）指出小明操作中的不规范之处： 。 （2）下表是小明实验中没有填写完整的数据记录表格。请根据图15中天平和量筒的读 图15 5g 500 400 300 200 100 m 10
竭诚为您提供优质文档/双击可除测量金属块的密度实验报告 篇一：密度的测量实验报告 测量盐水和小石块的密度实验报告 课前回顾： 1、在使用量筒时应注意的问题 （1）量筒是实验室里用来测的仪器． （2）量筒的单位一般为“ml”表示，读数时要估读到最小刻度的下一位．1ml=cm=m（3）量筒一定要放置在水平面上，然后再将液体倒入量筒中． （4）观察量筒里液面到达的刻度时，视线要，若液面呈凹形，观察时要以凹形的底部为准；若液面呈 凸形，观察时要以凸形的顶部为准． （5）用量筒（杯）测固体体积的方法叫． 2、 ___________________________________________________ ___叫密度。3、密度的计算公式____________；密度的国际单位是____________。4、水的密度是____________千克/米
3，合____________克/厘米3。实验目的： 1.通过实验进一步巩固物质密度的概念； 2.学会量筒的使用方法。一是用量筒测量液体体积的方法；二是用量筒测量不规则形状物体体积的方法； 3.学会用量筒和天平测物质的密度。实验原理： 实验一：测量小石块的密度实验器材： 实验步骤：①用天平测出的质量记作m②在量筒中放入的水记作V1 ③用细线拴住金属块将其浸没于量筒中的水中，水的体积记作V2 石块密度的计算式为： 3 3 实验器材： 实验步骤：①用天平测出的质量记作m1②将烧杯中的液体倒入量筒中一部分，体积记作V③用天平测出 的质量记作m2 盐水密度的计算式为：实验记录表格： 第1页 思考： 1、测量盐水密度的实验中，如果测质量时先测空烧杯的质量，再测总质量，最后测得的密度值偏_。为什么？答：
《固体密度的测定》 一、实验目的： 1.掌握测定规则物体和不规则物体密度的方法； 2.掌握游表卡尺、螺旋测微器、物理天平的使用方法； 3.学习不确定度的计算方法，正确地表示测量结果； 4.学习正确书写实验报告。 二、实验仪器： 1.游表卡尺：（0-150mm,0.02mm） 2.螺旋测微器：（0-25mm,0.01mm） 3.物理天平：（TW-02B型，200g,0.02g） 三.实验原理：内容一：测量细铜棒的密度 根据 V m = ρ（1-1）可得 h d m 2 4 π ρ=（1-2） 只要测出圆柱体的质量m、外径d和高度h，就可算出其密度。 内容二：用流体静力称衡法测不规则物体的密度 1、待测物体的密度大于液体的密度 根据阿基米德原理： F Vg ρ =和物体在液体中所受的浮力：g m m W W F) ( 1 1 - = - = 可得 1 ρ ρ m m m - =（1-3） m是待测物体质量, m1是待测物体在液体中的质量,本实验中液体用水， ρ即水的密度，不同温度下水的密度见教材附录附表5（P305）。 2、待测物体的密度小于液体的密度 将物体拴上一个重物，加上这个重物后，物体连同重物可以全部浸没在液体中，这时进行称衡。根据阿基米德原理和物体在液体中所受的浮力关系可得被测物体的密度： 2 3 ρ ρ m m m - =（1-4） 如图1-1（a），相应的砝码质量为m2，再将物体提升到液面之上，而重物仍浸没在液体中， 这时进行称衡，如图1-1（b），相应的砝码质量为m3，m是待测物体质量, ρ即水的密度同上。 只有当浸入液体后物体的性质不会发生变化时，才能用此法来测定它的密度。 图1-1 用流体静力称衡法称密度小于水的物体
《6.3测量物质的密度》专题练习题 知识点回顾： 1、量筒的使用：液体物质的可以用量筒测出。 2、量筒（量杯）的使用方法： ①观察量筒标度的单位。1L= dm3 1mL= cm3 ②观察量筒的（最大测量值）和值（最小刻度）。 ③读数时，视线与量筒中凹液面的相（或与量筒中凸液面的顶部相平）。 3、测量液体和固体的密度： 只要测量出物质的质量和体积，通过ρ=就能够算出物质的密度。 质量可以用测出，液体和形状不规则的固体的体积可以用或量杯来测量。 专题练习： 实验探究题： 1.为了鉴别妈妈的银手镯是否纯银制成的，小芳利用电子天平，溢水杯、大小合适的烧杯、水等进行了如下探究实验： A．将电子天平放在桌面上，调节底板水平 B．将手镯放在电子天平的托盘上，液晶屏显示如下图所示，则手镯的质量为________g；
C．用电子天平测量空烧杯的质量为22.060g D．将手镯浸没到盛满水的溢水杯中，用烧杯收集溢出来的水 E．用电子天平测量溢出来的水和烧杯的总质量为24.460g 则手镯的密度为________g/cm3（保留一位小数）。 实验评估：①若测量前，电子天平底板没有调水平，则测得的质量偏________（填“小”或“大”）．②由于溢水管口残留有少量水，由此会导致测得的密度偏 ________（填“小”或“大”）． 2.学校物理兴趣小组的同学为了测量某液体的密度，进行了如下实验： （1）将天平放在水平台面上，把游码移到标尺的零刻线处．横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右端的平衡螺母向________端移动． （2）将液体倒入量筒中，如图乙所示，则量筒中液体A的体积为________cm3 ．（3）将量筒中的液体A全部倒入空烧杯中，把烧杯放在调节好的天平的左盘中，

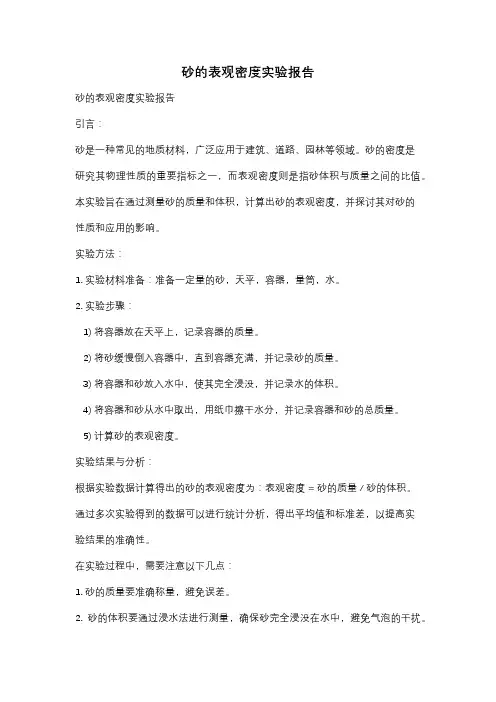

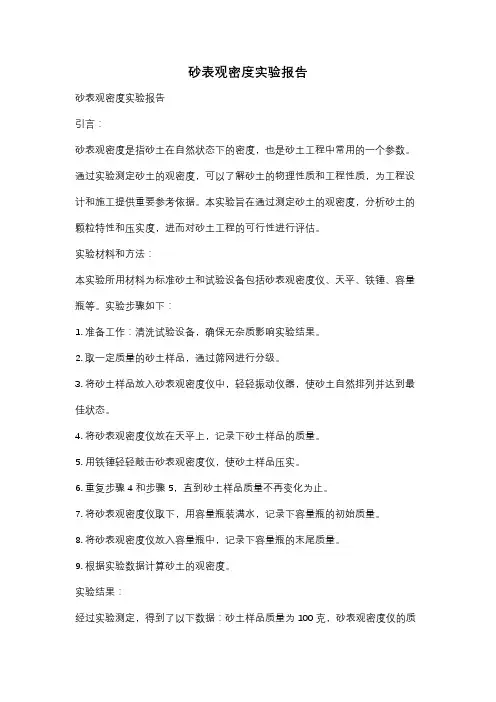

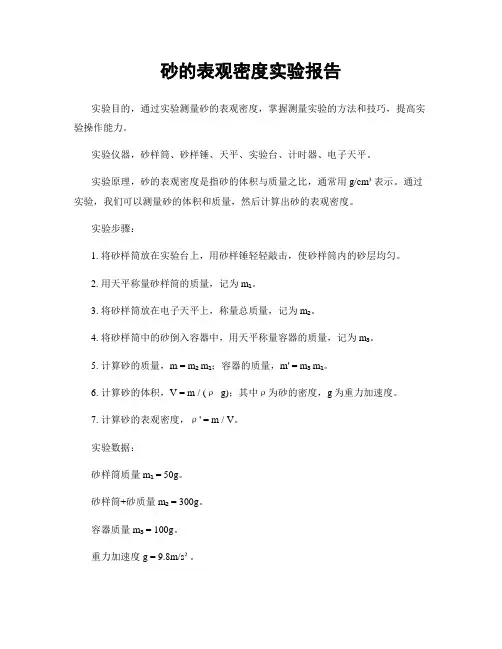

实验4.3 砂的表观密度和堆积密度试验【关闭窗口】 (1) 仪器设备： 鼓风烘箱：能使温度控制在（105±5）℃； 天平：称量10 kg，感量1 g； 容量筒：圆柱形金属筒，内径108 mm，净高109 mm，壁厚2 mm，筒底厚约5 mm，容积为1L； 方孔筛：孔径为4.75 mm的筛一只； 垫棒：直径10 mm，长500 mm的圆钢； 直尺、漏斗或料勺、搪瓷盘、毛刷等。 (2) 试样制备： 试样制备可参照前述的取样与处理方法 (3) 实验步骤 ①用搪瓷盘装取试样约3L，放在烘箱中于（105±5）℃下烘干至恒量，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。 ②松散堆积密度：取试样一份，用漏斗或料勺从容量筒中心上方50 mm处徐徐倒入，让试样以自由落体落下，当容量筒上部试样呈堆体，且容量筒四周溢满时，即停止加料。然后用直尺沿筒口中心线向两边刮平（试验过程应防止触动容量筒），称出试样和容量筒的总质量，精确至1 g。 ③紧密堆积密度：取试样一份分两次装入容量筒。装完第一层后，在筒底垫放一根直径为10 mm的圆钢，将筒按住，左右交替击地面各25次。然后装入第二层，第二层装满后用同样的方法颠实（但筒底所垫钢筋的方向与第一层时的方向垂直）后，再加试样直至超过筒口，然后用直尺沿筒口中心向两边刮平，称出试样和容量筒的总质量，精确至1g。 (4) 结果计算与评定 ①砂的表观密度按下式计算，精确至10 kg/m3： 式中ρ2——表观密度，kg/m3； ρ水——水的密度，1 000 kg/m3； G0——烘干试样的质量，g； G1——试样，水及容量瓶的总质量，g； G2——水及容量瓶的总质量，g； 表观密度取两次试验结果的算术平均值，精确至10 kg/m3；如两次试验结果之差大于 20 kg/m3，须重新试验。 ②松散或紧密堆积密度按下式计算，精确至10 kg/m3： 式中ρ1——松散堆积密度或紧密堆积密度，kg/m3； G1——容量筒和试样总质量，g； G2——容量筒质量，g； V——容量筒的容积，L。 堆积密度取两次试验结果的算术平均值，精确至10kg/m3。 ③空隙率按下式计算，精确至1％： 式中V0——空隙率，％；
级 班 号 学生姓名 实验日期 年 月 日 实验名称：测量物质的密度 实验目的：1、学会使用天平测量物体的质量 2、学会量筒的使用方法：一是用量筒测量液体体积的方法；二是用量筒测量不规则 形状物体体积的方法。 3、学会利用物理公式间接地测定一个物理量（密度）的科学方法。 实验器材：托盘天平、砝码、镊子、量筒、烧杯、细线、水、铜块、铝块 实验原理： 测 量物 质的 密度 ，一 般需 要测 量它 的 和 。然 后利 用公 式 ，计算出物质的密度。这是一种 (填“直接”或者“间接”)测量法。 （一）测量固体的密度 实验步骤： 1.检查器材。检查仪器是否齐全，观察天平的最大称量、游码、标尺的分度值并记录，观 察天平横梁是否平衡。（1 分）观察量筒的量程、分度值并记录。（1 分） 2.用测量铜块或铝块的质量 m 。 3.测量量筒内水的体积 V 1，记录到表格中。 4.将铁块（或铝块）放入装水的量筒内测量水和铜块（或铝块）的体积 V 2，记录到表格中。 （1 分） 5、计算铜块（或铝块）的体积：V= V 2-V 1 6.计算铜块（或铝块）的密度，并填入表中。 7.整理器材。正确制动天平，用镊子把砝码放回盒中，游码拨至零刻度。 数据记录、处理、结果表述： 1、天平的最大称量值 g ，游码标尺的分度值 g 量筒的量程 mL ，量筒的分度值 mL 。
2、记录数据： 物质 质量（g ） 量筒中水的 量筒中水和 物质的体 密度 体积 V 1（cm 3） 金 属 块 的 总 积 V= V 2-V 1 （g/ cm 3） 体积 V 1（cm 3） （cm 3） 铜块 铝块 回答问题： 为什么本实验要先测量金属块的质量，后测量物质的体积 答： 测量水的密度 实验步骤： 1.检查器材。检查仪器是否齐全，观察天平的最大称量、游码、标尺的分度值并记录，观 察天平横梁是否平衡。（1 分）观察量筒的量程、分度值并记录。（1 分） 2.用天平测量烧杯和水的总质量 M 。 3.把烧杯中的一部分水倒入量筒中，正确测出量筒中水的体积 V 并记录。 4.用天平称烧杯和剩余水的质量。把装剩余水的烧杯轻轻放在天平左盘上。用镊子向右盘 加减砝码，并调节游码在标尺上的位置，直到横梁恢复平衡。（1 分） 正确读出烧杯和剩余水的质量 m ，并记录。（1 分） 5.计算水密度。计算水密度，并填表。 6.整理器材。正确制动天平，用镊子把砝码放回盒中，游码拨至零刻度。 记录数据 烧杯和水 量筒中水的体积 的总质量 M （g ） V （cm 3） 烧杯和剩余水 的质量 m （g ） 量筒中水的 水的密度 质量 M-m （g ） （g/ cm 3）

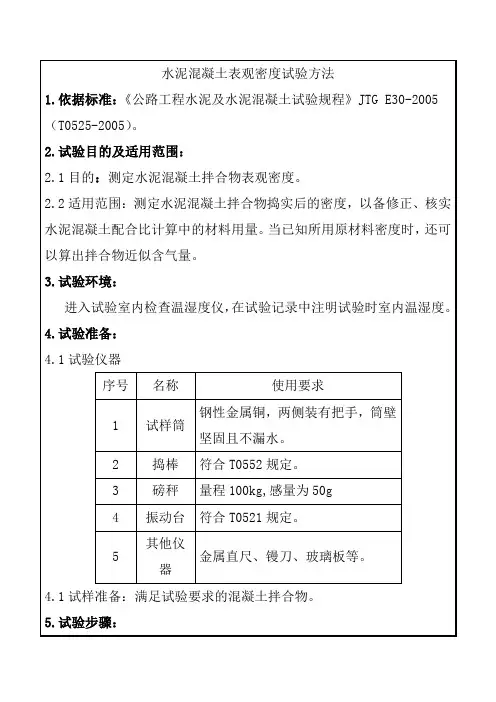

水泥混凝土表观密度试验作业指导书 1.依据标准：《公路工程水泥及水泥混凝土试验规程》JTG E30-2005； 2.试验目的及适用范围： 2.1目的：测定水泥混凝土拌合物表观密度。 2.2适用范围：测定水泥混凝土拌合物捣实后的密度，以备修正、核实水泥混凝土配合比计算中的材料用量。当已知所用原材料密度时，还可以算出拌合物近似含气量。 3.试验环境： 进入试验室内检查温湿度仪，在试验记录中注明试验时室内温湿度。 4.试验准备： 4.1试验仪器 4.1试样准备：满足试验要求的混凝土拌合物。
5.试验步骤： 具体试验步骤依据《公路工程水泥及水泥混凝土试验规程JTG E30-2005》T0525-2005方法进行试验。 6.试验结果整理： 6.1混凝土表观密度计算式： ρh=（m2-m1）/Vⅹ1000 ρh—拌合物表观密度（kg/m3）; m1—试样筒质量（kg）; m2—捣实或振实后混凝土和试样筒总质量（kg）; V—试样筒容积（L）。 6.2以两次试验结果的算术平均值作为测定值，精确到10kg/m3，试样不得重复。 7.试验报告： 试验报告应包括内容：○1.要求检测的项目名称、执行标准;○2.原材料的品种、规格和产地；○3.仪器设备名称、型号及编号；○4试验日期及时间○5.环境温度和湿度；○6表观密度；○7.搅拌方式○8其他试验项目及信息。 8.试验注意事项： 8.1对于集料公称最大粒径不大于31.5mm的拌合物采用5L 的试样筒，对于集料公称最大粒径大于31.5mm的混凝土拌合物采用的试样筒，其内径与高度均应大于集料公称最大粒径的4倍。
8.2 试验前用湿布将集料筒内外擦拭干净。 8.3对坍落度不小于70mm混凝土，宜采用人工捣实，对于5L的试样筒，分两层装入，每层插捣25次，对于大于5L 的试样筒，每层装入的混凝土高度不大于100mm,插捣次数不小于12次/10000mm2。 8.4 对坍落度小于70mm混凝土，宜采用振动台振实。振动至水泥混凝土拌合物表面出现水泥浆且无气泡出现为止。
细集料表观密度试验容 量瓶法试验 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
细集料表观密度试验(容量瓶法)试验实施细则 根据现行规范《公路工程集料试验规程》 JTG E42-2005，制定本细集料表观密度试验(容量瓶法)试验实施细则。 一、仪器设备要求： 1、天平：称量1㎏，感量不大于1g。 2、容量瓶：500mL。 3、烘箱：能控温在105℃±5℃。 4、烧杯：500mL。 5、洁净水。 6、其它：干燥器、浅盘、铝制料勺、温度汁等。 二、操作方法与步骤 1、将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。称取烘干的试样约300g(m0)，装入 盛有半瓶洁净水的容量瓶中。 2、摇转容量瓶，使试样在已保温至23℃±℃的水中充分搅动以排除气 泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m2)。 3、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。注：在砂的表现密度试验过程中应测量并控制水的温度，试验期间的温差不得超超过1℃。 4、计算 、细集料的表观相对密度按式计算至小数点后3位。 γa = m0/ （m0+ m1- m2） 式中：γa——集料的表观相对密度，无量纲； m0——集料的烘干质量(g)； m1——水及容量瓶的总质量(g)； m2——试样、水、瓶及容量瓶的总质量(g)。 、表观密度按式计算，精确至小数点后3位。 ρa=γ a*ρ T 或ρa=（γa-αT）*ρw 式中：ρa——细集料的表观密度(g／㎝3)； ρw——水在4℃时的密度(g／㎝3)； αT——试验时的水温对水密度影响的修正系数； ρT——试验温度T时水的密度(g／㎝3)。 三、现场试验完毕后，由仪器保管责任人进行使用情况登记并进行常规保养。
测量物质的密度实验 教学目的：1.学习量筒的使用方法 2.掌握使用天平和量筒间接测量液体和固体的密度 3.锻炼学生动手实验和观察分析能力 实验仪器：量筒、烧杯、水、小石头、盐、 实验步骤：一、量筒的使用 1. 观察量筒的单位标度和零刻度线 2. 认清量筒的量程和分度值 3. 读书时，眼睛要与液体的下表面相平 4. 读出体积不同的水的数值 5. 注意事项： （1）量筒需放在水平桌面上 （2）玻璃制品应小心轻放 （3）实验完毕要把量筒清洗干净 二、测量液体（盐水）的密度： 1.把盐溶解在水中配成盐水，用天平测出烧杯和盐水的质量m1 2.往量筒中倒入适量的盐水，用天平测出烧杯和剩余盐水的质量m2 3.读出量筒中盐水的体积V 4.利用公式ρ=（m1-m2）/V计算出盐水的密度 5.测出的盐水密度与密度表上水的密度相比较，看看是否要大一些 6.分析： （1）先测质量再测体积，避免反过来测量时量筒中的液体倒不干净的问题。 （2）先测m2再读出体积V，这段时间是为了使量筒壁上的盐水充分流下来。 三、测量固体（小石头）的密度 1.用天平测出石头的质量m 2.用量筒测出适量的水的体积V1 3.把石头用细线绑好轻轻放进量筒里浸没在水中，测得水和石头的总体积V2 4.利用利用公式ρ=m/（V2-V1） 5.测出的石头的密度与密度表上石块的密度做比较 6.分析： （1）用量筒测体积时需等待液体稳定后再读数。 （2）适量的水是为了能完全浸没小石头 四、讨论和小结 1.本实验利用公式ρ=m/V间接测量物质的密度 2.测液体和固体密度的实验步骤有什么不同之处？ 教学反思： 通过实验，使学生复习了天平的使用操作，掌握了量筒的使用方法，并能正确的测量出固体和液体的密度。但实验中有些同学对液体体积的读数不够准确或发生错误，需在黑板上作图分析，并在实验中多作练习。
实验六、测量物体密度的实验 【实验原理】： ρ=m/v 【实验器材】： 量筒、天平、待测物体或液体、细线、水、烧杯等 【固体的密度】： 固体的质量可直接用天平称得，外形不规则物体的体积可通过“排水法”来测定，然后，根据密度定义求得密度。 【实验步骤】： ①用天平测出石块的质量m； ②向量筒内倒入适量的水，测出的水的体积V1； ③把石块放入量筒中，测出石块和水的总体积V2； ④算出石块的体积V=V2-V1； ⑤利用公式ρ=m/v算出石块的密度。 【液体的密度】： （1）先测液体和容器的总质量， （2）然后倒入量筒中一部分液体，并测出这部分液体的体积， （3）再称出容器与剩余液体的总质量，两者之差就是量筒内液体的质量， （4）再用密度公式求出液体的密度。 【实验步骤】： ①用天平测出烧杯和盐水的总质量m1； ②将烧杯中的盐水倒入量筒中的一部分，记下体积V； ③用天平测出烧杯和剩余盐水的总质量m2，算出量筒中盐水的质量m=m1-m2； ④利用公式ρ=m/v算出盐水的密度。 【考点方向】： 体积的测量 量筒：量筒是用来测量液体体积的仪器，。 （1）量筒上的单位一般是ml，1ml=1cm3 （2）量筒的使用方法与注意事项：
①选：选择与适当的量筒； ②放：把量筒放在上； ③测：若量筒内的液体内有气泡，可轻轻摇动，让气泡释放出来； ④读：读数时视线要与量筒内液面的中部相平，即要与凸液面（如水银）的部或凹液面的部（如水）相平。 天平的使用 1、使用天平时，先观察量程和分度值，估测物体质量；再把天平放到水平桌面上，为什么？因为：。 2、调节天平时应先将游码移到处，再调节，时指针指在分度标尺处，或指针在中央红线左右摆动幅度相同即可。（左偏右调） 3、称量过程中要用夹取砝码，物码，先大后小，最后移动直至天平。 4、读数=读数+读数； 5、如果砝码缺了一角，所测物体质量比实际质量。 6、使用量筒时先观察和； 7、注意量筒的量程没有刻度线。 8、观察时视线要与在同一水平线上。 9、如果使用天平时把左盘放置的砝码，右盘放置的物品，那么该天平是否可以准确测量物体的密度，为什么？ 答：。 10、实验中将最小的砝码5g放入天平右盘后，发现中央分布盘的指针向右偏，那么接下来的操作应该是：； 【创新母题】：测量小石块的密度。 （1）将天平放在上，游码移到处，发现指针位置如图甲所示，为使横梁在水平位置平衡，应将平衡螺母向（选填“左”或“右”）调节。
初中物理测量物质的密度实验报告 物理实验报告 实验名称实验一测量物质的密度 一、实验目的： 1、掌握用流体静力称衡法测密度的原理. 2、了解比重瓶法测密度的特点. 3、掌握比重瓶的用法. 4、掌握物理天平的使用方法. 二、实验原理： 物体的密度,为物体质量,为物体体积.通常情况下,测量物体密度有以下三种方法： 1、对于形状规则物体 根据,可通过物理天平直接测量出来,可用长度测量仪器测量相关长度,然后计算出体积.再将、带入密度公式,求得密度. 2、对于形状不规则的物体用流体静力称衡法测定密度. ①测固体（铜环）密度 根据阿基米德原理,浸在液体中的物体要受到液体向上的浮力,浮力大小为.如果将固体（铜环）分别放在空气中和浸没在水中称衡,得到的质量分别为、,则 ②测液体（盐水）的密度 将物体（铜环）分别放在空气、水和待测液体（盐水）中,测出其质量分别为、和,同理可得 ③测石蜡的密度 石蜡密度 ---------石蜡在空气中的质量 --------石蜡和铜环都放在水中时称得的二者质量 --------石蜡在空气中,铜环放在水中时称得二者质量 3、用比重瓶法测定液体和不溶于液体的固体小颗粒的密度 ①测液体的密度 . --------空比重瓶的质量 ---------盛满待测液体时比重瓶的质量 ---------盛满与待测液体同温度的纯水的比重瓶的质量 ②.固体颗粒的密度为. ----------待测细小固体的质量 ---------盛满水后比重瓶及水的质量 ---------比重瓶、水及待测固体的总质量 三、实验用具：TW—05型物理天平、纯水、吸水纸、细绳、塑料杯、比重瓶 待测物体：铜环和盐水、石蜡 四、实验步骤： 1、调整天平 ⑴调水平旋转底脚螺丝,使水平仪的气泡位于中心. ⑵调空载平衡空载时,调节横梁两端的调节螺母,启动制动旋钮,使天平横梁抬起后,天平指针指中间或摆动格数相等. 2、用流体静力称衡法测量铜环和盐水的密度
