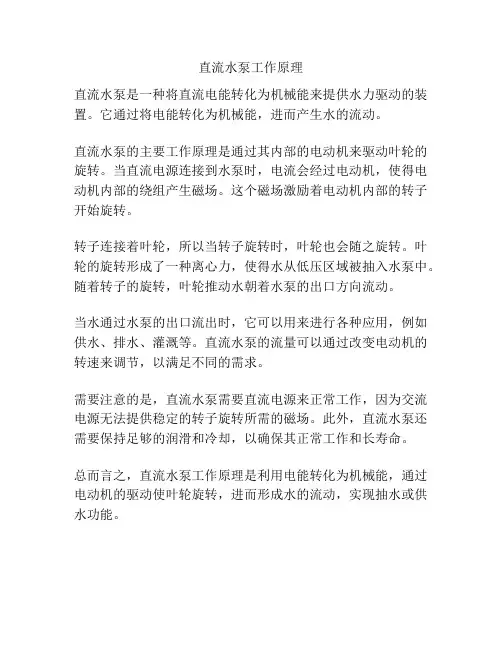

直流调速水泵
随着各行各业的发展，科技的进步，有相当一部分客户的需求，特别是科研、实验室，对水泵体积、噪音、功耗有较高要求等。希望水泵能做得体积更小、功耗更低、可便于携带，这就要求微型水泵生产厂家对水泵的精度、可靠性必须要严格考核了。
采用无刷电机的微型水泵，优点在于寿命长，超低干扰(采用电子换向)，部分高档产品可以长期连续24小时运转，甚至在满负荷下也可以长期连续运转；更高档的还可以采用PWM脉宽调制，进行自动调转速，从而完成智能水泵的功能….其优越性远远大于有刷电机的微型水泵。
体积超小的便携式微型水泵现已面世，便携式调速水泵WUY200，这款性价比超高的微型调流量水泵，独特的抽气、抽水两用功能，工作介质可以为气体和液体，无油无污染、免维护.....
直接“占空比”调电机转速，调范围广(20%-100%)，寿命更长！与新为诚公司的调速盒配套使用，调流量更简单、方便！可昼夜不停长期连续运转，缺水空转也不会损坏。噪音低，能耗小，可任意方向安装；
体积超小仅重60克，更便于携带，优质无刷电机驱动，全部运动部件使用耐久型产品，全方位提高泵寿命。不干扰周围电子元器件、不污染电源，不会造成控制电路、液晶屏等死机；具备完善的自我保护自动停机功能；噪音低，能耗小，可任意方向安装；
微型调速水泵是直接通过“占空比”调电机转速来改变泵的流量，调范围广(30%-100%)，寿命更长！与新为诚公司的调速盒配套使用，调流量更简单、方便！微型调速水泵具备完善的自我保护自动停机功能；噪音低，能耗小，可任意方向安装，使用更方便。

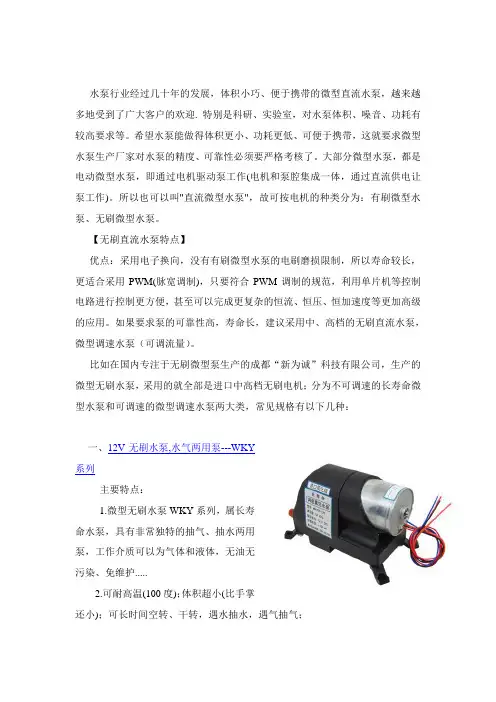

成都新为诚科技多年专注于中高档的微型水泵和微型真空泵的生产，“新为诚”微型水泵，无刷水泵寿命可达数千小时，广受用户欢迎。应该看到，今后微型水泵的发展趋势应该是无刷微型水泵逐渐取代有刷微型水泵，尽管这个过程还可能比较漫长……
“新为诚”微型水泵，坚持专业理念……
一、微型水泵WNY系列-调速真空水泵|水气两用水泵
特点说明：
1.非常独特的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；
2.既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。

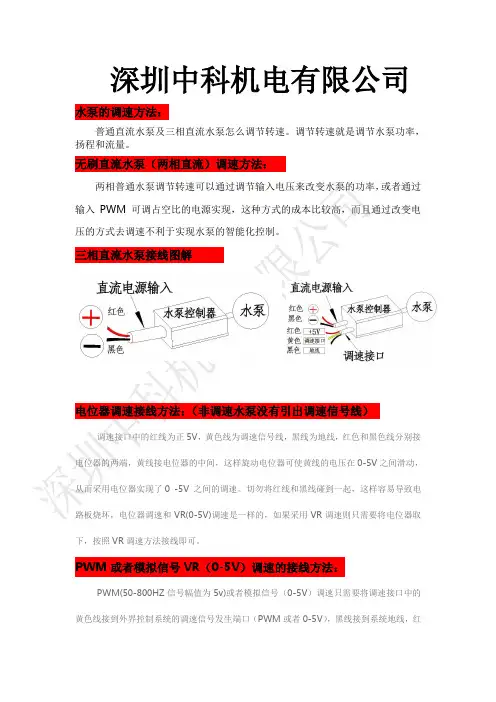

3.电机转速可调：
(1)采用高档长寿命无刷电机，全功能，带PWM脉宽调制，电机转速反馈(标准品无)；
(2)直接“占空比”调电机转速，比有刷电机的“降电压调转速”更先进，可调范围更广(约30%-100%)，且寿命更长！
4.长寿命：优质无刷电机驱动，采用更好的原材料、设备、工艺制造，全部运动部件使用耐久型产品，全方位提高泵寿命。
5.低干扰：不干扰周围电子元器件、不污染电源，不会造成控制电路、液晶屏等死机；
6.流量大(最大可达1.0L/MIN)，自吸快(最高可达3米)；可定做成耐高温型水泵(最高耐100度)；
7.完善的自我保护自动停机功能(定做产品才有)：
(1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；
(2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；
8.可昼夜不停长期连续运转，噪音低，能耗小，可任意方向安装；；
9.袖珍体积，体积小(仅1/2手掌大)，无油无污染、免维护......
10.广泛用于医疗、科研、实验室、环保等行业，具体应用有：水采样分析、水循环、水提升、高档咖啡机等等多种场合。
1.1技术参数说明
二、微型水泵WUY 系列-调速真空水泵|水气两用水泵
1.1 特点说明：
1. 非常独特的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；
2. 调速水泵中流量可调到最低的一款；既可抽水、也可抽气；可长时间缺水空转、干转不损坏；有水抽水、有气抽气。
3.流量适中(最大200ml/Min)，自吸2米，最大扬程2米；
4.电机转速可调，流量可调：
(1)采用中高档长寿命无刷电机，全功能，带PWM脉宽调制，电机转速反馈(标准品无)；
(2)直接“占空比”调电机转速，比有刷电机“降电压调转速”更先进、可调范围更广(约30%-100%)：
5.长寿命：优质无刷电机驱动，采用更好的原材料、设备、工艺制造，全部运动部件使用耐久型产品，全方位提高泵寿命。
6.低干扰：不干扰周围电子元器件、不污染电源，不会造成控制电路、液晶屏等死机；
7.具有过热保护、过载保护功能。当环境过热超过泵的承受极限或有异物卡住时，泵会自动停机来自我保护，避免造成损坏。
8.可昼夜不停长期连续运转，噪音低，能耗小，可任意方向安装；；
9.袖珍体积，体积小(仅1/3拳头大)，无油无污染、免维护，允许抽取潮湿气体......
10.广泛用于医疗、科研、实验室、环保等行业，具体应用有：水采样分析、水循环、水提升等等多种场合。
1.2技术参数说明
水泵，众所周知，它是用来输送液体动力元件，国民经济许多部门要用到它。其品种规格繁多，对它分类方法也各不相同，按其工作原理可以分为三大类：叶片式水泵，容积式水泵，其他类型水泵。 目前市场主要产品为离心泵，是叶片泵一种，亦为应用最为广泛泵型。此种泵工作原理是靠叶轮高速旋转时叶片拨动液体旋转，使液体获离心力而完成水泵输水过程，这种泵称为离心泵。其应用领域涉及生活热水供水、污水排水、工业应用、商业建筑暖通空调循环、冷却水输送等各个方面。离心泵是一种重要设备，它运转需要消耗大量动力！据统计，全世界20%电能是消耗水泵系统上。而事实上，采取必要技术措 施及控制手段，其中30%-50%能耗是可以节省下来。 一：定速泵与变速泵： 传统供热、空调系统，是按单独质调节运行方式选择循环水泵，选泵原则是泵流量不能小于外网所需流 量，一般外网理论流量 1.1?1.2倍，扬程按管路及用户总阻力 1.05?1.10倍进行选择，这时对应轴功率已大于100%。可见按定流量运行方式，水泵运行电耗是很大。带来调节效果十分理想。 水泵按定流量运行方式，当部分负荷状态下，系统所需流量降低，为适应其流量变化，需减小阀门开度调节以改变系统特性曲线，即消耗多余压头，浪费了大量电能！ 改变阀门开度完成对水泵运行点调节，我们还可以采用改变泵转速方法： 由可以看岀：当泵转速改变后泵性能曲线将同时改变，而转速将随频率］Hz ］改变而改变。对循环水泵性能分析可知：水泵流量、扬程和轴功率均与水泵叶轮转速之间存着一定比例关系： 如由此可以看岀，水泵扬程与电机转速平方成正比，水泵轴功率与电机转速立方成正比。即当水泵流量 降低20%时候，电机转速应降低20%，水泵电耗将降低50% ;当水泵流量降低50%时候，电机转速就降低50%，水泵电耗降低87.5%。当系统需要流量降低时，降低转速，相应水泵流量降低，水泵轴功率降低, 节约电能效果显著。，采用变速调节，也避免了采用阀门调节时不必要阀门压头损耗。 二：速度控制原理： 当流量降低时，控制器将检测压力信号（传感器电机电流或转速状态）。此时，控制器将向变频器发岀一个信 号，使其降低输岀（较低频率）直至压力回到要求水平（设定点）。反之，当流量再次升高时，控 制器将检测到压力降低。控制器将向变频器发出一个信号，使其提高输出（较高频率）直至压力回到要求
水泵的性能曲线图分析： 泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。 水泵的性能曲线图上水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力升高时流量下降，你可以根据压力查到流量，也可从流量查到压力；还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力与流量，处于效率曲线最高附近；再有一个功率（轴功率）曲线，其一般随流量增加而增加。注意其轴功率不应超过电机功率。 1、曲线:Q-H,流量与扬程曲线趋势图，粗线是推荐工作范围。扬程--流量曲线 以离心式水泵为例，水泵性能曲线图包含有Q-H（流量-扬程）、Q-N（流量-功率）、Q-n（流量-效率）及Q-Hs（流量-允许吸上真空高度）。每一个流量Q都相应于一定的扬程H、轴功率N、效率n和允许吸上真空高度Hs 。扬程是随流量的增大而下降的。 Q-H（流量-扬程）是一条不规则的曲线。相应于效率最高值的（Qo，Ho）点的参数，即为水泵铭牌上所列的各数据。它将是该水泵最经济工作的一个点。在该点左右的一定范围内（一般不低于最高效率点的10%左右）都属于效率较高的区段，称为水泵的高效段。在选泵时，应使泵站设计所要求的流量和扬程能落在高效段范围内。 因无法上图，请自找一幅水泵性能曲线图对照着看。主要就这些了。 GPM :加仑/分钟,流量单位 3.=gallons per minute 加仑/分,每分钟加仑数(等于4.546升/分) 273L/h。 其中ft是英尺，表示扬程。 1英尺=12英寸, 1英寸=2.54厘米所以, 1英尺=12×2.54=30.48厘米=0.3048米. 比如说自来水管道压力为0.2Mpa，它能供到多高的高度呢转换公式是什么请大家告诉我一下！谢谢 转换公式:高度H=P/(ρg) 压力为P=0.2 Mpa=200000 Pa 高度H=P/(ρg)=200000/(1000*9.8)= 20.41 m 以上是静压转换为压力高度的计算公式，实际在使用时，水以某一流量沿管道流动，流动中有沿程水头损失和局部水头损失，水并不能供到上述高度，应是上述高度再减去水在管道流动的水头损失。 0.1个兆帕理论上能撑起10米水柱， 水泵扬程与压力有什么关系 扬程就是压力。 压力的单位是bar 巴扬程单位是m 米1巴=10米 2、功率曲线(泵轴功率与流量的关系N-Q) HP与功率的比例关系? 答:HP是英制功率的计量单位,即马力。而KW是公制功率计量单位,它们的关系:1HP=0.75KW。 首先你要明白水泵性能曲线是由管路性能曲线和扬程流量曲线构成的，其实很简单。他的交点就是工况点，两水泵并联时流量叠加，扬程基本不变。串联时扬程叠加流量不变。 cdlf2系列里面还有多级叶轮的，根据叶轮代号查看对应极数的扬程（纵坐标），X+Y 对应的那个点。压力就是扬程，1公斤=10米 汽蚀余量 Capcity m3/h H (m) N (﹪) P (kw) Speed (rymin) (NPSH)r
现有的水力开发技术中，不可避免的流速水头动能的损失有进水口、出水口、叶轮涡流、管道涡流等等，总计损失要达流速水头的几倍到几十倍。为了减小水力开发利用中水头流速动能的损失而提高水蕴能的转换率，现在的技术只好让水头流速动能占可开发水力落差能很小的比例。 但水头流速太小了，落差能转换为可利用的能源因为技术原因，转换效率很低(落差3米以下几乎没有开发价值);既然水头流速不能小，而又满足“水头流速动能占水力开发水头落差能很小的比例”，只好增加落差能。所以现在的大型水力开发都要拦坝很高————这就是有压管路发电技术。而无压的直接利用水流能的(比如水车)技术因为能量利用率太低就淡出水力开发人的视野。 风能开发中，自然风力几乎没有压差，单靠风的动能做功，而气体的密度很小，所以风叶的旋转直径都很大。如果是有压风能开发，风叶的旋转直径可以很小就能有很大的功率。 并且有压风能开发就像水力开发中建造大坝，可以把风速头的动能浪费做功忽略不计。 对于大型水力发电设施来说，一般利用的落差都很大(要求40米以上的水落差)，有压水力发电技术经过几代的浸淫已非常成熟，陆明伟的技术暂时还不能跟他们竞争。但微水头(低于3米落差)水力能的有价值开发，几乎是现代水力开发技术的禁区——投资大而经济效益低。由于把单纯的水流做功变为有压水流做功降低了水力发电电能成本，现在落差3米以下的水利开发几乎是得不偿失的——因为直接用高落差开发的电能比开发小于3米落差的水力能更经济。这也是小型发电设施和微水头抽水基本未普及的原因。谁能把开发中小型发电的投资成本降下来，并使经济效益比提高到接近大型水力发电的经济效益比，中小型、小型发电马上就会普及。陆明伟的技术正好解决了这一问题。微水头抽水更是已经在实用为农民浇地了。 (这段文字是计算式，讲的是有压气流能跟有压水力能的开发对比，不是技术专业的可以不看，但不妨碍您对陆明伟技术的理解，技术专业的看了可以理解的更明白。)实例计算：
增压稳压机组、空调定压机组、消防泵组（含自动巡 检）、污水泵技术要求 一、招标内容 1.北小营商务综合楼项目：消火栓稳压机组、喷淋稳压机组、消防水泵、污水 泵，均自带控制箱（其中消防水泵含自动巡检系统）。 2.厂家负责成套机组供应、运输到现场、指导施工方安装、培训、保修等。 3.设备清单及技术参数表
注：1、气压罐容积为最低有效容积，为了布置美观，参数近似的尽量选用同规格。 二、技术标的编制参照及使用的规范和标准： 《立式水泵隔振及其安装》95SS103 《给水设备安装》（冷水部分）S1(一)2004 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《电气控制设备规范》 《通用用电设备配电设计规范》 《离心泵技术条件》GB/T5656-1994 《热水离心泵技术条件》JB/T5414-1991 《清水离心泵能效限定值及节能评价值》（GB19762-2007） 《泵产品涂漆技术条件》JB/T4297-1992 《离心泵、混流泵、轴流泵汽蚀余量》GB/T13006-1991 《离心泵、混流泵、轴流泵和旋涡泵试验方法》GB/T3216-1989 《泵的振动测量与评价方法》JB/T8097-1999
《泵的噪声测量与评价方法》JB/T8098-1999 《离心泵、混流泵和轴流泵验收试验规范》 ISO 2548-1973-C. 三、产品主要技术要求 (一)通用要求 1.选配水泵厂家标配的知名品牌优质电机，防护等级不低于IP55 （污水泵IP54）,绝缘等级不低于F级。 2.水泵运行产生的噪音应满足国家标准要求。 (二)消火栓及喷淋稳压机组技术要求 1.该机组由立式离心水泵两台（一备一用）、电控系统、立式隔膜 式气压罐、压力控制器、阀门管路、共同底座等组成。 2.隔膜式气压罐按国标91SS852标准图集制造，气压罐设有泄水 装置、气囊压力监测表，并配有气囊充气接口。 3.机组应有排水设施，便于维修时泄水或排除事帮漏水。 4.机组的连接管道、配件、气压水罐等外表面应刷防锈漆两道， 气压水罐内表应刷无毒防腐涂料。 5.水泵、电机、管道安装技术要求均按有关技术规定执行，在管 路系统上设安全阀，远传压力表等附件。 6.电控系统具有自动、手动功能，并与消防控制中心或消防泵房 联网，电气元器件采用ABB、施耐德同等档次。 7.两台稳压水泵一用一备，轮流工作自动切换，交替运行。 8.除第“二”条外，本机组还应遵照《高层民用建筑设计防火规 范》（简称《高规》）GB50045-95、《气压给水设计规范》CECS76:95、
农田灌溉小型水泵的选择与使用 近年，我国农用水泵的社会保有量大幅度增长，尤其是以潜水泵、自吸泵等为代表的小型农用水泵，由于价格低、易操作等优点深受广大用户青睐。但是，由于小型水泵的生产厂家众多，技术力量良莠不齐，致使产品质量优劣悬殊。再加上操作、使用不当等因素，使为数不少的用户产生了新的烦恼，甚至经济上出现了不少的损失。据统计，目前我国农用水泵每年生产数量的一半用来更换报废产品。因此，如何选择到一台经久耐用、称心如意的水泵和怎样延长水泵的寿命就成为广大用户十分关心的问题。 1、选择标准化水泵 1）何谓标准化水泵标准化水泵就是国家根据ISO的要求，制定、推行的最新型号的水泵。其主要特点是体积小、重量轻、性能优、易操作、寿命长、能耗低等。它代表着当前水泵行业的最新潮流。 2）如何选择水泵用户选择水泵时，最好是到农机部门认可的销售点，一定要认清生产厂家。建议优先考虑购买充水式潜水电泵，并且看清牌号和产品质量合格证。千万不能购买“三无”（即无生产厂家、无生产日期、无生产许可证）产品，否则出现了问题，用户将束手无策。 3）什么牌水泵好作为用户，由于受到专业知识的局限，很难定夺，最好的方法是咨询水泵方面的行家。如果实在无人咨询，不妨去咨询一些老的水泵用户，尤其是那些与自己使用条件相近者，买这些用户信得过、质量可靠而又比较成熟的产品，不失为一种明智的选择。
同时，应根据当地的电源情况来决定用单相泵或三相泵。 2、选择满足扬程要求的水泵 1）水泵扬程选择所谓扬程是指所需扬程，而并不是提水高度，明确这一点对选择水泵尤为重要。水泵扬程大约为提水高度的1．15～1．20倍。如某水源到用水处的垂直高度20米，其所需扬程大约为23～24米。选择水泵时应使水泵铭牌上的扬程最好与所需扬程接近，这样的情况下，水泵的效率最高，使用会更经济。但并不是一定要求绝对相等，一般偏差只要不超过20％，水泵都能在较节能的情况下工作。 2）铭牌扬程多大为好选择铭牌上扬程远远小于所需扬程的一台水泵，往往会不能满足用户的愿望，即便是能抽上水来，水量也会小得可怜，甚至会变成一台无用武之地的“闲泵”。是否购买的水泵扬程越高越好？其实不然。高扬程的泵用于低扬程，便会出现流量过大，导致电机超载，若长时间运行，电机温度升高，绕组绝缘层便会逐渐老化，甚至烧毁电机。 3）选择合适流量的水泵，水泵的流量，即出水量，一般不宜选得过大，否则，会增加购买水泵的费用。应具体问题具体分析，如用户自家吃水用的自吸式水泵，流量就应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大一些的。 3、使用中应注意的几个问题正确掌握使用方法是延长水泵寿命、减少经济损失的重要因素。 1）对于潜水泵启动前应做一些必要的检查：泵轴的转动情况是否正常，有无卡死现象；叶轮的位置是否正常；电缆线和电缆插头有无破裂、擦伤和折断现象等。运行中要注意观察电压的变化情况，一般控制在额定电压的±5％范围以内。另外，水泵在水中的位置十分重要，应尽可能选在水量充沛、无淤泥、水质好的地方，垂直悬吊在水中，不允许横放，以免陷入泥中或被悬浮物堵塞水泵进口，而导致出水量锐减甚至抽不上水来。
离心泵特性曲线的测定 一、 实验目的 1、了解离心泵的结构与特性，熟悉离心泵的使用。 2、测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。 3、熟悉孔板流量计的构造、性能及安转方法。 4、测量孔板流量计的孔流系数C 随雷若数Re 变化的规律。 5、测定管路特性曲线。 二、 基本原理 离心泵的主要性能参数有流量Q 、压头H 、效率和轴功率N ，在一定转速下，离心泵的送液能力（流量）可以通过调节出口阀门使之从零至最大值间变化。而且，当期流量变化时，泵的压头、功率、及效率也随之变化。因此要正确选择和使用离心泵，就必须掌握流量变化时，其压头、功率、和效率的变化规律、即查明离心泵的特性曲线。 1、扬程H 的测定与计算 取离心泵进口真空表和出口压力表处为1、2截面，列机械能衡算方程： ∑+++=+++f h g u g p H g u g p 2z 2z 2 2 222111ρρ 因两截面间的管长很短，通常将其阻力项∑f h 归并到泵的损失中，且泵的进出口为等径 管则有 式中 H 0 ：泵出口和进口的位差，对于磁力驱动泵32CQ-15装置，H 0= ρ：流体密度，kg/m 3 ； p 1、p 2：分别为泵进、出口的压强，Pa ； u 1、u 2：分别为泵进、出口的流速，m/s ； z 1、z 2：分别为真空表、压力表的安装高度，m 。 2、轴功率N 的测量与计算 N=N 电k 式中—N 电为泵的轴功率，k 为电机传动效率，取k= 3、效率η的计算 泵的效率η是泵的有效功率N e 与轴功率N 的比值。反映泵的水力损失、容积损失和机械损失的大小。泵的有效功率N e 可用下式计算： 故泵的效率为 %100g ?=N HQ ρη 4、泵转速改变时的换算 在绘制特性曲线之前，须将实测数据换算为某一定转速n? 下（可取离心泵的额定转
水泵招标技术方案 一.资质要求 1.营业执照经营X围：应有变频供水设备、消防供水设备和排污泵的 生产销售等项目。 2.资金要求：要求不小于200万元人民币。 3.生产规模或每月供应量：要求单月不小于100万元人民币的供货能 力。 4.检测报告：需提供有效期内部（省）级或以上检测部门出具的产品 质量检验报告。 5.质量认证：应通过ISO9000质量认证。 二.招标内容 本次招标包括变频供水设备、消防供水设备和潜污泵。具体内容详见材料部提供的材料清单，同时按材料部提供的材料招标报价表进行报价，以最低综合评标总价确定中标单位。 三.技术要求 1.变频供水设备
1)变频供水设备（以下简称整机）包括气压罐、水泵（含电机）、 控制柜（含变频器、可编程控制器及其他元器件）、压力传感器、支座等部分组成。整机应高效节能、运行安全可靠、管理方便、供水压力稳定、流量连续可调。整机性能参数符合设计要求。 整机配套使用的部件、材料均应选用国家标准（行业标准）的产品。 2)水泵采用多级立式泵（DL型），电机应为低速电机。 3)除易损件可在正常使用寿命期间更换外，整机使用寿命不低于 12年。投标人应提供整机的使用寿命、平均无故障时间、平均故障恢复时间、主要零部件和易损件的使用寿命的说明。 4)整机内部和构件表面应作防锈和防腐处理，处理方法和要求应 符合国家及行业相关标准规定。 5)整机表面应无明显的划伤、锈斑和压痕，表面整洁、美观光滑、 喷涂层均匀，色调一致，无流痕、气泡和剥落。 6)水泵的运转应平稳、自如、无卡阻现象。 7)水泵的震动值、噪声级以及安全性能的要求应符合国家及行业 相关标准规定。 8)电机选用国内名优产品，应能适应变频器的变频控制要求，且 电机转子内应有热敏电阻传感器。电机防护等级IP54，绝缘等

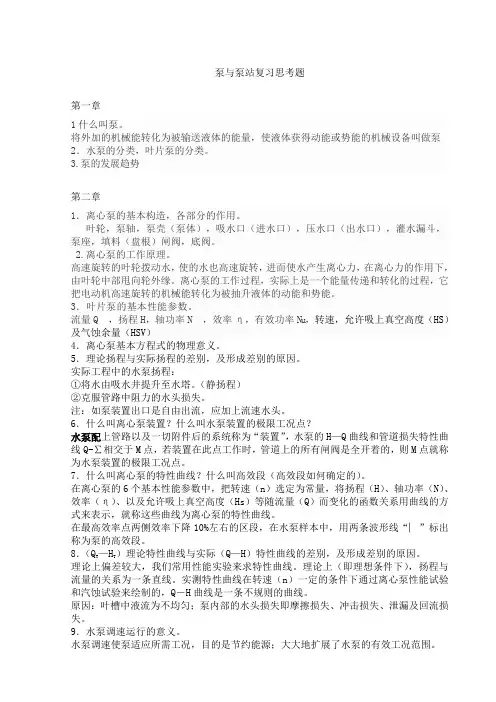

一、离心泵的特性曲线定义 当转速n为常量时，列出扬程（H）、轴功率（N）、效率（η）以及允许吸上真空高度（HS）等随流量（Q）变化的函数关系，即：H=f（Q）；N=F（Q）；Hs= Ψ（Q）；η = φ（Q），我们把这些方程关系用曲线来表示，就称这些曲线为离心泵的特性曲线。 离心泵的特性曲线是液体在泵内运动规律的外在表现形式，这三条曲线需要根据试验的方法（采用离心泵特性曲线的测定装置，逐渐开启水泵出口阀门改变其流量，测得一系列的流量及相应的扬程和轴功率，然后将H-Q、N-Q、η一Q曲线绘制在同一张坐标纸上，即为一定型式离心泵在一定转速下的特性曲线），不同的水泵特性曲线不同，水泵的特性曲线由设备生产厂家提供。严格意义上讲，每一台水泵都有特定的特性曲线。 在水泵特性曲线上，对应任意流量点都可以找到一组与其相对应的扬程、轴功率和效率值，通常把这一组相对应的参数称为工况，其对应最高效率点的一组工况称为最佳工况。 在生产实践中，水泵的运行工况点是通过管路的特性曲线与水泵的特性曲线确定的（M工况点，见下图）。在选择和使用泵时，使水泵在高效区运行，以保证运转的经济和安全。 二、影响离心泵特性曲线的因素 离心泵的特性曲线与很多因素有关，如液体的粘度与密度、叶轮出口宽度、叶片的出口安放角与叶片数及离心泵的压出室形状等均会对离心泵的特性曲线产生影响。 1、叶轮出口直径对性能曲线的影响 在叶轮其他几何形状相同的情况下，如果改变叶轮的出口直径，则离心泵的特性曲线平行移动，见下图。
根据这一特性，水泵制造厂和使用单位可采用车削离心泵叶轮外径的方法改变一台泵的性能范围，以使泵的性能更适合实际运行需要。例如，某厂的一台离心式循环泵，其运行压力偏高，为降低压力，将叶轮外径由270mm车削到250mm后，在流量相同的情况下，压力下降，给水泵的电机电流减小，满足了运行的要求。 2、转速与性能曲线的关系 同一台离心泵输送同一种液体，泵的各项性能参数与转速之间的关系式为： Q1/Q2=n1/n2 H1/H2=（n1/n2）2 N1/N2=（n1/n2）2
水泵节能改造的方法 对于水泵节能这个问题，不少人都有一个疑问，水泵有什么好节能的，平时不都那么用吗？水泵运行得很好啊，根本不需要节能啊，也没耗多少电的，不可能有多大的节能空间啊，针对这一系列的问题，下面泽德污水提升器就水泵节能问题详细给大家介绍下，我们为什么要节能，还有一些常见的水泵节能改造方法。 水泵节能的原因： 由于水泵大量广泛应用，水泵是中国的能耗大户啊，每年的耗电总量达到全车总耗电量的20%之多，并且每年还呈现出大幅递增的趋势呢，从水泵的设计方面的水平来看，中车的水泵设计水泵十分接近国外发达国家的先进水平了，但是在水泵的制造，工艺技术和系统运行的效率这些方面来说，相对发达国家都还存在很大的差距，2010年就因为水泵造成的能量浪费就达到了1700亿千瓦时,在水泵造成这么严重的能源的浪费，中国的水泵节能改造迫在眉睫啊，现在国家对水泵的节能服务有很强的政策扶持， 水泵节能改造方法： 要对水泵节能改造主要分两步，先是对水泵能耗进行准确的评估，然后进行有效的改造，特别是针对能耗浪费严重的地方进行对症下药,实施有效的整改方案，减少并做到杜绝浪费，我们根据水泵运行原理可以知道，流量与转速的一次方成正比的，扬程与转速的平方成正比，功率与转速的立方成正比。假如水泵的效率一定，当要求调节流量下
降时，转速可成比例的下降，而此时功率成立方关系下降。 我们举个例：如果一台水泵电机功率为200kW，当转速下降到原转速的80%时，其耗电量为102.4kW，省电48.8％。 第一、功率因数补偿方法节能，无功功率不但增加线损和设备的发热，更主要的是功率因数的降低从而导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重。使用变频调速装置后，由于变频器内部滤波电容的作用，功率因数很高，从而减少了无功损耗，增加了电网的有功功率。 第二、软启动方法节能，电机一般为直接启动或Y/D启动，启动电流等于4～7倍额定电流，这不但要求电网容量高，而且启动时会对设备和电网造成严重的冲击，影响使用寿命。使用变频装置后，利用变频器的软启动功能将使启动电流从零开始，最大值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备的使用寿命。 第三、采用闭式（或开式）变频控制技术，由能耗优化模块、智能控制系统、变频控制系统、远程监控制系统等组成，实时监控泵系统工艺参数并与目标值比较，自寻优给出满足工艺要求且实时电耗最低的运行匹配和调速策略，实行最优运行调度方案，达到最佳节能效果。 第四、采用国内名优变频器和电气元件，性能稳定，设备运行安全可靠。 第五、自动寻优功能。自寻优给出满足工艺要求且实时能耗最低
编订：__________________ 审核：__________________ 单位：__________________ 变频调速技术在水泵控制系统中的应用 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8521-58 变频调速技术在水泵控制系统中的 应用 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 变频调速（ＶａｒｉａｂｌｅＶｅｌｏｃｉｔｙＶａｒｉａｂｌｅＦｒｅｑｕｅｎｃｙ节能技术是一项集现代先进电力电子技术和计算机技术于一体的高效节能技术。自８０年代世界各国将其投入工业应用以来，它显示出了强劲的竞争力，其应用领域也在迅速扩展。现在凡是可变转速的拖动电机，只要采用该项技术就能取得非常显著的节能效果。国家科委十分重视这一技术的推广工作，已在１９９５年将其列入国家级重点推广的科技成果项目。 随着我国工业生产的迅速发展，电力工业虽然有了长足进步，但能源的浪费却是相当惊人的。据有关资料报导，我国风机、水泵、空气压缩机总量约４２００万台，装机容量约１．１亿千瓦。但系统实际运
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。 （一）离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头（扬程) 离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项，即 (1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。离心泵的总效率由上述三部分构成，即 η=ηvηhηm（2-14） 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有 Ne = HgQρ（2-15） 式中 Ne------离心泵的有效功率，W； Q--------离心泵的实际流量，m3/s； H--------离心泵的有效压头，m。 由于泵内存在上述的三项能量损失，轴功率必大于有效功率，即 （2-16） 式中 N ----轴功率，kW。 （二）离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H－Q、N－Q、η－Q
如何降低水泵电单耗？ 水泵广泛应用于工农业生产和居民生活的各个领域，每年消耗在水泵机组上的电能占全国总电耗的21%以上，在供水企业中占生产成本的30%-60%，在我公司水泵电耗占到全公司用电的40%-50%, 因此水泵的节能问题具有重要意义。因为在工业生产中广泛使用循环水泵，即水泵从水池中吸水，经换热设备后温度升高，通过冷却塔把热量散入空气中，降温后再回入水池，如此循环使用。 下面则研究一下循环泵的节能使用水泵实际扬程H（Q，t）是流量Q 和时间t 的函数，它的大小同工艺要求和设备自身的调节能力有关，在带有调速装置的泵站系统中，通过调节水泵转速或开泵台数,H（Q，t）可以按照工艺要求（如管网特性要求，生产工艺的要求）提供。在没有调速装置的情况下，由于设备自身特性同工艺要求不匹配，泵输出的H（Q，t）也不一定等于工艺要求的扬程，这样将有一些富裕扬程被浪费，比如通过开关泵调节供水扬程时，水泵单耗与其出口流量、压力、效率有关，其轴功率（输入功率）可用下式计算： N=9.81×Q×H/η 式中Q—循环水泵流量，m3/s；H—水泵扬程，m； η—效率，%。 可见影响水泵轴功率N 大小，即水泵电耗高低的主要因素是出口流量Q、扬程H 以及泵效率。
降低水泵电单耗的措施: 1. 采用变频调速技术 目前，变频器技术已很成熟，在市场上有很多国内外品牌的变频器，这为变频调速供水提供了充分的技术和物质基础。通过变频调速技术，改变水泵转速，从而改变水泵的供水流量，则不会存在富裕扬程，具有优良的节能效果。我国国家科委和国家经贸委在《中国节能技术政策大纲》中把泵和风机的调速技术列为国家九五计划重点推广的节能技术项目。我公司实行多泵并联恒压供水，其中一台泵是变频泵，其余全是工频泵，可以实现恒压变量供水。 2. 循环水泵的合理配备 根据生产工艺需要，循环水量是不断变化的，只靠变频调速装置有时还做不到合理用能，比如平均用水量1900 吨/小时，开两台1200 吨/小时的水泵在生产用量大时（最大流量2500 吨/小时）达不到生产要求，只能开三台1200吨/小时的水泵，除带变频的一台泵，另两台水泵的出口阀门只能开一半，这时就只能采取扬程富裕的运行方式，虽然可以做到让阀后满足工艺要求，但阀前水泵提供的富裕扬程却被浪费了。为了使循环水泵运行方式经济合理，把一台1200 吨/小时的工频水泵改为1500 吨/小时，这样只开1 台1200 吨/小时的变频泵和一台1500 吨/小时的工频泵，实现大、小流量搭配，
1 引言 水泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。 2 水泵变频运行分析的误区 2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律 流量比例定律 Q1/Q2=n1/n2 扬程比例定律 H1/H2=(n1/n2)2 轴功率比例定律 P1/P2=(n1/n2)3 并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。 以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题: (1) 为什么水泵变频运行时频率在30~35Hz以上时才出水？ (2) 为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高？ 2.2 绘制水泵的性能特性曲线和管道阻力曲线 很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。 图1 水泵的特性曲线 图1中，水泵在工频运行的特性曲线为F1，额定工作点为A，额定流量QA，额定扬程HA，管网理想阻力曲线R1=KQ与流量Q成正比。采用节流调节时的实际管网阻力曲线R2，工作点为B，流量QB，扬程HB。采用变频调速且没有节流的特性曲线F2，理想工作点为C，流量QC，扬程HC;这里QB=QC。 按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。实际水泵变频调速时，频率降到30~35Hz以下时就不出水了，流量已经降到零。 2.3 变频泵与工频泵并联 变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？ 3 以上分析的误区 (1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。而比例定律是相似定律作为特例演变而来的。即两台完全相同的泵在相同的工况条件下，输送相同的流体，且泵的直径和输送流体的密度不变，仅仅转速不同时，水泵的流量、扬程和功率与转速之间的关系。 (2) 在风机单机运行时，风门挡板不变且温度和密度不变时，管网阻力只与风机的流量有关，阻力系数为常数。因此其运行工况与标准工况相同，可以应用比例定律。但在风机并联运行时，由于出口风压受其它风机的风压的影响，出口流量也与总流量不同，造成工况变化，因
无能耗水泵 现有的水力开发技术中，不可避免的流速水头动能的损失有进水口、出水口、叶 轮涡流、管道涡流等等，总计损失要达流速水头的几倍到几十倍。为了减小水力 开发利用中水头流速动能的损失而提高水蕴能的转换率，现在的技术只好让水头 流速动能占可开发水力落差能很小的比例。 但水头流速太小了，落差能转换为可利用的能源因为技术原因，转换效率很 低(落差3米以下几乎没有开发价值);既然水头流速不能小，而又满足“水头流速 动能占水力开发水头落差能很小的比例”，只好增加落差能。所以现在的大型水 力开发都要拦坝很高————这就是有压管路发电技术。而无压的直接利用水流 能的(比如水车)技术因为能量利用率太低就淡出水力开发人的视野。 风能开发中，自然风力几乎没有压差，单靠风的动能做功，而气体的密度很 小，所以风叶的旋转直径都很大。如果是有压风能开发，风叶的旋转直径可以很 小就能有很大的功率。并且有压风能开发就像水力开发中建造大坝，可以把风速 头的动能浪费做功忽略不计。 对于大型水力发电设施来说，一般利用的落差都很大(要求40米以上的水落 差)，有压水力发电技术经过几代的浸淫已非常成熟，水汇科技的技术暂时还不能跟他们竞争。但微水头(低于3米落差)水力能的有价值开发，几乎是现代水力开发技 术的禁区——投资大而经济效益低。由于把单纯的水流做功变为有压水流做功降 低了水力发电电能成本，现在落差3米以下的水利开发几乎是得不偿失的——因 为直接用高落差开发的电能比开发小于3米落差的水力能更经济。这也是小型发 电设施和微水头抽水基本未普及的原因。谁能把开发中小型发电的投资成本降下 来，并使经济效益比提高到接近大型水力发电的经济效益比，中小型、小型发电 马上就会普及。水汇科技的技术正好解决了这一问题。微水头抽水更是已经在实用为农
供暖系统变频调速补水泵定压技术应用 随着经济和科技水平的快速发展，进入新时代后，随着城市化进程的深入，人们生活质量逐渐提高，这也使得能源消耗逐渐成为了限制我国经济健康发展的一个重要因素。目前，水泵、风机中的电动机大部分都是非调速性的电动机，若将其改成调速电动机，那么就能够达到理想节能效果，因此，必须了解变频技术节能原理与优点，并加强对其的运用，从而有效解决能源不足问题。空调系统大部分时间在部分负荷工况下运行，若空调水系统按设计水流量运行，必然会导致空调水系统大部分时间在小温差、大流量工况下运行，浪费大量的不必要的电能。随着对水泵变频节能的推广越来越多，有必要对使用变频泵的实际节电率进行分析，以判断其节能效果是否显著。 标签：高压变频器；补水泵；节能 引言 基于一级泵系统（冷源侧定流量末端变流量），对不同热负荷、冷负荷比例下空气源热泵空调水系统中循环水泵的选型进行了探讨，并对具体工程实例中循环水泵的选型进行了计算。结果表明，空气源热泵空调水系统，需根据制冷、制热工况下系统的水流量决定循环水泵采用一套定速水泵、采用一套变频调速水泵还是分设冷热水循环水泵。 1变频技术的优点 变频技术具有以下四方面优点：首先，对电机启动电流进行控制。在直接启动工频电机时，启动的电流会超出额定电流，通常情况下是比额定电流高出4到7倍，而这也就会使电阻绕机电应力大幅增加并导致热量的产生，会减少电机的使用寿命。而变频技术的运用则可以实现电机的零电压、零速启动。只要将电压与频率联系起来，变频器就能够通过矢量控制方法或者是WF来带动负载，并完成相应工作。通过这一方式，不仅可以使电机启动电流大幅度下降，还能够促进绕组承受能力的提升，从而增加电机使用寿命并减少维护成本。其次，降低电压波动。在启动电机时，不仅电流会增加，电压也会出现较大波动。其中电机启动功率的大小与配电网容量对电压下降程度起着决定性作用。同时，电压的下降也会给电压敏感设备带来不良影响，如故障跳闸或者是接触器、传感器、咒机以及接近开关等出现错误。但是，在使用变频技术之后，因为电机可以实现零压力、零频启动，所以可以有效避免电压下降问题的出现。再次，变频技术可以实现电机与风机的低速运行，减少其受到的磨损并降低噪音，从而延长二者额使用寿命。最后，节能效果较好。因为能耗和电机转速之间成立方比，所以，在运用变频技术之后，可以节省大量成本。 2水泵节能原理 在对水泵进行设计时，设计人员会在综合考虑用戶平均消耗量总和的基础
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* ２－４离心泵的特性曲线 一、离心泵的特性曲线 压头、流量、功率和效率是离心泵的主要性能参数。这些参数之间的关系，可通过实验测定。离心泵生产部门将其产品的基本性能参数用曲线表示出来，这些曲线称为离心泵的特性曲线（characteristic curves）。以供使用部门选泵和操作时参考。 特性曲线是在固定的转速下测出的，只适用于该转速，故特性曲线图上都注明转速n的数值，图2-6为国产 4B20型离心泵在n=2900r/min时特性曲线。图上绘有三种曲线，即 １．Ｈ－Q曲线 Ｈ－Q曲线表示泵的流量Q和压头Ｈ的关系。离心泵的压头在较大流量范围内是随流量增大而减小的。不同型号的离心泵，Ｈ－Q曲线的形状有所不同。如有的曲线较平坦，适用于压头变化不大而流量变化较大的场合；有的曲线比较陡峭，适用于压头变化范围大而不允许流量变化太大的场合。 ２．Ｎ－Q曲线 Ｎ－Q曲线表示泵的流量Q和轴功率Ｎ的关系，Ｎ随Q的增大而增大。显然，当Q=0时，泵轴消耗的功率最小。因此，启动离心泵时，为了减小启动功率，应将出口阀关闭。 ３．η－Q曲线 η－Q曲线表示泵的流量Q和效率η的关系。开始η随Q的增大而增大，达到最大值后，又随Q的增大而下降。该曲线最大值相当于效率最高点。泵在该点所对应的压头和流量下操作，其效率最高。所以该点为离心泵的设计点。
选泵时，总是希望泵在最高效率工作，因为在此条件下操作最为经济合理。但实际上泵往往不可能正好在该条件下运转，因此，一般只能规定一个工作范围，称为泵的高效率区，如图2-6波折线所示。高效率区的效率应不低于最高效率的92%左右。泵在铭牌上所标明的都是最高效率下的流量，压头和功率。离心泵产品目录和说明书上还常常注明最高效率区的流量、压头和功率的范围等。 二．离心泵的转数对特性曲线的影响 离心泵的特性曲线是在一定转速下测定的。当转速由n1改变为n2时，其流量、压头及功率的近似关系为 , , (2-6) 式（2-6）称为比例定律，当转速变化小于20%时，可认为效率不变，用上式进行计算误差不大。 三．叶轮直径对特性曲线的影响 当叶轮直径变化不大，转速不变时，叶轮直径、流量、压头及功率之间的近似关系为 , , (2-7) 式（2-7）称为切割定律。 四．液体物理性质的影响 泵生产部门所提供的特性曲线是用清水作实验求得的。当所输送的液体性质与水相差较大时，要考虑粘度及密度对特性曲线的影响。 １．粘度的影响所输送的液体粘度愈大，泵体内能量损失愈多。结果泵的压头、流量都要减小，效率下降，而轴功率则要增大，所以特性曲线改变。 ２．密度的影响离心泵的压头与密度无关，这可以从概念上加以说明。液体在一定转速下，所受的离心力与液体的密度成正比。但液体由于离心力的作用而取得的压头，相当于由离心力除以叶轮出口截面积所形成的压力，再除以液体密度和重力加速度的乘积。这样密度对压头的影响就
提及水泵,人们并不陌生,它就是依靠电或油资源用来抽水的设备。然而,上海水汇科技的“无能耗水泵”则与众不同——不用电,不耗油,却能自动把水抽到高处,灌溉农田。该套装置的能量来自水流,利用流动的水产生的气压把水压到高处。现在云南四川都有示范工程。 “气液能转换”术原理及应用 (一)、'气液能转换现象’简述 特定条件下,比水密度小的物质可以克服浮力的影响在水中下行(往杯子里倒水有气泡被裹挟向水底下行的现象就实现了比水密度小的物质在水中下行)即为'气液能转换现象’。如果这个比水密度小的物质就是气泡,且可以人工控制气泡在水下行几米甚至几十米,即为'气液能转换现象’的应用。 (二)、具体应用如下: 1、倒虹吸开发利用水力能 在倒U型虹吸管顶部开进气孔,倒虹吸管内的天然负压吸引外界大气进入虹吸管,形成负压气流。调节进气量使虹吸不致中断,进入虹吸管的气体在'液气能转换现象’原理作用下被排向下游,进气口即可形成稳定的负压气流供人类作为能源使用。见附图 2、正压曝气开发水力能
倒虹吸中被裹挟向下的气体,被裹挟至下游几米甚至几十米深的水下后,让水流在管道内变作横向运动,小气泡会上浮到横向管顶部并互相融合为高压气腔,此气腔内的高压气体可以以高压气体动力方式做为能源供人类使用。见附图 3、倒虹吸得到负压气体功能可以做为真空泵,正压曝气得到的高压气体的功能可以做为空压机;如果此水力能转换来的负压气体或高压气体用来做风力发电即就是水力能发电;如果负压气体用来吸水到高处或高压气体用来压水到高处就实现了无能源费用消耗泵水到高处的无能耗水泵功能。下图就是高压泵水原理图 气液泵特点优势: 同功能相似的产品(水锤泵、水轮泵、水车)对比 1、水源地优势
长江大学 化工原理实验报告 实验四离心泵特性曲线的测定 1.实验目的及任务 1.1了解离心泵结构与特性，熟悉离心泵的使用。 1.2测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。 1.3熟悉孔板流量计的构造、性能及安装方法。 1.4测量孔板流量计的孔流系数C随雷诺数Re变化的规律。 1.5测定管路特性曲线。 2.基本原理 离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H、轴功率N及泵的流量Q之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。 2.1扬程H的测定与计算 取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程： z1+p1 ρg +u12 2g +H=z2+p2 ρg +u22 2g +Σ?f (1.1) 由于两截面间的管长较短，通常将其阻力项hf归并到泵的损失中，且泵进出口为等径管，则有 H=(z2?z1)+p2?p1 ρg =H0+H1+H2 (1.2)式中H0--泵出口和进口间的位差，H=z2?z1（对于磁力驱动泵32CQ=15装置，H0=0.3m；多数情况下，H可忽略，即H并归入到泵内损失中）； ρ—流体密度， g—重力加速度， p1、p2—分别为泵进、出口的真空压和表压， H1、H2 ---分别为泵进、出口的真空压和表压对应的压头， u1、u2 ---分别为泵进、出口的流速， z1、z2---分别为真空表、压力表的安装高度， 由上式可知，只要直接读出真空表和压力表上的数值及两表的安装高度差，就可计算出泵的扬程。 2.轴功率N的测量与计算 N=N 电k(1.3) 式中N电 ---电功率表显示值； k---电机传动功率，可取k=0.90 2.2效率η的计算 泵的效率n是泵的有效功率Ne与轴功率N的比值。有效功率Ne是单位时间内流体经过泵时所获得的实际 功，轴功率N是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械能损失的大小。 泵的有效功率Ne可用下式计算: N 电 =HQρg (1.4) 故泵效率为 ρ=HQρg N ×100% (1.5) 2.3转速改变时的换算 泵的特性曲线是在恒定转速下的实验测定所得。但是，实际上感应电动机在转矩改变时，其转速会有变 化，这样随着流量Q的变化，多个实验点的转速n将有所差异，因此在绘制特性曲线之前，须将实测数据换 算为某一定转速n下（可取离心泵的额定转速）的数据。在n=20%的情况下其换算关系如下： 流量 Q′=Q n′ n (1.6) 扬程 H′=H(n′ n )2 (1.7) 轴功率 N′=N(n′ n )3 (1.8) 效率 η’=Q′H′ρg N′ =QHρg N =η (1.9) 2.4管路特性曲线H-Q 当离心泵安装在特定的管路系统中工作时，实际的工作压头和流量不仅与离心泵本身的性能有关，还与 管路特性有关，也就是说，在液体输送过程中，泵和管路二者是相互制约的。 在一定的管路上，泵所提供的压头和流量必然与管路所需的压头和流量一致。若将泵的特性曲线与管路 特性曲线绘在同一坐标图上，两曲线交点即为泵在该管路的工作点。因此，可通过改变泵转速来改变泵的特 性曲线，从而得出管路特性曲线。泵的压头H计算同上。 He=Δz+Δp ρg +Δu2 2g +Σhf=A+BQ2(1.10) 其中 BQ2=Δu2 2g +Σhf=Δu2 2g +(8λ π2 g )(l+Σl e d5 )Q2(1.11) 当H=He时，调节流量，即可得到管路特性曲线H?Q。 2.5孔板流量计孔流系数的测定 孔板流量计的结构如图所示。
