机械原理课后习题解答
第3章机构的运动分析3－3 试求图3.3所示各机构在图示位置时全部瞬心的位置。
解瞬心的位置可直接在题图上标出。此图适当放大。
3－4 在图示的齿轮—连杆组合机构中，试用瞬心法求齿轮1与3的传动比ω1／ω3。
3－6 在图示的四杆机构中，L AB＝60 mm，L CD＝90 mm，L AD＝L BC＝120mm，ω2＝10rad／s，试用
瞬心法求：
(1)当φ＝165°时，点C的速度v c；
(2)当φ＝165°时，构件3的BC线上(或其延长线上)速度最小
的一点E速度的大小；
(3)当V C＝0时，φ角之值(有两个解)。
解以选定的比例尺μL作机构运动简图如解图3-6(a)所示。
(1)定出瞬心P13的位置，求V C。
ω3＝V B／L BP13＝ω2L AB／(μL BP13)＝2.56 rad／s
V C＝μL CP l3ω3＝0.4 m／s
(2)定出构件3的BC线上速度最小的一点E位置及速度的大小。
因BC线上速度最小之点必与P13点的距离最近，故从P13引BC线的垂线交于点E，由图(a)可知V E＝μL P13Eω3＝0.357 m／s
(3)定出V C＝0的两个位置见解图3-6(b)，量出φ1＝26.4°，φ2＝226.6°
解图3-6
机械原理作业 第一章结构分析作业 1.2 解： F = 3n－2P L－P H = 3×3－2×4－1= 0 该机构不能运动，修改方案如下图： 1.2 解： （a）F = 3n－2P L－P H = 3×4－2×5－1= 1 A点为复合铰链。（b）F = 3n－2P L－P H = 3×5－2×6－2= 1 B、E两点为局部自由度, F、C两点各有一处为虚约束。
（c）F = 3n－2P L－P H = 3×5－2×7－0= 1 FIJKLM为虚约束。1.3 解： F = 3n－2P L－P H = 3×7－2×10－0= 1 1）以构件2为原动件，则结构由8－7、6－5、4－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图a)。 2）以构件4为原动件，则结构由8－7、6－5、2－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图b)。 3）以构件8为原动件，则结构由2－3－4－5一个Ⅲ级杆组和6－7一个Ⅱ级杆组组成，故机构为Ⅲ级机构(图c)。 (a) (b) (c)

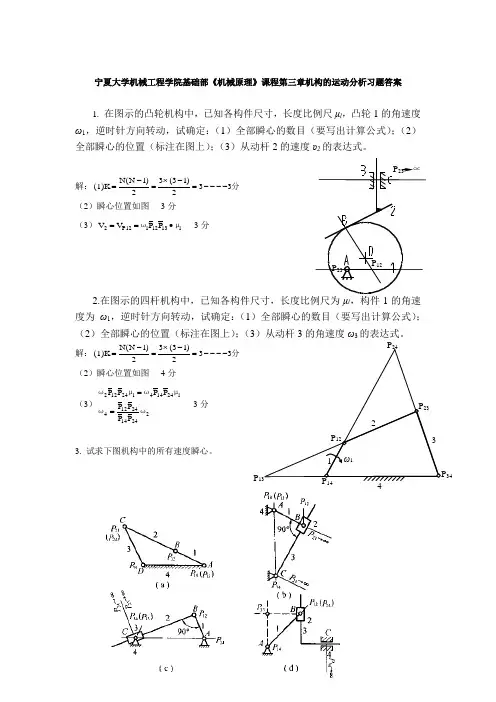

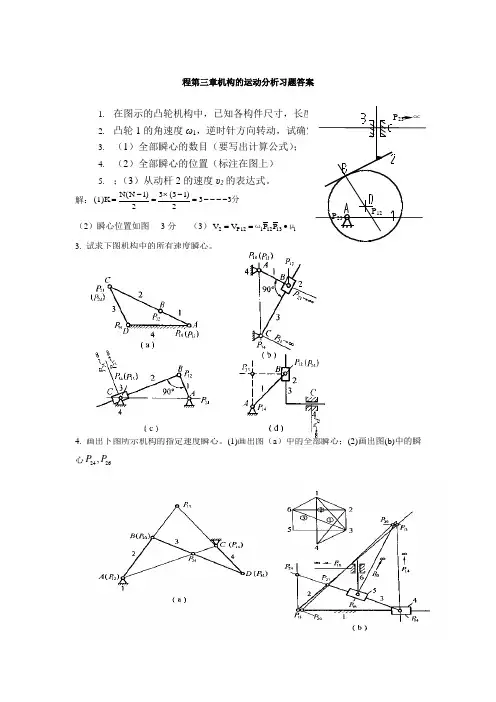

第二章 运动分析作业 2.1 解：机构的瞬心如图所示。 2.2 解：取mm mm l /5=μ作机构位置图如下图所示。 1.求D 点的速度V D 13P D V V =
而 25241314==P P AE V V E D ，所以 s mm V V E D /14425241502524=?== 2. 求ω1 s r a d l V AE E /25.11201501===ω 3. 求ω2 因 98382412141212==P P P P ωω ，所以s rad /46.0983825.1983812=?==ωω 4. 求C 点的速度V C s mm C P V l C /2.10154446.0242=??=??=μω 2.3 解：取mm mm l /1=μ作机构位置图如下图a 所示。 1. 求B 2点的速度V B2 V B2 =ω1×L AB =10×30= 300 mm/s 2.求B 3点的速度V B3 V B3 ＝ V B2 ＋ V B3B2 大小 ？ ω1×L AB ？ 方向 ⊥BC ⊥AB ∥BC 取mm s mm v /10=μ作速度多边形如下图b 所示，由图量得： mm pb 223= ，所以 s mm pb V v B /270102733=?=?=μ 由图a 量得：BC=123 mm , 则 mm BC l l BC 1231123=?=?=μ 3. 求D 点和E 点的速度V D 、V E 利用速度影像在速度多边形，过p 点作⊥CE ，过b 3点作⊥BE ，得到e 点；过e 点作⊥pb 3，得到d 点 , 由图量得： mm pd 15=，mm pe 17=， 所以 s mm pd V v D /1501015=?=?=μ ， s mm pe V v E /1701017=?=?=μ；
兰州2017年7月4日于家属院复习资料 第2章平面机构的结构分析 1.组成机构的要素是和；构件是机构中的单元体。 2.具有、、等三个特征的构件组合体称为机器。 3.从机构结构观点来看，任何机构是由三部分组成。 4.运动副元素是指。 5.构件的自由度是指；机构的自由度是指。 6.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。 7.机构具有确定的相对运动条件是原动件数机构的自由度。 8.在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。 9.平面运动副的最大约束数为，最小约束数为。 10.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。 11.计算机机构自由度的目的是______。 12.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。 13.计算平面机构自由度的公式为Ｆ= ，应用此公式时应注意判断：(A) 铰链，(B) 自由度，(C) 约束。 14.机构中的复合铰链是指；局部自由度是指；虚约束是指。 15.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。 16.图示为一机构的初拟设计方案。试： (1〕计算其自由度，分析其设计是否合理？如有复合铰链，局部自由度和虚约束需说明。 (2)如此初拟方案不合理，请修改并用简图表示。 题16图题17图 17.在图示机构中，若以构件1为主动件，试： (1)计算自由度，说明是否有确定运动。
(2)如要使构件6有确定运动，并作连续转动，则可如何修改？说明修改的要点，并用简图表示。18.计算图示机构的自由度，将高副用低副代替，并选择原动件。 19.试画出图示机构的运动简图，并计算其自由度。对图示机构作出仅含低副的替代机 构，进行结构分析并确定机构的级别。 题19图 题20图 20.画出图示机构的运动简图。 21. 画出图示机构简图，并计算该机构的自由 度。构件3为在机器的导轨中作滑移的整体构件，构件2在构件3的导轨中滑移，圆盘1的固定轴位于偏心处。 题21图 题22图 22.对图示机构进行高副低代，并作结构分析，确定机构级别。点21,P P 为在图示位置时，凸轮廓线在接触点处的曲率中心。 第3章 平面机构的运动分析 1.图示机构中尺寸已知(μL =mm ，机构1沿构件4作纯滚动，其上S 点的速度为v S (μV =S/mm)。 (1)在图上作出所有瞬心； (2)用瞬心法求出K 点的速度v K 。
机械原理习题 第二章习题 2-1 解释下列概念 1. 运动副； 2. 机构自由度； 3. 机构运动简图； 4. 机构结构分析； 5.高副低代。 2-2验算下列机构能否运动，看运动是否具有确定性，并给出具有确定运动的修改方法。 a）b） 题2-2 2-3绘出下列机构的运动简图，并计算其自由度，并说明注意事项。 a）b） 题2-3 2-4计算下列机构自由度，并说明其自由度（其中构件1均为机架）。
a）b） c）d） e） 题2-4 2-5计算下列机构的自由度，并确定杆组及机构的级别（如图所示机构分别以构件2、4、8为原动件）。 题2-5
第三章 习题 3-3在图示铰链四杆机构中，已知： mm l BC 50=，mm l CD 35=，mm l AD 30=，AD 为机架，并且1）若此机构为曲柄摇杆机构，且AB 为曲柄，求AB l 的最大值；2）若此机构为双曲柄机构，求AB l 的最小值；3）若此机 构为双摇杆机构，求AB l 的数值。 题 3-3 3-4试求图示各机构在图示位置时全部瞬心的位置。 a ） b ） c ） d ） 题 3-4 3-5在图示的齿轮-连杆组合机构中，试用瞬心法求齿轮1与齿轮3的传动比31/ωω。 题 3-5
3-6在图示凸轮机构中，已知mm r 50=，mm l OA 22=，mm l AC 80=，ο?901=， 凸轮，凸轮1以角速度s rad /101=ω逆时针方向转动。试用瞬心法求从动件2的角速度2ω。 题 3-6 3-7在的四杆机构ABCD 中， mm l AB 60=，mm l CD 90=，mm l l BC AD 120==，s rad /102=ω，试用瞬心法求：1）当ο?165=时，点C 的速度c v ；2） 当ο?165=时，构件3的BC 线上（或其延长线上）速度最小的一点E 的位置及其速度的大小；3）当0=c v 时，?角的值（有两个解）。 3-8在转动导杆机构机构中，已知mm l AC 50=，mm l BC 100=，s rad /202=ω，求在一个运动循环中，构件3的角位移、角速度和角加速度。 3-11已知mm l AB 150=，mm l BC 600=，mm l CE 120=，mm l CD 500=，mm l EF 600=，mm x D 400=，mm y D 500=，mm y F 600=，曲柄1作等速转动，其转速m in /51r n =。求在一个运动循环中活塞5的位移、速度和加速度变化曲线。 3-20设计一铰链四杆机构，已知其摇杆CD 的长度mm l CD 75=，行程速比系数5.1=K ，机架AD 的长度mm l AD 100=，摇杆的一个极限位置 与机架间的夹角ο?453 ='，求曲柄的长度AB l 和连杆的长度BC l 。

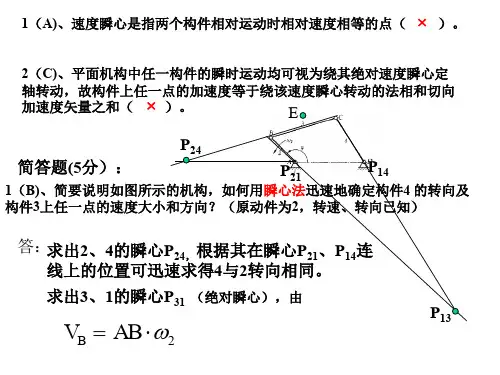

3—1 何谓速度瞬心?相对瞬心与绝对瞬心有何异同点? 答：参考教材30~31页。 3—2 何谓三心定理?何种情况下的瞬心需用三心定理来确定? 答：参考教材31页。 3-3试求图示各机构在图示位置时全部瞬心的位置(用符号P ，，直接标注在图上) (a) (b) 答： 答： （10分） (d) （10分） 3-4标出图示的齿轮一连杆组合机构中所有瞬心，并用瞬心法求齿轮1 ω1/ω 3。 答：1)瞬新的数目： K=N(N-1)/2=6(6-1)/2=15 2)为求ω1/ω3需求3个瞬心P 16、P 36、P 13的位置 3） ω1/ω3= P 36P 13/P 16P 13=DK/AK 由构件1、3在K 点的速度方向相同，可知ω3与ω1同向。 3-6在图示的四杆机构中，L AB =60mm ，L CD =90mm,L AD =L BC =120mm, ω2=10rad/s,试用瞬心法求： 1)当φ=165°时，点的速度vc ； 2)当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3)当V C =0时，φ角之值(有两个解)。 解：1）以选定的比例尺μ机械运动简图（图b ） 2）求vc 定出瞬心p12的位置（图b ） 因p 13为构件3的绝对瞬心，则有 ω3=v B /lBp 13=ω2l AB /μ=10××78=(rad/s) v c =μc p 13ω3=×52×=(m/s) 3)定出构件3的BC 线上速度最小的点E 的位置,因BC 线上速度最小的点必与p13点的距离
最近，故丛p13引BC线的垂线交于点E，由图可得 v E=μω3=××=(m/s) 4)定出vc=0时机构的两个位置（图c）量出 φ1=° φ2=° 3-8机构中，设已知构件的尺寸及点B的速度v B(即速度矢量pb)，试作出 各机构在图示位置时的速度多边形。 答： （10分） （b） 答： 答： 3—11 速度多边形和加速度多边彤有哪些特性?试标出图中的方向。 答速度多边形和加速度多边形特性参见下图，各速度方向在图中用箭头标出。 3-12在图示的机构中，设已知构件的尺寸及原动件1的角速度ω1 (顺时针)，试用图解法求机构在图示位置时C点的速度和加速度。 (a) 答： （1分）（1分） V c3=V B+V C3B=V C2+V C3C2 （2分） a C3=a B+a n C3B+a t C3B=a C2+a k C3C2+a r C3C2 （3分） V C2=0 a C2=0 （2分） V C3B=0 ω3=0 a k C3C2=0 （3分） (b) 答： （2分） （2分） V C2=V B+V C2B=V C3+V c2C3 （2分） ω3=ω2=0 （1分） a B+a n C2B+a t C2B=a C3+a k C2C3+a r C2C3 （3分） (c) 答： （2分） V B3=V B2+V B3B2（2分） V C=V B3+V CB3 （2分）
机构的结构分析 2-1填充题及简答题 （1）平面运动副的最大约束数为，最小约束数为。 （2）平面机构中若引入一高副将带入个约束，而引入一个低副将带入个约束。 （3）机构具有确定运动的条件是什么？ （4）何谓复合铰链、局部自由度和虚约束？ （5）杆组具有什么特点？如何确定机构的级别？选择不同的原动件对机构级别有无影响？ 答案： （1）平面运动副的最大约束数为2，最小约束数为1 （2）平面机构中若引入一高副将带入1个约束，而引入一个低副将带入2个约束。 （3）机构具有确定运动的条件是：机构的自由度大于零，且自由度数等于原动件数。 （4）复合铰链：在同一点形成两个以上的转动副，这一点为复合铰链。 局部自由度：某个构件的局部运动对输出构件的运动没有影响，这个局部运动的自由度叫局部自由度。 虚约束：起不到真正的约束作用，所引起的约束是虚的、假的。 （5）杆组是自由度为零、不可再拆的运动链。机构的级别是所含杆组的最高级别。选择不 同的原动件使得机构中所含杆组发生变化，可能会导致机构的级别发生变化。 2-2 计算下图机构的自由度，若含有复合铰链，局部自由度，虚约束等情况时必须一一指出， 图中BC、ED、FG分别平行且相等。要使机构有确定运动，请在图上标出原动件。 2-2答案：B点为复合铰链，滚子绕B点的转动为局部自由度，ED及其两个转动副引入虚 约束，I、J两个移动副只能算一个。
11826323=-?-?=--=h L p p n F 根据机构具有确定运动的条件，自由度数等于原动件数，故给凸轮为原动件。 2-3 题图2-3所示为一内燃机的机构简图，试计算其自由度，以AB 为原动件分析组成此机 构的基本杆组。又如在该机构中改选EF 为原动件，试问组成此机构的基本杆组是否与前有所不同，机构的级别怎样？ 2-3答案：110273=?-?=F 。注意其中的C 、F 、D 、Ｈ点并不是复合铰链。 以AB 为原动件时： 此时，机构由三个Ⅱ级基本杆组与原动件、机架构成，机构的级别为二级。 以EF 为原动件时： 机构由1个Ⅱ级基本杆组，1个Ⅲ级基本杆组和机架组成。机构的级别为三级。显然，取不同构件为原动件，机构中所含的杆组发生了变化，此题中，机构的级别也发生了变化。 2-4 图示为一机构的初拟设计方案。试分析：
第三章 平面机构的运动分析 题3-3 试求图示各机构在图示位置时全部瞬心的位置(用符号P ij 直接标注在图上) 解： 1 P 13(P 34)13 ∞ 题3-4 在图示在齿轮-连杆机构中,试用瞬心法求齿轮1与齿轮3 的传动比w1/w3. P 13 P 23 P 36 3 D 6 52 C 4 B P 16A 1 P 12 解：1）计算此机构所有瞬心的数目 152 ) 1(=-=N N K 2）为求传动比31ωω需求出如下三个瞬心16P 、36P 、13P 如图3-2所示。 3）传动比31ω计算公式为： 13 1613 3631P P P P =ωω 题3-6在图a 所示的四杆机构中，l AB =60mm ，l CD =90mm ，l AD =l BC =120mm ，ω2=10rad/s ，试用瞬心法求：
23 1） 当φ=165°时，点C 的速度Vc ； 2） 当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3） 当Vc=0时，φ角之值（有两个解） 解：1) 以选定比例尺,绘制机构运动简图。(图3-3 ) 2）求V C ，定出瞬心P 13的位置。如图3-3（a ） s rad BP l l v l AB AB B 56.213 23=== μωω s m CP v l C 4.0313==ωμ 3）定出构件3的BC 线上速度最小的点E 的位置。 因为BC 线上速度最小的点必与P 13点的距离最近，所以过P 13点引BC 线延长线的垂线交于E 点。如图3-3（a ） s m EP v l E 375.0313==ωμ 4）当0=C v 时，P 13与C 点重合，即AB 与BC 共线有两个位置。作出0=C v 的两个位置。 量得 ?=4.261φ ?=6.2262φ 题3-12 在图示的各机构中，设已知各构件的尺寸、原动件1以等角速度ω1顺时针方向转动。试用图解法求机构在图示位置时构件3上C 点的速度及加速度。
第二章习题及解答 2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。 （a）（b） 题图2-1 解： 1)分析 该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。 2)绘制机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)自由度计算 其中n=5，P L=7, P H=0, F=3n-2P L-P H=3×5-2×7=1 故该机构具有确定的运动。 2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。
（a）（b） 题图2-2 解： 1)分析 该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。 2) 绘制机构运动简图 选定比例尺后绘制机构运动简图如图（b）所示。 3)自由度计算 其中n=4，P L=5, P H=1 F=3n-2P L-P H=3×4-2×5-1=1 故该机构具有确定的运动。 2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。试根据机构自由度分析该方案的合理性，并提出修改后的新方案。
第6章作业6—1什么是静平衡?什么是动平衡?各至少需要几个平衡平面?静平衡、动平衡的力学条件各是什么? 6—2动平衡的构件一定是静平衡的，反之亦然，对吗?为什么?在图示（a）（b）两根曲 上平衡。机构在基座上平衡的实质是平衡机构质心的总惯性力，同时平衡作用在基座上的总惯性力偶矩、驱动力矩和阻力矩。 6—5图示为一钢制圆盘，盘厚b=50 mm。位置I处有一直径φ=50 inm的通孔，位置Ⅱ=0.5 kg的重块。为了使圆盘平衡，拟在圆盘上r=200 mm处制一通孔，试求处有一质量m 2 此孔的直径与位置。(钢的密度ρ=7.8 g／em3。)
解根据静平衡条件有: m 1r I +m 2 r Ⅱ +m b r b =0 m 2r Ⅱ =0 . 5×20=10 kg.cm m 1r 1 =ρ×(π/4) ×φ2×b×r 1 =7.8 ×10-3×(π/4)×52×5 ×l0=7.66 kg.cm 6， 。 m 2r 2 =0.3×20=6 kg.cm 取μ W =4(kg.cm)/cm作质径积矢量多边形如图 m b =μ W W b /r=4×2.4／20=0.48 kg，θ b =45o 分解到相邻两个叶片的对称轴上
6—7在图示的转子中，已知各偏心质量m 1=10 kg，m 2 =15 k，m 3 =20 kg，m 4 =10 kg它们的 回转半径大小分别为r 1=40cm，r 2 =r 4 =30cm，r 3 =20cm，方位如图所示。若置于平衡基面I及 Ⅱ中的平衡质量m bI 及m bⅡ 的回转半径均为50cm，试求m bI 及m bⅡ 的大小和方位(l 12 =l 23 =l 34 )。 解根据动平衡条件有 以μ W 作质径积矢量多边形，如图所示。则 6 。若 m bⅡ=μ W W bⅡ /r b =0.9kg，θ bⅡ =255o (2)以带轮中截面为平衡基面Ⅱ时，其动平衡条件为 以μw=2 kg.crn／rnm，作质径积矢量多边形，如图 (c)，(d)，则 m bI =μ W W bI /r b ==2×27/40=1.35 kg，θ bI =160o
第二章 2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7页。 2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，也可用来进行动力分析。 2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材12~13页。 2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。 2-6 在图2-22所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。 2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。 2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么? 答：参考教材20~21页。
2-11 如图所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴 A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头上下运动以达到冲压目的。试绘出其机构运动简图，分析其是否能实现设计意图？并提出修改方案。 解：1）取比例尺绘制机构运动简图。 2）分析其是否可实现设计意图。 F=3n-( 2P l +P h –p’ )-F’=3×3-(2×4+1-0)-0=0 此简易冲床不能运动,无法实现设计意图。 3）修改方案。 为了使此机构运动，应增加一个自由度。办法是：增加一个活动构件，一个低副。修改方案很多，现提供两种。 ※2-13图示为一新型偏心轮滑阎式真空泵。其偏心轮1绕固定轴心A转动，与外环2固连
选择填空： （1）当机构的原动件数目小于或大于其自由度数时，该机构将（ B ）确定运动。 A.有； B.没有； C.不一定； （2）在机构中，某些不影响机构运动传递的重复部分所带入的约束为（ A ）。 A.虚约束； B.局部自由度； C.复合铰链； （3）机构具有确定运动的条件是（B ）。 A.机构自由度数小于原动件数；机构自由度数大于原动件数； B.机构自由度数等于原动件数； （4）用一个平面低副联二个做平面运动的构件所形成的运动链共有（ B ）个自由度。 A.3； B.4； C.5； D.6； （5）杆组是自由度等于（ A ）的运动链。 A.0； B.1； C.原动件数。 （6）平面运动副所提供的约束为（ D ）。 A.1； B.2； C.3； D.1或2； （7）某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是（ D ）。 A.含有一个原动件组； B.原动件； C.至少含有一个Ⅱ级杆组； D.至少含有一个Ⅲ级杆组； （8）机构中只有一个（D ）。 A.闭式运动链； B.原动件； C.从动件； D.机架。 （9）具有确定运动的差动轮系中其原动件数目（ C ）。 A.至少应有2个； B.最多有2个； C.只有2个； D. 不受限制。 （10）在加速度多边形中，连接极点至任一点的矢量，代表构件上相应点的____B__加速度；而其它任意两点间矢量，则代表构件上相应两点间的______加速度。 A.法向; 切向 B.绝对; 相对 C.法向; 相对 D.合成; 切向 （11）在速度多边形中，极点代表该构件上_____A_为零的点。
A.绝对速度 B.加速度 C.相对速度 D.哥氏加速度 （12）机械出现自锁是由于（ A ）。 A. 机械效率小于零； B. 驱动力太小； C. 阻力太大； D. 约束反力太大； （13）当四杆机构处于死点位置时，机构的压力角＿B ＿。 A. 为0 0； B. 为090； C. 与构件尺寸有关； （14）四杆机构的急回特性是针对主动件＿D ＿而言的。 D. 等速运动； E. 等速移动； F. 变速转动或变速移动； （15）对于双摇杆机构，最短构件与最长构件之和＿H ＿大于其余两构件长度之和。 G. 一定； H. 不一定； I. 一定不； （16）当铰链四杆机构的最短杆与最长杆长度之和小于或等于其余的两杆长之和，此时，当取与最短杆向邻的构件为机架时，机构为＿K ＿；当取最短杆为机架时，机构为＿L ＿；当取最短杆的对边杆为机架，机构为＿J ＿。 J. 双摇杆机构； K. 曲柄摇杆机构； L. 双曲柄机构； M. 导杆机构； （17）若将一曲柄摇杆机构转化为双曲柄机构，可将＿N ＿。 N. 原机构曲柄为机架； O. 原机构连杆为机架； P. 原机构摇杆为机架； （18）平面两杆机构的行程速比系数K 值的可能取值范围是＿S ＿。 Q. 10≤≤K ； R. 20≤≤K ； S. 31≤≤K ； D ．21≤≤K ； （19）曲柄摇杆机构处于死点位置时＿U ＿等于零度。 T. 压力角； U. 传动角； V. 极位夹角。 （20）摆动导杆机构，当导杆处于极限位置时，导杆＿A ＿与曲柄垂直。 A. 一定； B. 不一定；
机械原理课后全部习题答案 目录 第1章绪论 (1) 第2章平面机构的结构分析 (3) 第3章平面连杆机构 (8) 第4章凸轮机构及其设计 (15) 第5章齿轮机构 (19) 第6章轮系及其设计 (26) 第8章机械运动力学方程 (32) 第9章平面机构的平衡 (39)
第一章绪论 一、补充题 1、复习思考题 1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么 2）、机器与机构有什么异同点 3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。 4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。 2、填空题 1)、机器或机构，都是由组合而成的。 2）、机器或机构的之间，具有确定的相对运动。 3）、机器可以用来人的劳动，完成有用的。 4）、组成机构、并且相互间能作的物体，叫做构件。 5）、从运动的角度看，机构的主要功用在于运动或运动的形式。 6）、构件是机器的单元。零件是机器的单元。 7）、机器的工作部分须完成机器的动作，且处于整个传动的。 8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。 9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。 3、判断题 1)、构件都是可动的。（） 2）、机器的传动部分都是机构。（） 3）、互相之间能作相对运动的物件是构件。（） 4）、只从运动方面讲，机构是具有确定相对运动构件的组合。（）5）、机构的作用，只是传递或转换运动的形式。（） 6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（）
7）、机构中的主动件和被动件，都是构件。（） 2 填空题答案 1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件 3判断题答案 1）、√2）、√3）、√4）、√5）、×6）、√7）、√
第1章 平面机构的结构分析 解释下列概念 1.运动副； 2.机构自由度； 3.机构运动简图； 4.机构结构分析； 5.高副低代。 验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。 题图 题图 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。 计算下列机构自由度，并说明注意事项。 计算下列机构的自由度，并确定杆组及机构的级别(图a 所示机构分别以构件2、4、8为原动件)。 题图 题图 第2章 平面机构的运动分析 试求图示各机构在图示位置时全部瞬心。 题图 在图示机构中，已知各构件尺寸为l AB =180mm , l BC =280mm , l BD =450mm , l CD =250mm , l AE =120mm , φ=30o , 构件AB 上点E 的速度为 v E =150 mm /s ,试求该位置时C 、D 两点的速度及连杆2的角速度ω2 。 在图示的摆动导杆机构中，已知l AB =30mm , l AC =100mm , l BD =50mm , l DE =40mm ,φ1=45o ,曲柄1以等角速度ω1=10 rad/s 沿逆时针方向回转。求D 点和E 点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。 题图 题图 在图示机构中，已知l AB =50mm , l BC =200mm , x D =120mm , 原动件的位置φ1=30o, 角速度ω1=10 rad/s ，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。 题图 图示为机构的运动简图及相应的速度图和加速度图。 （1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。 （2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。 （3）在给出的速度和加速度图中，给出构件2上D 点的速度矢量 2pd 和加速度矢量2''d p 。 题图 在图示机构中，已知机构尺寸l AB =50mm , l BC =100mm, l CD =20mm , 原动件的位置φ1=30o, 角速度ω1=ω4=20 rad/s ，试用相对运动矢量方程图解法求图示位置时构件2的角速度ω2和角加速度α2的大小和方向。 题图 在图示机构构件1等速转动，已知机构尺寸l AB =100mm ,角速度为ω1= 20 rad/s ，原动件的位置φ1= 30o,分别用相对运动图解法和解析法求构件3上D 点的速度和加速度。 题图 题图 在图示导杆机构中，已知原动件1的长度为l 1 、位置角为φ1 ，中心距为l 4 ，试写出机构的矢量方程和在x 、y 轴上的投影方程(机构的矢量三角形及坐标系见图)。 在图示正弦机构中，已知原动件1的长度为l 1=100mm 、位置角为φ1= 45o 、角速度ω1= 20 rad/s ，试用解析法求出机构在该位置时构件3的速度和加速度。 在图示牛头刨床机构中，已知机构尺寸及原动件曲柄1的等角速度ω1 ，试求图示位置滑枕的速度v C 。 题图 题图
第8章作业 8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB 与AD 重合时，该机构在运动上有何特点?并用作图法求出杆3上E 点的连杆曲线。 答：转动副成为周转副的条件是： （1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和； （2）机构中最短杆上的两个转动副均为周转副。图示ABCD 四杆机构中C 、D 为周转副。 当其杆AB 与AD 重合时，杆BE 与CD 也重合因此机构处于死点位置。 8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么? 答：机构不一定存在急回运动，但一定无死点，因为： （1）当极位夹角等于零时，就不存在急回运动如图所示， （2）原动件能做连续回转运动，所以一定无死点。 8-3 四杆机构中的极位和死点有何异同? 8-4图a 为偏心轮式容积泵；图b 为由四个四杆机构组成的转动翼板式容积泵。试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么? 解 机构运动简图如右图所示，ABCD 是双曲柄机构。 因为主动圆盘AB 绕固定轴A 作整周转动，而各翼板CD 绕固定轴D 转动，所以A 、D 为周转副，杆AB 、CD 都是曲柄。 8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。 图a 曲柄摇杆机构 图b 为导杆机构。 8-6如图所示，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。试问: 1)当取杆4为机架时，是否有曲柄存在? 2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?
第二章 一、单项选择题： 1．两构件组成运动副的必备条件是。 A．直接接触且具有相对运动；B．直接接触但无相对运动； C．不接触但有相对运动；D．不接触也无相对运动。 2．当机构的原动件数目小于或大于其自由度数时，该机构将确定的运动。 A．有；B．没有；C．不一定 3．在机构中，某些不影响机构运动传递的重复部分所带入的约束为。 A．虚约束；B．局部自由度；C．复合铰链 4．用一个平面低副联二个做平面运动的构件所形成的运动链共有个自由度。 A．3；B．4；C．5；D．6 5．杆组是自由度等于的运动链。 A．0；B．1；C．原动件数 6．平面运动副所提供的约束为 A．1；B．2；C．3；D．1或2 7．某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是。 A．含有一个原动件组；B．至少含有一个基本杆组； C．至少含有一个Ⅱ级杆组；D．至少含有一个Ⅲ级杆组。 8．机构中只有一个。 A．闭式运动链；B．原动件；C．从动件；D．机架。 9．要使机构具有确定的相对运动，其条件是。 A．机构的自由度等于1；B．机构的自由度数比原动件数多1； C．机构的自由度数等于原动件数 二、填空题： 1．平面运动副的最大约束数为_____，最小约束数为______。 2．平面机构中若引入一个高副将带入_______个约束，而引入一个低副将带入_____个约束。3．两个做平面平行运动的构件之间为_______接触的运动副称为低副，它有_______个约束；而为_______接触的运动副为高副，它有_______个约束。 4．在平面机构中，具有两个约束的运动副是_______副或_______副；具有一个约束的运动副是_______副。 5．组成机构的要素是构件和运动副；构件是机构中的__运动___单元体。 6．在平面机构中，一个运动副引入的约束数的变化范围是_______。 7．机构具有确定运动的条件是____________________________________________。 8．零件与构件的区别在于构件是的单元体，而零件是的单元体。 9．由M个构件组成的复合铰链应包括个转动副。 10．机构中的运动副是指两构件直接接触而形成的可动联接 判断题： 1．机构的自由度一定是大于或等于1。 2．虚约束是指机构中某些对机构的运动无约束作用的约束。在大多数情况下虚约束用来改善机构的受力状况。 3．局部自由度是指在有些机构中某些构件所产生的、不影响机构其他构件运动的局部运动的自
第二章机构的结构分析 2－1.计算下列各机构的自由度。注意分析其中的虚约束、局部自由度合复合铰链等。 题图１－４c所示机构，导路ＡＤ⊥ＡＣ、ＢＣ＝ＣＤ／２＝ＡＢ。该机构可有多种实际用途，可用于椭圆仪，准确的直线轨迹产生器，或作为压缩机或机动马达等。 题图１－４d为一大功率液压动力机。其中ＡＢ＝Ａ｀Ｂ｀，ＢＣ＝Ｂ｀Ｃ｀，ＣＤ＝Ｃ｀Ｄ｀，ＣＥ＝Ｃ｀Ｅ｀，且Ｅ、Ｅ｀处于滑块移动轴线的对称位置。 答 c)为轨迹重合虚约束，可认为ＡＢ杆或滑块之一构成虚约束。 Ｆ＝３×３－２×４＝１; d)对称的上部分或下部分构成虚约束。 Ｆ＝３×５－２×７＝１. 2－2．试计算下列机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。 e） 答案： a)Ｆ＝３×７－２×１０＝１．注意其中的Ｃ、Ｇ、Ｄ、Ｈ点并不是复合铰链。 b)Ｆ＝３×５－２×７＝１ C）Ｆ＝３×７－２×１０＝１其中Ｃ点为复合铰链，分别由2、３、４构件在Ｃ点构成复合铰。 d)Ｆ＝３×３－２×３－２＝１或者Ｆ＝３×５－２×５－２－２＝１ 其中Ｂ、Ｄ处的磙子具有局部自由度。 2-3试计算如图所示各平面高副机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。 第三章平面连杆机构及其分析与设计 3－1．试求题图所示各机构在图示位置时全部瞬心的位置．
答案： 瞬心P 12在A 点 瞬心P 23、 P 24均在B 点 瞬心P 34在C 点 P 14、 P 13均在垂直导路的无 瞬心P 23、 P 13均在B 点 穷远处 瞬心P 14、 P 24均在D 点 3-5在图示的齿轮-连杆组合机构中，试用瞬心法求齿轮1与齿轮3的传动比31/ωω。 答案：此题关键是找到相对瞬心Ｐ13． 3-6在图示凸轮机构中，已知mm r 50=，mm l OA 22=，mm l AC 80=，ο?901=，凸轮，凸轮 以角速度s rad /101=ω逆时针方向转动。试用瞬心法求从动件2的角速度2ω。 答案：找到１，２构件的相对瞬心Ｐ12 即有：ω1×AP12＝ω2×CP12……① 现在的关键是求出AP12的值。设AP12为 x ， 则OP12＝(222＋x 2)1/2
机械原理课后习题答案（顺序有点乱，不过不影响） 第2章 2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7页。 2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材12~13页。 2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。 2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。 2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。 2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。 2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么? 答：参考教材20~21页。 2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳； 6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。 2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。 2-11图示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方案。 1)取比例尺绘制机构运动简图 2)分析是否能实现设计意图 解：

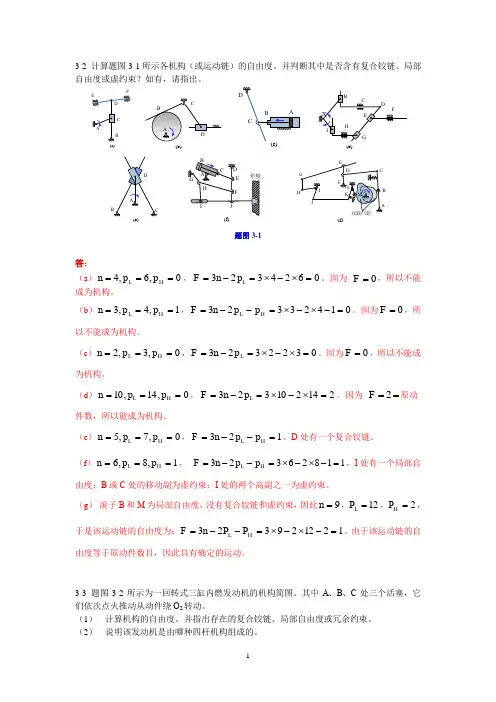

3-2 计算题图3-1所示各机构（或运动链）的自由度。并判断其中是否含有复合铰链、局部自由度或虚约束？如有，请指出。 (b) (d) (g) 题图3-1 答： （a ）064===H L p ,p ,n ，0624323=?-?=-=L p n F 。因为 0=F ，所以不能成为机构。 （b ）143===H L p ,p ,n ，01423323=-?-?=--=H L p p n F 。因为0=F ，所以不能成为机构。 （c ）032===H L p ,p ,n ，0322323=?-?=-=L p n F 。因为0=F ，所以不能成为机构。 （d ）01410===H L p ,p ,n ，214210323=?-?=-=L p n F 。因为 2F ==原动件数，所以能成为机构。 （e ）075===H L p ,p ,n ，123=--=H L p p n F 。D 处有一个复合铰链。 （f ）186===H L p ,p ,n ， 32362811L H F n p p =--=?-?-=，I 处有一个局部自由度；B 或C 处的移动副为虚约束；I 处的两个高副之一为虚约束。 （g ） 滚子B 和M 为局部自由度，没有复合铰链和虚约束，因此9=n ，12=L P ，2=H P ，于是该运动链的自由度为：121229323=-?-?=--=H L P P n F 。由于该运动链的自由度等于原动件数目，因此具有确定的运动。 3-3 题图3-2所示为一回转式三缸内燃发动机的机构简图。其中A 、B 、C 处三个活塞，它们依次点火推动从动件绕O 2转动。 （1） 计算机构的自由度。并指出存在的复合铰链、局部自由度或冗余约束。 （2） 说明该发动机是由哪种四杆机构组成的。
第1章平面机构的结构分析 1.1解释下列概念 1.运动副； 2.机构自由度； 3.机构运动简图； 4.机构结构分析； 5.高副低代。 1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。 题1.2图题1.3图 1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。 1.4 计算下列机构自由度，并说明注意事项。 1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。
题1.4图 题1.5图 第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。
题2.1图 2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE =120mm ,φ=30o, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。 2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45o,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。 题2.2图 题2.3图 2.4 在图示机构中，已知l AB=50mm , l BC=200mm , x D=120mm , 原动件的位置φ1=30o, 角速度ω1=10 rad/s，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。
第3章 3—1 何谓速度瞬心相对瞬心与绝对瞬心有何异同点 答：参考教材30~31页。 3—2 何谓三心定理何种情况下的瞬心需用三心定理来确定 答：参考教材31页。 3-3试求图示各机构在图示位置时全部瞬心的位置(用符号P，，直接标注在图上) (a) (b)
答： 答： （10分）(d)
（10分） 3-4标出图示的齿轮一连杆组合机构中所有瞬心，并用瞬心法求齿轮1与齿轮3的传动比ω1/ω3。 （2分） 答：1)瞬新的数目： K=N(N-1)/2=6(6-1)/2=15 2)为求ω1/ω3需求3个瞬心P16、P36、P13的位置 3） ω1/ω3= P36P13/P16P13=DK/AK 由构件1、3在K点的速度方向相同，可知ω3与ω1同向。 3-6在图示的四杆机构中，L AB=60mm，L CD=90mm,L AD=L BC=120mm, ω2=10rad/s,试用瞬心法求： 1)当φ=165°时，点的速度vc； 2)当φ=165°时，构件3的BC线上速度最小的一点E的位置及速度的大小； 3)当V C=0时，φ角之值(有两个解)。
解：1）以选定的比例尺μ机械运动简图（图b） 2）求vc定出瞬心p12的位置（图b） 因p13为构件3的绝对瞬心，则有 ω3=v B/lBp13=ω2l AB/μ=10××78=(rad/s) v c=μc p13ω3=×52×=(m/s) 3)定出构件3的BC线上速度最小的点线上速度最小的点必与p13点的距离最近，故丛p13引BC线的垂线交于点E，由图可得 v E=μω3=××=(m/s) 4)定出vc=0时机构的两个位置（图c）量出 φ1=° φ2=° 3-8机构中，设已知构件的尺寸及点B的速度v B(即速度矢量pb)，试作出 各机构在图示位置时的速度多边形。 （3分） （3分）
